影像测量仪测量软件功能介绍

影像测量仪的使用方法影像测量仪是一种高精度、高效率的测量工具，广泛应用于工业制造、科研实验、医学影像等领域。

它能够通过摄像头拍摄目标物体的影像，利用软件对影像进行处理分析，从而实现对目标物体尺寸、形状、位置等参数的测量。

下面将介绍影像测量仪的使用方法，希望能够帮助大家更好地使用这一先进的测量工具。

1. 准备工作。

在使用影像测量仪之前，首先需要做好一些准备工作。

确保测量仪的摄像头清洁无尘，避免影响影像质量。

同时，将需要测量的目标物体放置在测量台上，并调整好光源和背景，保证目标物体的影像清晰可见。

2. 启动测量软件。

接通影像测量仪的电源，启动测量软件。

在软件界面中，选择“新建测量项目”，然后设置测量参数，如像素大小、放大倍数等。

根据实际测量需求，选择合适的测量模式，如长度测量、角度测量、轮廓测量等。

3. 拍摄影像。

调整摄像头的焦距和角度，使目标物体的影像充满整个画面，并保持清晰。

在软件界面中，点击“拍摄”按钮，对目标物体进行影像拍摄。

根据需要，可以进行多次拍摄，以获取不同角度、不同位置的影像。

4. 影像处理。

拍摄完成后，软件会自动对影像进行处理。

可以对影像进行放大、缩小、旋转等操作，以便更清晰地观察目标物体的细节。

同时，可以对影像中的目标物体进行标记、测量线的绘制等操作，以便进行后续的测量分析。

5. 测量分析。

在影像处理完成后，可以进行测量分析。

在软件界面中，选择测量工具，如长度测量工具、角度测量工具等，对目标物体的各项参数进行测量。

测量结果将会显示在软件界面上，同时可以导出报告或保存数据。

6. 结果展示。

最后，可以将测量结果进行展示和分析。

软件提供了丰富的结果展示功能，如直线拟合、曲线拟合、3D重建等。

通过这些功能，可以更直观地展示目标物体的尺寸、形状等参数，为后续的研究和应用提供参考。

总结。

影像测量仪作为一种先进的测量工具，具有高精度、高效率的特点，能够广泛应用于各个领域。

正确使用影像测量仪，能够为工程设计、科研实验、医学诊断等工作提供可靠的数据支持。

影像测量仪的相关使用介绍影像测量仪是一种用来测量、观察和分析物体的工具。

它能够通过影像测定物体的大小、形状以及其它相关参数。

在工业、制造业、科学研究等各个领域都有应用。

本文将介绍影像测量仪的相关使用技巧。

影像测量仪的基本组成部分影像测量仪由电子显微镜、CCD相机、光源、振镜和计算机等组成。

其中，电子显微镜负责将被测物体放大，CCD相机拍摄被测物体的图像，光源提供照明，振镜确保所拍摄的图像清晰度高，计算机则负责处理图像、测量数据的分析和计算。

影像测量仪的使用步骤1.准备被测物件：被测物件必须保持干燥、清洁、无杂质等条件。

将其放在测量台上并固定。

2.打开影像测量仪电源，启动计算机并打开相关软件。

3.调整影像测量仪的桥式平台，使其与所测物件的平面相切。

4.通过相机取景及显微镜调节，对所测物件进行合适的放大倍率、对焦和亮度调整。

5.利用鼠标选择测量区域，并在计算机上对所选区域进行测量。

影像测量仪能够完成长度、角度、直径等参数的测量。

同一个测量有多种方法，需要根据不同情况来选择最适合的方法。

6.最后，将测量结果进行整理并打印出来。

影像测量仪的使用技巧1.放大倍率的选择：放大倍率太小会导致测量精度不够，太大会导致成像模糊，影响测量结果。

因此，在选择放大倍率时需要根据被测物件的尺寸，控制好放大倍率的大小。

2.对焦技巧：调整影像测量仪的对焦位置非常重要，对焦点的准确度直接影响到测量结果的精度。

调整对焦时，应该找到最清晰的图像，确保被测物体影像清晰度高。

3.测量精度控制技巧：影像测量仪的测量精度受到多种因素的影响，例如：温度、湿度、光线等。

因此，在使用过程中需要进行监控和调整，尽可能将误差控制在小范围内。

4.数据处理技巧：在测量完成后，需要将数据进行整理与分析。

在数据处理中，需要注意有效数位的控制，缩小误差的范围。

总结影像测量仪是一种高科技、精密的测量工具，其使用广泛，可以在制造、工程、科研等领域发挥重要作用。

使用一组齐全、技术熟练的影像测量仪可以显著提高产品的质量，加快生产效率，是目前测量领域的重要工具。

以下为影像测量仪基本操作，一起来看看吧。

一、接通电脑和坐标量测机的电源，打开电脑，启动系统进入测量界面二、待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象三、使用工具栏：点、线、圆、弧等工具进行测量1.影像测量仪界面简介：①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1（点数），Input 点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel取消上一点操作（如果是一点，则无法取消）、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标显示方式MCS 机械坐标/WCS工件坐标②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印2.尺寸计算工具：单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。

3.点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。

左下侧测定值显示视窗将显示测定的点。

4.投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。

5.投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。

6.弧要素测定：同投影圆测定。

四、使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆1.尺规校正：做尺规教正后不得调节光源强度和焦距（倍率）否则，测量结果不准确。

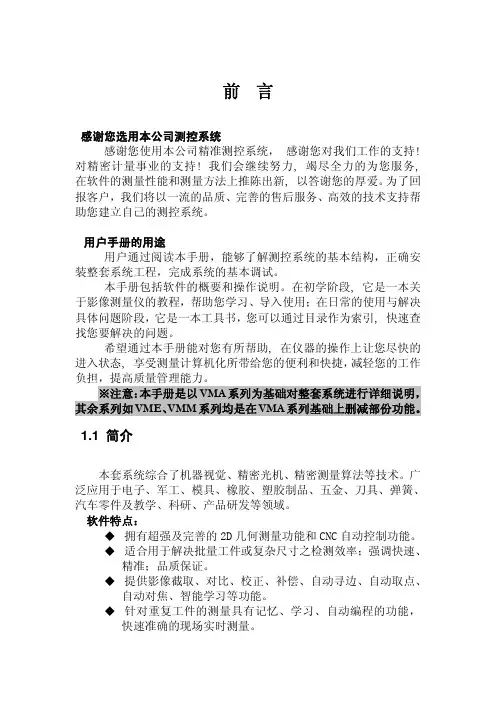

前言感谢您选用本公司测控系统感谢您使用本公司精准测控系统， 感谢您对我们工作的支持! 对精密计量事业的支持! 我们会继续努力, 竭尽全力的为您服务, 在软件的测量性能和测量方法上推陈出新, 以答谢您的厚爱。

为了回报客户，我们将以一流的品质、完善的售后服务、高效的技术支持帮助您建立自己的测控系统。

用户手册的用途用户通过阅读本手册，能够了解测控系统的基本结构，正确安装整套系统工程，完成系统的基本调试。

本手册包括软件的概要和操作说明。

在初学阶段, 它是一本关于影像测量仪的教程，帮助您学习、导入使用；在日常的使用与解决具体问题阶段，它是一本工具书，您可以通过目录作为索引, 快速查找您要解决的问题。

希望通过本手册能对您有所帮助, 在仪器的操作上让您尽快的进入状态, 享受测量计算机化所带给您的便利和快捷，减轻您的工作负担，提高质量管理能力。

※注意：本手册是以VMA系列为基础对整套系统进行详细说明，其余系列如VME、VMM系列均是在VMA系列基础上删减部份功能。

1.1 简介本套系统综合了机器视觉、精密光机、精密测量算法等技术。

广泛应用于电子、军工、模具、橡胶、塑胶制品、五金、刀具、弹簧、汽车零件及教学、科研、产品研发等领域。

软件特点：拥有超强及完善的2D几何测量功能和CNC自动控制功能。

适合用于解决批量工件或复杂尺寸之检测效率；强调快速、精准；品质保证。

提供影像截取、对比、校正、补偿、自动寻边、自动取点、自动对焦、智能学习等功能。

针对重复工件的测量具有记忆、学习、自动编程的功能，快速准确的现场实时测量。

1.2 测控系统型号及含义软件版本测量方式控制方式驱动器适用仪器VMD 系列手动手动无金相显微镜VMM 系列自动手动无手动型影像测量仪VME 系列自动自动步进电机二次元影像测量仪VMA 系列自动自动伺服电机二次元影像测量仪1.3 测控系统的基本组成精准测控系统并不是仅仅一个软件而已，它包括一定的硬件系统才能发挥软件的功能，一套完善的测控系统应包括如下组成部分：测量软件＿＿＿＿＿＿＿＿＿＿︱＿＿＿＿＿＿＿＿＿｜ ｜ ｜ ｜视频采集 CNC控制器 数据采集 光源控制器 ｜ ｜ ｜ ｜视频信号 控制信号 光栅尺信号 光源信号 1.4 计算机的配置要求1.4.1 硬件要求最低配置：CPU：Celeron 2.0GHz内存：256 MB独立显卡：显存 64 MB硬盘：800MB 空间显示器：支持1024*768 平面直角显示推荐配置：CPU： Pentium4 2.4GHz内存：512 MB独立显卡：显存 128MB硬盘：800MB 空间显示器：支持1024*768 平面直角显示1.4.2 操作系统要求精准测控系统支持Windows 2000/XP简体中文操作系统，需要安装DirectX8.0及以上版本的软件；如果要在英文、繁体等其它语言版本的Windows操作系统中安装精准测控系统，则需要选择软件的专业版本。

一台一台一台一台像素校正片1.储存环境需保持清洁干燥.以避免 零件污损,生锈, 及尘埃落入运动 导轨內。

2.使用完毕工作台拭擦干净。

3.清洁时不能用有机溶剂清洁,可用 中性清洁剂或水拭擦。

4.调节倍率后必须用校正片进行像 素校正，否则会影响实测结果。

5.工作环境：温度:20℃±5℃ 湿度:40～60%RH注意事项1.打开UPS不间断电源，保障电源稳定性（如图一）2.打开仪器电源（如图二）,打开操作软件 （如图 三),根据产品特性选择打开轮廓光源（如图四)或 者表面光源（如图五）。

3.根据产品的大小调节CCD上倍率（如图六），直到 产品在屏幕上显示清楚，调节倍率后需用校正片 进行像素校正。

4.像素校正：调节轮廓光源、倍率后，选择人工判 别模式, 將校正片放于工作台上,移动X, Y轴至中 心圆孔按顺序左-->右-->上-->下以相同的操作完 成数据采集,再保存校验结果。

5.依产品特性选择人工判别, 半自动判别,自动判別 及全自动判別量测模式。

6.选择量测工具栏或菜单量测上的各图形量测, 依 需要确定采点数,在采够了点数后按√按键或脚踩 脚踏开关完成采点,采足点数后数据自动在量测结 果区显示出來。

7.量测结果可按工具栏上的EXCEL或 Word按钮导入 文档中作记录.绘画区的图形可按CAD 按钮导入 CAD档进行编辑。

8.量测完成, 按顺序关闭轮廓及表面光源。

UPS不间断电源影像测量仪U P S 电源投影仪开关轮廓光源调节按钮软件启动图标表面光源调节按钮校准片版 本核 准仪 器 操 作 指 导 书图片演示制 定伺服系统全自动插拔力试验机Compupack Technology (SuZhou) Co.,Ltd 信 琦 电 子 科 技（苏州）有 限 公 司实验材料实验步骤仪器名称:文件编号操作方法RQ-QA-41-B打印机打开仪器电源操作软件轮廓光源/表面光源摆放样品数据记录出具报告清理测试台面图打开USP 电源开始测试关闭仪器图七图一图二图一图三图四图五图六图七。

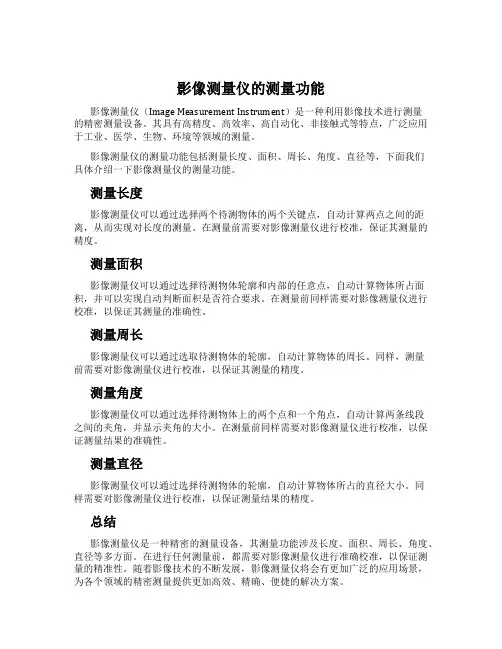

影像测量仪的测量功能影像测量仪（Image Measurement Instrument）是一种利用影像技术进行测量的精密测量设备。

其具有高精度、高效率、高自动化、非接触式等特点，广泛应用于工业、医学、生物、环境等领域的测量。

影像测量仪的测量功能包括测量长度、面积、周长、角度、直径等，下面我们具体介绍一下影像测量仪的测量功能。

测量长度影像测量仪可以通过选择两个待测物体的两个关键点，自动计算两点之间的距离，从而实现对长度的测量。

在测量前需要对影像测量仪进行校准，保证其测量的精度。

测量面积影像测量仪可以通过选择待测物体轮廓和内部的任意点，自动计算物体所占面积，并可以实现自动判断面积是否符合要求。

在测量前同样需要对影像测量仪进行校准，以保证其测量的准确性。

测量周长影像测量仪可以通过选取待测物体的轮廓，自动计算物体的周长。

同样，测量前需要对影像测量仪进行校准，以保证其测量的精度。

测量角度影像测量仪可以通过选择待测物体上的两个点和一个角点，自动计算两条线段之间的夹角，并显示夹角的大小。

在测量前同样需要对影像测量仪进行校准，以保证测量结果的准确性。

测量直径影像测量仪可以通过选择待测物体的轮廓，自动计算物体所占的直径大小。

同样需要对影像测量仪进行校准，以保证测量结果的精度。

总结影像测量仪是一种精密的测量设备，其测量功能涉及长度、面积、周长、角度、直径等多方面。

在进行任何测量前，都需要对影像测量仪进行准确校准，以保证测量的精准性。

随着影像技术的不断发展，影像测量仪将会有更加广泛的应用场景，为各个领域的精密测量提供更加高效、精确、便捷的解决方案。

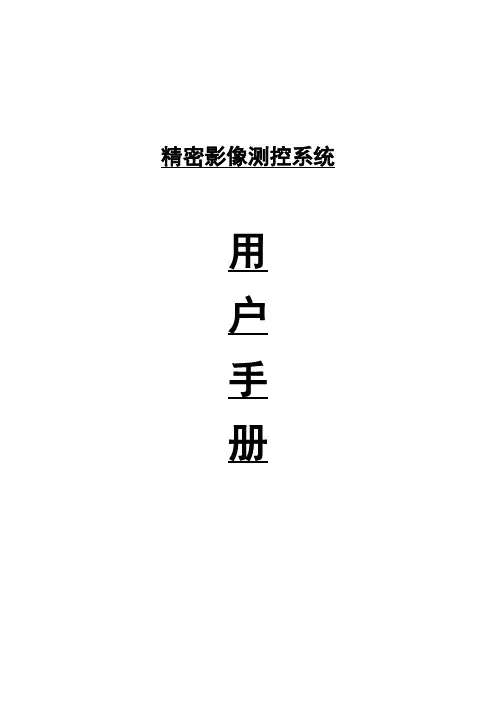

精密影像测控系统用户手册目录目录 (1)声明 (3)前言 (4)一、概述 (5)1.1简介 (5)1.2测控系统型号及含义 (5)1.3测控系统的基本组成 (5)1.4计算机的配置要求 (6)1.4.1硬件要求 (6)1.4.2操作系统要求 (6)二、系统的安装 (7)2.1开箱检查 (7)2.2硬件的安装 (7)2.2.1视频采集卡的安装 (7)2.2.2光栅采集卡的安装 (7)2.2.3运动控制卡 (7)2.2.4硬件驱动程序的安装 (8)2.3软件的安装 (17)2.4软件的卸载 (17)三、功能说明 (18)3.1界面结构 (18)3.2菜单栏说明 (19)3.2.1菜单栏“文件” (19)3.2.2菜单栏“自动执行” .................................................. 错误！未定义书签。

3.2.3菜单栏“工具” (19)3.2.4菜单栏“设置”.......................................................... 错误！未定义书签。

3.2.5菜单栏“窗口”.......................................................... 错误！未定义书签。

3.2.6菜单栏“帮助” (23)3.3影像窗口 (24)3.4光栅坐标窗口............................................................... 错误！未定义书签。

3.5运动控制窗口............................................................... 错误！未定义书签。

3.6灯光控制窗口 (25)3.7工具窗口 (25)13.8图形浏览窗口 (31)3.9数据窗口 (32)4.0程序编辑窗口 (33)四、问题与帮助 (34)4.1没有影像显示 (34)4.2没有光栅数据显示 (34)4.3图元不跟随 (34)2声明注意：•请勿使用非原厂提供的配件，如不良之电源线等。

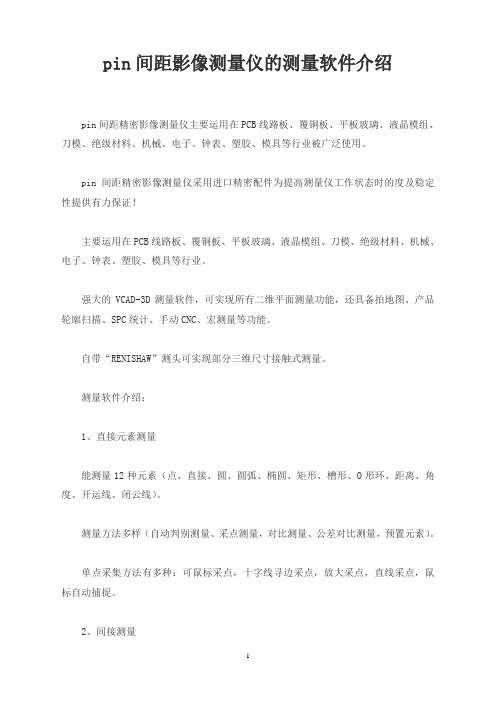

pin间距影像测量仪的测量软件介绍pin间距精密影像测量仪主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料、机械、电子、钟表、塑胶、模具等行业被广泛使用。

pin间距精密影像测量仪采用进口精密配件为提高测量仪工作状态时的度及稳定性提供有力保证！主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料、机械、电子、钟表、塑胶、模具等行业。

强大的VCAD-3D测量软件，可实现所有二维平面测量功能，还具备拍地图、产品轮廓扫描、SPC统计、手动CNC、宏测量等功能。

自带“RENISHAW”测头可实现部分三维尺寸接触式测量。

测量软件介绍：1、直接元素测量能测量12种元素（点、直接、圆、圆弧、椭圆、矩形、槽形、O形环、距离、角度、开运线、闭云线）。

测量方法多样（自动判别测量、采点测量，对比测量、公差对比测量，预置元素）。

单点采集方法有多种：可鼠标采点，十字线寻边采点，放大采点，直线采点，鼠标自动捕捉。

2、间接测量两元素之间的距离，两边夹角，多点构成平面的平面度等，都可以通过软件的构造功能来实现。

可以构造的元素有：点，线，圆，弧，角度，平面等3、影像测量高度差先在一个平面聚焦，软件会记录一个平面的点数据，然后在另一个面聚集，软件同样会记录下一个点的数据，软件通过亮点的坐标计算出两个面的高度差，误差小于0.005mm。

4、扫描功能可以把一个工件的轮廓扫描出来，然后转到CAD进行编辑，得出了设计图纸，从而得到此工件的数据，实现二维抄数。

5、地图功能可以可一个工件完整的图片拍出，在图片进行测量和标注。

图片可以储存，在调出进行测量。

6、宏测量宏测量功能就是，将一连串相同的构造测量，构造命令关联到一个按钮上，点击按钮，即开始执行宏测量功能，宏测量功能会自动完成构造动作，减少用户操作鼠标次数，提高工作效率。

7、模板测量模板测量方法，也是目测方法的一种，主要是通过用户眼睛目测，看是否合格，类似于投影仪上用到的标准规格板。

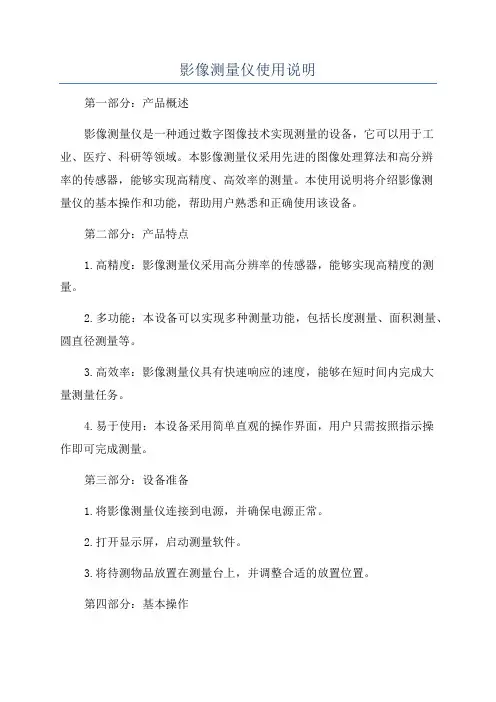

影像测量仪使用说明第一部分：产品概述影像测量仪是一种通过数字图像技术实现测量的设备，它可以用于工业、医疗、科研等领域。

本影像测量仪采用先进的图像处理算法和高分辨率的传感器，能够实现高精度、高效率的测量。

本使用说明将介绍影像测量仪的基本操作和功能，帮助用户熟悉和正确使用该设备。

第二部分：产品特点1.高精度：影像测量仪采用高分辨率的传感器，能够实现高精度的测量。

2.多功能：本设备可以实现多种测量功能，包括长度测量、面积测量、圆直径测量等。

3.高效率：影像测量仪具有快速响应的速度，能够在短时间内完成大量测量任务。

4.易于使用：本设备采用简单直观的操作界面，用户只需按照指示操作即可完成测量。

第三部分：设备准备1.将影像测量仪连接到电源，并确保电源正常。

2.打开显示屏，启动测量软件。

3.将待测物品放置在测量台上，并调整合适的放置位置。

第四部分：基本操作1.打开测量软件后，会出现主界面，界面上会显示实时图像。

2.点击“新建测量”按钮，进入测量模式。

3.在实时图像中选择一个待测点，点击鼠标左键进行标记。

4.根据测量需求，在实时图像中选择其他待测点，并进行标记。

5.点击“测量”按钮，软件会根据标记的点位进行测量计算。

第五部分：测量功能1.长度测量：在实时图像中标记起始点和终止点，软件会根据标记的点位计算长度。

2.面积测量：在实时图像中选择物体边界，并进行闭合标记，软件会根据标记的区域计算面积。

3.圆直径测量：在实时图像中选择圆的边界，并进行闭合标记，软件会根据标记的区域计算圆的直径。

第六部分：注意事项1.在进行测量之前，应确保测量台和待测物品处于平稳状态，以避免测量误差。

2.在进行标记时，应尽量选择清晰明确的标记点位，以提高测量的准确性。

3.在进行测量时，需注意避免手部晃动和环境光线干扰，以影响测量的准确性。

第七部分：故障排除1.如果影像测量仪无法启动，请检查电源是否连接正常，并重新启动设备。

2.如果软件无法识别图像，请检查设备的连接是否稳固，并重新启动软件。

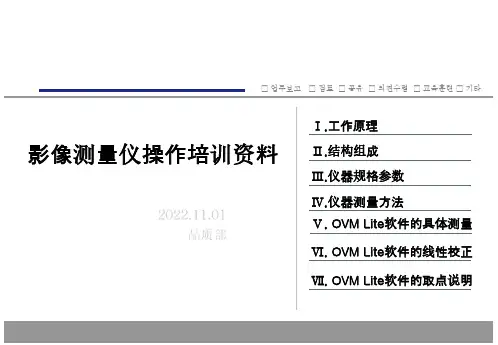

□업무보고□검토□공유□의견수렴□교육훈련□기타Ⅰ.工作原理影像测量仪操作培训资料Ⅱ.结构组成Ⅲ.仪器规格参数Ⅳ.仪器测量方法Ⅴ. OVM Lite软件的具体测量Ⅵ. OVM Lite软件的线性校正Ⅶ. OVM Lite软件的取点说明Ⅱ.工作原理•影像测量仪是利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行演算完成测量工作。

影像测量主要是利用变焦距物镜将物体放大，再将其投影到屏幕上进行的工具。

Ⅱ.结构组成•影像测量仪是一种由高解析度CCD摄像器、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与高精密工作台结构组成的高精度光电测量仪器。

Ⅲ.仪器规格参数参数 VML250长度单位：mm工作台X、Y轴行程250×150Z轴行程200调焦及辅助测量工作台尺寸300×400传动型式X、Y轴手轮传动,Z轴手轮传动数字测量系统光学尺解析度:X、Y、Z轴0.001 OVM Lite影像瞄准系统高解析度CCD摄象机0.7~4.5×变焦镜头,总视频放大倍率为34~220× 测量瞄准基准:十字线产生器照明系统可调式LED环形表面光及轮廓光仪器外形尺寸720×950×1020仪器重量(Kg) 240Ⅲ. OVM Lite软件的界面光栅尺测量显示值区测量图形显示区测量图形显示管理区测量方式区（角度，距离，中心距离等）工件影像区选点方式选择区（点，直线，圆弧等）Ⅳ.仪器测量方法•影像测量大致分为三种方式:轮廓测量、表面测量、Z轴测量.•轮廓测量:顾名思义就是测量工件的轮廓边缘,一般采用底部的轮廓光源,需要时也可以加表面光做辅助照明,让被测边线更加清晰,有利于测量.•Z轴测量:•本测量仪为二轴不能进行Z轴测量,只能进行二维测量.这次培训的重点为学习与熟悉本软件的使用,因为整个测量工作都是在围绕着整套软件来进行测量的.开机和关机在确认设备的电源连线和信号连接无误后,按照下列顺序开机:•开机:测量仪软件对仪器进行校正进行相应测量测量:•首先打开光源旋钮可选择BOTTOMLAMP（轮廓光）或TOPLAMP（表面光），打开计算机在桌面上寻找OVM Lite软件屏幕为以下显示Ⅵ. OVM Lite软件的线性校正影像校正線性校正1.首先將校正塊置於掃描平台上。

影像测量仪操作规程
《影像测量仪操作规程》
一、操作前准备
1. 确保影像测量仪处于稳定位置，并且电源已连接并开启。

2. 检查测量仪的显示屏、镜头和其他部件是否干净，若有污渍应及时清洁。

3. 确保测量仪所需软件已安装并已启动。

二、基本操作
1. 打开测量仪的操作界面，输入相关参数，例如测量单位、像元大小等。

2. 将待测物件摆放在测量仪的工作台上，并校准好位置。

3. 使用测量仪镜头对准待测物件，并对焦调整到最清晰位置。

三、测量操作
1. 点击测量软件中的“测量”按钮，开始对待测物件进行影像测量。

2. 根据所需测量指标，选择测量仪中的相应功能，例如长度、面积、角度等。

3. 点击相应功能的测量按钮，测量仪将自动进行测量，显示结果并保存数据。

四、结果处理
1. 测量完成后，可将测量结果保存在电脑中，并进行数据分析。

2. 对于不符合要求的测量结果，可重新调整测量仪参数和位置，重新进行测量。

五、关机及清洁
1. 测量完成后，关闭测量仪软件，并依次关闭测量仪的电源。

2. 清洁测量仪的各部件，包括显示屏、镜头、工作台等，确保下次使用时处于良好状态。

六、安全注意事项
1. 操作人员需熟悉测量仪的使用说明书，并接受相关培训后进行操作。

2. 使用时应注意避免对镜头等部件造成物理损害。

3. 操作时需避免触碰测量仪的运动部件，以及遵守其他相关安全操作规定。

总结：《影像测量仪操作规程》是保证测量工作准确进行的重要指南，操作人员需严格遵守规程并配合实际操作，以确保测量结果的准确性和可靠性。

影像测量仪软件的使用方法影像测量仪软件呀，就像一个超级有趣的小助手呢。

咱先说说打开软件后的界面吧。

一打开，你会看到各种小图标和菜单选项。

那些图标呀，就像一个个小宝藏等待你去发掘。

比如说，有个像小放大镜的图标，这个可能就是用来放大图像的哦。

你要是想仔细看看测量对象的某个小细节，就像看小蚂蚁的触角一样精细，那你就可以点这个小放大镜，图像就会变大啦。

再讲讲测量功能。

软件里有专门测量长度的工具，这个工具用起来超简单。

你就找到图像上要测量长度的两个端点，就像在地图上找两个城市的位置一样。

然后用鼠标轻轻一点这个测量长度的工具，再在图像上分别点击那两个端点，哇塞，软件一下子就把长度给你算出来啦，精确得很呢。

还有测量圆的功能哦。

如果你的测量对象有圆形的部分，你就找到那个像小圆圈一样的测量圆的工具。

在图像上找到圆的边缘，大概点个三四个点，这个软件可聪明啦，它就能根据你点的这些点，准确算出这个圆的直径、周长之类的数据。

这就好比你告诉它这个圆的一些小秘密，它就能把这个圆的所有信息都告诉你。

角度测量也不难呢。

有个像小角尺一样的工具就是干这个的。

你在图像上找到两条相交的线，就像两条交叉的小树枝一样。

然后用这个角度测量工具分别点这两条线，软件就会告诉你它们之间的夹角是多少度啦。

在软件里呀，还可以保存测量结果呢。

一般会有个小软盘一样的图标，或者是个保存的文字按钮。

你点一下，就可以把测量出来的各种数据保存起来。

这样以后你要是想看看之前测量的结果，就像翻老照片一样方便。

而且呀，软件里可能还有调整图像亮度和对比度的功能。

如果图像看起来有点暗或者太亮，就像阴天或者大太阳下看东西不舒服一样，你就可以用这个功能来调整。

让图像变得清晰又好看，这样测量起来就更准确啦。

影像测量仪软件其实就是个超级实用又好玩的东西，只要你多点点、多试试，就像探索一个小迷宫一样，很快就能熟练掌握它的各种功能啦。

影像测量仪的软件增强功能早期的影像测量仪软件作为单机软件，只提供工件的几何量测量功能。

在企业的信息化程度逐步提高以后，为了满足企业内部软件的信息共享，具有研发实力的厂商根据客户的实际需求，将测量软件扩充出新的软件功能，以便给客户带来更大的方便。

天准公司自主研发的Vispec测量软件是国内最强大的影像测量软件，所具备的各项有特色的软件增强功能，进一步确保了高精度，高效率，高稳定性的测量。

多种格式报表输出天准自主研发的Vispec影像测量软件，可以对测量结果以WORD、EXCEL、CAD、HTML、TXT格式输出，用于测量对比或进一步的统计分析，省去后续人工记录和计算，保证数据的准确性和可读性，给用户带来了极大的方便。

WORD报表 SPC统计分析功能天准Vispec影像测量软件支持数据制程管理的SPC功能，可提供一系列管制图和分析方法，如XBar-R、XBar-S、Xmed-R、X-RM等，并对常用的制程指标进行计算分析，及时发现产品生产过程中的问题。

这一功能对测量数据作进一步处理提供了极大的便利，对企业大批量产品检测的质量控制起了很大的作用。

数据载入 图纸比对功能在工业生产过程中，需要对工件的测量图与工件原图进行比对，计算加工偏差。

天准Vispec软件的图纸比对功能可以将工件的测量结果与标准图纸进行比对，通过软件自动进行计算，直观明确的判断出工件的加工偏差。

天准Vispec软件的图纸比对功能 全景扫描功能在某些应用领域，需要对工件全貌进行高分辨率的观察。

影像测量仪镜头的视野较小，为了获得整个工件的图像，则需要将工件各部分分别扫描成像，再拼接起来。

天准Vispec软件提供的全景扫描功能即可满足这一需求。

在运行全景扫描功能时，天准Vispec软件首先指定扫描的区域范围，软。

影像仪检测软件介绍特點：（2.5D测量软件）1、专业的测量功能：⾃动测量点、线、圆等元素.点线距、平⾏线距、⾓度、弧、多点回归圆、同⼼度、位置度，两圆圆⼼距等各种⼯件尺⼨的测量。

2、定位及摆正功能：包括对回机械原点、单点平移、将斜放的⼯件⾃动摆正，⾃动设置基准坐标等强⼤功能。

3、记忆点呼出:可利⽤图形上既有的测量点资料，作记忆呼出，直接执⾏各项运算功能，绘出图形，直接出图纸，⼀键出检测报告等⽅便快捷。

4、结果显⽰⽅式：单位的切换如：mm、um、inch、mil。

5、精度校正：软体提供线性、⾮线性精度补偿，可随时校验硬体准确度，修正精度不良现象。

6、汇出功能：⾃动转EXCEL、WORD⽣成检测报表;直接画线、圆、弧时，直接把线、圆、弧⾓等测量图形图纸直接转到CAD软件中,⽣成相应的图形CAD⼯程图。

7、SPC统计功能：⾃动认识指定的测量数据，并计算其最⼤值、最⼩值、平均值、标准值、Ca、CP、Cpk…的运算，且可以应⽤于⽣产线实时测量判断。

8、有⼿动和⾃动捕捉功能，灵活应⽤于各⼯件。

9、软件中⽂操作。

CNC系列全⾃动光学影像测量仪是我公司最新推出的⼀款光学测量仪器，专为⾼端全⾃动测量市场量⾝定制，它融合了‘XTY’多年的设计制造经验，借鉴和引进了多项国际先进的机构设计技术，⼤幅度减少阿贝误差，有效保证各轴稳定性，并提⾼测量的准确度。

同时引进⽇本伺服全闭环控制系统，采⽤我公司最新开发的⾃动测量软体，具有CNC编程功能，能够⼤幅度提⾼了定位精准度及重复性、且测量速度快。

⼀、影像系统：台湾⼯业摄相机,⽇本SONY芯⽚1/3彩⾊CCD 壹个可连续变倍镜头（带⾃锁，光学倍率0.7X-4.5X,放⼤倍率20X-280X）壹个⼆：多功能校验玻璃校正⽚（精度±0.5µm）选购三、专业智慧型影像测量仪２.５D处理软件REICA-VMT 壹套软件特点：1、汇出功能：SPC资料转换（制程能⼒分析）：能将测量之资料输出⾄Excel、Word中进⾏分析。

影像测量仪介绍及测量方法一、影像测量仪影像测量仪又名精密影像式测绘仪，它克服了传统投影仪的不足，是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。

由光学显微镜对待测物体进行高倍率光学放大成像，经过CCD摄像系统将放大后的物体影像送入计算机后，能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置，特别是精密零部件的微观检测与质量控制。

可将测量数据直接输入到AUTOCAD中，成为完整的工程图，图形可生成DXF文档，也可输入到WORD、EXCEL中，进行统计分析，可划出简单的 Xbar-S管制图，求出Ca,等各种参数。

二、工作原理影像测量仪是利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y 方向上移动由DC-3000多功能数据处理器进行数据处理，通过软件进行演算完成测量工作。

影像测量主要是利用变焦距物镜将物体放大，再将其投影到屏幕上进行的工具。

三、结构组成影像测量仪是一种由高解析度CCD彩色摄像器、连续变倍物镜、彩色显示器、视频十字线发生器、精密光学尺、多功能数据处理器、2D数据测量软件与高精密工作台结构组成的高精度光电测量仪器。

四、用途用于测量二维尺寸。

广泛应用在各种不同的精密产业中。

目前我司主要用于在卡尺、角度尺很难测量到或根本测量不到的但在装配中起着重要的零部件尺寸、角度等，如硅胶、电路板的爬电距离、电器间隙、控制面板的灯孔、塑料件的某些尺寸等等，还可用于对某些零部件的图片进行照片用于分析不良原因。

（提醒：由于影像测量仪是利用表面光或轮廓光照明零件所得到的影象，对零件的测量时需要取点，固并非所有零件的用投影仪测量都时最精密的，选取最好的方法、最有效的途径才能对零件的尺寸测量的最准确。

）五、仪器测量方法影像测量大致分为三种方式:轮廓测量、表面测量、Z轴测量.轮廓测量:顾名思义就是测量工件的轮廓边缘,一般采用底部的轮廓光源,需要时也可以加表面光做辅助照明,让被测边线更加清晰,有利于测量.表面测量:表面测量可以说是影像测量的主要功能,凡是能看到的物体表面圆形尺寸,在表面光源照明下,影像测量仪几乎都可以测量,例如:电路板上的线路铜箔尺寸、IC 电路等.当被测物体是黑色塑胶、橡胶时,影像测量仪也能轻易测量其尺寸.Z轴测量:本测量仪为二轴不能进行Z轴测量,只能进行二维测量.六、影像测量仪网络数据分析及监控系统这次培训的重点为学习与熟悉本软件系统的使用,因为整个测量工作都是在围绕着整套软件来进行测量的。

影像测量仪软件影像测量仪软件软件功能简介◆软件与EXCEL，WORD无缝连接，可实现测量数据的直接报表输出；◆可实现AutoCAD工程图互换，直接判别与工程图之间的误差，可制作工件到AutoCAD图形的逆向工程图；◆多种同样模式处理，同种图形的不同种描绘形式，适合各种情况下的工件测量；◆拥有全览和放大全览图功能，并且可以任意缩放，也可以在全览图直接修改和标注，几乎拥有CAD的功能；◆强大的描绘功能，通过自动亚像素捕捉和软件区域性自动捕捉能让绘图速度更快，测量更加精准，而且拥有精典的十字线测量，输入描绘直线，点，圆以及精确取R角功能；◆丰富人性化的标注功能，能在实时影像和虚拟影像中进行所有二维尺寸，公差方面的标注；◆多元化的座标设定方式，包括座标平移，座标旋转，两点决定X轴，两点决定Y轴，三点确定座标；◆完美的自控系统，能根据需要调整小数点位数，报表信息和图元信息的选择性输出；◆独一无二的精准测高功能，最大倍数测高精度可达5微米以内；◆地图拍摄功能，能将工件全图拍下，并能进行虚拟测量和保存高清淅图片；◆简单方便精准的比例尺较正功能，能在取比例尺的同时自动较正CCD；◆完美的地图导航功能，可以快速找到所要测量工件的位置；◆专利的图纸比对功能，让手动机做自动测量，让测量速度更快，精度更高。

自动测量功能地图导航功能直接导入地图，可以在地图窗口直接定位视频窗口的位置地图扫描窗口能手动和自动将一个完整的产品扫描成地图，并可对地图进行导航，和虚拟测量高精度的光学测高功能从以上视频区可以看出，抛物线的最高点则是影像清淅最佳位置，软件会自动将最清淅时把Z轴座标记录下来然后再上升Z轴找到另一个面的最清淅的位置，软件会将另一面最清淅时Z轴座标记录下来两个面的Z轴座标通过软件计算得出高度，测量误差在5微米以内图纸测量功能将CAD图纸导入测量软件中，并通过建座标与产品对齐直接按空格键，软件自动将红色区域内尺寸测量出来光源程控功能光源可通过手动，或者软件自动控制灯的亮和暗，灯源可根据产品自形调节，可分为8区，16区，24区全自动测量功能数据输出功能内置SPC（统计过程控制）功能，可以在测量过程中自动的读取指定的测量数据，自动生成X-R、Xm-R等控制图，并计算最大值、最小值、平均值、标准差、偏移值、Ca、Cp、Cpk等统计系数三座标测量功能。
