标准紧固件标注规定

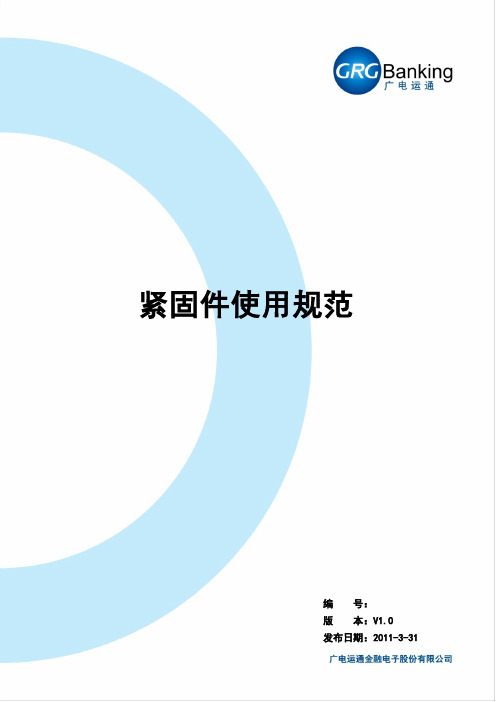

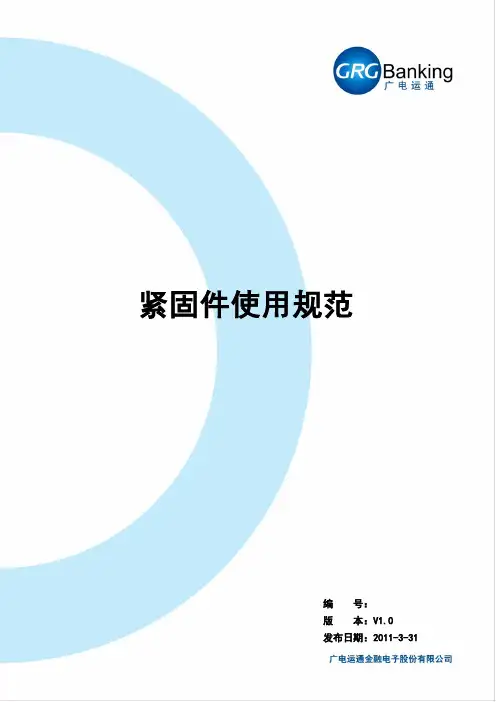

紧固件使用规范编号：版本：V1.0目录文档历史记录 (I)1.开口挡圈 (2)2.圆柱销 (4)2.1弹性圆柱销（通心边） (4)2.2实心圆柱销 (5)3.垫圈（平垫圈-A级） (7)4. 螺钉 (8)4.1常用螺钉分类： (8)4.1.1 组合螺钉 (8)4.1.2 十字槽沉头螺钉(十字平头螺钉) (9)4.1.3 十字槽盘头螺钉 (11)4.1.4 紧定螺钉 (12)4.2螺钉的选用 (12)4.3螺钉、螺栓的过孔和沉头座 (14)4.4机械螺纹的主要技术参数 (14)1.开口挡圈基本尺寸版本：紧固件使用规范版本：紧固件使用规范版本： 紧固件使用规范 2.圆柱销2.1弹性圆柱销（通心边）基本尺寸：注：销孔的公称直径等于d 公称，推荐销孔公差带为H12，对于经常使用的直径为2，2.5的销孔的公差为0到+0.1。

版本： 紧固件使用规范 2.2 实心圆柱销基本尺寸：B 型 d 公差：h8C 型 d 公差：h8D 型 d 公差：u8版本： 紧固件使用规范说明：（1）上表摘录了常用圆柱销的国家标准。

（2）A 型属过渡配合，用手或木锤装配，是略有过盈的定位配合。

（3）B 型，C 型属于间隙配合，D 型属过盈配合用铜锤或压力机装配，用于紧密的组合件配合。

版本： 紧固件使用规范 3.垫圈（平垫圈-A 级）基本尺寸：去毛刺说明：（1） 上表摘录了部分常用平垫圈的国家标准。

（2） 在选用垫圈时尽量采用国家标准，便于采购以及产品成本的控制。

（3） 因M6以上垫圈厚度公差较大，在涉及精度要求较高的配合时建议定制，以免不同批次的垫圈给装配带来影响。

版本： 紧固件使用规范 4. 螺钉螺纹连接是一种广泛使用的可拆卸的固定连接，具有结构简单、连接可靠、装拆方便等优点。

螺纹连接包括螺栓、双头螺柱、螺钉、紧定螺钉等，在ATM 行业中主要采用螺钉连接方式。

4.1 常用螺钉分类：4.1.1 组合螺钉图 4-11）组合螺钉是由十字小盘头螺钉+平垫圈+弹簧垫圈组成。

1/ 242/ 243/ 244/ 24版本/版次A/05 / 241. GB/T 70.1-2008内六角圆柱头螺栓（直径公差执行6g 等级公差、长度L 公差执行JS15等级公差）注：不锈钢螺栓通常标记为A4-70,A2-70字样（“A ”为“奥氏体”结构，“2”为材质，一般为304,7代表抗拉力度不得小于700N/mm*mm ）公称直径 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 M36 螺距P 0.350.40.450.50.7 0.81.01.25 1.5 1.75 2 22.53.0 3.5 4 顶帽直径dkMAX 光面 3.0 3.80 4.50 5.50 7.08.50 10.0013.00 16.00 18.00 21.00 24.00 30.00 36.00 45.00 54.00 MAX 滚花 3.14 3.98 4.68 5.68 7.22 8.72 10.2213.27 16.27 18.27 21.33 24.33 30.33 36.39 45.39 54.46 MIN2.863.624.325.326.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 29.67 35.61 44.61 53.54 顶帽长度kMAX 1.60 2.0 2.50 3.00 4.00 5.00 6.00 8.00 10.00 12.00 14.00 16.00 20.00 24.00 30.00 36.00 MIN 1.46 1.86 2.36 2.86 3.82 4.82 5.7 7.64 9.63 11.57 13.57 15.57 23.48 23.48 29.48 35.38 顶帽内宽度s扳手号1.51.522.5345 6 810121417 192227 MAX 1.58 1.58 2.08 2.58 3.08 4.09 5.14 6.14 8.175 10.175 12.212 14.212 17.23 19.275 22.27527.275 MIN1.52 1.522.02 2.523.024.025.026.02 8.025 10.025 12.032 14.032 17.05 19.65 22.065 27.065 无螺纹直径ds MAX 1.60 2.00 2.5 3.00 4.00 5.00 6.008.00 10.00 12.00 14.00 16.00 20.00 24.00 30.00 36.00 MIN1.46 1.862.36 2.863.824.825.82 7.78 9.78 11.73 13.73 15.73 19.67 23.67 29.67 35.61 顶帽内深度t0.711.11.322.5345678101215.519tdkLds版本/版次A/06 / 242. GB/T 9074.5十字槽小盘头螺钉和平垫圈组合件（制定d 尺寸与长度L 尺寸见下页“GB/T823-2016十字槽小盘头螺钉”）螺纹规格d abMAX d aMAX 平垫圈尺寸c螺钉和垫片的形式代号小系列S 型 标准系列N 型大系列L 型 产品 代号 形式 标准编号 h 公称 d 2MAX h 公称d 2MAXh 公称 d 2MAX 十字槽小盘头螺钉 S1 — GB/T823M2 2P d2.4 0.6 4.5 0.6 5 0.6 6 平垫圈用于螺钉和垫圈组合件S S 型 GB/T97.4 M2.5 2.8 0.6 5 0.6 6 0.6 8 N N 型 M3 3.3 0.6 6 0.6 7 0.8 9 LL 型M3.5 3.7 0.8 7 0.8 8 0.8 11 标记示例：1、十字槽小盘头螺钉和平垫圈组合件包括：一个GB/T823 M5×20-4.8级螺钉（代号S1）和一个GB/T97.4标准系列垫圈（代号N ）；组合件表面镀锌钝化（省略标记）的标记； 螺钉和垫圈组合件GB/T 9074.5 M5×20 S1 NM4 4.3 0.8 8 0.8 9 1 12 M5 5.2 1 9 1 10 1 15 M6 6.2 1.6 11 1.6 12 1.6 18 M88.41.6151.616224版本/版次A/07 / 243.GB/T823-2016十字槽小盘头螺钉（直径公差执行6g 等级公差、长度L 公差执行JS15等级公差）螺纹规格d M2 M2.5 M3 M3.5 M4 M5 M6 M8螺距P0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 2.5 螺纹距帽a MAX 0.8 0.9 1 1.2 1.4 1.6 2 帽直径dk公称MAX 3.5 4.5 5.5 6 7910.514 MIN 3.24.25.2 5.76.64 8.64 10.07 13.57 十字槽槽号NO1 23H 型插入深度m ≈2.2 2.63.53.84.14.86.27.7 MAX1.01 1.42 1.43 1.732.03 2.732.86 4.36 MIN0.6010.86 1.15 1.45 2.142.263.73版本/版次A/08 / 244.GB/T70.3-2008内六角沉头螺钉（12.9级螺钉直径d 公差选用5g6g ，其他等级按6g 执行，长度L 按JS15等级公差执行）螺纹规格d M3 M4 M5 M6 M8 M10 M12 M14 M16 M20螺距P 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 40.32 帽直径dk理论MAX 6.72 8.96 11.20 13.34 17.92 22.40 26.88 30.8 33.6 实际MAX 5.54 7.53 9.43 11.34 15.24 19.22 23.12 26.52 29.01 36.05 顶帽槽直径S 公称2 2.53456 8101012MAX2.080 2.583.0804.0955.1406.140 8.175 10.175 10.175 12.212 MIN2.020 2.523.0204.0205.0206.020 8.025 10.025 10.025 12.032 顶帽槽深度tMIN1.11.51.92.233.64.34.54.85.6版本/版次A/09 / 245. GB/T818-2000十字槽盘头螺钉（直径公差执行6g 等级公差、长度L 公差执行JS15等级公差）螺纹规格d M1.6 M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10螺距P0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5 3 螺纹距帽a MAX 0.7 0.8 0.9 1 1.2 1.4 1.6 2 2.5 帽直径dk公称MAX 3.2 4.0 5.0 5.6 7.08.0 9.5 12.0 16.0 20.0 MIN 2.93.74.75.36.647.64 9.14 11.57 15.5719.48 十字槽槽号NO0 1 23 4 H 型插入深度m ≈1.7 1.92.7 33.94.4 4.95.9 9 10.1 MAX0.95 1.2 1.55 1.8 1.9 2.4 2.9 3.6 4.6 5.8 MIN 0.7 0.9 1.15 1.4 1.4 1.9 2.4 3.1 4.0 5.2 Z 型插入深度 m ≈ 1.6 2.1 2.6 2.83.94.34.7 6.7 8.8 9.9 MAX0.91.421.51.75 1.932.342.743.464.505.69 MIN0.65 1.17 1.25 1.50 1.48 1.892.293.034.055.24版本/版次A/010 / 246. GB/T 819.1-2000 十字槽沉头螺钉 第一部分 钢4.8级（与GB/T819-85通用）（直径公差执行6g 等级公差、长度L 公差执行JS15等级公差）螺纹规格d M1.6 M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10螺距P0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5 螺纹距帽a MAX0.7 0.8 0.9 1 1.2 1.4 1.6 2 2.5 3 帽直径dk公称3.64.45.56.3 8.2 9.4 10.4 12.6 17.3 20 MAX 3.0 3.8 4.7 5.5 7.38.4 9.3 11.3 15.8 18.3 MIN 2.73.54.45.26.94 8.04 8.94 10.87 15.3717.78 十字槽槽号NO0 1 23 4 H 型插入深度m ≈1.6 1.92.93.24.4 4.65.26.8 8.9 10 MAX0.9 1.2 1.8 2.1 2.4 2.6 3.2 3.5 4.6 5.7 MIN 0.6 0.9 1.4 1.7 1.9 2.1 2.7 3.0 4.0 5.1 Z 型插入深度m ≈1.6 1.92.834.14.44.9 6.6 8.8 9.8 MAX0.51.20 1.732.01 2.20 2.513.05 3.454.605.64 MIN0.70 0.95 1.48 1.76 1.75 2.062.603.004.155.19版本/版次A/011 / 247. GB/T13806.1-1992十字槽螺钉（直径尺寸d 公差执行规则，M1.2\M1.4执行4h 公差，M1.6-M3执行6g 公差，长度L 执行JS15等级公差）规格螺距 Pa 顶帽直径dk 顶帽高度k N Om ≈MIN MAX理论值 MAXMINMAX MIN M1.2 0.25 0.5 2.2 2 1.92 0.7 0.62 0 1.3 0.5 0.7 M1.4 0.3 0.6 2.64 2.35 2.31 0.7 0.62 01.4 0.5 0.8 M1.6 0.35 0.7 3.082.7 2.66 0.8 0.71.5 0.6 0.8 M2 0.4 0.8 3.52 3.12.93 0.9 0.76 0 1.6 0.7 0.9 M2.5 0.45 0.9 4.43.8 3.62 1.1 0.95 1 2.3 0.8 1.1 M30.516.35.55.36 1.4 1.26 12.6 1.1 1.4 螺纹规格d P螺距a 螺纹顶面距离 A 型-十字槽圆柱头螺钉B 型-十字槽沉头螺钉顶帽直径dk 顶帽高度k H 型十字槽（插入深度） 顶帽直径dk顶帽高度k H 型十字槽（插入深度） MAX MIN MAX MIN 槽号 m ≈ MAX MIN 理论值 MAXMINMAXMIN 槽号 m ≈ MAX MINM1.2 0.25 0.5 2 1.86 0.55 0.45 1.0 1 0.32 0.32 2.2 2 1.96 0.7 0.6 0 1.3 0.5 0.7 M1.4 0.3 0.6 2.3 2.16 0.55 0.45 1.1 1.1 0.35 0.35 2.64 2.35 2.31 0.70.6 0 1.4 0.5 0.8 M1.6 0.35 0.7 2.6 2.46 0.55 0.45 1.1 1.1 0.4 0.4 3.08 2.7 2.66 0.8 0.7 0 1.5 0.6 0.8 M2 0.4 0.8 3 2.86 0.7 0.6 1.2 1.2 0.3 0.45 3.52 3.1 2.93 0.9 0.76 0 1.6 0.7 0.9 M2.5 0.45 0.9 3.8 3.62 0.9 0.76 1.8 1.80.40.6 4.4 3.8 3.62 1.1 0.95 1 2.3 0.8 1.1M30.5154.821.41.262.32.3 0.8516.35.55.36 1.41.2612.61.11.4A 型-十字槽圆柱头螺钉B 型-十字槽沉头螺钉C 型-十字槽半沉头螺钉C 型十字槽半沉头版本/版次A/012 / 248. GB 5781-2000六角头螺栓—全螺纹—C 级（直径公差执行6g 等级公差、长度L 公差执行JS15等级公差）公称直径 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64 螺纹值顶帽距离a MAX 2.4 3 4.0 4.5 5.3 6 7.5 9 10.5 12 13.5 15 16.5 18 MIN 0.8 1 1.25 1.5 1.75 2 2.5 3 3.5 4 4.5 5 5.5 6 顶帽台阶尺寸c MAX 0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 1 1 1 1 顶帽高度k公称 3.5 4 5.3 6.4 7.5 10 12.5 15 18.7 22.5 26 30 35 40 MAX 3.875 4.375 5.675 6.85 7.95 10.75 13.4 15.9 19.75 23.55 27.05 31.05 36.25 41.25 MIN3.1253.6254.9255.957.059.2511.614.117.6521.4524.9528.9533.7538.7513/ 24版本/版次A/014 / 249. GB 5783-1986六角头螺栓—全螺纹—A 级和B 级（直径公差执行6g 等级公差、长度L 公差执行JS15等级公差）公称直径M2 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 螺纹值顶帽距离a MAX 1.5 2.1 2.4 3 3.75 4.5 5.23 6 7.5 9 10.5 12 顶帽台阶高度cMAX 0.4 0.4 0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 MIN 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2 顶帽高度k公称2 2.8 3.5 4 5.3 6.4 7 10 12.5 15 18.7 22.5 A 级 MAX 2.12 2.92 3.65 4.15 5.45 6.58 7.68 10.18 12.72 15.22 - - MIN 1.88 2.68 3.35 3.85 5.15 6.22 7.32 9.82 12.28 14.78 - - B 级MAX - - 3.74 4.24 5.54 6.69 7.79 10.29 12.85 15.35 19.12 22.92 MIN - - 3.26 3.76 5.06 6.11 7.21 9.71 12.15 14.65 18.28 22.08 台阶直径尺寸dw MIN A 级 4.6 5.9 6.9 8.9 11.6 14.6 16.6 22.5 28.2 33.6 42.7 51.1 B 级- - 6.7 8.7 11.4 14.4 16.4 22 27.7 33.2 顶帽宽度尺寸sMAX 5.5 7 8 10 13 16 18 24 30 36 46 55 MINA 级 5.32 6.78 7.78 9.78 12.73 15.73 17.73 23.67 29.67 35.38 4553.8B 级 --7.649.6412.5715.5717.5723.1629.163515/ 24版本/版次A/016 / 2410. GB/T 41-2000六角螺母6级（内径d 执行7H 公差等级）优选型螺纹规格 非优选型螺纹规格 螺纹规格d M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M14 M18 M22 M27 M33 厚度尺寸m MAX 5.6 6.4 7.9 9.5 12.2 15.9 19 22.3 26.4 31.9 34.9 13.9 16.9 20.2 24.7 29.5 MIN 4.4 4.9 6.4 8 10.4 14.1 16.9 20.2 24.3 29.4 32.4 12.1 15.1 18.1 22.6 27.4 宽度尺寸SMAX 8 10 1316182430 36 46 55 65 21 27 34 41 50 MIN7.649.6412.57 15.57 17.57 23.1629.16354553.863.120.1626.16334049版本/版次A/017 / 2411. GB 6170-86 1型六角螺母 A 和B 级（内径d 执行6H 公差等级）规格 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 C MAX 0.2 0.2 0.3 0.4 0.4 0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 1 dw MIN 2.4 3.1 4.1 4.6 5.9 6.9 8.9 11.6 14.6 16.6 22.5 27.7 33.2 42.7 51.1 60.6 厚度尺寸m MAX 1.3 1.6 2 2.4 3.2 4.7 5.2 6.8 8.4 10.8 14.8 18 21.5 25.6 31 34 MIN 1.05 1.35 1.75 2.15 2.9 4.4 4.9 6.44 8.04 10.37 14.1 16.9 20.2 24.3 29.4 32.4 宽度尺寸SMAX 3.2 4 5 5.5 7 8 10 13 16 18 24 30 36 46 55 65 MIN3.023.824.826.326.787.789.7812.7315.7317.7323.6729.16354553.863.8db版本/版次A/018 / 2412. GB 6170-86 1型六角螺母 A 和B 级（内径d 执行6H 公差等级）规格 M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 C MAX 0.2 0.2 0.3 0.4 0.4 0.5 0.5 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 1 dw MIN 2.4 3.1 4.1 4.6 5.9 6.9 8.9 11.6 14.6 16.6 22.5 27.7 33.2 42.7 51.1 60.6 厚度尺寸m MAX 1.3 1.6 2 2.4 3.2 4.7 5.2 6.8 8.4 10.8 14.8 18 21.5 25.6 31 34 MIN 1.05 1.35 1.75 2.15 2.9 4.4 4.9 6.44 8.04 10.37 14.1 16.9 20.2 24.3 29.4 32.4 宽度尺寸SMAX 3.2 4 5 5.5 7 8 10 13 16 18 24 30 36 46 55 65 MIN3.023.824.826.326.787.789.7812.7315.7317.7323.6729.16354553.863.8db版本/版次A/019 / 2413.GB/T93-1987 弹簧垫圈规格 2 2.5 3 4 5 6 8 10 12 14 16 18 20 22 24 27 内径dMIX 2.35 2.85 3.4 4.4 5.4 6.68 8.68 10.9 12.9 14.9 16.9 19.04 21.04 23.34 25.5 28.5 MIN 2.1 2.6 3.1 4.1 5.1 6.1 8.1 10.2 12.2 14.2 16.2 18.2 20.2 22.5 24.5 27.5 S/b公称0.5 0.65 0.8 1.1 1.3 1.6 2.1 2.6 3.1 3.6 4.1 4.5 5 5.5 6 6.8 MAX 0.58 0.73 0.9 1.2 1.4 1.7 2.2 2.75 3.25 3.8 4.3 4.7 55.2 5.7 6.2 7.1 MIN0.42 0.57 0.7 1 1.2 1.5 2 2.45 2.95 3.4 3.9 4.3 4.8 5.3 5.8 6.5 HMAX 1.25 1.63 2 2.75 3.25 4 5.25 6.5 7.75 9 10.25 11.25 12.5 13.75 15 17 MIN11.31.62.22.63.24.25.26.27.28.2910111213.6Hdb版本/版次A/020 / 2414.GB/T848-2002 小垫圈A 级规格 1.62 2.53 3.5456 8 10 12 14 16 18 20 24 30 36 内径 d 1 MAX1.842.34 2.843.38 3.884.485.486.62 8.62 10.77 13.27 15.27 17.27 19.3321.33 25.3331.39 37.62 公称MIN 1.7 2.2 2.7 3.2 3.7 4.3 5.3 6.4 8.4 10.5 13 15 17 19 21 25 31 37 外径 d 1 公称MAX 3.5 4.5 5 6 7 8 9 11 15 18 20 24 28 30 34 39 50 60 MIN 3.2 4.2 4.7 5.7 6.64 7.64 8.64 10.57 14.57 17.57 19.48 23.48 27.48 29.48 33.38 38.3849.38 58.8 高度 h公称 0.30.30.50.50.50.51 1.6 1.6 1.62 2.5 2.53 34 45 MAX 0.35 0.35 0.55 0.55 0.55 0.55 1.1 1.8 1.8 1.8 2.2 2.7 2.7 3.3 3.3 4.3 4.3 5.6 MIN0.25 0.25 0.45 0.45 0.45 0.450.91.41.41.41.82.32.32.72.73.73.74.4粗糙度版本/版次A/021 / 2415.GB/T95-1985 小垫圈C 级规格 5 6 8 10 12 14 16 20 24 30 36内径 d 1 MAX 5.8 6.96 9.36 11.43 13.93 15.93 17.93 22.52 26.52 33.62 40 公称MIN 5.5 6.6 9 11 13.5 15.5 17.5 22 26 33 39 外径 d 1 公称MAX 10 12 16 20 24 28 30 37 44 56 66 MIN 9.1 10.9 14.9 18.7 22.7 26.7 28.7 35.4 42.4 54.1 64.1 高度 h公称 1 1.6 1.6 2 2.5 2.5 3 3 4 4 5 MAX 1.2 1.9 1.9 2.3 2.8 2.8 3.6 3.6 4.6 4.6 6 MIN0.81.31.31.72.22.22.42.43.43.44版本/版次A/022 / 2416. GB/T97.5-2002平垫圈，用于自攻螺钉和垫圈组合件N 型垫圈（标准系列）尺寸 L 型垫圈（大系列）尺寸 螺纹规格 2.2 2.9 3.5 4.2 4.8 5.5 6.3 8 9.5 2.2 2.9 3.5 4.2 4.8 5.5 6.3 8 9.5 内径d 1 MAX 2 2.6 3.1 3.67 4.124.825.52 7.3 8.95 2 2.6 3.1 3.67 4.12 4.82 5.52 7.3 8.95 公称MIN 1.9 2.5 3 3.55 4 4.7 5.4 7.15 8.8 1.9 2.5 3 3.55 4 4.7 5.4 7.15 8.8 内径d 2公称MAX 5 7 8 9 10 12 14 16 20 7 9 11 12 15 15 18 24 30 MIN 4.82 6.64 7.64 8.64 9.64 11.57 13.57 15.57 19.48 6.64 8.64 10.5711.57 14.57 14.57 17.57 23.4829.48 厚度h 公称111111.6 1.6 1.6 2 111 1 1.6 1.6 1.62 2.5 MAX1.06 1.06 1.06 1.06 1.68 1.68 1.682.09 2.59 1.06 1.06 1.06 1.06 1.68 1.68 1.68 2.09 2.59 MIN0.94 0.94 0.94 0.94 1.521.521.521.912.410.94 0.940.940.941.521.521.521.912.41版本/版次A/023 / 2417.GB/T97.1-2002 平垫圈优选尺寸非优选尺寸公称规格 （螺纹大径D ） 内径d 1 内径d 2 厚度h公称规格 （螺纹大径D ） 内径d 1 内径d 2 厚度h 公称MIN MAXMIN 公称MAX 公称MIN MAXMIN 公称MIN MAXMIN 公称MAX 公称MIN MAX MIN 1.6 1.7 1.84 3.7 4 0.3 0.35 0.25 14 15 15.27 27.48 28 2.5 2.7 2.3 2 2.2 2.34 4.7 5 0.3 0.35 0.25 18 19 19.33 33.38 34 3 3.3 2.7 2.5 2.7 2.84 5.7 6 0.5 0.55 0.45 22 23 23.33 38.38 39 3 3.3 2.7 3 3.2 3.38 6.64 7 0.5 0.55 0.45 27 28 28.33 49.38 50 4 4.3 3.7 4 4.3 4.48 8.64 9 0.8 0.9 0.7 33 34 34.62 58.8 60 5 5.6 4.4 5 5.3 5.48 9.64 10 1 1.1 0.9 39 42 42.62 70.8 72 6 6.6 5.4 6 6.4 6.62 11.57 12 1.6 1.8 1.4 45 48 48.62 83.6 85 8 9 7 8 8.4 8.62 15.57 16 1.6 1.8 1.4 52 56 56.74 96.6 98 8 9 7 10 10.5 10.77 19.48 20 2 2.2 1.8 606666.74108.61101011912 13 13.27 23.48 24 2.5 2.7 2.3 1.材质可以为普通钢铁也可为不锈钢。

编号：S14-20120516-0668丹东黄海汽车有限责任公司乘用车分公司技术标准紧固件的采用原则及其标注规则1范围本文件规定了产品设计中紧固件的采用原则及其在图样中的标注规则。

本文件适用于丹东黄海汽车有限责任公司乘用车分公司的新产品设计和老产品改进中紧固件的设计。

2规范性引用文件QC/T326汽车标准件产品编号规则汽车设计标准资料手册（标准件篇）S14-20111208-0416汽车零部件编号规则3紧固件采用原则紧固件的选择应严格按以下顺序执行：a)紧固件应优先在“企业标准件库”中（以下简称为企标件）选择；b)在企标件中选不到的情况下，宜从“汽车设计标准资料手册（标准件篇）”（以下简称为汽标件）中选择；c)在汽标件中选择不到的情况下，可从国家标准件（以下简称为国标件）中选择；d)在即没有对应的汽标件也没对应的国标件（以下简称为非标件）的情况下，按普通汽车零件即专用件处理（需要出图纸）。

4紧固件代号及标注规则4.1汽标件企标件及汽标件中的紧固件代号均按QC/T326标准执行。

具体规定如下。

4.1.1汽标件编号的组成Q□□□·□T□F□□分型代号表面处理代号机械性能、材料代号总成件专用隶属件代号分隔点尺寸规格代号变更代号品种代号汽标件特征代号4.1.2汽标件代号均以Q （汽）开头。

4.1.3品种代号由三位数字组成，首位表示产品大类，第二位为分组号、第三位为组内顺序号。

大类含义见表1。

表1大类代号0123456789产品类别螺柱螺栓螺钉螺母垫圈、挡圈、铆钉销键螺塞、扩口式管接件、管箍、管夹滑脂嘴、封堵件、操纵联接件卡套式管接头其它4.1.4变更代号以一个汉语拼音大写字母表示，由字母“B ”开始。

4.1.5尺寸规格代号尺寸规格代号直接以产品的主要尺寸参数表示。

4.1.5.1由一个主要尺寸参数即可表示产品规格的，直接以该参数值的2~3位数字表示。

当参数仅一位数时，于左边加“0”补足两位数。

4.1.5.2由两个或三个主要尺寸参数（如直径及公称长度）表示产品规格的，直接以参数值按主次顺次相接的3~6位数字表示。

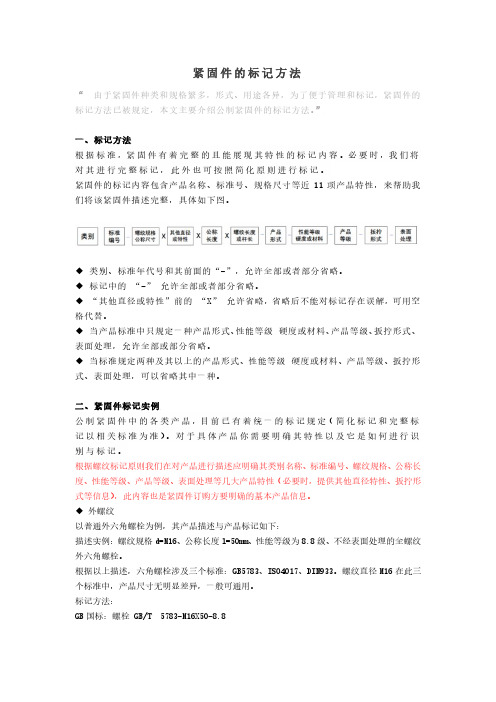

紧固件命名规则本规则依据GB/T1237制定，规定了紧固件的标记办法，适用于我公司紧固件在图纸及BOM系统中的命名。

1a）、名称：使用国标规定的规范名称，如：螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。

b）、标准号：标注国标号、部标号或企标号（不写年号），如是我公司自行设计，则标注所属产品型号。

c）、螺距：只适用于细牙螺纹，粗牙则省略。

d）、材料：如用碳钢材料，则本部份省略，否则应注出，如Cu（铜）、C1（不锈钢。

不锈钢材料代码详见GB3098.6，其中：奥氏体，A1、A2、A4；马氏体，C1、C3、C4；铁素体，F1。

）e）、扳拧形式：如采用标准规定的扳拧形式，则省略，否则应注出，如复合槽。

f）、表面处理：如是碳钢材料镀锌钝化，则省略，否则应注出，如Cu/Ni（铜镀镍）、Cu/Ni6b（铜镀亮镍，镍层厚6μm）、Cu/Sn（铜镀锡）、Cu/Sn（60）Pb（铜镀铅锡）、Fe/Ni6bCr0.3r（碳钢镀镍铬）、O（表面氧化）、不锈钢材料通常不需镀覆。

如镀层符合ROHS指令，则标注在表面处理后并置于括号内。

表1 螺钉标记示例表注1：如紧固件的标记中未注明材料及表面处理，则表示紧固件的材料为碳钢镀锌钝化（即镀彩锌）。

注2：自攻螺钉有两种型式，C型和F型，C型是尖端面，F型是平端面。

但自攻锁紧螺钉不分型。

注3：盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头，但头部厚度稍薄于圆柱头。

注4：沉头和半沉头的区别是沉头的头部是平端面，半沉头的头部是弧形端面，沉头的头部厚度薄于半沉头。

注5：紧定螺钉和普通螺钉的区别是，普通螺钉的头部形状呈T型，而紧定螺钉没有T型头部。

注6：开槽表示头部为一字槽。

复合槽，十字槽及一字槽可通用，但同批次产品应统一。

注7：对于不锈钢紧固件，鉴于我公司员工对其代码不熟悉，故可在材料代码后备注“不锈钢”，置于括号内。

注8: 螺钉和螺栓区别螺钉：由头部和螺杆两部分构成，用在有预制螺纹的地方，不需和螺母配用。

最新标准紧固件生产质量检验规范及新工艺管理实用手册第二篇标准紧固件产品质量检验螺栓一、螺栓综述1．螺栓的尺寸代号与标注(cB／15276—1985)2．六角产品的对边宽度(GB厂13104—1982)3．标准系列六角头螺栓的对边宽度和头部高度的极限值(GB／I5782—2000、GB厂r5783—2000)4．普通螺栓的螺纹长度(GB厂13106—1982)二、螺栓的尺寸1．c级六角头螺栓(GB／I5780—2000)2．c级全螺纹六角头螺栓(GB厂r5781—2000)3．六角头螺栓(GB厂r5782—2000)三、螺栓的重量1．B级细杆六角头螺栓(适用于GB／15784—1986)2．A和级六角头头部带槽螺栓(适用于Gl／1291—1988)3．十字憎凹穴六角头螺栓(适用于GB／rf西．2—19~08)、螺柱一、螺柱综述1．螺柱的尺寸代号与标注(GB／rF5276—1985)2．螺柱的有关结构尺寸3．螺柱的种类蔺介4．螺柱的用途简述二、螺柱的尺寸1．双头螺柱(bnl=l(1)(cI{厂1897—1988)2．双头螺柱(bnl=1．25d)(GB／1898—1988)3．双头螺柱(bm=1．5d)(GB／T899—1988)三、螺柱的重量1．双头螺柱(bm=ld)(适用于cB厂I897一1988)2．双头螺柱(bnl=1．25d)(适用于GB厂1898—1988)3．双头螺柱(bm=1．5d)(适用于GB厂11899—1988)、螺钉一、螺钉综述1．螺钉的尺寸代号与标注(GB厂r5276—1985)2．螺钉用十字槽(GB厂1944．1—1985)3．螺钉(和螺栓)用内六角花形(GB厂16188—2000)二、螺钉的尺寸1．开槽圆柱头螺钉(cB／I65—2000)2开槽盘头螺钉(cB厂F67—2000)3．开槽沉头螺钉(c13厂168～2000)三、螺钉的重量1．开槽圆柱头螺钉(适用于GB ／1砸一2000)2．开槽盘头螺钉(适用于GIj／167—2000)3．开槽沉头螺钉(适用于GB／168—2000)4．开槽半沉头螺钉(适用于GB／F69-一2000)、螺母一、螺母综述1．螺母的尺寸代号与标注(GB／15276-一1985)2．粗牙螺纹螺母的机械性能(G13／13098．2—2000)3．细牙螺纹螺母的机械性能(GB／13098．4—2000)二、螺母的尺寸1．c级六角螺母(GI／l4l一2000)2．1型六角螺母(GB／l6170一2000)3．细牙l型六角螺母(GB／r617l一2000)4．2型六角螺母(GB／116175—2000)三、螺母的重量1．小六角特扁细牙螺母(适用于G13／1808—1988)2．六角厚螺母(适用于GB／I56—1988)3．球面六角螺母(适用于GB／I804—1988)、自攻螺钉一、自攻螺钉综述1．自攻螺钉的尺寸代号与标注2．自攻螺钉用螺纹(cB厂I5280—1985)3．沉头和半沉头自攻螺钉用沉孔的有关结构尺寸(GB厂n52．2—1988)二、自攻螺钉的尺寸1．开槽盘头自攻螺钉(GB厂15282—1985)2．开槽沉头自攻螺钉(cB／15283—1985)3．开槽半沉头自攻螺钉(cB厂I5284—1985)三、自攻螺钉的重量1．开槽盘头自攻螺钉(适用于GB／15282—1985)2．开槽沉头自攻螺钉(适用于GB／15283—1985)3．开槽半沉头自攻螺钉(适用于GB厂5284—1985)4．十字槽盘头自攻螺钉(适用于cB／I845—1985)、木螺钉一、木螺钉综述1．木螺钉的尺寸代号与标注2．沉头和半沉头木螺钉用沉孔尺寸(GB ／11显2—1988)3．木螺钉的技术条件(cB／1922—1986)二、木螺钉的尺寸1．开槽圆头木螺钉的有关结构尺寸(G13僻1986)2．开槽沉头木螺钉的有关结构尺寸(Gln0D一1986)3．开槽半沉头木螺钉的有关结闯尺寸(GⅣ1101—1986)三、木螺钉的重量1．开槽圆头木螺钉(适用于cI199-一1986)2．开槽沉头木螺钉(适用于GI／r1130—1986)3．开槽半沉头木螺钉(适用于GB／1101—1986)、垫圈一、垫圈综述1．垫圈的尺寸代号与标注GⅣ15286-一1986)3．平垫圈的机械性能和表面处理4．弹簧垫圈的技术条件(GB／IW．1—1987)二、垫圈的尺寸1．A级小垫圈(GⅣ1848—1985、)2．A级平垫圈(GI{／1971—1985)3 7A级倒角型平垫圈(cB／1972—1985)三、垫圈的重量1．A级小垫圈(适用于cB／848—1985)2．A级平垫圈(适用于GB／1971—1985)3．A级倒角型平垫圈(适用于Gll197．2—1985)、挡圈一、挡圈综述1．当圈的尺寸代号与标注．弹性挡圈的技术条件(GB／1959．1—1986)3．钢丝挡圈的技术条件(GB／1959．2—1986)二、挡圈的尺寸1．A型孔用弹性挡圈(GB厂1893．1—1986)2．B型孔用弹性挡圈(GB厂I893．2—1986)3．A型轴用弹性挡圈(GB厂1894．1—1986)三、挡圈的重量1．A型孔用弹性挡圈(适用于GB／T893．1—1986)2．B型孔用弹性挡圈(适用于GB／I893．2一t986)3．A型轴用弹性挡圈(适用于GB／T894．1—1986)、销一、销的综述1．销的尺寸代号与标注2．开口销的技术条件(GB／119l一2000)3．销的技术条件(GB厂r121—1986)二、销的尺寸1．开口销(GB／19l一2000)2．不淬硬锈邢奥氏体不锈钢圆I赫肖(GB／n19．1—2f130)3．淬硬钢和马氏体不锈钢圆柱销(GB厂119．卜2000)4．不淬硬钢和奥氏体不锈钢内螺纹圆柱销(CB厂r120．1—2000)三、销的重量1．螺纹圆柱销(适用于GB／I878—1986)2．带孔销(适用于GB／I880-一1986)3．销轴(适用于GB／rI882—1986)4．开尾圆锥销(适用于GBI877—1986)、铆钉一、铆钉综述1．铆钉的尺寸代号与标注2．铆钉用通孔(GB厂r152．1—1988)3．铆钉的技术条件(GB／r116—1986)二、铆钉的尺寸1．半圆头铆钉(GB厂I867—1986)2．粗制半圆头铆钉(GB厂I863．1—1986)3．粗制小半圆头铆钉(GB／I863．2一1986)三、铆钉的重量1．半圆头铆钉(适用于GB／P867—1986)2．粗制半圆头铆钉(适用于GB／T863．1—1986)3．粗制小半圆头铆钉(适用于GB／I863．2—1986)4．平锥头铆钉(适用于GB厂I868一1986)、紧固件一组合件及连接副、焊钉无头焊钉(cB／r10432一1989)电弧螺柱焊用圆柱头焊钉(GB／T10433—2002)一、铆钉综述1．铆钉的尺寸代号与标注2．铆钉用通孔(GB厂r152．1—1988)3．铆钉的技术条件(GB／r116—1986)二、铆钉的尺寸1．半圆头铆钉(GB厂I867—1986)2．粗制半圆头铆钉(GB厂I863．1—1986)3．粗制小半圆头铆钉(GB／I863．2一1986)三、铆钉的重量1．半圆头铆钉(适用于GB／P867—1986)2．粗制半圆头铆钉(适用于GB／T863．1—1986)3．粗制小半圆头铆钉(适用于GB／I863．2—1986)4．平锥头铆钉(适用于GB厂I868一1986)第一篇标准紧固件生产技术基础知识第一章术语第二章标记和标注第三章结构要素第四章公差1．螺栓、螺钉和螺柱公差(c13厂13103l一2002)2．螺母公差(GI／13103．1—2002)3．自攻螺钉公差(GB厂13103．1—2002)第五章机械性能和工作性能1．螺栓、螺钉和螺柱(cB／13098．1—2000)2．螺母(GB厂13098．2—2000和c13／13098．4—2000)3．有效力矩型钢六角锁紧螺母(GI13098．9—2002)第六章试验及检测方法1．机械性能试验方法2．紧固件横向振动试验方法(Glj／r1043l一1989)3．螺纹紧固件轴向载荷疲劳试验方法(cIj／n3682～1992)第七章表面缺陷1．螺栓、螺钉和螺柱表面缺陷的一般要求(GB／T5779．1—2000)2．螺母表面缺陷(GB／15779．2—2000)3．螺栓、螺钉和螺柱表面缺陷的特殊要求(GB／i779．3—2000)第八章验收检查、标志与包装1．验收检查(cIj190．1—2002)2．标志与包装(GB／190．2—2002)第九章螺纹紧固件表面涂镀层1．电镀层(GB／15267．1—2002)2．非电解锌片涂层(GB／I5267．2—2002)第十章技术条件1．螺栓、螺钉、螺柱和螺母通用技术条件(GB／T16938—1997) 2．弹性垫圈技术条件(GB／rr94．1～94．3—1987)3．止动垫圈技术条件(GB厂198—1988)第二篇标准紧固件产品质量检验第一章螺栓一、螺栓综述1．螺栓的尺寸代号与标注(cB／15276—1985)2．六角产品的对边宽度(GB厂13104—1982)3．标准系列六角头螺栓的对边宽度和头部高度的极限值(GB／I5782—2000、GB厂r5783—2000)4．普通螺栓的螺纹长度(GB厂13106—1982)二、螺栓的尺寸1．c级六角头螺栓(GB／I5780—2000)2．c级全螺纹六角头螺栓(GB厂r5781—2000)3．六角头螺栓(GB厂r5782—2000)三、螺栓的重量1．B级细杆六角头螺栓(适用于GB／15784—1986)2．A和级六角头头部带槽螺栓(适用于Gl／1291—1988)3．十字憎凹穴六角头螺栓(适用于GB／rf西．2—19~08)第二章螺柱一、螺柱综述1．螺柱的尺寸代号与标注(GB／rF5276—1985)2．螺柱的有关结构尺寸3．螺柱的种类蔺介4．螺柱的用途简述二、螺柱的尺寸1．双头螺柱(bnl=l(1)(cI{厂1897—1988)2．双头螺柱(bnl=1．25d)(GB／1898—1988)3．双头螺柱(bm=1．5d)(GB／T899—1988)三、螺柱的重量1．双头螺柱(bm=ld)(适用于cB厂I897一1988)2．双头螺柱(bnl=1．25d)(适用于GB厂1898—1988)3．双头螺柱(bm=1．5d)(适用于GB厂11899—1988)第三章螺钉一、螺钉综述1．螺钉的尺寸代号与标注(GB厂r5276—1985)2．螺钉用十字槽(GB厂1944．1—1985)3．螺钉(和螺栓)用内六角花形(GB厂16188—2000)二、螺钉的尺寸1．开槽圆柱头螺钉(cB／I65—2000)2开槽盘头螺钉(cB厂F67—2000)3．开槽沉头螺钉(c13厂168～2000)三、螺钉的重量1．开槽圆柱头螺钉(适用于GB／1砸一2000)2．开槽盘头螺钉(适用于GIj／167—2000)3．开槽沉头螺钉(适用于GB／168—2000)4．开槽半沉头螺钉(适用于GB／F69-一2000)第四章螺母一、螺母综述1．螺母的尺寸代号与标注(GB／15276-一1985)2．粗牙螺纹螺母的机械性能(G13／13098．2—2000)3．细牙螺纹螺母的机械性能(GB／13098．4—2000)二、螺母的尺寸1．c级六角螺母(GI／l4l一2000)2．1型六角螺母(GB／l6170一2000)3．细牙l型六角螺母(GB／r617l一2000)4．2型六角螺母(GB／116175—2000)三、螺母的重量1．小六角特扁细牙螺母(适用于G13／1808—1988)2．六角厚螺母(适用于GB／I56—1988)3．球面六角螺母(适用于GB／I804—1988)第五章自攻螺钉一、自攻螺钉综述1．自攻螺钉的尺寸代号与标注2．自攻螺钉用螺纹(cB厂I5280—1985)3．沉头和半沉头自攻螺钉用沉孔的有关结构尺寸(GB厂n52．2—1988) 二、自攻螺钉的尺寸1．开槽盘头自攻螺钉(GB厂15282—1985)2．开槽沉头自攻螺钉(cB／15283—1985)3．开槽半沉头自攻螺钉(cB厂I5284—1985)三、自攻螺钉的重量1．开槽盘头自攻螺钉(适用于GB／15282—1985)2．开槽沉头自攻螺钉(适用于GB／15283—1985)3．开槽半沉头自攻螺钉(适用于GB厂5284—1985)4．十字槽盘头自攻螺钉(适用于cB／I845—1985)第六章木螺钉一、木螺钉综述1．木螺钉的尺寸代号与标注2．沉头和半沉头木螺钉用沉孔尺寸(GB／11显2—1988)3．木螺钉的技术条件(cB／1922—1986)二、木螺钉的尺寸1．开槽圆头木螺钉的有关结构尺寸(G13僻1986)2．开槽沉头木螺钉的有关结构尺寸(Gln0D一1986)3．开槽半沉头木螺钉的有关结闯尺寸(GⅣ1101—1986)三、木螺钉的重量1．开槽圆头木螺钉(适用于cI199-一1986)2．开槽沉头木螺钉(适用于GI／r1130—1986)3．开槽半沉头木螺钉(适用于GB／1101—1986)第七章垫圈一、垫圈综述1．垫圈的尺寸代号与标注GⅣ15286-一1986)3．平垫圈的机械性能和表面处理4．弹簧垫圈的技术条件(GB／IW．1—1987)二、垫圈的尺寸1．A级小垫圈(GⅣ1848—1985、)2．A级平垫圈(GI{／1971—1985)3 7A级倒角型平垫圈(cB／1972—1985)三、垫圈的重量1．A级小垫圈(适用于cB／848—1985)2．A级平垫圈(适用于GB／1971—1985)3．A级倒角型平垫圈(适用于Gll197．2—1985)第八章挡圈一、挡圈综述1．当圈的尺寸代号与标注：．弹性挡圈的技术条件(GB／1959．1—1986)3．钢丝挡圈的技术条件(GB／1959．2—1986)二、挡圈的尺寸1．A型孔用弹性挡圈(GB厂1893．1—1986)2．B型孔用弹性挡圈(GB厂I893．2—1986)3．A型轴用弹性挡圈(GB厂1894．1—1986)三、挡圈的重量1．A型孔用弹性挡圈(适用于GB／T893．1—1986)2．B型孔用弹性挡圈(适用于GB／I893．2一t986)3．A型轴用弹性挡圈(适用于GB／T894．1—1986)第九章销一、销的综述1．销的尺寸代号与标注2．开口销的技术条件(GB／119l一2000)3．销的技术条件(GB厂r121—1986)二、销的尺寸1．开口销(GB／19l一2000)2．不淬硬锈邢奥氏体不锈钢圆I赫肖(GB／n19．1—2f130) 3．淬硬钢和马氏体不锈钢圆柱销(GB厂119．卜2000) 4．不淬硬钢和奥氏体不锈钢内螺纹圆柱销(CB厂r120．1—2000)三、销的重量1．螺纹圆柱销(适用于GB／I878—1986)2．带孔销(适用于GB／I880-一：1986)3．销轴(适用于GB／rI882—1986)4．开尾圆锥销(适用于GBI877—1986)第十章铆钉一、铆钉综述1．铆钉的尺寸代号与标注2．铆钉用通孔(GB厂r152．1—1988)3．铆钉的技术条件(GB／r116—1986)二、铆钉的尺寸1．半圆头铆钉(GB厂I867—1986)2．粗制半圆头铆钉(GB厂I863．1—1986)3．粗制小半圆头铆钉(GB／I863．2一1986)三、铆钉的重量1．半圆头铆钉(适用于GB／P867—1986)2．粗制半圆头铆钉(适用于GB／T863．1—1986) 3．粗制小半圆头铆钉(适用于GB／I863．2—1986) 4．平锥头铆钉(适用于GB厂I868一1986)第十一章紧固件一组合件及连接副第十二章焊钉无头焊钉(cB／r10432一1989)电弧螺柱焊用圆柱头焊钉(GB／T10433—2002)第三篇新工艺管理概论第一章新工艺管理工作的意义及发展概况第二章新工艺及其管理的基本概念第三章全生命周期新工艺管理数字化系统第四章新工艺管理体系与责任制第四篇产品开发设计阶段的新工艺工作第一章生产的工艺准备第二章新工艺调查与研究第三章产品结构工艺性审查第四章零件结构的新工艺性第五章面向制造的设计技术第六章新工艺准备的计划与控制第五篇新工艺设计及其管理第一章新工艺方案和新工艺路线的设计第二章成组工艺设计第三章新工艺规程设计第四章计算机辅助新工艺过程设计第五章新工艺技术验证与工艺验证第六章数控程序编制第六篇工艺知识及其管理第一章知识与工艺知识概述第二章工艺知识分类和编码体系第三章工艺知识表达第四章=T二艺知识的存储第五章工艺知识数据仓库的优化第六章工艺知识挖掘第七章工艺知识的检索第八章工艺知识的发布第九章工艺知识管理水平评价。

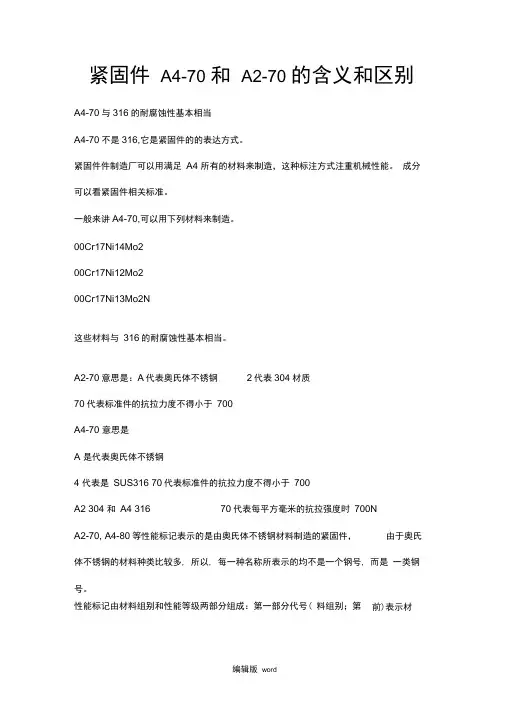

紧固件A4-70 和A2-70 的含义和区别A4-70与316的耐腐蚀性基本相当A4-70不是316,它是紧固件的的表达方式。

紧固件件制造厂可以用满足A4 所有的材料来制造，这种标注方式注重机械性能。

成分可以看紧固件相关标准。

一般来讲A4-70,可以用下列材料来制造。

00Cr17Ni14Mo200Cr17Ni12Mo200Cr17Ni13Mo2N这些材料与316的耐腐蚀性基本相当。

A2-70意思是：A代表奥氏体不锈钢2代表304材质70代表标准件的抗拉力度不得小于700A4-70 意思是A 是代表奥氏体不锈钢4 代表是SUS316 70代表标准件的抗拉力度不得小于700A2 304 和A4 316 70代表每平方毫米的抗拉强度时700NA2-70, A4-80等性能标记表示的是由奥氏体不锈钢材料制造的紧固件，由于奥氏体不锈钢的材料种类比较多, 所以, 每一种名称所表示的均不是一个钢号, 而是一类钢号。

性能标记由材料组别和性能等级两部分组成：第一部分代号( 料组别；第前)表示材二部分数字(“ -”后)表示产品的性能等级，其数字为公称抗拉强度(c b,mm*mm )的1/10。

材料组别分为A、C、F三类；A类表示奥氏体钢A1〜A5;具体详见GB3O98.6-2OO0补充：以上所列美国AISI/ASTM 中的钢号分别对应中国的奥氏体型钢号为：3O4-OCr19Ni9(OCr18Ni9)316- OCr17Ni12Mo2316L-OOCr17Ni14Mo2317- OCr19Ni13Mo3317L-OOCr19Ni13Mo3(OOCr17Ni14Mo3)(此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持)。

标准件的标记规范1、前言本标准适用于BOM、爆炸图、装配图及部件图、工序作业指导书、检验与试验作业指导书等技术文件。

2、引用或参考标准GB/T1237-2000《紧固件的标记方法》GB/T117-2000《圆锥销》GB/T 118-2000《内螺纹圆锥销》GB/T 119.1-2000《普通圆柱销》GB/T 879.1-2000《弹性圆柱销》GB/T 91-2000《开口销》GB/T 65-2016《开槽圆柱头螺钉》GB/T 67-2008《开槽盘头螺钉》GB/T 70.1-2008《内六角圆柱头螺钉》 GB /T 2671.2-2004《内六角花形圆柱头螺钉》GB/T 68-2016《开槽沉头螺钉》 GB/T 69-2016《开槽半沉头螺钉》GB/T 818-2016《十字槽盘头螺钉》 GB/T 819.1-2016《十字槽沉头螺钉》GB/T 83-1988《方头长圆柱球面端紧定螺钉》GB/T 41-2016《1型六角螺母—C级》GB/T 9457-1988《1型六角开槽螺母—细牙—A和B级》GB/T 6172.1-2016《六角薄螺母—A和B级一倒角》GB/T 6174-2016《六角薄螺母—B级—无倒角》GB 6178-1986《1型六角开槽螺母—A和B级》GB/T 812-1988《圆螺母》GB /T 97.1-2002《平垫圈A级》 GB 894.1-1986《轴用弹性挡圈—A型》GB 93-1987《标准型弹簧垫圈》GB 893.1-1986《孔用弹性挡圈—A型》GB 863.1-1986《半圆头铆钉》GB 865-1986《沉头铆钉》GB/T 872-1986《扁平头铆钉》GB 876-1986《空心铆钉》3、螺钉 (螺栓、螺丝)3.1 螺钉常见的头型圆柱头平圆头大扁头沉头半沉头六角头六角垫圈头平圆垫圈头防松垫圈头大平头3.2 螺钉顶部常用的槽型:一字槽十字槽一十字槽 H字槽梅花槽三角槽内六角三翼槽3.3常用螺钉的尾端与代码A B AB BT T C3.4螺钉的标记名称+末端代码特征代号+规格×长度槽型、头型表面处理或材料%标记说明：%a) 螺纹的特征代号：“ST”表示自攻；“M”表示标准普通螺纹。

Q/CC 长城汽车股份有限公司企业标准Q/CC 030—2012代替Q/CC 030-2011紧固件、基础通用零部件编号规则及选用规范○a2012 - 08 - 31发布2012 - 10 - 01实施标准文件更改状态记录目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 标准件编号规则及选用规范 (2)5 基础通用件编号规则及选用规范 (7)6 紧固件○a的选用流程 (8)7 基础通用零部件 (9)附录A（规范性附录）标准件的机械性能、材料及其代号 (11)附录B（规范性附录）标准件的表面处理方式及其代号 (13)附录C（规范性附录）卡扣式气门嘴型号与国外型号对照表 (14)附录D（规范性附录）企业标准件品种代号及示例 (15)。

前言为实现产品设计平台化、标准化，特制定《紧固件○a、基础通用零部件编号规则及选用规范》。

本标准的宗旨是规范设计、方便选用、节约设计制造成本。

本标准的长远目标是建成完善的紧固件○a 数据库平台，并使全公司共享，从而达到规范设计、方便选用、节约成本的目的。

本标准与Q/CC 030-2011相比，除编辑性修改外主要变化如下：——增加了紧固件○a的相关选用要求（见4.3）；——增加了防滑齿的分型代号（见4.4.5）；——增加了常用直径与螺距标准组合系列（见表1）；——4.4.5条中Q/CC JT098-2010改为Q/CC JT098；——删除了附录C标准件、基础通用件的选用流程；——删除了附录E（表E.1《新增标准件、基础通用件申请单》，表E.2 《主要参数或应用场合的填写示例》）。

本标准附录A、附录B、附录C、附录D为规范性附录。

本标准由长城汽车股份有限公司技术中心提出。

本标准由长城汽车股份有限公司技术中心标准化部归口。

本标准由长城汽车股份有限公司技术中心标准化部负责起草。

本标准主要起草人：林永先、陈铄、魏庆、李洋、梁玉栋、宋亚娟、杜晓琳、石仲伟、张勇、张富国、岳毅。

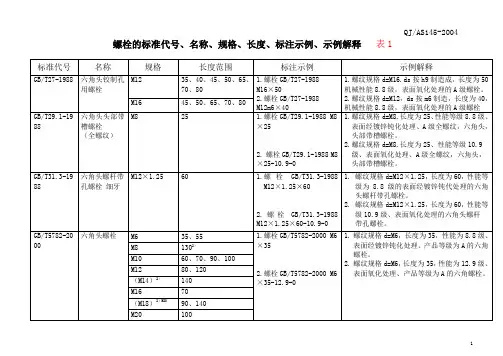

QJ/AS145-2004 螺栓的标准代号、名称、规格、长度、标注示例、示例解释表1
QJ/AS145-2004续表1
QJ/TAS145-2004 优选螺钉的标准代号、规格、长度范围、标注示例、示例解释表2
QJ/TAS145-2004优选自攻螺钉的标准代号、名称、规格、长度范围、标注示例、示例解释表3
优选自攻螺钉的标准代号、名称、规格、长度范围、标注示例、示例解释表4
QJ/TAS145-2004优选螺母标准代号、名称、规格、标注示例、示例解释表5
QJ/TAS145-2004
QJ/TAS145-2004
QJ/TAS145-2004优选垫圈标准代号、名称、规格、标注示例、示例解释表6
优选销标准代号、名称、规格、标注示例、示例解释表7
优选铆钉标准代号、名称、规格、标注示例、示例解释表8
QJ/TAS145-2004。
