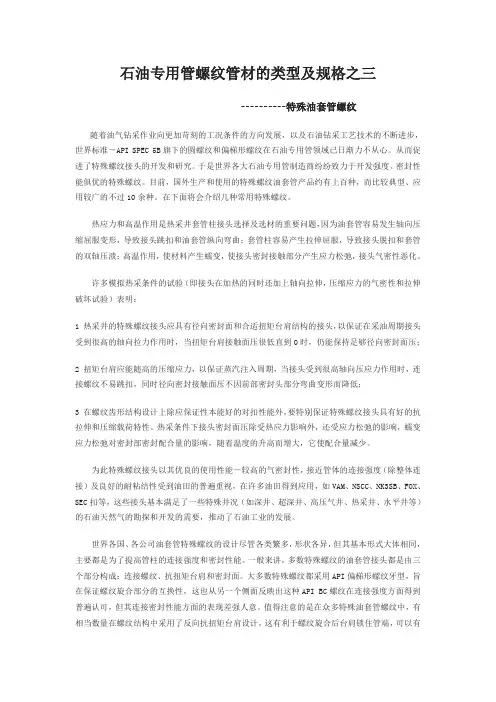

石油专用管螺纹管材的类型及规格之三----------特殊油套管螺纹随着油气钻采作业向更加苛刻的工况条件的方向发展，以及石油钻采工艺技术的不断进步，世界标准－API SPEC 5B旗下的圆螺纹和偏梯形螺纹在石油专用管领域已日渐力不从心。

从而促进了特殊螺纹接头的开发和研究。

于是世界各大石油专用管制造商纷纷致力于开发强度、密封性能俱优的特殊螺纹。

目前，国外生产和使用的特殊螺纹油套管产品约有上百种，而比较典型、应用较广的不过10余种。

在下面将会介绍几种常用特殊螺纹。

热应力和高温作用是热采井套管柱接头选择及选材的重要问题，因为油套管容易发生轴向压缩屈服变形，导致接头跳扣和油套管纵向弯曲；套管柱容易产生拉伸屈服，导致接头脱扣和套管的双轴压溃；高温作用，使材料产生蠕变，使接头密封接触部分产生应力松弛，接头气密性恶化。

许多模拟热采条件的试验（即接头在加热的同时还加上轴向拉伸，压缩应力的气密性和拉伸破坏试验）表明：1 热采井的特殊螺纹接头应具有径向密封面和合适扭矩台肩结构的接头，以保证在采油周期接头受到很高的轴向拉力作用时，当扭矩台肩接触面压很低直到0时，仍能保持足够径向密封面压；2 扭矩台肩应能随高的压缩应力，以保证蒸汽注入周期，当接头受到很高轴向压应力作用时，连接螺纹不易跳扣，同时径向密封接触面压不因前部密封头部分弯曲变形而降低；3 在螺纹齿形结构设计上除应保证性本能好的对扣性能外，要特别保证特殊螺纹接头具有好的抗拉伸和压缩载荷特性。

热采条件下接头密封面压除受热应力影响外，还受应力松弛的影响，蠕变应力松弛对密封部密封配合量的影响，随着温度的升高而增大，它使配合量减少。

为此特殊螺纹接头以其优良的使用性能－较高的气密封性，接近管体的连接强度（除整体连接）及良好的耐粘结性受到油田的普遍重视，在许多油田得到应用，如VAM、NSCC、NK3SB、FOX、SEC扣等，这些接头基本满足了一些特殊井况（如深井、超深井、高压气井、热采井、水平井等）的石油天然气的勘探和开发的需要，推动了石油工业的发展。

气管接头螺纹规格表
一、规格型号
气管接头的规格型号通常根据其内径（ID）或外径（OD）进行标识。

常见的规格包括：1/8英寸、1/4英寸、3/8英寸、1/2英寸、3/4英寸和1英寸等。

二、螺距
螺距指的是相邻两个螺纹之间的距离。

常见的气管接头螺距有：1.0毫米、1.5毫米、2.0毫米和3.0毫米等。

螺距的选择取决于特定的应用需求，包括气体的流量和压力等。

三、材质
气管接头的材质必须能够承受气体的压力和摩擦，且具有良好的耐腐蚀性。

常见的材质包括：黄铜、碳钢、不锈钢和铝合金等。

其中，不锈钢和黄铜因其良好的耐腐蚀性和强度而被广泛使用。

四、表面处理
气管接头的表面处理可以增强其抗腐蚀性和美观度。

常见的表面处理方法包括：镀锌、镀铬、喷塑和喷漆等。

这些表面处理方法可以有效地提高气管接头的寿命和可靠性。

五、压力等级
气管接头的压力等级取决于其能承受的最大气体压力。

常见的压力等级包括：低压、中压和高压。

使用时，必须根据气体的压力选择合适压力等级的接头，以确保安全。

液压油管接头形式和对应油管尺寸一、螺纹接头形式1.常用螺纹接头：常用螺纹接头有紧固螺纹接头、泄漏螺纹接头、旋转螺纹接头等，它们分别用于连接直管与直管、直管与转向轴、旋转接头与油管等。

2.螺纹接头尺寸：螺纹接头的尺寸主要包括螺纹直径和螺纹步距两个参数，常用的油管尺寸有以下几种：- M10×1：螺纹直径10mm，步距1mm；- M12×1.5：螺纹直径12mm，步距1.5mm；- M14×1.5：螺纹直径14mm，步距1.5mm；- M16×2：螺纹直径16mm，步距2mm；- M18×1.5：螺纹直径18mm，步距1.5mm；- M22×1.5：螺纹直径22mm，步距1.5mm；- M27×2：螺纹直径27mm，步距2mm；- M33×2：螺纹直径33mm，步距2mm。

这些尺寸可以根据不同的液压系统要求选择，同时也可以根据实际需要进行定制。

二、垫圈接头形式1.常用垫圈接头：常用垫圈接头有锥形接头、平面接头等，它们主要用于连接高压管路和液压阀等。

2.垫圈接头尺寸：垫圈接头的尺寸主要包括孔径和厚度两个参数，常用的油管尺寸有以下几种：- 6×1：孔径6mm，厚度1mm；- 8×1.5：孔径8mm，厚度1.5mm；- 10×2：孔径10mm，厚度2mm；- 12×2：孔径12mm，厚度2mm；- 14×2：孔径14mm，厚度2mm；- 16×2：孔径16mm，厚度2mm；- 18×2：孔径18mm，厚度2mm；- 22×2.5：孔径22mm，厚度2.5mm；- 25×2.5：孔径25mm，厚度2.5mm。

这些尺寸也可以根据不同的液压系统要求进行选择和定制。

除了螺纹接头和垫圈接头，还有一些其他形式的液压油管接头，如弯头接头、四通接头等。

这些接头形式都有各自特点和适用范围，根据液压系统的需求进行选择。

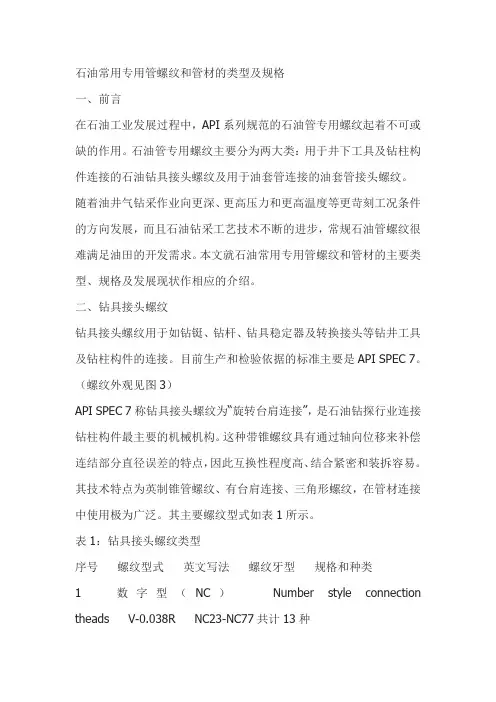

石油常用专用管螺纹和管材的类型及规格一、前言在石油工业发展过程中，API系列规范的石油管专用螺纹起着不可或缺的作用。

石油管专用螺纹主要分为两大类：用于井下工具及钻柱构件连接的石油钻具接头螺纹及用于油套管连接的油套管接头螺纹。

随着油井气钻采作业向更深、更高压力和更高温度等更苛刻工况条件的方向发展，而且石油钻采工艺技术不断的进步，常规石油管螺纹很难满足油田的开发需求。

本文就石油常用专用管螺纹和管材的主要类型、规格及发展现状作相应的介绍。

二、钻具接头螺纹钻具接头螺纹用于如钻铤、钻杆、钻具稳定器及转换接头等钻井工具及钻柱构件的连接。

目前生产和检验依据的标准主要是API SPEC 7。

（螺纹外观见图3）API SPEC 7称钻具接头螺纹为“旋转台肩连接”，是石油钻探行业连接钻柱构件最主要的机械机构。

这种带锥螺纹具有通过轴向位移来补偿连结部分直径误差的特点，因此互换性程度高、结合紧密和装拆容易。

其技术特点为英制锥管螺纹、有台肩连接、三角形螺纹，在管材连接中使用极为广泛。

其主要螺纹型式如表1所示。

表1：钻具接头螺纹类型序号螺纹型式英文写法螺纹牙型规格和种类1 数字型（NC）Number style connection theads V-0.038R NC23-NC77共计13种2 内平型（IF）Internal-flush style connection threads V-0.065 23/8in-51/2in共计6种3 贯眼型（FH）Full-hole style connection threads V-0.065V-0.050V-0.040 31/2in-65/8in共计5种4 正规型（REG）Regular style connection threads V-0.050V-0.040 23/8in-85/8in共计8种1. 内平型螺纹该型钻具接头螺纹连接外加厚或内外加厚钻杆，形成钻杆接头内径、管体加厚内径和管体内径相等或近似的通径。
