ThinkPad T 详细拆机教程

ThinkPad-T详细拆机教程————————————————————————————————作者：————————————————————————————————日期：今天教大家如何给T430清理风扇，更换光驱，更换硬盘，更换键盘，升级内存，更换屏幕，更换B壳，C壳，更换屏的轴教程。

有把握的黑友可自己换，也可以拿到动态科技免费更换。

马上开始：配件：需要更换的配件清理风扇的工具：硅胶，气吹，刷子和螺丝刀1.更换光驱：光驱属于热插拔的，不需要拆任何螺丝，将电脑断电后，把下图中左边第一个锁顺箭头方向推开不放，再将光驱推出即可。

2.更换硬盘：把途中唯一画圈的螺丝拧松（硬盘盖上的），注意：螺丝取不下来。

用指甲或者卡片从缝隙里向右推开，右手从USB口出稍往上方推动，盖就取下了。

下图圈住的黑色拉带，默认放在硬盘的上下缝隙里，将其取出，拉出硬盘即可。

3.更换内存和升级内存将下图中2个螺丝拧松（注：螺丝取不下来），把盖子取下，即可看到空余的卡槽。

插入内存时，将内存从45度左右插入卡槽，按下内存到两边金属卡条下，卡住即可。

拆内存时，将金属卡条向两边掰开，内存即可弹出取下。

4.更换键盘首先将内存盖拆掉，只拆小盖里的2颗螺丝即可拆下键盘（下图小盖里面画圈的螺丝取下）。

别的螺丝不动上图2个螺丝取下后，翻开显示器，将键盘上屏幕方向平移，知道下面红线缝隙变大即可取下键盘。

注意键盘下有线。

将键盘线拔开5.更换掌托（C壳）将光驱拔出，内存盖取下，下图画圈的螺丝取下，翻开盖子。

取下键盘后，再将下图画圈的螺丝取下。

先把C壳底边扣出缝隙来，下图中右手边也有扣开（向上扣即可）。

再将C壳光驱位置处，同样扣出缝隙然后将电脑放平，从里（风扇处）向外摇动，即可取下掌托。

注：掌托下有线将线拔开ok了!6.更换风扇，清理风扇将下图画圈的螺丝取下，注意风上的4个螺丝拧松即可，一定是对角线拧松，每个螺丝拧2-3圈接下一个，直到拧松。

不然风扇会变形。

IBM T系列T40 T41 T42 T43拆机图我是比较喜欢拆机的，笔记本的拆卸方法基本套路都差不多。

我先以比较经典的IBM t4系列笔记本为例讲解一这款笔记本的拆借方法。

我会陆续把我总结的一些笔记本相关的资料发在这里和我的网站欢迎交流哈。

本贴原发自俺的网站/zy/ibmchai.htmlIBM ThinkPad的偏执狂很多，我就是其中之一。

所以要把它的结构搞清楚，笔记本保养中最重要的一条就是笔记本内部灰尘特别是风扇的灰尘清理，灰尘积累过多散热器散热障碍对小黑可是很大大伤害。

好了我来图文说明一下小黑的结构和拆解过程。

IBM T系列的T40 T41 T42 T43的结构、外形、接口、架构都是完全一样的,所以拆机图也是完全一样的。

本文只针对细心大胆的IBM粉丝们，责任自负啊哈哈哈。

其实也没啥风险，拆的时候小心点，别暴力就行了。

图1首先拆掉电池，硬盘和光驱如图1中，是笔记本背面。

红色点标注的螺丝是拆键盘和掌托的螺丝，把这些螺丝全部拧下，就可以拿下键盘和掌托了，这个也是最常用的，因为一般情况的清理、添加键盘下内存、无线网卡拆卸，只需要拆掉键盘和掌托就可以了。

右下角黄色圈的螺丝是硬盘固定螺丝，拆下后就可以把硬盘拔出来了。

图2如图2中所示，轻轻掀开键盘和掌托，注意键盘和掌托都和主板都是有连接线的，把连接线的插头拔下来，键盘掌托就完全取下来了。

图3键盘和掌托拿下后，小黑的内部全貌就露出来了。

现在来介绍一下看到的各个元件。

左上角带一个白色条码的小设备是内置蓝牙或是猫，现在一般人都不用这个设备了。

左侧中间的是CPU风扇和散热器，这个可是个重要部件啊，一年半载的就应该拆开键盘来清理一下风扇的灰尘，有利健康的。

T43和一部分高分的T41 T42用的是长管风扇，就是把显卡也给覆盖了。

如果风扇因为时间长后噪音大或是风扇报错了，就需要向风扇里加点润滑油了，详细的在我写的风扇保养里，过几天就写，呵呵。

风扇下边就是PCMCI插槽，就是右下角的白色大铁片，这个一般也很少用，就是插一些外置扩展设备的，例如外置CDMA无线上网卡或扩展USB卡等。

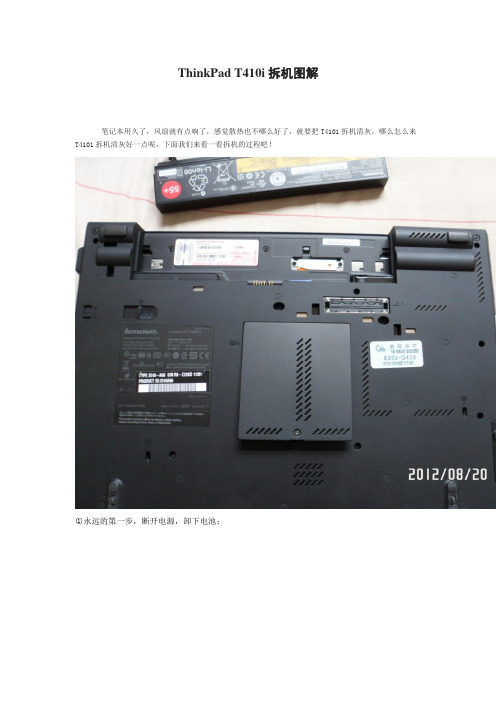

ThinkPad T410i拆机图解
笔记本用久了，风扇就有点响了，感觉散热也不哪么好了，就要把T410i拆机清灰，哪么怎么来T410i拆机清灰好一点呢，下面我们来看一看拆机的过程吧！
○1永远的第一步，断开电源，卸下电池；
○2打开内存盖，揭开盖子，拧下有键盘标示的螺丝；T410i只需要拧下两颗螺丝就可以轻松卸下键盘；1号螺丝内存盖螺丝，2号螺丝内存盖内的螺丝；
为了保险起见，先把能卸下的东东都拆了，硬盘1T的~
开始拆了，IBM 经典的T系列的拆卸，永远都是从键盘开始~~
拿掉键盘，看到T410i的内部，很结实钢筋龙骨，这里需要拧掉4颗螺丝才能卸掉C面板~~
○3C面板打开，看左上角，要卸下风扇，要把边上的音响固定螺丝松开~
为什么会这么脏呢，我很少用这个本本哦~
○4卸下散热片，这个很简单大家都会，看看这原装的U，还带了个罩，P6300~~
散热片卸的时候记得把风扇电源拔掉，装回去的时候也一定记得插上~（注：可编辑下载，若有不当之处，请指正，谢谢!）。

ThinkPad T410i拆机图解
笔记本用久了，风扇就有点响了，感觉散热也不哪么好了，就要把T410i拆机清灰，哪么怎么来T410i拆机清灰好一点呢，下面我们来看一看拆机的过程吧！
○1永远的第一步，断开电源，卸下电池；
○2打开内存盖，揭开盖子，拧下有键盘标示的螺丝；T410i只需要拧下两颗螺丝就可以轻松卸下键盘；1号螺丝内存盖螺丝，2号螺丝内存盖内的螺丝；
为了保险起见，先把能卸下的东东都拆了，硬盘1T的~
开始拆了，IBM 经典的T系列的拆卸，永远都是从键盘开始~~
拿掉键盘，看到T410i的内部，很结实钢筋龙骨，这里需要拧掉4颗螺丝才能卸掉C面板~~
○3C面板打开，看左上角，要卸下风扇，要把边上的音响固定螺丝松开~
为什么会这么脏呢，我很少用这个本本哦~
○4卸下散热片，这个很简单大家都会，看看这原装的U，还带了个罩，P6300~~
散热片卸的时候记得把风扇电源拔掉，装回去的时候也一定记得插上~
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

IBM T60完超详细拆机图解精确到每颗镙丝,IBM ThinkPad T60完全拆机手册.ThinkPad T系列可以说是时下商务机型中最具代表色的、最受商务人士好评的机型。

虽然在联想收购IBM PC业务之后，推出的几款ThinkPad在一些细节、应用软件等方面已经同之前有所差异，但在外观上的改变一直都不大，因此仍然受到不少小黑FANS的爱戴。

今年ThinkPad T系列最受关注的当然是采用Napa平台的T60系列。

备受关注的ThinkPad T60目前ThinkPad T60系列价格日趋平易（最低配的水货机型价格已经跌至8600元），而随着今年一些超高性价比的学生机的上市，更是吸引了很多用户的购买欲。

但是，相信大家已经知道，早先关于一批T60主板出现“飞线”，让很多用户对ThinkPad的质量质疑；另外，一些已经购机的用户对自己的机器也不是很了解，所以有些升级，比如升级内存，都无法自己完成，所以现在我们特意拿出一台T60-CB5来做一次完全拆机，并将全部过程和详细的步骤拍成图片并配以文字。

相信看了下面的文章会排除所有疑问，甚至可以完全可以轻轻松松的拆装一台T60了。

点此查看更多ThinkPad T60系列报价把机器上拆下来的主要螺丝总共52个，9种类型的螺丝，不算多也不算少，主要每种螺丝都很相似，稍有不慎就有可能造成装不上或者最后多出来几个……不过仔细看完我们这篇文章然后按照我们的分类方法来区分螺丝还是非常简单的，主要心细就可以了。

看到那么多的螺丝不用害怕，我们在下面会详细地列出那个螺丝是在哪里拆下来的。

上图即是笔记本背面螺丝的大概分布。

拆解，首先先把电池拆下来：再来卸掌托。

看图上面的标志，拆掉有同样的标志四个螺丝就可以了。

拧下另外的螺丝后，就可以成功地把掌托卸下来了。

如下图：如上图，ThinkPad T60的两条内存插槽都设置在掌托下，要想更换内存必须完成这一步。

接下来咱们拆键盘，因为之前已经拆了掌托的四个螺丝了，所以这次只需要再拆一个螺丝就可以把键盘拆下来了，如图：接下来只需要将键盘往上提就可以卸下键盘了：接下来我们来看一下机器内部的大致构造：点击放大可查看更清晰大图下面，对照上面的图，我们给大家简单介绍一下ThinkPad T60各个部件的特征：·风扇总成：T60的风扇相比T43的风扇多了进风和出风口，所以T60的散热要比T43的更好。

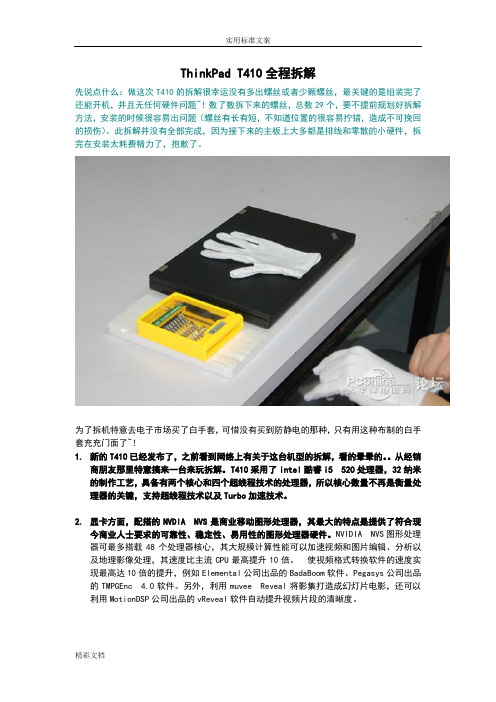

ThinkPad T410全程拆解先说点什么：做这次T410的拆解很幸运没有多出螺丝或者少颗螺丝，最关键的是组装完了还能开机，并且无任何硬件问题~！数了数拆下来的螺丝，总数29个，要不提前规划好拆解方法，安装的时候很容易出问题（螺丝有长有短，不知道位置的很容易拧错，造成不可挽回的损伤）。

此拆解并没有全部完成，因为接下来的主板上大多都是排线和零散的小硬件，拆完在安装太耗费精力了，抱歉了。

为了拆机特意去电子市场买了白手套，可惜没有买到防静电的那种，只有用这种布制的白手套充充门面了~！1.新的T410已经发布了，之前看到网络上有关于这台机型的拆解，看的晕晕的。

从经销商朋友那里特意搞来一台来玩拆解。

T410采用了intel酷睿i5 520处理器，32纳米的制作工艺，具备有两个核心和四个超线程技术的处理器，所以核心数量不再是衡量处理器的关键，支持超线程技术以及Turbo加速技术。

2.显卡方面，配搭的NVDIA NVS是商业移动图形处理器，其最大的特点是提供了符合现今商业人士要求的可靠性、稳定性、易用性的图形处理器硬件。

NVIDIA NVS图形处理器可最多搭载48个处理器核心，其大规模计算性能可以加速视频和图片编辑、分析以及地理影像处理，其速度比主流CPU最高提升10倍。

使视频格式转换软件的速度实现最高达10倍的提升，例如Elemental公司出品的BadaBoom软件、Pegasys公司出品的TMPGEnc 4.0软件。

另外，利用muvee Reveal将影集打造成幻灯片电影，还可以利用MotionDSP公司出品的vReveal软件自动提升视频片段的清晰度。

首先看看它的配置吧~！处理器：Intel Core i5 520M 主频2.40GHz显卡：nVIDIA Quadro NVS3100M 256MB内存：2GB DDR3内存硬盘：日立250GB（5400转SATA-II接口8MB缓存）屏幕：16：10 (1280×800)分辨率电池：六芯11.1V 5200mAh锂电池价格：7499元-------------------------------------------------------------------好了~！不罗嗦了~！下面直接上拆解图~！关机后拔掉电池，然后用螺丝刀把硬盘上的螺丝拧开，保护盖去掉后硬盘就可以直接抽出来了，很简单。

IBM ThinkPad T40/41/42/43完全拆解图文指南(精确到每颗螺丝)关于T60的拆机指南我不会发,担心客户自己拆机器,因为没过保修,发了指南的话到时候肯定有手痒痒的,万一拆坏了又要跟商家扯皮了.....到目前为止,T40/T42/T43全系列机型正是服役的阶段,而好多机器都应该已经过保修了,因此大家可以自行拆开清理机器,不必去专门跑到维修处清理机器,因为机器用的时间也比较长了,可以说有必要清理下风扇部分,给CPU散热加点硅脂,另外有些人需要加个蓝牙,内存或者自己升级下板子CPU什么的.....本贴为大家提供些方便!T4X的架构是完全一样的,也就是说.接口.布局.功能键.螺丝.等所有构造都是完全一样的,因此本帖适合所有IBM T4X全系列机型!图片附件: [图片中是IBM T4X机型的螺丝规格] DSCN7495.JPG (2006-9-15 15:07, 47.98 K)上图为机体所有的螺丝规格,大家再拆完以后装的时候肯定不知道具体某个螺丝应该在哪个位置,相信就算你拆过机器4--5次,如果没有非常非常详尽的备用资料,装起来的机器肯定会多几个螺丝,或者几个螺丝位置上错了,把外壳打穿了或者装配不合适等问题......详细看完本帖,装机器的时候相信不会出现多螺丝或者装配不好的情况,下面会详细介绍每个规格螺丝的具体位置........图片附件: [一个T4X机体所有的螺丝] DSCN7500.JPG (2006-9-15 15:07, 38.48 K)上面图片为机器所有的螺丝.....图片附件: 完整T4X背部螺丝介绍.JPG (2006-9-15 16:05, 137.56 K)上面图片介绍:1.最大号螺丝为最整个机器中最长的螺丝,螺丝穿过机器骨架,直接拧到Ｕ形筐上面了,整个机器总共有2个最大号螺丝!2.电池锁扣电池锁扣有２个,拔电池的时候将两个锁扣往右边拨动,然后电池就能轻松取下,平时两个锁扣最好都锁上,不然电池松动的间隙比较大!3.锁光驱螺丝这个螺丝出厂的时候没有上在机器上,而是放在说明书的袋子里面,这个螺丝是六棱的,螺丝刀不好找,一般没必要上上去，如果上上去的话光驱就拔不下来了,有时候因为颠簸震动机器认不到光驱,将光驱重新插拔就可以认到了!4.内存槽螺丝背面哪个是个内存槽,如果想加再机器另外加条内存拆这个一个螺丝即可将内存盖子打开,T4X总共2个内存槽,键盘下面一个,机器后面一个,机器后面哪个是方便客户自己加内存的!5.三号键盘螺丝如果想换键盘下面的内存,或者加装蓝牙模块,或者加装无线模块,或者拆扳子必须拆键盘了,锁键盘的螺丝为3号螺丝,总共4颗螺丝锁着键盘,将4个3号螺丝拧下后,将键盘往上推,然后键盘就下来了!6.三号螺丝这个螺丝规格同锁键盘的螺丝是一样的,3号螺丝机器背面有3颗,这3颗螺丝分别锁着左边条形骨架,就是风扇散热孔那里哪个,下面的2个3号是锁在喇叭上面的7.四号螺丝这个螺丝长度仅次于最大号螺丝,如果想拆U性筐板子与掌拖必须拆掉背面的4颗4号螺丝!8.一号圆头螺丝这个螺丝机器背面总共有2颗,这个装的时候经常搞错,大家装的时候注意就是了!9.一号平头螺丝机器背面总共有4颗,是锁掌拖的,螺丝在机器背面图片中黑色胶垫下面!10.二号白色螺丝这个螺丝整个机器只有一个,因为哪个位置是靠近PCMCI接口,因此造成了那里强度一定要大,所以比1号螺丝要长一些,大家不要装的不要搞错了,一般这个螺丝经常搞错!11.蓝圈中为键盘漏水口大家不要以为这个是螺丝孔装机器的时候将螺丝拧进去....那样的话就麻烦了呵呵......图片附件: [3号,4号,内存螺丝特写] DSCN7427.JPG (2006-9-15 17:10, 39.93 K)上面图片中,红圈中为3号螺丝,有个键盘的标志,意思是锁键盘的,如果拆键盘必须拆掉这个螺丝.蓝圈中的内存螺丝边上有个IC的标志.绿圈中4号螺丝也有一个IC的标志,如果拆无线模块,风扇等什么的必须拆这个螺丝!图片附件: [硬盘螺丝] DSCN7431.JPG (2006-9-15 17:15, 39.54 K)图上为硬盘螺丝,拆掉这个螺丝,将硬盘外外拉即可将硬盘拆掉了!图片附件: [光驱卡点] DSCN7434.JPG (2006-9-15 17:15, 31.53 K)图上为光驱卡点,将光驱卡点拨动,拉弹出来的弹片即可将光驱取下!图片附件: [2号白螺丝外观与位置一般容易上错来个特写] DSCN7440.JPG (2006-9-15 17:24, 28.15 K)图片附件: [大号螺丝位置如果搞错的话机器被打穿] DSCN7442.JPG (2006-9-15 17:24, 56.29 K)图片附件: [另外一条大号螺丝外观与位置] DSCN7443.JPG (2006-9-15 17:26, 38.61 K)图片附件: [锁屏轴的2颗螺丝,这个螺丝总共4颗] DSCN7445.JPG (2006-9-15 17:26, 46.8 K)图片附件: [如果屏幕松动一般是因为这螺丝松了造成的] DSCN7446.JPG (2006-9-15 17:30, 42.33 K)外部螺丝拆解介绍完毕!下面一个图片点看大图!图片附件: [拆掉键盘掌拖内部介绍] 内部完整介绍.JPG (2006-9-15 18:16, 144.94 K)1.U形筐图片中所示,一个黑色的U形的工程塑料就是U形筐,拆完背部所有螺丝,拿掉键盘掌拖以后,U 形筐就剩左下角一个螺丝了,拆完那一个螺丝U形筐就可以取下来了!2.蓝牙或者猫蓝牙或者猫有2个3号螺丝锁着,拆完这2个3号螺丝就可以取下蓝牙或者猫了,如果你机器无蓝牙买个蓝牙猫二合一模块买个模块将猫替代即可!3.键盘下的内存 T4X机器提供2个内存槽图片中的是键盘下面的一个,另外一个在机器背部,方便客户升级内存!4.光驱骨架有3颗3号螺丝与3颗白色最小号螺丝锁在D壳上,T4X的这个骨架结构同T6X无法比,至少T6X骨架结构是目前T系列中最强的!5.CPU风扇一体散热风扇T43的风扇噪音是普遍现象因为T40/41/42因为散热不是非常理想导致显卡虚焊的很多,而T43的风扇外观上明显比T40/41/42/多铜导热管粗了不少,并且显卡部位多了一块铜,以便良好散热,同时43风扇的功率比40/41/42也稍微大点,并且在风扇电路控制上也比40/41/42更灵敏,功率的提升+电路的灵敏是造成T43风扇噪音大并长时间运转的原因,如果风扇噪音跟直升机一样,那就将风扇拆下,清理掉灰尘,然后稍微加点缝纫机用的油,然后给CPU加点硅脂,呵护下你干活的黑伙计.....6.PCMCI插槽很多人买回机器问这个是做什么的,这个是插PCMCI设备的,例如PC卡的有线网络卡,GPRS无线网卡,无线网卡,等设备...7.无线网卡如果你的机器是早期的40/41/42 好多机器装的都是802.11B.11M的无线网卡,现在B+G的陆游器也非常便宜了,想升级无线网卡更换原来的模块即可8.BIOS电池如果你的机器系统密码或者BIOS密码忘记了,将这个黄色的电池取下,取掉电池,取掉硬盘(防止存剩余电量),然后插上键盘,用力按电源开关坚持30秒,让扳子彻底放电完毕,然后开机系统密码肯定能清掉,但是BIOS密码有时候能清掉,因为一些BIOS密码有时候没有写入芯片,这个时候放电就能清掉,但超级用户密码往往写进芯片了,这个时候只有更换芯品了(T40/41/42,解超级用户密码非常简单,T43就相对复杂很多,而T60同T43一样复杂,因为是结合指纹来设计超级用户密码的因此复杂一些,具体细节不一一阐述,毕竟能解T60超级用户密码的人现在不多.)9.硬盘骨架这个没什么可说的了...10.喇叭可以看到很薄,这也就是导致IBM喇叭效果很差劲的原因,因为太薄了...图片附件: U.JPG (2006-9-16 10:44, 47.03 K)上图拆掉掌拖,键盘后唯一一颗锁U形筐的螺丝位置,这个螺丝是1号圆头螺丝,拆掉这一个螺丝即可将U 形筐取下!图片附件: 风扇.JPG (2006-9-16 10:44, 62.79 K)风扇有3颗3号螺丝锁着,上面图片为螺丝位置!图片附件: DSCN7459.JPG (2006-9-16 10:52, 46.28 K)上图为U形筐最后一个螺丝的位置与规格图片,值得提醒的是红圈中的位置,装的时候没有经验的往往装错,一定要注意:红圈中,工程塑料U形筐在上,PCMCI骨架在中,机器左条状骨架在下,如果PCMCI骨架在上的话,会造成机器哪个部分缝隙比正常的大0.5毫米左右,这个细微差距大家不会察觉,但是机器在用半年左右左边掌拖会断裂,男士的手重,半年一般哪个部位就断裂了,女士估计用个7-9个月吧呵呵.....图片附件: DSCN7466.JPG (2006-9-16 10:52, 72.99 K)两个红圈中为锁蓝牙的2颗3号螺丝,蓝色的3号螺丝是锁蓝牙与板子间绝缘垫片的!图片附件: 光驱骨架3个小号白螺丝.JPG (2006-9-16 17:07, 52.48 K)图片附件: 光驱骨架3颗3号螺丝.JPG (2006-9-16 17:07, 70.16 K)上面两个图片分别介绍了光驱骨架的3颗小号白螺丝的位置,以及3颗3号螺丝的位置!图片附件: 锁屏幕的最后2颗螺丝.JPG (2006-9-16 17:14, 52.59 K)上图中左边锁屏轴的为3号螺丝,右边锁屏线的为4号螺丝,拆掉这2个整个屏幕就可以拆下来了,因为背面还有可颗锁屏轴的4颗螺丝已经拆掉了!图片附件: 拆下来的屏幕.JPG (2006-9-16 17:14, 39.87 K)上图为拆下来的屏幕,红为无线模块,蓝为蓝牙或者猫模块,黄中的工程塑料为无线天线蓝牙天线走线槽!图片附件: 琐电池骨架，视频输出数据线.JPG (2006-9-16 17:27, 55.86 K)上面图片中的2颗1号圆头螺丝是分别锁电池骨架与视频输出数据线的!图片附件: MIC软塑料筒.JPG (2006-9-16 17:27, 68.38 K)上面图片红圈中的黑色软塑料是保证MIC良好接受语音输入的一个东西,这个东西对于初次拆机器的人来说往往装的时候不知道该装那里!图片附件: 唯一2颗白色扁平短螺丝位置.JPG (2006-9-16 17:33, 62.18 K)上面图片中白色短平头螺丝整个机器只有2颗,一颗锁电池骨架黄色电源头,另外一颗锁主扳的USB口与D壳!图片附件: 内部接口与主要芯片介绍.JPG (2006-9-19 10:58, 148.3 K)Ｃ因涉及到商业维修故不一一介绍了．．．上面图片为鸿利对外笔记本维修（电路图形式）报价图片附件: DSCN7487.JPG (2006-9-19 11:06, 69.5 K)上面图片分离Ｄ壳与主板的时候从右边用手翘起来，从左边是分不开的！图片附件: DSCN7489.JPG (2006-9-19 11:06, 65.92 K)上面图片板子从Ｄ壳上拆下来．．．．．．至此，机体拆解介绍完毕！。

有图有真相！Lenovo Thinkpad T系列新贵T400拆机图解！——Thinkpad T-Series王者之选，思考的力量！思行合一、行者无疆，Thinkpad T 系列一直是高端商务机的代表，Thinkpad笔记本从诞生的第一天开始就定位于高端商务应用。

具有很多独特的设计，例如：镁铝合金防滚架、硬盘主动保护系统（APS）、安全芯片（Security Chip）、键盘灯、小红帽（指点杆）、ThinkVantage键等。

Thinkpad笔记本从问世开始就只有一个颜色——黑色，所以被Thinkpad迷亲切的称为“小黑”。

为什么同样配置水平的Thinkpad笔记本要比其他品牌的笔记本贵，今天小编邀您一同鉴赏Thinkpad笔记本经典之作——T400系列笔记本，您的商务利器！图1 T400笔记本正面特写中规中矩的设计，沉稳不失大气，T400外观方正，外敛内刚，犹如武林高手深藏不露。

Thinkpad笔记本不容易得到女性的青睐确是成熟男士的首选！图2 金属外壳，Lenovo Thinkpad合金外壳给人的第一印象就是成熟大度，只有金属外壳才能给您的数据一个安全的硬件保障。

金属外壳加镁铝合金防滚架让Thinkpad在测试用经受过卡车碾压后依然Thinking....图3 笔记本底部散热孔、导流孔、改进设计后的防滑垫当然还有大名鼎鼎的Thinkpad扩展坞接口，每一项精心设计都是为了您的思考冷静而又安全。

图4 电池组件5200毫安时的6芯大容量电池让您的移动办公和思考没有时间的限制，利器在握只要您想。

图5 丰富的接口，让数据交换、设备连接没有阻碍接下来让我们开始拆解T400，看看是什么让T400内力如此深厚。

图6 先将光驱卸载下来，是不需要动用螺丝刀的。

图7 T400系列的光驱改成SATA接口，所以不能通用接下来我们拆解T400的硬盘图8 T400系列使用日立硬盘，Thinkpad笔记本有使用日立硬盘的传统，SL400系列部分机型采用了西部数据的硬盘图9 拆解键盘，键盘依然使用传统的排线设计，Thinkpad笔记本键盘手感是最好的图10 拆解掌托，上面集成有触摸板和指纹识别（视机型而定），掌托下面则是DDR3内存插槽2个图11 掌托下的内存插槽，内存为韩国三星公司生产的DDR3内存条图12 键盘和掌托被拆下后的主机图，灰色部件为镁铝合金防滚架图13 无线网卡（右）和Modem（左）图14 为迅盘提供的插口，当然只有Vista系统和即将发布的Windows7支持迅盘加速系统图15 为WW AN（3G模块）预留的插槽和两根天线，部分外区T400已经搭载WWAN模块图16 散热器部件，风扇下面就是大名鼎鼎的Intel Core2处理器，看看这个散热器的尺寸和用铜量就不难理解为什么Thinkpad如此冷静了图17 读卡器插槽和PCI卡插槽图18 BIOS和COMS电池模块，这电池这么放着有那么点点山寨的意思，汗......图19 去掉U型板之后，呵呵，是不是让您觉得有点终结者的意思了图20 松开屏轴螺丝，拆卸显示屏，排线为显示线，其他为无线天线图21 拆掉屏幕后的主机，Are you ready?我们将要把它大卸八块啦！图22 扬声器图23 散热器托架图24 超级无敌的散热系统纯铜打造，除了台式机上的水冷散热器外谁与争锋？图25 传说中的Intel Core2处理器，小编我口水长流啊~图25 机器背板，金属制作，被动散热，也是小黑冷静思考的动力之一图26 镁铝合金防滚架，可别小看了这块“废铜烂铁”，卡车碾压测试全依仗着东西啦！图27 “裸体”主板，小巧精致图28 南北桥芯片，Intel出品，North And South Bridge Chips，内建集成显卡拆解到此结束，小编很荣幸能带领您进入T400的内部世界，希望您对T400的内部有所了解。

Thinkpad T420笔记本拆机清理风扇详细拆解教程多图！那么首先来看看大概的拆卸过程吧，下图中我们先了解一点如果你想清理一台二手T420笔记本的话我相信你需要动手能力相对强才可以，至少你需要先将键盘拆卸掉然后再将固定的C面板一通拆卸后，最后可以看到风扇这个时候还有上面的小喇叭，最后才是你的们所看到的位置了。

虽然说T420有着非常不错的散热系统，但是时间积累也会有非常多的灰尘因此们定期来拆卸笔记本清理风扇是非常有必要的：红色是用来固定键盘的，首先是下面的红色螺丝拧开后大概后盖才能看到第二颗固定的螺丝黄色是用来固定C面板的，其中还有电池下面位置的等下电池拆卸后你们可以看到额T420的内存拆卸更换:下面首先将螺丝拧开后就可以看到内存了相信你应该看到键盘的第二颗螺丝固定的位置了：拆卸或者更换内存的话只需要动手将固定内存的两个金属片掰开内存自动弹上来，然后拔出内存就完成了T420的键盘拆解:键盘固定的螺丝都拧开后，如下图的一样操作，将整个键盘推向前方然后就可以翻转键盘了，但是记得键盘下面有一个链接的排线位置来一张键盘接口位置的特写吧:来一张整个键盘拆卸后的C面特写吧，那么第二个内存位置就再中间黑色塑料纸下面了，我么已经将其拆卸走了就在这里了：下面四颗螺丝是用来固定风扇散热铜片的螺丝，下图中你可以现在拆开也可以晚点再拆，红色的是风扇电源线记得拔掉现在再回到原来的背面位置，黄色是用来固定C面板掌托的所有螺丝，现在就必须全部拧开，红色就不用我说了是键盘的现在从掌托的左边动手，如下图中想办法掰开然后。

就是这样的打开了一部分,可以用撬板或者宽一点的螺丝刀也能打开C面。

整个C面板现在可以这样来操纵，其实T410和T420基本结构是一样的，因此掌托下面的排线结构也一样来一张这个机器的掌托排线接口的特写吧已经被拆下来后T420的掌托风扇的拆解：下面我们首先要将固定喇叭上的一颗螺丝先拧开，然后就是处理器上的四颗螺丝，其次最后就是拔掉风扇上面的固定螺丝了从新涂上硅胶。

首先让大家看看这次网上购入的准备工具：信越7783硅脂（相比之前用过的ICD7来说，价格便宜量又足，更好涂抹）；T420的全套螺丝（怕不小心拧坏了，买来备着）；螺丝刀，拆机片的工具。

掌柜送我的铜片。

估计我要是用了直接就把CPU压碎了，还是屯着吧。

或者谁@50包邮把这玩意收了？纯铜的哦工具一览==蓝色的那俩号称拆机神器，是当初买光驱位硬盘托架的时候讹来的。

拆机片比拆机棒有用得多。

然后呢，我们就动手拆吧！首先拔掉电池。

从内存盖板开始拆，卸掉圈圈里的那个螺丝。

这颗螺丝是固定在盖板上的，你是转不下来的，柠到螺丝不再往外跑的时候你就放心大胆地开始扣盖板吧！第一次总是很紧的，从边边上开始一点一点弄松，然后。

拆掉内存盖板以后，开始卸掉这几颗红圈圈标注的螺丝（一共5颗）也许你在别处的教程看到说需要把D面可以看到的螺丝全部卸掉。

但拆机手册以及ThinkPad吧的集体智慧告诉大家只要拆掉下面的的几个螺丝就可以清灰了！无关的螺丝最好不要动，一手贱说不定螺丝就花了。

然后就各种喜大普奔。

回到正面，我们可以开始拆键盘了！键盘依靠卡扣和内存盖板里面的一颗螺丝固定。

（我们已经卸掉咯）拆键盘什么的然后就简单了。

用手掌把键盘按住键盘，往下压，然后简单的向上一推~~松开手~键盘就自己弹起来了~~~~先把键盘的下部分抬起来~~要小心，因为键盘下面有排线，前往不要伤到排线！拔掉排线以后，键盘就完美地卸下来了~~~拿到一边放着拆开键盘以后，我们就看到了小黑内部的的基本布局（一大一下两个蓝色方框中的的就是CPU和显卡）为了进一步拆掉C壳，我们需要卸掉红圈里标注的三颗螺丝顺便掀开黑色的盖片，看一眼原装的内存条~~~~然后，我们动手来拆C壳~~~首先，把你的屏幕打开到90度，偏差不要太大，否则C壳都会拆得不顺利，在末端会被屏幕卡住。

说一个个人经验总结的窍门。

从正面的这条CD壳缝着手！请出神器，拆机片！（我知道我的右手大拇指长得很猎奇。

麻烦你们选择性无视）沿着正面的这条缝刺入，轻轻撬开卡扣（触摸板正下方的最好撬，从哪里开始，然后向两边进行）正面的缝撬开以后，顺着缝隙开始撬侧面。
