思科CCNA2实验报告
- 格式:docx
- 大小:1.16 MB
- 文档页数:110
《网络设计》实训报告课题名称:网络设计专业:计算机网络技术班级:网G101学号:10姓名:王晶指导教师:刘悦2012年06 月24 日目录1课程设计目的……………………………………………………………3页2课程设计题目描述和要求………………………………………………3页3.课程设计报告内容……………………………………………………3页3.1设计任务.......................................................5页3.2设计要求及设计步骤…………………………………………………………5页3.3设计概述………………………………………………………………8页3.4设计方案的论证………………………………………………………………11页3.5设计代码……………………………………………………………12页.4.结论…………………………………………………………………15页.5.结束语………………………………………………………………15页6.参考书…………………………………………………………………16页课程设计目的课程设计是教学的一个重要环节,本次课程设计的主要目的:1.进一步加深、巩固学生对所学网络的基础知识的掌握,对《思科网络技术》的基本概念的了解。
2.通过实训,达到让学生能够将书本的知识与实际操作相结合的目的,提理论的实践应用能力、提高高动手能力。
3.在设计的过程中,对于出现的新问题,有新的思路,能够使用更适合的方法处理,并且是自己自学能力和一学期学习效果的检验。
二、课程设计题目描述和要求学生能够自己设计一个中小型网络的拓扑,能够熟练配置思科的交换和路由设备,完成网络的建设和日常维护工作。
组建一个局域网络首先需要分析,调查研究,分析设计,硬件购买,布线施工,管理维护等。
1.作为客户的使者首先要明确的了解DNS名称的解析方法。
2.DNS服务器的类型。
3.DNS名称解析过程4.配置DNS客户端并测试主DNS服务器,以及创建正向,反向主要区域。
第1篇一、引言随着科技的飞速发展,移动通信技术已经成为现代社会不可或缺的一部分。
为了更好地了解和掌握移动通信技术,提升自身的专业技能,我参加了为期一个月的思科移动通信实训。
本次实训由我国知名企业——思科公司提供技术支持和指导,旨在培养学员对移动通信技术的深入了解和实际操作能力。
以下是我对本次实训的详细报告。
二、实训背景与目的1. 实训背景随着4G、5G等移动通信技术的普及,移动通信行业呈现出高速发展的态势。
为了满足日益增长的通信需求,我国政府和企业纷纷加大了对移动通信技术的研发和应用投入。
在此背景下,掌握移动通信技术已成为职场人士必备的技能之一。
2. 实训目的(1)学习移动通信基本理论,了解移动通信技术发展历程。
(2)掌握移动通信网络架构、关键技术及设备。
(3)提高实际操作能力,学会使用移动通信设备进行网络配置、故障排查等。
(4)增强团队合作意识,提高沟通协作能力。
三、实训内容与过程1. 实训内容本次实训主要包括以下内容:(1)移动通信基本理论:了解移动通信技术发展历程、无线通信原理、数字信号处理等。
(2)移动通信网络架构:学习GSM、CDMA、LTE、5G等网络架构,掌握网络层次划分、接口协议等。
(3)移动通信关键技术:研究无线传输、多址技术、调制解调、信道编码等关键技术。
(4)移动通信设备:了解移动通信设备的种类、功能及操作方法。
(5)实际操作:学习使用移动通信设备进行网络配置、故障排查等。
2. 实训过程(1)理论学习:通过课堂讲解、资料阅读等方式,掌握移动通信基本理论。
(2)实践操作:在指导老师的带领下,使用移动通信设备进行网络配置、故障排查等。
(3)案例分析:通过分析实际案例,提高解决实际问题的能力。
(4)团队合作:在实训过程中,与同学共同完成任务,提高团队合作意识。
四、实训收获与体会1. 收获(1)掌握了移动通信基本理论,对移动通信技术有了更深入的了解。
(2)熟悉了移动通信网络架构、关键技术及设备,具备了一定的实际操作能力。
一、实训基本信息1. 实训名称:思科综合网络实训2. 实训时间:____年__月__日至____年__月__日3. 实训地点:____市____大学网络实验室4. 实训目的:- 掌握计算机网络的基本原理和思科设备的基本操作。
- 熟悉网络规划和设计的基本流程。
- 提高实际动手能力和问题解决能力。
- 培养团队协作精神和职业素养。
二、实训内容1. 网络基础理论:- 计算机网络发展历程- 网络体系结构(OSI七层模型和TCP/IP四层模型) - 数据通信基础- 网络协议(IP、TCP、UDP等)2. 思科设备操作:- 思科路由器、交换机的基本操作- 配置思科路由器、交换机- 路由协议配置(RIP、OSPF、EIGRP等)- VLAN配置- NAT配置- QoS配置3. 网络规划与设计:- 网络需求分析- 网络拓扑设计- 网络设备选型- 网络安全策略4. 实验项目:- 思科路由器配置实验- 思科交换机配置实验- 路由协议配置实验- 网络故障排除实验- 网络安全配置实验三、实训过程1. 前期准备:- 熟悉实训环境和设备- 复习相关理论知识- 制定实训计划2. 实训实施:- 按照实训计划,分组进行实验 - 记录实验过程,分析实验结果 - 解决实验过程中遇到的问题3. 实训总结:- 分享实验经验,交流心得体会 - 总结实训成果,反思不足之处四、实训成果1. 理论知识掌握:- 能够熟练掌握计算机网络的基本原理和思科设备的基本操作- 能够分析网络拓扑,设计网络方案2. 实际操作能力:- 能够独立完成思科路由器、交换机的配置- 能够熟练配置路由协议、VLAN、NAT、QoS等3. 问题解决能力:- 能够根据网络故障现象,分析故障原因,并采取相应措施解决- 能够在团队协作中发挥积极作用4. 职业素养:- 具备良好的职业道德和团队协作精神- 具备较强的沟通能力和表达能力五、实训体会1. 实训让我对计算机网络有了更深入的了解,提高了我的专业素养。

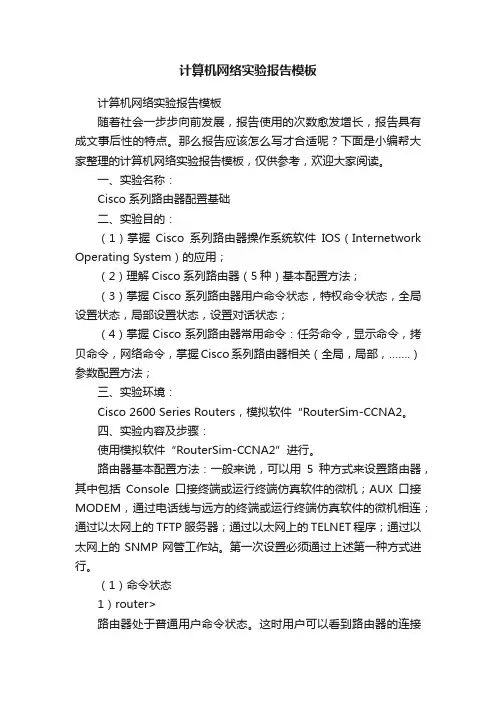

计算机网络实验报告模板计算机网络实验报告模板随着社会一步步向前发展,报告使用的次数愈发增长,报告具有成文事后性的特点。
那么报告应该怎么写才合适呢?下面是小编帮大家整理的计算机网络实验报告模板,仅供参考,欢迎大家阅读。
一、实验名称:Cisco系列路由器配置基础二、实验目的:(1)掌握Cisco系列路由器操作系统软件IOS(Internetwork Operating System)的应用;(2)理解Cisco系列路由器(5种)基本配置方法;(3)掌握Cisco系列路由器用户命令状态,特权命令状态,全局设置状态,局部设置状态,设置对话状态;(4)掌握Cisco系列路由器常用命令:任务命令,显示命令,拷贝命令,网络命令,掌握Cisco系列路由器相关(全局,局部,…….)参数配置方法;三、实验环境:Cisco 2600 Series Routers,模拟软件“RouterSim-CCNA2。
四、实验内容及步骤:使用模拟软件“RouterSim-CCNA2”进行。
路由器基本配置方法:一般来说,可以用5种方式来设置路由器,其中包括Console口接终端或运行终端仿真软件的微机;AUX口接MODEM,通过电话线与远方的终端或运行终端仿真软件的微机相连;通过以太网上的TFTP服务器;通过以太网上的TELNET程序;通过以太网上的SNMP网管工作站。
第一次设置必须通过上述第一种方式进行。
(1)命令状态1)router>路由器处于普通用户命令状态。
这时用户可以看到路由器的连接状态,访问其它网络和主机,但不能看到和更改路由器的.设置内容。
2)router#在router>提示符下键入enable路由器进入超级用户命令状态router#,这时不但可以执行所有的用户命令,还可以看到和更改路由器的设置内容。
3)router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#,此时路由器处于全局设置状态,这时可以设置路由器的全局参数。
千里之行,始于足下。
计算机网络》实验二 CISCO交换机的基本操作实验报告计算机网络》实验二 CISCO交换机的基本操作实验报告摘要:计算机网络的使用已经变得日常化,而交换机作为网络中常见的设备,对网络的稳定运行起着重要的作用。
本实验旨在通过对CISCO交换机的基本操作进行实践,加深对交换机工作原理的理解,掌握交换机的基本配置和网络故障排除等技能。
本文将详细介绍实验过程及结果,并对实验中所遇到的问题和解决方法进行讨论。
一、引言计算机网络是现代社会中信息传输的基础设施,其中交换机作为实现计算机之间进行数据传输和通信的关键设备,对网络的稳定运行起着重要的作用。
本实验通过对CISCO交换机的基本操作进行实践,旨在加深对交换机工作原理的理解,并掌握交换机的基本配置和故障排除等技能。
二、实验目的1. 掌握CISCO交换机的基本使用方法和操作步骤;2. 理解交换机的工作原理和基本配置;3. 能够进行交换机的基本配置和故障排除。
三、实验步骤及结果1. 实验环境准备(1) 操作系统:Windows 10;(2) 软件:PuTTY、CISCO交换机模拟器。
第1页/共3页锲而不舍,金石可镂。
2. 实验步骤(1) 打开PuTTY,通过SSH协议连接到CISCO交换机模拟器;(2) 输入用户名和密码以登录交换机;(3) 配置交换机的基本信息,如主机名、IP地址、子网掩码等;(4) 配置交换机的端口 VLAN 和端口模式;(5) 配置交换机的端口速率和双工模式;(6) 进行网络连通性测试,检查配置是否成功。
3. 实验结果及分析经过实验操作,成功登录CISCO交换机,并按照实验指导书要求进行了基本配置。
通过网络连通性测试,确认配置生效,并能正常进行数据传输和通信。
实验结果表明,基本操作步骤能够顺利实现,并取得了预期的实验效果。
四、问题与解决1. 问题1:无法连接到CISCO交换机。
解决方法:检查网络连接是否正常,重新配置PuTTY连接参数。
【网络工程师思科实训报告】思科网络工程师考证我被系里指定参加为期五天的上海xxxx高校网络工程师年度专业经验竞赛。
本次活动的场地位于江苏xx3+城市xx(上海、昆山、嘉兴)培训基地,由政府共同投资和资助,且xx。
接下来,我想谈谈参与这个学习过程的一些经验。
我、竞赛目的本次竞赛由上海xx计算机科学与技术组织。
体验过程分为两部分:网络职业体验竞赛和免费赛前培训。
举办这项活动的目的是提高大学生的职业能力。
旨在通过优化整合国内外优质教育培训资源,将高新技术培训与职业资格认证相结合,培养符合行业发展和企业需求的人才,促进大学生就业和创业,探索有效的培训教育途径。
xx是中国十大it教育机构,也是中国it专业行业最具影响力的十大品牌。
他们有一流的培训基地、配有大型计算机房、由一流教师进行的高质量就业技能培训。
在整个活动中,这一点得到了充分的肯定。
xx非常重视这次体验比赛,并提供了最佳的服务环境和教学人员,使这次体验特别有价值。
两个、学习过程本活动的前四天是免费培训,最后一天是竞赛单元。
我主要研究了思科网络技术(1级)、微软网络技术(1级)、网络系统集成项目(1级)等。
整个学习过程是密集的,内容丰富的,属于高度集中的本质。
通过理论和实验方法,反复实践和指导,参与者不仅理解了2+思维的原理,而且让我们实践和加强学习。
应该说,这是一种更合理的训练模式。
在硬件方面,=3个以上的大型计算机房,每个参与者配备两台路由器,以及实验操作计算机。
解决理论与实践脱节的问题。
就教师而言,xx提供行业权威专业人士。
这次给我们上课的张淑春老师是中国声誉最高的13名rhca成员之一。
此外,他还有四个ie。
让他为我们教书是一种极大的荣幸。
在整个课堂上,思维敏捷,节奏轻快,单词解释清楚,这让人们感到有点不可思议。
3 、体验这次活动一定让我受益匪浅。
1、xx应该是你可以真正学到东西的地方。
作为一个高质量的就业培训基地,他打破了大学里传统的单一教学方法。
一、实训背景随着信息技术的飞速发展,网络技术在各行各业中的应用日益广泛。
为了提高网络工程师的实践能力,本实训采用思科模拟器进行网络设备配置与故障排除的模拟操作,通过实际操作来加深对网络原理和技术的理解。
二、实训目标1. 熟练掌握思科模拟器的使用方法。
2. 熟悉网络设备的配置过程,包括路由器、交换机、PC等。
3. 掌握网络协议的配置,如IP地址、VLAN、RIP、OSPF等。
4. 学会网络故障的排查和解决方法。
三、实训内容1. 思科模拟器简介2. 网络设备配置3. 网络协议配置4. 网络故障排查四、实训步骤1. 环境准备- 下载并安装思科模拟器(如Packet Tracer)。
- 熟悉模拟器界面和基本操作。
2. 网络设备配置- 添加网络设备:路由器、交换机、PC等。
- 配置设备IP地址、子网掩码等网络参数。
- 配置VLAN,实现不同VLAN间的通信。
- 配置RIP、OSPF等动态路由协议。
3. 网络协议配置- 配置静态路由,实现不同网络间的通信。
- 配置NAT,实现私有网络与公网之间的通信。
- 配置DHCP,实现自动分配IP地址。
4. 网络故障排查- 模拟网络故障,如IP冲突、路由故障等。
- 使用命令行或网络诊断工具进行故障排查。
- 解决故障,恢复网络正常运行。
五、实训总结1. 实训收获- 通过本次实训,熟练掌握了思科模拟器的使用方法。
- 加深了对网络设备配置和网络协议配置的理解。
- 学会了网络故障的排查和解决方法。
2. 实训体会- 实践是检验真理的唯一标准。
通过实际操作,更加深刻地理解了网络原理和技术。
- 在实训过程中,遇到了很多困难,但通过查阅资料、请教同学和老师,最终克服了困难,提高了自己的实践能力。
3. 改进建议- 增加实训项目,提高实训难度。
- 邀请有经验的网络工程师进行现场指导,提高实训效果。
- 建立实训交流平台,方便同学之间互相学习和交流。
六、实训报告以下为实训报告示例:实训项目一:网络设备配置1. 添加网络设备:路由器、交换机、PC等。
CCNA思科配置实验思科配置实验(适用于CCNA)1. 设置计算机ip地址设置PCA 的IP地址为:10.65.1.1 255.255.0.0 网关:10.65.1.2 设置PCB 的IP地址为:10.66.1.1 255.255.0.0 网关:10.66.1.2 设置ROA f0/0 IP 为:10.65.1.2 255.255.0.0设置ROA f0/1 IP 为:10.66.1.2 255.255.0.0设置计算机PCA的ip地址和网关的操作:[rootPCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0 [rootPCA root]# ifconfig[rootPCA root]# route add default gw 10.65.1.2[rootPCA root]# route设置计算机PCB的ip地址和网关的操作:[rootPCB root]# ifconfig eth0 10.66.1.1 netmask 255.255.0.0 [rootPCB root]# ifconfig[rootPCA root]# route add default gw 10.66.1.2[rootPCA root]# route2. 双击Router A,配置路由器的接口IP地址:router>enrouter#conf trouter(config)#hostname roaroa(config)int f0/0roa(config-if)#ip address 10.65.1.2 255.255.0.0roa(config-if)#no shutdown (默认是shutdown)roa(config-if)#exitroa(config)int f0/1roa(config-if)#ip address 10.66.1.2 255.255.0.0roa(config-if)#no shutroa(config)int s0/0roa(config-if)#ip address 10.67.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#clock rate 64000roa(config)int s0/1roa(config-if)#ip address 10.68.1.2 255.255.0.0roa(config-if)#no shutroa(config-if)#exitroa(config)#ip routing (默认是关闭的)3.检查网络联通情况[rootPCA root]# ping 10.65.1.2 (通) (ping自己的网关) [rootPCA root]# ping 10.66.1.2 (通) (ping f0/1) [rootPCA root]# ping 10.66.1.1 (通) (ping PCB) [rootPCA root]# ping 10.67.1.2 (不通) (端口空时down) [rootPCA root]# ping 10.68.1.2 (不通) (端口空时down)[rootPCB root]# ping 10.66.1.2 (通) (ping自己的网关) [rootPCB root]# ping 10.65.1.2 (通) (ping f0/0) [rootPCB root]# ping 10.65.1.1 (通) (ping PCA) [rootPCB root]# ping 10.67.1.2 (不通) (端口s0/0空时down) [rootPCB root]# ping 10.68.1.2 (不通) (端口s0/1空时down)roa#ping 10.65.1.1 (通) (ping PCA)roa#ping 10.65.1.2 (通) (ping f0/0)roa#ping 10.66.1.1 (通) (ping PCB)roa#ping 10.66.1.2 (通) (ping f0/1)roa#ping 10.67.1.2 (不通) (端口s0/0空时down)roa#ping 10.68.1.2 (不通) (端口s0/1空时down)下面我们做这个几个小实验:(1) 将路由器的接口f0/0关闭roa#conf troa(config)#int f0/0roa(config-if)#shutdownroa(config-if)#endroa#ping 10.65.1.2 (不通,端口down掉)roa#show int f0/0 (f0/0 is down,line proto is down) [rootPCA root]# ping 10.65.1.2 (不通)激活f0/0端口:roa(config)#int f0/0roa(config-if)#no shutroa(config-if)#endroa#ping 10.65.1.2 (通)去掉PCA与f0/0的连线roa#sh int f0/0 (f0/0 is up,line proto is down)roa#ping 10.65.1.2 (不通)roa#sh int s0/0 (s0/0 is down,line proto is down)roa#sh int s0/1 (s0/1 is down,line proto is down) serial口当没有连线时(2) 关闭路由器的路由roa#conf troa(config)#no ip routing[rootPCA root]# ping 10.65.1.2 (通) (ping 自己的网关)[rootPCA root]# ping 10.66.1.1 (不通)(路由器不能转发了)[rootPCB root]# ping 10.66.1.2 (通) (ping 自己的网关)[rootPCB root]# ping 10.65.1.1 (不通)(路由器不能转发了)计算机可以ping与其相连的端口,但不能ping通下面的计算机,因为no ip routing后不具备转发的功能了。
思科实训路由器操作及配置班级:网络1031姓名:闫晓彤学院:轻工山西轻工职业技术学院2011年6月17日实验 1 简单的路由配置与抓包工具的使用实验目的1 学习使用CISCO仿真软件;2 学习使用路由配置基本命令.实验要求单独配置自己的路由器,完成路由的配置后,各路由器要能够ping通拓扑图中的所有网段。
并且使用抓包工具观察ping的数据流.实验项目性质设备的连通性。
实验设备计算机及CISCO仿真软件。
连接方式IP配置表名称地址网关PC0 172.168.1.12172.168.1.1PC1 172.168.1.22172.168.1.1路由器172.168.1.23172.168.1.1实验步骤1 将路由器、交换机和两台终端设备拖拽出来。
2 连接路由器和交换机,连接交换机和两台终端设备。
3 配置PC0,PC1 的IP地址,4 用抓包软件来看数据流的传输方向是否连通。
5 在PC0上使用PING命令去检测是否和PC1相连通.实验数据及结果数据流:先从PC0发送数据包到交换机,再从交换机将数据包发送到PC1,然后数据包从PC1返回到交换机,交换机将数据包发送到PC0,完成数据流的流通。
实验总结在试验的过程中我学会了用思科仿真软件来使用简单的路由配置和抓包操作。
通过使用PING命令来配置路由器等。
实验二简单的路由配置与抓包工具的使用一:实验目的1 学习使用CISCO仿真软件;2 学习使用路由配置基本命令。
二:实验要求单独配置自己的路由器,PC,完成路由与PC的配置后,各路由器要能够ping通拓扑图中的所有网段。
三:实验项目性质检测设备之间的连通性。
四:实验设备计算机及CISCO仿真软件。
五:连接方式IP配置表名称地址网关PC0 172.16.1.23 172.16.1.1PC1 172.16.1.13 172.16.1.1PC2 172.17.1.23 172.17.1.1PC3 172.17.1.13 172.17.1.1Router0 172.16.1.1 2172.16.1.1Router1 172.17.1.1 172.17.1.1六:实验步骤1 将两台路由器、两台交换机、以及四台PC机拖到思科仿真软件中。
目录实验一路由器基本配置 (1)实验二静态路由 (3)实验三缺省路由 (5)实验四静态路由&缺省路由&CDP协议 (7)实验五三层交换机实现VLAN间通信 (9)实验六Vtp (11)实验七生成树STP (13)实验八RIP路由协议1 (17)实验九RIP路由协议2 (19)实验十OSPF单区域1 (21)实验十一OSPF单区域2 (22)实验十二OSPF单区域3 (24)实验十三EIGRP (26)实验十四ACL标准访问控制列表 (29)实验十五扩展ACL -1 (31)实验十六扩展ACL -2 (33)实验十七专家级访问控制列表 (36)实验十八动态NAT (37)实验十九NAT地址转换 (39)实验二十单臂路由 (41)实验二十一PPP chap认证 (43)实验二十二研究应用层和传输层协议 (44)实验二十三检查路由 (45)实验二十四研究ICMP 数据包 (47)实验二十五研究第2 层帧头 (49)实验二十六地址解析协议(ARP) (50)实验二十七中间设备用作终端设备 (52)实验二十八管理设备配置 (54)实验一路由器基本配置一、实验设备一台路由器,一台PC,配置线一条。
二、实验要求1.更改路由器名称为RA2.设置password为cisco1,secret为cisco2,vty为cisco3,并要求所有密码都加密。
3.关闭域名查找,命令输入同步。
4.配置以太网口的IP为202.119.249.2195.设置登陆提示信息6.对串行口进行描述(描述信息为:welcome to lixin lab)7.将上述信息保存到tftp server8.将实验过程配置写在记事本中进行粘贴。
9.配置VTY访问权限。
10.禁止路由器进行域名解析。
三、实验步骤Router>enableRouter#configure terminalRouter(config)#hostname RA 设置路由器名RA(config)#enable password cisco1 设置密码RA(config)#enable secret cisco2 设置加密密码RA (config)#no ip domain-lookup关闭域名查找(当我们打错命令时,不会去查找DNS,造成延时)RA (config)#line console 0RA (config-line)#logging synchronous命令输入达到同步(信息提示不会打断你的输入)RA (config-line)#exec-timeout 0 0 设置永久不超时RA (config-line)#exitRA(config)#line vty 0 4RA(config-line)#(enable)password cisco3 设置vty密码RA(config-line)#exitRA(config)#service password-encryption 对密码加密RA(config)#int fastEthernet 0/0RA(config-if)#ip address 202.119.249.1 255.255.255.0 对以太网口fa0/0配置IP RA(config-if)#no shutdown 开启端口RA(config-if)#exitRA(config)#banner motd & welcome welcome to ccna lab & 设置登陆提示信息RA(config)#int fa0/1RA(config-if)#description this is a fast port 描述端口信息RA(config-if)#exitRA(config)#copy running-config tftp 把信息保存到tftp实验二静态路由一、实验设备两台28系列型号路由器通过串口相连。

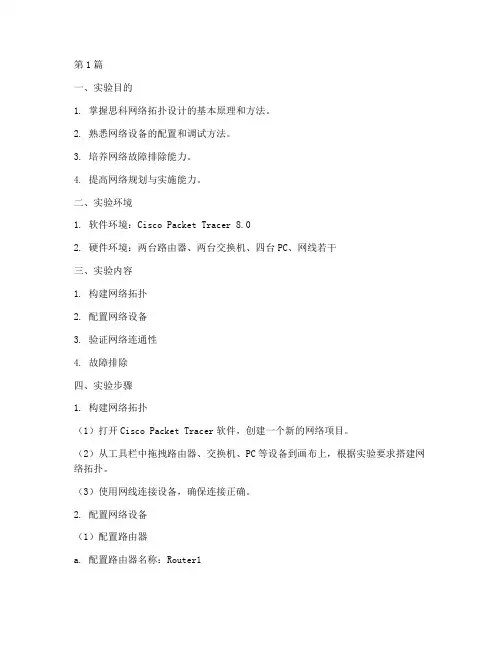

第1篇一、实验目的1. 掌握思科网络拓扑设计的基本原理和方法。
2. 熟悉网络设备的配置和调试方法。
3. 培养网络故障排除能力。
4. 提高网络规划与实施能力。
二、实验环境1. 软件环境:Cisco Packet Tracer 8.02. 硬件环境:两台路由器、两台交换机、四台PC、网线若干三、实验内容1. 构建网络拓扑2. 配置网络设备3. 验证网络连通性4. 故障排除四、实验步骤1. 构建网络拓扑(1)打开Cisco Packet Tracer软件,创建一个新的网络项目。
(2)从工具栏中拖拽路由器、交换机、PC等设备到画布上,根据实验要求搭建网络拓扑。
(3)使用网线连接设备,确保连接正确。
2. 配置网络设备(1)配置路由器a. 配置路由器名称:Router1b. 配置接口IP地址:Fa0/0接口配置为192.168.1.1/24,Fa0/1接口配置为192.168.2.1/24c. 配置默认路由:ip route 0.0.0.0 0.0.0.0 192.168.2.2(2)配置交换机a. 配置交换机名称:Switch1b. 配置VLAN:创建VLAN 10和VLAN 20,分别对应两个子网c. 配置接口:将Fa0/1接口分配给VLAN 10,Fa0/2接口分配给VLAN 20(3)配置PCa. 配置PC1:IP地址为192.168.1.2/24,默认网关为192.168.1.1b. 配置PC2:IP地址为192.168.2.2/24,默认网关为192.168.2.1c. 配置PC3:IP地址为192.168.1.3/24,默认网关为192.168.1.1d. 配置PC4:IP地址为192.168.2.3/24,默认网关为192.168.2.13. 验证网络连通性(1)在PC1上ping PC2、PC3、PC4,检查是否能够ping通。
(2)在PC2上ping PC1、PC3、PC4,检查是否能够ping通。
实验 1.5.2:路由器基本配置拓扑图地址分配表设备接口IP 地址子网掩码默认网关Fa0/0192.168.1.1 255.255.255.0 不适用R1S0/0/0192.168.2.1 255.255.255.0 不适用Fa0/0192.168.3.1 255.255.255.0 不适用R2S0/0/0192.168.2.2 255.255.255.0 不适用PC1不适用192.168.1.10 255.255.255.0 192.168.1.1 PC2不适用192.168.3.10 255.255.255.0 192.168.3.1学习目标完成本实验后,您将能够:•根据拓扑图进行网络布线。
•清除启动配置并将路由器重新加载为默认状态。
•在路由器上执行基本配置任务。
•配置并激活以太网接口。
•测试并检验配置。
•思考网络实施方案并整理成文档。
场景在本次实验中,您将创建一个与拓扑图类似的网络。
首先请根据拓扑图布线。
然后执行网络连通所需的初始路由器配置。
使用拓扑图中提供的 IP 地址为网络设备分配地址。
网络配置完成后检查路由表,验证网络是否能够正常工作。
本实验是实验1.5.1:网络布线和路由器基本配置的精简版,开始实验之前,您需要熟练掌握基本布线技能和配置文件管理技能。
任务 1:网络布线。
构建一个类似拓扑图所示的网络。
本实验中使用的输出来自 1841 路由器。
您可以在实验中使用任何路由器,只要它具备拓扑图中所要求的接口即可。
请确保使用正确类型的以太网电缆连接主机与交换机、交换机与路由器,以及主机与路由器。
如果您在连接设备时遇到问题,请参考实验 1.5.1:网络布线和基本路由器配置。
请确保将串行 DCE 电缆连接到路由器 R1,并将串行 DTE 电缆连接到路由器 R2。
回答以下问题:应该使用什么类型的电缆将主机 PC 上的以太网接口连接到交换机上的以太网接口?___________应该使用什么类型的电缆将交换机上的以太网接口连接到路由器上的以太网接口?___________应该使用什么类型的电缆将路由器上的以太网接口连接到主机 PC 上的以太网接口?___________任务 2:清除配置并重新启动路由器。
路由思科综合实验报告实验名称:路由思科综合实验实验目的:1. 学习和了解思科路由器的基本配置和操作。
2. 掌握常用的路由协议和路由表的配置。
3. 能够解决和排除路由故障。
实验步骤:1. 连接设备:使用思科路由器和交换机搭建实验环境。
2. 配置基本网络设置:为路由器和交换机设置IP地址、子网掩码和网关。
3. 配置路由协议:使用静态路由和动态路由协议配置路由器的路由表。
4. 验证网络连接:使用ping命令测试两台主机之间的连通性。
5. 故障排除:根据故障情况使用跟踪命令、调试命令等排除故障。
6. 总结和分析:根据实验结果总结经验,并分析遇到的问题和解决方法。
实验结果:通过本次实验,我成功地搭建了思科路由器和交换机的实验环境,并配置了基本的网络设置。
我使用静态路由和动态路由协议,成功地配置了路由器的路由表。
我使用ping命令测试了两台主机之间的连通性,发现网络连接正常。
在实验过程中,我遇到了一些问题,例如配置路由表时出现了错误的路由路径,导致网络不能正常工作。
我通过查找资料和请教同学,解决了这个问题,并成功地修复了路由路径。
我还遇到了一些网络故障,例如一台主机无法访问另一台主机。
我使用跟踪命令和调试命令,找到了故障的原因,并采取相应的措施解决了问题。
通过本次实验,我对思科路由器和交换机的配置和操作有了更深入的了解。
我学会了如何使用静态路由和动态路由协议来配置路由器的路由表,以及如何使用ping命令来测试网络连通性。
我还学会了如何使用跟踪命令和调试命令来排除路由故障。
总结和分析:在本次实验中,我遇到了一些挑战和问题,但通过不断学习和实践,我成功地解决了这些问题,并完成了实验目标。
通过实验,我不仅掌握了思科路由器的基本配置和操作,还加深了对路由协议和路由表的理解。
我相信这些知识和技能对我今后的网络工作和学习会有很大的帮助。
在以后的学习和工作中,我会继续深入学习和探索网络路由技术,提高自己的能力。
我还会多进行实验和实践,加强对网络故障排除的能力。
第1篇一、实验目的1. 掌握思科网络设备的配置方法,包括交换机、路由器等;2. 熟悉思科网络设备的连接方式,如VLAN、STP等;3. 了解思科网络设备的网络管理功能;4. 培养实际动手操作能力和网络规划能力。
二、实验环境1. 硬件设备:思科交换机、路由器、计算机等;2. 软件设备:思科Packet Tracer模拟软件;3. 实验拓扑:楼宇网络拓扑。
三、实验内容1. 交换机配置(1)交换机的基本配置:配置交换机名称、描述、管理IP地址等;(2)VLAN配置:创建VLAN,配置VLAN ID和名称,将端口划分到对应VLAN;(3)STP配置:配置生成树协议,防止网络环路。
2. 路由器配置(1)路由器的基本配置:配置路由器名称、描述、管理IP地址等;(2)静态路由配置:配置静态路由,实现不同网络之间的互通;(3)动态路由配置:配置OSPF路由协议,实现路由器之间的动态路由学习。
3. 网络管理(1)查看设备信息:查看交换机、路由器的配置信息、运行状态等;(2)配置设备监控:设置设备监控,实时查看网络流量、设备性能等;(3)配置设备备份:设置设备配置备份,防止设备配置丢失。
4. 楼宇网络规划(1)分析楼宇网络需求:了解楼宇网络规模、网络设备需求等;(2)设计网络拓扑:根据需求设计楼宇网络拓扑;(3)配置网络设备:根据拓扑图配置网络设备,实现楼宇网络互通。
四、实验步骤1. 使用Packet Tracer软件创建实验拓扑,包括交换机、路由器、计算机等设备;2. 配置交换机,包括基本配置、VLAN配置、STP配置等;3. 配置路由器,包括基本配置、静态路由配置、动态路由配置等;4. 配置网络管理,包括设备信息查看、设备监控、设备备份等;5. 分析楼宇网络需求,设计网络拓扑;6. 根据拓扑图配置网络设备,实现楼宇网络互通;7. 测试网络连通性,确保楼宇网络正常运行。
五、实验结果与分析1. 实验结果:通过配置交换机、路由器等设备,成功实现了楼宇网络的互通;2. 实验分析:在实验过程中,掌握了思科网络设备的配置方法,熟悉了网络规划与设计的基本步骤,提高了实际动手操作能力和网络规划能力。
一、实验目的本次实验旨在通过使用思科模拟器Packet Tracer,学习并掌握思科网络设备的基本配置方法,了解网络设备之间的互联原理,提高网络故障排查能力,为今后从事网络管理工作打下基础。
二、实验环境1. 实验软件:思科Packet Tracer 7.22. 实验设备:思科路由器(如:2960、3560)、交换机(如:2950、3550)、PC 机(作为网络终端)3. 实验拓扑:根据实验要求构建实验拓扑,具体拓扑如下:```交换机1 交换机2┌──────────────┐┌──────────────┐│ │ │ ││ │ │ │路由器1 ┌──────────┴──────────────┐ 路由器2│ │ ││ │ │└──────────────┘└──────────────┘PC1 PC2```三、实验内容1. 配置PC机IP地址2. 配置交换机VLAN3. 配置路由器接口IP地址4. 测试PC机之间通信5. 故障排查与解决四、实验步骤1. 打开Packet Tracer,构建实验拓扑,按照上述拓扑图连接设备。
2. 配置PC1的IP地址为192.168.1.1,子网掩码为255.255.255.0,默认网关为192.168.1.2;配置PC2的IP地址为192.168.2.1,子网掩码为255.255.255.0,默认网关为192.168.2.2。
3. 配置交换机1的VLAN 10,将端口FastEthernet 0/1分配给VLAN 10;配置交换机2的VLAN 20,将端口FastEthernet 0/1分配给VLAN 20。
4. 配置路由器1的FastEthernet 0/0接口IP地址为192.168.1.1,子网掩码为255.255.255.0;配置路由器1的FastEthernet 0/1接口IP地址为192.168.2.1,子网掩码为255.255.255.0。
5. 配置路由器2的FastEthernet 0/0接口IP地址为192.168.2.2,子网掩码为255.255.255.0;配置路由器2的FastEthernet 0/1接口IP地址为192.168.1.2,子网掩码为255.255.255.0。
思科交换机实验报告思科交换机实验报告引言:本实验报告旨在探讨思科交换机的原理、功能以及在网络通信中的应用。
通过实验,我们将深入了解交换机的工作原理、配置和管理,并通过实际操作来验证其性能和可靠性。
一、交换机的基本原理交换机是一种网络设备,用于在局域网中转发数据包。
它能够根据数据包中的目的MAC地址,将数据包从一个端口转发到另一个端口,实现不同设备之间的通信。
交换机通过学习和建立MAC地址表来实现数据包的转发。
二、交换机的功能1. 数据包转发:交换机能够根据目的MAC地址来转发数据包,将数据包从一个端口转发到另一个端口,实现设备之间的通信。
2. VLAN划分:交换机支持虚拟局域网(VLAN)的划分,将不同的设备划分到不同的VLAN中,增加网络的安全性和管理灵活性。
3. 速率控制:交换机能够根据端口的带宽和流量情况进行速率控制,以保证网络的稳定性和可靠性。
4. 安全性控制:交换机支持网络访问控制列表(ACL)和端口安全功能,可以对网络流量进行过滤和限制,提高网络的安全性。
5. 链路聚合:交换机支持链路聚合技术,将多个物理链路绑定成一个逻辑链路,提高网络的带宽和可靠性。
三、交换机的配置和管理1. 管理接口:交换机通常有一个管理接口,用于进行交换机的配置和管理。
通过管理接口,我们可以进行交换机的初始化配置、VLAN的划分、端口的配置等操作。
2. 命令行界面:交换机提供命令行界面(CLI)来进行配置和管理。
通过CLI,我们可以使用各种命令来配置交换机的各项功能。
3. 图形界面:交换机还提供图形界面(GUI)来进行配置和管理。
通过GUI,我们可以通过鼠标点击和拖拽等方式来配置交换机的各项功能。
4. 远程管理:交换机支持远程管理,可以通过网络连接到交换机进行配置和管理。
远程管理可以极大地方便管理员对网络的管理和监控。
四、实验操作和结果在实验中,我们使用了思科交换机进行了以下操作和测试:1. 初始化配置:通过管理接口,我们对交换机进行了初始化配置,设置了管理IP地址、主机名、密码等。
思科交换配置实验报告实验内容本次实验的目标是使用思科交换机进行基本的配置。
我们将进行以下操作步骤:1. 连接思科交换机2. 进入全局配置模式3. 配置交换机主机名和域名4. 配置交换机端口5. 配置交换机VLAN6. 配置交换机端口安全实验步骤1. 连接思科交换机首先,我们使用合适的网线将电脑与思科交换机连接。
确保连接稳定,并确认电脑可以与交换机成功通信。
2. 进入全局配置模式使用终端软件(如PuTTY)登录交换机,并进入管理模式。
输入命令`enable`,进入特权模式,然后输入`configure terminal`,进入全局配置模式。
3. 配置交换机主机名和域名在全局配置模式下,我们可以设置交换机的主机名和域名。
输入命令`hostname <hostname>`,将`<hostname>`替换为你想要设置的主机名。
接着,使用命令`ip domain-name <domain-name>`,将`<domain-name>`替换为你的域名。
4. 配置交换机端口在全局配置模式下,我们可以配置交换机的端口。
首先,使用命令`interface <interface>`,将`<interface>`替换为你要配置的端口编号。
然后,配置端口模式。
可以选择不同的模式(如访问模式、Trunk模式)来适应不同的网络需求。
5. 配置交换机VLANVLAN(Virtual Local Area Network)是一种虚拟局域网技术,可以在一个物理网络中划分多个逻辑网络。
在全局配置模式下,我们可以创建和配置VLAN。
使用命令`vlan <vlan-id>`,将`<vlan-id>`替换为你要配置的VLAN编号。
然后,通过命令`name <vlan-name>`,将`<vlan-name>`替换为你的VLAN名称。
Packet Tracer - 配置 IPv4 和 IPv6 接口地址分配表目标第 1 部分:配置 IPv4 编址并验证连接第 2 部分:配置 IPv6 编址并验证连接背景信息路由器 R1 和 R2 分别有两个 LAN。
您的任务是在每台设备上配置合适的编址并验证 LAN 之间的连接。
注:用户 EXEC 密码是cisco。
特权 EXEC 密码为class。
第 1 部分:配置 IPv4 编址并验证连接步骤 1:为 R1 和 LAN 设备分配 IPv4 地址。
参照地址分配表,为R1LAN 接口PC1和PC2配置 IP 编址。
串行端口已配置。
R1#conf tR1(config)#interface gigabitEthernet 0/0R1(config-if)#ip addressR1(config-if)#no shutdownR1(config-if)#int g0/1R1(config-if)#ip addressR1(config-if)#no shutdown步骤 2:验证连接。
PC1和PC2应能够彼此以及对双堆栈服务器执行 ping 操作。
PC1:PC2:第 2 部分:配置 IPv6 编址并验证连接步骤 1:为 R2 和 LAN 设备分配 IPv6 地址。
参照地址分配表,为R2LAN 接口PC3和PC4配置 IP 编址。
串行端口已配置。
R2#conf tR2(config)#int g0/0R2(config-if)#ipv6 address 2001:DB8:C0DE:12::1/64R2(config-if)#ipv6 address FE80::2 link-localR2(config-if)#int g0/1R2(config-if)#ipv6 address 2001:DB8:C0DE:13::1/64 R2(config-if)#ipv6 address FE80::2 link-local步骤 2:验证连接。
PC3和PC4应能够彼此以及对双堆栈服务器执行 ping 操作。
PC3:Pc4:Packet Tracer - 配置和验证小型网络地址分配表目标第 1 部分:配置设备并验证连接第 2 部分:用 Show 命令收集信息背景信息在本活动中,您应使用基本设置(包括 IP 编址)配置RTA。
您还应配置 SW1 进行远程管理并配置 PC。
成功验证连接后,您应使用show命令收集有关网络的信息。
注:用户 EXEC 密码是cisco。
特权 EXEC 密码为class。
第 1 部分:配置设备并验证连接步骤 1:将基本配置应用于 RTA。
a.使用以下信息和地址分配表,配置 RTA:·主机名和横幅·线路密码设置为cisco;加密密码设置为class·LAN 接口的 IP 编址和描述Router>enRouter#conf tRouter(config)#hostname RTARTA(config)#banner motd "warning"RTA(config)#line console 0RTA(config-line)#password ciscoRTA(config-line)#loginRTA(config-line)#line vty 0 15RTA(config-line)#pasRTA(config-line)#password ciscoRTA(config-line)#loginRTA(config-line)#exitRTA(config)#enable secret classRTA(config)#int g0/0RTA(config-if)#ip addressRTA(config-if)#no shutdownRTA(config-if)#description g0/0RTA(config-if)#int g0/1RTA(config-if)#ip addressRTA(config-if)#no shutdownRTA(config-if)#description g0/1RTA(config-if)#exitb.保存配置。
RTA(config)#do write步聚 2:在 PC1 和 PC2 上配置编址。
a.使用地址分配表,为 PC1 和 PC2 配置 IP 编址。
b.测试PC1和PC2之间的连接。
根据情况进行故障排除。
步骤 3:配置 SW1 以进行远程管理。
a.使用地址分配表,配置 SW1 的管理接口。
SW1#conf tSW1(config)#int vlan 1SW1(config-if)#ip addressSW1(config-if)#no shutdownSW1(config-if)#exitb.配置默认网关地址。
SW1(config)#ip default-gatewayc.保存配置。
SW1(config)#do writePacket Tracer - 配置 IPv4 静态路由和默认路由地址分配表目标第 1 部分:检查网络并评估静态路由要求第 2 部分:配置静态路由和默认路由第 3 部分:验证连接背景信息在本练习中,您将配置静态路由和默认路由。
静态路由是网络管理员为创建可靠和安全路由而手动输入的路由。
本活动中使用四种不同的静态路由:递归静态路由、直连静态路由、完全指定的静态路由以及默认路由。
第 1 部分:检查网络并评估静态路由要求a.根据拓扑图,总网络数量是多少b.直接连接到 R1、R2 和 R3 的网络有多少c.每个路由器需要多少静态路由才能访问未直接连接的网络通过从 PC1 ping PC2 和 PC3 测试与 R2 和 R3 LAN 的连接。
成功的原因是什么第 2 部分:配置静态路由和默认路由步骤 1:在 R1 中配置递归静态路由。
a.什么是递归静态路由b.递归静态路由为什么需要查找两次路由表c.为未直接连接到 R1 的每个网络配置递归静态路由,包括 R2 与 R3 之间的 WAN链路。
R1>enR1#conf tR1(config)#ip routeR1(config)#ip routeR1(config)#ip routed.测试与 R2 LAN 的连接并 ping PC2 和 PC3 的 IP 地址。
步骤 2:为什么您没有成功在 R2 中配置直连静态路由。
a.直连静态路由与递归静态路由有什么区别从 R2 为每个未直接连接的网络配置直连静态路由。
R2>enR2#conf tR2(config)#ip route s0/0/1b.哪个命令仅显示直连网络c.哪个命令仅显示路由表中所列的静态路由d.查看整个路由表时,您如何区分直连静态路由和直连网络S 静态C 直连步骤 3:在 R3 上配置默认路由。
a.默认路由与常规静态路由有何区别在 R3 中配置默认路由,使每个未直接连接的网络均可访问。
R3(config)#ip route s0/0/1b.静态路由在路由表中如何显示第 3 部分:验证连接每台设备现在都应能够 ping 到每一台其他的设备。
如果不能,请检查静态路由和默认路由配置。
Packet Tracer - 配置 IPv6 静态路由和默认路由IPv6 地址分配表目标第 1 部分:检查网络并评估静态路由要求第 2 部分:配置 IPv6 静态路由和默认路由第 3 部分:验证连接背景信息在本练习中,您将配置 IPv6 静态路由和默认路由。
静态路由是网络管理员为创建可靠安全的路由而手动输入的路由。
本活动中使用四种不同的静态路由:递归静态路由、直连静态路由、完全指定的静态路由以及默认路由。
第 1 部分:检查网络并评估静态路由要求a.根据拓扑图,总网络数量是多少b.直接连接到 R1、R2 和 R3 的网络有多少c.每个路由器需要多少静态路由才能访问未直接连接的网络d.哪个命令用于配置 IPv6 静态路由Ipv6 route第 2 部分:配置 IPv6 静态路由和默认路由步骤 1:启用所有路由器上的 IPv6 路由。
在配置静态路由之前,必须配置转发 IPv6 数据包的路由器。
哪个命令可实现此操作在每个路由器中输入此命令。
R1(config)#ipv6 unicast-routingR2(config)#ipv6 unicast-routingR3(config)#ipv6 unicast-routing步骤 2:在 R1 中配置递归静态路由。
配置未与 R1 直接连接的每个网络的 IPv6 递归静态路由。
R1(config)#ipv6 route 2001:db8:1:a002::/64 2001:db8:1:a001::2R1(config)#ipv6 route 2001:db8:1:2::/64 2001:db8:1:a001::2R1(config)#ipv6 route 2001:db8:1:3::/64 2001:db8:1:a001::2步骤 3:在 R2 上配置直连静态路由和完全指定静态路由。
a.配置从 R2 到 R1 LAN 的直连静态路由。
R2(config)#ipv6 route 2001:db8:1:1::/64 s0/0/0b.配置从 R2 到 R3 LAN 的完全指定路由。
注:Packet Tracer 仅检查直连和递归静态路由。
您的教师可能会要求您回顾完全指定IPv6 静态路由的配置。
R2(config)#ipv6 route 2001:db8:1:3::/64 s0/0/1 2001:db8:1:a002::2步骤 4:在 R3 上配置默认路由。
在 R3 上,配置未直接连接的所有网络的递归默认路由。
R3(config)#ipv6 route ::/0 2001:db8:1:a002::1步骤 5:验证静态路由配置。
a.在 Packet Tracer 中使用哪个命令可以通过命令提示符验证 PC 的 IPv6 配置b.哪个命令显示路由器接口上配置的 IPv6 地址show ipv6 interface briefc.哪个命令显示 IPv6 路由表的内容show ipv6 route第 3 部分:验证网络连接每台设备现在都应能够 ping 到每一台其他的设备。
如果不能,请检查静态路由和默认路由配置。
Packet Tracer - 配置浮动静态路由目标第 1 部分:配置 IPv4 浮动静态路由第 2 部分:测试到 IPv4 浮动静态路由的故障切换第 3 部分:配置和测试 IPv6 浮动静态路由的故障切换背景信息在本练习中,您将配置 IPv4 和 IPv6 浮动静态路由。
手动配置这些路由,使管理距离大于主要路由的管理距离,因此,在主要路由发生故障之前这些路由不会位于路由表中。
