CCNA综合实验 实例解析

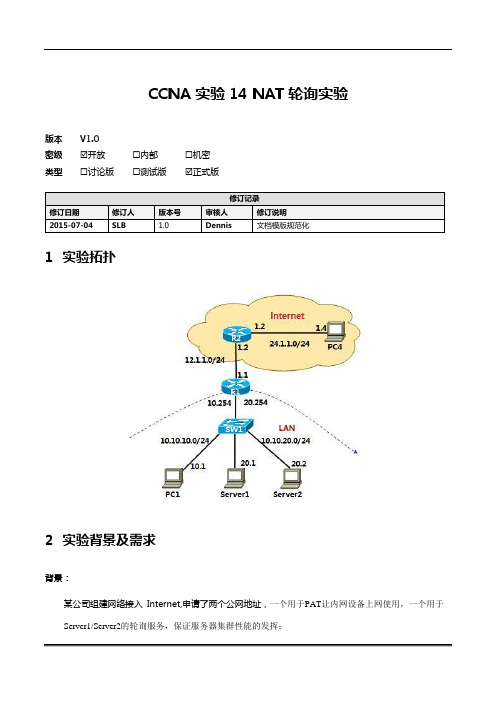

CCNA实验14NAT轮询实验
版本V1.0
密级☑开放☐内部☐机密
类型☐讨论版☐测试版☑正式版
1实验拓扑
2实验背景及需求
背景：
某公司组建网络接入Internet,申请了两个公网地址，一个用于PAT让内网设备上网使用，一个用于Server1/Server2的轮询服务，保证服务器集群性能的发挥；
需求：
N里面PC1和server属于不同的VLAN，网关都在R1上，server1/2对外提供相同的服务；
2.申请了两个公网IP，一个用于PAT，一个用于Server1/Server2的轮询服务；
3.PC4访问轮询服务IP时，能够实现Server1/2轮询。

相关资料：
R1
ipnat pool server 10.10.20.1 10.10.20.2 netmask 255.255.255.0 type rotary（建立地址池，设定集群服务器的，并设置rotary）
ipnat inside source list 1 interface FastEthernet0/0 overload（配置PAT）
ipnat inside destination list 2 pool server（进行轮询映射）
access-list 1 permit 10.10.0.0 0.0.255.255（允许内网用户PAT访问外网）
access-list 2 permit 12.1.1.3 0.0.0.0（为集群服务器设定一个公网虚拟IP）
R2
ip route 12.1.1.3 255.255.255.255 12.1.1.1（这一条非常重要，若不配置这一条，不管在模拟器还是在真机上，都不能实现服务器轮询）。

CCNA 基础实验辑SPOTO IT 人才培训机构 —— 专业的IT 人才解决方案提供商 实验1：Cisco 路由器基础配置路由器模式概述：Router> 用户模式，通常用来查看统计信息，但不能修改路由器的设置。

Router# 特许模式，可以查看并修改路由器的配置，通常在这里运行show 命令。

Router(config)# 全局模式，在这里修改当前运行配置中的内容。

Router(config-if)# 接口模式，用来配置路由器的物理接口和环回接口。

Router(config-subif)# 子接口模式，用来配置在路由器中创建的逻辑接口。

Router(config-line)# 控置台接口模式，通常用来配置用户模式口令，如T elnet 的登录密码。

Router(config-router)# 路由协议接口模式，在这里配置路由协议，如RIP 、IGRP 等。

1.登录路由器的必要配置：Router>enable Router#configure terminalRouter(config)#no ip domain lookup //关闭动态的域名解析。

Router(config)#line console 0Router(config-line)#exec-timeout 0 0 //关闭控置台的会话超时，以保证不会被踹出去。

Router(config-line)#logging synchronous //关闭日志同步，阻止控置台的一些提示信息。

Router(config-line)#exit Router(config)#//都是托速度的东西，关掉比较好。

2.路由器基本配置Router(config)#hostname R1 //修改路由器的标识。

R1(config)#banner motd #This is Cisco Router 2620. //配置日期信息标志区(MOTD)，登录到路由器时显示。

【背景描述】该企业的具体环境如下：1、企业具有2个办公地点，且相距较远，公司总共大约有200台主机。

2、A办公地点具有的部门较多，例如业务部、财务部、综合部等，为主要的办公场所，因此这部分的交换网络对可用性和可靠性要求较高3、B办公地点只有较少办公人员，但是Int ernet的接入点在这里4、公司只申请到了一个公网IP地址，供企业内网接入使用5、公司内部使用私网地址【网络拓补】【需求分析】∙需求1：采取一定方式分隔广播域。

∙分析1：在交换机上划分VLAN可以实现对广播域的分隔。

划分业务部VLAN10、财务部VLAN20、综合部VLAN30，并分配接口。

∙需求二：核心交换机采用高性能的三层交换机，且采用双核心互为备份的形势，接入层交换机分别通过2条上行链路连接到2台核心交换机，由三层交换机实现VLAN之间的路由。

∙分析二–交换机之间的链路配置为Trunk链路–三层交换机上采用SVI方式（switch virtual interface）实现VLAN之间的路由∙需求三：2台核心交换机之间也采用双链路连接，并提高核心交换机之间的链路带宽∙分析三–在2台三层交换机之间配置端口聚合，以提高带宽∙需求四：接入交换机的access端口上实现对允许的连接数量为4个，以提高网络的安全性∙分析四–采用端口安全的方式实现∙需求五：三层交换机配置路由接口，与RA、RB之间实现全网互通∙分析五–两台三层交换机上配置路由接口，连接A办公地点的路由器RA–RA和RB分别配置接口IP地址–在三层交换机的路由接口和RA，以及RB的内网接口上启用RIP路由协议，实现全网互通∙需求六：RA和B办公地点的路由器RB之间通过广域网链路连接，并提供一定的安全性∙分析六–RA和RB的广域网接口上配置PPP（点到点）协议，并用PAP认证提高安全性∙需求七：RB配置静态路由连接到Internet∙分析七–两台三层交换上配置缺省路由，指向RA–RA上配置缺省路由指向RB–RB上配置缺省路由指向连接到互联网的下一跳地址∙需求八：在RB上用一个公网IP地址实现企业内网到互联网的访问∙分析八–用PAT（网络地址转换）方式，实现企业内网仅用一个公网IP地址到互联网的访问∙需求九：在RB上对内网到外网的访问进行一定控制，要求不允许财务部访问互联网，业务部只能访问WWW和FTP服务，而综合部只能访问WWW服务，其余访问不受控制∙分析九–通过ACL（访问控制列表）实现【配置如下：】【路由器R-B的配置】初次进入路由器R-B时，我们进行如下的基本配置，配置主机名和各端口IP地址，配置信息如下.（两个路由器ping不通，记得设置时钟速率，千万别忘记了哦。

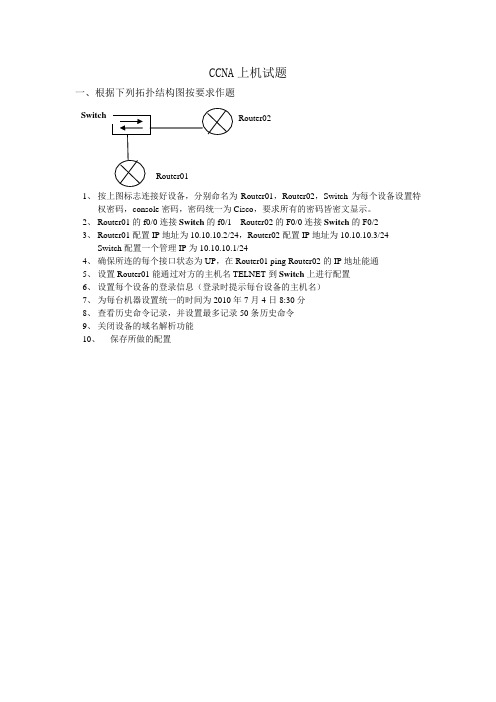

CCNA上机试题一、根据下列拓扑结构图按要求作题1、按上图标志连接好设备，分别命名为Router01，Router02，Switch为每个设备设置特权密码，console密码，密码统一为Cisco，要求所有的密码皆密文显示。

2、Router01的f0/0连接Switch的f0/1 Router02的F0/0连接Switch的F0/23、Router01配置IP地址为10.10.10.2/24，Router02配置IP地址为10.10.10.3/24Switch配置一个管理IP为10.10.10.1/244、确保所连的每个接口状态为UP，在Router01 ping Router02的IP地址能通5、设置Router01能通过对方的主机名TELNET到Switch上进行配置6、设置每个设备的登录信息（登录时提示每台设备的主机名）7、为每台机器设置统一的时间为2010年7月4日8:30分8、查看历史命令记录，并设置最多记录50条历史命令9、关闭设备的域名解析功能10、保存所做的配置关键步骤：1Router01 (config)#service password-encryption //设置所有密码为密文显示5Router01 (config)#ip host Router02 10.10.10.3 //设置通过对方主机名telnet登录Router01 (config)#telnet Router026Router01(config)#banner motd #Enter TEXT message. End with the character '#'.this is router router01#Router01(config)# //设置登录信息红色部分为自己所敲的命令或字符设备一启动将会显示this is router router017Router01#show clock //查看设备时间Router01#clock set 8:30:00 4 jul 2010 //设置设备时间8Router01#show history //查看命令历史记录Router01#terminal history size 50 //设置最多记录50条命令9Router01(config)#no ip domain-lookup //关闭域名解析功能。

竭诚为您提供优质文档/双击可除网络工程专业综合实践报告篇一：网路工程专业综合实验报告专业综合实验报告课程名称：专业综合实验课题名称：校园网—接入层和汇聚层姓名：班级：带教老师：报告日期：20XX.12.9--20XX.12.13电子信息学院目录一、综合实验的目的和意义 (4)二、综合实验的内容 (5)2.1校园网需求分析...........................................................................52.2校园网规划................................................. ....................................72.3网络技术指导与测试分析................................................. ...........9三、综合实验的步骤与方法.. (17)3.1项目需求分析................................................. ............................173.2制定网络工程项目实施目标方案.............................................17四、综合实验的要点.....................................18五、小组分工...........................................19六、结果分析与实验体会..................................19七、问题.. (20)参考文献 (21)前言通过专业综合实验，使学生在掌握了网络工程专业的理论知识和实践知识的前提下，能够完成从网络设备的选型、配置、设计、施工、组建，到测试、管理、维护、应用、开发等一系列贯穿网络工程全过程所有实验任务。

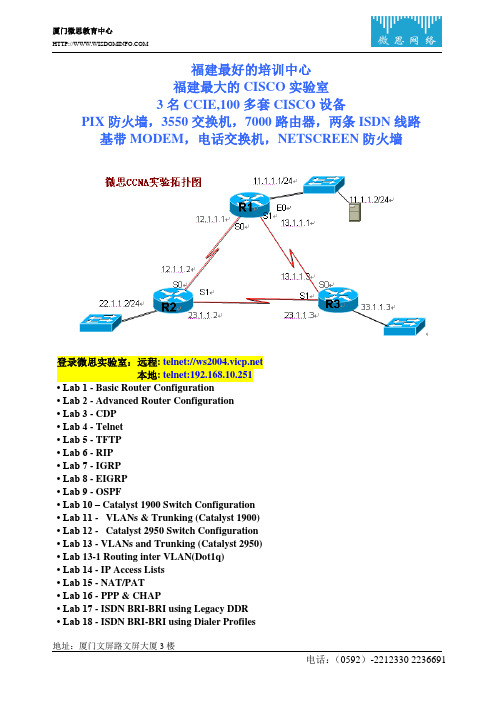

福建最好的培训中心福建最大的CISCO实验室3名CCIE,100多套CISCO设备PIX防火墙，3550交换机，7000路由器，两条ISDN线路基带MODEM，电话交换机，NETSCREEN防火墙登录微思实验室：远程: telnet://本地: telnet:192.168.10.251• Lab 1 - Basic Router Configuration• Lab 2 - Advanced Router Configuration• Lab 3 - CDP• Lab 4 - Telnet• Lab 5 - TFTP• Lab 6 - RIP• Lab 7 - IGRP• Lab 8 - EIGRP• Lab 9 - OSPF• Lab 10 – Catalyst 1900 Switch Configuration• Lab 11 - VLANs & Trunking (Catalyst 1900)• Lab 12 - Catalyst 2950 Switch Configuration• Lab 13 - VLANs and Trunking (Catalyst 2950)• Lab 13-1 Routing inter VLAN(Dot1q)• Lab 14 - IP Access Lists• Lab 15 - NAT/PAT• Lab 16 - PPP & CHAP• Lab 17 - ISDN BRI-BRI using Legacy DDR• Lab 18 - ISDN BRI-BRI using Dialer Profiles• Lab 19 - ISDN PRI using Dialer Profiles• Lab 20 - Frame RelayLAB 1 –基本配置3. 用户模式Router>4. Router> enable //用户模式敲入enable进入到特权模式Router#5. Router# ? //敲入问号看帮助6. Router# disable //特权模式敲入disable退到用户模式Router>7. Router> enable //用户模式敲入enable进入到特权模式Router# configure terminal //特权模式敲入configure terminal进入配置模式Router(config)# //配置模式8. 配置路由器名字(主机名)如…R1‟ (注：如果你用的实验台号是03，则命名为na03r1,如果为12，则命名na12r1,依次类推).Router(config)# hostname na12r1 //把第12号实验台的第一台路由器命名为na12r1na12r1(config)#9. 配置路由器的密码:●配置console 口密码:R1(config)#line console 0R1(config-line)#loginR1(config-line)#password ciscoR1(config-line)#设置密码后:00:29:42: %SYS-5-CONFIG_I: Configured from console by consoleUser Access VerificationPassword:Password: //这里要输入console口密码●配置enable 密码//从用户模式到enable模式的密码问题A: when both encrypted and unencrypted enable passwords are configured, which one is used?R1(config)# enable password cisco//密码显示为明文R1(config)# enable secret wisdom//密码为加密过的,显示为乱码注:用命令show running-config 可以看到密码cisco为明文,密码wisdom显示为乱码,当两个密码都配置时,只有enable secret所跟的密码生效,两个密码不可以配置一样的密码.配置vty密码//远程登陆telnet 的密码R1(config)#line vty 0 4R1(config-line)#loginR1(config-line)#password ciscoR1(config-line)#telnet命令的使用: telnet +IP address or hostname of a remote system例如: telnet 192.168.10.25110. 配置路由器接口ethernet0的IP address:R1>enableR1#configure terminalR1(config)#interface ethernet 0R1(config-if)#ip address 11.1.1.1 255.255.255.0R1(config-if)#no shutdown11. 在Serial0口配置R1(config-if)# int serial 0R1(config-if)# ip address 12.1.1.1 255.255.255.0R1(config-if)# no shutdown12. 测试ctrl-z的作用R1(config-if)# ctrl-z 任何模式下敲入ctrl-z都会退回到特权模式R1# 特权模式13. 退出路由器R1# logout 完全退出路由器14. 回到特权模式R1> enablepassword: cisco 输入enable secret 的密码为ciscoR1#15.显示接口的基本概况:R1# show ip interface brief16. 显示详细信息:show interface +接口类型+接口偏号例如:R1# show interfaces ethernet0 或是show interface serial 0R1#show interfaces ethernet 0Ethernet0 is up, line protocol is downHardware is Lance, address is 0000.0c92.8164 (bia 0000.0c92.8164)Internet address is 11.1.1.1/24MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec, rely 145/255, load 1/255 ……………….…………17.显示内存信息(也就是路由器正在运行的配置):R1# show running-config //当前正在远行的配置18. 显示NVRAM? If not, why not?R1# show startup-config 显示已经保存过的配置19. 保存配置:R1# copy running-config startup-config或是R1#write保存配置:copy running-config startup-config等同于write20. 现在显示NVRAM.R1# show startup-config21. 使用Show version:问题A: What IOS release is running在R1? 查看IOS的版本问题B: What are the contents of the configuration register? 查看寄存器的值R1# show version22. 查看运行的协议问题A:which protocols are currently running on the router?R1# show ip protocols23. 进入另一台Router.Router> enableRouter# configure terminalRouter(config)#24. 配置主机名，配置密码.Router(config)# hostname R2R2(config)# enable secret cisco25. 配置以太网IP.R2(config)# interface e0R2(config-if)# ip address 220.1.1.2 255.255.255.0R2(config-if)# no shutdown26. 显示所有接口简单信息R2(config-if)# ctrl-zR2# show ip interface briefR1#show ip interface briefInterface IP-Address OK? Method Status ProtocolEthernet0 11.1.1.1 YES manual up down Serial0 unassigned YES unset administratively down down Serial1 unassigned YES unset administratively down down3. 配置登陆信息Banner”Welcome to WISDOM LAB - Authorized Users Only”.R1(config)# banner motd #Welcome to WISDOM LAB - Authorized Users Only #4. 退出路由器,重新登录.R1# logoutenterpassword: ciscoR1> enablepassword: cisco6. 在R1上将R2和12.1.1.2对应起来（相当于Windows里的Hosts文件的作用）。

配置帧中继 实验拓扑：实验目标：学习配置帧中继链路,和帧中继子接口的配置。

实验环境：CCNP 帧中继环境.,开启 R1,R2,R3 并开启帧中继交换机。

配置帧中继：帧中继基本配置：首先我们要对接口的封装类型选择帧中继封装 对 R1,R2,R3 的 S1/0 口分别选择帧中继封装 r1(config)#int s1/0 r1(config-if)#encapsulation frame-relay 然后分别为 R1,R2,R3 配置 IP 地址 参考配置： r1interface Serial1/0 ip address 5.5.123.1 255.255.255.0 encapsulation frame-relay R2 interface Serial1/0 ip address 5.5.123.2 255.255.255.0 encapsulation frame-relay R3 interface Serial1/0 ip address 5.5.123.3 255.255.255.0 encapsulation frame-relay 配置完毕后稍等片刻 R1,R2,R3 就可以互通了.帧中继通信是通过 frame-map 来查找 IP 和 DLCI 号对应表进行通信的.可以通过 show frame-relay map 来查看 r1#show fram map Serial1/0 (up): ip 5.5.123.2 dlci 162(0xA2,0x2820), dynamic, broadcast,, status defined, active Serial1/0 (up): ip 5.5.123.3 dlci 163(0xA3,0x2830), dynamic, broadcast,, status defined, active R1 去 ping 5.5.123.2 是用 dlci 号 162 封装,去 ping 5.5.123.3 是用 dlci 163 封装,这些 dlci 号是 通过动态 inarp 来学习的. 可以手工来写 map r1(config-if)#frame-relay map ip 5.5.123.3 163 broadcast r1(config-if)#frame-relay map ip 5.5.123.2 162 broadcast r1(config-if)#do s fram map Serial1/0 (up): ip 5.5.123.2 dlci 162(0xA2,0x2820), static, broadcast, CISCO, status defined, active Serial1/0 (up): ip 5.5.123.3 dlci 163(0xA3,0x2830), static, broadcast, CISCO, status defined, active 注意刚才 frame map 刚才是 dynamic 现在是 static. 请为 R2,R3 也配置手工 map.然后互相 ping 测试配置 frame-relay 子接口：Frame-relay 子接口有二种:点到点,点到多点 /*以下对 Frame-relay 简称 FR 点到点只能接一个对端,点到多点可以接多个对端. 我们把 R1 作为 multipoint R2,R3 的子接口做 point to point (R1 不是必须做 multipoint 子接口. 只是为了熟悉多点子接口的配置) 把物理接口的 ip 地址 no 掉.把刚才做的 map 也 no 掉. R1 interface Serial1/0encapsulation frame-relay interface Serial1/0.1 multipoint /*指定物理接口为 multipoint ip address 5.5.123.1 255.255.255.0 frame-relay map ip 5.5.123.2 162 broadcast frame-relay map ip 5.5.123.3 163 broadcast R2 interface Serial1/0 no ip address encapsulation frame-relay /*对物理口封装 FR interface Serial1/0.1 point-to-point /*指定物理接口为 P-TO-P ip address 5.5.123.2 255.255.255.0 frame-relay interface-dlci 261 /*指定对端的 DLCI (R1) R3 interface Serial1/0 no ip address encapsulation frame-relay interface Serial1/0.1 point-to-point ip address 5.5.123.3 255.255.255.0 frame-relay interface-dlci 361 /*指定对端的 DLCI (R1) 互相 ping 测试 注:帧中继互通不需要二端的接口类型或子接口类型一致,只需要可以获得 DLCI 即可,也就是 说.物理接口和 multipoint,multipoint 和 p-p,p-p 和物理接口都可以互通常用命令：clear frame-relay inarp show frame-relay map /*清除动态学习的 map /*查看 frame-relay 的 map。

----------------------------文档来源百度文库..花了俺20virtual$下载的不共享出来让更多的人看到俺心里那个坑就是填不平…里面包含了CCNA的一些基础实验题，其中有个别题目的配置部分有小错误，留给大家去排错了~希望大家能够喜欢！最后，祝大家学习愉快~！实验一路由器基本配置一、实验设备一台路由器，一台PC，配置线一条。

二、实验要求1.更改路由器名称为RA2.设置password为cisco1,secret为cisco2,vty为cisco3,并要求所有密码都加密。

3.关闭域名查找，命令输入同步。

4.配置以太网口的IP为202.119.249.2195.设置登陆提示信息6.对串行口进行描述（描述信息为：welcome to lixin lab）7.将上述信息保存到tftp server8.将实验过程配置写在记事本中进行粘贴。

9.配置VTY访问权限。

10.禁止路由器进行域名解析。

三、实验步骤Router>enableRouter#configure terminalRouter(config)#hostname RA 设置路由器名RA(config)#enable password cisco1 设置密码RA(config)#enable secret cisco2 设置加密密码RA (config)#no ip domain-lookup关闭域名查找（当我们打错命令时，不会去查找DNS，造成延时）RA (config)#line console 0RA (config-line)#logging synchronous命令输入达到同步（信息提示不会打断你的输入）RA (config-line)#exec-timeout 0 0 设置永久不超时RA (config-line)#exitRA(config)#line vty 0 4RA(config-line)#（enable）password cisco3 设置vty密码RA(config-line)#exitRA(config)#service password-encryption 对密码加密RA(config)#int fastEthernet 0/0RA(config-if)#ip address 202.119.249.1 255.255.255.0 对以太网口fa0/0配置IP RA(config-if)#no shutdown 开启端口RA(config-if)#exitRA(config)#banner motd & welcome welcome to ccna lab!!! & 设置登陆提示信息RA(config)#int fa0/1RA(config-if)#description this is a fast port 描述端口信息RA(config-if)#exitRA(config)#copy running-config tftp 把信息保存到tftp实验二静态路由一、实验设备两台28系列型号路由器通过串口相连。

东莞斯瑞教育中心CCNA实验手册V5.0CCNA实验手册实验一基础实验一、拓扑图如下：二、实验目的1、掌握CISCO设备的基础配置。

2、2台设备能够ping 通。

3、熟练使用各种show命令查看设备状态。

三、实验要求：假设公司架设了一条东莞到香港的专线,作为网络管理员的你需要完成设备的基本配置,两台设备要PING通。

四、实验步骤：1、按照拓扑图所示，搭建实验平台2、完成CISCO设备的基础配置➢基本配置包括。

➢设置主机名称和设备标识。

➢关闭设备的DNS查询功能。

➢开启光标跟随功能。

➢设置超时时间,要求HongKong超时时间是10分30秒,DongGuan永远不超时。

➢配置控制台密码,配置VTY密码,配置特权密码,启用密码加密服务。

➢完成基本和辅助配置之后，按照拓扑图配置好设备的IP地址，测试相邻设备之间能否ping通。

➢使用CDP协议查看邻居设备信息,可以对设备进行远程telnet。

➢保存配置文件后，备份IOS软件和配置文件。

3、配置如下：设备命名：Router(config)#hostname dongguanDongguan(config)#关闭DNS查询：Router(config)#no ip domain-lookup注释：IOS软件会把未知的命令当做网络上设备的主机名称，通过广播去查找这台设备，这个过程需要比较久的时间，用这个命令可以避免DNS查询过程，节省时间。

启用光标跟随：Router(config)#line console 0Router(config-line)#logging synchronous注释：IOS软件会对系统状态变化自动的跳出提示信息，这会打乱我们的命令输入会影响我们命令的输入，启动光标跟随可以解决这个问题。

设置超时时间Router(config)#line console 0Router(config-line)#exec-timeout 0（分） 0 （秒）『永不超时』注释：当我们一段时间没有对设备进行操作后，会自动跳出登录，好比windows系统在多长时间没有活动后自动锁定，需要我们重新登录。

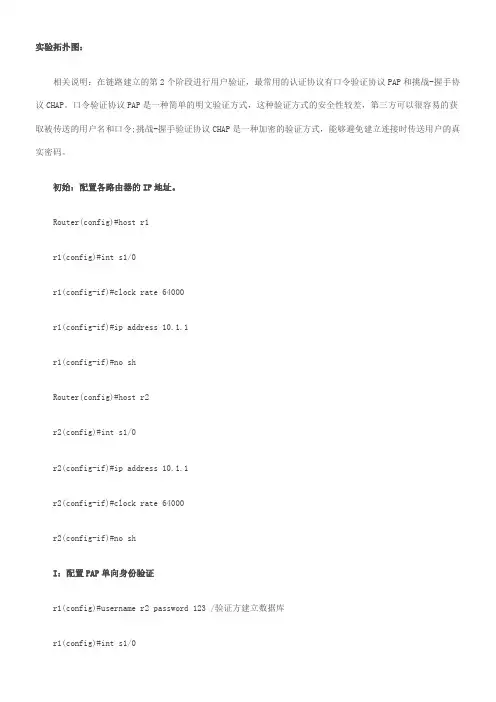

实验拓扑图：相关说明：在链路建立的第2个阶段进行用户验证，最常用的认证协议有口令验证协议PAP和挑战-握手协议CHAP。

口令验证协议PAP是一种简单的明文验证方式，这种验证方式的安全性较差，第三方可以很容易的获取被传送的用户名和口令;挑战-握手验证协议CHAP是一种加密的验证方式，能够避免建立连接时传送用户的真实密码。

初始：配置各路由器的IP地址。

Router(config)#host r1r1(config)#int s1/0r1(config-if)#clock rate 64000r1(config-if)#ip address 10.1.1r1(config-if)#no shRouter(config)#host r2r2(config)#int s1/0r2(config-if)#ip address 10.1.1r2(config-if)#clock rate 64000r2(config-if)#no shI：配置PAP单向身份验证r1(config)#username r2 password 123 /验证方建立数据库r1(config)#int s1/0r1(config-if)#encapsulation ppp /进行PPP封装r1(config-if)#ppp authentication pap /使用PAP实现PPP的验证r2(config)#int s1/0r2(config-if)#encapsulation pppr2(config-if)#ppp pap sent-username r2 password 123 /发送验证信息测试结果：r1#ping 10.1.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 4/9/16 msII：配置PAP双向身份验证r1(config)#username r2 password 123r1(config)#int s1/0r1(config-if)#encapsulation pppr1(config-if)#ppp authentication papr1(config-if)#ppp pap sent-username r1 password 321 /注意此时发送的password r2(config)#username r1 password 321r2(config)#int s1/0r2(config-if)#encapsulation pppr2(config-if)#ppp authentication papr2(config-if)#ppp pap sent-username r2 password 123 /注意此时发送的password 测试结果：r1#ping 10.1.1.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.1.2, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 8/10/16 msIII：配置CHAP单向的身份验证.r1(config)#username r2 password 123r1(config)#int s1/0r1(config-if)#encapsulation pppr1(config-if)#ppp authentication chapr2(config)#int s1/0r2(config-if)# encapsulation pppr2(config-if)#ppp chap hostname r2r2(config-if)#ppp chap password 123测试结果：r2#ping 10.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 8/18/36 ms IV：配置CHAP双向的身份验证.r1(config)#username r2 password 123r1(config)#int s1/0r1(config-if)# encapsulation pppr1(config-if)# ppp authentication chapr2(config-if)#username r1 password 123r2(config)#int s1/0r2(config-if)# encapsulation pppr2(config-if)# ppp authentication chap测试结果：r2#ping 10.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.1.1, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 8/18/36 ms OK，实验完成。
