机械传动部件的选择与设计

机械传动机构设计1. 引言机械传动机构是实现不同部件间机械能的传递的重要组成部分。

在机械系统中，传动机构扮演着关键的角色，负责将原动机的功率传递给各个工作部件，实现机械系统的正常运转。

本文将介绍一种机械传动机构的设计方法，以及相关的注意事项和优化技巧。

2. 传动机构设计方法传动机构的设计方法可以分为以下几个步骤：2.1 确定传动需求首先，需要明确传动机构的具体需求，包括传递的功率、转速比、运动模式等。

根据需求确定传动机构的工作条件和限制条件。

2.2 确定传动方案根据传动需求，选择适合的传动方式，常见的传动方式包括齿轮传动、链传动、皮带传动等。

根据传动方式确定传动元件的类型和数量。

2.3 计算传动参数根据传动方案，计算传动参数，包括齿轮的模数、啮合角、链条的长度等。

确保传动的可靠性和效率。

2.4 设计机构尺寸根据传动参数，设计传动机构的各个部件的尺寸，包括齿轮的模数、齿宽、轴的直径等。

确保机构的刚度和强度满足要求。

2.5 优化设计对传动机构的设计进行优化，包括减小传动误差、提高传动效率、降低噪音和振动等。

可以采用软件模拟和实验测试相结合的方法进行优化。

3. 传动机构设计注意事项在进行传动机构设计时，需要注意以下几点：3.1 传动可靠性传动机构的可靠性是设计的关键目标之一。

需要确保传动元件的强度和刚度满足要求，避免断裂和变形。

3.2 传动效率传动机构的效率直接影响机械系统的能量损耗和工作效率。

设计时应选择合适的传动方式，减小传动损失，提高传动效率。

3.3 传动误差传动机构中存在一定的传动误差，包括齿轮啮合误差、链条弹性和跳动等。

设计时需要考虑传动误差对工作精度的影响，并采取相应的措施减小误差。

3.4 轴承选择传动机构中的轴承承担着支撑和导向的作用。

选择合适的轴承类型和尺寸，确保传动顺畅和稳定。

3.5 润滑和密封传动机构中的润滑和密封对传动效率和寿命有着重要影响。

设计时需要考虑合理的润滑方式和密封结构。

机械设计中的传动元件选型与设计机械设计中的传动元件选型与设计是一项关键性工作，它直接影响到机械装置的运行效能和寿命。

本文将探讨机械设计中传动元件的选型原则、设计步骤以及常见的传动元件类型。

一、传动元件选型原则传动元件选型的目标是在满足设计要求的前提下，选择最合适的传动元件。

在选型过程中，需要考虑以下几个关键因素：1. 转矩和转速要求：根据机械装置的负荷特性和运行要求，确定所需的最大转矩和转速。

2. 工作环境：考虑机械装置所处的工作环境，包括温度、湿度、清洁度等因素，选择适应环境的传动元件材料和防护措施。

3. 节能要求：尽可能选用效率高、摩擦小的传动元件，以减小传动损失，提高能源利用率。

4. 寿命要求：根据机械装置的使用寿命要求和维护周期，选择耐磨损、耐腐蚀、寿命长的传动元件。

5. 加工和维修便捷性：考虑传动元件的加工难度和维修成本，选择加工容易、维护便捷的传动元件。

二、传动元件设计步骤在进行传动元件设计时，需要按照以下步骤进行：1. 确定传动方式：根据机械装置的特点和应用要求，选择合适的传动方式，如齿轮传动、带传动、链传动等。

2. 计算传动比：根据所需的转速比和转矩比，计算出合适的传动比，确定初步的传动方案。

3. 选取传动比范围内的传动元件：根据初步的传动方案，选取合适的传动元件，包括齿轮、皮带、链条等。

4. 进行校核计算：根据传动元件的几何参数和工作条件，进行校核计算，包括强度校核、接触疲劳寿命计算等。

5. 进行传动元件的布置和优化：根据实际情况，进行传动元件的布置和优化设计，确保传动系统的紧凑性、协调性和稳定性。

6. 进行传动系统的动力学分析：根据传动元件的特性和工作条件，进行传动系统的动力学分析，包括功率损失、振动、冲击等方面的分析。

三、常见的传动元件类型1. 齿轮传动：齿轮传动是一种常用的传动方式，可分为直齿轮、斜齿轮、螺旋齿轮等，广泛应用于各种机械装置中。

2. 带传动：带传动是一种采用带条进行动力传递的方式，具有噪音低、传动平稳等特点。

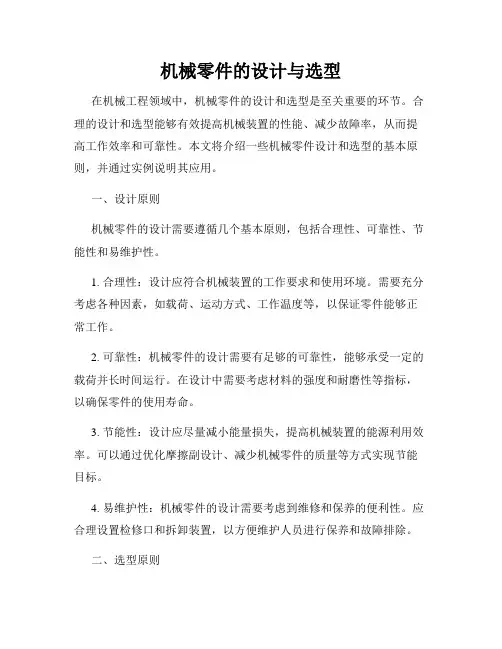

机械零件的设计与选型在机械工程领域中，机械零件的设计和选型是至关重要的环节。

合理的设计和选型能够有效提高机械装置的性能、减少故障率，从而提高工作效率和可靠性。

本文将介绍一些机械零件设计和选型的基本原则，并通过实例说明其应用。

一、设计原则机械零件的设计需要遵循几个基本原则，包括合理性、可靠性、节能性和易维护性。

1. 合理性：设计应符合机械装置的工作要求和使用环境。

需要充分考虑各种因素，如载荷、运动方式、工作温度等，以保证零件能够正常工作。

2. 可靠性：机械零件的设计需要有足够的可靠性，能够承受一定的载荷并长时间运行。

在设计中需要考虑材料的强度和耐磨性等指标，以确保零件的使用寿命。

3. 节能性：设计应尽量减小能量损失，提高机械装置的能源利用效率。

可以通过优化摩擦副设计、减少机械零件的质量等方式实现节能目标。

4. 易维护性：机械零件的设计需要考虑到维修和保养的便利性。

应合理设置检修口和拆卸装置，以方便维护人员进行保养和故障排除。

二、选型原则机械零件的选型是根据设计要求和使用环境来选择最合适的零件。

选型时需要考虑以下几个原则：适用性、可靠性、成本和供货。

1. 适用性：根据机械装置的工作要求，选择具备所需性能指标的机械零件。

例如，在选择轴承时，需要考虑负载能力、转速限制和寿命等指标，以确保选用的轴承能够适应工作条件。

2. 可靠性：选型时需要考虑零件的质量和可靠性指标。

可通过查阅厂家提供的技术资料和产品测试报告来评估零件的可靠性。

3. 成本：选择机械零件时需要综合考虑价格、性能和质量等因素。

应选用性价比较高的零件，以保证机械装置的经济性。

4. 供货：选型时需要注意零件的供货情况。

应选择那些供应稳定、有保障的零件，以免后期因零件供应问题导致工作中断。

三、实例分析为了更好地理解机械零件设计和选型的原则，我们以齿轮的设计和选型为例进行分析。

齿轮作为机械传动中常用的零件，其设计和选型对于机械装置的正常运行至关重要。

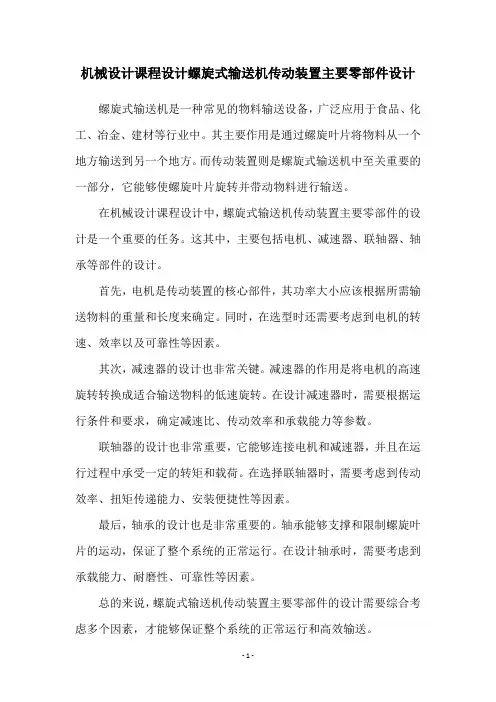

机械设计课程设计螺旋式输送机传动装置主要零部件设计螺旋式输送机是一种常见的物料输送设备，广泛应用于食品、化工、冶金、建材等行业中。

其主要作用是通过螺旋叶片将物料从一个地方输送到另一个地方。

而传动装置则是螺旋式输送机中至关重要的一部分，它能够使螺旋叶片旋转并带动物料进行输送。

在机械设计课程设计中，螺旋式输送机传动装置主要零部件的设计是一个重要的任务。

这其中，主要包括电机、减速器、联轴器、轴承等部件的设计。

首先，电机是传动装置的核心部件，其功率大小应该根据所需输送物料的重量和长度来确定。

同时，在选型时还需要考虑到电机的转速、效率以及可靠性等因素。

其次，减速器的设计也非常关键。

减速器的作用是将电机的高速旋转转换成适合输送物料的低速旋转。

在设计减速器时，需要根据运行条件和要求，确定减速比、传动效率和承载能力等参数。

联轴器的设计也非常重要，它能够连接电机和减速器，并且在运行过程中承受一定的转矩和载荷。

在选择联轴器时，需要考虑到传动效率、扭矩传递能力、安装便捷性等因素。

最后，轴承的设计也是非常重要的。

轴承能够支撑和限制螺旋叶片的运动，保证了整个系统的正常运行。

在设计轴承时，需要考虑到承载能力、耐磨性、可靠性等因素。

总的来说，螺旋式输送机传动装置主要零部件的设计需要综合考虑多个因素，才能够保证整个系统的正常运行和高效输送。

机械设计手册机械传动机械设计手册是机械工程师必备的工具书，用于指导机械传动的设计和计算。

机械传动是将动力从一个部件传递给另一个部件的过程，它是机械系统运行的关键环节之一。

机械传动的设计对于机械系统的性能和可靠性具有重要影响。

机械传动可以分为多种类型，包括齿轮传动、带传动、链传动等。

每种传动类型都有其特点和适用范围。

齿轮传动是最常见和最普遍应用的机械传动形式之一。

它主要由两个或多个齿轮组成，通过齿轮的啮合将动力传递给其他部件。

齿轮传动具有传动效率高、传动比稳定、传动精度高等优点，广泛应用于各个领域。

在机械传动的设计过程中，需要考虑多个因素。

首先是传动比的选择，传动比决定了传动输出转速和扭矩与输入转速和扭矩的关系。

传动比的选择要根据系统要求和传动部件的可靠性等因素进行合理确定。

其次是传动装置的布局和安装方式。

传动装置的布局应考虑机械的布局结构和空间限制等因素，合理安装传动装置可以提高机械系统的运行效率和可靠性。

机械传动的设计还需要考虑传动件的强度和寿命。

传动件的强度是指传动部件在工作过程中所能承受的最大载荷，而传动件的寿命则是指传动部件在规定工况下能够工作的时间。

在设计过程中，要根据传动装置的工作负荷和传动件的材料等因素，进行合理的强度计算和寿命评估。

此外，机械传动的设计还要考虑传动效率和噪声。

传动效率是指机械系统在能量传递过程中的损失程度，传动效率的高低直接影响着机械系统的能源利用效率。

而噪声是机械系统运行时产生的声音，对于某些应用领域，如航空航天、医疗器械等，噪声控制往往是设计的重要考虑因素之一。

综上所述，机械传动的设计是机械设计中重要的一部分，涉及到传动类型选择、传动比确定、布局和安装、传动件强度和寿命计算、传动效率和噪声控制等方面。

只有通过科学合理的设计和计算，才能够确保机械传动系统的正常运行和高效性能。

因此，机械设计手册中关于机械传动的内容是机械工程师在设计实践中必不可少的参考资料。

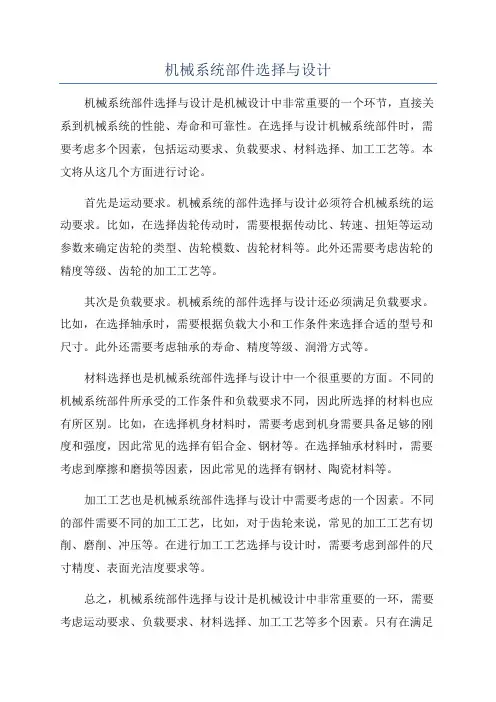

机械系统部件选择与设计机械系统部件选择与设计是机械设计中非常重要的一个环节，直接关系到机械系统的性能、寿命和可靠性。

在选择与设计机械系统部件时，需要考虑多个因素，包括运动要求、负载要求、材料选择、加工工艺等。

本文将从这几个方面进行讨论。

首先是运动要求。

机械系统的部件选择与设计必须符合机械系统的运动要求。

比如，在选择齿轮传动时，需要根据传动比、转速、扭矩等运动参数来确定齿轮的类型、齿轮模数、齿轮材料等。

此外还需要考虑齿轮的精度等级、齿轮的加工工艺等。

其次是负载要求。

机械系统的部件选择与设计还必须满足负载要求。

比如，在选择轴承时，需要根据负载大小和工作条件来选择合适的型号和尺寸。

此外还需要考虑轴承的寿命、精度等级、润滑方式等。

材料选择也是机械系统部件选择与设计中一个很重要的方面。

不同的机械系统部件所承受的工作条件和负载要求不同，因此所选择的材料也应有所区别。

比如，在选择机身材料时，需要考虑到机身需要具备足够的刚度和强度，因此常见的选择有铝合金、钢材等。

在选择轴承材料时，需要考虑到摩擦和磨损等因素，因此常见的选择有钢材、陶瓷材料等。

加工工艺也是机械系统部件选择与设计中需要考虑的一个因素。

不同的部件需要不同的加工工艺，比如，对于齿轮来说，常见的加工工艺有切削、磨削、冲压等。

在进行加工工艺选择与设计时，需要考虑到部件的尺寸精度、表面光洁度要求等。

总之，机械系统部件选择与设计是机械设计中非常重要的一环，需要考虑运动要求、负载要求、材料选择、加工工艺等多个因素。

只有在满足这些要求的基础上，机械系统才能具备良好的性能、寿命和可靠性。

因此，在进行机械系统部件选择与设计时，需要充分考虑以上因素，并根据实际情况进行合理的决策。

现代机械传动手册一、引言机械传动是现代工业中的重要组成部分，负责传递和变换动力、运动及扭矩。

本手册旨在为工程师、技术人员和学生提供一个关于现代机械传动的全面参考。

内容涵盖基本的传动方式、设计原则、材料选择、维护保养等方面。

二、基本的传动方式1.皮带传动：适用于两轴距离较远或轴之间有相对运动的情况。

具有结构简单、缓冲减震、过载保护等优点。

2.链传动：适用于中低速、大功率传动。

具有传递功率大、效率高等特点，但易磨损，需要定期维护。

3.齿轮传动：适用于各种速度和功率的传动，具有结构紧凑、传动比稳定、效率高等优点。

4.蜗杆传动：适用于大速比、低速度的传动，具有自锁功能，但效率低，易发热。

三、设计原则1.选择合适的传动方式以满足使用要求，如速度、功率、传动比等。

2.考虑传动的平稳性和寿命，选择合适的材料和制造工艺。

3.根据实际情况进行强度和刚度校核，确保传动的安全可靠。

4.优化传动结构，降低能耗，提高传动效率。

四、材料选择1.钢材：适用于各种齿轮、轴等传动零件，具有较高的强度和刚度。

2.铜合金：适用于低速重载的滑动轴承和蜗轮等零件，具有良好的减摩性和导热性。

3.铝合金：适用于轻载、高速的传动零件，具有重量轻、强度高等特点。

4.工程塑料：适用于某些低速、轻载的传动零件，具有重量轻、耐磨性好等优点。

五、维护保养1.定期检查传动系统的紧固情况，确保各部件连接可靠。

2.定期更换润滑油或润滑脂，保持传动系统的良好润滑。

3.定期检查传动零件的磨损情况，及时更换损坏的零件。

4.对于复杂的传动系统，可制定详细的维护保养计划，延长使用寿命。

六、应用与发展趋势随着科技的进步和工业的发展，现代机械传动正朝着更高效、更环保、更智能的方向发展。

例如，通过优化材料和制造工艺，提高传动系统的强度和寿命；通过引入先进的控制技术，实现传动的智能化和自动化；通过发展绿色制造技术，降低传动系统的能耗和排放。

本手册将不断更新和完善，以适应现代机械传动的最新发展。

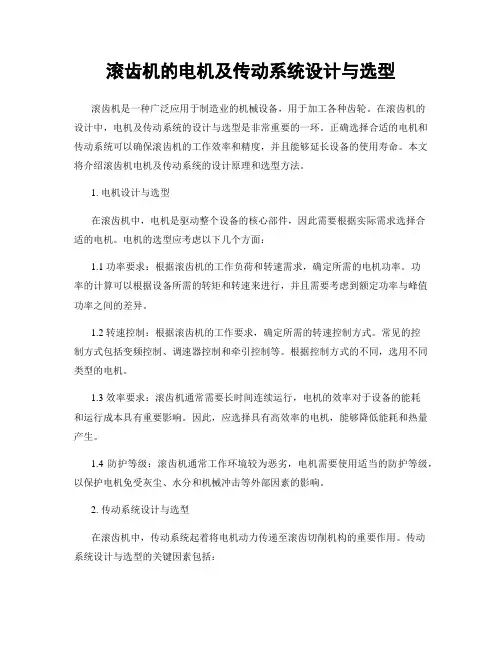

滚齿机的电机及传动系统设计与选型滚齿机是一种广泛应用于制造业的机械设备，用于加工各种齿轮。

在滚齿机的设计中，电机及传动系统的设计与选型是非常重要的一环。

正确选择合适的电机和传动系统可以确保滚齿机的工作效率和精度，并且能够延长设备的使用寿命。

本文将介绍滚齿机电机及传动系统的设计原理和选型方法。

1. 电机设计与选型在滚齿机中，电机是驱动整个设备的核心部件，因此需要根据实际需求选择合适的电机。

电机的选型应考虑以下几个方面：1.1 功率要求：根据滚齿机的工作负荷和转速需求，确定所需的电机功率。

功率的计算可以根据设备所需的转矩和转速来进行，并且需要考虑到额定功率与峰值功率之间的差异。

1.2 转速控制：根据滚齿机的工作要求，确定所需的转速控制方式。

常见的控制方式包括变频控制、调速器控制和牵引控制等。

根据控制方式的不同，选用不同类型的电机。

1.3 效率要求：滚齿机通常需要长时间连续运行，电机的效率对于设备的能耗和运行成本具有重要影响。

因此，应选择具有高效率的电机，能够降低能耗和热量产生。

1.4 防护等级：滚齿机通常工作环境较为恶劣，电机需要使用适当的防护等级，以保护电机免受灰尘、水分和机械冲击等外部因素的影响。

2. 传动系统设计与选型在滚齿机中，传动系统起着将电机动力传递至滚齿切削机构的重要作用。

传动系统设计与选型的关键因素包括：2.1 传动比：传动比是传动系统设计的基础，直接决定了滚齿机的最终速度。

根据滚齿机的加工要求和工件类型，确定所需的传动比。

常见的传动方式包括齿轮传动、链传动和带传动等。

2.2 传动效率：传动效率是传动系统设计的重要参数，直接影响设备的能耗和性能。

选择传动系统时，应选择具有较高传动效率的传动方式，并考虑能耗和转矩损失等因素。

2.3 噪音和震动：滚齿机在工作时会产生一定的噪音和震动，传动系统的设计需要考虑降低噪音和震动的措施。

合理选择传动方式、减振装置和润滑油等，可以有效降低噪音和震动。
