UPS不间断电源基础知识

UPS知识大全UPS是什么？它有哪些功能？UPS（ Uninterruptible Power System ）,即不间断电源,是一种含有储能装置，以逆变器为主要组成部分，恒压恒频输出的电源保护设备。

它可解决现有电力断电、低电压、高电压、突波、杂讯等现象，使计算机网络系统或其它电力电子设备运行更加安全可靠。

现在已经被广泛应用于计算机、交通、银行、证券、通信、医疗、工业控制等行业,并且正在迅速地走入家庭.它的主要功能是当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断( 事故停电）时, UPS 立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏.UPS的分类?UPS作为计算机的重要外设，在保护计算机数据、保证电网电压和频率的稳定，改进电网质量,防止瞬时停电和事故停电对用户造成的危害等是非常重要的.UPS已从60年代的旋转发电机发展至今天的具有智能化程度的静止式全电子化电路,并且还在继续发展。

目前，UPS一般均指静止式UPS，按其工作方式分类可分为后备式、在线互动式及在线式三大类。

1、后备式从工作原理上看,后备式UPS在有市电时仅对市电进行稳压，逆变器不工作，处于等待状态，当市电异常时，后备式UPS会迅速切换到逆变状态，将电池电能逆变成为交流电对负载继续供电,因此后备式UPS在由市电转逆工作时会有一段转换时间，一般小于10ms的时间切换，不适合于关键性供电场所.此外,后备式UPS一般只能持续供电几分钟到十几分钟.后备式UPS电源的优点是：运行效率高、噪音低、价格相对便宜,主要适用于市电波动不大,对供电质量要求不高的场合。

2、在线互动式所谓在线互动式UPS,是指在输入市电正常时，直接由市电向负载供电，UPS 的逆变器处于反向工作给电池组充电，当市电偏低或偏高时，通过UPS内部稳压线路稳压后输出，在市电异常时逆变器立刻投入逆变工作，将电池组电压转换为交流电输出，因此在线互动式UPS也有转换时间。

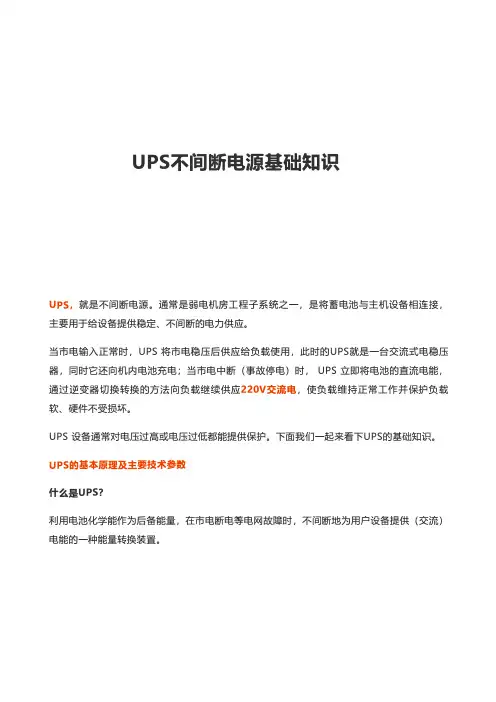

UPS不间断电源基础知识
U PS, 就是不间断电源。

通常是弱电机房工程子系统之一，是将蓄电池与主机设备相连接，主要用于给设备提供稳定、不间断的电力供应。

当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS设备通常对电压过高或电压过低都能提供保护。

下面我们一起来看下UPS的基础知识。

UPS的基本原理及主要技术参数
什么是U PS?
利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。

（｀
r卢勺因
（
UPS] UPS2
了了了[
卫，-------------------------三勹___(._ J
重要负载
双母线
解决单母线运行方式存在的单点“瓶颈”问题。

进一步提高系统可靠性。

系统配置复杂， 投资大， 安装调试要求高。

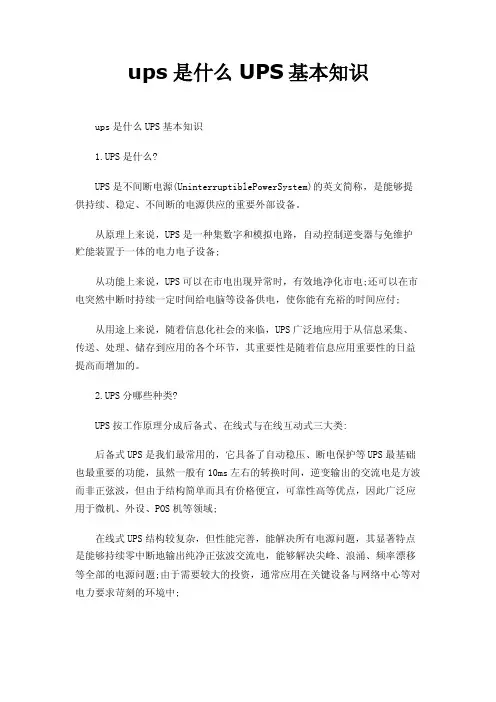

ups是什么UPS基本知识ups是什么UPS基本知识1.UPS是什么?UPS是不间断电源(UninterruptiblePowerSystem)的英文简称，是能够提供持续、稳定、不间断的电源供应的重要外部设备。

从原理上来说，UPS是一种集数字和模拟电路，自动控制逆变器与免维护贮能装置于一体的电力电子设备;从功能上来说，UPS可以在市电出现异常时，有效地净化市电;还可以在市电突然中断时持续一定时间给电脑等设备供电，使你能有充裕的时间应付;从用途上来说，随着信息化社会的来临，UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节，其重要性是随着信息应用重要性的日益提高而增加的。

2.UPS分哪些种类?UPS按工作原理分成后备式、在线式与在线互动式三大类:后备式UPS是我们最常用的，它具备了自动稳压、断电保护等UPS最基础也最重要的功能，虽然一般有10ms左右的转换时间，逆变输出的交流电是方波而非正弦波，但由于结构简单而具有价格便宜，可靠性高等优点，因此广泛应用于微机、外设、POS机等领域;在线式UPS结构较复杂，但性能完善，能解决所有电源问题，其显著特点是能够持续零中断地输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题;由于需要较大的投资，通常应用在关键设备与网络中心等对电力要求苛刻的环境中;模块化UPS同后备式相比较，在线互动式具有滤波功能，抗市电干扰能力很强，转换时间小于4ms，逆变输出为模拟正弦波，所以能配备服务器、路由器等网络设备，或者用在电力环境较恶劣的地区;尤其四通MD系列的UPS，价格又远低于在线式，是应该向用户大力推荐的一种更好的选择。

3.为什么要配备UPS?据IDC统计，全部电脑故障的45%是由电源问题引起的;在中国，大城市停电的次数平均为0.5次/月，中等城市为2次/月，小城市或村镇为4次/月，电网存在至少九种问题:断电、雷击尖峰、浪涌、频率震荡、电压突变、电压波动、频率漂移、电压跌落、脉冲干扰;因此从改善电源质量的角度来说给电脑配备一台UPS是十分必要的。

UPS（不间断电源）基础知识简介1.1、什么是UPS ?UPS是英文Uninterruptable Power Supply 的缩写，中文译为“不间断电源”，它是能够实现两路电源之间不间断地相互切换的电气装置2.1、电网电源存在的问题电网问题引发原因现象市电断电电网停电、保护电器（空开）跳闸零电压持续2个周波以上电压浪涌大型设备关闭或雷击引起电压高于110%额定值，持续一个或多个周波波形下陷大型设备突然启动、电网切换电压低于80-85%额定值，持续一个或多个周波瞬态尖峰闪电、电子开关工作、电焊机工作瞬间电压远超正常电压，持续时间一般为0.5-5个周波谐波干扰电动机、电焊机、广播通信设备、无线通信设备、微波设备电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁频率漂移电源容量与负荷的不平衡精密设备无法正常工作2.2、电网问题的危害◆电源中断、电压波动、瞬态尖峰脉冲电压——造成服务器、磁盘阵列等精密设备数据丢失、设备损坏、死机、停止工作等◆谐波污染、频率漂移——造成网络传输的数据误码率大增、数据传输速率低下电气设备过热、电机转速异常等2.3、UPS基本功能1.高可靠性不间断供电2.电网稳压、净化功能3.电池管理功能4.智能监控功能·保证电能供应的连续性·高质量供电、绿色电源·延长电池使用寿命解决UPS维护问题3.1、UPS分类在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并同时对蓄电池充电；再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载，使负载得到稳压、稳频的稳定电源。

当交流电源发生异常（电压异常、频率异常等）或整流器、电抗器故障时，蓄电池组提供直流电给逆变器，使交流输出不会有中断，进而达到保护负载的作用。

市电恢复后自动转换为市电供电，同时为已经放电的蓄电池组充电。

当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时，逆变器会自动切断以防止损坏，若此时旁路交流电源正常时，静态开关会将电源供应转为由旁路备用电源输出给负载使用。

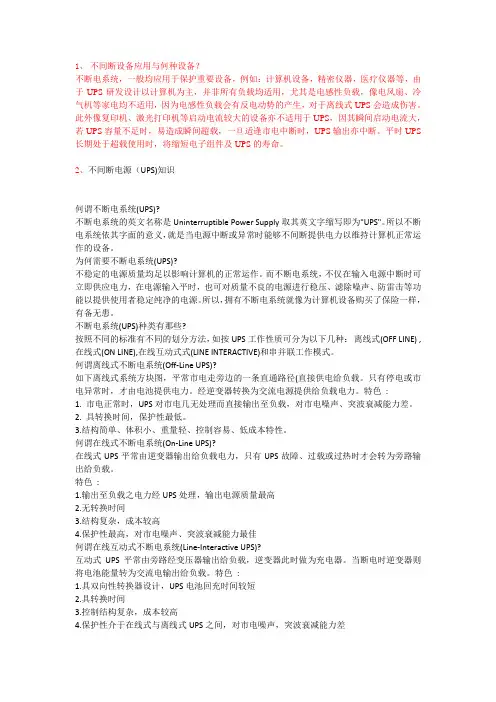

1、不间断设备应用与何种设备？不断电系统，一般均应用于保护重要设备，例如：计算机设备，精密仪器，医疗仪器等，由于UPS研发设计以计算机为主，并非所有负载均适用，尤其是电感性负载，像电风扇、冷气机等家电均不适用，因为电感性负载会有反电动势的产生，对于离线式UPS会造成伤害。

此外像复印机、激光打印机等启动电流较大的设备亦不适用于UPS，因其瞬间启动电流大，若UPS容量不足时，易造成瞬间超载，一旦适逢市电中断时，UPS输出亦中断。

平时UPS 长期处于超载使用时，将缩短电子组件及UPS的寿命。

2、不间断电源（UPS)知识何谓不断电系统(UPS)?不断电系统的英文名称是Uninterruptible Power Supply取其英文字缩写即为"UPS"。

所以不断电系统依其字面的意义，就是当电源中断或异常时能够不间断提供电力以维持计算机正常运作的设备。

为何需要不断电系统(UPS)?不稳定的电源质量均足以影响计算机的正常运作。

而不断电系统，不仅在输入电源中断时可立即供应电力，在电源输入平时，也可对质量不良的电源进行稳压、滤除噪声、防雷击等功能以提供使用者稳定纯净的电源。

所以，拥有不断电系统就像为计算机设备购买了保险一样，有备无患。

不断电系统(UPS)种类有那些?按照不同的标准有不同的划分方法，如按UPS工作性质可分为以下几种：离线式(OFF LINE) ,在线式(ON LINE),在线互动式式(LINE INTERACTIVE)和串并联工作模式。

何谓离线式不断电系统(Off-Line UPS)?如下离线式系统方块图，平常市电走旁边的一条直通路径(直接供电给负载。

只有停电或市电异常时，才由电池提供电力。

经逆变器转换为交流电源提供给负载电力。

特色:1. 市电正常时，UPS对市电几无处理而直接输出至负载，对市电噪声、突波衰减能力差。

2. 具转换时间，保护性最低。

3.结构简单、体积小、重量轻、控制容易、低成本特性。

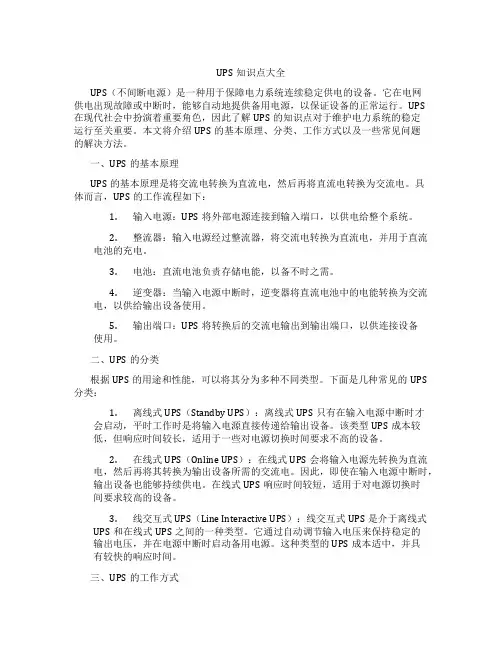

UPS知识点大全UPS（不间断电源）是一种用于保障电力系统连续稳定供电的设备。

它在电网供电出现故障或中断时，能够自动地提供备用电源，以保证设备的正常运行。

UPS在现代社会中扮演着重要角色，因此了解UPS的知识点对于维护电力系统的稳定运行至关重要。

本文将介绍UPS的基本原理、分类、工作方式以及一些常见问题的解决方法。

一、UPS的基本原理UPS的基本原理是将交流电转换为直流电，然后再将直流电转换为交流电。

具体而言，UPS的工作流程如下：1.输入电源：UPS将外部电源连接到输入端口，以供电给整个系统。

2.整流器：输入电源经过整流器，将交流电转换为直流电，并用于直流电池的充电。

3.电池：直流电池负责存储电能，以备不时之需。

4.逆变器：当输入电源中断时，逆变器将直流电池中的电能转换为交流电，以供给输出设备使用。

5.输出端口：UPS将转换后的交流电输出到输出端口，以供连接设备使用。

二、UPS的分类根据UPS的用途和性能，可以将其分为多种不同类型。

下面是几种常见的UPS 分类：1.离线式UPS（Standby UPS）：离线式UPS只有在输入电源中断时才会启动，平时工作时是将输入电源直接传递给输出设备。

该类型UPS成本较低，但响应时间较长，适用于一些对电源切换时间要求不高的设备。

2.在线式UPS（Online UPS）：在线式UPS会将输入电源先转换为直流电，然后再将其转换为输出设备所需的交流电。

因此，即使在输入电源中断时，输出设备也能够持续供电。

在线式UPS响应时间较短，适用于对电源切换时间要求较高的设备。

3.线交互式UPS（Line Interactive UPS）：线交互式UPS是介于离线式UPS和在线式UPS之间的一种类型。

它通过自动调节输入电压来保持稳定的输出电压，并在电源中断时启动备用电源。

这种类型的UPS成本适中，并具有较快的响应时间。

三、UPS的工作方式UPS可以通过不同的工作方式来满足不同的需求。

2024年版UPS电源基本知识一、UPS的功能UPS是不间断电源英文名称的缩写，是一种含有储能装置、以逆变器为主要组成部分、具有稳压、稳频、滤波、抗电磁和射频干扰、防电压峰谷浪涌等功能的用电设备电源保护系统。

其主要功能是在正常、异常和供电中断的情况下，向重要用电设备及系统提供安全可靠、稳定不间断，不受倒闸操作影响的交流电源。

二、UPS的分类1、按工作方式分类UPS按工作方式可分为后备式、在线式和在线互动式三大类。

1）后备式后备式UPS在市电正常时，直接由市电向负载供电，当市电超出其工作范围或停电时，通过转换开关转换为电池逆变供电。

其特点是结构简单，体积小，成本低，但输入电压范围窄，输出电压稳定精度差，有切换时间，且输出波形一般为方波。

2）在线式在线式UPS在市电正常时,由市电进行整流提供直流电压给逆变器工作，由逆变器向负载提供交流电；在市电异常时，逆变器由电池提供能量，逆变器始终处于工作状态，保证无间断输出。

其特点是有极宽的输入电压范围，无切换时间，且输出电压稳定精度高，特别适合对电源要求高的场合，但成本较高。

3）在线互动式在线互动式UPS在市电正常时，直接由市电向负载供电；当市电电压偏低或偏高时通过UPS内部稳压线路稳压后输出；当市电异常或停电时，通过转换开关转为电池逆变供电。

其特点是有较宽的输入电压范围，噪音低，体积小，但同样存在切换时间。

2、按容量大小分类1）小容量：3kVA以下。

2 ）中小容量：3~IOkVA o3 ）中大容量:IOkVA o3、按输入/输出方式分类1）单相输入/单相输出；4 ）三相输入/单相输出；5 ）三相输入/三相输出。

三、UPS的组成部分UPS由整流器、逆变器、隔离变压器、静态开关、手动旁路开关等设备组成。

1、整流装置整流器又称充电器，接线方式有三相全控桥式整流和三相半控桥式整流。

□1）输入变压器用来改变交流电源输入电压的大小，给整流器一个合适的电压值。

2）整流器有三个二极管和三个可控硅组成三相全波半控桥式整流电路，调整导通角和通电时间可得到理想的直流输出电压。

UPS产品基础知识一、UPS的概念1、UPS中文含义为“不间断电源”即停电后能持续供电的电源设备，广泛应用于金融、通讯、军事、精密工业等行业。

2、UPS属于交流电力设备，其作用主要是存储电能，以备停电后向后级设备持续提供交流电力电源。

3、UPS主要用于对交流电源要求较高的场合和设备提供电力，这些设备通常存在不能停电，电压要求稳定，不能存在电力干扰等要求，例如：信息中心、大型服务器、电信交换机、军用雷达等设备。

二、UPS的组成1、一套完整的UPS设备由UPS主机、电池组、电池柜构成。

2、UPS主机主要作用是能量较换，它可以将市电的交流电整流成直流电给电池充电，也可以将电池存储的直流是逆变成交流电给负载供电。

3、电池组主要作用就是储存电能。

三、UPS的分类1、UPS主机的分类1）UPS通常分为在线式UPS和后备式UPS两种在线式UPS的概念是UPS的逆变器一直为后级负载供电的UPS电源，该种类UPS存在供电质量好，不存在转换时间，无干扰等优点。

后备式UPS的概念是UPS市电正常用市电供电，停电用逆变器供的备用型UPS 电源，该种类UPS只起停电后提供短时间的供电的作用。

现在市面上销售的产品绝大部分为在线式UPS，后备式UPS电源市场已经很少。

2）UPS按电源输入方式可分为：单进单出UPS电源市电输入为单相220V交流输入，输出为单相220V交流输出，通常为10KVA及以下的小功率UPS。

三进单出UPS电源市电输入为三相380V交流输入，输出为单相220V交流输出，通常为10KVA及以上30KVA以下的中功率UPS。

三进三出UPS电源市电输入为三相380V交流输入，输出为三相380V交流输出，通常为30KVA以上的大功率UPS。

3）UPS按内部工作模式可以分为：工频在线式UPS主要特点是稳定可靠，但技术相对落后，内部有一个大体积的工频隔离变压器。

高频在线式UPS主要特点是体积小，重量轻，技术先进，没有隔离变压器。

UPS不间断电源培训
什么是UPS不间断电源？
UPS不断电源（UPS）是一种保护系统，用于提供持续的电源供应，
如果主电源断开或失效。

它能够阻止电源突然断电，减少由于停电造成的
电脑和重要设备的损坏。

UPS电源也可以提供市电不稳定和质量低下的情
况下的保护。

UPS不断电源的功能
UPS不断电源的主要功能是为应用程序提供清洁、可靠的电源，并在
发生电源中断时提供保护。

UPS可以提供清洁的电源，其中主要为调节电
源和减少电源中的波动。

这样可以确保电源中没有污染物，可以减少设备
的损坏和电路风险。

此外，UPS还可以在断电时提供提供支持，从而使电
脑等可以安全的关闭，以防电脑或其他重要设备损坏。

UPS不断电源的类型
UPS不断电源的类型主要有两种，即在线和后备UPS。

在线UPS是一
种实时供电的设备，可以提供供电，并保护电源中断时居住在电源线路上
的程序的数据安全与完整性。

另一方面，后备UPS是一种储存电力的设备，可以在主电源断开时继续支持。

后备UPS的主要缺点是它的电池只能提供
有限的供电时间。

UPS不断电源的应用
UPS不断电源的应用范围很广。

它可以用于保护重要硬件，如计算机、服务器、网络设备和关键业务系统。

此外，UPS也可以用于。
