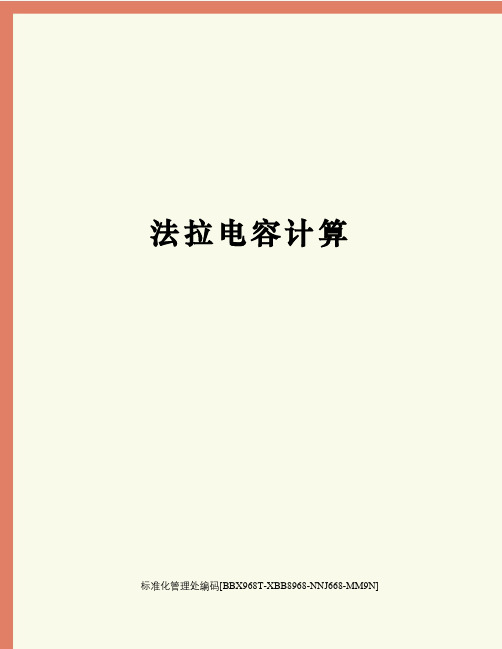

法拉电容计算标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]电压(V) = 电流(I) x 电阻(R)电荷量(Q) = 电流(I) x 时间(T)功率(P) = V x I =能量(W) = P x T = Q x V容量F= 库伦（C） / 电压（V）将容量、电压转为等效电量电量 =电压（V) x 电荷量（C）实例估算：电压5.5V 1F（1法拉电容）的电量为5.5C（库伦），电压下限是3.8V，电容放电的有效电压差为5.5-3.8=1.7V，所以有效电量为1.7C。
1.7C=1.7A*S（安秒）=1700mAS（毫安时）=0.472mAh（安时）若电流消耗以10mA计算，1700mAS/10mA=170S=2.83min（维持时间分钟）。
转电荷量通常,正电荷的电荷量用正数表示.负电荷的电荷量用负数表示.任何带电体所带电量总是等于某一个最小电量的整数倍这个最小电量叫做基元电荷它等于一个电子所带电量的多少，也等于一个质子所带电量的多少而库仑是电量的单位1库仑=1安培·秒库仑是电量的单位，符号为C。
它是为纪念物理学家库仑而命名的。
若导线中载有1安培的稳恒电流，则在1秒内通过导线横截面积的电量为1库仑。
库仑不是国际标准单位，而是国际标准导出单位。
一个电子所带负电荷量e＝1.6021892×10^19库仑（元电荷），也就是说1库仑相当于6.24146×10^18个电子所带的电荷总量。
电荷量的公式： C=It（其中I是电流，单位A ；t是时间，单位s）电量电量表示物体所带电荷的多少。
单位时间内通过截面的电荷量一般来说，电荷的数量叫电量，用符号Q表示，单位是库(仑)(符号是C)．库仑是一个很大的单位．一个电子的电量e=-1.60*10^-19库。
实验指出，任何带电粒子所带电量，或者等于电子或质子的电量，或者是它们的电量的整数倍，所以把1.60*10^-19库叫做基元电荷。

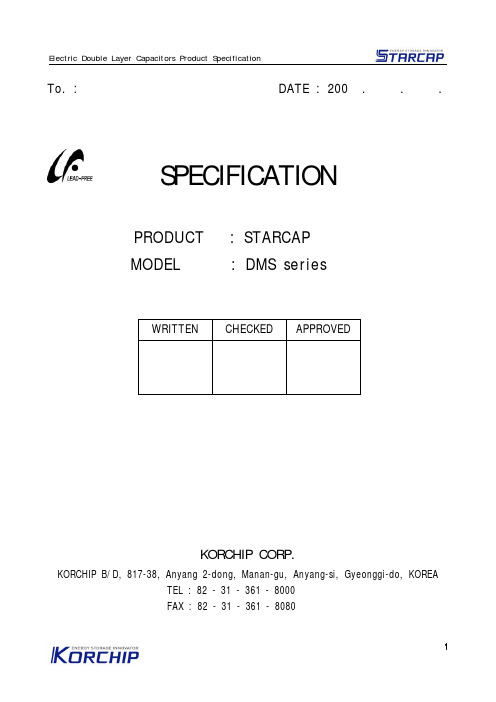

WRITTEN CHECKED APPROVEDTo. : DATE : 200 . . .SPECIFICATIONPRODUCT : STARCAPMODEL : DMS seriesKORCHIP CORP.KORCHIP B/D, 817-38, Anyang 2-dong, Manan-gu, Anyang-si, Gyeonggi-do, KOREA TEL : 82 - 31 - 361 - 8000 FAX : 82 - 31 - 361 - 8080Page No.ITEM etc.1Cover Page2Index3 1. Scope2. Part Number System3. Product Model Name4. Photo5. Nominal Specifications4 6. Cell Structure7. Product Construction And Dimension5 8. Packing Specifications6 9. Specifications And Test Method7 10. Measuring Method Of Characteristics8 11. Mounting And Soldering9 12. Cautions For Use10 13. Environmental ManagementIndexItems DMS 3R3 204 R DMS 3R3 224 R Cell SizeØ6.8 × 1.4mm Ø6.8 × 1.4mm OPERATING TEMPERATURE-10 ~ +60 ℃-10 ~ +60 ℃RATED VOLTAGE3.3 VDC 3.3 VDC ELECTROSTATIC CAPACITANCE (F)0.20 F 0.22 F CAPACITANCE TOLERANCE -20 ~ 80 %-20 ~ 80 %EQUIVALENT SERIES RESISTANCE (ESR)LESS THAN 200ΩLESS THAN 200ΩLEAKAGE CURRENT (LC)LESS THAN 150㎂LESS THAN 150㎂1. ScopeThis specification applies to STARCAP(Electric Double Layer Capacitor), submitted to specified customer in cover page.2. Part Number SystemDMS 3R3 204 R (Example)① ② ③ ④① Series Name② Rated Voltage : 3.3VDC③ Capacitance : 0.20 F (204 = 20 × 10+4uF) ④ Terminal Type : R-type3. Product Model Name1) Product : Electric Double Layer Capacitor 2) Model name : DMS3R3204R, DMS3R3224R4. Photo5. Nominal SpecificationsPart Number Dimension (mm)ØD H DMS 3R3 204 R 6.8 Max 1.8 Max DMS 3R3 224 R6.8 Max1.8 Max6. Cell Structure7. Product Construction And DimensionPRODUCTQUANTITY(PCS)SIZE(WxLxH mm)Weight(Kg) Tray Inner Box Outer Box Inner Box Outer BoxDMS 3R3 204 R1001,00016,000180×170×75375×340×350≃ 9 DMS 3R3 224 R1001,00016,000180×170×75375×340×350≃ 9 8. Packing Specification9. Specifications And Test Method10. Measuring Method Of CharacteristicsE0 : VdcR C : 100Ω11. Mounting And SolderingWhen you solder DMS series STARCAP to a printed circuit board, excessive thermalstress could cause the STARCAP's electrical characteristics to deteriorate, compromisethe integrity of the seal or cause the electrolyte to leak due to increased internal pressure.① Recommended condition of mountingIf you want to set or mount DMS series STARCAP on a PCB with resin before soldering for ease of soldering process, follow the thermal condition below.- Hardening Temp. of Resin : 80℃ or below- Hardening Time of Resin : 10 min. or less② Recommended condition of soldering- Soldering Tip Temp. : 350℃ or below- Soldering Time : 3 sec. or less- Times : Three times or less at intervals of 9 sec. or more※ Do not touch the metal case of STARCAP with a soldering iron.③ It is not allowed to go through flow or reflow(IR, Atmosphere heating methodsetc.) process.④ The terminals are plated for good solderability. Rasping terminals may damage the plating layer and degrade the solderability.Do not apply a large force to the terminals. Otherwise, they may break or come off or the STARCAP characteristics may be deteriorated.12. Cautions For UsePlease be careful for following points when you use STARCAP.1) Do not apply more than rated voltage.If you apply more than rated voltage, STARCAP's electrolyte will be electrolyzed and itsESR increase. At the worst, it may be broken.2) Do not use STARCAP for ripple absorption.3) PolarityThe STARCAP is non-polar fundamentally, however STARCAP gets polarity throughaging process before it is packed. Please mount it in accordance with its polarity to maintain the best condition.4) Operating temperature and lifeGenerally, STARCAP has a lower leakage current, longer back-up time and longer life in the low temperature i.e. the room temperature. But it has a higher leakage current, shorter back-up time and shorter life in the high temperature.Please design to keep STARCAP away from calorific parts.5) CleaningSome detergent or high temperature drying causes deterioration of STARCAP.If you wash STARCAP, Consult us.6) Following figure shows the general back-up circuit.D : Diode to prevent the reverse currentR : Resistor to control the chargingcurrentSeries RoHS directivePb, Cr+6, Hg, Cd, PBB,PBDEELV directive Pb, Cr+6, Hg, CdPVC etc.DMSN.D.N.D.N.D.7) Short-circuit STARCAPYou can short-circuit between terminals of STARCAP without resistor. However when you short-circuit frequently, please consult us.8) StorageIn long term storage, please store STARCAP in following condition; ① TEMP. : 15 ~ 35 ℃ ② HUMIDITY : 45 ~ 75 %RH ③ NON-DUST ENVIRONMENT9) Do not disassemble STARCAP. It contains electrolyte. 10) Series connection of STARCAPOver-rated voltage may be applied to a single STARCAP in series connection due to the deviation of capacitance and ESR of each STARCAP. Please inform us if you are using STARCAP in series connection and please design so as not to apply over-rated voltage to each STARCAP, and use STARCAPs from same lot.11) The tips of STARCAP terminals are very sharp. Please handle with care.13. Environmental ManagementAll STARCAP products are RoHS compliant and environment friendly.By changing the solder plating from leaded solder to lead-free solder, our new STARCAP has became even more friendly to the environment.* N.D. : Not detected。
法拉电容应用电路图大全（八款模拟电路设计原理
图）
法拉电容也是超级电容。
超级电容器是介于传统电容器和充电电池之间的一种新型储能装置，其容量可达几百至上千法拉，与传统电容器相比：它具有较大的容量、较高的能量、较宽的工作温度范围和极长的使用寿命；而与蓄电池相比：它又具有较高的比功率，且对环境无污染，因此可以说，超级电容器是一种高效、实用、环保的能量存储装置。
法拉电容器的容量比通常的电容器大得多。
由于其容量很大，对外表现和电池相同，因此也有称作“电容电池”。
法拉电容器属于双电层电容器，它是世界上已投入量产的双电层电容器中容量最大的一种，其基本原理和其它种类的双电层电容器一样，都是利用活性炭多孔电极和电解质组成的双电层结构获得超大的容量。
法拉电容应用电路图（一）
法拉电容在RAM数据保护中的应用
当电源正常时，5 V电源VCC通过快速整流二极管D1给RAM（U2：UT6264）供电，并通过R1给法拉电容（C1：FM0H104Z）充电。
掉电时，D1截止，法拉电容C1作为备份电源，通过R1为U2供电，保证RAM中数据不消失。
在掉电过程中或电源出现波动时，为了增强RAM数据的安全性，采用了专用电源监控芯片（U3：IMP706），提供系统的监控功能。
上电、掉电和电网电压过低时会输出复位信号，同时还能跟踪1.6 s的定时信号，为软件运行提供看门狗定时器（watchdog timer）防护。
当电源电压掉至约4.74 V时，U3向CPU（U1：AT89S52）输出掉电信号（PW_DN），CPU进行掉电应急。
常见的法拉电容容值范围很广泛，从皮法（pF）级别到法拉（F）级别都有。
以下是一些常见的法拉电容容值范围：
纳法级别（nF）：纳法级电容一般用于小型电子设备中，例如手机、电脑、电视等。
常见的纳法级电容有10nF、100nF等。
微法级别（μF）：微法级电容广泛应用于各种电子设备中，例如电源滤波电容、电机启动电容等。
常见的微法级电容有1μF、10μF、100μF等。
毫法级别（mF）：毫法级电容容量较大，常用于高功率设备中，例如汽车音响、电动工具等。
常见的毫法级电容有1mF、10mF等。
法拉级别（F）：法拉级电容主要用于大型电力系统中，例如电力电容器、电容式电池等。
常见的法拉级电容有1F、10F甚至更大。
值得注意的是，电容的容值会受到制造工艺和材料等因素的影响，所以同一容值的电容在不同厂家生产得到的性能和尺寸可能会有所区别。

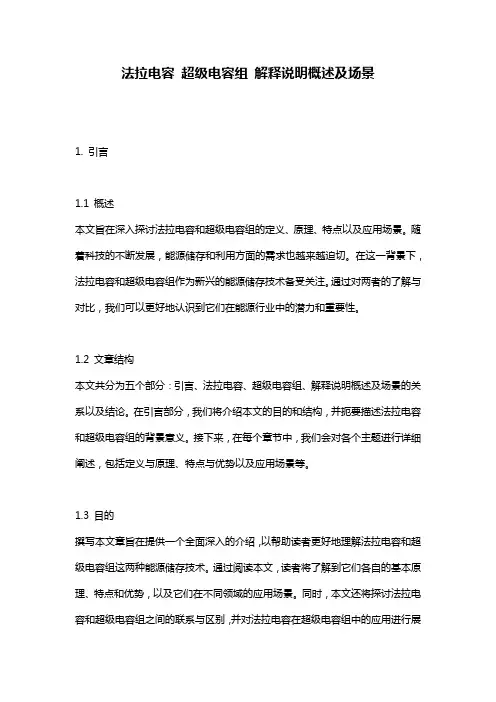

法拉电容超级电容组解释说明概述及场景1. 引言1.1 概述本文旨在深入探讨法拉电容和超级电容组的定义、原理、特点以及应用场景。
随着科技的不断发展，能源储存和利用方面的需求也越来越迫切。
在这一背景下，法拉电容和超级电容组作为新兴的能源储存技术备受关注。
通过对两者的了解与对比，我们可以更好地认识到它们在能源行业中的潜力和重要性。
1.2 文章结构本文共分为五个部分：引言、法拉电容、超级电容组、解释说明概述及场景的关系以及结论。
在引言部分，我们将介绍本文的目的和结构，并扼要描述法拉电容和超级电容组的背景意义。
接下来，在每个章节中，我们会对各个主题进行详细阐述，包括定义与原理、特点与优势以及应用场景等。
1.3 目的撰写本文章旨在提供一个全面深入的介绍，以帮助读者更好地理解法拉电容和超级电容组这两种能源储存技术。
通过阅读本文，读者将了解到它们各自的基本原理、特点和优势，以及它们在不同领域的应用场景。
同时，本文还将探讨法拉电容和超级电容组之间的联系与区别，并对法拉电容在超级电容组中的应用进行展望。
最后，我们将对这两种技术进行综合评价，并提出未来研究方向的建议。
通过以上内容，读者将能够深入了解法拉电容和超级电容组这两个关键概念，并了解它们在能源储存领域的重要性及广泛应用前景。
接下来，我们将具体阐述法拉电容的定义和原理，在接下来的章节中详细探讨其特点、优势以及应用场景。
2. 法拉电容2.1 定义和原理法拉电容是一种特殊的电容器，以物理学家迈克尔·法拉（Michael Faraday）的名字命名。
它由两个导体之间的绝缘介质分隔而成，在其中积聚电荷。
当在法拉电容上施加电压时，正负极板之间的电荷开始累积，并形成一个电场。
根据Coulomb定律，这个电场会导致正负极板之间的电势差，并存储能量。
2.2 特点和优势a) 高能量密度：相较于传统的化学电池，法拉电容具有更高的能量密度，可以存储更多的能量。
这使得法拉电容在需要短时间内释放大量能量的应用中非常有用。

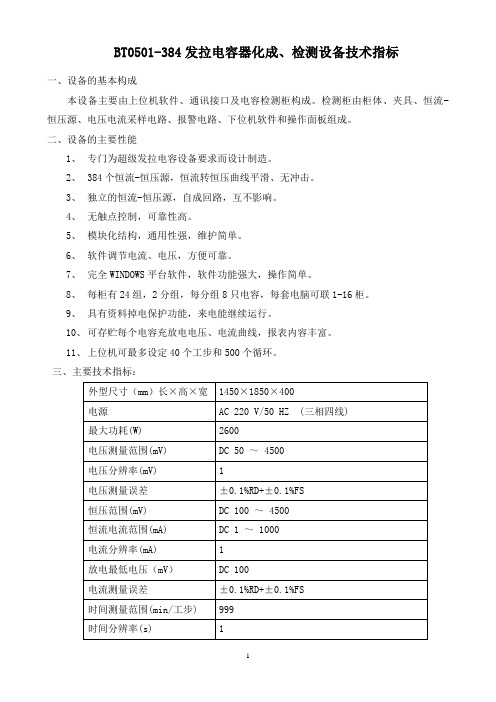

BT0501-384发拉电容器化成、检测设备技术指标
一、设备的基本构成
本设备主要由上位机软件、通讯接口及电容检测柜构成。
检测柜由柜体、夹具、恒流-恒压源、电压电流采样电路、报警电路、下位机软件和操作面板组成。
二、设备的主要性能
1、专门为超级发拉电容设备要求而设计制造。
2、384个恒流-恒压源，恒流转恒压曲线平滑、无冲击。
3、独立的恒流-恒压源，自成回路，互不影响。
4、无触点控制，可靠性高。
5、模块化结构，通用性强，维护简单。
6、软件调节电流、电压，方便可靠。
7、完全WINDOWS平台软件，软件功能强大，操作简单。
8、每柜有24组，2分组，每分组8只电容，每套电脑可联1-16柜。
9、具有资料掉电保护功能，来电能继续运行。
10、可存贮每个电容充放电电压、电流曲线，报表内容丰富。
11、上位机可最多设定40个工步和500个循环。
三、主要技术指标：。

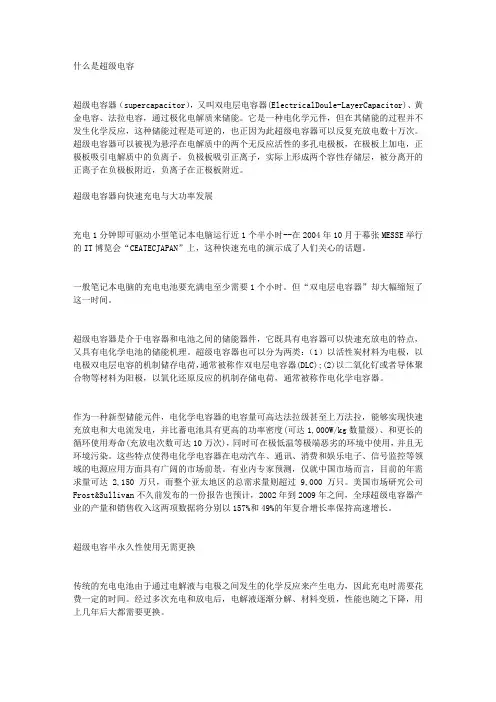

什么是超级电容超级电容器（supercapacitor），又叫双电层电容器(ElectricalDoule-LayerCapacitor)、黄金电容、法拉电容，通过极化电解质来储能。
它是一种电化学元件，但在其储能的过程并不发生化学反应，这种储能过程是可逆的，也正因为此超级电容器可以反复充放电数十万次。
超级电容器可以被视为悬浮在电解质中的两个无反应活性的多孔电极板，在极板上加电，正极板吸引电解质中的负离子，负极板吸引正离子，实际上形成两个容性存储层，被分离开的正离子在负极板附近，负离子在正极板附近。
超级电容器向快速充电与大功率发展充电1分钟即可驱动小型笔记本电脑运行近1个半小时--在2004年10月于幕张MESSE举行的IT博览会“CEATECJAPAN”上，这种快速充电的演示成了人们关心的话题。
一般笔记本电脑的充电电池要充满电至少需要1个小时。
但“双电层电容器”却大幅缩短了这一时间。
超级电容器是介于电容器和电池之间的储能器件，它既具有电容器可以快速充放电的特点，又具有电化学电池的储能机理。
超级电容器也可以分为两类：（1）以活性炭材料为电极，以电极双电层电容的机制储存电荷，通常被称作双电层电容器(DLC);(2)以二氧化钌或者导体聚合物等材料为阳极，以氧化还原反应的机制存储电荷，通常被称作电化学电容器。
作为一种新型储能元件，电化学电容器的电容量可高达法拉级甚至上万法拉，能够实现快速充放电和大电流发电，并比蓄电池具有更高的功率密度(可达1,000W/kg数量级)、和更长的循环使用寿命(充放电次数可达10万次)，同时可在极低温等极端恶劣的环境中使用，并且无环境污染。
这些特点使得电化学电容器在电动汽车、通讯、消费和娱乐电子、信号监控等领域的电源应用方面具有广阔的市场前景。
有业内专家预测，仅就中国市场而言，目前的年需求量可达2,150万只，而整个亚太地区的总需求量则超过9,000万只。
美国市场研究公司Frost&Sullivan不久前发布的一份报告也预计，2002年到2009年之间，全球超级电容器产业的产量和销售收入这两项数据将分别以157%和49%的年复合增长率保持高速增长。

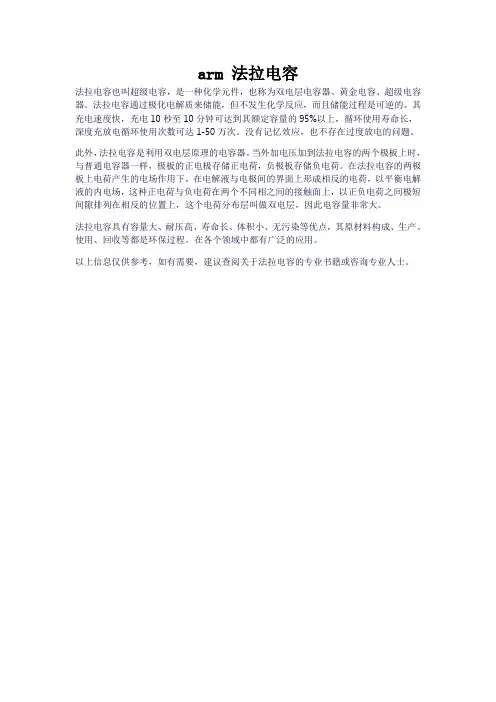

arm 法拉电容
法拉电容也叫超级电容，是一种化学元件，也称为双电层电容器、黄金电容、超级电容器。
法拉电容通过极化电解质来储能，但不发生化学反应，而且储能过程是可逆的。
其充电速度快，充电10秒至10分钟可达到其额定容量的95%以上，循环使用寿命长，深度充放电循环使用次数可达1-50万次。
没有记忆效应，也不存在过度放电的问题。
此外，法拉电容是利用双电层原理的电容器。
当外加电压加到法拉电容的两个极板上时，与普通电容器一样，极板的正电极存储正电荷，负极板存储负电荷。
在法拉电容的两极板上电荷产生的电场作用下，在电解液与电极间的界面上形成相反的电荷，以平衡电解液的内电场，这种正电荷与负电荷在两个不同相之间的接触面上，以正负电荷之间极短间隙排列在相反的位置上，这个电荷分布层叫做双电层，因此电容量非常大。
法拉电容具有容量大、耐压高、寿命长、体积小、无污染等优点，其原材料构成、生产、使用、回收等都是环保过程。
在各个领域中都有广泛的应用。
以上信息仅供参考，如有需要，建议查阅关于法拉电容的专业书籍或咨询专业人士。
