光伏电站支架基础形式概述

光伏支架分类光伏支架作为光伏电站重要的组成部分，它承载着光伏电站的发电主体。

支架的选择直接影响着光伏组件的运行安全、破损率及建设投资，选择合适的光伏支架不但能降低工程造价，也会减少后期养护成本。

一、光伏支架类型1、根据材料分类根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架，其中非金属支架使用较少，而铝合金支架和钢支架各有特点。

2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。

根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。

1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

1)平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

优点：抗风能力好，可靠性强，不破坏屋面防水结构。

缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

2)平顶屋面-混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。

缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。

3)地面电站-混凝土基础支架地面电站混凝土基础支架多种多样，根据不用的项目地质情况，可选择对应的安装方式，以下主要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常见的混凝土基础安装形式。

现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。

优点：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。

缺点：现浇钢筋混凝土基础施工易受季节和天气等环境因素限制，施工要求高，一旦做好后无法再调节。

光伏电站支架基础型式对比分析及选型探讨摘要：随着光伏电站建设数量的增多与建设速度的加快，光伏电站的建设用地也不再局限于荒漠地区，在沿海区域的滩涂鱼塘、各大型煤矿的废弃矿场、高山山地及石漠化地区，也建有多座并网光伏电站。

然而光伏电站占地面积大，在同一场区内，地形、地质条件也具有多样性及复杂性。

我国光伏电站建设初期主要集中在荒漠地区，因此，光伏支架的基础主要参照建筑相关规范进行设计，主要采用独立基础及条形基础。

本文对光伏电站建设中不同光伏支架基础形式进行技术对比分析。

关键词：光伏；支架基础；对比分析在全球能源供应紧张和环境保护压力日益加大的情况下，人类社会的可持续发展受到了巨大挑战，尽快改变过度依赖化石燃料的能源结构，发展和利用清洁而安全的太阳能、风能、生物质能等可再生能源成为经济和社会发展的必由之路。

同时光伏发电应用模式也不断创新，除传统的大型地面光伏电站、分布式光伏、屋顶光伏外，水光互补、风光互补等新型复合电站，探索了水电、风电和光伏电站协调运行、联合调度的创新模式；与生态农业相结合的光伏农业大棚、渔光互补电站逐渐成为市场热点；集荒山荒坡治理、煤矿采空区治理和沙漠化治理等于一体，把生态恢复与光伏发电相结合的项目也不断推陈出新。

一、光伏支架基础受力特性光伏支架基础所承受的力是由上部光伏支架传到基础上，而光伏支架是光伏组件的支撑结构，支架及组件本身自重很小；但因组件面积较大，其承受的主要荷载为风、雪荷载，且风荷载作用方向不断变化，因此，支架传至基础的反作用力在顺风和逆风的条件下作用方向相反，基础设计时需考虑满足不同工况下支架传至基础的反作用力。

二、不同支架基础形式特点及适用条件对比分析对光伏支架基础的受力特点，采用不同的基础形式其设计计算方法与施工工艺不同。

对同一场址而言，地质条件的差异对基础设计参数的选取影响很大。

以下介绍几种常用的支架基础形式的特点及使用条件。

1、混凝土独立基础。

混凝土独立基础因其结构形式简单、受力明确，在早期光伏电站建设过程中被广泛使用。

光伏支架的主要形式光伏支架是太阳能光伏电站系统中的重要组成部分，主要用于支撑和固定太阳能光伏电池板。

根据不同的安装场地和需求，光伏支架的形式也有所不同。

本文将从几个主要的形式来介绍光伏支架。

1. 地面支架地面支架是光伏电站中最常见的一种形式。

它通常是由钢材制成的结构，可以固定在地面上，支撑光伏电池板。

地面支架的特点是安装方便、稳定性好、适用于大型光伏电站。

根据地面条件的不同，地面支架可以分为混凝土基础支架和螺栓基础支架两种形式。

2. 屋顶支架屋顶支架是安装在建筑物屋顶上的一种光伏支架形式。

它可以分为平面屋顶支架和斜面屋顶支架两种类型。

平面屋顶支架通常是由轻质金属材料制成，可以根据屋顶的倾角调整支架的角度，以最大程度地接收太阳辐射。

斜面屋顶支架则是根据建筑物的屋顶结构进行设计，保证光伏电池板的稳定安装。

3. 悬挂支架悬挂支架是一种将光伏电池板悬挂在建筑物外墙上的支架形式。

它通常由铝合金材料制成，具有轻巧、美观的特点。

悬挂支架的安装方式是通过固定在建筑物上的支撑杆将光伏电池板悬挂在墙面上，使之与建筑物外墙紧密贴合。

这种支架形式适用于一些有限空间的建筑物，如高层住宅、商业大厦等。

4. 水浮支架水浮支架是一种将光伏电池板安装在水面上的支架形式。

它通常由浮体和支架框架组成，可以使光伏电池板漂浮在水面上。

水浮支架的特点是适用于水体面积较大的地区，可以最大限度地利用水面资源进行光伏发电。

水浮支架还具有随水面波浪起伏而调整角度的功能，以保证光伏电池板的最佳接收太阳辐射。

5. 移动支架移动支架是一种可以根据太阳位置调整角度的光伏支架形式。

它通常由铝合金材料制成，具有可调节角度的特点。

移动支架可以根据太阳的位置自动调整光伏电池板的角度，以最大限度地接收太阳辐射。

这种支架形式适用于需要随时调整角度的场所，如太阳能车棚、户外充电站等。

以上是光伏支架的主要形式。

根据不同的安装场地和需求，选择合适的支架形式可以提高光伏电站的发电效率和稳定性。

光伏支架基础类型汇总光伏支架作为太阳能发电系统中重要的组成部分，承载着太阳能电池板，固定、支撑和保护太阳能电池板。

根据支架的使用场景和安装方式，光伏支架基础通常可以分为地面支架基础和屋顶支架基础两种类型。

一、地面支架基础类型：1.桩基基础：桩基基础是在地面上打入深层的钢筋混凝土桩作为支架基础。

桩基基础能够提供良好的承载力和稳定性，适用于多种地质条件，但施工成本较高。

2.地脚螺栓基础：地脚螺栓基础是通过在地面上安装钢制地脚螺栓来连接光伏支架和地面。

地脚螺栓基础适用于土质较好、承载能力不是特别大的场地，施工简便，成本相对较低。

3.基础扩展片：基础扩展片是将光伏支架的支撑脚底部连接到扩展板，然后将扩展板埋入地下。

基础扩展片可以增加支架的稳定性和承载能力，适用于土质较差、需要提高承载能力的场地。

4.钢筋混凝土基础：钢筋混凝土基础是将光伏支架直接固定在钢筋混凝土基础上。

这种基础结构牢固，适用于光伏电站项目和大型国家级项目。

5.悬吊式基础：悬吊式基础是将支撑架悬挂在特殊的支撑结构上，可以适应不同的地形和地貌。

二、屋顶支架基础类型：1.钢结构基础：钢结构基础是将光伏支架固定在建筑物的钢结构上，适用于工业大厦、商业综合体等场所。

钢结构基础结构简单，安装便捷，但要确保建筑物钢结构的承载能力。

2.平衡式基础：平衡式基础是将光伏支架的重量通过计算和设计，使其与屋顶之间达到平衡，不需要通过其他固定物来支撑。

平衡式基础适用于屋顶承载能力较低的场所。

3.张拉支撑基础：张拉支撑基础是将光伏支架通过张拉支撑固定在建筑物的顶部，通过张力来对抗重力。

张拉支撑基础可以减少建筑物的承载压力，适用于较大型的屋顶光伏电站。

总结起来，光伏支架基础类型多种多样，适用于不同的场地和建筑物。

选择适合的支架基础是确保光伏发电系统安全稳定运行的重要环节，需要充分考虑地质条件、地形地貌、建筑物承载能力等因素，进行科学合理的设计和施工。

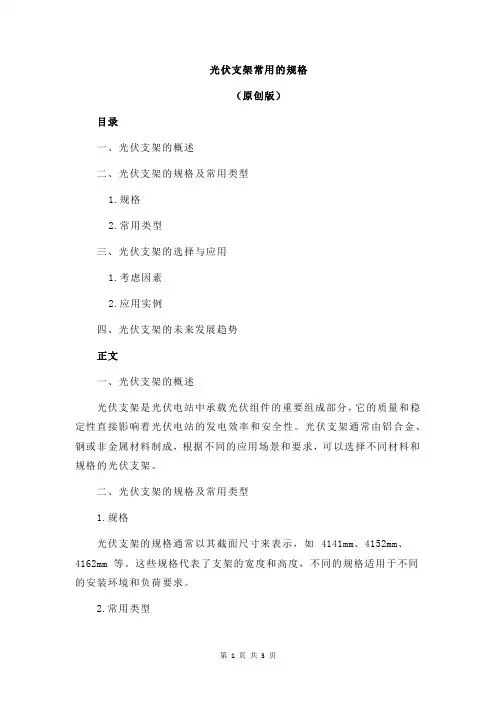

光伏支架常用的规格（原创版）目录一、光伏支架的概述二、光伏支架的规格及常用类型1.规格2.常用类型三、光伏支架的选择与应用1.考虑因素2.应用实例四、光伏支架的未来发展趋势正文一、光伏支架的概述光伏支架是光伏电站中承载光伏组件的重要组成部分，它的质量和稳定性直接影响着光伏电站的发电效率和安全性。

光伏支架通常由铝合金、钢或非金属材料制成，根据不同的应用场景和要求，可以选择不同材料和规格的光伏支架。

二、光伏支架的规格及常用类型1.规格光伏支架的规格通常以其截面尺寸来表示，如 4141mm、4152mm、4162mm 等。

这些规格代表了支架的宽度和高度，不同的规格适用于不同的安装环境和负荷要求。

2.常用类型（1）铝合金支架：铝合金支架具有重量轻、耐腐蚀、稳定性好等特点，适用于屋顶、地面等安装环境。

（2）钢支架：钢支架具有承受能力强、稳定性好等特点，适用于污水处理厂、地形复杂的山地等安装环境。

（3）非金属支架（柔性支架）：非金属支架利用钢索预应力结构，具有安装简便、适应性强等特点，适用于跨度和高度受限的安装环境，如山谷、丘陵地带光伏电站等。

三、光伏支架的选择与应用1.考虑因素在选择光伏支架时，需要考虑以下几个因素：（1）安装环境：根据不同的安装环境，选择适合的支架类型和规格。

（2）负荷要求：根据光伏组件的重量和风荷载等负荷要求，选择具有足够承载能力的支架。

（3）材料耐久性：考虑支架材料的耐腐蚀性、抗老化性等，保证支架的使用寿命。

2.应用实例（1）铝合金支架在屋顶光伏电站中的应用：由于铝合金支架重量轻、安装简便，因此在屋顶光伏电站中得到广泛应用。

（2）钢支架在地面光伏电站中的应用：钢支架具有承受能力强、稳定性好等特点，适用于地面光伏电站的安装。

（3）非金属支架在山地光伏电站中的应用：非金属支架适应性强，可以解决山地光伏电站安装难度大、阳光遮挡严重等问题。

四、光伏支架的未来发展趋势随着光伏行业的快速发展，光伏支架也将不断创新和优化，未来可能会出现更多新型材料和结构形式的光伏支架，以适应不断变化的市场需求和安装环境。

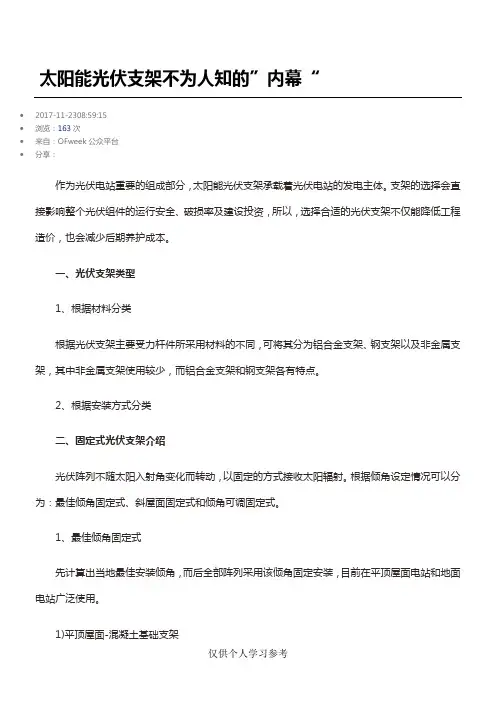

太阳能光伏支架不为人知的”内幕“∙2017-11-2308:59:15∙浏览：163次∙来自：OFweek公众平台∙分享：作为光伏电站重要的组成部分，太阳能光伏支架承载着光伏电站的发电主体。

支架的选择会直121、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

1)平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

优点：抗风能力好，可靠性强，不破坏屋面防水结构。

缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

2)3)以下优点：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。

缺点：现浇钢筋混凝土基础施工易受季节和天气等环境因素限制，施工要求高，一旦做好后无法再调节。

独立及条形混凝土基础优点：独立及条形混凝土基础采用配筋扩展式基础，施工方式简单，地质适应性强，基础埋置深度可相对较浅。

缺点：独立及条形混凝土基础工程量大，所需人工多，土方开挖及回填量大，施工周期长，对环境的破坏大。

预制混凝土空心柱基础同时由于4)根据子叶冲击桩基础支架冲击桩基础支架，也叫金属纤杆基础支架，主要是利用打桩机直接将C型钢、H型钢或其他结构钢打入地面，这种安装方式非常简单，但抗拉拔性能较差。

优点：对于金属桩基础，用打桩机把钢桩打入土中，无需开挖地面，更环保;不受季节气温等限制，可在包括北方冬季的各种气候条件下实施;施工快捷方便、大幅缩短施工周期，能方便迁移及回收;打桩过程中基础便于调节高度。

缺点：在土质坚硬地区打桩很困难;在含碎石较多地区打桩容易破坏镀锌层;在盐碱地区使用抗腐蚀能力较差。

21)2)而梯不管哪一种屋面形式，在选择连接件时一定要进行实地测量“角弛”“直立边”“梯形”尺寸，确保连接件和屋面匹配，而在梯型轻钢屋顶支架安装时还要做好防水措施，避免螺栓钻孔处发生漏水。

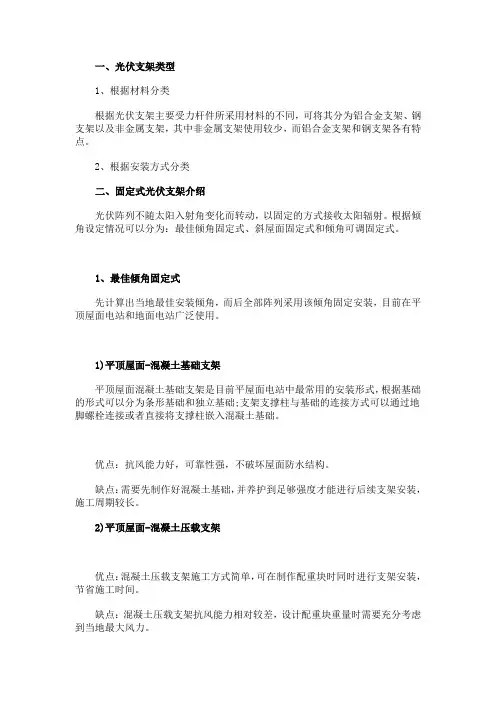

一、光伏支架类型1、根据材料分类根据光伏支架主要受力杆件所采用材料的不同，可将其分为铝合金支架、钢支架以及非金属支架，其中非金属支架使用较少，而铝合金支架和钢支架各有特点。

2、根据安装方式分类二、固定式光伏支架介绍光伏阵列不随太阳入射角变化而转动，以固定的方式接收太阳辐射。

根据倾角设定情况可以分为：最佳倾角固定式、斜屋面固定式和倾角可调固定式。

1、最佳倾角固定式先计算出当地最佳安装倾角，而后全部阵列采用该倾角固定安装，目前在平顶屋面电站和地面电站广泛使用。

1)平顶屋面-混凝土基础支架平顶屋面混凝土基础支架是目前平屋面电站中最常用的安装形式，根据基础的形式可以分为条形基础和独立基础;支架支撑柱与基础的连接方式可以通过地脚螺栓连接或者直接将支撑柱嵌入混凝土基础。

优点：抗风能力好，可靠性强，不破坏屋面防水结构。

缺点：需要先制作好混凝土基础，并养护到足够强度才能进行后续支架安装，施工周期较长。

2)平顶屋面-混凝土压载支架优点：混凝土压载支架施工方式简单，可在制作配重块时同时进行支架安装，节省施工时间。

缺点：混凝土压载支架抗风能力相对较差，设计配重块重量时需要充分考虑到当地最大风力。

3)地面电站-混凝土基础支架地面电站混凝土基础支架多种多样，根据不用的项目地质情况，可选择对应的安装方式，以下主要介绍现浇钢筋混凝土基础、独立及条形混凝土基础、预制混凝土空心柱基础等几种最常见的混凝土基础安装形式。

现浇钢筋混凝土基础根据基础形式不同，现浇钢筋混凝土基础可分为现浇混凝土桩和浇注锚杆。

优点：现浇钢筋混凝土基础开挖土方量少，混凝土钢筋用量小，造价较低、施工速度快。

缺点：现浇钢筋混凝土基础施工易受季节和天气等环境因素限制，施工要求高，一旦做好后无法再调节。

独立及条形混凝土基础优点：独立及条形混凝土基础采用配筋扩展式基础，施工方式简单，地质适应性强，基础埋置深度可相对较浅。

缺点：独立及条形混凝土基础工程量大，所需人工多，土方开挖及回填量大，施工周期长，对环境的破坏大。

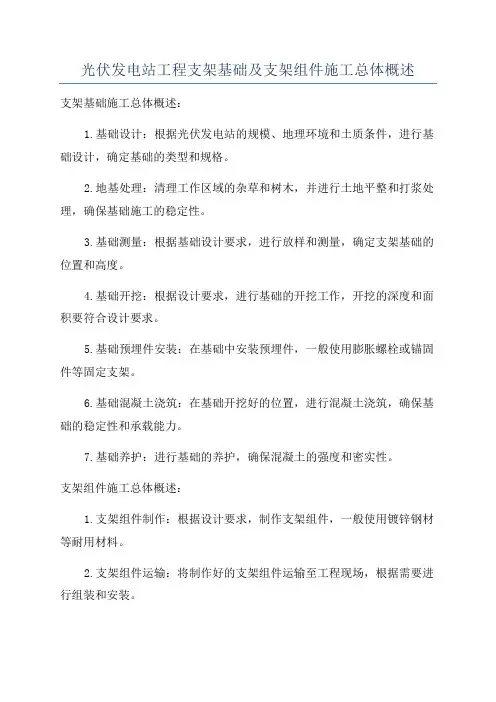

光伏发电站工程支架基础及支架组件施工总体概述
支架基础施工总体概述：
1.基础设计：根据光伏发电站的规模、地理环境和土质条件，进行基础设计，确定基础的类型和规格。

2.地基处理：清理工作区域的杂草和树木，并进行土地平整和打浆处理，确保基础施工的稳定性。

3.基础测量：根据基础设计要求，进行放样和测量，确定支架基础的位置和高度。

4.基础开挖：根据设计要求，进行基础的开挖工作，开挖的深度和面积要符合设计要求。

5.基础预埋件安装：在基础中安装预埋件，一般使用膨胀螺栓或锚固件等固定支架。

6.基础混凝土浇筑：在基础开挖好的位置，进行混凝土浇筑，确保基础的稳定性和承载能力。

7.基础养护：进行基础的养护，确保混凝土的强度和密实性。

支架组件施工总体概述：
1.支架组件制作：根据设计要求，制作支架组件，一般使用镀锌钢材等耐用材料。

2.支架组件运输：将制作好的支架组件运输至工程现场，根据需要进行组装和安装。

3.支架组件组装：按照工程设计要求，进行支架组件的组装，包括支架的拼接和安装。

4.支架组件安装：将组装好的支架组件安装到基础上，使用螺栓或焊接等方式进行固定。

5.支架调平：在支架安装好后，进行支架的调平工作，确保支架的水平度和平整度。

6.支架固定：把安装好的支架进行固定，包括水平调整和紧固螺栓等工作。

7.支架质量检查：对安装好的支架进行质量检查，确保支架的稳定性和可靠性。

8.支架保护：对安装好的支架进行保护，包括进行防锈处理和增加防护层等。

以上是光伏发电站工程支架基础及支架组件施工总体概述，详细的实施方案和工序应根据具体的工程情况和要求进行设计和实施。

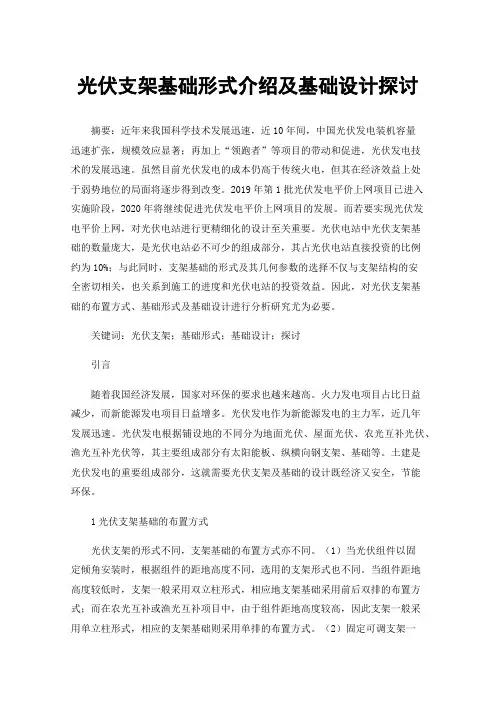

光伏支架基础形式介绍及基础设计探讨摘要：近年来我国科学技术发展迅速，近10年间，中国光伏发电装机容量迅速扩张，规模效应显著；再加上“领跑者”等项目的带动和促进，光伏发电技术的发展迅速。

虽然目前光伏发电的成本仍高于传统火电，但其在经济效益上处于弱势地位的局面将逐步得到改变。

2019年第1批光伏发电平价上网项目已进入实施阶段，2020年将继续促进光伏发电平价上网项目的发展。

而若要实现光伏发电平价上网，对光伏电站进行更精细化的设计至关重要。

光伏电站中光伏支架基础的数量庞大，是光伏电站必不可少的组成部分，其占光伏电站直接投资的比例约为10%；与此同时，支架基础的形式及其几何参数的选择不仅与支架结构的安全密切相关，也关系到施工的进度和光伏电站的投资效益。

因此，对光伏支架基础的布置方式、基础形式及基础设计进行分析研究尤为必要。

关键词：光伏支架；基础形式；基础设计；探讨引言随着我国经济发展，国家对环保的要求也越来越高。

火力发电项目占比日益减少，而新能源发电项目日益增多。

光伏发电作为新能源发电的主力军，近几年发展迅速。

光伏发电根据铺设地的不同分为地面光伏、屋面光伏、农光互补光伏、渔光互补光伏等，其主要组成部分有太阳能板、纵横向钢支架、基础等。

土建是光伏发电的重要组成部分，这就需要光伏支架及基础的设计既经济又安全，节能环保。

1光伏支架基础的布置方式光伏支架的形式不同，支架基础的布置方式亦不同。

（1）当光伏组件以固定倾角安装时，根据组件的距地高度不同，选用的支架形式也不同。

当组件距地高度较低时，支架一般采用双立柱形式，相应地支架基础采用前后双排的布置方式；而在农光互补或渔光互补项目中，由于组件距地高度较高，因此支架一般采用单立柱形式，相应的支架基础则采用单排的布置方式。

（2）固定可调支架一般采用单立柱形式，相应的支架基础亦采用单排的布置方式。

（3）单轴跟踪光伏支架一般采用单立柱形式，支架基础采用单列的布置方式。

（4）双轴跟踪光伏支架一般采用独立的单柱形式，对应的支架基础采用独立基础单个布置的方式。

光伏支架形式报告光伏支架是将太阳能电池板安装在地面上或屋顶上的一种支撑结构。

它可以稳固地支撑太阳能电池板，并使其以适当的倾角朝向阳光。

光伏支架形式有多种，主要包括固定式支架、单轴追踪支架和双轴追踪支架三种。

固定式支架是一种最常用的光伏支架形式。

它的特点是结构简单、安装容易、成本较低。

固定式支架通常采用一定角度倾斜安装在地面上或屋顶上，使太阳能电池板能够接收到最大的光照，提高发电效率。

固定式支架不需要进行追踪，只需定期清洁维护即可。

由于其简单的结构和低成本，固定式支架被广泛应用于家庭和商业的光伏发电系统。

单轴追踪支架是一种能够根据太阳的位置自动调整太阳能电池板角度的支架形式。

单轴追踪支架的特点是能够实现日出到日落的自动追踪，确保太阳能电池板始终保持最佳的朝向，最大限度地吸收太阳能。

单轴追踪支架通常采用水平方向旋转，使太阳能电池板保持垂直于太阳位置，最大限度地利用太阳能。

这种支架形式的优点是提高了光伏发电系统的发电效率，增加了发电量，但相应的成本也较高。

双轴追踪支架是一种在单轴追踪的基础上增加了垂直方向调整的支架形式。

双轴追踪支架能够根据太阳的位置自动调整太阳能电池板的水平和垂直角度，使其始终正对太阳方向。

这种支架形式的优点是能够实现全天候的追踪，最大限度地利用太阳能，进一步提高光伏发电系统的发电效率和发电量。

然而，双轴追踪支架相对于固定式支架和单轴追踪支架而言，成本较高，安装和维护也较为复杂。

综上所述，光伏支架形式主要有固定式支架、单轴追踪支架和双轴追踪支架三种。

选择适合的支架形式取决于具体的应用需求和经济考虑。

固定式支架适用于一般的家庭和商业光伏发电系统；单轴追踪支架适用于更高发电效率要求的系统；而双轴追踪支架则适用于对发电效率有更高要求的系统，但相应的成本和安装维护也更高。

在选择光伏支架形式时，应综合考虑发电效率、成本和可行性等因素，选择最适合的支架形式，以便使光伏发电系统能够充分利用太阳能资源，最大化地发电。

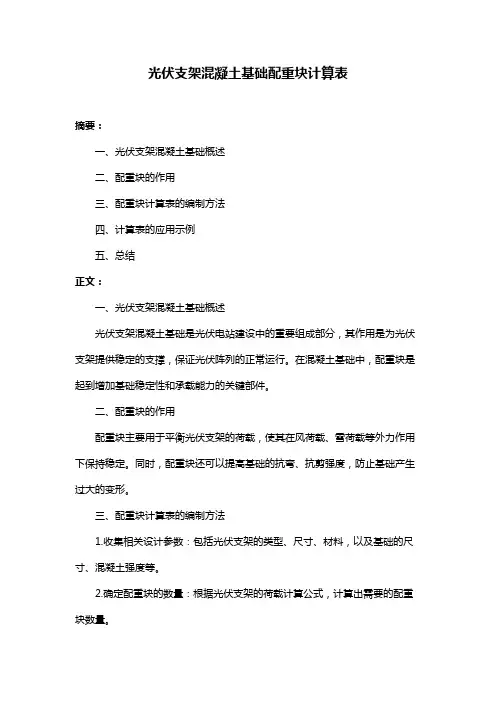

光伏支架混凝土基础配重块计算表
摘要：
一、光伏支架混凝土基础概述
二、配重块的作用
三、配重块计算表的编制方法
四、计算表的应用示例
五、总结
正文：
一、光伏支架混凝土基础概述
光伏支架混凝土基础是光伏电站建设中的重要组成部分，其作用是为光伏支架提供稳定的支撑，保证光伏阵列的正常运行。

在混凝土基础中，配重块是起到增加基础稳定性和承载能力的关键部件。

二、配重块的作用
配重块主要用于平衡光伏支架的荷载，使其在风荷载、雪荷载等外力作用下保持稳定。

同时，配重块还可以提高基础的抗弯、抗剪强度，防止基础产生过大的变形。

三、配重块计算表的编制方法
1.收集相关设计参数：包括光伏支架的类型、尺寸、材料，以及基础的尺寸、混凝土强度等。

2.确定配重块的数量：根据光伏支架的荷载计算公式，计算出需要的配重块数量。

3.计算配重块的尺寸：根据基础的尺寸和配重块数量，计算出每个配重块的尺寸。

4.编制计算表：将上述结果整理成表格形式，方便设计人员和施工人员参考。

四、计算表的应用示例
以一个500kW的光伏电站为例，采用混凝土基础作为光伏支架的支撑结构。

根据设计参数，计算得到光伏支架的荷载为100kN。

通过计算表查得，需要配重块的数量为10块，每块尺寸为0.5m×0.5m×1m。

五、总结
光伏支架混凝土基础配重块计算表是光伏电站设计中的重要参考资料，对于保证光伏支架的稳定性和安全性具有重要意义。

光伏电站支架及基础设计摘要：中国要想达到碳达峰碳上和，必须大力发展清洁可再生能源。

随着“平价上网”时代的到来，十四五期间，我国光伏项目将会有更大的发展机遇和市场。

太阳能光伏发电系统中，光电支撑地基是最重要的一环，其选型和设计直接关系到整个项目的造价。

本文总结了当前最常用的支持地基的基本类型，研究了其设计要求，并结合工程案例阐述了一些典型光伏电站支撑基础基本的选择和设计。

关键词：光伏电站；支架；基础设计引言光伏支撑基础是把放置光伏组件的支撑构件所承担的各项功能传送到地板上的结构部件。

与建筑构件的基本比较，光伏电站支撑基本所承担的施工负荷相对较小，虽然设计、施工困难度不大，但由于数量巨大，其安全、经济效益对整体施工质量的影响也较大。

因此支撑基本的选型和设计须充分考虑工程地貌要求、地质特征要求、上部支撑构件形式、施工负荷要求、施工工艺等，并应当根据工程工期特点和当地经验情况加以优选与调配。

1支架基础形式针对不同的地质要求，光伏支架基础可以有很多种类型。

1.1扩展式基础拓展型基石主要有独立基础和条形基础二种。

拓展型基石通常使用现浇混凝土，但若是在现场建筑施工较麻烦时，或冬季建筑施工时，还可选择采取工厂制造的方法，以减轻现场风湿作业和维护。

由于拓展型基底部体积较大，地基压力小，强度大，稳定性较好，且对地面沉降变化有较好的适应性，用于在受压后，具有较小的弹性模量和较低承载力的软土区域，以及特殊的地质条件，如采面塌陷收缩区、黄土湿陷区、新近回填的欠胶结地[1]。

不过，由于扩展型基需要大量建设土地，工作量大，且费用也较高；对土壤表层植被和地貌的损害，也不利于生态；在地下水位较高的地区，施工难度较大。

因此，目前在光伏电站基础设计上的应用越来越少。

1.2桩基础桩基本类型有水泥灌注桩础、水泥预先准备桩基础施工、钢桩承台等，是中国目前使用最普遍的支撑基本型式。

光伏支架使用桩基础时，通常并不设有支承台，而支撑柱则与基座之间采取插接、焊接、预埋锚栓、法兰盘等多种形式相连，或干脆采取与桩柱的一体型式。

光伏支架分部分项1. 背景介绍随着社会的发展和能源需求的增加，光伏发电作为一种新型的清洁能源逐渐受到关注。

光伏电站的建设离不开光伏支架，光伏支架的质量和稳定性对于光伏电站的电量发电率和长期运行效果有着很大的影响。

因此，在光伏电站建设过程中，光伏支架的分部分项是十分重要的一环。

2. 光伏支架分部分项2.1 挖土基础挖土基础是光伏支架的基础结构，负责承受支架的重量和风压力。

挖土基础需按照设计要求进行挖掘、回填和压实，采用合适的挖掘机械和土方机具进行施工。

2.2 地脚螺栓地脚螺栓是固定光伏支架的重要结构，在规定的土壤背景力下可以抵抗风压力和支架本身的重力。

地脚螺栓的数量、位置和大小需要根据支架的类型和地形地貌进行设计和计算。

2.3 主支架主支架是光伏支架的主要承重结构，需要通过严格的设计和加工制造来确保稳定性和可靠性。

主支架的材料、型号和规格需要根据设计要求进行选择。

2.4 次支架次支架是主支架的辅助结构，用于支撑和调整光伏组件的角度和姿态。

次支架的安装需要根据设计要求进行，为后期维护和光伏组件更换提供方便。

2.5 连接件连接件是支撑结构之间的连接部件，需要具有良好的可靠性和适用性。

连接件的选用需要考虑其材质、强度和耐腐蚀性等因素。

2.6 防腐处理光伏支架的防腐处理是为了防止其受到外界环境的腐蚀和损坏。

防腐处理的方法和步骤需要根据支架的材质和环境条件进行设计和选择。

3. 总结光伏支架分部分项是光伏电站建设的重要环节，需要根据设计要求和环境条件进行精细的施工管理和检验。

同时需要加强对支架质量的把控和维护，确保光伏电站的长期稳定运行和发电效果。

山地光伏电站支架基础类型分析及选型分析摘要：近些年来说我国的光伏行业有了飞速房发展，山地光伏电站建设规模不断增加，山地光伏电站支架基础情况直接影响着整个光伏电站的施工进度、施工成本以及整体稳定性等，所以需要加强山地光伏电站支架基础的分析，选择出最合适的类型，确保光伏电站的顺利建设。

本文主要分析了山地光伏电站支架基础类型，同时以某案例分析了其选型方式，希望能够对相关人士有所帮助。

关键词：山地光伏电站；支架；选型1山地光伏电站支架基础类型分析（1）钢制螺旋地锚基础第一，基础型式以及尺寸。

在钢制地锚钢管上按照相应螺距以及倾角焊接叶片而形成螺旋状的桩体。

为了确保基础的有效性，要确保地锚钢管壁厚在4mm 以上，并且螺旋叶片厚度要在5mm以上，外伸宽度要在20mm以上。

第二，所用材料以及制造工艺。

为了有效延长螺旋桩使用寿命，对桩身实施热镀锌防腐。

另外，桩身需要经过多重工序（包括切割—加热—缩管—螺旋片焊接—冲孔—镀锌等）施工，具有较高可靠性。

第三，适用范围。

主要利用打桩机对桩头施加扭矩来形成向下的成桩力，能够大大提升单桩承载力。

压桩之后能够形成非常强的稳定性和高负荷性，同时具有较强抗拉拔性。

此种桩体比较适合用于砂土、砂砾、粘土等等表层土，并且含有30%岩屑，砾石直径在60mm以下。

第四，此种基础施工速度较快，并且噪音较低，施工较为方便，随时按照施工进程进行人员的增减。

由于直接和地基土进行接触，需要较强的防腐性，所以桩身价格相对较高。

但是此种基础机械化施工成本相对较小，无需现场进行混凝土浇筑，人工成本相对较低。

（2）机械成孔钢管地锚基础第一，基础型式以及尺寸。

机械成孔钢管地锚的形式如图1所示，受到成孔设备的影响，桩芯的直径一般控制在90-150mm范围内，一般情况下桩身的成孔深度都在2m以内。

图1 机械成孔钢管地锚基础示意图第二，材料以及制造工艺分析。

该桩身通过素混凝土浇筑而成，并且在桩身内部设置镀锌钢管，确保其和桩身进行有效锚固。

地面光伏电站支架基础选型与设计摘要：支护基础设计时，应根据上部支架结构形式及地质条件，结合施工条件合理选型。

还需考虑现场实际情况，根据支架基础实际受力状态确定计算模型，在保证安全的同时合理优化设计。

关键词：光伏电站；支架基础；选型；设计光伏支架基础是将安装光伏组件的支架结构所承受作用转移到地基结构组成部分。

与建筑结构基础相比，光伏电站支架基础承受荷载小，设计和施工难度不大。

然而，数量大，安全性和经济性对整个项目有着重大影响。

支架基础的选型和设计应考虑工程地质条件、水文条件、上部支架结构类型、荷载条件、施工工艺，并根据工期要求及当地经验优化调整。

一、光伏支架基础受力特性光伏支架基础所承受力因不同环境条件而有所不同，一般通过上部光伏支架传导到基础上，光伏支架作为光伏组件中主要结构支撑，其本身及组件自重小，但组件面积却较大，承受大部分风雪荷载，且载荷作用方向因环境改变而不断变化，所以支架传至基础反作用力在面对顺风及逆风作用时方向相反，支架基础在设计时需结合实际状况来满足不同环境下支架传至基础的作用力与反作用力。

二、光伏支架基础形式1、扩展式基础。

扩展式基础有两种类型：独立、条形基础。

通常使用现浇混凝土，若现场浇筑不便或在冬季施工期间，也可考虑工厂预制，减少现场湿作业及养护。

其底面积大、基底压力小、刚度大、整体性好，对地基沉降变形具有良好适应性，适用于压缩模量小、承载力低的软弱土地区、采煤塌陷区、湿陷性黄土地区、新回填的欠固结土等特殊地质条件。

然而，扩展式基础需开挖土方，工程量大，造价高；破坏地表植被与形貌，不利于生态环保；地下水位高的地区施工困难，所以在地面光伏电站的使用较少。

2、桩基础。

其包括混凝土灌注桩、混凝土预制桩、钢桩等基础，是应用最广泛支架基础形式。

光伏支架采用桩基架时，一般不设承台，支撑立柱通过插接、焊接、预埋螺栓、法兰盘等形式与基础连接，或直接采用桩柱一体化形式。

灌注桩基础采用机械成孔，施工方便，人工少，对地表土破坏和扰动小，可穿透坚硬土层。

光伏电站土建基础支架标题：光伏电站土建基础支架设计与施工方案一、引言光伏电站是利用太阳能将光能转化为电能的设施，其土建基础支架是保障光伏电站稳定运行的重要组成部分。

本文将详细介绍光伏电站土建基础支架的设计和施工方案，总结经验教训，并提出优化建议，以期提高光伏电站的运行效率和稳定性。

二、设计方案1.基础支架类型选择光伏电站的基础支架类型多种多样，包括固定支架、单轴追踪支架、双轴追踪支架等。

在设计之前，需要充分考虑地理环境、电站容量、土壤条件、附近建筑物等因素，选择最适合的基础支架类型。

2.基础支架的布局布局设计是光伏电站土建基础支架设计中的一个重要环节。

应充分考虑光伏板的安装要求、电缆的走向和布置、防雷接地以及设备运输和维护等因素，合理布局支架框架，最大化发电能力。

3.基础支架的材料选择基础支架的材料选择直接关系到其耐久性和稳定性。

一般来说，常见的支架材料包括钢铁、铝合金等。

需要根据具体情况选择材料类型和规格，确保其满足要求。

4.基础支架的固定方式基础支架的固定方式有埋地固定和地脚螺丝固定两种。

在设计过程中，需要根据地理环境、风荷载、地质条件等因素选择合适的固定方式，并进行相应的结构计算和测试。

三、施工方案1.施工前准备工作施工前准备工作包括详细的设计图纸、清晰的施工方案、合理的人员安排和协调、施工机具和设备的准备等。

同时，应充分了解地质情况，确保施工的可行性。

2.土建基础支架的施工过程a.土方开挖：按照设计图纸的要求进行土方开挖，保持开挖的平整和水平度。

b.基础浇筑：根据设计要求，进行基础的混凝土浇筑，确保基础支架的稳定性和耐久性。

c.支架安装：根据设计图纸和施工方案，进行基础支架的安装和连接，确保支架的垂直度和平整度。

d.固定和测试：对安装好的支架进行固定和测试，确保其稳定性和安全性。

e.后处理：对施工过程中产生的废弃物和原材料进行整理和清理，保持工地的整洁和安全。

四、经验总结与优化建议1.经验总结在实际项目中，我们发现以下几点需要特别注意：a.预先调研和勘测地质情况，以确保支架的稳定性和安全性。

光伏桥架基础
光伏桥架基础，也称为光伏支架基础，是安装光伏组件所需的支撑结构的基础建设。

光伏桥架基础的主要作用是稳固地支撑光伏组件，并确保光伏系统的稳定性和安全性。

光伏桥架基础的种类较多，常见的包括混凝土基础、钢筋基础和地脚螺栓基础等。

具体选择哪种基础形式，需要考虑地理、土壤、地形、气候等因素，并根据实际情况进行工程设计。

在光伏桥架基础的施工过程中，通常需要进行以下几个步骤：1. 土地勘测和选址：通过对地理和土壤条件进行勘测，确定最适合光伏系统安装的位置。

2. 基础设计：根据土壤条件和光伏系统的重量等因素进行基础设计，包括选择具体的基础形式和尺寸。

3. 基础施工：根据设计要求，在选定的位置进行基础施工，包括挖土、浇筑混凝土、埋设钢筋或地脚螺栓等。

4. 基础检测和验收：完成基础施工后，进行基础的检测和验收，确保质量符合要求，并满足光伏系统的安装要求。

光伏桥架基础的质量和稳定性对光伏系统的安装和使用都具有重要影响。

因此，在选择施工单位和材料供应商时，需要考虑其经验和信誉，并遵循相关标准和规范进行工程设计和施工。
