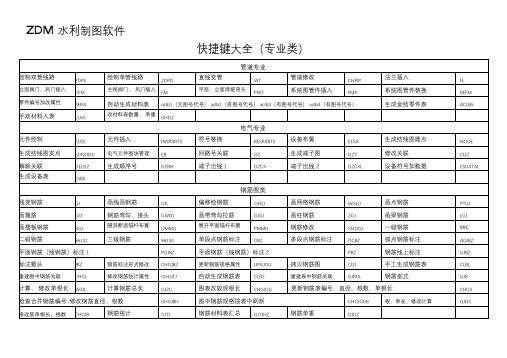

ZDM命令注释一、绘制（通用功能类）ll画线jdcz交点插矩形、插园tx 画梯形sx画扇形dmx画图折断线ydx画园柱折断线bzline标记线dxl端点连线rl宽线、画槽钢、角钢、工字钢tyl画点投影线jt制作箭头clb画不等距表格tab画等距表格cjx画矩形中心线cl 画园、弧中心线lc画两线中心线kd画园孔洞zdj轴倒角jxkd 绘矩形孔洞jxtc多边形填实arctc圆、弧填实blck用户图块管理blck1专业图块管理rc画矩形cprt拷贝旋转sccp缩放拷贝dylx散点连线qtc快速填充dfar方位阵列二、编辑功能（通用功能类）jddk交点断开cxk改线宽cx改线宽cfn分类选择clayer分类删除、分类改层fd直线封端afd弧线封端、切角封端chtc修改填充比例trdwg裁剪hdwg封闭区消影hh改虚线ee删除线hist边界内物体掩盖hist1边界外物体掩盖hidetxt文字掩盖imb调整显示顺序delhid删除掩盖物体fidj连续园角ftt按切线长度园角f3fp3D多段线圆角cline单线变双scst比例缩放chtab全表缩放、行列缩放addtab行.列增减etab表线擦除zdmtab转换为zdm表格tabaddzdm表格编辑cftab表格拆分openpl打开多段线ccr改园、填实圆直径cpb拷贝断开ejl删除连接clay图层控制liex多线伸剪le单线伸剪ofl比例偏移ofq沿曲线偏移of3dl偏移3d多段线ds两线测距、测角mtxt互换移动alpl线上加点epl拖动线上加点bopl炸开多段线rst正交拉伸cr修改性质std单个尺寸驱动sjd角度尺寸驱动cll改线、园、弧]两线中间捕捉mc定距移动拷贝sss选择物体ccm拷贝、移动、替换trqx清除封闭区内线jline断线连接qg组操作smi_spline模拟光滑曲线trimg裁减旋转缩放光栅图trimage裁减多幅光栅图ppedit编辑多段线mpl移动多段线点，改弧半径stbj视图布局pnt旋转及制作视图vvw视图循环repb图块替换userc制作简化命令delpl清除选择物体之外物体bantDWG文件减肥ch_b修改块内层,颜色dekmst删除重合实体tkpl多个文件拼图三、标注（通用功能类）bzsd标注设定cod选线标注dpt选点标注c2两点标注qd多能标注adim弧长标注jdim尺寸合并bdim尺寸分开trd引线取齐ne尺寸文字修改up尺寸更新chjt改标注样式为圆点单边箭头ljh文字标注tbz多行文字标注cct修改多行文字标注ljbz零件标注sbh设备标注zhbz柱号标注zdh支吊标注hjfh焊接标注bg高程标注(水电标准) jzbg高程标注(建筑标准) pqh剖切标注ltxt单线标字bh多线标字lbh线上连续标号cjtxt矩形、圆形内标字pd坡度标注tranpd坡度转换jdbz粗糙度标注gc公差标注chbh编号后移delbh删除空号dtm批量移动旋转尺寸文字四、视图（通用功能类）pp漫游视图zv快视范围vp多视图切换zx0.8x比例缩小视图vv空间视图转换五、批量打印pldy批量打印，提取标题栏信息，图纸拆分dwgjs目录察看dwgdir生成目录六、文字处理（通用功能类）word词组管理txtsm写说明文字txtrd文字输出txtl下划线文字txtjt带箭头指向文字mtext表行互换number行列号输入txtp表内写文字thtxt字串替换chgtxt文字替换ctxth修改字高、字宽度、字倾斜度chzx修改字型sctxt字串缩放cjb改角标符号btext字串断开btxtl保留空格cbtxt除空格btxt字串炸开jtxt字串合并jtxts文字中心竖排ljhj文字左对齐jtxtp选择文字段落重排jtextp输入文字段落重排jtxth文字横排jtxtc文字曲排ct文本修改chpt修改文字基点rtext文字旋转trdx改大、小写szth数字替换intxt输入单行文字txtc输入多行文字tranwps表格转换ttab表内文字中对齐szbh数字加圈del_text删除重字del0去除数字小数点尾数零cpt递增拷贝、替换数字tmt单行文字转换为多行文字tratttext文字改属性文字atth属性文字改为TEXT文字txt将块属性文字值转换为文本文字wth批量改编号、图号七、计算统计（通用功能类）add数字:累加、累乘、除、减hladd行、列数字计算gsjs公式算式计算jfc二分法解多次方程chxs修改常数项hzqx选函数式绘制曲线rxy选数据文件绘曲线acal面积计算lcal长度计算jsps求两数平均值、求两数相减值tran_dw单位换算bcz表内插值计算calc型心、惯性矩、面积矩计算getsx提取型心、惯性矩、面积数据cha检查、重新计算面积、长度范围cltj单表汇总clrd多表汇总输出数据addcl多表汇总提取数据ljs字串统计ljhtj编号统计areatj面积统计aadl长度统btj块统计altj按面积、长度属性成表，按面积、长度属性统计成表tranm2平方米与亩转换八、管道2dps布双线管2dpd绘制单线管路wt直线变管chpip管道修改fl法兰插入cfm立面阀门、风门插入fm主视阀门风门插入pwt画平面立面焊接弯头fmx系统图管件插入refm系统图管件替换bhsx给零件编号加属性及修改属性aclb1自动生成材料表（无图号代号）aclb2自动生成材料表（有图号代号）aclb3自动生成材料表（有图号代号）aclb4自动生成材料表（有图号代号）jcbh检查编号属性clks手动材料入表chclb修改材料表数量、单重九、电气eess将电气元件绘制在线上。
ZDM软件非常实用的一些功能及对应的命令总结（地形图处理、切剖面、算开挖量、做标准纵断面、画开挖断面及算开挖工程量）一、ZDM对地形图进行处理（用到的命令chgc、chgcd、li、ch_el及getz）第1步：用chgc命令，选择可以代表高程性质的高程点和等高线。
（按程序提示将高程点改为软件能识别的圆）第2步：用chgcd命令，将高程值赋予给高程点。
第3步：用li命令，查看是否将高程值赋予给高程点。
第4步：用ch_el命令，查找修正局部高程，选择a选项，逐个修改。
第5步：用getz命令，获得任一点的高程值，检查上述命令的正确性。
二、确定中心线，切剖面，算开挖量（用到的命令p_bg、bzzh、bzzh2、lxzh、getz及dxpm）第1步：用多段线根据设计要求绘制一条中心线。
第2步：用p_bg命令，设置中心线的高程。
第3步：用bzzh（标注桩号）命令，设置中心线的桩号。
第4步：用bzzh2（标注桩号）命令，加密中心线的桩号，选择沿程布置。
第5步：用lxzh（延伸桩号）命令，延伸所有的的桩号线。
（两次回车就行）第6步：用getz命令，选择b，获得中心线上个特征点上的高程值。
第7步：用getz命令，选择a，获得桩号线上的高程值。
第8步：用dxpm（地形剖面）命令，根据提示，剖出纵、横断面。
第9步：根据实际情况，给所切剖面进行微调。
三、做标准纵断面（用到的命令zdmdwg）用zdmdwg （生成标准纵断面图）按照提示，结合自己需要，完成操作。
四、画标准开挖断面及计算开挖工程量（用到的命令dml、blck、inkwdm、kwarea、cha、calarea及hdbz）第1步：用dml（断面线）命令，起点高程随便设置，只是作为一个参考值。
按软件提示完成操作，需要注意的是，画水平或垂直线是需要打开正交功能，而画坡线时则需关闭正交功能。
第2步：画好开挖断面之后，用blck（块管理）命令，将开挖断面转化为图块，以便下一步使用，需要注意，一般选择断面块的中心点为插入中心点。
一、土地平整平整为平面（软件更新后）1、Dkhf 地块划分，划分地块时候关闭所有无关的层，每个地块中标上一个任意高程；；2、atw，土方计算3、Chtw2按平衡高程自动计算4、tjtw，统计计算结果9、szth，修改挖填方量小数点位数。
QG 编号与边界自动成组。
二、土地平整平整为平面（软件更新前）1、Dkhf 地块划分，划分地块时候关闭所有无关的层，每个地块中标上一个任意高程；；2、atw，土方计算3、tjtw，统计计算结果4、生成计算表格5、用excell打开计算表格，计算挖填差值及误差，计算田块平均高程；6、按照平均高程修改每个田块设计高程，土建/修改设计高程重算挖填方量/计算多个地块7、atw，土方计算8、tjtw9、szth，修改挖填方量小数点位数。
Chtw2按平衡高程自动计算QG 编号与边界自动成组。
二、土地平整平整为坡面1、Dkhf 地块划分，划分地块时候关闭所有无关的层，每个地块中标上一个任意高程；2、拟定地块坡度大小和方向，标准比降线；3、dkpd 设置地块坡度；4、atw1，土方计算5、tjtw，统计计算结果6、生成计算表格7、用excell打开计算表格，计算挖填差值及误差，计算修改高程；8、chpmgc 修改网格内设计高程，挖大于填，增加设计高程9、atw1，土方计算10、tjtw11、szth，修改挖填方量小数点位数。
三、纵断面绘制1、f多线段圆滑2、bzzh 标注首尾桩号；3、bzzh2等距离标注桩号；4、getz 获取线上高程点5、dxpm 地形坡面6、pbg 读取数据文件7、tzdm，由数据文件生成纵断面8、zdmbz，纵断面标注四、横断面和标准纵断面绘制1、f多线段圆滑2、bzzh 标注首尾桩号；3、bzzh2等距离标注桩号；4、getz 获取中心线上高程点5、P_bg修改路面或渠底高程6、dxpm 地形坡面，剖切纵断面线7、调整路面线或渠底线保持核实高度8、更新中心线高程。
Zdm软件生成纵断面TZDM命令全攻略ZDM软件通过数据文件生成纵断面tzdm命令调用的数据文件格式如下：；；；堤数据文件例题桩号m 堤顶设计高程m 五十年一遇水面线高程m 背水侧二级堤顶高程mK89+43537.4632.71K89+525--37.5432.79K89+620--37.64--K89+75035.54/-1000--K89+750----32.89K89+8501/-500--K89+900----30格式详解：1数据文件间用空格或TAB键分隔，行开头加分号，该行为注释，不读入。
2数据文件第一列为x方向长度，可以用数字、桩号表示，可以重桩号，可以有前缀。
其余列为曲线高程，第一行第一列为x方向名称，如：“桩号m”，其余列为曲线名称。
曲线名称前如果加“#”符号则只将数据列入表中不绘出曲线。
3高程数据格式3.1由数字和“--”符号组成的数据（见例题第4列）高程由数字组成，如果曲线间成线形关系可用“--”符号代替。
3.2高程由“起点高程/坡度”或“1/坡度”以及“--”组成（见例题第2列）。
在变坡时可使用“1/坡度”格式，也可使用“起点高程/坡度”格式，当使用该格式时，该桩号前段的曲线的高程按前段桩号的坡度确定，该桩号的高程按起点高程确定。
在变坡间的高程可用“--”符号代替。
如果起点高程是1m，为了避免与“1/坡度”混淆应写成1.0。
3.3由3.1 3.2混合格式（见例题第3列）可使用数字和“--”符号以及“起点高程/坡度”或“1/坡度”混合格式组成数据，必须要注意的是，当在两个数字间使用了“--”符号，而在这之前又使用了起点高程/坡度”或“1/坡度”，则“--”符号处的高程按之前的坡度计算而不是按两高程间线形关系计算，这时不应使用“--”符号，而应填入实际高程数字。
高程数据中对“--”符号的处理是按坡度优先方式处理。
推荐使用3.1和3.2格式，尽量少使用3.3混合格式。
3.4对于跌水，xx的处理跌水可按例题第1列方式处理，也可按数字和“--”符号组成的数据方式处理。
ZDM命令注释一绘制（通用功能类）ll 画线 jdcz 交点插矩形、插园 tx 画梯形sx 画扇形 dmx 画图折断线 ydx 画园柱折断线bzline 标记线 dxl 端点连线 rl 宽线、画槽钢、角钢、工字钢tyl 画点投影线 jt 制作箭头。
