电力工程电缆施工方案

电力电缆施工方案1. 引言电力电缆施工方案是为了确保电力系统的安全与稳定运行而进行的重要步骤。

本文将介绍电力电缆施工方案的基本内容和步骤，包括工程准备、施工流程、材料选择和质量控制等方面。

2. 工程准备在进行电力电缆施工之前，需要进行详细的工程准备工作。

包括：- 确定电缆线路的布置方案，包括电缆走向、敷设方式等。

- 根据电缆线路长度和电流负荷确定电缆规格和截面积，确保电缆能够承受相应的负荷。

- 清理施工区域，确保施工场地干净、整洁，无障碍物和垃圾。

- 进行相关检测和测试，如土壤测试、地磁测试等，以确保施工区域符合电力电缆敷设的要求。

3. 施工流程电力电缆的施工流程主要包括以下几个步骤：- 输电线路的敷设：根据电缆线路设计方案，将电缆埋入地下或悬挂在建筑物上方。

- 电缆的接地处理：将电缆的金属护套和屏蔽层与地面的接地系统连接起来，确保电缆的安全运行。

- 电缆的接头处理：根据需要，对电缆进行接头处理，包括电缆的剥绞、焊接和绝缘处理。

- 电缆的绝缘测试：对电缆的绝缘性能进行测试，确保电缆没有漏电现象。

- 电缆的封闭处理：对电缆的接头进行封闭，使用防水胶带、绝缘胶带等材料进行封装，以防止水和湿气侵入。

- 电缆的标识和记录：对每根电缆进行标识，并做好相应的记录，方便今后的维护管理和故障排除。

4. 材料选择在电力电缆施工过程中，材料的选择至关重要。

需要根据工程要求和电缆规格选择适当的材料。

主要包括：- 电力电缆：根据电力负荷和线路长度选择适当的电缆规格和材质，如PVC电缆、XLPE电缆等。

- 接头材料：包括导体连接件、绝缘子、绝缘套管等。

- 封闭材料：如防水胶带、绝缘胶带等。

- 标识材料：标识牌、标签等。

5. 质量控制在电力电缆施工过程中，质量控制是非常重要的。

需要进行以下方面的控制：- 施工人员资质要求：施工人员需要具备相关的电力工程施工经验和技能，并且持有相应的证书。

- 施工工艺要求：按照相关标准和规范进行施工，确保施工质量符合要求。

电力电缆施工方案及技术措施1.2、编制依据1.2.1承包合同或协议。

1.2.2施工图及其它设计文件：《电气装置安装工程电缆线路施工及验收规范》GB50169－92 《电气装置安装工程电气设备交接试验标准》GBS（）15－gi。

《建筑电气安装工程质量检验评定标准》GBJ30－88。

公司《质量保证手册）、《质量体系程序》及其支撑性文件。

2.1施工方法和质量要求2.2.1电缆出库：电缆出库应根据施工图认真核对需出库电缆的规格、型号、数量是否符合设计要求，且应标示清楚。

电缆盘外观完整无损，合格证等产品文件齐全。

对由多根电缆缠绕在同一个盘上的电缆盘，应记录其内外层电缆的长度和缠绕次序，以利于合理安排敷设。

电缆出库运输过程中，采用机械吊装和运输，严禁将电缆盘直接由车上推下，同时电缆盘不应平放运输和贮存。

短距离的运输可采用滚动电缆盘的方法。

但必须顺着电缆盘上的箭头指示或缠紧方向滚动。

电缆出库后应集中分类存放，尽可能存放在开始敷设电缆处的附近。

盘间留有通道，存放处不得积水。

2.2.2 电缆敷设前建筑工程应具备的条件：电缆沟、隧道、竖井、人孔等处的地坪及抹面工作结束。

电缆夹层、电缆沟、桥架内的施工临时设施模板、建筑废料已清理干净。

施工用道路畅通盖板齐全，电缆沟排水畅通，电缆夹层门窗安装完毕。

2.2.3电缆敷设前电气专业应具备的条件：a、电缆的起点及终点设备已安装完毕，位号标识准确清楚。

b、电缆敷设表编制完毕，表册中应标明每根电缆使用的电缆盘号，敷设的先后次序，c、敷设次序应是先远距离，后近距离。

根据设计和电缆的实际情况，合理安排，避免浪费和接头。

d、技术交底和安全技术交底已做完，并存记录卡。

e、当电缆沿桥架敷设时，若没有人行通道应事先沿全长搭设脚手架，绑扎牢固。

f、辅助材料供货到位，如电缆扎带、电缆标牌、电缆标志桩等。

电缆的电气绝缘已检查，试验项目包括下列内容：①测量绝缘电阻，即测量各电缆线芯对地或对金属屏蔽层和线芯间的绝缘电阻。

电力电缆工程施工方案一、基本情况本工程需进行电力电缆敷设700m及安装接线以及电缆头等附件。

二、施工方法及技术措施(一)准备工作1.准备好电缆敷设所需的材料、设备及工器具。

2.现场勘察电缆敷设行走路线，清理电缆管，穿好牵引钢线。

3.检查电缆桥架基础是否牢固，桥架安装是否满足设计图纸和厂家产品说明书的要求。

4.确定电缆敷设的先后次序。

5.将待敷设的电缆运至安装现场。

(二)电缆桥架安装电缆支架焊接在已预埋的扁钢上，间距为650mm，焊接前采用拉线、弹线的方式确定电缆支架的安装高程，作到成排支架高低差≤10mm，焊后补刷防腐漆。

在有坡度的电缆沟道，人行桥板下应与建筑物保持相同的坡度。

(三)电缆敷设1.敷设电缆的工作人员应戴手套，穿绝缘鞋。

2.电缆敷设时将电缆盘放在放线架上.(高压电缆或盘较重时可用行车将盘吊起)。

从盘的上端引出不得在支架或地面摩擦拖动。

严禁从车上直接推下电缆盘，滚动电缆的地面应平整，破损的电缆盘不得滚动搬运。

3.敷设电缆前，电缆沟或电缆廊道应清理干净，并有足够的安全照明。

按先长后短，高压(上)—低压(中)—控制电缆(下)的顺序进行，合理布置，排列整齐，随时将临时电缆牌挂在电缆两头，注意电缆的弯曲半径符合规范要求，避免出现绞绕、张紧现象。

高压电缆切断后要及时封口防潮。

4.在高处部位敷设电缆时，应采取相应的高处作业措施。

5.电缆在敷设过程中严禁有扭曲、铠装压扁、护层断裂、表面严重划伤、线芯受损等现象。

6.在运行的电缆沟或廊道内放电缆时，应采取安全措施，防止磨破运行电缆造成漏电事故。

7.牵引电缆通过孔、洞及电缆管时，两侧均应设监护人，工作人员应避开洞口、管口，更不能用头部接近，以防伤人。

8.电缆拐弯处，作业人员必须站在外侧。

在路口、过道敷设电缆时，应采取安全措施，防止拌倒伤人。

9.电缆穿入带电的盘柜时，盘上要有专人接引，严防电缆触及带电部位。

电缆进入设备后，应预留一定的长度。

10.电缆敷设完毕，电缆端头应妥善处理，并采用铅丝绑扎法分段绑扎固定，以免妨碍通行和拌倒行人。

电力工程施工电缆规范是为了保证电力工程施工质量、安全、进度和投资控制而制定的。

本规范适用于电力系统中电缆线路的施工，包括电缆选型、敷设、连接、固定、防火等环节。

一、电缆选型1. 电缆类型应根据电力系统的设计要求、敷设方式、环境条件等因素进行选择。

一般分为交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆、橡皮绝缘电缆等。

2. 电缆截面应根据负载电流、敷设方式、环境温度、电缆长度等因素进行选择。

应满足热稳定、载流容量、电压降等要求。

3. 电缆的敷设方式应根据电缆的类型、截面、敷设环境、地下管道的状况等因素进行选择。

一般有直接埋地、电缆沟、隧道、架空等敷设方式。

二、电缆敷设1. 电缆敷设前应进行清管、吹扫，确保管道内无杂物、水分、油污等。

2. 电缆敷设应按照设计图纸和施工方案进行，严格控制电缆的弯曲半径，避免过度弯曲损伤电缆。

3. 电缆敷设应采取防潮、防火、防腐蚀等措施，确保电缆安全可靠。

4. 电缆敷设过程中，应定期检查电缆的绝缘电阻、电压降等参数，确保电缆质量。

三、电缆连接1. 电缆连接应采用专用连接器件，如接头、连接管等。

连接器件应符合国家标准和行业规定。

2. 电缆连接前应清洁电缆端面，去除氧化层、污垢等。

3. 电缆连接应牢固、可靠，连接器件的接触电阻应符合规定。

4. 电缆连接后应进行绝缘测试，确保连接部位的绝缘性能达到要求。

四、电缆固定1. 电缆固定应采用专用固定器件，如夹具、挂钩等。

固定器件应符合国家标准和行业规定。

2. 电缆固定应牢固、可靠，避免电缆过度弯曲、磨损等。

3. 电缆固定间距应根据电缆类型、截面、敷设方式等因素进行确定。

五、防火措施1. 电缆敷设过程中，应采取防火隔离、防火涂料等防火措施。

2. 电缆穿越防火分区时，应设置防火堵料、防火门等防火设施。

3. 电缆隧道、电缆沟等敷设场所应设置火灾报警、灭火系统等消防设施。

六、施工质量控制1. 施工过程中，应严格执行施工方案、技术规范，确保施工质量。

2. 施工人员应具备相应的专业技术资格，熟悉电缆施工工艺和操作规程。

电力电缆施工方案及技术措施概述电力电缆施工是建设电力输电和供电系统中不可或缺的一环。

良好的施工方案和技术措施能够确保电缆的正常运行和可靠性，提高电力系统的安全性和稳定性。

本文将介绍电力电缆施工的一般方案和常见的技术措施，以帮助施工人员做好施工准备和工作。

一、施工前的准备工作在进行电力电缆施工之前，需要进行一系列的准备工作，包括：1. 方案设计：根据工程需要和实际情况，设计出合理的施工方案。

方案设计应充分考虑电缆的敷设路径、敷设方式、敷设深度等因素，确保电缆的安全敷设。

2. 材料准备：根据方案设计，准备好所需的电缆、接头、终端等材料和设备。

在采购材料时，应注意材料的品质和符合规范要求。

3. 施工人员培训：对施工人员进行相关培训，使其熟悉施工操作流程和安全注意事项，提高施工质量和安全性。

4. 工具设备检查和准备：检查施工所需的工具设备是否齐全，确保其正常运行和安全使用。

二、施工方案电力电缆施工的方案应在方便施工、保证电缆安全的前提下进行设计。

下面是一般情况下常见的施工方案：1. 敷设方式：根据工程要求和实际情况，电缆可以采用直埋敷设、架空敷设、管道敷设等方式。

直埋敷设适用于地下敷设，架空敷设适用于高空或室外环境，管道敷设适用于需要保护电缆的场合。

2. 敷设路径：根据工程要求和实际情况，确定电缆的敷设路径。

在选择敷设路径时，应尽量避开其他管线、地下设施和建筑物，以避免对其产生损害。

3. 敷设深度：电缆的敷设深度应符合相关规范要求。

一般来说，电缆的敷设深度应保证在地下埋藏的情况下不会受到外力破坏或损坏。

4. 接头处理：在电力电缆施工中，接头是一个重要的环节。

接头的施工要符合相关规范和标准。

施工人员应详细了解电缆接头的类型、安装方式和技术要求，确保接头的安全可靠。

三、技术措施为保证电力电缆施工的质量和安全，需要采取一系列的技术措施：1. 施工现场保护：在施工现场设置围栏或警示标志，确保施工区域的安全。

避免任何人员、设备或车辆进入施工区域。

电力工程及电缆、电线敷设施工组织方案编制：河南X X X科技有限公司一、工程概况地点： XXXXXXX有限责任公司施工依据：设计图纸19302-3020A-21；90732-3200A-212；907830-3058-222-10；94030-308-22-123X3；90430-308-422-3X3、国家施工规范、国家验收规范GB5030;GB50254;GB50168-92;GB50169二、施工前准备工作及必备条件1、施工人员安排:项目经理 1人电工 5人辅助工 10人2、技术准备2·1认真熟识、审核施工图纸，领会设计意图，严格按照图纸要求进行电缆敷设；2·2电缆必须报经监理进行严格的检验，合格后方可施工；2·3针对工程情况，对施工班组进行技术交底；2·4根据工程实际情况划分施工流水段，并以此为依据确定劳动力及材料需用量及施工人数；3、施工人员必须具备的条件3·1根据工程的实际需要培训操作工人，特殊工种操作人员必须持证上岗。

3·2熟悉施工图纸及施工现场环境。

3·3对电缆知识应相当了解,具有敷设电缆的施工经验。

4、机械、工具准备4·1电缆敷设机、电缆支架及电缆轴、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳；4·2皮尺、钢锯、气焊工具、电工工具；4·3对讲机、绝缘摇表、万用表。

5、劳动力准备5·1劳动力实行专业组织，按不同施工部位来划分作业班组，提高操作的熟练程度和劳动生关率，以确保工程施工质量和施工进度。

5·2根据本工程阶段施工重点，相应调配劳动力，实行动态管理。

5·3各施工人员必须接受建筑施工安全教育，经考试合格后方可上岗作业、未经建筑施工安全生产教育或考试不合格者，严禁上岗作业。

5·4每日上班前，班组负责人必须集所辖全体人员，针对当天任务，结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态，有针对性地进行班前安全活动交底，提出具体注意事项并跟踪落实，做好活动记录。

第1篇本工程为某住宅小区电缆安装工程，主要包括住宅楼内外的电缆敷设、电缆桥架安装、电缆接头制作、电缆绝缘测试等。

工程地点位于XX市XX区，施工工期为30天。

二、施工准备1. 人员准备：组建一支具有丰富经验的电缆安装施工队伍，包括施工队长、技术员、电工、焊工等。

2. 材料准备：电缆、电缆桥架、电缆附件、绝缘测试设备等。

3. 工具准备：电缆敷设工具、电缆桥架安装工具、电缆接头制作工具、焊接设备、绝缘测试设备等。

4. 施工方案编制：根据工程特点和施工要求，编制详细的施工方案。

三、施工工艺1. 电缆敷设（1）根据设计图纸，确定电缆敷设路径。

（2）沿路径开挖电缆沟，确保电缆敷设深度符合规范要求。

（3）将电缆敷设至电缆沟内，注意电缆间的间距，防止相互干扰。

（4）电缆敷设完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。

2. 电缆桥架安装（1）根据设计图纸，确定电缆桥架安装位置。

（2）在安装位置固定电缆桥架，确保桥架水平、垂直度符合规范要求。

（3）将电缆敷设至桥架内，注意电缆间的间距，防止相互干扰。

（4）桥架安装完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。

3. 电缆接头制作（1）根据设计图纸，确定电缆接头位置。

（2）使用专用工具，制作电缆接头，确保接头质量。

（3）电缆接头制作完毕后，进行电缆绝缘测试，确保接头绝缘性能良好。

4. 绝缘测试（1）使用绝缘测试设备，对电缆进行绝缘测试。

（2）测试数据符合规范要求，方可进行下一道工序。

四、质量控制1. 严格按照设计图纸和施工规范进行施工。

2. 对电缆、电缆桥架、电缆附件等材料进行严格检验，确保材料质量。

3. 施工过程中，加强对施工人员的培训和管理，确保施工质量。

4. 施工完毕后，对电缆线路进行全面的验收，确保工程质量。

五、安全措施1. 施工现场设置明显的警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

3. 施工过程中，加强对施工现场的巡查，及时发现并处理安全隐患。

电力工程电缆施工方案一、工程概述电力工程电缆施工是指在建筑、基础设施或其他场所进行电缆敷设、连接和调试的过程。

本文将详细介绍电力工程电缆施工的方案安排。

二、前期准备在开始电力工程电缆施工之前，需进行以下准备工作：1. 工程勘察：根据工程需求进行现场勘察，确定电缆的敷设路线、数量和规格，并标明相关安全要求。

2. 材料采购：根据勘察结果，制定材料清单并进行采购，确保所使用的电缆和配件符合国家标准和工程要求。

3. 人员培训：确保参与施工的人员具备相关电缆施工知识和技能，并进行必要的安全培训。

三、施工步骤1. 施工准备a) 确认施工现场：根据勘察结果，确定电缆敷设的起点和终点，并清理施工现场，确保安全和便捷施工。

b) 安装施工道具：准备好所需的施工道具，如挖掘机、电缆卷盘、电缆敷设工具等。

2. 路线敷设a) 开挖沟槽：按照勘察结果中确定的电缆敷设路线，使用挖掘机或手工开挖沟槽，确保沟槽宽度和深度符合标准要求。

b) 敷设电缆：将电缆一端固定在起点处，根据沟槽的长度逐段敷设电缆，并保持电缆的整齐和平坦。

c) 固定电缆：使用固定夹等工具将电缆固定在沟槽的壁面，确保电缆的稳固性和安全性。

3. 连接和绝缘处理a) 连接电缆：根据工程要求，对电缆的两端进行连接，采用压接或焊接等方式进行连接，并进行必要的绝缘处理。

b) 绝缘处理：使用绝缘套管、绝缘胶带等材料对连接处进行绝缘处理，确保连接稳固和防止漏电。

4. 调试和验收a) 电缆调试：连接完成后，对电缆进行必要的调试工作，确保电力传输的正常和稳定。

b) 施工验收：根据工程要求和相关标准，进行电缆施工工程的验收，确保施工质量符合要求。

四、施工安全措施1. 施工现场安全：建立明确的施工现场安全区域，设置安全警示标识和隔离措施，防止外来人员进入施工区域。

2. 电缆安全操作：施工人员需穿戴符合要求的个人防护装备，并采取必要的防火、防爆措施，确保电缆施工过程安全。

3. 设备维护：对使用的挖掘机、起重设备等进行定期检查和维护，确保设备的安全性和可靠性。

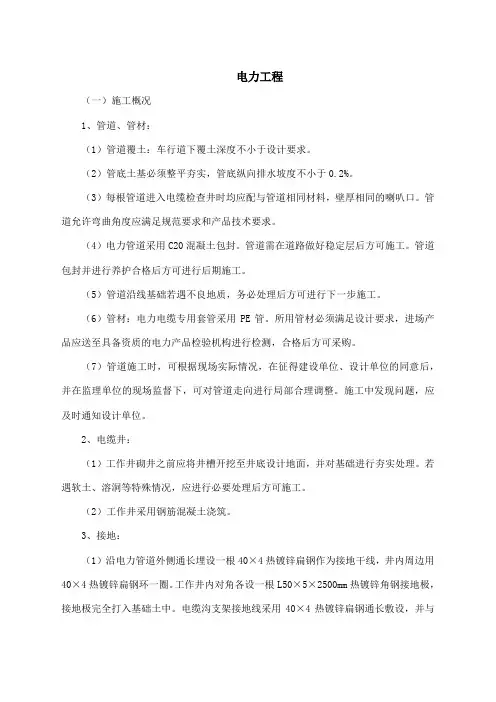

电力工程（一）施工概况1、管道、管材：（1）管道覆土：车行道下覆土深度不小于设计要求。

（2）管底土基必须整平夯实，管底纵向排水坡度不小于0.2%。

（3）每根管道进入电缆检查井时均应配与管道相同材料，壁厚相同的喇叭口。

管道允许弯曲角度应满足规范要求和产品技术要求。

（4）电力管道采用C20混凝土包封。

管道需在道路做好稳定层后方可施工。

管道包封并进行养护合格后方可进行后期施工。

（5）管道沿线基础若遇不良地质，务必处理后方可进行下一步施工。

（6）管材：电力电缆专用套管采用PE管。

所用管材必须满足设计要求，进场产品应送至具备资质的电力产品检验机构进行检测，合格后方可采购。

（7）管道施工时，可根据现场实际情况，在征得建设单位、设计单位的同意后，并在监理单位的现场监督下，可对管道走向进行局部合理调整。

施工中发现问题，应及时通知设计单位。

2、电缆井：（1）工作井砌井之前应将井槽开挖至井底设计地面，并对基础进行夯实处理。

若遇软土、溶洞等特殊情况，应进行必要处理后方可施工。

（2）工作井采用钢筋混凝土浇筑。

3、接地：（1）沿电力管道外侧通长埋设一根40×4热镀锌扁钢作为接地干线，井内周边用40×4热镀锌扁钢环一圈。

工作井内对角各设一根L50×5×2500mm热镀锌角钢接地极，接地极完全打入基础土中。

电缆沟支架接地线采用40×4热镀锌扁钢通长敷设，并与每个电缆支架焊接良好。

（2）所有金属构件作好防腐防锈处理。

4、施工及验收规范（1）《电力建设施工及验收技术规范（DL/T5190.4-2004）》（管道篇）（2）《电气装置安装工程电缆线路施工及验收规范（GB50168-2006）》（3）《电气装置安装工程接地装置施工及验收规范（GB50169-2006）》（二）施工方法1、测量放线：现场采用全站仪测量放样，确定出管线和工作井基坑位置，报请监理工程师现场检验后，分别在设计中心桩的两侧每10m桩号放出电缆沟的开挖边桩，用石灰画出边线，按1：0.3放开挖边坡线。

一、工程概述本工程为某区域电力改造项目，主要内容包括电缆敷设、电缆井施工、电缆沟开挖、电缆保护管施工、电缆顶管施工等。

工程规模较大，涉及电缆敷设总长度约5000米，涉及多种电缆型号及规格。

为确保施工质量和安全，特制定本专项施工方案。

二、施工准备1. 人员准备：组织一支具有丰富电缆施工经验的施工队伍，包括项目经理、技术负责人、施工员、电工、安全员等。

2. 材料准备：根据设计要求，提前采购电缆、电缆附件、保护管、支架、电缆桥架、绝缘材料等。

3. 工器具准备：准备电缆敷设专用设备，如电缆牵引机、电缆卷筒、电缆穿线器、电缆测距仪等。

4. 施工图纸及技术资料准备：收集整理施工图纸、技术规范、施工组织设计等资料。

三、施工方法及工艺1. 电缆敷设（1）确定电缆敷设路径：根据设计要求，实地勘察现场，绘制电缆敷设路径图，避开高温地段、化学物质土壤等不利因素。

（2）电缆沟开挖：按照设计要求，开挖电缆沟，沟底平整，深度符合要求，确保电缆埋设深度。

（3）铺设电缆：将电缆按照设计要求敷设至指定位置，注意电缆弯曲半径，防止电缆损坏。

（4）电缆固定：在电缆敷设过程中，每隔一定距离进行电缆固定，确保电缆在运行过程中不会因振动而移位。

2. 电缆井施工（1）根据设计要求，确定电缆井的位置及尺寸。

（2）开挖电缆井，确保井内空间满足电缆敷设及维护要求。

（3）井内铺设电缆支架，确保电缆固定牢固。

3. 电缆沟开挖及电缆保护管施工（1）按照设计要求，开挖电缆沟，确保沟底平整，深度符合要求。

（2）铺设电缆保护管，确保保护管与电缆沟底部及两侧固定牢固。

4. 电缆顶管施工（1）根据设计要求，确定电缆顶管位置及尺寸。

（2）采用顶管设备进行顶管施工，确保顶管施工质量。

四、安全措施1. 施工人员必须经过安全教育培训，掌握安全操作规程。

2. 施工现场设置安全警示标志，确保施工安全。

3. 电缆敷设过程中，注意防止电缆损坏，确保电缆质量。

4. 电缆井、电缆沟等施工过程中，确保井内空气质量，防止施工人员中毒。

一、工程概述本工程为某区域电力电缆线路安装工程，主要包括电缆敷设、附件安装、电缆终端头制作及接地系统施工等。

工程范围涉及住宅小区、商业楼宇及公共设施，共计安装电缆长度约为20公里。

为确保工程质量和安全，特制定本施工方案。

二、施工准备1. 施工组织成立电缆线路安装工程项目部，明确项目经理、技术负责人、施工负责人、安全员等人员职责。

2. 施工材料（1）电缆：选用符合国家相关标准的电力电缆，额定电压为10kV，截面积为400mm²。

（2）附件：电缆终端头、电缆接头、接地线、电缆桥架等。

（3）工具：电缆敷设机、电缆终端头制作设备、接地电阻测试仪、电缆拉力测试仪等。

3. 施工图纸及资料（1）电缆线路施工图、设备布置图、电缆桥架布置图等。

（2）相关规范、标准、规程。

三、施工工艺1. 电缆敷设（1）按照施工图纸要求，确定电缆敷设路径。

（2）采用电缆敷设机进行电缆敷设，确保电缆敷设平直、整齐。

（3）电缆敷设过程中，注意电缆弯曲半径，避免损坏电缆。

2. 附件安装（1）按照设计要求，安装电缆终端头、电缆接头等附件。

（2）采用专用工具进行附件安装，确保安装牢固、密封。

3. 电缆终端头制作（1）根据电缆规格，选用合适的电缆终端头。

（2）按照电缆终端头制作工艺，进行剥皮、压接、绝缘等操作。

（3）制作完成后，进行绝缘测试，确保绝缘性能符合要求。

4. 接地系统施工（1）按照设计要求，确定接地系统布置。

（2）采用专用接地材料，进行接地极埋设、接地线连接等施工。

（3）接地系统施工完成后，进行接地电阻测试，确保接地性能符合要求。

四、质量控制1. 电缆敷设过程中，严格控制电缆弯曲半径，确保电缆敷设平直、整齐。

2. 附件安装过程中，确保安装牢固、密封，防止电缆接头处发生漏电。

3. 电缆终端头制作过程中，严格按照工艺要求进行操作，确保绝缘性能符合要求。

4. 接地系统施工过程中，确保接地电阻符合设计要求。

五、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

电力电缆施工方案及技术措施一、引言电力电缆是传输电力能源的重要通道，而其施工方案和技术措施的合理性直接影响着电力系统的可靠运行与安全性。

本文旨在探讨电力电缆施工方案及技术措施的相关内容，为电力工程施工提供指导与参考。

二、施工前准备1. 方案设计电力电缆施工前，需进行详细的方案设计。

包括施工路线的确定、施工工艺流程、设备选用、人员配备等内容。

方案设计应充分考虑施工环境、地形地貌、周边建筑等因素，确保施工顺利进行。

2. 资料准备施工前需准备完整的技术资料，包括电力电缆的设计图纸、工程标准、施工规范等，以便施工过程中随时查阅参考。

3. 安全检查在施工前进行全面的安全检查，包括作业区域的安全隐患排查、施工人员的安全防护设备检查等，确保施工过程中人员和设备的安全。

三、施工技术措施1. 探路在进行电力电缆施工前，需对施工线路进行探路工作。

通过地质勘察、地下管线勘测等手段，确保施工线路畅通无阻，避免施工过程中遇到障碍。

2. 开挖电力电缆敷设需要进行开挖作业，施工人员应遵守规范的开挖操作流程，确保开挖深度、宽度符合设计要求，避免损坏其他设施或影响周边环境。

3. 电缆敷设在开挖完成后，进行电缆敷设工作。

应根据设计要求选择合适的敷设方式，如直埋、架空等，同时保证电缆的弯曲半径符合规范要求，避免电缆受损。

4. 接头施工电力电缆的接头施工是施工过程中的关键环节。

施工人员应按照标准操作流程进行接头施工，确保接头质量可靠、接触良好，避免发生故障。

5. 覆土封闭电力电缆敷设完成后，需要进行覆土封闭工作。

覆土应平整牢固，避免电缆受到外部挤压或损坏，同时，对施工现场进行清理，确保周边环境整洁。

四、施工后验收施工完成后，应组织相关部门进行验收。

对电力电缆的敷设质量、接头质量、覆土封闭情况等进行检查，确保施工符合规范要求，保障电力系统的正常运行。

五、结论电力电缆施工是一项技术较为复杂的工作，需要严格按照规范要求进行。

合理的施工方案和技术措施对电力工程的安全运行至关重要，希望本文的探讨能为相关工作提供一定的参考与指导。

电缆工程施工方案范本大全第一章绪言电缆工程是指在地下或者架空敷设电力、通信、光纤等电缆的工程项目。

在城市建设和基础设施建设中，电缆工程起着重要的作用，为市民生活和工业生产提供了必要的电力和通信支持。

本施工方案将详细介绍电缆工程的施工流程、施工技术、安全措施等内容，以保障施工过程的安全和顺利进行。

第二章项目概况本项目位于某市某区，主要包括输电、通信、光纤等电缆的敷设和铺设。

项目总长度约为200公里，包括地下敷设和架空铺设两种形式。

电缆的规格为10kV和35kV的输电电缆，通信和光纤电缆。

总工期为6个月，施工队伍共计100人。

第三章施工准备1. 项目前期准备：施工前，需先准备好相应的施工许可证和手续，确保施工的合法性；同时需准备完善的设计图纸和工程方案，以便指导施工的实施。

2. 现场准备：对施工现场进行详细的勘察和测量工作，确保施工的准确性和安全性；同时清理现场，确保施工场地畅通无阻。

第四章施工工艺及工序1. 地下电缆敷设：首先进行开挖作业，然后敷设电缆至适当的深度，最后进行埋土复原。

2. 架空电缆铺设：确定好电缆的架设路径和方式，进行电缆的固定和连接，最后进行调整和检测。

第五章安全防护措施1. 施工现场安全：明确施工区域和安全警示，设置警示牌和安全标识，确保周边区域人员和车辆的安全。

2. 作业人员安全：对施工人员进行必要的安全培训和教育，确保他们具备一定的安全防护意识和技能。

3. 电缆安全：对敷设的电缆进行定期检测和维护，确保其安全可靠运行。

第六章施工质量控制1. 施工过程控制：监督施工的实施过程，确保施工按照设计图纸和工程方案进行。

2. 质量检测：对施工成果进行抽检和验收，确保施工质量符合相关标准和要求。

3. 质量记录：对施工质量进行记录和归档，留存相关文件和资料，以备后续调查和管理。

第七章施工组织管理1. 项目管理：设立项目管理组，负责对项目进度和质量进行全面管理和监督。

2. 施工队伍管理：对施工队伍进行合理分工和管理，确保施工的顺利进行。

电力电缆敷设施工方案1.前期准备工作在开始电力电缆敷设工作之前，需要进行一系列的前期准备工作。

首先，需要进行工程勘测，确定敷设线路的长度、走向、埋深等参数。

其次，需要制定详细的施工方案，包括施工工艺、材料采购、施工人员组织等内容。

最后，要准备必要的施工设备和安全防护措施。

2.敷设线路电力电缆可以埋设在地下或架设在空中，根据具体情况选择合适的敷设方法。

如果是地下敷设，首先需要进行地表开挖，然后铺设敷设管道。

管道可以采用塑料管道、混凝土管道或铁管道等材料，要据地下情况和电缆要求进行选择。

接下来，将电缆通过预留的导管或直接埋入地下，注意电缆的曲线半径和埋深要求。

如果是空中架设，需要选择合适的架空线杆或杆塔，悬挂电缆并进行固定。

3.进行电缆连接在敷设完电缆后，需要进行电缆的连接工作。

首先，要对电缆进行清洁和剥皮，确保导体的良好导电特性。

然后，根据电缆规格和连接要求，使用合适的绝缘套管和接线端子将电缆连接起来。

连接过程中要注意接头的质量和防水措施，确保电力传输的可靠性和安全性。

4.进行绝缘测试和负荷测试在电缆敷设和连接完成后，需要进行绝缘测试和负荷测试，以确保电缆和接头的质量。

绝缘测试可以通过高压绝缘测试仪进行，测试电缆是否存在绝缘损坏和漏电情况。

负荷测试可以通过连接负荷和开启电源，观察电缆和接头是否出现异常情况，如过热或损坏等。

5.完善安全防护措施在电力电缆敷设过程中，必须严格遵守相关安全规定，采取必要的安全防护措施。

首先，施工人员必须穿戴好安全防护装备，包括安全帽、安全鞋、手套等。

其次，在进行地下敷设时，要注意防止坍塌和毒气等危险。

最后，要对施工现场进行标示和隔离，确保其他人员的安全。

6.施工质量控制在电力电缆敷设工作中，施工质量是十分重要的。

因此，在施工过程中要进行质量控制，包括每个环节的检查和评估。

对于地下敷设工作，要注意检查管道埋深、电缆曲线半径等参数是否符合要求。

对于连接工作，要注意检查接头、绝缘套管等设备是否完好，并进行测试。

电力电缆工程实施方案一、项目概况电力电缆工程是指为输送和分配电力而建设的电缆系统。

本实施方案是为满足某市某小区电力需求而设计，主要包括电缆选型、敷设方式、施工过程等内容。

二、电缆选型根据小区用电负荷、线路长度及环境因素，选用额定电压10kV的交联聚乙烯绝缘电力电缆。

电缆采用单芯设计，导体采用铜材质，绝缘层采用XLPE，外护套采用聚氯乙烯。

三、敷设方式1. 地下敷设：主要用于小区内部的电缆线路，保护电缆安全，提高美观度。

敷设深度应符合相关规范要求，同时避免与地下管线重叠。

2. 空中敷设：主要用于与外部电网连接的电缆线路，安装在电杆上。

电缆应垂直于地面，线夹间距符合相关规范要求，保证安全可靠。

3. 室内敷设：主要用于电缆进入建筑物的部分，采用穿管敷设方式，保护电缆不受外力损伤。

四、施工过程1. 前期准备：制定施工计划，组织人员、物资、设备，并进行现场踏勘，确保施工安全。

2. 线路布线：根据设计图纸，在地面上进行线路标示和探测地下管线位置，进行地面煤化工调整。

3. 地下敷设：按照敷设深度要求，开挖沟槽并进行排水，铺设电缆并固定好。

4. 空中敷设：选择合适的电杆和线夹，安装电缆，注意保持垂直和张力要求。

5. 室内敷设：按照建筑物内部的要求，选用合适的穿管方式，进入建筑物后布线进行连接。

6. 安装接头：完成电缆的敷设后，按照接头类型进行安装，保证接头的可靠性与绝缘性能。

7. 试验与调试：完成敷设和接头后，进行电缆的试验，包括绝缘电阻、接地电阻和耐压试验等，保证电缆系统安全可靠。

8. 系统维护与保养：完成工程后，制定维护计划，进行定期巡检和保养，及时发现问题并解决。

五、安全措施1. 施工过程中，严禁吸烟、喧哗和乱丢垃圾等不文明行为。

2. 施工人员必须穿戴好安全防护装备，包括安全帽、防护眼镜、防护手套等。

3. 施工现场必须设置明显的警示标志，限制非施工人员进入。

4. 施工前应对施工区域进行排查，确认地下管道位置，避免损伤。

电缆分项施工方案一、前言电缆施工是电力工程中至关重要的环节之一，负责实施电缆线路的安装、接地、接头及保护等工作。

电缆分项施工方案是针对电缆施工过程中各个环节的具体操作方法和措施的详细规划，确保施工过程顺利进行，保证电缆线路的安全可靠性。

本文将着重介绍电缆分项施工方案的编制与实施。

二、施工前准备1. 施工前调查在开始电缆施工之前，需要对施工区域进行详细调查，了解地形地貌、管线情况，确保施工不会受到地下管线、交通等因素的影响。

2. 施工计划编制根据电缆线路设计方案，制定详细的施工计划，包括施工队伍组织、施工材料准备、施工进度安排等内容，确保施工有条不紊地进行。

三、施工过程1. 开挖沟槽根据设计要求，在施工区域开挖沟槽，确定电缆埋设位置和深度，并进行沟槽的支护工作，防止沟壁塌方。

2. 电缆敷设在沟槽中铺设电缆，并进行拉伸和固定，保证电缆线路整齐、稳固。

对于特殊地段，需要采取相应的防护措施。

3. 接地处理对电缆线路的接地部分进行处理，确保接地良好，减小电缆线路对人员和设备的影响，提高安全性。

四、施工验收1. 施工质量检查在电缆施工完成后，进行施工质量检查，确保电缆敷设、接地等工作符合相关标准，保证施工质量。

2. 施工验收报告编制电缆施工验收报告，详细记录施工过程中的各项数据和结果，为日后的维护和检修工作提供参考依据。

五、施工注意事项1. 安全第一在电缆施工过程中，要始终将安全放在首位，做好施工人员的安全防护工作，严格遵守相关安全规定。

2. 环境保护施工过程中要注意环境保护，避免对周围环境造成污染和破坏，合理利用资源，做到绿色施工。

结语电缆分项施工方案的制定和实施是电缆施工工作中的重要环节，只有严格按照规定流程进行，才能确保电缆线路的安全可靠。

希望本文对电缆施工方案的编制和实施提供一定的参考和指导。

电缆安装工程施工方案一、工程概述本工程地区电力局铺设地下电缆，包括电缆线路的敷设、接头的接续和测试、电缆的固定等工作。

工程总长度为1000米，涉及1根两芯电缆，电压等级为6KV。

本工程施工周期为15天。

二、施工准备1.施工组织成立施工队伍，包括项目经理、工程师、技术员、安全员、作业人员等。

制定详细的施工计划和施工图纸，确保施工进度。

2.设备准备准备所需的施工机械设备，如推土机、挖掘机、起重机等，以及必要的施工工具和安全设备。

3.安全保护根据现场实际情况，制定安全防护方案，保证施工过程中人员和设备的安全。

三、施工步骤1.地面准备在铺设电缆前，需要先进行对地面的准备工作。

先利用挖掘机挖出一条1000米长，0.5米宽，1.2米深的沟槽。

然后，对沟槽进行清理和坍塌处理，确保电缆可以顺利敷设。

2.电缆敷设根据施工计划，开始进行电缆的敷设。

将电缆从供电站线盘上依次展开，沿着沟槽一直敷设到目的地。

在敷设的过程中，要注意电缆的弯曲半径和抗拉力，保证电缆的完整性和安全性。

3.接头处理完成电缆敷设后，进行接头处理。

首先检查电缆的接头情况，确保电缆接头无损坏。

然后，根据接头类型进行连接，使用绝缘带进行包扎固定，并进行绝缘测试和电阻测量，确保接头连接可靠。

4.固定和保护接头完成后，对整段电缆进行固定和保护。

使用特制的电缆支架将电缆固定在沟槽底部，避免电缆的移动和外力损坏。

同时，在沟槽上方加装保护板，以防止外部物体对电缆的损害。

5.导线测试最后，进行导线测试，对电缆的电压和电阻进行检测。

确保电缆的质量和性能符合规定要求。

四、施工安全1.在施工现场设置明显的安全警示标志，指明施工区域和禁止通行区域，确保人员安全。

2.严格遵守施工操作规程，不酗酒、不吸烟，不开启明火，防止火灾事故的发生。

3.强化作业人员的安全意识，建立健全的施工安全管理制度，加强安全教育和培训，确保作业人员的安全能力。

4.遵守相关法规和标准，使用符合质量要求的材料和设备，确保工程的质量。

电力电缆施工方案一、施工背景电力电缆是电力系统中传输电能的重要组成部分，其施工质量直接影响着电能的传输效率和安全可靠性。

为了保证电力系统的正常运行，需要进行电力电缆的合理施工。

本文将针对电力电缆施工方案进行详细说明，确保施工过程规范、高效。

二、施工前准备在开始施工之前，需要进行以下准备工作：1. 施工方案制定施工方案应包括施工步骤、施工顺序、工程量计算、材料和设备准备等内容。

施工方案应根据工程实际情况进行制定，并经相关专家审核。

2. 材料和设备准备根据施工方案，准备好所需的电力电缆及相关配套设备。

确保材料和设备的数量、规格和质量符合设计要求。

3. 施工人员培训施工人员应接受相关培训，熟悉电力电缆的施工工艺和安全操作规程。

施工人员的技术水平和安全意识对施工质量和工程安全至关重要。

4. 施工现场准备将施工现场进行清理和整理，确保施工区域安全、通风良好，并设置合理的安全防护措施。

三、施工步骤1. 施工前勘察在施工前对施工现场进行勘察，了解地形地貌、植被、地下管线等情况，以便合理安排施工路线和施工机械的使用。

同时还需注意地质条件、土壤情况等，做好边坡防护工作。

2. 沟槽开挖根据设计要求，采用机械或人工开挖方式进行沟槽的开挖。

开挖深度要符合设计要求，并保证沟槽底部平整、坡度适宜。

3. 沟槽清理和处理将沟槽内的杂物、泥土等清理干净，并进行相应的处理。

对于需要使用防腐涂料的电力电缆，还需进行涂刷处理。

4. 电缆敷设根据设计要求，将电缆敷设在沟槽内。

要注意电缆的保护和固定，避免损坏和松动。

同时，还需进行电缆绝缘层接头的处理。

5. 沟槽回填在电缆敷设完成后，对沟槽进行回填。

回填过程中要注意填土的均匀性和紧实度，确保沟槽整体稳定，并达到设计要求。

6. 系统接地进行电缆系统的接地工作，确保电缆系统的安全运行。

接地工作应符合相关规范和标准。

7. 完工验收在施工完成后，进行电力电缆工程的完工验收。

验收工作应包括材料、工艺、施工质量的全面检查，并对不合格的部分进行整改。

电力工程电缆施工方案一、准备工作在进行电力工程电缆施工之前，首先需要进行以下准备工作： 1. 确定施工位置和路线； 2. 确保施工现场安全，清理障碍物； 3. 准备必要的施工工具和设备； 4. 检查施工图纸和设计方案，做好施工准备。

二、施工流程1. 掘沟1.根据设计要求，确定沟槽位置和深度；2.使用挖掘机或人工工具进行沟槽开挖；3.注意避免破坏周围环境和地下管线。

2. 铺设电缆1.将电缆依照设计方案铺设在沟槽中；2.注意电缆的保护和固定，避免损坏和松动；3.确保电缆的敷设符合要求，不得出现交叉和挤压现象。

3. 端头处理1.对电缆进行端头处理，包括剥皮、连接和绝缘；2.采用合适的端子和接头，确保连接可靠；3.对电缆端头进行绝缘处理，避免漏电和短路。

4. 接地处理1.确保电缆接地可靠，减少接地电阻；2.采用合适的接地装置，符合国家标准；3.对接地系统进行测试，确保接地效果良好。

5. 整理施工现场1.清理施工现场，处理废弃材料和工具；2.对施工过程进行检查和整理，确保施工质量；3.审查施工记录和报告，完善施工资料。

三、施工注意事项1.施工过程中严格遵守安全操作规程，确保施工人员安全；2.注意保护环境，减少施工对周围环境的影响；3.严格按照设计要求进行施工，确保施工质量；4.定期检查和维护电缆系统，延长电力设备寿命。

四、施工总结电力工程电缆施工是一项重要的工程环节，需要严格按照设计方案进行施工，确保施工质量和安全。

通过合理的施工流程和注意事项，可以提高电力系统的稳定性和可靠性，为电力供应提供保障。

在未来的电力工程中，我们将继续严格执行施工标准，不断提升施工水平，为电力行业的发展贡献力量。

电缆工程施工方案一、工程概况本工程是为了满足某市城市基础设施建设需要，新建一条长度为10公里的电缆线路。

电缆线路将连接市区的主要商业区和工业区，为当地居民提供可靠的电力供应。

工程包括电缆线路的铺设、接地、绝缘测试等工作。

二、施工准备1. 施工前，需对施工现场进行勘察，确定电缆线路的走向、长度、规格等。

2. 确定施工所需设备和材料清单，包括挖掘机、电缆卷放机、电缆、电缆管等。

3. 确定施工人员清单及工作安排，包括项目负责人、安全员、施工员等。

4. 确定施工进度计划，包括各阶段工作时间、工艺流程和工作内容。

5. 制定施工安全计划，包括施工现场安全措施、应急预案等。

三、施工过程1. 线路走向清理：首先清理电缆线路的走向，确保线路畅通无障碍。

2. 掘沟铺设电缆：使用挖掘机在规定的线路上开挖沟槽，将电缆放置在沟槽中，并进行合理的固定。

3. 接地测试：对电缆线路的接地进行测试，确保接地电阻符合规定。

4. 绝缘测试：对电缆线路进行绝缘测试，确保电缆绝缘性能良好。

5. 整理沟槽：将挖掘机开挖的沟槽进行整理，确保沟槽平整无碎石等杂物。

6. 封闭沟槽：对已铺设完成的电缆进行封闭保护，包括填土、压实等工作。

7. 清理现场：最终对施工现场进行清理，确保施工完成后不影响周围环境。

四、施工安全1. 施工现场必须设置明显的安全警示标识，禁止非施工人员进入。

2. 操作人员必须穿戴符合要求的安全防护装备，如安全帽、安全鞋等。

3. 施工过程中必须严格执行安全操作规程，禁止违章操作。

4. 施工现场必须配备必要的急救设备，确保施工人员安全。

5. 施工现场应定期进行安全检查，及时排除隐患。

五、质量保障1. 电缆线路的铺设必须符合相关标准和要求，确保电缆线路的安全可靠。

2. 对电缆绝缘测试和接地测试必须进行记录，并保存备查。

3. 施工过程中如遇到问题，必须及时通知项目负责人，并进行处理。

4. 施工结束后，需进行全面验收，确保电缆线路质量合格。
