CT构造
- 格式：ppt
- 大小：4.45 MB
- 文档页数：55
下载文档原格式
合集下载
全身CT断层解剖详细实用图解
支气管树
各级支气管在CT图像上的形态、 位置以及支气管扩张、狭窄等病变 。
肺门和肺血管
肺门淋巴结、肺动静脉在CT图像上 的形态以及病变表现。
纵隔和心包CT断层解剖
纵隔
纵隔的分区，以及各种纵 隔肿瘤、淋巴结肿大等病 变在CT图像上的表现。
心包
心包的形态、位置以及心 包积液、肿瘤等病变在CT 图像上的表现。
详细描述
颈动脉在CT图像上呈现为中高密度影，其管壁较厚且密度较高。颈静脉则呈现出 较低的密度影，管腔较大且形态相对柔软。在CT图像上可以清晰地观察到血管的 走行、分支以及是否存在狭窄、扩张或血栓等病变。
喉和甲状腺CT断层解剖
总结词
喉和甲状腺是颈部的重要器官，其在CT图像上呈现出各自的解剖结构和密度特征。
适用人群
适用于医学专业学生、医生、研究人员等需要了解全身CT断层解剖的 人群。
02 头部CT断层解剖
颅骨CT断层解剖
颅盖骨
包括额骨、顶骨、枕骨等，呈现连续的骨性结构，对头部起到保护作用。
颅底骨
包括前、中、后颅窝的骨性结构，与脑组织相邻，形成容纳脑组织的凹槽。
脑实质CT断层解剖
灰质
位于大脑表面，由神经元胞体和突起 组成，是神经系统的核心部分。
白质
位于灰质深部，主要由神经纤维组成 ，负责传递信息。
脑室和脑池CT断层解剖
脑室
包括左右侧脑室、第三脑室和第四脑室，是脑内部的空腔， 容纳脑脊液。
脑池
包括鞍上池、桥脑池等，是脑表面的凹陷区域，容纳脑神经 和血管。
03 颈部CT断层解剖
颈部软组织CT断层解剖
总结词
颈部的软组织结构在CT图像上呈现出清晰的层次，包括皮肤、肌肉、血管和淋巴结等。
腹部CT_断层解剖结构
腹部CT_断层解剖结构腹部CT可以显示以下器官和结构：1.胃：胃位于腹部的上部，位于膈肌之下，是一个呈弯曲状的器官。
腹部CT可以清晰显示胃的形态、位置和大小，帮助医生评估胃的功能和病变。
2.肝脏：肝脏是腹部最大的器官，位于右上腹部。
腹部CT可以显示肝脏的大小、形状和结构，包括肝叶、肝窦、肝小叶等。
此外，腹部CT还可以评估肝脏的血液供应和肿瘤的存在。
3.胆囊和胆管：胆囊是一个位于肝脏下方的袋状结构，储存胆汁。
胆管是将胆汁从肝脏输送到小肠的管道。
腹部CT可以显示胆囊的大小、形状和位置，以及胆囊和胆管是否存在结石或炎症等问题。
4.胰腺：胰腺是一个位于腹部中央的背面器官，主要负责产生胰岛素和消化酶。
腹部CT可以评估胰腺的大小、形态和结构，帮助检测胰腺炎、胰岛细胞瘤等疾病。
5.肾脏和肾上腺：肾脏是两个位于腹部上部的器官，负责排除体内废物和调节电解质平衡。
腹部CT可以显示肾脏的大小、形态和位置，评估肾脏的功能和是否存在结石、肿瘤等异常。
同时，腹部CT还可以显示肾上腺的位置和形态。
6.肠道：腹部CT可以显示小肠和大肠的形态和结构，帮助评估肠壁的异常、梗阻和炎症等情况。
此外，腹部CT还可以检测肠道的病变和肿瘤。
7.脾脏：脾脏是一个位于腹腔左上侧的器官，主要负责过滤血液和免疫功能。
腹部CT可以显示脾脏的大小、形态和位置，评估脾血供和是否存在肿瘤等异常情况。
除了以上器官和结构，腹部CT还可以显示腹腔内的血管、淋巴结、神经和腹腔壁等。
腹部CT的图像可以以不同层面、不同方向进行重建和解剖观察，有助于医生进行临床诊断和手术规划。
总而言之，腹部CT是一种非常重要的医学影像技术，可以显示腹部各种器官和结构的解剖情况，帮助医生诊断和治疗腹部疾病。
在进行腹部CT检查时，患者需要保持适当的体位，遵守医生的指示，以确保获得清晰的影像。
胃的CT解剖
胃的CT解剖在临床医学影像学中，计算机断层扫描（CT）是一种非常常见的检查方法。
对于很多器官的解剖结构（如肝脏、胰腺、胃等），CT检查可以提供非常准确的图像，有助于医生进行诊断和治疗。
本文将主要介绍胃的CT解剖结构及其相关应用。
胃的概述胃是人体消化系统中的一个重要器官，位于腹腔中靠上位置。
它起到暂时储存食物、分解食物、吸收营养等多种功能。
胃的外形大致呈扇形，上端与食管相连，下端与小肠相连。
在解剖上，胃可分为贲门、体部、幽门三部分。
贲门贲门是胃的最高部位，与食管相连。
在CT图像上，贲门位于胸腔上中段和下段交界处，通常可见到其环形构造。
一般来说，贲门直径在1.5-2.5厘米之间。
体部体部是胃的最大和最宽的部分，与贲门和幽门相连。
体部的长度和形状因人而异，在CT图像上表现为类似于半月形的结构。
有时候，在CT图像上还可以看到胃的内层粘膜的皱襞和纵横交错的血管。
幽门幽门是胃的下端，连接着小肠。
在CT图像上，幽门与体部之间存在一个弯曲的结构，称为幽门括约肌。
幽门括约肌在正常情况下应该是闭合的，以避免小肠中的内容物逆流进入胃内。
胃的CT解剖图像胃的CT解剖图像可以提供非常详细的信息，包括胃的大小、形状、位置、血管和淋巴结分布、病变等。
一些常见的胃部CT检查如下：普通胃部CT检查普通胃部CT检查一般是用于评估胃部疾病，如胃溃疡、胃癌、胃息肉等。
在这种检查中，患者需要服用口服造影剂，使胃管道填满液体并更容易被检查。
然后在轴位或冠状位上进行扫描，以获得胃的详细图像。
肝门静脉CT造影检查肝门静脉CT造影检查是一种特殊的CT检查方法，通过注射造影剂来突显肝门部位的血管。
对于肝转移、肝癌等肝胆系统疾病的筛查和检测有很高的诊断价值。
PET-CT检查PET-CT检查结合正电子发射断层扫描（PET）和CT技术，可以获得更为准确的胃内肿瘤的信息，尤其是对于早期胃癌和胃溃疡伴肿瘤的定位和分析有很高的精确性。
胃相关疾病的CT检查胃是一个重要的消化器官，许多疾病都可以影响其结构和功能。
CT构造
X-Ray tube components球管构成
X-Ray tube components球管构成
X-ray tube functions球管功能
Higher kVp – faster electron produced X-ray release in all directions eee2 1
• Tube maintains a vacuum真空状态. • Tube window
– A segment of glass that is thinner than the rest of the glass envelope. – Contributes to inherent filtration.
The Filament function灯丝功能
• When current (mA) is applied to the coil of wire electron are ejected高mA施加在线圈上，发射 电子 • The outer-shell electrons of the filament atom are “boiled off”.灯丝外壳电子溢出； – This is known as thermionic emission
复习： 1、固定球管有哪几部分组成？最大缺点是什么？ 2、CT的DAS有哪些部分组成？
Protective Housing X射线管防护
• X-rays that escape through the protective housing are leakage radiation；穿过防护层的辐射为漏 射线 • Provides mechanical support for the tube and protects from rough handling；球管的支撑 • Some tube housings contain a cooling fan to aircool the tube；球管有冷气扇用于空气冷却球管
你知道什么是CT吗，如何诊断疾病呢
你知道什么是CT吗，如何诊断疾病呢当前各项影像检查已成为医生对疾病诊断必不可少的辅助工具，其中CT为常用检查方法，可从扫描器官层面了解器官状况。
也由此许多人觉得不舒服想诊断有没有实质性的器官问题就会采取CT检查。
那CT是是什么？如何诊断疾病呢？让我们带着这些问题在下文中了解下吧。
CT（Computed Tomography），即电子计算机断层扫描技术。
其是使用X射线扫描人体，并通过计算机处理扫描结果来获取断层面图像的装置。
CT包括X线球管、高压发生器、检测器和数据采集系统、扫描床、扫描架和中央控制台等组成。
CT工作原理是利用X射线束扫描人体某一部分具有一定厚度的层，探测器接收通过这一层的X射线，转换到可见光后，通过光电转换成为电信号，然后通过模拟/数字转换器变成数字并送入计算机进行处理。
在图像形成过程中的处理如将所选层面划分为多个具有相同体积的长方体，即所谓体素。
扫描得到的信息通过计算得到各体素对X射线的衰减系数或者吸收系数，然后将其排成一个数字矩阵，可以保存在磁盘上或者光盘上。
通过数字/模拟转换器将数字矩阵中每一个数字转换为灰度从黑到白不等的小方块，即像素，按照矩阵进行排列，就形成了CT图像。
因此CT图像属于重建图像。
各体素对X射线的吸收系数，可由各种数学方法计算。
CT工作步骤如下：根据人体各组织X线吸收和透过率差异，将灵敏度很高的仪器用于人体，再把测量所得数据录入电子计算机中，电子计算机经过数据处理，即可摄得人体受检部位断面或立体影像，查出身体任意部位微小病灶。
CT有3种扫描方式，分为平扫、造影增强扫描及造影扫描。
平扫即不需要造影增强和造影的一般扫描，通常CT检查先进行平扫。
增强扫描就是用高压注射器静脉注射水溶性有机碘剂如60%~76%泛影葡胺60ml再进行扫描。
当血中碘浓度升高时，各器官和病灶中碘浓度会出现差异并形成密度差，这可能会使得病灶显影更清晰。
方法主要以团注法、静滴法。
造影扫描即先对器官或结构进行造影后再扫描。

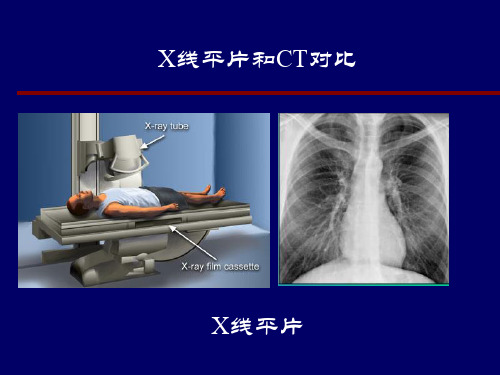

影像总论DR、CT、MR简介综述
• 了解病史及相关检查资料 • 了解技术条件及检查方法 • 发现异常：系统观察（按解剖顺序、扫描 顺序），对比观察（平扫、增强对比，上 下左右对比），前后观察 • 定位 • 定性:根据CT诊断原则,提出客观的意见
十三.CT的造影剂
• • • • • • • 种类:离子型 60%泛应影葡胺，显影葡胺 非离子型 碘海醇，优维显，碘必乐 给药途径 血管，口服，灌肠，介入 给药剂量 1.5ml/kg,口服2%1000ml 排泄途径 肾90%，胆道、胃肠道 副作用及预防、处理:(资料分析) 禁忌症
胆 囊 平 扫
胆 囊 增 强 扫 描
增强扫描
胆 囊 造 影 扫 描
七.CT 特殊检 查 技 术
• • • • •
高分辨率扫描(high resolution CT,HRCT) 延迟扫描(delay CT,DCT) 动态扫描(dynamic scanning) 薄层扫描 靶区扫描 重叠扫描
八.螺旋CT 的新技术
一.CT的发展史
• 1971-1972年英国的 Hounsfield 发明， 1972年其成果发表在“British Institute of Radiology” 1973年发表在 “ Radiology ” 并得到推广 第１～４ 代 • 二十世纪８０年代末螺旋ＣＴ • １９９１年双螺旋ＣＴ • １９９８年多层螺旋ＣＴ：４，８，１６ • 目前６４层螺旋ＣＴ • 展望：平板探测器ＣＴ，４Ｄ－ＣＴ
(一)辐射的概念--非电离辐射
• 非电离辐射 没有足够的能量使与之作用的物质原 子发生电离。 • 非电离辐射源包括：
• • 微波 • • 可见光 ？？---〉因为可见光可使半导体材料如Si，CdZnTe 等发生电离， 所以半导体探测器使用时要避光 • • 无线电波
十三.CT的造影剂
• • • • • • • 种类:离子型 60%泛应影葡胺，显影葡胺 非离子型 碘海醇，优维显，碘必乐 给药途径 血管，口服，灌肠，介入 给药剂量 1.5ml/kg,口服2%1000ml 排泄途径 肾90%，胆道、胃肠道 副作用及预防、处理:(资料分析) 禁忌症
胆 囊 平 扫
胆 囊 增 强 扫 描
增强扫描
胆 囊 造 影 扫 描
七.CT 特殊检 查 技 术
• • • • •
高分辨率扫描(high resolution CT,HRCT) 延迟扫描(delay CT,DCT) 动态扫描(dynamic scanning) 薄层扫描 靶区扫描 重叠扫描
八.螺旋CT 的新技术
一.CT的发展史
• 1971-1972年英国的 Hounsfield 发明， 1972年其成果发表在“British Institute of Radiology” 1973年发表在 “ Radiology ” 并得到推广 第１～４ 代 • 二十世纪８０年代末螺旋ＣＴ • １９９１年双螺旋ＣＴ • １９９８年多层螺旋ＣＴ：４，８，１６ • 目前６４层螺旋ＣＴ • 展望：平板探测器ＣＴ，４Ｄ－ＣＴ
(一)辐射的概念--非电离辐射
• 非电离辐射 没有足够的能量使与之作用的物质原 子发生电离。 • 非电离辐射源包括：
• • 微波 • • 可见光 ？？---〉因为可见光可使半导体材料如Si，CdZnTe 等发生电离， 所以半导体探测器使用时要避光 • • 无线电波
CT的基本结构和成像原理(2)剖析
（二）计算机系统
计算机系统是CT成像系统的核心装置，
它具有采集数据处理、高速数学运算、 图像重建、图像评价、图像存储、系统 控制、人-机对话等功能
（三）其他设备
磁盘机和相关存储媒介
操作台
其它辅助设备
（四）应用软件
基本功能软件：扫描、照相、图像储存
和清盘 特殊功能软件：动态扫描、快速连续扫 描、定位扫描、高分辨率扫描、虚拟内 窥镜、CT心脏成像、职能血管分析软件 等。
CT 的 基 本 结 构 和 成 像 原 理
普 通 CT
第一节 基本构造
扫描系统 计算机系统
其他设备
应用软件
CT机的基本结构
（一）扫描系统
扫描机架
检查床
X线高压发生器
X线管
准直器 滤过器 探测器 模数转换器
准直器
准直器是一种限制X线光束的孔径光栏，它
pitch=床进速度（mm/周）/层厚（mm）
多层螺旋CT使用多排探测器，其层 厚不是准直器的宽度，故计算时应注意。 如准直器宽度为16＊1.5=24mm,球管旋 转一周，检查床移动24mm的扫描方式 中，实际扫描层厚为1.5mm，用准直器 总宽度计算，螺距为1 常规螺旋扫描的螺距用1，即床速与 层厚相等，如病灶较小，螺距可小于， 如病灶较大，螺距可大于1
由大小合适的长方形或圆形的铅片或由彼 此相对移动可调的 铅条带构成。 作用是大幅度减少散射线的干扰，提高图 像质量，决定扫描厚。 CT扫描机中准直器分为二种：一种是X线管 侧准直器；另一种是探测器侧准直器，两 个准直器必须精确地对准。
探测器
X线检测器是将X线光子变成电流信号的一种
装置，常用的有高压氙气电室检测器和闪烁 晶体检测器等。目前普遍采用固态稀土陶瓷 探测器，它集合了上述两种探测器的优点。
头颅CT断层解剖
38/46
关于优势半球：
左右半球发育呈不对称性，各有优势，左 侧半球以语言、意识、数学分析等活动为 主；右侧半球以非语言信息，如音乐、图 形、时空概念等为主。
头颅CT断层解剖
39/46
颈内动脉 椎动脉
脑血供
大脑前动脉 大脑中动脉
基底动脉
大脑后动脉
头颅CT断层解剖
40/46
头颅CT断层解剖
41/46
侧脑室中央部 侧脑室脉络丛
胼胝体压部
头颅CT断层解剖
上矢状窦
23/46
侧脑室体部层面
头颅CT断层解剖
24/46
头颅CT断层解剖
25/46
侧脑室上部层面主要显示结构
1、侧脑室上方两侧脑白质组成 半卵园 中心，此层面脑灰质与白 质分界较清 楚。
2、前方为额叶部分，中部为顶 叶、后 方是枕叶。但顶叶是主要部分。
3、前颅窝：容纳额叶。
中颅窝：容纳颞叶。
后颅窝：容纳小脑半球和脑干。
头颅CT断层解剖
33/46
枕叶
额叶
顶叶
颞叶
头颅CT断层解剖
34/46
岛叶
头颅CT断层解剖
35/46
1、额叶（躯体运动区、中央前回）：额叶占大脑 半球表面前1／3，主躯体运动，高级认知功效， 比如学习、语言、决议、抽象思维、情绪等；自 主运动控制。
枕叶损害时引发视野缺损或视力障碍。
头颅CT断层解剖
36/46
4、顶叶（躯体感觉区、中央后回）：顶叶位 于额叶之后，中央后回为躯体感觉接收区。空 间信息处理（数学、逻辑思维、发散思维）、 视觉信息、体感信息整合。
顶叶损害出现偏身感觉障碍，感觉性癫痫， 肢体失认(不感觉到瘫痪肢体存在)、结构失用 (临摩画时钟、搭积木困难)、手指失认(不能区 分自己手指)、失写、失计算等。 5、脑干（生命中枢）：主要是维持个体生命， 包含心跳、呼吸、消化、体温、睡眠等主要生 理功效。 6、岛叶：位于外侧沟深面，被额、顶、颞3叶 掩盖岛状皮质称为岛叶。内脏感觉和运动相关。 刺激人岛叶，引发内脏运动改变，如唾液分泌 增加，恶心、呃逆、胃肠蠕动增加和饱胀感。
ct 机 分类
CT（计算机断层扫描）机是一种医学影像设备，用于获取人体内部的详细结构图像。
CT机可以按照不同的分类标准进行分类，下面是一些常见的分类方式：
构造方式：
旋转式CT机（Conventional CT）：旋转式CT机是最常见的CT机类型，通过旋转X射线源和探测器环绕患者进行扫描，可以获得横断面图像。
螺旋式CT机（Helical or Spiral CT）：螺旋式CT机在旋转扫描的同时，患者也会进行移动，可以实现更快速的扫描和获得连续的体积数据。
探测器类型：
多行探测器CT机（Multi-Detector CT，MDCT）：多行探测器CT机配备了多个排列在环形探测器中的探测器行，能够同时接收多个切片的数据，提供更高的扫描速度和空间分辨率。
单行探测器CT机（Single-Detector CT，SDCT）：单行探测器CT机只具备一个探测器行，扫描速度较慢，但仍可提供高质量的图像。
应用领域：
通用CT机（General CT）：通用CT机适用于全身各个部位的扫描，常用于临床医学中的常规诊断和筛查。
专用CT机（Specialized CT）：专用CT机用于特定的部位或特殊的临床应用，如心脏CT、脑部CT、肺部CT等。
技术进步：
低剂量CT机（Low-Dose CT）：低剂量CT机采用较低的射线剂量进行扫描，旨在减少患者的辐射暴露，同时保持图像质量。
双能量CT机（Dual-Energy CT）：双能量CT机通过同时获取不同能量水平的数据，提供更多的组织特征信息，有助于鉴别和区分不同组织类型。
传统ct的基本构造
传统ct的基本构造
传统的CT（计算机断层扫描）设备主要由以下基本部分构成：
1. 高压发生器：用于产生高压电源，通常为大功率的高压电源。
2. X射线管：由阴极和阳极组成，通过控制电压和电流产生X 射线束。
3. 旋转台：用于将患者放置在扫描环的中央，同时可以进行平面或立体扫描。
4. 探测器阵列：安装在扫描环内部，用于接收通过患者体内传递的X射线，并将其转化为电信号。
5. 数据处理系统：包括计算机和软件程序，用于接收、处理和重建从探测器阵列获取的数据，生成图像。
6. 显示器：用于显示重建后的图像，供医生诊断。
7. 控制台：用于操作CT设备，选择扫描参数、触发扫描等功能。
8. 安全系统：包括辐射防护措施和安全警报系统，保障患者和操作人员的安全。
以上是传统CT设备的基本构造，不同型号和厂家的CT设备
可能在细节上有些差异，但整体原理类似。
随着技术的发展，
新一代的CT设备还可能加入一些先进功能，如多层螺旋CT、双能CT等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Collimator 准直器
• Pre-patient collimator 前准直器
Shape the beams 塑造射束 Influenced by focus size 被焦点大小影响 Aids in reduction of effects of penumbrae;有助 于减少半影影响
• 如下图，ct图像中各灰度反映了不同组 织对x线的吸收能力，于是人们就可以通 过区分不同灰度来区分不同的组织。 • 但人眼只能区分60-80个灰度级的差别， 如果ct值差别不大的病变就没办法区别 出来，那应该怎么办？
Window width and window level 窗宽和窗位
WW: 表示所显示CT值的范围 WL: 将某一CT值对应于灰度级 中心的位置，这个CT值表示窗 位
Pressurised xenon gas 气体
Ionization 电离
Signal 信号
Gas ionization detectors 气体电离探测器
•As radiation enters the detector, it ionizes the xenon gas between electrodes;射线进入探测器，使电极间的氙气 电离。 •During the isolation process,the positive ions are attracted to the negatively charged plate,the negative ions are attracted to the positively charged plate; 在绝缘 过程中，正离子吸引负收集板，负离子吸引正收集板
24
X-ray Journey X 线的行程
Generator发生器X-ray tubeＸ射线管 filter滤过器 collimator准直器 产生Ｘ射线
X-ray beam filtered滤过Ｘ射线 collimating the x-ray beam决定层厚
Absorption吸收 + Scattering散射
WL窗位固定不变
• 窗宽增加，对比度减小
WW窗宽固定不变
当窗位向高CT值移动（白），更多低能量 的CT值会显示出来
肺窗
Components of a CT scanner CT扫描仪组成
CT扫描仪组成
• 数据采集系统 • 计算机及图像重建系统 • 图像显示、记录和存储系统
数据采集系统
X线管、X线高压发生器、准直器、 滤过器、探测器、扫描架、扫描床 、前置放大器及接口电路
Filters 滤过器
• 吸收对CT成像没有贡献的软射线。从 而降低患者剂量并提高射线质量。（让 射线变硬） • 球管滤过的低能射线，只对患者剂量有 用，对图象质量无用。 • 当X线穿过过滤器和目标物体时，锐化 放射束中能量分布，制造一致的射束硬 度
Beam Shaping Filter
Collimators 准直器
有
线性范围窄 一般
剂量利用率
较好
一般
Gantry机架（龙门架）
机架形式和运动状态直接影响采样数 据的精确性和采样速度。 机架必须具备倾斜功能。 机架内有球管、准直器、滤过器、探 测器、旋转机械、前后倾斜机构等。
Gantry机架（龙门架）
机架两个主要性能参数： 1、孔径大小-------70CM 2、倾斜角度范围------ -30～+30度
闪烁体探测器原理
• 当光电子打到第一个倍增器电极时，更多的电子
被击下并加速到第二个倍增器电极，激发出更 多的电子。
• The action continues until the last dynode is reached. 在到达最后一个倍增器电极之前，这种活动一直
持续。
• 随着电子扩大的过程，产生大量的电子，通常是106 或者更多。这些电子组成探测器的信号输出。
Ideal CT number
62 keV -114 58 38 24 45 59 48 0 72 keV -101 56 36 24 45 57 48 0 79 keV -94 56 36 24 45 56 48 0
Pixel 象素
• 矩阵内的象素 • 表现为小正方形或者CT成像中的图像单 位
P
高压发生器
• 高压发生器产生 高压并将其传输 到X线管，使得电 子从球管灯丝到 达阳极；
Generator form发生器形状
• 过去高压发生器是大体积的设备，安置 在X线室的一角。 • 如今CT扫描仪使用高频发生器，它的体 积更小，更紧凑，效率更高。安放在机 架内部，一些扫描仪中，发生器安放在 旋转架内；另一些安放在机架的一角， 是固定不动的。
透射X线 的强度
x
物质厚度
入射X线 的强度
衰减系数
I I 0e
x
• 线性衰减系数用于表示X线穿透能力 • 密度大、厚重的物质线性衰减系数高； 较轻、密度小的物质则低 • 骨的线性衰减系数相对软组织来说大 的多
总衰减系数
• X线方向上的衰减系数总和由沿射线 方向的线性衰减系数平均值决定
体层摄影的原理
体层成像图
CT相关术语
• 体层 • • CT number; CT值 • Pixel 象素 • voxel; 体素 • WW and WL 窗宽和窗位
体层
• 受检体的一个薄层
X线的吸收
• 单色平行X射线束通过物质时的衰减服从指 数吸收规律，即：
线性衰减 系数
I I 0e
• The number of electrons emitted form the photocathode(光电阴极) is proportional to the amount of light falling upon it; 光电阴极发射的 电子数正比于落在上面的光子数量。
xenon detectors 气体探测器
Note about Scintillation detectors
• The amount of light produced in the crystals is directly proportional to the energy of the absorbed x-rays; 在晶体管中产生的光子总量直 接正比于X线吸收能量
准直器
X-RAY TUBE 1 MM Cu FILTER BEAM SHAPER
(NOT IN TOMO M/EG)
7 mm 5 mm 3 mm 2 mm 10 mm
BEAM LIMITTING EARS 单层CT的准直器
SLICE THICKNESS PLATES
(COLLIMATOR)
POST PATIENT COLLIMATOR DETECTOR
Window width and window level 窗宽和窗位
• 窗位（window level．用 L表示） 也称窗中心（window center，用 C表示）。 • 由于不同组织的CT值不同，因此 欲观察某一组织结构应以该组织 CT值为中心进行观察。 • 窗位高→所观察组织的CT值也大
Purpose: 目的 used for collimating the x-ray beam to a desired width; 用于校准X线束到希望宽度 Types: 类型
the tube collimator (Pre-patient collimator); 球管 准直器（前准直器） the detector collimator(Post-patient collimator); 探测器准直器（后准直器）
pixel
80x80
128x128
256x256
512x512
象素增加，图像质量提高
Voxel 体素
• 由于X线束宽度有限（层厚），在 扫描物体时，衰减系数将在很小的 体积单元里被重建，这样的体积单 位成为体素。
Pixel and voxel象素和体素
体素=象素面积x层厚
Window width and window-patient collimator 后准直器
ensure constant beam width at detector; 确保到探测器的射束宽度一致 Shapes beam also;塑造射束 helps to remove scatter; 消除散射
Detector Purpose 探测器
Modern ceramic scintillators 现代的陶瓷闪 烁体
与光敏二极管相连，提供最好的性能
闪烁体探测器原理
• When x-rays are absorbed by the crystal,flashes of light are produced. 晶体吸收 X线，产生光束 • The light strikes a photocathode(光电阴极) ， releasing electrons; 光打击光电阴极，释放出 电子 • The electrons in turn cascade (极联) through a series of dynodes (倍增器电极)。 电子通过一系 列倍增器电极顺序极联。
探测器使测量X线成为可能。它制造一 个正比于X线强度的电流。
Detector types 探测器类型
Early detectors scintillators e.g. NaCl 早期探测器为闪烁晶体探测器
最大探测数量低，导致扫描时间长
Xenon gas detectors 气体探测器
气体有更高的数量效率，但是探测效率低。
Gather information by measuring the x-ray transmission through the object; 通过测试 穿过物体的X线聚集信息
