实验一：matlab实现序列卷积运算说课讲解

matlab卷积实验的内容卷积是数学和信号处理领域中常用的运算方法，可以用于信号滤波、图像处理、模拟电路等方面。

在Matlab中，卷积是一个常见的操作，可以利用卷积函数对信号进行处理。

在Matlab中，可以使用conv函数进行卷积运算。

conv函数的基本语法是：y = conv(x1, x2)其中x1和x2是要进行卷积运算的两个向量，y是卷积运算的结果。

卷积运算的结果长度是两个向量长度之和减1。

在进行卷积运算之前，我们先来了解一下卷积的原理。

数学上，卷积运算可以通过对两个函数进行积分得到。

对于离散信号来说，卷积运算可以通过对两个向量进行逐点相乘然后求和得到。

在Matlab中，我们可以通过创建两个向量来进行卷积运算的实验。

下面是一个简单的示例：x1 = [1 2 3 4];x2 = [0.1 0.2 0.3 0.4];y = conv(x1, x2)运行上述代码得到的结果是：y = [0.1 0.4 0.8 1.3 1.6 1.2]可以看到，卷积运算的结果是一个长度为6的向量。

这个结果的计算过程是：0.1*1 + 0.2*2 + 0.3*3 + 0.4*4 = 0.1 + 0.4 + 0.9 + 1.6 = 1.2。

除了使用conv函数外，Matlab还提供了一个更高级的卷积函数，即conv2函数。

conv2函数可以进行二维卷积运算，常用于图像处理。

假设我们有一个2x2的图像矩阵和一个3x3的卷积核，我们可以使用conv2函数对图像进行卷积运算。

下面是一个简单的示例：image = [1 2; 3 4];kernel = [0.1 0.2 0.3; 0.4 0.5 0.6; 0.7 0.8 0.9];result = conv2(image, kernel)运行上述代码得到的结果是：result = [4.0000 5.8000 7.0000; 7.6000 11.0000 9.8000;7.3000 10.2000 9.2000]可以看到，卷积运算的结果是一个3x3的矩阵。

（一）实验目的：学会用MATLAB 对信号与系统分析的方法，理解离散序列卷积和的计算对进行离散信号与系统分析的重要性。

（二）实验原理：1、离散时间序列f1(k)和f2(k)的卷积和定义：f(k)=f1(k)*f2(k)=∑∞-∞=-•i i k f i f )(2)(12、在离散信号与系统分析中有两个与卷积和相关的重要结论：a 、f(k)=∑∞-∞=-•i i k i f )()(δ=f(k)* δ(k)即离散序列可分解为一系列幅度由f(k)决定的单位序列δ(k)及其平移序列之积。

b 、对线性时不变系统，设其输入序列为f(k)，单位响应为h(k)，其零状态响应为y(k)，则有：y(k)=∑∞-∞=-•i i k h i f )()(3、上机：conv.m 用来实现两个离散序列的线性卷积。

其调用格式是：y=conv(x,h)若x 的长度为N ，h 的长度为M ，则y 的长度L=N+M-1。

（三）实验内容1、题一：令x(n)= {}5,4,3,2,1，h(n)＝{}246326，，，，，，y(n)=x(n)*h(n)，求y(n)。

要求用subplot 和stem 画出x(n),h(n),y(n)与n 的离散序列图形。

源程序： N=5; M=6; L=N+M-1; x=[1,2,3,4,5];h=[6,2,3,6,4,2]; y=conv(x,h); nx=0:N-1; nh=0:M-1; ny=0:L-1;subplot(131); stem(nx,x,'*k'); xlabel('n'); ylabel('x(n)'); grid on ;subplot(132); stem(nh,h,'*k'); xlabel('n'); ylabel('h(n)'); grid on ;subplot(133); stem(ny,y,'*k'); xlabel('n'); ylabel('y(n)'); grid on ; 实验结果：nx (n)nh (n)ny (n )分析实验结果：根据实验结果分析可知，实验所得的数值跟x （n ）与y （n ）所卷积的结果相同。

matlab的卷积码课程设计一、课程目标知识目标：1. 掌握卷积码的基本概念、原理及其在通信系统中的应用。

2. 学会使用MATLAB软件进行卷积码的编码、译码及性能仿真。

3. 了解卷积码与线性分组码的区别，理解其优缺点及适用场景。

技能目标：1. 能够运用MATLAB编写卷积码的编码、译码程序，实现对通信信号的仿真。

2. 能够分析并解释卷积码的编码、译码过程，掌握卷积码性能参数的调整方法。

3. 能够利用所学知识解决实际问题，具备一定的通信系统设计与优化能力。

情感态度价值观目标：1. 培养学生对通信原理和MATLAB软件的兴趣，激发学生的学习热情。

2. 培养学生的团队协作意识，提高沟通与表达能力。

3. 培养学生严谨、细致的科学态度，树立正确的价值观。

课程性质：本课程为通信原理与MATLAB实践相结合的课程，强调理论与实践相结合，注重培养学生的实际操作能力和创新意识。

学生特点：学生已具备一定的通信原理基础，对MATLAB软件有一定了解，但可能对卷积码及其应用尚不熟悉。

教学要求：结合学生特点，课程目标分解为具体的学习成果，教学过程中需注重启发式教学，引导学生主动探索、动手实践，提高学生的综合运用能力。

同时，注重评估学生的知识掌握、技能运用及情感态度价值观方面的表现。

二、教学内容1. 卷积码基本理论：- 卷积码的定义与分类- 卷积码的编码原理- 卷积码的译码原理- 卷积码的性能分析2. MATLAB实现卷积码：- MATLAB软件操作简介- 卷积码编码程序的编写与调试- 卷积码译码程序的编写与调试- 性能仿真与分析3. 实践案例：- 通信系统中的卷积码应用实例- 卷积码性能参数调整对通信系统性能的影响- 不同卷积码编码方案的对比分析教学大纲：第一周：卷积码基本理论的学习，包括定义、分类、编码与译码原理。

第二周：MATLAB软件操作及卷积码编码程序的编写与调试。

第三周：卷积码译码程序的编写与调试，性能仿真与分析。

Matlab中的卷积与相关运算详解引言Matlab是一种强大的科学计算工具，其支持多种数学运算和信号处理操作。

在信号处理中，卷积和相关运算是非常重要的概念，用于处理和分析信号。

本文将详细介绍在Matlab中实现卷积和相关运算的方法和应用。

1. 卷积运算1.1 卷积的定义卷积运算是信号处理中常用的一种数学运算，它描述了两个信号之间的某种关联。

在时间域中，卷积运算可以表示为两个函数的积分。

具体而言，对于两个函数f(t)和g(t)，其卷积函数为：h(t) = ∫f(τ)g(t-τ)dτ其中，h(t)表示卷积结果函数，τ为积分变量。

1.2 Matlab中的卷积函数在Matlab中，可以通过conv函数来实现卷积运算。

conv函数的语法为：y = conv(u, v)其中，u和v分别为输入的两个向量，y为卷积结果。

需要注意的是，输入向量的长度必须相同。

示例代码：u = [1, 2, 3];v = [4, 5, 6];y = conv(u, v);disp(y);运行上述代码，将输出卷积结果[4, 13, 28, 27, 18]。

1.3 卷积的应用卷积运算在信号处理中有广泛的应用，例如平滑滤波、图像处理、系统响应等。

下面以平滑滤波为例来说明卷积的应用。

示例代码：x = [0, 0, 1, 1, 1, 0, 0];h = [0.2, 0.2, 0.2];y = conv(x, h, 'same');disp(y);运行上述代码，将输出平滑滤波后的信号[0.4, 0.6, 0.8, 0.8, 0.8, 0.4, 0.2]。

通过卷积运算，我们可以实现对信号的平滑处理，去除噪声和突变。

2. 相关运算2.1 相关的定义相关运算是另一种常用的信号处理运算，它描述了两个信号之间的相似性。

在时间域中，相关运算可以表示为两个函数的乘积积分。

具体而言，对于两个函数f(t)和g(t)，其相关函数为：r(t) = ∫f(τ)g(t+τ)dτ其中，r(t)表示相关结果函数，τ为积分变量。

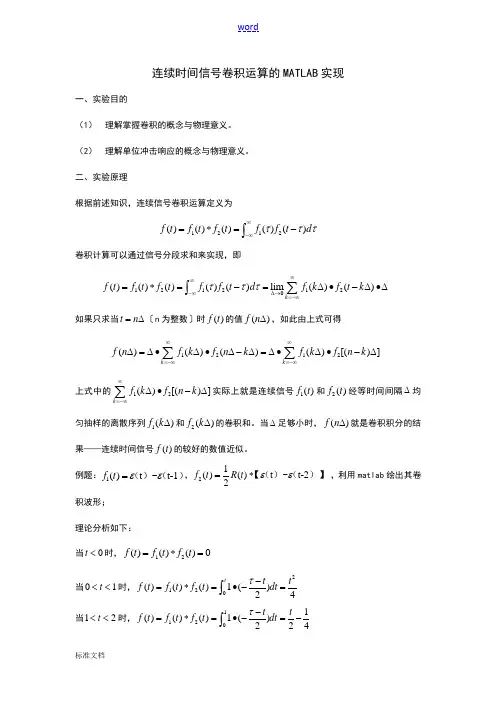

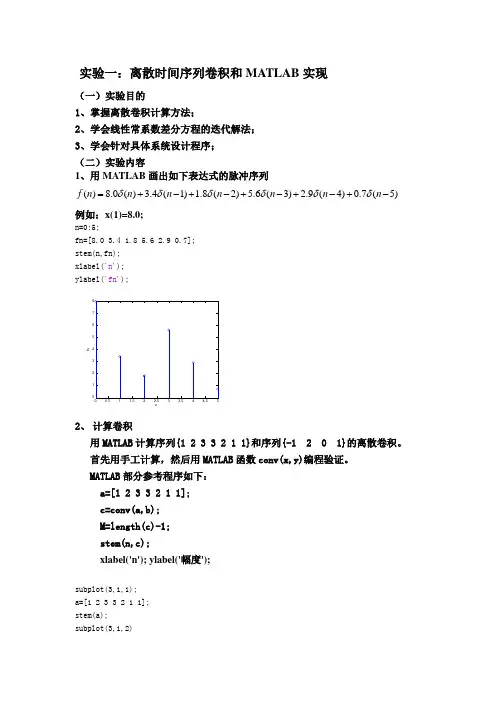

实验一：离散时间序列卷积和MATLAB 实现（一）实验目的1、掌握离散卷积计算方法；2、学会线性常系数差分方程的迭代解法；3、学会针对具体系统设计程序；（二）实验内容1、用MATLAB 画出如下表达式的脉冲序列()8.0() 3.4(1) 1.8(2) 5.6(3) 2.9(4)0.7(5)f n n n n n n n δδδδδδ=+-+-+-+-+-例如：x(1)=8.0; n=0:5;fn=[8.0 3.4 1.8 5.6 2.9 0.7]; stem(n,fn); xlabel('n'); ylabel('fn');nf n2、 计算卷积用MATLAB 计算序列{1 2 3 3 2 1 1}和序列{-1 2 0 1}的离散卷积。

首先用手工计算，然后用MATLAB 函数conv(x,y)编程验证。

MATLAB 部分参考程序如下： a=[1 2 3 3 2 1 1]; c=conv(a,b); M=length(c)-1; stem(n,c);xlabel('n'); ylabel('幅度');subplot(3,1,1); a=[1 2 3 3 2 1 1]; stem(a); subplot(3,1,2)b=[-1 2 0 1]; stem(b); subplot(3,1,3); c=conv(a,b); M=length(c)-1;stem(c);xlabel('n'); ylabel('幅度');3、参考教材P14页，使用通用卷积convu 函数，计算如下卷积已知h(n)=R 5(n+2)，x(n)=3R 4(n-3)，计算y(n)=x(n)*h(n)编程实现并在一幅图内分别画出h(n)，x(n)，y(n)，标好横坐标与纵坐标。

subplot(3,1,1); h=ones(1,5);nh=-2;2; stem(h);xlabel('n'); ylabel('幅度'); subplot(3,1,2);x=3*ones(1,4);nx=3:6; stem(x);xlabel('n'); ylabel('幅度'); subplot(3,1,3); [y,ny]=convu(h,nh,x,nx); stem(y);xlabel('n'); ylabel('幅度');4、编写教材P31第15题的MATLAB 程序。

matlab(n,k,m)卷积码原理及仿真====================卷积码是一种重要的纠错码，它在通信系统中扮演着重要的角色。

特别是在高噪环境下，卷积码具有较好的性能表现，因此被广泛用于卫星通信、光纤通信等领域。

本文将介绍Matlab中实现(n,k,m)卷积码的基本原理以及仿真过程。

一、卷积码原理-------卷积码是一种非线性编码技术，它通过将信息序列与多个冗余序列进行卷积运算，生成新的编码序列。

卷积码具有较高的编码增益，同时具有较低的编码复杂度。

在(n,k,m)卷积码中，n表示编码长度，k 表示信息比特数，m表示每个码字所包含的冗余比特数。

二、Matlab仿真环境---------Matlab是一种强大的数学计算和仿真软件，它提供了丰富的工具和函数库，可以方便地实现各种数字通信系统。

在Matlab中，我们可以利用卷积码工具箱实现(n,k,m)卷积码的编码、译码和仿真。

三、仿真步骤------1.定义系统参数：包括信息比特数k、编码长度n、冗余比特数m 等。

2.生成随机信息序列：在Matlab中，可以使用rand函数生成随机比特序列作为信息序列。

3.编码：使用卷积码工具箱中的函数实现编码过程，生成冗余比特序列。

4.添加噪声：在通信系统中，噪声是不可避免的。

为了模拟高噪环境，可以在编码后的数据上添加高斯噪声。

5.译码：使用卷积码工具箱中的函数实现译码过程，恢复原始信息序列。

6.仿真结果分析：通过比较译码结果和原始信息序列，可以评估卷积码的性能。

四、示例代码------以下是一个简单的Matlab代码示例，用于实现(7,4,3)卷积码的编码、译码和仿真：```matlab%定义系统参数k=4;%信息比特数n=7;%编码长度m=3;%冗余比特数data=randi([0k-1],n,1);%生成随机信息序列noise=sqrt(0.1)*data+sqrt(0.9)*(randn(n,1));%添加高斯噪声con_code=codegen(k,m);%编码encoded=conv_mat(data',con_code');%卷积码矩阵表示法decoded=indelcod(con_code);%译码%比较译码结果和原始信息序列ifall(decoded==data)disp('译码成功！')elsedisp('译码失败！')end```五、总结----Matlab作为一种强大的数学计算和仿真软件，提供了丰富的工具和函数库，可以方便地实现各种数字通信系统。

离散序列卷积(matlab实现)————————————————————————————————作者：————————————————————————————————日期：数字信号处理实验报告实验一 离散时间序列卷积和MATLAB 实现（一）实验目的：学会用MATLAB 对信号与系统分析的方法，理解离散序列卷积和的计算对进行离散信号与系统分析的重要性。

（二）实验原理：1、离散时间序列f1(k)和f2(k)的卷积和定义：f(k)=f1(k)*f2(k)=∑∞-∞=-•i i k f i f )(2)(12、在离散信号与系统分析中有两个与卷积和相关的重要结论：a 、f(k)=∑∞-∞=-•i i k i f )()(δ=f(k)* δ(k)即离散序列可分解为一系列幅度由f(k)决定的单位序列δ(k)及其平移序列之积。

b 、对线性时不变系统，设其输入序列为f(k)，单位响应为h(k)，其零状态响应为y(k)，则有：y(k)=∑∞-∞=-•i i k h i f )()(3、上机：conv.m 用来实现两个离散序列的线性卷积。

其调用格式是：y=conv(x,h)若x 的长度为N ，h 的长度为M ，则y 的长度L=N+M-1。

（三）实验内容1、题一：令x(n)= {}5,4,3,2,1，h(n)＝{}246326，，，，，，y(n)=x(n)*h(n)，求y(n)。

要求用subplot 和stem 画出x(n),h(n),y(n)与n 的离散序列图形。

源程序： N=5; M=6;L=N+M-1; x=[1,2,3,4,5]; h=[6,2,3,6,4,2]; y=conv(x,h); nx=0:N-1; nh=0:M-1; ny=0:L-1;subplot(131); stem(nx,x,'*k'); xlabel('n'); ylabel('x(n)'); grid on ;subplot(132); stem(nh,h,'*k'); xlabel('n'); ylabel('h(n)'); grid on ;subplot(133); stem(ny,y,'*k'); xlabel('n'); ylabel('y(n)'); grid on ;实验结果：2400.511.522.533.544.55nx (n )5123456nh (n )510010203040506070ny (n )分析实验结果：根据实验结果分析可知，实验所得的数值跟x （n ）与y （n ）所卷积的结果相同。

信号与系统卷积的原理及应用matlab实验一、信号与系统基础概念信号是指随时间或空间变化的物理量，可以是电压、电流、声音等。

系统是指对输入信号进行处理的设备或算法，可以是滤波器、放大器等。

二、卷积的定义卷积是一种信号处理方法，用于描述一个信号经过另一个信号响应后产生的输出。

数学上，卷积可以表示为两个函数之间的积分运算，即：y(t) = ∫x(τ)h(t-τ)dτ其中，y(t)表示输出信号，x(t)表示输入信号，h(t)表示系统的单位响应。

三、卷积定理卷积定理是指在频域中进行卷积运算时，等价于对两个函数进行乘法运算后再进行逆变换。

即：F{f*g} = F{f}·F{g}其中，f和g分别为两个函数，在频域中表示为F{f}和F{g}。

四、离散卷积与离散卷积定理在数字信号处理中，使用离散卷积来描述一个序列经过另一个序列响应后产生的输出序列。

离散卷积可以表示为：y[n] = ∑x[k]h[n-k]其中，y[n]表示输出序列，x[k]表示输入序列，h[n-k]表示系统的单位响应。

离散卷积定理是指在频域中进行离散卷积运算时，等价于对两个序列进行乘法运算后再进行逆变换。

即：DFT{f*g} = DFT{f}·DFT{g}其中，f和g分别为两个序列，在频域中表示为DFT{f}和DFT{g}。

五、matlab实验1. 实验目的通过matlab实现离散卷积的计算，并观察离散卷积定理的效果。

2. 实验步骤（1）生成两个长度为N的随机序列x和h。

（2）使用matlab自带函数conv计算x和h的离散卷积y1，并绘制其图像。

（3）将x和h分别进行N点FFT变换得到X和H，在频域中计算它们的乘积Y2=X·H。

（4）将Y2进行N点IFFT变换得到y2，并绘制其图像。

（5）比较y1和y2的差异，观察离散卷积定理的效果。

3. 实验结果与分析实验结果如下图所示：从图中可以看出，y1和y2基本重合，说明离散卷积定理在频域中成立。

如何通过Matlab进行卷积与卷积运算使用Matlab 进行卷积与卷积运算引言：卷积与卷积运算在信号处理、图像处理、机器学习等领域中起着至关重要的作用。

Matlab作为一款强大的数学工具，提供了丰富的函数和工具箱，能够便捷地进行卷积与卷积运算。

本文将介绍如何使用Matlab进行卷积与卷积运算，并通过实例说明其应用。

一、卷积的基本概念卷积是一种数学运算，常用于信号处理中。

它将两个函数进行混合，输出一个新的函数。

在离散卷积中，输入的两个函数通常是序列或矩阵。

卷积的定义如下：[f * g](n) = ∑[f(k) * g(n-k)] (k=-∞ to ∞)其中，f * g 表示卷积运算，f 表示输入函数，g 表示卷积核函数，n 表示输出函数的索引。

二、Matlab中的卷积函数在Matlab中，可以使用conv函数来进行一维离散卷积的计算。

conv函数的语法如下：y = conv(x,h)其中，x 表示输入函数，h 表示卷积核函数，y 表示输出函数。

在使用conv函数时，需要注意输入函数和卷积核函数的维度匹配，以及输入函数和卷积核函数的长度关系。

在长度不一致的情况下，可以使用padarray函数进行填充。

三、卷积运算的应用举例为了更好地理解卷积与卷积运算的应用，下面将通过几个实例进行详细讲解。

实例一：图像模糊图像模糊是一种常见的图像处理技术，可以用于去除图像中的噪声和细节。

在Matlab中，可以通过卷积运算实现图像模糊。

首先，需要构建一个卷积核函数，例如：h = ones(5, 5) / 25;此处构建了一个5x5的全1卷积核函数，并将其除以25，以实现平均模糊。

然后，使用conv函数对输入图像进行卷积运算：blurred_image = conv(input_image, h);实例二：音频信号滤波在音频处理中，常常需要对音频信号进行滤波以去除噪声或者强调特定频率。

卷积运算可以实现各种滤波器的设计和应用。

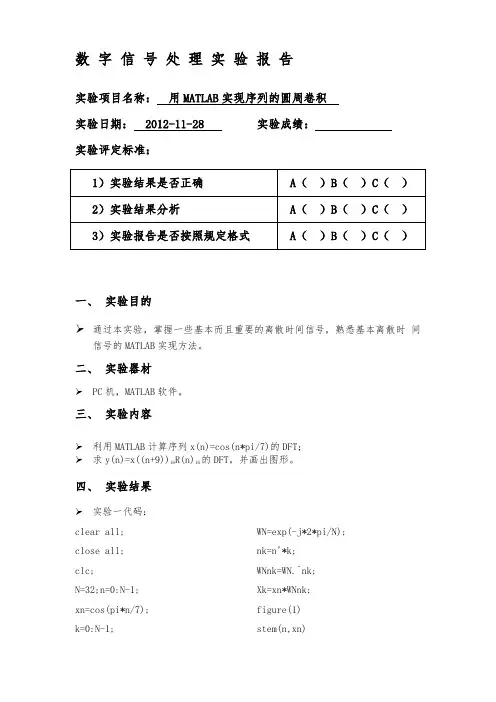

数字信号处理实验报告
实验项目名称：用MATLAB实现序列的圆周卷积
实验日期：2012-11-28 实验成绩：
实验评定标准：
一、实验目的
通过本实验，掌握一些基本而且重要的离散时间信号，熟悉基本离散时间信号的MATLAB实现方法。

二、实验器材
PC机，MATLAB软件。

三、实验内容
利用MATLAB计算序列x(n)=cos(n*pi/7)的DFT；
求y(n)=x((n+9))16R(n)16的DFT，并画出图形。

四、实验结果
实验一代码：
clear all; close all;
clc;
N=32;n=0:N-1;
xn=cos(pi*n/7);
k=0:N-1;
WN=exp(-j*2*pi/N); nk=n'*k; WNnk=WN.^nk; Xk=xn*WNnk; figure(1)
stem(n,xn) figure(2)
stem(k,abs(Xk))
实验一结果： 实验二代码：
clc;
N=16;
n=0:N-1;m=5; xn=8*exp(n); yn=xn(mod((n+m),N)+1); k=0:N-1;
WN=exp(-j*2*pi/N);
nk=n'*k;
WNnk=WN.^nk; Xk=xn*WNnk; Yk=yn*WNnk; figure(1)
stem(n,xn) figure(2) stem(k,abs(Xk)); figure(3)
stem(n,yn) figure(4)
stem(k,abs(Yk));
五、实验结果分析
7
7
7
7。
