SK-2Z11 软件使用手册目录第一部分系统安装指南 (1)1.1钻台监视仪（前台） (1)运行环境 (1)系统分区结构 (1)程序文件的目录组成（D:\2Z11目录） (2)系统启动过程 (2)进入DOS命令行的方法 (3)主分区系统文件损坏的GHOST恢复过程 (4)前台程序文件损坏或丢失的恢复过程 (7)1.2工业控制机（后台） (7)运行环境 (7)安装步骤 (7)第二部分前台软件使用指南 (12)2.1功能概述 (12)数据采集 (12)传感器标定 (12)井深计算 (13)采集参数与派生参数 (13)保存数据 (13)状态判断 (14)单位设置 (15)其他计算 (15)串口通讯 (15)2.2界面操作 (16)司钻操作画面 (16)司钻--数据显示窗口 (17)司钻--动画显示窗口 (17)司钻—司钻操作菜单 (18)司钻--曲线显示窗口 (20)司钻--仪表仿真 (22)技术员操作画面 (23)技术员--显示菜单 (25)技术员--设置菜单 (27)技术员--参数菜单 (32)2技术员--标定菜单 (34)技术员--司钻按钮 (37)技术员--启动按钮 (37).7技术员--退出按钮 (37)技术员--关于按钮 (38)2.2.4 CAN设置 (39)2.2.5 CAN测试 (41)文件管理器 (43)文件传输 (44)文件传输-文件发送 (45)文件传输-文件接收 (45)后台超级终端设置 (46)超级终端-新建 (46)超级终端-文件发送 (50)超级终端-文件接收 (50)2.3使用步骤 (51)步骤1、CAN节点设置 (51)步骤2、CAN节点测试 (51)步骤3、传感器标定 (52)标定--传感器 (52)标定—井深 (52)步骤4、初始化数据输入 (54)设置—系统 (54)设置—门限 (54)2设置—活动池 (55)设置—单位 (56)设置—数据库 (57)设置--钻井泵 (57)设置—杂项 (58)步骤5、显示参数调整 (59)第三部分后台软件使用指南 (60)3.1使用步骤 (60)步骤1、前后台通讯检查 (60)通讯检查--接收 (60)通讯检查--发送 (62)步骤2、CAN节点设置 (62)步骤3、CAN节点测试 (64)步骤4、传感器标定 (65)步骤5、初始化数据输入 (68)初始化—系统 (68)初始化—井深 (69)初始化—钻压 (70)初始化—绞车 (71)初始化—门限 (72)初始化—钻井泵 (73)初始化—备用泵 (74)初始化—泥浆池 (75)初始化—回零设置 (76)初始化—其他 (77).3显示画面切换--仪表仿真 (79)步骤7、显示参数调整 (81)显示参数调整--数显 (81)3.1.7.2显示参数调整--曲线 (82)步骤8、单位设置 (83)步骤9、报警设置 (83)步骤10、备用通道设置 (84)3.2打印功能 (85)实时数据打印 (85)实时曲线打印 (86)3.3回放功能 (87)屏幕回放 (87)打印回放 (89)打印回放--数据回放打印 (89)打印回放--曲线回放打印 (91)3.4数据远传 (93)服务器 (93)客户端 (94)3.5前台软件升级步骤 (95)第四部分 PC104 CMOS设置方法 (98)4.1关闭USB支持 (98)4.2将中断5设成ISA兼容 (98)4.3同时支持CRT和LCD显示器 (98)4.4关闭DOC电子盘支持 (98)第五部分 GHOST工具常规使用方法 (99)5.1 GHOST简介 (99)5.2恢复盘制作步骤 (99)步骤1：启动GHOST (99)步骤2：选择To Image菜单 (99)步骤3：选择硬盘 (100)步骤4：选择盘符 (100)步骤5：输入Image文件名 (101)步骤6：压缩文件对话框 (101)步骤7：生成确认对话框 (102)步骤8：开始生成 (102)步骤9：完成 (103)步骤10：刻成光盘保存 (103)5.3、系统恢复过程 (103)步骤1：用启动盘启动系统 (103)步骤2：在光驱中放入含有GHOST文件的光盘 (104)步骤3：启动GHOST (104)步骤4：选择From Image菜单 (104)附一：V1.26版本说明 (107)各盘的卷标及容量分别命名为：第一部分系统安装指南1.1钻台监视仪（前台）前台软件由于运行于DOS操作系统环境下，因此与WINDOWS下的应用程序安装方式不同。

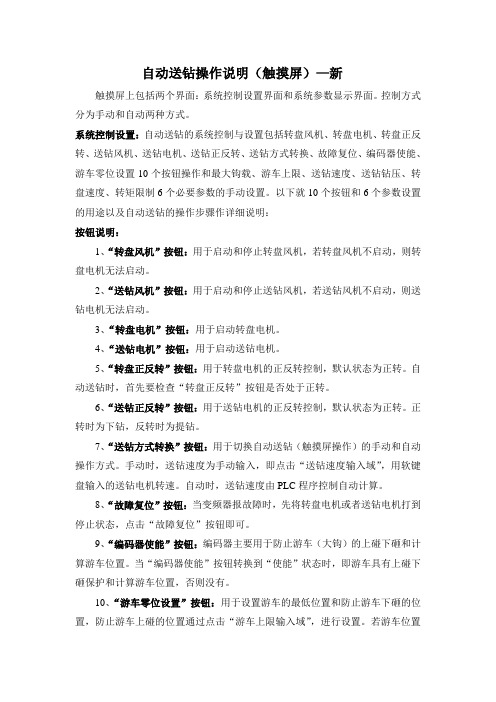

自动送钻操作说明（触摸屏）—新触摸屏上包括两个界面：系统控制设置界面和系统参数显示界面。
控制方式分为手动和自动两种方式。
系统控制设置：自动送钻的系统控制与设置包括转盘风机、转盘电机、转盘正反转、送钻风机、送钻电机、送钻正反转、送钻方式转换、故障复位、编码器使能、游车零位设置10个按钮操作和最大钩载、游车上限、送钻速度、送钻钻压、转盘速度、转矩限制6个必要参数的手动设置。
以下就10个按钮和6个参数设置的用途以及自动送钻的操作步骤作详细说明：按钮说明：1、“转盘风机”按钮：用于启动和停止转盘风机，若转盘风机不启动，则转盘电机无法启动。
2、“送钻风机”按钮：用于启动和停止送钻风机，若送钻风机不启动，则送钻电机无法启动。
3、“转盘电机”按钮：用于启动转盘电机。
4、“送钻电机”按钮：用于启动送钻电机。
5、“转盘正反转”按钮：用于转盘电机的正反转控制，默认状态为正转。
自动送钻时，首先要检查“转盘正反转”按钮是否处于正转。
6、“送钻正反转”按钮：用于送钻电机的正反转控制，默认状态为正转。
正转时为下钻，反转时为提钻。
7、“送钻方式转换”按钮：用于切换自动送钻（触摸屏操作）的手动和自动操作方式。
手动时，送钻速度为手动输入，即点击“送钻速度输入域”，用软键盘输入的送钻电机转速。
自动时，送钻速度由PLC程序控制自动计算。
8、“故障复位”按钮：当变频器报故障时，先将转盘电机或者送钻电机打到停止状态，点击“故障复位”按钮即可。
9、“编码器使能”按钮：编码器主要用于防止游车（大钩）的上碰下砸和计算游车位置。
当“编码器使能”按钮转换到“使能”状态时，即游车具有上碰下砸保护和计算游车位置，否则没有。
10、“游车零位设置”按钮：用于设置游车的最低位置和防止游车下砸的位置，防止游车上碰的位置通过点击“游车上限输入域”，进行设置。
若游车位置不准确时，可通过此按钮进行零位校正。
当此按钮转换到“设置”时，PLC会自动将其复位即自动转换到“取消”状态。
手持式磁力钻操作手册手持式磁力钻是一种常用的工具，广泛应用于建筑、汽车修理和金属加工等领域。
本操作手册将为您详细介绍手持式磁力钻的使用方法和注意事项，以确保您能够正确、安全地操作该设备。
一、设备概述手持式磁力钻是一种便携式钻孔工具，主要由底座、电机、夹紧装置和钻头组成。
其特点是具备强大的磁力，可以牢固吸附在金属表面，从而提供稳定的钻孔环境。
二、操作步骤1. 准备工作a. 检查手持式磁力钻的外观是否完好无损，确保各部件正常工作。
b. 确保工作场所安全整洁，远离易燃物品和危险区域。
2. 安装底座a. 将底座放置在需要钻孔的金属表面上，并确保底座与金属表面充分接触。
b. 打开底座内的开关，手持式磁力钻将通过磁力吸附在金属表面上，确保牢固固定。
3. 调整位置a. 使用手柄上的螺旋钮，将手持式磁力钻的位置调整到所需的钻孔位置。
b. 使用水平仪来确保手持式磁力钻处于水平状态，以确保钻孔的准确性和稳定性。
4. 夹紧物料a. 使用夹紧装置将需要钻孔的金属工件夹紧在底座上。
b. 确保夹紧装置紧固牢固，以防止工件在钻孔过程中移动或摇晃。
5. 钻孔操作a. 使用合适的钻头，将其插入手持式磁力钻的夹紧装置中。
b. 打开手持式磁力钻的电源开关，开始进行钻孔操作。
c. 在钻孔过程中，保持稳定的压力并保持适当的转速，以避免过度挤压或卡住钻头。
6. 结束操作a. 完成钻孔后，关闭手持式磁力钻的电源开关，并等待其完全停止后再进行拆卸和存放。
b. 移除底座时，应使用专用的工具进行拆卸，并注意安全才能，避免损坏工件和设备。
三、安全注意事项1. 在使用手持式磁力钻之前，务必熟悉该设备的操作手册，并遵循相应的安全指南。
2. 使用手持式磁力钻时，确保周围没有杂物和其他人员，以防发生意外伤害。
3. 在操作手持式磁力钻之前，应检查电源线是否完好无损，避免电源问题导致的安全事故。
4. 如果手持式磁力钻过热或发生异常情况，应立即停止使用，并检查设备是否需要维修。
一、钻机传动系统1.变速箱变速箱是分动箱、回转器和卷扬机的传动和变速机构，在变速箱上有一个操纵手柄。
通过改变手把的位置可分别使回转器或卷扬机获得十种不同的速度。
2离合器离合器为NJ130型汽车离合器。
当操作手把处于最上位置时离合器分离，动力机处于空转状态，而手把拨到左最下边位置时，动力机即可把运动传递到变速箱。
3回转器回转器部分是立轴、钻具获得回转并完成给进和提钻的部件。
钻具的回转是通过大圆弧锥齿轮与分动箱上小弧齿轮的啮合，使立轴导套、立轴和有六方圆孔的导套传动钻杆来实现的。
立轴的下端装有一起导向作用的传动螺母，使其转动可以调整与上方卡瓦对正（六方主动钻杆）。
钻孔时的给进和提钻时由齿轮油泵的压力油经操纵阀分别进入左右两油缸的上下油腔推动活塞组件、活塞杆驱动横梁经立轴、导套和卡瓦夹持钻杆来完成的。
钻杆的加持时是使横梁处于最低位置，一三块卡瓦夹住钻杆来实现，而当活塞下端进入压力油使活塞并横梁上移，三块卡瓦后退则松开钻杆，此时回转、夹持部件可自由上下移动。
4.卷扬机卷扬机由行星减速组件、卷筒和抱闸等组成，主要用于提升或下放钻具、导管等，提升、下放和制动操作手把和右边的提升手把来控制。
松开只动手把，向下压紧提升操作手把则卷筒转动，牵引钢绳提升钻具；向下扳动制动手把，并松开提升操作手把，可把钻具暂停在悬空位置，当下放钻具等物件时，只要把制动和提升操作手把同时松开，悬挂在钢绳端的钻具等就会因自重而降下，为不使下降速度过快而引起事故，应操作制动手把以控制抱闸的闸紧程度。
操作时应特别注意不能同时闸紧两个抱闸，以防造成事故。
抱闸的松紧可通过拉杆上的螺母来调节。
5.分动箱分动箱是变速箱、回转器和卷扬机联接中枢，变速箱通过分动箱将运动传给回转器和卷扬机。
分动箱上有两个手柄，左边的为“卷扬—立轴”手柄，右边的“低速—空挡—高速”手柄，通过改变手柄的位置，使回转器和卷扬机分别获得不同的转速。
操作时应特别注意停转后方可换挡，以免打齿。
混凝土钻孔取芯机安全操作使用说明混凝土钻孔取芯机如何操作注意：为了削减火灾、触电及个人损害等意外事故，使用工具时必需注意下列基本安全规定，请认真阅读本说明书。
混凝土钻孔取芯机安全操作使用说明1、保持工作场所乾净：紊乱无章的工作场所操作钻机简单发生意外损害。
2、注意工作场所环境：不可在阴暗环境作业，不要将钻机暴露在雨水中受潮，不可在有可燃气或可燃液存在的易爆之处使用机具，因激串电机正常旋转有火花，火花可能回引起着火。
3、穿戴合适的紧身衣裳，因穿宽松衣裳无意中会卷入旋转部位，操作人员必需穿高统胶鞋，戴绝缘手套、防护眼镜、安全帽。
4、谨防触电。
工具必需有接地装置，I类工具装有三芯电源线和三脚的接地型插头，三芯电源线中有一根是黑色或黄绿两色的接地芯线，一端是接在工具外壳上有接地标志之处，不能松脱，另一端和插头上长的一只插脚相通连。
严禁将接地芯线错误地接到带电的端子上去，否则会使整机带电不安全。
5、电源插座必需要有接地保护，I类工具不能插入没有接地装置的电源插座而工作。
6、孩童应阔别工作场所，闲人不能任意拉扯电源线。
7、要珍惜电源线。
不得利用电源线提拉工具，不允许利用电源线强拉扯插头下来。
电源线应阔别热源及油液、避开与锋利的边缘接触，并不得泡在水中。
8、防止蓦地启动钻机，插头插入电源插座之前应确认开关在断开位置，并把扳手、螺丝刀等无关杂物移开。
9、室内外作业有时需要延长线，应使用专业规定的延长线板。
必需是三芯电源线，有牢靠接地保护。
10、在高处作业是应有牢靠安全措施，系安全带、戴安全帽等。
11、为了防止意外触电，施工前要查清楚施工现场区域内的带电导体的埋设情况，不允许在不明情况的区域施工，由于一旦钻头同暗埋在墙体、地板或基础中的带电导体接触，钻机外壳酒会带电，危及人身安全。
12、当在楼板上钻孔时，应实行保护措施，防止钻芯掉下砸伤楼下人员或损坏楼下财物。
13、使用I类工具要装设剩余电流动作保护器（漏电动作电流不大于30Ma，动作时间不大于0.1S）。
![[机械仪表]ZJ40DB电驱动钻机使用说明书](https://img.taocdn.com/s1/m/a9a22fe37d1cfad6195f312b3169a4517723e531.png)
【随机技术文件】ZJ40/2250DB钻机及其主要配套件资料明细（不含用户自备件）☑ZJ40/2250DB电驱动钻机使用说明书第一分册☑ZJ40/2250DB电驱动钻机维修保养手册第二分册☑DZ225/7.5-S底座使用说明书第三分册☑JJ225/43-K井架使用说明书第四分册☑TC-225天车使用说明书第五分册☑JC32D绞车使用说明书第六分册☑ZJ40DB-WX齿轮减速箱使用说明书重齿☑液压盘式刹车装置使用操作手册北京瑞比德☑自动送钻装置使用维护说明书德国SEW☑YC225游车使用说明书兰石☑BOP吊装装置说明书宝鸡☑ZKYZ630液压站说明书宝鸡☑YM-10Ⅱ液压猫头说明书宝鸡☑司钻房使用说明书河北沧州☑值班房使用说明书河北沧州☑工业监视器江苏☑穿绳器咸阳☑对讲机摩托罗拉☑WSQ稳绳器使用说明书力天☑TS逃生器说明书力天☑0.5吨气动绞车说明书泰安☑JZG24（卧式）死绳固定器江汉沙洋☑其它见各分供方资料1【随机技术文件】（第一分册）ZJ40/2250DB电驱动钻机使用说明书图片位置2前言感谢您选用南阳二机石油装配（集团）公司的产品！ZJ40/2250DB电驱动钻机使用说明书是由公司技术中心专业工程技术人员根据产品设计制造和油田服务经验按照功能模块的划分编写而成，本说明书尽可能的与实际产品保持一致，但由于技术协议临时变更等原因，可能与实际会略有不同，敬请以实物为准！为保证您的产品安全可靠、稳定的运行，请认真阅读本说明书及其配套随机资料内容。
因钻机配套部件较多，本说明书仅提供了部分内容，未涉及到的或仅作简要介绍的配套零部件，其结构、使用、维护及保养详见其各自的使用说明书，特别注意安全警示有关条款。
-I-ZJ40/2250DB 电驱动钻机使用说明书南阳二机石油装备（集团）有限公司-II- 重要安全声明本说明书使用以下标题、标志时，请认真阅读！注：用于注意或单独解释说明的情况。
目录第1章概述 (1)1.1.钻机采用的标准 (1)1.2.钻机技术及结构特点 (2)1.3.基本技术性能参数 (2)1.4.钻机传动简介 (5)1.5.钻机总体布置 (7)1.6.ZJ40DB钻机配套件清单 (7)第2章钻机主要配套部件 (10)2.1.TC-225天车 (10)2.2.JJ225/43-K井架 (11)2.3.JC32D绞车 (13)2.4.转盘驱动装置 (21)2.5.DZ225/7.5-S底座 (23)2.6.气控系统 (24)2.7.液控系统 (27)2.8.司钻房 (30)2.9.值班房 (31)2.10.井口机械化工具 (31)2.11.机泵组及高压泥浆管汇 (32)2.12.智能化参数仪表 (32)2.13.动力系统 (33)2.14.电控系统 (35)第3章钻机的安装与调试 (37)3.1.钻机安装前的准备 (37)3.2.钻机基础 (37)3.3.钻机的安装 (38)3.4.钻机的调试 (42)3.5.钻机的起升 (45)第4章钻机的使用 (48)4.1.警示 (48)4.2.使用注意事项 (48)4.3.钻机的操作、维护与保养 (48)4.4.钻机主要部件的操作、维护与保养 (49)第5章拆卸及运输 (52)5.1.钻机下放 (52)5.2.钻机的拆卸 (53)IIIZJ40/2250DB 电驱动钻机使用说明书南阳二机石油装备（集团）有限公司-IV- 5.3. 钻机运输 (53)第6章 钻机易损件清单 (54)6.1.轴承一览表 .....................................................................................................................................................54 6.2. 链条、皮带一览表 . (54)第7章 润滑油品 (55)7.1.钻机用润滑油 .................................................................................................................................................55 7.2. 钻机用润滑脂 . (55)第8章 钻机随机工具清单 (56)ZJ40/2250DB 电驱动钻机使用说明书南阳二机石油装备（集团）有限公司 -1-第1章 概述ZJ40/2250DB 电驱动钻机是南阳二机石油装备（集团）公司为满足国内油气田勘探开发和出国承包钻井的要求而设计开发的系列轻便钻机之一。
矿用钻孔测斜仪安全操作及保养规程前言随着现代工业的发展，矿山钻孔测斜仪作为一种强大的工具被广泛应用。
正是由于矿用钻孔测斜仪在地下工程中起到了重要的作用，因此对于操作人员来说，必须严格遵守使用规程，并加强保养管理，保障人身安全、设备正常、精度稳定。
安全操作规程一、工作前检查准备在进行矿用钻孔测斜仪的操作之前，必须认真检查仪器，确保设备状态正常、功能完好，操作人员能够熟练使用、无任何身体不适。
检查过程中需要注意以下事项：1.仪器是否处于标准位置，确保影响分量抵消状态正常；2.钻孔测斜仪的配套设备齐全，如：电缆、电源、采集器等；3.检查电源供电是否正常；4.检查各种测斜仪的数据处理软件是否安装正常。
二、工作要点及安全1.钻机操作人员和矿用钻孔测斜仪操作人员需相互配合，钻孔测斜仪操作人员了解源头信息的掌控情况，并在钻眼结束时获得数据；2.确保人员的安全，因钻孔深度的限制，为了保证矿用钻孔测斜仪的安全使用，在进行钻孔操作时，钻孔人员不得在矿用钻孔测斜仪的上方站立；3.操作过程中注意：矿用钻孔测斜仪应使用涂层机构保护玻璃体不受破碎或刮擦，矿用钻孔测斜仪在放置时，不得把玻璃体碰硬，以免影响精度；4.严格按照使用说明规程操作，注意电源供电质量、电源正负极的接线、仪器通讯线的连接等操作细节；5.使用过程中如果发现问题，如：数据误差、仪器无法读取，在保证个人安全的基础上，及时找到专业人员解决。
三、工作结束后操作注意下列日常操作：1.维护仪器的干燥、清洁；2.用户需进行定期检查，如：每日定时运行一次，休止状态需拔下电源插头；3.如果长时间不使用矿业钻孔测斜仪，建议使用干燥剂对其进行保养。
保养规程一、停用时的操作钻孔测斜仪存放时务必注意以下事项：1.将连接器连接帽完全拆开，把电缆取出并插在测斜仪接口上，注意不要把连接线扯断；2.钻孔测斜仪存放地应干燥，尽量远离尘土、湿气；3.确保设备完整性，存放时，要注意防止别人损坏；二、平时的保养工作1.需常检查矿用钻孔测斜仪的电线连接是否损坏，以保证连接的牢固性和安全性；2.经过一定使用时间，测斜仪仪表可能因雨水渗入或长时间存放而有相应的阻击表，需用吹风机把阻击表吹干。
第四章钻时录井技术1 钻时石油天然气钻井过程中，每钻进单位进尺所需要的纯钻进时间。
1．1 单位进尺，即录井间距，这是地质设计中按照各类探井录取资料的有关标准确定的，不能随意更改。
1．2 纯钻进时间，即“钻时”是指钻进单位进尺所消耗的总时间中减去由于各种原因停止钻进的时间之后的实际钻井时间。
即钻时＝钻到时间－开钻时间－停钻时间。
1．3 “钻时”单位常用“min／m”表示，取整数。
它不同于工程钻速m/h （米／小时）。
2 钻时的实用价值钻时表示地下岩层的可钻性，也反应了岩石的某些地质特性。
钻时又是整个钻探地质录井中获得的首项地下地质资料。
因此其实用价值十分重大。
2．1 录井地质人员利用钻时，可以初步判别岩性及划分对比地层；在岩屑描述中用于归位岩性及油气水层厚度与分界深度；卡取心位置，卡地层界面及潜山顶界；判别缝洞层段、放空、井漏、井喷位置；校对迟到时间等。
2．2 钻井工程人员利用钻时统计纯钻时间，作时效分析；判定钻头使用情况，改进钻井措施；作破碎压力试验及压力预测参考等。
3 引起钻时变化的因素钻时是直观反映岩层可钻性参数，同时又是钻井工程施工状态参数。
钻时不仅取决于岩层可钻性这一客观因素，还与施工状态这一主观因素密切相关。
所以钻探人员要十分清楚引起钻时变化的主客观因素，才能有效地利用钻时解决工程地质问题。
3．1 钻井方式：涡轮钻比旋转钻的钻时低得多。
一般涡轮钻转数比旋转钻转数约大10倍。
3．2 钻头类型及其新旧度：钻探工程发展到现在，从实践中不断总结，制造了不同类型钻头对付不同岩层。
在钻井中，如果工程人员能够根据录井人员的地层预告，选用了与地层特点相适应的钻头型号，就能得到最佳钻进速度。
一般讲，新钻头比旧钻头钻进快，但新钻头刚下钻到底活动钻头时钻进较慢。
钻头用到后期，牙齿已钝，起钻前的钻时一般都慢。
大钻头切削面积大，钻进慢。
反之小钻头切削面积小，钻进快。
3．3 钻进参数：钻进同一地层，转速越快，钻压及排量越大、泵压越高，钻进越快。
水平定向钻导向仪工作仪原理及使用一、安全注意事项<1>钻头在沙地、沙砾层或石块上钻进时，传感器周围如果没有足够泥浆流动，会产生摩擦热，持续过热会造成显示的深度读数不准，而且可能造成传感器的永久性损坏。
<2>信号接收器不能防爆，不应靠近可燃物或爆炸物使用。
<3>每次钻进工作开始之前，都要检查控向系统，确认其操作正常，检查钻头定位和定向信息是否正确，以及钻头内的传感器是否提供正确的钻头深度、倾角和面向角信息<4>只有在以下情况下钻探，深度读数才是准确的：<4.1>接收器校准准确。
检查校准的准确性，以便接收器正确显示深度读数。
<4.2>钻头定位精确。
接收器正对地下钻进工具中的传感器，并且与传感器平行。
<4.3>接收器的设置正确。
<4.4>在钻进时准确并且正确定位和跟踪钻头。
<4.5>接收器保持水平。
<5>信号干扰会造成测量的深度读数不准确，失去倾角、面向角读数或传感器定位、定向信息。
钻进之前定位操作人员应进行电子干扰检查。
<6>干扰源包括：交通信号线路、有线电视、输电线、光纤跟踪线、金属构造物、阴极保护、传送塔台、射频。
<7>在附近便用相同频率的其它信号源可能也会干扰远程显示器的操作，例如：使用无线群呼系统的租车、其它定向钻进定位设备等<8>仔细阅读控向系统的操作手册，以确实了解如何正确操作控向系统来获得准确的深度、倾角、面向角和定位点。
<9>每次钻进工作开始之前，将传感器放入钻头内测试控向系统，以确定其运作正常。
钻进时如果使用超声波功能，要定期测试系统进行校准。
在停止钻进一段时间后，务必要测试校准。
测试系统是否受到工作场所的信号干扰。
背景噪音必须低于150，而在进行任何定位操作时，信号强度必须要高于背景噪音至少250点。
二、定位工作原理<1>传感器的信号场是椭圆形。
Z S Y2000钻时仪操作手册2006ZSY2000(06型)录井仪操作手册华北油田科新石油设备有限公司仅供学习与交流，如有侵权请联系网站删除谢谢31前言ZSY2000录井仪是专门为钻井地质现场设计的一种便携式录井仪，可安装井深、悬重、泵冲、全烃、H2S和CO等传感器，通过这些传感器和仪器的运算处理，可向用户提供常规地质录井所需要的基本参数。
本操作手册主要涉及ZSY2000录井仪的操作方法，并不专门讨论有关钻井工程、钻井地质和计算机方面的一些知识，如本说明书涉及这方面的知识，用户可参阅其它方面的参考资料。
仅供学习与交流，如有侵权请联系网站删除谢谢31目录四、参数设置的方法 (15)●用[↑][↓]键找到所要修改的参数（使参数变成红色） (15)●按[确定] (15)●用数字键输入参数,有三种情况(举例说明) (15)●键入“+3.1“按[确定],原来的数值加3.1（F1画面） (15)●键入“-3.1“按[确定],原来的数值减3.1（F1画面） (15)●按“+”或“–”，在原来的数值上加减0.13.1（F1画面） (15)●键入“3.1“按[确定],把参数值设置为3.1（任何画面） (15)●若取消输入按[ESC] (15)五、开始录井 (15)1、稳压电源，等黄色延时指示灯熄灭后，稳压电源开始工作，如果电压平稳不需要延时，可按快速起动键快速起动；打开UPS；主面板上的电源开关搬到开的位置，图（22）；10秒钟左右，仪器自动进入系统。
(16)2、设置F1画面井深、钻头位置、大钩位置。
大钩位置建议设置为方余。
设定井深系统参数,滚桶直径，滚桶长度,钢绳直径，钢绳股数和当前圈数等数据（[F3 333]），当前圈数是每次开机必须输入的一个参数;设定好迟到时间等时间参数（[F3 555]）。
(16)3、连接好气路,抽现场空气，预热30分钟，对全烃进行调零。
(16)4、如果用悬重传感器，系统可以自动判断重轻载，请在[F3 777]画面中设置好[悬重门坎]值和在[F3 555]画面中把[手动重载]设为0；如果不用悬重传感器，可手动重轻载，请在[F3 555]画面中把[手动重载]设为1，接单根时就在钻位上加下接单根长度；手动重轻载时，请一直保持重载状态；重/轻载转换可按面板上的[重/轻载]键进行转换，在正常钻进过程中不用[重/轻载]转换，在非钻进过程中，如测斜，为了防止大钩下移时冲击井深，可设为轻载 (17)状态，也可以在重载状态下，对钻头位置减一个值（如减100），正常钻进时，再对钻头位置加上减去的那个值（100）。
ZLJ-600地质录井仪的使用目录一、前言二、安装（一）硬件安装（二）软件安装三、软件操作（一）新井初始化和设置（二）参数初始化（三）录井操作四、常见故障及处理（一）硬件故障（二）软件故障五、钻时记录处理软件的使用（一）安装与卸载（二）使用一、前言ZLJ-600地质录井仪，相对于综合录井仪来说，是一种功能简化的录井仪器，主要是供地质录井队使用，以取代以往的靠引绳记录钻时井深的录井方式。
其功能是记录钻井深度，并为地质工程人员提供大钩负荷、泵冲或立管压力、钻压、钻时、井深、迟到井深和捞砂时间等参数，并提供数据的存储和实时打印功能。
使用地质录井仪主要有以下几个方面的优点：1．记录的资料及时准确相对于引绳录井方式，地质录井仪记录的井深、钻时，迟到井深，迟到时间和捞砂时间更加准确，而且是由计算机自动完成的。
2．作业更为安全由于不用安装引绳，也就没有了高空作业，作业相对较为安全3．相对于综合录井，仪器安装更为简便由于地质录井仪结构简单，传感器少，安装非常简便。
二、安装（一）硬件安装1．ZLJ－600地质录井仪的组成ZLJ－600地录井仪主要由以下几部分组成：一台工控机，一块采集卡（安装在工控机内），一根信号总线（100m9芯电缆），一个接线箱，一个大钩负荷传感器，一个绞车传感器，一个立压传感器或两个泵冲传感器。
以下是图示：2．采集卡的安装如下图：将采集安装在一ISA插槽内，连接好电源线和串口线。
注意：图示安装的串口线连接的串口号为2号串口。
3．传感器及总线的安装传感器及总线的安装请参考ZLJ－600的使用手册和操作规范，这里不再细讲。
（二）软件安装1．OfficeXP的安装由于ZLJ－600地质录井仪的数据库采用的是Microsoft Access数据库，所以安装ZLJ －600地质录井仪之前，必须安装Microsoft Office，与之配套的Office版本为OfficeXP。
2．主录井程序的安装目前ZLJ－600的录井程序的最新版本为1.5.0，其安装程序为一个安装文件Setup.exe，运行该文件，全部按默认安装即可。
（演示）3．实时数传发送程序的安装。
实时数传发送程序，其作用是通过网络把录井数据实时地的发送到基地的服务器上，以便在局网上可以实时地看到现场的录井数据。
其安装文件为NC_Setup.exe，同样运行它，按默认安装即可，安装完成后，会在桌面上产生快捷方式NewClient. （演示）4．钻记录处理程序的安装钻时记录处理程序是处理钻时记录资料的一个后台程序，其安装也比较简单，运行安装文件RopRptSetup.exe，全部按默认安装。
（演示）三、软件操作（一）程序路径及主要文件以默认方式安装ZLJ－600录井程序时，安装程序会在C盘根目录下产生一个文件夹ZPEC600，录井系统用到的主要文件都保存在该文件夹下，其中又包含两个子文件夹Data 和SOUND，Data下保存的数据库LogData.mdb和迟到队列文件LagData.dat，SOUND下保存的是一些声音文件，用于设置声音报警。
上图是ZLJ－600地质录井仪系统文件默认安装时所在的路径结构，现把其主要文件的路径及作用列表如下：（二）新井初始化和选项设置启动录井程序：双击桌面的快捷方式“”将启动ZLJ-600录井程序，出现以下启动界面：在界面上单击鼠标，进行录井界面：1．新井初始化重新安装软件或对新井进行录井时，必须进行“新井初始化”。
“新井初始化”主要完成以下三个方面的工作①输入新井信息(井名、队号、操作员和开钻日期)②备份旧数据库并清空新数据库③设置硬件参数(设置串口号和选择采集卡CPU类型)。
为防止意外进行新井初始化，这里设置了口令。
通过菜单“系统”－“新井初始化”开始初始化，系统弹出窗体，要求输入口令，输入“ABCD”（口令为大写“ABCD”，且不可更改），确定后系统进行数据库的备份与清空操作，完成后提示：“旧数据库已备份！新数据库已清空！”，见图3.2-12。
之后弹出“其它数据”的输入窗口，图3.2-13。
图3.2-12新井初始化图3.2-13：新井初始化“其它数据”输入窗口在“其它数据”输入窗口中输入新井名、队号、操作员、开钻日期，与硬件设置有关的信息有串口号，前置机CPU类型。
在新井初始化中主要注意以下几点：①备份数据库时程序会以当前日期时间为名备份旧数据库，如“20050618161300.mdb”，数据库“LogData.mdb”被清空。
根据需要，可以对备份数据库以旧井名更名，以标明这是哪一口井的数据库。
②正确选择串口号，以保证录井程序正常工作。
如果串口线已做在计算机机箱内，则串口号已固定为2，否则要根据实际情况而定。
③根据采集卡CUP芯片上的标签，正确选择采集卡CUP型号。
采集卡CUP有B型和C型之分，可以通过芯片上的标签来识别，C型增加了对泵冲数据的采集，而B型没有。
（采集卡上CPU标签图）2．选项设置选项设置是指在菜单的－“选项”/“常用”中进行的设置（如下图）通过菜单“选项”/“常用”可以完成下工作：①背景色设置：通过点击颜色框，可以分别设置上图形栏底色、下图形栏底色和钻时窗底色。
②常用设置：在该栏中可设置或取消以下选项：A气体使用最大值（目前尚未用到）B打印输出：选中时，开始录井后会启动实时打印；未选中时，开始录井后不会启动实时打印。
只有在停止录井的情况下，才可以选中或取消“打印输出”，开始录井后，该项禁修改。
C绞车倒向：选中或取消会使大钩的运动方向反向，用于校正由于绞车的安装位置的不同而导致软件大钩的运动方向与实际大钩的运动方向相反的情况。
D捞砂报警：启用或取消捞砂报警。
启用时，捞砂深度岩屑返出时系统会给出声音报警；取消后，则不报警。
这里需注意的是，启用捞砂报警时，如果你的计算机安装了声卡而有驱动工作正常，报警时系统会通过播放声音文件“BdcBell.wav”来实现；如果未安装声卡或声卡驱动程序被停用，系统会通过系统扬声器来实现报警。
③选择打印机：用于选择使用的打印机的类型，如果是Star系列针式打印机，则选中“Star CR-3240II”，否则选择“其它打印机”。
该录井系统对“Star CR-3240II”，“Star AR-3200＋”针式打印机以及“HP Laser Jet 1010”激光打印机能很好的支持。
注意对“Star”针式打印机，可以实现实时行打印，“HP”激光打印机只能实现实时页打印，也就是数据积累够一页后方要打印输出。
④选择流量计算来源选择流量计算方法来源，是通过立压来计算流量还是通过泵冲来计算流量，对于“B型”前端采集卡，只能通过立压来计算流量，而对于“C型”前端采集卡，即可以通过立压来计算流量，也可以通过泵冲来计算流量。
⑤编辑泥浆泵数据。
用于输入和修改泥浆泵的相关数据，缸套直径、冲程和泵效。
该系统最多支持两个泥浆泵。
要准确的计算排量，泥浆泵数据要输入的准确，而且工程上一旦更换了缸套，我们的泥浆泵数据也要随之更改。
（三）参数初始化在进行正式录井前，必须设置好录井所需的各项初始化数据。
这些数据包括系统数据、替代数据、循环设备、间隔数据、校正系数、钻头数据、绞车数据、井眼数据、钻具数据、其他数据及通讯参数（如图3.2-1所示）。
这些参数支持实时录井过程正常运行，组成了实时录井的数据基础。
通过菜单“初始化”可以调出设置修改各项参数的窗口，如右图。
①系统数据系统数据主要包括测量井深、钻头位置等深度类参数。
“系统数据”输入窗口见图3.2-2。
当需要对界面中某一数据进行修改时，可将光标定位于需要修改的数据区域（数据区域变成深色），用键盘输入数字后，点击“确认”，即可实现数据的修改。
（以下数据输入均同）。
测量井深、钻头位置、大钩高度都应为当前实际值。
新大钩高度=当前大钩高度 + 大钩高度位移量 * 高度系数上米钻时、本米钻时分别为上米的机械钻速和钻进当前米所消耗的时间。
纯钻时间、钻头时间、钻头进尺为当前钻头的实际数据。
单根号为入井的单根总数，单根深度为当前方钻杆完全入井时的钻达井深。
密度、粘度和氯离子，由于未安装相应的传感器，必须由操作员根据实际值进行手工输入。
注意：在目前版本中，录井系统尚未对单根深度和单根号进行处理，即程序中不会对单根深度和单根号进行自动处理，两个参数会一直保持人工输入的值。
图3.2-2：“系统数据”输入窗口②替代数据由于实时录井过程中钻井状态是通过传感器对工程参数采集后，在由计算机进行综合分析，从而作出准确判断，当某传感器出现故障后会影响计算机对钻井状态的判断，从而影响地质录井，这时需要对出现故障的这一路参数进行替代，输入参数的替代值，选中，再确认即可。
“替代数据”输入窗口见图3.2-10。
图3. 2-10：“替代数据”输入窗口③校正系数校正系数用于修正相应参数的固定误差，如果发现参数变化的增量不够，可加大此系数，反之则减小此系数。
系数数值为1时不校正，缺省为1。
“高度系数”用于修正大钩高度的固定误差，同时也修正钻头位置和井深的固定误差。
钻进时如果发现钻头位置或井深的增量不够，可加大此系数，反之减小此系数。
也就是说合理调整高度系数，可以调整井深跟踪的快慢。
“钻压系数“用于修正钻压数据的固定误差，使钻压数据更加符合实际。
钻进时如果钻压不够，可加大此系数，反之减小此系数。
系数改动范围不应过大，由实测确定，为1时不校正。
缺省为1。
校正钻压与大钩负荷有以下关系：校正钻压= （理论大钩负荷* 校正系数）－实测大钩负荷“钻具系数”用于修正接单根时系统判断的单根长度的误差，如果系统判断的单根长度过长，可适当减少该系数，反之适当增加该系统。
由于目前我们使用的录井系统不判断接单根，所以“钻具系数”目前无用。
“迟到系数”用于修正钻液环空迟到时间的固定误差。
钻进时如果发现钻液迟到时间不够，可加大此系数，反之减小此系数。
该系数是通过调整流量的大小来间接调整迟到时间的大小。
“捞砂延迟”校正系数用于修正岩屑迟到井深滞后钻液迟到井深的多少。
岩屑迟到时间与钻液迟到时间具有以下关系：岩屑迟到时间=钻液迟到时间＊捞砂延迟系数由上面关系式可以看出，捞砂延迟系数应该大于1，才能保证岩屑的返出滞后于钻液的返出。
如果捞砂延迟系数设为1，则（钻液）迟到井深和岩屑（迟到）井深会以相同的速度返出井口。
“一号泵冲”系数用于校正由于泵冲传感器安装的位置的不同而引起的泵冲速率的固定误差。
可以先通过人工数一下泵的实际速率，即一分钟有多少冲，再调整该系数，使程序采集的泵冲速率与人工数的基本一样即可。
“二号泵冲”系数的设置方法同“一号泵冲”系数。
“校正数据”输入窗口见图3.2-4。
图3.2-4：“校正数据”输入窗口。
④间隔数据“钻时计算间隔”为做一次钻时计算的深度间隔，可按实际要求设置。
