试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。

3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。

无源二端理想电路元件包括电阻元件、电感元件和电容元件。

4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。

6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。

7、电位具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。

9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。

10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。

11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。

12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。

13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。

中南民族大学电子信息工程学院电路分析典型习题与解答目录第一章：集总参数电路中电压、电流的约束关系 (1)1.1、本章主要内容： (1)1.2、注意： (1)1.3、典型例题： (2)第二章网孔分析与节点分析 (3)2.1、本章主要内容： (3)2.2、注意： (3)2.3、典型例题： (4)第三章叠加方法与网络函数 (7)3.1、本章主要内容： (7)3.2、注意： (7)3.3、典型例题： (7)第四章分解方法与单口网络 (9)4.1、本章主要内容： (9)4.2、注意： (10)4.3、典型例题： (10)第五章电容元件与电感元件 (12)5.1、本章主要内容： (12)5.2、注意： (12)5.3、典型例题： (12)第六章一阶电路 (14)6.1、本章主要内容： (14)6.2、注意： (14)6.3、典型例题： (15)第七章二阶电路 (19)7.1、本章主要内容： (19)7.2、注意: (19)7.3、典型例题： (20)第八章阻抗与导纳 (21)8.1、本章主要内容： (21)8.2、注意: (21)8.3、典型例题： (21)附录：常系数微分方程的求解方法 (24)说明 (25)第一章：集总参数电路中电压、电流的约束关系1.1、本章主要内容：本章主要讲解电路集总假设的条件，描述电路的变量及其参考方向，基尔霍夫定律、电路元件的性质以及支路电流法。

1.2、注意：1、复杂电路中，电压和电流的真实方向往往很难确定，电路中只标出参考方向，KCL,KVL均是对参考方向列方程，根据求解方程的结果的正负与参考方向比较来确定实际方向.2、若元件的电压参考方向和电流参考方向一致，为关联的参考方向，此时元件的吸收功率P吸=UI，或P发=-UI若元件的电压参考方向和电流参考方向不一致，为非关联的参考方向，此时元件的吸收功率P吸=-UI，或P发=UI3、独立电压源的端电压是给定的函数，端电流由外电路确定（一般不为0）独立电流源的端电流是给定的函数，端电压由外电路确定（一般不为0）4、受控源本质上不是电源，往往是一个元件或者一个电路的抽象化模型，不关心如何控制，只关心控制关系，在求解电路时，把受控源当成独立源去列方程，带入控制关系即可.5、支路电流法是以电路中b条支路电流为变量，对n-1个独立节点列KCL方程，由元件的VCR，用支路电流表示支路电压再对m（b-n+1）个网孔列KVL方程的分析方法.（特点：b个方程，变量多，解方程麻烦）1.3、典型例题：例1：电路如图1所示，求解R 3 两端的电压U 以及独立电压源Us 的发出功率？-IR 2U S +R 11I 1α+－U =?R 3分析：本题考查KCL,KVL,元件的吸收功率以及受控源。

电路分析答案课后习题答案电路分析是电子工程学科中的重要基础课程，通过对电路的分析和计算，我们可以了解电流、电压和功率等基本概念，并能够解决一些实际问题。

在学习过程中，课后习题是巩固知识和提高能力的重要途径。

下面我将为大家提供一些电路分析课后习题的答案，希望对大家的学习有所帮助。

1. 串联电路中，两个电阻的阻值分别为R1和R2，电源电压为V，求电流I的大小。

答案：根据欧姆定律，电流I等于电压V除以总阻值R，总阻值等于两个电阻的阻值之和，即R = R1 + R2。

所以I = V / (R1 + R2)。

2. 并联电路中，两个电阻的阻值分别为R1和R2，电源电压为V，求电流I的大小。

答案：根据欧姆定律，电流I等于电压V除以总阻值R，总阻值等于两个电阻的倒数之和的倒数，即1/R = 1/R1 + 1/R2。

所以I = V / R。

3. 电路中有一个电阻R和一个电感L，电源电压为V，求电流I的大小。

答案：根据欧姆定律和电感的特性，电流I等于电压V除以总阻抗Z，总阻抗等于电阻R和电感L的复数和，即Z = R + jωL，其中j是虚数单位，ω是角频率。

所以I = V / Z。

4. 电路中有一个电容C和一个电阻R，电源电压为V，求电流I的大小。

答案：根据欧姆定律和电容的特性，电流I等于电压V除以总阻抗Z，总阻抗等于电阻R和电容C的复数和的倒数，即1/Z = 1/R + j/ωC。

所以I = V / Z。

5. 电路中有一个电感L和一个电容C，电源电压为V，求电流I的大小。

答案：根据欧姆定律和电感、电容的特性，电流I等于电压V除以总阻抗Z，总阻抗等于电感L和电容C的复数和的倒数，即1/Z = 1/jωL + j/ωC。

所以I = V / Z。

通过以上几个例子，我们可以看到，电路分析中的关键是确定电流和电压之间的关系，以及计算总阻抗。

根据不同的电路结构和元件特性，我们可以利用欧姆定律、基尔霍夫定律、复数运算等方法进行分析和计算。

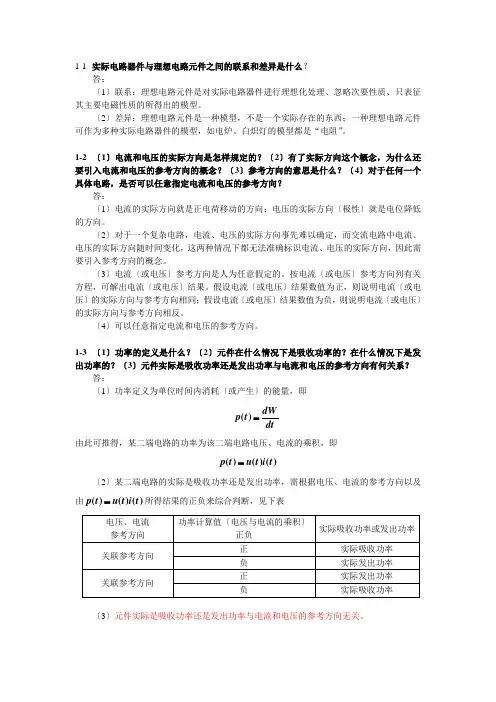

1-1 实际电路器件与理想电路元件之间的联系和差异是什么？答：〔1〕联系：理想电路元件是对实际电路器件进行理想化处理、忽略次要性质、只表征其主要电磁性质的所得出的模型。

〔2〕差异：理想电路元件是一种模型，不是一个实际存在的东西；一种理想电路元件可作为多种实际电路器件的模型，如电炉、白炽灯的模型都是“电阻”。

1-2 〔1〕电流和电压的实际方向是怎样规定的？〔2〕有了实际方向这个概念，为什么还要引入电流和电压的参考方向的概念？〔3〕参考方向的意思是什么？〔4〕对于任何一个具体电路，是否可以任意指定电流和电压的参考方向？答：〔1〕电流的实际方向就是正电荷移动的方向；电压的实际方向〔极性〕就是电位降低的方向。

〔2〕对于一个复杂电路，电流、电压的实际方向事先难以确定，而交流电路中电流、电压的实际方向随时间变化，这两种情况下都无法准确标识电流、电压的实际方向，因此需要引入参考方向的概念。

〔3〕电流〔或电压〕参考方向是人为任意假定的。

按电流〔或电压〕参考方向列有关方程，可解出电流〔或电压〕结果。

假设电流〔或电压〕结果数值为正，则说明电流〔或电压〕的实际方向与参考方向相同；假设电流〔或电压〕结果数值为负，则说明电流〔或电压〕的实际方向与参考方向相反。

〔4〕可以任意指定电流和电压的参考方向。

1-3 〔1〕功率的定义是什么？〔2〕元件在什么情况下是吸收功率的？在什么情况下是发出功率的？〔3〕元件实际是吸收功率还是发出功率与电流和电压的参考方向有何关系？答：〔1〕功率定义为单位时间内消耗〔或产生〕的能量，即()dWp t dt=由此可推得，某二端电路的功率为该二端电路电压、电流的乘积，即()()()p t u t i t =〔2〕某二端电路的实际是吸收功率还是发出功率，需根据电压、电流的参考方向以及由()()()p t u t i t =所得结果的正负来综合判断，见下表〔3〕元件实际是吸收功率还是发出功率与电流和电压的参考方向无关。

电路分析课后习题答案电路分析课后习题答案电路分析是电子工程专业的一门重要课程，它涵盖了电路基本理论和分析方法。

通过学习电路分析，我们可以了解电路中电流、电压和功率的分布情况，以及不同元件之间的相互作用关系。

为了帮助同学们更好地掌握电路分析的知识，下面将给出一些典型习题的详细解答。

1. 简化下面电路中的电阻R等效为一个电阻。

电路图：```+----R1----+| |+---R2-----+| |+---R3-----+| |+---R4-----+| |+---R5-----+```解答：根据电阻并联的性质，将电路中的电阻R1、R2、R3、R4和R5并联后，可以得到一个等效电阻Req。

并联电阻的计算公式为：```1/Req = 1/R1 + 1/R2 + 1/R3 + 1/R4 + 1/R5```将具体数值代入公式计算，即可得到等效电阻Req的值。

2. 计算下面电路中电阻R1和R2之间的等效电阻。

电路图：```+---R1---+| |+---R2---+| |+---R3---+```解答：根据电阻串联的性质，将电路中的电阻R1、R2和R3串联后，可以得到一个等效电阻Req。

串联电阻的计算公式为：```Req = R1 + R2 + R3```将具体数值代入公式计算，即可得到等效电阻Req的值。

3. 计算下面电路中电流I1和I2的值。

电路图：```+---R1---+---R2---+---R3---+| | | |+--------+--------+--------+```解答：根据电流分流定律，电流在分支中的分布与电阻成反比。

根据电流合流定律，电流在合流点上的总和等于零。

根据这两个定律，可以列出方程组并解得电流I1和I2的值。

4. 计算下面电路中电压V1和V2的值。

电路图：```+---R1---+---R2---+---R3---+| | | |+--------+--------+--------+| | | |+---R4---+---R5---+---R6---+```解答：根据电压分压定律，电压在分压点上的分布与电阻成正比。

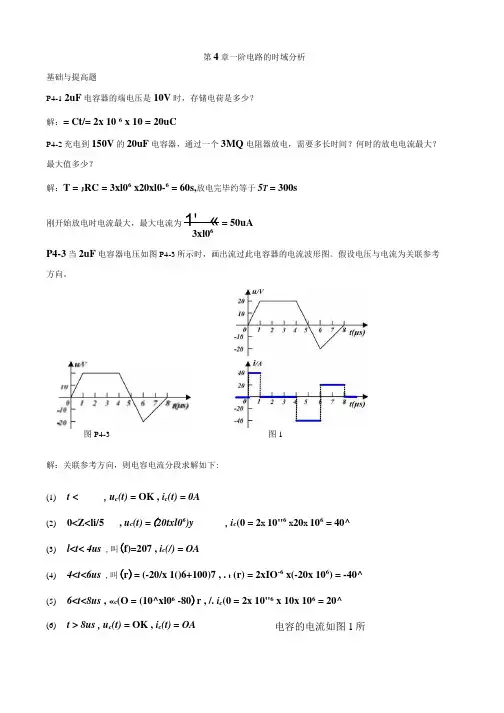

第4章一阶电路的时域分析基础与提高题P4-1 2uF电容器的端电压是10V时，存储电荷是多少？解：= Ct/= 2x 10 6 x 10 = 20uCP4-2充电到150V的20uF电容器，通过一个3MQ电阻器放电，需要多长时间？何时的放电电流最大？最大值多少？解：T = J RC = 3xl06 x20xl0-6 = 60s,放电完毕约等于5T = 300s刚开始放电时电流最大，最大电流为1'° « = 50uA3xl06P4-3当2uF电容器电压如图P4-3所示时，画出流过此电容器的电流波形图。

假设电压与电流为关联参考方向。

图P4-3 图1解：关联参考方向，则电容电流分段求解如下:(1)t < , u c(t) = OK , i c(t) = 0A(2)0<Z<li/5 , u c(t) =(20txl06)y , i c(0 = 2x 10"6x20x 106 = 40^(3)l<t< 4us ,叫(f)=207 , i c(/) = OA(4)4<t<6us ,叫(r)= (-20/x 1()6+100)7 , . t (r) = 2xIO-6 x(-20x 106) = -40^(5)6<t<8us , «c(O = (10^xl06 -80)r , /. i c(0 = 2x 10"6 x 10x 106 = 20^(6)t > 8us , u c(t) = OK , i c(t) = OA电容的电流如图1所合上开关后经过约5T = 9s 电流达到最大, 最大电流为一 =10A 2-P4-4 0. 32tA 电流流过150mH 电感器，求t = 4s 时，电感器存储的能量。

解：电感器存储的能量^ = -£z 2 =-X 150X 10-3X （0.32/）2 2 2当t = 4s 时，电感器存储的能量为0. 123WP4-5由20V 电源与错误！不能通过编辑域代码创建对象。

武汉理工大学《电路分析(上)》课后简答题1-1实际电路器件与理想电路元件之间的联系和差别是什么？答：（1）联系：理想电路元件是对实际电路器件进行理想化处理、忽略次要性质、只表征其主要电磁性质的所得出的模型。

（2）差别：理想电路元件是一种模型，不是一个实际存在的东西；一种理想电路元件可作为多种实际电路器件的模型，如电炉、白炽灯的模型都是“电阻”。

1-2（1）电流和电压的实际方向是怎样规定的？（2）有了实际方向这个概念，为什么还要引入电流和电压的参考方向的概念？（3）参考方向的意思是什么？（4）对于任何一个具体电路，是否可以任意指定电流和电压的参考方向？答：（1）电流的实际方向就是正电荷移动的方向；电压的实际方向（极性）就是电位降低的方向。

（2）对于一个复杂电路，电流、电压的实际方向事先难以确定，而交流电路中电流、电压的实际方向随时间变化，这两种情况下都无法准确标识电流、电压的实际方向，因此需要引入参考方向的概念。

（3）电流（或电压）参考方向是人为任意假定的。

按电流（或电压）参考方向列有关方程，可解出电流（或电压）结果。

若电流（或电压）结果数值为正，则说明电流（或电压）的实际方向与参考方向相同；若电流（或电压）结果数值为负，则说明电流（或电压）的实际方向与参考方向相反。

（4）可以任意指定电流和电压的参考方向。

1-3（1）功率的定义是什么？（2）元件在什么情况下是吸收功率的？在什么情况下是发出功率的？（3）元件实际是吸收功率还是发出功率与电流和电压的参考方向有何关系？答：（1）功率定义为单位时间内消耗（或产生）的能量，即()dWp tdt由此可推得，某二端电路的功率为该二端电路电压、电流的乘积，即()()()p t u t i t=（2）某二端电路的实际是吸收功率还是发出功率，需根据电压、电流的参考方向以及由()()()p t u t i t=所得结果的正负来综合判断，见下表电压、电流参考方向功率计算值（电压与电流的乘积）正负实际吸收功率或发出功率关联参考方向正实际吸收功率负实际发出功率关联参考方向正实际发出功率负实际吸收功率（3）元件实际是吸收功率还是发出功率与电流和电压的参考方向无关。

1.试画出超外差式接收机方框图，并简要说明各部分的功能。

答：从天线收到的微弱高频信号经高频小信号放大器放大，然后送至混频器与本地振荡器所产生的等幅振荡电压相混合，得到中频电压。

中频电压经中频放大器放大后送入检波器，解调出低频信号。

最后再经低频放大器放大后送扬声器，转变为声音信号。

2.高频功率放大器欠压、临界、过压状态是如何区分的？当Vcc（集电极电源电压），Vbb（基极电源电压），Vbm（输入电压振幅）和负载电阻R L只变化其中一个时，放大器的工作状态将如何变化？答：当高频谐振功率放大器的集电极电流都在临界线的右方时，称为欠压工作状态；当集电极电流的最大值正好落在临界线上时，称为临界工作状态；当集电极电流的最大值穿过了临界线到达左方饱和区时，称为过压工作状态；随着谐振电阻R L的增大，高频谐振功率放大器的工作状态由欠压到临界再到过压。

随着V cc的增大，高频谐振功率放大器的工作状态由过压到临界再到欠压。

随着V bb增大，高频谐振功率放大器的工作状态由欠压到临界再到过压。

随着V bm增大，高频谐振功率放大器的工作状态由欠压到临界再到过压。

3.为什么基极调幅电路必须工作于欠压状态？答：基极调幅是利用调制信号电压来改变高频功率放大器的基极偏压，以实现调幅的（3分）。

在欠压状态下，集电极电流的基波分量随基极电压成正比变化。

因此，集电极回路的输出高频电压的振幅将随调制信号的波形而变化，得到调幅波。

地振荡器所产生的等幅振荡电压相混合，得到中频电压。

中频电压经中频放大器放大后送入检波器，解调出低频信号。

最后再经低频放大器放大后送扬声器，转变为声音信号。

4. 无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答： 1） 信号不调制进行发射天线太长，无法架设。

2） 信号不调制进行传播会相互干扰，无法接收。

常用的模拟调制方式有调幅、调频及调相5. 谐振功率放大器效率高的原因是什么？其输出波形不失真的原因是什么？答：谐振功放效率高是因为它的工作频率很高 ,高频谐振功放实质是将直流功率转变为高频功率,为了输出功率足够大,常选在丙类状态下工作,而丙类状态的转换率大于甲,乙类,所以其效率高。

电路分析基础简答题标准化管理部编码-[99968T-6889628-J68568-1689N]1、对于无源一端口网络，如何用等效阻抗Z 或等效导纳Y 计算复功率S 以及有功功率P 和无功功率Q答：设无源一端口网络的等效阻抗Z 、等效导纳Y 分别为,Z R jX Y G jB =+=+，则2、为什么将RLC 串联电路的串联谐振称为电压谐振？答：因为当RLC 串联电路发生串联谐振时，0000Q ,Q ,0L S C S L C U j U U j U U U ==-→+=，故将串联谐振称为电压谐振。

(因为Im[I L+I C ]=0,所以又称并联谐振为电流谐振) 3、对称Δ联接三相负载的线电流和相电流之间有什么关系？答：对于对称Δ联接三相负载，设其线电流为A B C I I I '''、、，相电流为A B B C C A I I I ''''''、、。

它们之间的关系为330,330,330A A B B B C C C A I I I I I I '''''''''=∠-=∠-=∠-。

4、简述非正弦周期电流()i t 的傅里叶级数展开式和其有效值I 的计算公式。

答： 011()cos(),km k k i t I I k t I ωψ∞==++==∑　5、对于对称的无源、松弛二端口网络，其Y 参数存在什么关系？答：对于对称的无源、松弛二端口网络，其Y 参数存在12211122,Y Y Y Y ==　的关系。

6、对耦合电感元件，标记同名端有何意义？答：对耦合电感元件，根据标记的同名端和电感电流参考方向，就能确定耦合电感元件上互感电压的方向以及性能方程中正负号。

7、复频域（s 域）的网络函数是如何定义的，他有几种不同的形式？答：线性时不变电路在单一电源激励下，其零状态响应象函数R （s ）与激励象函数E(s)之比为电路的网络函数H(s),即H(s)=R（s）E (s )网络函数有驱动点阻抗，驱动点导纳，转移阻抗，转移导纳，转移电压比，转移电流比。

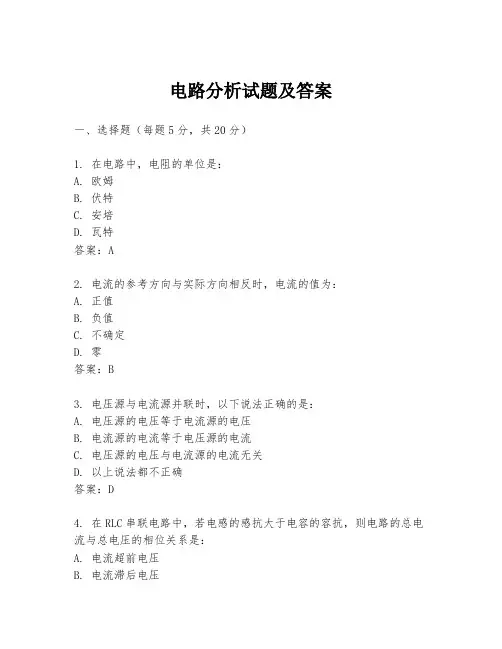

电路分析试题及答案一、课程简介电路分析是电子工程领域中的基础课程之一，学习该课程的目的是为了使学生能够理解和分析各种电子电路的原理和性能。

在这篇文章中，我们将为您提供一些电路分析的试题，并附上详细的答案解析，帮助您更好地理解电路分析的知识。

二、试题1. 在下图所示的电路中，求电阻R1和R2的等效电阻Req。

```R1---o----/\/\/\-----o-----|R2|-------------------o-------```2. 在一元直流电路中，电压源的电压为12V，总电阻为4Ω，求电流的大小和方向。

3. 在下图所示的电路中，求电流i1和i2的大小。

```4Ω---o------------------------o-----| || |---o----o--+-----o---+---R----o---| || |---------o---------o------------i1 i2```4. 在下图所示的电路中，已知电压源的电压为24V，电阻R1 = 6Ω，R2 = 8Ω，R3 = 12Ω，计算电路中各个分支的电流值。

```--------o---------| |R1 || |---o----o----+----o----------|R2|---o-------o-----|R3|---o-------```5. 在交流电路中，如果电流I(t) = 5sin(100πt + 0.8) A，求该电流的幅值、频率和相位角。

三、答案解析1. 针对题目1，我们可以使用串并联电阻的计算公式来求解。

由题可知，R1和R2为并联关系，所以它们的等效电阻为：```1/Req = 1/R1 + 1/R2```代入R1 = 4Ω和R2 = 6Ω，解得Req = 2.4Ω。

2. 针对题目2，根据欧姆定律，电流I = U/R，其中U为电压，R为电阻。

根据题目信息可知U = 12V，R = 4Ω，代入计算得到电流I = 3A，方向由电压源的正负极确定。
