西交大14秋《电机学(高起专)》网上作业及参考答案

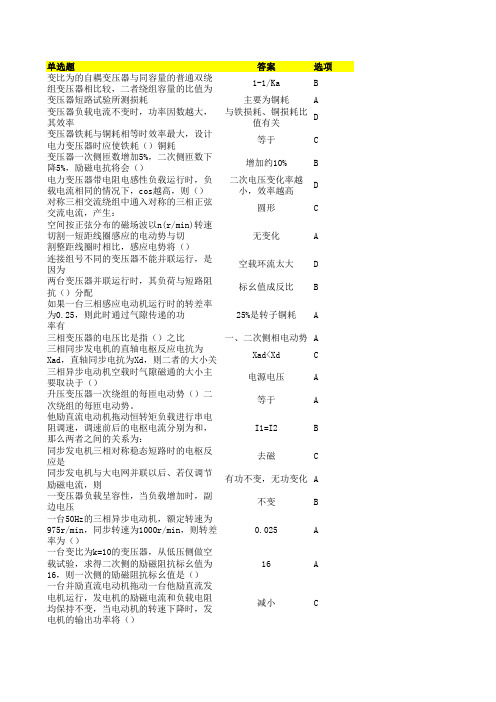

单选题答案选项变比为的自耦变压器与同容量的普通双绕组变压器相比较，二者绕组容量的比值为1-1/Ka B变压器短路试验所测损耗主要为铜耗A变压器负载电流不变时，功率因数越大，其效率与铁损耗、铜损耗比值有关D变压器铁耗与铜耗相等时效率最大，设计电力变压器时应使铁耗（）铜耗等于C 变压器一次侧匝数增加5%，二次侧匝数下降5%，励磁电抗将会（）增加约10%B电力变压器带电阻电感性负载运行时，负载电流相同的情况下，cos越高，则（）二次电压变化率越小，效率越高D对称三相交流绕组中通入对称的三相正弦交流电流，产生：圆形C 空间按正弦分布的磁场波以n(r/min)转速切割一短距线圈感应的电动势与切割整距线圈时相比，感应电势将（）无变化A连接组号不同的变压器不能并联运行，是因为空载环流太大D两台变压器并联运行时，其负荷与短路阻抗（）分配标幺值成反比B如果一台三相感应电动机运行时的转差率为0.25，则此时通过气隙传递的功率有25%是转子铜耗A 三相变压器的电压比是指（）之比一、二次侧相电动势A 三相同步发电机的直轴电枢反应电抗为Xad，直轴同步电抗为Xd，则二者的大小关Xad<Xd C三相异步电动机空载时气隙磁通的大小主要取决于（）电源电压A升压变压器一次绕组的每匝电动势（）二次绕组的每匝电动势。

等于A他励直流电动机拖动恒转矩负载进行串电阻调速，调速前后的电枢电流分别为和，那么两者之间的关系为：I1=I2B 同步发电机三相对称稳态短路时的电枢反应是去磁C同步发电机与大电网并联以后、若仅调节励磁电流，则有功不变，无功变化A一变压器负载呈容性，当负载增加时，副边电压不变B一台50Hz的三相异步电动机，额定转速为975r/min，同步转速为1000r/min，则转差率为（）0.025A 一台变比为k=10的变压器，从低压侧做空载试验，求得二次侧的励磁阻抗标幺值为16，则一次侧的励磁阻抗标幺值是（）16A一台并励直流电动机拖动一台他励直流发电机运行，发电机的励磁电流和负载电阻均保持不变，当电动机的转速下降时，发电机的输出功率将（）减小C一台三相电力变压器，Sn=20KVA，，采用Yd（星形/三角形）连接，当此变压器额定运行时，二次侧额定电流为28.87B一台三相异步电动机，频率为50Hz，极对数为2，则同步转速为（）r/min1500B一台与大电网并联运行的隐极同步发电机，其功率角θ为20°，增加励磁使增加一倍，θ变为9.84°B异步电动机带恒转矩负载运行，电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩不变C异步电动机定子漏磁通是由定、转子磁动势共同产生的D直流电动机电磁转矩的作用方向与转子的旋转方向相反B多选答案选项电机空载运行时以下哪种损耗B.铁损耗C.附加损耗D.机械损耗BCD关于电机中的导电材料，以下正确的是A.电阻损耗小C.导电性能好D.一般选用紫铜线ACD关于同步电机的三种励磁状态，以下说法正确的是A.欠励磁状态，从电网吸收滞后的无功电D.过励磁状态，从电网输出滞后的无功电AD减小谐波的方法有A.采用斜槽B.采用分数槽绕组C.适当选择节距D.合理设计气隙磁场ABCD铁损耗主要由哪两部分损耗组成C.磁滞损耗D.涡流损耗CD同步发电机的不对称运行造成的不良影响包括A.转子附加损耗B.附加转矩C.发热D.振动ABCD以下哪种电机属于自励式直流电机A.并励式电机B.串励式电机D.复励式电机ABD异步电动机的调速方法主要分为A.变极调速B.变频调速C.变转差率调速ABC异步电动机有哪几种工作状态A.电动机状态B.发电机状态C.电磁制动状态ABC判断答案选项保持异步电动机磁通不变进行的变频调速是一种恒功率的调速方案。

西交《电机学》在线作业
试卷总分:100 得分:100
一、单选题(共20 道试题,共40 分)
1.铁心叠片越厚，其损耗（）。

A.越大；
B.越小；
C.不变；
D.不确定。

答案:A
2.{图}
A.A
B.B
C.C
D.D
答案:A
3.所谓调速性能好，是指电动机拖动机械负载的（）
A.转速变化范围广，速度变化连续易调
B.转速变化范围窄，速度不连续
C.其他都不正确
答案:A
4.变压器的其它条件不变，外加电压增加10℅，则原边漏抗X1，副边漏抗X2和励磁电抗Xm将（）。

A.不变
B.增加10%
C.减少10%（假设磁路不饱和）
D.增加2０%
答案:A
5.一台变比为k＝5的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为10，那么原边的励磁阻抗标幺值是（）。

A.10；
B.250；
C.0.4；
D.2。

答案:A
6.变压器短路试验时的损耗（）。

A.全部为铜耗
B.主要为铜耗
C.主要为铜耗，铁耗可以忽略
D.主要为铁耗，铜耗可以忽略。

西交《发电厂电气部分(高起专)》在线作业试卷总分：100 测试时间：--∙单选题∙多选题∙判断题一、单选题（共 26 道试题，共 52 分。

）V1. 屋外配电装置中隔离开关和互感器均采用（）A. 低式布置B. 中式布置C. 半高式布置D. 高式布置满分：2 分2. 断路器额定关合电流满足（）。

A. 不小于短路电流有效值即可B. 不大于短路电流有效值即可C. 不小于短路电流冲击值即可D. 不大于短路电流有效值即可满分：2 分3. 选用的电器额定电流不得低于所在回路各种可能运行方式下的持续工作电流，则发电机回路电流按（）选择。

A. 发电机铭牌标注的额定电流B. 1.05倍发电机铭牌标注的额定电流C. 1.1倍发电机铭牌标注的额定电流D. 1.2倍发电机铭牌标注的额定电流满分：2 分4. 电压互感器二次侧不容许短路是因为（）？A. 二次侧会出现过电压B. 二次侧短路会烧毁绕组C. 二次侧短路会烧毁仪表D. 电压互感器无效满分：2 分5. 断路器额定峰值耐受电流是说明断路器（）。

A. 开断短路电流的能力B. 承受短路电流热效应的能力C. 承受短路电流电动力的能力D. 关合短路不至于发生触头熔焊的能力满分：2 分6. 厂用电接线的基本形式是：A. 单母线不分段B. 双母线不分段C. 单母线按锅炉分段D. 双母线按锅炉分段满分：2 分7. 中小型水电站和变电所所用的屋外配电装一般采用（）布置方式？A. 低型B. 中型C. 高型D. 半高型满分：2 分8. 发电机额定电压为（）A. U Ge=U eB. U Ge=1.05U eC. U Ge=1.1U eD. 以上均不对满分：2 分9. 厂用电负荷按生产过程中的重要性可分为（）。

A. 4类B. 2类C. 5类D. 3类满分：2 分10. 根据各部分的功能不同可能会把具体的元件分解成若干部分的接线图是（）A. 归总式接线图B. 展开接线图C. 安装接线图D. 屏后接线图满分：2 分11. 电流互感器结构上的特点是（）A. 匝数多、导线细B. 匝数多、导线粗C. 匝数少、导线细D. 匝数少、导线粗满分：2 分12. 验算裸导体短路热效应的计算时间，采用（）。

其他系统西安交通大学电机学（高起专）所有答案直流电机运行时，电刷为了保持与换向片可靠接触，将与换向片一起旋转。

答案是：×直流电机的电枢在转子上，换向器在转子上，磁极在定子上。

答案是：√与直流电机类似，同步电机电枢磁动势总是与主磁极磁动势相垂直，即为交流电枢反应。

答案是：×由于电枢反应的补偿作用，同步发电机带电阻负载之后，其输出电压将不会有明显变化。

答案是：×由单相绕组的机械特性可以看出，在空载条件下，异步电动机可以自行起动答案是：×异步电机转差率为零的时候，转子中的电流将消失，因而电磁转矩也为零。

答案是：√异步电机在启动时刻，由于转速为零，可认为转差率为1。

（）答案是：√异步电动机仅有单相绕组时，在电动机内生成的磁动势为脉动磁动势，不会产生旋转磁场。

答案是：√时都允许直接起动。

答案是：√谐波磁动势和基波磁动势的脉振频率相同，但极对数高于基波磁动势。

答案是：√无论是星形连接还是三角形连接，对称条件下线电动势中都不存在3次谐波。

答案是：√无论是星形连接还是三角形连接，对称条件下线电动势中都不存在3次谐波。

答案是：√同步发电机带不同性质（感性或容性）的负载，电枢磁动势的旋转速度不同答案是：×同步电机中，空载电动势或空载电压就是由主磁极产生的电动势，无论空载或负载，只要转速恒定，励磁电流不变，空载电动势就不变。

答案是：√双笼型或深槽型转子感应电动机利用集肤效应改善起动性能。

答案是：√三相异步电动机的旋转方向决定于定子绕组中通入的三相电流的相序。

答案是：√三相异步电动机的变极调速只能用在笼型转子电动机上。

答案是：√三相异步电动机当转子不动时，转子绕组电流的频率与定子电流的频率相同。

（）答案是：√若感应电动机的漏抗增大，则其起动转矩降低，最大转矩不变。

答案是：×如果忽略电枢的铜耗，同步发电机的电磁功率可近似等于输出功率。

答案是：√漏磁通比例小，并且没有用处，所以分析电机时一般忽略漏磁通。

西交《电机学（高起专）》在线作业一、单选题（共20 道试题，共80 分。

）1. 一台变压器进行空载实验，当高压侧加额定电压或低压侧加额定电压分别进行测量，所得空载损耗（）。

A. 前者大B. 后者大C. 相等D. 不能这样测正确答案：C 满分：4 分得分：42. 若要改变并励直流发电机的电枢两端的正负极性，则采用的方法应为（）。

A. 改变励磁绕组的接线B. 改变电枢绕组接线C. 改变原动机的转向D. 即改变原动机转向又改变励磁绕组的接线正确答案：D 满分：4 分得分：43. 一台三相变压器，SN=20kV A，U1N/U2N=1000/400V，Y，d接法，当此变压器额定运行时，二次侧的每相电流值为（）A. 50AB. 28.87AC. 16.67A正确答案：C 满分：4 分得分：44. 若在启动笼型异步电动机时，定子绕组中外串电阻增大时，则Tst和Ist分别为（）A. 增大，减小B. 减小，增大C. 减小，减小D. 增大，增大正确答案：C 满分：4 分得分：45. 三相交流电机的定子合成磁势为圆形旋转磁势，其幅值表达式中的电流I1为（）A. 每相电流的最大值B. 每相电流的有效值C. 线电流D. 三相电流的代数和正确答案：B 满分：4 分得分：46. 某一台三角形接线的交流电机的定子对称三相绕组，当点机运行时有一相绕组断线时，产生的基波磁势性质是（）磁势。

A. 椭圆形旋转B. 脉振C. 圆形旋转正确答案：A 满分：4 分得分：47. 直流发电机电刷在与位于几何中线上的导体相接触的位置，若磁路不饱和，这时电枢反应是（）。

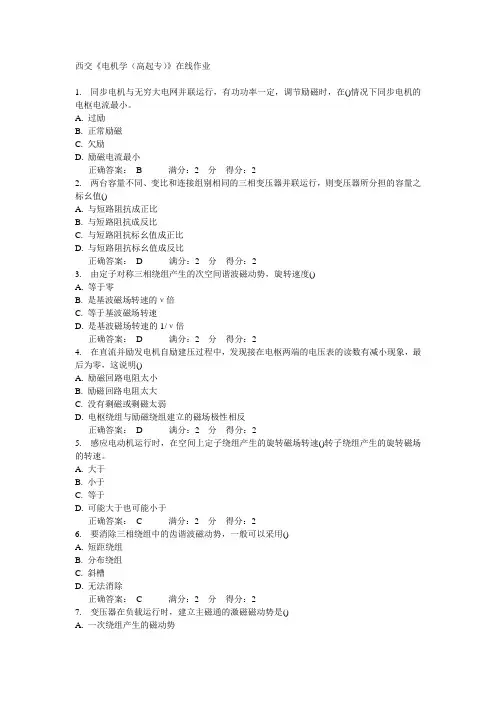

西交《电机学（高起专）》在线作业
1. 同步电机与无穷大电网并联运行，有功功率一定，调节励磁时，在()情况下同步电机的电枢电流最小。

A. 过励
B. 正常励磁
C. 欠励
D. 励磁电流最小
正确答案：B 满分：2 分得分：2
2. 两台容量不同、变比和连接组别相同的三相变压器并联运行，则变压器所分担的容量之标幺值()
A. 与短路阻抗成正比
B. 与短路阻抗成反比
C. 与短路阻抗标幺值成正比
D. 与短路阻抗标幺值成反比
正确答案：D 满分：2 分得分：2
3. 由定子对称三相绕组产生的次空间谐波磁动势，旋转速度()
A. 等于零
B. 是基波磁场转速的ν倍
C. 等于基波磁场转速
D. 是基波磁场转速的1/ν倍
正确答案：D 满分：2 分得分：2
4. 在直流并励发电机自励建压过程中，发现接在电枢两端的电压表的读数有减小现象，最后为零，这说明()
A. 励磁回路电阻太小
B. 励磁回路电阻太大
C. 没有剩磁或剩磁太弱
D. 电枢绕组与励磁绕组建立的磁场极性相反
正确答案：D 满分：2 分得分：2
5. 感应电动机运行时，在空间上定子绕组产生的旋转磁场转速()转子绕组产生的旋转磁场的转速。

A. 大于
B. 小于
C. 等于
D. 可能大于也可能小于
正确答案：C 满分：2 分得分：2
6. 要消除三相绕组中的齿谐波磁动势，一般可以采用()
A. 短距绕组
B. 分布绕组
C. 斜槽
D. 无法消除
正确答案：C 满分：2 分得分：2
7. 变压器在负载运行时，建立主磁通的激磁磁动势是()
A. 一次绕组产生的磁动势。

《电机学(高起专)》习题一、单选题1、一台三相电力变压器，S N=20kV A, U1N/U2N=10000V/400V，采用Yd(星形/三角形)连接，当此变压器额定运行时，二次侧每相电流为( D )A(A) 50; (B) 28.87; (C) 2; (D) 16.67;2、升压变压器一次绕组的每匝电动势(A)二次绕组的每匝电动势。

(A) 等于(B) 大于(C) 小于(D) 不能确定3、如果变压器的电压和频率都增加5%，穿过铁心线圈的主磁通将(C)(A) 增加(B) 减小(C) 基本不变4、一台三相电力变压器，二次侧带对称负载运行时的端电压恰好等于变压器二次侧的空载电压，则该负载一定是(C)。

(A) 纯电阻负载(B) 电感性负载(C) 电容性负载(D) 无法判断5、三相异步电动机最大转矩的大小与(B)。

(A)转子电阻无关；(B)转子电阻有关；(C)转子漏电抗成正比；(D)转子漏电抗成反比。

6、同步电机三相突然短路时(D)。

(A) 三相短路电流的稳态值中，除了周期性分量外，还含有非周期性分量(B) 三相短路电流的每相瞬态电流中一定都含有非周期分量(C) 三相短路电流的每相瞬态电流中不含有非周期分量(D) 三相短路电流的每相瞬态电流中不一定都含有非周期分量7、一台50Hz的三相异步电动机，额定转速为720 r/min，则电动机的同步转速为(A)r/min(A) 750 (B) 720 (C) 600 (D) 10008、由定子对称三相绕组产生的次空间谐波磁动势，旋转速度(D)。

(A) 等于零(B) 是基波磁场转速的ν倍(C) 等于基波磁场转速(D)是基波磁场转速的1/ν倍9、异步电动机带恒转矩负载运行，电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩(C)(A) 变小(B) 变大(C) 不变(D) 不确定10、如果一台三相感应电动机运行时的转差率为0.25，则此时通过气隙传递的功率有(A)(A) 25%是转子铜耗(B) 75%是转子铜耗(C) 25%是定子铜耗(D) 75%是输出功率11、异步电动机运行时，总要从电网吸收一个(B)的无功功率。

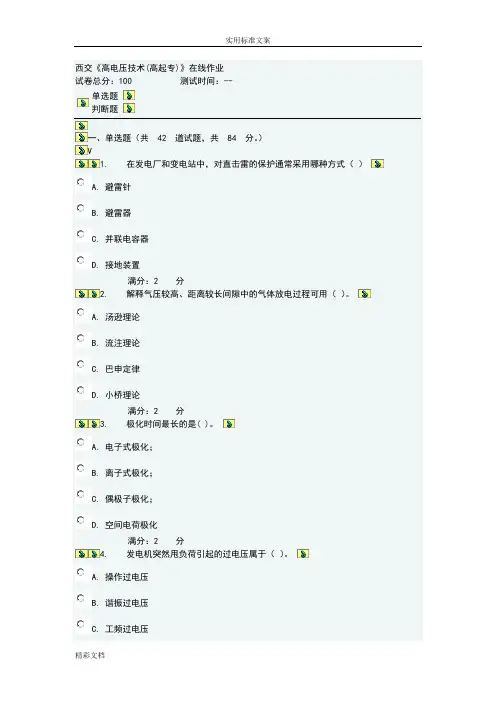

单选题判断题一、单选题（共V1.A.B.C.D.2.A.B.C.D.3.A.B.C.D.4.A.B.C.D. 暂时过电压满分：2 分5. 下列的仪器及测量系统中，不能用来测量直流高电压的是（）A. 球隙B. 电容分压器配用低压仪表C. 静电电压表D. 高阻值电阻串联微安表满分：2 分6. 流注理论比汤逊理论多考虑了( ) 。

A. 碰撞游离B. 表面游离C. 热游离D. 电荷畸变电场满分：2 分7. 测量电气设备绝缘的tgδ时应加（）。

A. 直流电压B. 交流电压C. 雷电冲击电压D. 任意电压满分：2 分8. 直配发电机母线装设电容器的目的是（）A. 限制雷电流的大小B. 降低侵入波陡度C. 降低侵入波的幅值D. 抬高电缆首端冲击电压满分：2 分9. 导线上出现冲击电晕后，使（）A. 导线的波阻抗增大B. 导线的波速增大C. 行波的幅值增大D. 导线的耦合系数增大满分：2 分10. 我国国家标准规定的雷电冲击电压标准波形通常可以用符号（）表示。

A. (1.2±30%)μsB. (50±30%)μsC. 1.2/50μsD. (1.2±20%)μs满分：2 分11. 冲击系数是（）冲击放电电压与静态放电电压之比。

A. 25%B. 50%C. 75%D. 100%满分：2 分12. 波阻抗为Z的线路末端接负载电阻R，且R＝Z，入射电压U0到达末端时，波的折反射系数为（）。

A. 折射系数α＝1，反射系数β＝0B. 折射系数α＝－1，反射系数β＝1C. 折射系数α＝0，反射系数β＝1D. 折射系数α＝1，反射系数β＝－1满分：2 分13. 彼得逊等值电路可用来计算（）A. 一次折射电压；B. 一次反射电压；C. 多次折射电压；D. 多次反射电压满分：2 分14. SF6气体具有较高绝缘强度的主要原因之一是（）。

A. 无色无味性B. 不燃性C. 无腐蚀性D. 电负性满分：2 分15. 以下哪种材料具有憎水性（）。

《电机学》（高起专）习题答案一、单选题1、并励直流发电机的额定功率P N等于（C ）A. U N I N‧ηNB. E a I aC. U N I N2、直流电动机电磁转矩的作用方向与转子的旋转方向( B )。

A.无关B.相反C.相同D.垂直3、直流电动机降压调速后稳定后，若磁场及负载转矩不变，则（B）不变。

A.输入功率B.电枢电流C.输出功率D.转速4、他励直流电动机拖动恒转矩负载进行串电阻调速，调速前后的电枢电流分别为I1和I2，那么两者之间的关系为：（B）A. I1 < I2B. I1 = I2C. I1 > I2D.不确定5、直流电动机采用降低电源电压的方法起动，其目的是：（B）A.为了使起动过程平稳B.为了减小起动电流C.为了减小起动转矩D.为了减小电压6、在直流电机中，增加电枢线圈的数量，可以使电磁转矩中的脉动( B )A.增大;B.减小C.不变D.不确定7、变压器负载电流不变时，功率因数越大，其效率（D）。

A.越大B.越小C.不变D.与铁损耗、铜损耗比值有关8、直流电动机启动时，随着转速的升高，电枢电流由大变小的原因是( A )A.Ea增大B. Ea减小C.Ea反向9、一台并励直流电动机空载运行时，若不慎将励磁回路断开，电机转速将( C )A. 升到某一值后稳定运行;B. 减速后停转;C. 增加到不允许的值即“飞车”;D. 原速运行。

10、某他励直流发电机空载运行，调节励磁电流为2.0A时能建立额定电压220V，若原动机使不变；将上升到4.0A，则能建立的电压值为( B )A. 440VB.大于220VC.小于440VD. 220V11、直流电动机降压调速稳定后，若磁场及负载转矩不变，则( B )不变A.输入功率B.电枢电流C.输出功率D.转速12、直流发电机电刷在与位于几何中线上的导体相接触的位置，若磁路不饱和，这时电枢反应是( C )A.增磁B.去磁C.不增磁也不去磁D.前极端去磁后极端不变13、变压器铁耗与铜耗相等时效率最大，设计电力变压器时应使铁耗（C）铜耗。
