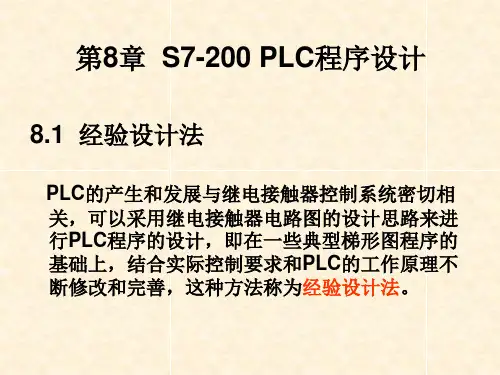

S7-200_PLC程序设计

天塔之光PLC控制程序编写复杂 / 主程序 (OB1)
块：
主程序
作者：
创建时间： 2015. 06.03
修改时间： 2015. 06.03
17:05:1 0 17:56:3 2
符号
变量 类型 TEMP TEMP TEMP TEMP
数据 类型
注释
程序 注释
网络 1 网络标题
1、按下 启动 按钮 ，彩灯 L1、L3、L5、L7点亮 ， 2、1S后彩 灯L1、L3、L5、L7熄灭 ；同时 彩灯 L2、L4、L6、L8点亮 ， 3、1S后彩 灯L2、L4、L6、L8熄灭 ，同时 彩灯 L1、L3、L5、L7点亮 4、以后 照此 循环 下去 。
符号 EN
子程 序注 释 网络 1 网络标题 网络 注释
变量 类型 IN IN IN_OUT OUT TEMP
数据 类型 BOOL
注释
3/4
天塔之光PLC控制程序编写复杂 / INT_0 (INT0)
块：
INT_0
作者：
创建时间： 2015. 06.03
修改时间： 2015. 06.03
17:05:1 0 17:55:3 6
I0.0
T37
3
/
T37
Q0.5
/
T37
Q0.7
/
T38
T37
/
IN
TON
30 PT 100 ms
1/4
天塔之光PLC控制程序编写复杂 / 主程序 (OB1)
网络 2
2、1S后彩 灯L1、L3、L5、L7熄灭 ；同时 彩灯 L2、L4、L6、L8点亮 ， 3、1S后彩 灯L2、L4、L6、L8熄灭 ，同时 彩灯 L1、L3、L5、L7点亮 4、以后 照此 循环 下去 。

说明： 根据控制要求，程序在 M0.1 处应该输出 Q0.1,在 M0.2 处也应该输出 Q0.1 如果在 M0.1 及 M0.2 处直接输出 Q0.1,则就范了上面程序双线圈错误， 因此在需要输出 Q0.1 的地方，输出不同的中间继电器，然后把中间继电器的常 开点并联起来，再集中输出一个 Q0.1 的线圈，这样就能避免双线圈的问题。 或者下面的程序也能正确的满足控制要求：
分析： 若 A 先按下按钮， 则 Q0.1 灯要亮， 并且一直亮， 直到主持人按下复位按钮 I0.0， 灯才会灭。其他人按下按钮，对应的灯也不会亮。 若 B 先按下按钮， 则 Q0.2 灯要亮， 并且一直亮， 直到主持人按下复位按钮 I0.0， 灯才会灭。其他人按下按钮，对应的灯也不会亮。 同理，C、D 一样 以下程序是分析后得出的：
地址：苏州吴中宝丰路 1 号
咨询： 400-8169-114
苏州天天自动化 PLC 培训中心

触点指令应用案例 3：
用一个按钮（I0.1）来控制三个输出（Q0.1、Q0.2、Q0.3） 。 当 Q0.1、Q0.2、Q0.3 都为 OFF 时，按第一下 I0.1，则 Q0.1 变为 ON， 按第二下 I0.1，则 Q0.1、Q0.2 变为 ON， 按第三下 I0.1，则 Q0.1、Q0.2、Q0.3 都变 ON 按第四下 I0.1，则 Q0.1、Q0.2、Q0.3 都变为 OFF 状态。 按第五下 I0.1，重复执行如上动作。 试用两种不同的程序设计方法设计其梯形图程序。 以下是分析后得出的程序：
上图梯形图中，”N”此条件只有当 I0.0 由接通→断开的瞬间（也就是上面波形 图中的过程 4 这个状态时）才会接通，其他时刻都不会接通。
应用案例 1：每按一下 I0.1 按钮，变量存储器的数值加 1

任务二 S7-200 PLC编程实训2.1 智力竞赛抢答器控制2.1.1实训目的1.进一步熟悉S7-200PLC的逻辑指令、定时器指令。

2.学会运用典型的梯形图，编制简单的PLC应用程序。

3.进一步掌握编程软件的使用方法和调试程序的方法。

2.1.2项目描述智力竞赛抢答器控制要求如下：参加智力竞赛的A、B、C三组的桌上各有一只抢答按钮，分别为SB1、SB2和SB3，用3盏灯HL1～HL3显示他们的抢答信号。

当主持人接通抢答允许按钮SB0后，允许抢答指示灯亮，抢答开始。

最先按下按钮的抢答者对应的灯亮，与此同时，应禁止另外两个抢答者的灯亮，指示灯在主持人按下复位按钮SB4后熄灭。

任务2. 复杂智力竞赛抢答器的程序设计与调试复杂智力竞赛抢答器控制要求如下：主持人一个开关控制三个抢答桌。

主持人说出题目后，哪组先按按钮，哪组桌子上的灯即亮。

这时主持人按按钮后灯才熄灭，否则一直亮着。

三个抢答桌的按钮是这样安排的：一个抢答桌上是儿童组，桌上有两个按钮，是并联形式，无论按哪一只，桌上的灯都亮；大人组的桌子上也有两个按钮，是串联形式，只有两个按钮都按下，桌上的灯才亮；中学生组桌上只有一个按钮，且只有一个人，一按灯即亮。

当主持人将开关处于开状态时，10s 之内若有人抢答按按钮，电铃响。

2.1.5实训步骤及要求1.简单智力竞赛抢答器程序设计与调试（1）分配输入输出地址，画PLC外部接线图（2）设计程序（3）运行调试2.复杂智力竞赛抢答器的程序设计与调试（1）根据控制要求，分析需要哪些输入输出设备并列出I/O 分配表，画出PLC的外部接线图。

（2）编写梯形图（3）下载程序到PLC进行联机调试。

2.2.6思考题①在任务1、2中若抢答的组数为4组，程序该如何修改？②在任务2中若某组抢答了，如何给他进行加分和减分，谈谈自己的想法。

③如果要使用LED显示其抢答的组号，应如何设计程序？2.2 自动门控制系统2.2.1实训目的1.熟悉并理解基本逻辑指令的应用。
