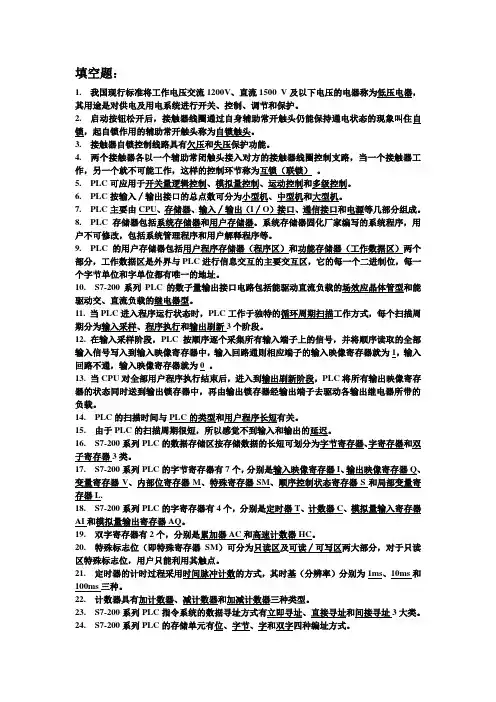

填空题：
1. 我国现行标准将工作电压交流1200V、直流1500
V及以下电压的电器称为低压电器，其用途是对供电及用电系统进行开关、控制、调节和保护。
2. 启动按钮松开后，接触器线圈通过自身辅助常开触头仍能保持通电状态的现象叫住自锁，起自锁作用的辅助常开触头称为自锁触头。
3. 接触器自锁控制线路具有欠压和失压保护功能。
4.
两个接触器各以一个辅助常闭触头接入对方的接触器线圈控制支路，当一个接触器工作，另一个就不可能工作，这样的控制环节称为互锁（联锁） 。
5.
PLC可应用于开关量逻辑控制、模拟量控制、运动控制和多级控制。
6.
PLC按输入∕输出接口的总点数可分为小型机、中型机和大型机。
7. PLC主要由CPU、存储器、输入∕输出（I∕O）接口、通信接口和电源等几部分组成。
8. PLC存储器包括系统存储器和用户存储器。系统存储器固化厂家编写的系统程序，用户不可修改，包括系统管理程序和用户解释程序等。
9. PLC的用户存储器包括用户程序存储器（程序区）和功能存储器（工作数据区）两个部分，工作数据区是外界与PLC进行信息交互的主要交互区，它的每一个二进制位，每一个字节单位和字单位都有唯一的地址。
10. S7-200系列PLC的数子量输出接口电路包括能驱动直流负载的场效应晶体管型和能驱动交、直流负载的继电器型。
11. 当PLC进入程序运行状态时，PLC工作于独特的循环周期扫描工作方式，每个扫描周期分为输入采样、程序执行和输出刷新3个阶段。
12. 在输入采样阶段，PLC按顺序逐个采集所有输入端子上的信号，并将顺序读取的全部输入信号写入到输入映像寄存器中，输入回路通则相应端子的输入映像寄存器就为1，输入回路不通，输入映像寄存器就为0 。
13. 当CPU对全部用户程序执行结束后，进入到输出刷新阶段，PLC将所有输出映像寄存器的状态同时送到输出锁存器中，再由输出锁存器经输出端子去驱动各输出继电器所带的负载。
S7-200系列PLC CPU技术规范
一、CPU技术规范
技术规范 CPU221 CPU222 CPU224 CPU224XP CPU226
存储器特性
存储器用户程序大小
•运行模式下编辑
•非运行模式下编辑
4096字节
4096字节
4096字节
4096字节
8192字节
12288字节
12288字节
16384字节
16384字节
24576字节
用户数据 2048字节 2048字节 8192字节 10240字节 10240字节
掉电保持（超级电容） 50小时/典型值（40°C时最少8小时） 50小时/典型值（40°C时最少8小时） 100小时/典型值（40°C
时最少70小时） 100小时/典型值（40°C
时最少70小时） 100小时/典型值（40°C时最少70小时）
(可选电池) 200天/典型值 200天/典型值 200天/典型值 200天/典型值 典型值200天
本机I/O特性
本机数字量I/O 6输入/4输出 8输入/6输出 14输入/10输出 14输入/10输出 24输入/16输出
本机模拟量I/O 无 无 无 2输入/1输出 无
数字I/O映象区 256(128输入/128输出)
模拟I/O映象区 无 32(16 输入/16
输出) 64(32 输入/32 输出)
允许最大的扩展I/O模块 无 2 个模块 7个模块 7个模块 7个模块
允许最大的智能模块 无 2 个模块 7个模块 7个模块 7个模块
脉冲捕捉输入 6 8 14 14 24 高速计数器总数
•单相计数器
•两相计数器 总共4个计数器
4个30kHz
2个20kHz 总共4个计数器
4个30kHz
2个20kHz 总共6个计数器
6个30kHz
4个20kHz 总共6个计数器
4个30kHz
2个200kHz
3个20kHz
1个100kHz 总共6个计数器
6个30kHz
4个20kHz
脉冲输出 2个20kHz
S7-200系列PLC
一、CPU技术规范
技术规范 CPU221 CPU222 CPU224 CPU224XP CPU226
存储器特性
存储器用户程序大小
•运行模式下编辑
•非运行模式下编辑
4096字节
4096字节
4096字节
4096字节
8192字节
12288字节
12288字节
16384字节
16384字节
24576字节
用户数据 2048字节 2048字节 8192字节 10240字节 10240字节
掉电保持（超级电容） 50小时/典型值（40°C时最少8小时） 50小时/典型值（40°C时最少8小时） 100小时/典型值（40°C
时最少70小时） 100小时/典型值（40°C
时最少70小时） 100小时/典型值（40°C时最少70小时）
(可选电池) 200天/典型值 200天/典型值 200天/典型值 200天/典型值 典型值200天
本机I/O特性
本机数字量I/O 6输入/4输出 8输入/6输出 14输入/10输出 14输入/10输出 24输入/16输出
本机模拟量I/O 无 无 无 2输入/1输出 无
数字I/O映象区 256(128输入/128输出)
模拟I/O映象区 无 32(16 输入/16
输出) 64(32 输入/32 输出)
允许最大的扩展I/O模块 无 2 个模块 7个模块 7个模块 7个模块
允许最大的智能模块 无 2 个模块 7个模块 7个模块 7个模块
脉冲捕捉输入 6 8 14 14 24
高速计数器
总数
•单相计数器
•两相计数器 总共4个计数器
4个30kHz
2个20kHz 总共4个计数器
4个30kHz
2个20kHz 总共6个计数器
6个30kHz
4个20kHz 总共6个计数器
4个30kHz
2个200kHz
3个20kHz
1个100kHz 总共6个计数器
6个30kHz
填空题：
1. 我国现行标准将工作电压交流1200V、直流1500 V及以下电压的电器称为低压电器，其用途是对供电及用电系统进行开关、控制、调节和保护。
2. 启动按钮松开后，接触器线圈通过自身辅助常开触头仍能保持通电状态的现象叫住自锁，起自锁作用的辅助常开触头称为自锁触头。
3. 接触器自锁控制线路具有欠压和失压保护功能。
4. 两个接触器各以一个辅助常闭触头接入对方的接触器线圈控制支路，当一个接触器工作，另一个就不可能工作，这样的控制环节称为互锁（联锁） 。
5. PLC可应用于开关量逻辑控制、模拟量控制、运动控制和多级控制。
6. PLC按输入∕输出接口的总点数可分为小型机、中型机和大型机。
7. PLC主要由CPU、存储器、输入∕输出（I∕O）接口、通信接口和电源等几部分组成。
8. PLC存储器包括系统存储器和用户存储器。系统存储器固化厂家编写的系统程序，用户不可修改，包括系统管理程序和用户解释程序等。
9. PLC的用户存储器包括用户程序存储器（程序区）和功能存储器（工作数据区）两个部分，工作数据区是外界与PLC进行信息交互的主要交互区，它的每一个二进制位，每一个字节单位和字单位都有唯一的地址。
10. S7-200系列PLC的数子量输出接口电路包括能驱动直流负载的场效应晶体管型和能驱动交、直流负载的继电器型。
11. 当PLC进入程序运行状态时，PLC工作于独特的循环周期扫描工作方式，每个扫描周期分为输入采样、程序执行和输出刷新3个阶段。
12. 在输入采样阶段，PLC按顺序逐个采集所有输入端子上的信号，并将顺序读取的全部输入信号写入到输入映像寄存器中，输入回路通则相应端子的输入映像寄存器就为1，输入回路不通，输入映像寄存器就为0 。
13. 当CPU对全部用户程序执行结束后，进入到输出刷新阶段，PLC将所有输出映像寄存器的状态同时送到输出锁存器中，再由输出锁存器经输出端子去驱动各输出继电器所带的负载。
