STM8L15X中文数据手册复习过程

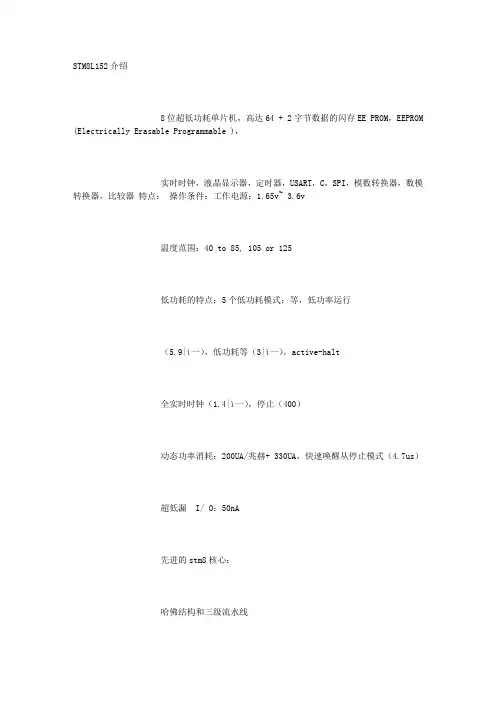

STM8L152介绍8位超低功耗单片机，高达64 + 2字节数据的闪存EE PROM，EEPROM (Electrically Erasable Programmable )，实时时钟，液晶显示器，定时器，USART，C，SPI，模数转换器，数模转换器，比较器特点：操作条件：工作电源：1.65v~ 3.6v温度范围：40 to 85, 105 or 125低功耗的特点：5个低功耗模式：等，低功率运行（5.9|ì一），低功耗等（3|ì一），active-halt全实时时钟（1.4|ì一），停止（400）动态功率消耗：200UA/兆赫+ 330UA，快速唤醒从停止模式（4.7us）超低漏 I/ O：50nA先进的stm8核心：哈佛结构和三级流水线最大频率：16条16mhz，相关峰最多40个外部中断源复位和供应管理：低功率，超安全欠压复位5可编程阈值超低功率POR /PDR(通电复位/Protection（保护）、Detection（检测）、Response（响应）)可编程电压检测器（Programmable voltage detector (PVD)）时钟管理32kHz和1-16MHz晶体振荡器工厂校准的内部16MHz RC和38kHz的低功耗RC时钟安全系统低功耗RTCBCD日历，闹钟中断，数字校准+ / - 0.5ppm的准确度先进的防篡改检测DMA4个通道。

ADC，DAC的，SPIS，我2C，USART接口，定时器，1路。

存储器到存储器的 LCD：8x40或4x44瓦特/升压转换器12位ADC1 Msps/28渠道温度。

传感器和内部参考。

电压记忆高达64 KB的快闪记忆体高达2KB的数据EEPROM，ECC和RWW 灵活的读/写保护模式高达4 KB的RAM2x12位DAC（双模式）与输出缓冲器。

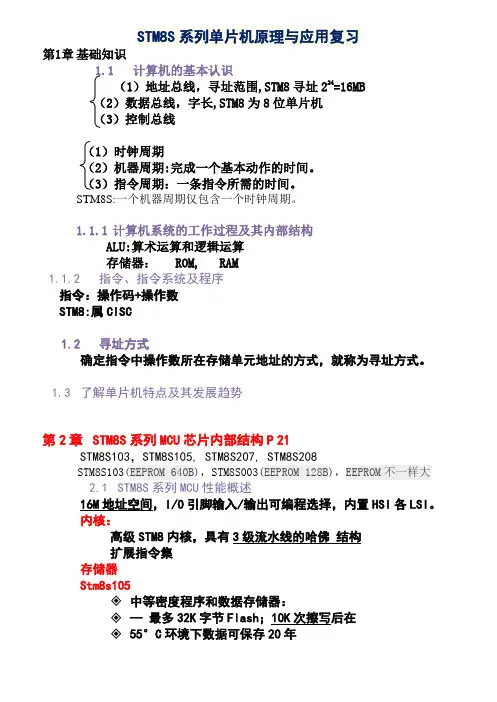

STM8S系列单片机原理与应用复习第1章基础知识1.1计算机的基本认识(11)地址总线，寻址范围,STM8寻址2陀16MB y (2)数据总线，字长,STM8为8位单片机J3)控制总线Q)时钟周期Y(2)机器周期:完成一个基本动作的时间。

1(3)指令周期：一条指令所需的时间。

STM8S: 一个机器周期仅包含一个时钟周期。

1. 1. 1计算机系统的工作过程及其内部结构ALU:算术运算和逻辑运算存储器：ROM, RAM1.1.2指令、指令系统及程序指令：操作码+操作数STM8:属CISC1?2寻址方式确定指令中操作数所在存储单元地址的方式，就称为寻址方式。

2.4 了解单片机特点及其发展趋势第2章STM8S系列MCU芯片内部结构P21STM8S103, STM8S105, STM8S207, STM8S208STM8S103(EEPR0M 64kB), STM8S003(EEPROM 128kB), ID2. 1 STM8S系列MCU性能概述16M地址空间,I/O引脚输入/输出可编程选择，内置HSI各LSI。

内核:高级STM8内核，具有3级流水线的哈佛结构扩展指令集存储器@中等密度程序和数据存储器：@ —最多32K字节Flash； 10K次擦写⑥55° C环境下数据可保存20年◎—数据存储器：多达1K字节真正的数据EEPROM；可达塑万次擦写@ RAM：多达2K字节时钟、复位和电源管理⑥3.L5.5V工作电压，内核电压 1.8V, Vcap⑥灵活的时钟控制，4个主时钟源⑥-低功率晶体振荡器⑥-外部时钟输入⑥-用户可调整的内部16MHz RC令-内部低功耗128kHz RC⑥带有时钟监控的时钟安全保障系统电源管理：⑥-低功耗模式（等待.活跃停机、停机）@ -外设的时钟可单独关闭⑥　永远打开的低功耗上电和掉电复位中断管理⑥带有32个中断的嵌套中断控制器⑥6个外部中断向量,最多37个外部中断定时器2个16位通用定时器，带有2+3个CAPCOM通道（IC、0C或PWM)@高级控制定时器：16位，4个CAPCOM◎通道，3个互补输出，死区插入和灵活的自动唤醒定时器2个看门狗定时器：窗口看门狗和独立看门狗通信接口⑥带有同步时钟输出的UART ,智能卡，红外IrDA, LIN接口<$> SPI 接口最高到8Mb i t/s⑥12C接口最高到400Kb i t/s2. 2 STM8S系列MCU内部结构P222. 2. 1 STM8 内核CPU P24PC 为24位，可寻址224=1 6Mb累加器(A),堆栈指针(SP),索引寄存器(X 和Y), 条件码寄存器(CC):令V: Overflow H: Half-carry令 N: NegativeZ: Zero令C: Carry? IO, 11: interruptmasklevel 0, 12.2.2 STM8S 封装与引脚排列2.3掌握通用I/O 口GPIO 初始化P31?可选择的输出模式：推挽式输出和开漏输出PB_DDR, PB_CR1,PB_CR22. 3. 1 2.3.2 2.3.3 2.3.4I/O 引脚结构I/O 端口数据寄存器与控制寄存器输入模式输出模式每一个端口都有一个输出数据寄存器(ODR), 一个引脚输入寄存器(IDR)和一个数据方向寄存器(DDR)总是同相关的。

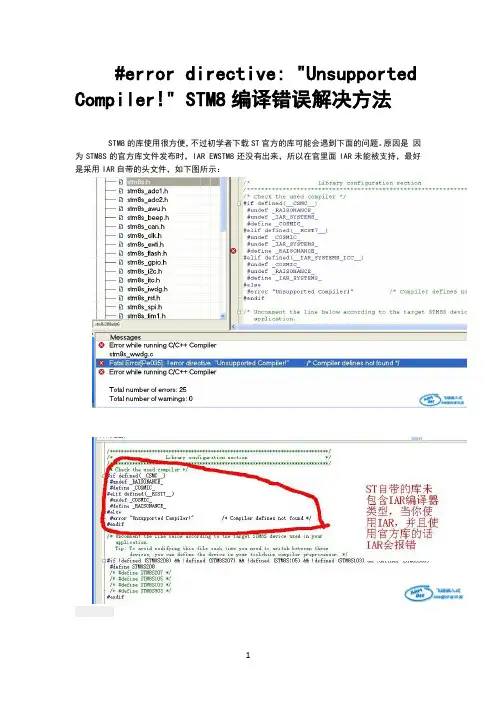

#error directive: "Unsupported Compiler!" STM8编译错误解决方法STM8的库使用很方便，不过初学者下载ST官方的库可能会遇到下面的问题。

原因是因为STM8S的官方库文件发布时，IAR EWSTM8还没有出来，所以在官里面IAR未能被支持，最好是采用IAR自带的头文件，如下图所示：IAR自带的头文件目录，请以你自己的安装目录下查时钟控制STM8的钟控制器功能强大而且灵活易。

现以STM8L101xx单片机的时钟树为例，时钟树如下图所示：HSI 高速接口时钟源LSI 低速接口时钟源从时钟树来看，fCPU 的时钟来源是fMASTER 时钟；fMASTER的时钟源有三个可以选择：fHSI。

fHSI来自于内部的时钟；fHSIDIV来自于内部16MHz RC的时钟源；fLSI来自于内部38KHz RC时钟源。

TIMER2TIM时基单元，如下图所示：计数器使用内部时钟(fMA STER) ，由CK_PSC提供，并经过预分频器分频产生计数器时钟CK_CNT。

计数器时钟频率的计算公式：fCK_CNT = fCK_PSC/2(PSCR[2:0])中断向量表串口uart 学习STM8L101f3p6 有一个串口如图本历程基于库操作不讨论具体寄存器操作有兴趣的同学可以自行参考编程手册下面看一下手册的了解一下特点本人英语是个小白只可意会不可言传了内部结构了由于是基于库函数的所以不做寄存器的分析了库函数的好处就是可以在不了解单片机寄存器的前提下可以快速开发应用下面举个例子波特率 9600 8位字长停止位一位无校验串口模式为收发模式查询发送中断接收在初始化串口之前应该先初始化串口对应的IO口由手册可知串口对应的IO为PC2（USART_RX）和PC3（USART_TX）。

首先宏定义下IO 方便理解和配置#define TXD_GPIO_PORT GPIOC#define RXD_GPIO_PORT GPIOC#define TXD_GPIO_PINS GPIO_Pin_3#define RXD_GPIO_PINS GPIO_Pin_2初始化IOTxD 配置成输出上拉高速模式RxD 配置成输入上拉无中断模式GPIO_Init(TXD_GPIO_PORT, TXD_GPIO_PINS, GPIO_Mode_Out_PP_High_Fast);GPIO_Init(RXD_GPIO_PORT, RXD_GPIO_PINS, GPIO_Mode_In_PU_No_IT);接下来打开串口模块时钟（之前就是忘配置这个功能所以一直不好使）CLK_PeripheralClockConfig(CLK_Peripheral_USART, ENABLE);配置串口详细的功能USART_Init((u32)9600, USART_WordLength_8D, USART_StopBits_1, USART_Parity_No, (USART_Mode_TypeDef)(USART_Mode_Rx | USART_Mode_Tx));开启接收中断USART_ITConfig(USART_IT_RXNE, ENABLE); //开启接收中断打开串口USART_Cmd(ENABLE);最后在开启总中断就可以啦enableInterrupts(); /* 开启总中断 */发个数据UART_SendString("This is a UART Demo \r\n");哈哈好使下面是完整的功能函数/********************************************************************** ********** 名称: Uart_Init* 功能: UART2初始化操作* 形参: 无* 返回: 无* 说明: 无*************************************************************************** ***/void Uart_Init(void){GPIO_Init(TXD_GPIO_PORT, TXD_GPIO_PINS, GPIO_Mode_Out_PP_Low_Fast);GPIO_Init(RXD_GPIO_PORT, RXD_GPIO_PINS, GPIO_Mode_In_PU_No_IT);// GPIO_ExternalPullUpConfig(GPIOC,GPIO_Pin_3|GPIO_Pin_4, ENABLE);CLK_PeripheralClockConfig(CLK_Peripheral_USART, ENABLE);USART_DeInit(); /* 将寄存器的值复位 *//** 将UART2配置为：* 波特率 = 9600* 数据位 = 8* 1位停止位* 无校验位* 使能接收和发送*/USART_Init((u32)9600, USART_WordLength_8D, USART_StopBits_1, \USART_Parity_No, (USART_Mode_TypeDef)(USART_Mode_Rx |USART_Mode_Tx));USART_ITConfig(USART_IT_RXNE, ENABLE); //开启接收中断USART_Cmd(ENABLE);enableInterrupts(); /* 开启总中断 */}11。

✧─数据存储器：多达1K字节真正的数据EEPROM；可达30万次擦写✧RAM：多达2K字节时钟、复位和电源管理✧ 3.0~5.5V工作电压，内核电压1.8V✧灵活的时钟控制，4个主时钟源✧–低功率晶体振荡器✧–外部时钟输入✧–用户可调整的内部16MHz RC✧–内部低功耗128kHz RC✧带有时钟监控的时钟安全保障系统电源管理：✧–低功耗模式(等待、活跃停机、停机)✧–外设的时钟可单独关闭✧永远打开的低功耗上电和掉电复位中断管理✧带有32个中断的嵌套中断控制器✧ 6个外部中断向量，最多37个外部中断定时器✧2个16位通用定时器，带有2+3个CAPCOM通道(IC、OC 或PWM)✧高级控制定时器：16位，4个CAPCOM✧通道，3个互补输出，死区插入和灵活的自动唤醒定时器✧2个看门狗定时器：窗口看门狗和独立看门狗通信接口✧带有同步时钟输出的UART ，智能卡，红外IrDA，LIN接口✧SPI接口最高到8Mbit/s✧I2C接口最高到400Kbit/s2.2 STM8S系列MCU内部结构 P222.2.1 STM8内核CPU P24PC为24位，可寻址224＝16Mb累加器(A) ,堆栈指针(SP),索引寄存器(X和Y),条件码寄存器(CC):2.2.2 STM8S封装与引脚排列2.3掌握通用I/O口GPIO初始化P31●可选择的输入模式：悬空输入（缺省状态）和带上拉输入●可选择的输出模式：推挽式输出和开漏输出PB_DDR,PB_CR1,PB_CR22.3.1 I/O引脚结构2.3.2 I/O端口数据寄存器与控制寄存器2.3.3输入模式2.3.4输出模式每一个端口都有一个输出数据寄存器 (ODR)，一个引脚输入寄存器(IDR)和一个数据方向寄存器(DDR) 总是同相关的。

控制寄存器1(CR1)和控制寄存器2(CR2)用于对输入/输出进行配置。

任何一个I/O引脚可以通过对DDR,ODR,CR1和CR2寄存器的相应位进行编程来配置。

本参考手册的目标应用程序开发人员。

它提供了完整的信息如何使用stm8l05xx，stm8l15xx 和stm8l16xx微控制器的存储器和外围设备。

该stm8l05xx/stm8l15xx/stm8l16xx是一个家庭的不同存储密度的微控制器和外围设备。

这些产品是专为超低功耗应用。

可用的外设的完整列表，请参阅产品数据表。

订购信息，引脚说明，机械和电气设备的特点，请参阅产品数据表。

关于STM8SWIM通信协议信息和调试模块，请参阅用户手册（um0470）。

在STM8的核心信息，请参阅STM8的CPU编程手册（pm0044）。

关于编程，擦除和保护的内部快闪记忆体，请参阅STM8L闪存编程手册（pm0054）。

表一、类型零件号控制器价值线低密度stm8l05xx设备：stm8l051x38KB Flash微控制器价值线中密度stm8l05xx设备：stm8l052x6微控制器与32闪光价值线高密度stm8l05xx设备：stm8l052x864-KB闪存微控制器低密度stm8l15x设备：stm8l151c2/K2/G2／F2，stm8l151c3/K3/G3/F3微控制器与4KB或8KB Flash中密度stm8l15xx设备：stm8l151c4/K4/G4，微控制器stm8l151c6/K6/G6，stm8l152c4/K4和stm8l152c6/K6微控制器与16-KB或32闪光培养基+密度stm8l15xx设备：stm8l151r6和stm8l152r6微控制器与闪存（32比中密度器件广泛的外设范围）高密度stm8l15xx设备：stm8l151x8和stm8l152x8随着64-KB闪存微控制器（相同的外周设置为中等+）高密度stm8l16xx设备：stm8l162x8微控制器与闪存（相同的外周设置为64-KB高密度stm8l152设备加AES硬件加速器1中央处理单元（CPU）。

30。

1.1引言301.2CPU的寄存器。

[1问：] STM8L总线数据传输速度可达多高？[答：] CPU的时钟频率为16MHz[2问] 如何实现ARM内核的低功耗设计[答：] STM8L不是ARM内核的[3问：] STM8L的产品的工作主频能有多大?可以在待机时改变频率以节省电能吗? [答：] 最高16MHz,16MIPS,待机前可以降频[4问：] STM8加密除了在下载的时候禁止读写以外,还有什么好办法呢？[答：] 每个芯片有唯一的ID，可以在程序中做加密处理[5问：] STM8很多寄存器需要在某种状态下才允许修改的，能否详细说明一下？[答：] 这个问题能够提的具体一点吗？[6问：] 8位微控制器STM8L的外设接口是怎样设置的？[答：] 你指什么外设？[7问：] STM8L单片机和TI的msp430系列MCU有什么不同，与TI的功耗比相比有什么优势？谢谢[答：] STM8L是8位机，因此比16位机便宜。

STM8L可达16MIPS，与MSP430速度相当。

STM8L的许多工作模式，功耗比TI还低[8问：] STM8L是几级流水的？工作频率是多少？指令周期是多少?有多少单指令周期指令和双指令周期的指令？[答：] 3级16MHz Max指令集与STM8S相同STM8L的内核是CISC内核，指令周期从一个周期至最长10几个周期(除法指令)都有。

[9问：] 调试方式有几种？FLASH和RAM？可以选择吗？[答：] 可以选择Flash或RAM运行程序。

[10问：] 支持几种IDE？请简单介绍，谢谢[答：] ST推荐STVD还有Raisonance的IDE也可以。

[11问：] 目前stm8的编译器不是很好用，我想问一下是否有让iar支持stm8的计划啊？我想要是有的话，stm8的推广会更顺利一些……[答：] 再耐心等待吧，计划中的[12问：] 宣传资料上看到有关于stm芯片片内都有唯一的ID号,而且在加密时可以派上用场！请教这序列号在什么地方？我应该怎么读取？有相关例程么？[答：] 请下载最新版本的参考手册和数据手册，上面有说明[13问：] 如何设置代码在flash运行还是在sram中运行？[答：] 默认在Flash运行，但也可以选择在RAM运行。

STM8L15x官方固件函数库与使用手册下载说明
1.进入ST的官网：，在搜索内输入
STSW-STM8016进行检索。

2.检索完成出现如下界面，可以看到描述中说明为STM8L15x固件库。

3.点击红框内“STSW-STM8016”,出现下图中的下载界面：
4.点击”Download”进行下载，得到压缩包“stsw-stm8016.zip”解压，文件内名为“STM8L15x-16x-05x-AL31-L_StdPeriph_Lib”按照图示逐一打开，即可看到文件“src”和“inc”
5.STM8L15x的使用手册下载地址，在ST官网地址如下，或者参考图中的文档位置。

/web/en/catalog/mmc/FM141/SC1244/S S1336
6.点击“Reference Manual”进入下图所示界面
选择图中框内所示文档，点击进行下载，可以看到，使用手册的名称为“RM0031”,版本为11.0。

7.下载完成查看文档
文档包含对STM8L151的使用说明，2015年更新，为最新版本11.0。

UM0970用户手册STM8L-DISCOVERY 简介STM8L-DISCOVERY可以帮助用户探索发现STM8L的超低功耗特性，也可以开发相关的应用。

STM8L-DISCOVERY是基于STM8L152C6T6芯片做的开发板，包括一个嵌入的ST-LINK调试工具接口（ST-LINK调试器/编程器集成在同一块板子上，留有SWIM调试接口）、LCD（24段，4个COM 端）和按键。

图 1STM8L-DISCOVERY板本文仅供参考，请以ST官方文档为准/internet/com/TECHNICAL_RESOURCES/TECHNICAL_LITERATURE/USER_MANUAL/CD00278045.pdf目 录第1章 快速入门 (4)1.1 开始 (4)1.2 系统要求 (4)1.3 开发工具 (5)1.4 演示软件 (5)1.5 订单编码 (5)第2章 特点 (6)第3章 硬件和布局 (7)3.1 STM8L152C6T6微控制器 (11)3.2 嵌入的ST-LINK (13)3.2.1 使用ST-LINK编程/调试板上STM8L (14)3.2.2 使用ST-LINK编程/调试外部STM8L应用 (14)3.3 供电和电源选择 (15)3.4 LED灯 (15)3.5 按键 (16)3.6 内建的IDD测量电路 (16)3.6.1 运行模式 (17)3.6.2 低功耗模式 (17)3.6.3 低功耗模式IDD测量原理 (17)3.6.4 Ibias电流测量步骤 (18)3.7 锡桥 (18)3.8 LCD（24段，4个COM） (19)第4章 扩展连接 (22)第5章 机械制图 (26)第6章 电气原理图 (28)2 - 王志杰（QQ:411238869; MSN:iewangzhijie@）Design a Solution for Future第1章快速入门第1章 快速入门STM8L-DISCOVERY是一个低成本的、易于使用的开发工具，可快速评估和开始一个STM8L超低功耗微控制器的开发。

本参考手册的目标应用程序开发人员。

它提供了完整的信息如何使用stm8l05xx，stm8l15xx和stm8l16xx微控制器的存储器和外围设备。

该stm8l05xx / stm8l15xx / stm8l16xx是一个家庭的不同存储密度的微控制器和外围设备。

这些产品是专为超低功耗应用。

可用的外设的完整列表，请参阅产品数据表。

订购信息，引脚说明，机械和电气设备的特点，请参阅产品数据表。

关于STM8 SWIM通信协议信息和调试模块，请参阅用户手册（um0470）。

在STM8的核心信息，请参阅STM8的CPU编程手册（pm0044）。

关于编程，擦除和保护的内部快闪记忆体，请参阅STM8L闪存编程手册（pm0054）。

1 中央处理单元（CPU）。

30。

1.1 引言301.2 CPU的寄存器。

30。

1.2.1 描述CPU寄存器。

..。

301.2.2 STM8 CPU寄存器图。

..。

341.3 全球配置寄存器（cfg_gcr）。

34。

1.3.1 激活水平。

..。

341.3.2 游泳禁用。

..。

351.3.3 描述全局配置寄存器（cfg_gcr）。

..。

351.3.4 全局配置寄存器图及复位值。

..。

352 启动ROM . . . 363程序存储器和数据存储器。

37。

3.1引言373.2术语。

37。

3.3个主要的快闪存储器的特点。

38。

3.4记忆的组织。

39。

3.4.1低密度设备的存储器组织。

393.4.2介质密度的装置记忆的组织。

..。

403.4.3介质+密度装置记忆的组织。

..。

413.4.4高密度存储器组织。

..。

423.4.5专有代码区（译）。

433.4.6用户区（UBC）。

433.4.7数据的EEPROM（数据）。

..。

463.4.8主程序区。

463.4.9选项字节。

..。

463.5内存保护。

47。

3.5.1读出保护。

473.5.2内存访问安全系统（质量）。

473.5.3使写访问选项字节。

493.6内存编程493.6.1同时读写（读写网）。

STM8L中文参考手册-420个16位通用定时器（TIM2，TIM3，tim5）20.1引言本章介绍TIM2，TIM3和tim5是相同的定时器。

每个定时器包括一个16位的升降自动重载计数器由一个可编程分频器驱动。

它可用于多种用途，包括：●时基产生●测量输入信号的脉冲长度（输入捕捉）●生成输出波形（输出比较，脉宽调制和脉冲模式）●中断能力的各种事件（捕获，比较，溢出）●同步与其他计时器或外部信号（外部时钟，复位，触发使）定时器时钟可以来自内部时钟可以通过配置寄存器或从外部源。

只有通用定时器的主要特点是本章中提出的。

指的是部分19:16点先进控制定时器对应的段落（TIM1）对每个功能的更多详细信息页面283。

20.2 TIMx主要特点通用TIMx TIM2 / TIM3功能包括：●16位上，下，上/ downauto刷新计数器。

●3位可编程分频器使计数器的时钟频率可分‖ 飞‖的任何权力，2从1到128。

2个独立的通道●：输入捕捉输出比较PWM生成（边缘对齐方式）-一个脉冲输出的方式●中断输入将定时器的输出信号在复位状态，或在一个已知状态。

●输入捕捉2可以通过从comp2比较器●中断和DMA请求生成下列事件：更新：计数器溢出时，计数器初始化（软件）输入捕捉输出比较中断输入触发事件（计数器的启动，停止，内部/外部触发初始化或计数）20.3.1时间单位计时器时基单元包括：●16位可逆计数器●16位自动重载寄存器●3位可编程分频器没有重复计数器。

时钟源是内部时钟（fsysclk）。

它是直接连接到ck_psc 时钟饲料的预分频器计数器的时钟ck_cnt驱动。

分频器分频器实现如下：●预分频器的基础上通过一个3位寄存器控制的7位计数器（在 timx_pscr寄存器）。

它可以在飞这控制寄存器缓冲的改变。

它可以将计数器的时钟频率的1，2，4，8，16，32，64或128。

计数器的时钟频率计算如下：fck_cnt = fck_psc / 2（PSCR [2:0]）计数器操作请参阅第19.3.4：上数288页，模式部分19.3.5：向下计数在290页和第19.3.6模式：中心对齐方式（向上/向下计数）292页。

STM8L‎152介绍‎8位超低功‎耗单片机，高达64 + 2字节数据‎的闪存EE‎PROM，EEPRO‎M (Elect‎r ical‎l y Erasa‎b le Progr‎a mmab‎l e Read-Only Memor‎y)，实时时钟，液晶显示器‎，定时器，USART‎，C，SPI，模数转换器‎，数模转换器‎，比较器特点：操作条件：工作电源：1.65v~ 3.6v温度范围：40 to 85, 105 or 125低功耗的特‎点：5个低功耗‎模式：等，低功率运行‎（5.9¦Ì一），低功耗等（3¦Ì一），activ‎e-halt全实时时钟‎（1.4¦Ì一），停止（400）动态功率消‎耗：200UA‎/兆赫+ 330UA‎，快速唤醒从‎停止模式（4.7us）超低漏I/ O：50nA先进的st‎m8核心：哈佛结构和‎三级流水线‎最大频率：16条16‎m hz，相关峰最多40个‎外部中断源‎复位和供应‎管理：低功率，超安全欠压‎复位5可编‎程阈值超低功率P‎O R /PDR(通电复位/Prote‎c tion‎（保护）、Detec‎t ion（检测）、Respo‎n se（响应）)可编程电压‎检测器（Progr‎a mmab‎l e volta‎g e detec‎t or (PVD)）时钟管理32kHz‎和1-16MHz‎晶体振荡器‎工厂校准的‎内部16M‎Hz RC和38kHz‎的低功耗R‎C时钟安全系‎统低功耗RT‎CBCD日历‎，闹钟中断，数字校准+ / - 0.5ppm的‎准确度先进的防篡‎改检测DMA4个通道。

ADC，DAC的，SPIS，我2C，USART‎接口，定时器，1路。

存储器到存‎储器的LCD：8x40或‎4x44瓦‎特/升压转换器‎12位AD‎C1 Msps/28渠道温度。

传感器和内‎部参考。

电压记忆高达64 KB的快闪‎记忆体高达‎2KB的数‎据EEPR‎O M，ECC和R‎W W灵活的读/写保护模式‎高达4 KB的RA‎M2x12位‎D A C（双模式）与输出缓冲‎器2个超低功‎耗比较器1个固定阈‎值和1个轨‎到轨唤醒功能定时器3个16位‎定时器，2个通道（IC，OC，PWM），正交编码器‎一个16位‎高级控制定‎时器，3个信道，支持电机控‎制1个7位预‎分频器的8‎位定时器1个窗口和‎1个独立的‎看门狗蜂鸣器定时‎器1，2或4kH‎z的频率通讯接口两个同步串‎行接口（SPI）快速I2C‎ 400千赫‎S M Bus‎和PMBu‎s三个USA‎R T（ISO78‎16接口+红外线）最多67个‎I /o中断向量‎，所有可映射‎多达16个‎电容检测通‎道，免费固件快速片上编‎程和非侵入‎性调试与游‎泳，Bootl‎o ader‎的使用US‎ART 独特的96‎位I D描述：1、stm8l‎超低功耗的‎8位家庭福‎利2、设备概述3、超低功率连‎续简介：本文描述的‎特点，因此，机械数据和‎订购信息：高密度st‎m8l15‎x xx装置‎：stm8l‎151x8‎和stm8‎l152x‎8微控制器‎与闪速存储‎器密度64‎字节。

独立看门狗
简介
独立看门狗是当发生硬件或者软件错误时恢复系统。

这一外设被38KHz时钟驱动，因此主时钟停止后，它仍然工作。

独立看门狗功能描述
将0xCC写入IWDG_KR寄存器将启动看门狗功能，从复位后0xFF开始计数递减。

若减至0x00时，系统将复位。

一旦使能看门狗，看门狗可以通过IWDG_PR和IWDG_RLR寄存器来设置。

IWDG_PR用来对计数时钟选择预分频。

每当KEY_REFRESH的数值(0xAA)写入到IWDG_KR寄存器时，独立看门狗将用IWDG_RLR的数值刷新计数器的内容，从而避免了产生看门狗的复位。

IWDG_PR和IWDG_RLR寄存器具有写保护功能，要修改它们前，需首先在IWDG_KR寄存器写入KEY_ACCESS代码(0x55)；在IWDG_KR写入0xAA将恢复写保护状态。

硬件看门狗功能
如果在IWDG_HW选择字节中使能了硬件看门狗的功能，在芯片上电时看门狗的功能被自动开启，如果软件不能及时操作键寄存器，则在计数器达到0x00时产生复位。

关于选择字节的内容请参考数据手册中的说明。

超时周期
超时周期由计数器数值和时钟预分频器决定，下表列出了它们的数值。

在停机模式或者活跃停机模式中使用独立看门狗
通过设置IWDG_HALT寄存器，在停机或活跃停机模式中独立看门狗可以正常工作。

它可以唤醒该器件。

注：为了使用这一功能，避免看门狗错误复位，在执行HALT指令之前，独立看门狗溢出时间和重装看门狗必须设置正确。
