竭诚为您提供优质文档/双击可除cisco,三层交换机,与路由器,路由协议
篇一：cisco35603层交换机和路由器连接,交换机如何配置
如图。

pc0属于vlan2，pc1属于vlan3，
pc0ip192.168.0.10/24192.168.0.254pc1ip10.139.168.10 /2110.139.168.254。

所有交换机的管理vlan是
vlan4192.168.1.x/2
4。

要求pc0、pc1可以telnet到交换机，和路由器R1，交换机之间可以互ping通，pc0和pc1可以ping通pc3。

pc0、pc1、可以互ping通。

3层交换机和路由器R1如何配置，主要是3层交换机如何配置，我已经在交换机的端口配置好了ip。

路由器之间的ip10.1.1.0/24也已经配置好。

麻烦高后帮忙配置一下3层交换机和路由器。

谢谢。

分享到：20xx-11-2118:00提问者采纳
这种配置我郁闷！我直接打命令看看能不能解决。

同时覆盖你一些配置吧！三层交换机3560
enable
configureterminal
interfacerangefastethernet0/1-2
switchporttrunkencapsulationdot1q
switchportmodetrunk
exit
这个时候，三层交换机接下面的二层交换机都为中继链路了（trunk），同时需要配置vtp,让各个交换机的vlan信息同步，如下配置：
三层交换：
enable
configureterminal
vtpdomainnet
vtpmodeserver
两个二层交换机都要配：
enable
configureterminal
vtpdomainnet
vtpmodeclient
然后在三层交换上配置vlan
enable
vlandatabase
vlan2
vlan3
vlan4
exit
configureterminal
interfacevlan2
ipaddress192.168.0.254255.255.255.0
exit
interfacevlan3
ipaddress10.139.168.254255.255.248.0
exit
interfacevlan4
ipaddress192.168.1.254255.255.255.0
然后在第一个二层交换机上将pc划分相应的vlan当中。

enable
configureterminal
interfacefastethernet0/1
switchportmodeaccess
switchportaccessvlan2
interfacefastethernet0/2
switchportmodeaccess
switchportaccessvlan3
这样内网通信基本没问题了。

可(cisco,三层交换机,与路由器,路由协议)以使用ping命令测试下，pc0和pc1通不通。

然后配置三层交换机的联网外网，和外面的路由器连内网的问题了：
enable
configureterminal
interfacefastethernet0/24
switchportmodetrunk
noswitchport
ipaddress10.139.172.17255.255.255.0
exit
iproute0.0.0.00.0.0.010.139.172.18
右边路由器，配置路由
iproute192.168.0.0255.255.255.0fa0/0
iproute10.139.168.0255.255.248.0fa0/0
iproute192.168.100.0255.255.255.0se0/0/0
iproute192.168.1.0255.255.255.0fa0/0
左边路由器，需要配置一条默认路由可以了
iproute0.0.0.00.0.0.0se0/0/0
网络应该通了。

不过上面的配置会取消二层交换机的管理vlan的地址。

你可以不用配置vtp也可以，不过较为麻烦点。

telnet交换机，一般可以使用以下命令：
enable
configureterminal
enablepasswordcisco
linevty04
login
passwordcisco
回答完毕。

篇二：9三层交换机与路由器间Rip动态路由协议的配置
试题九
三层交换机与路由器间Rip动态路由协议的配置
三层交换机：switch>enswitch#conf
switch(config)#iproutingswitch(config)#vlan10switch (config-vlan)#exitswitch(config)#intrafa0/10
switch(config-if-range)#swaccvlan10switch(config-if -range)#noshswitch(config-if-range)#exitswitch(conf ig)#vlan20switch(config-vlan)#exitswitch(config)#in trafa0/20。

合集下载

cisco3560三层交换机vlan间路由配置实例

cisco3560三层交换机vlan间路由配置实例


interface vlan 4 //同上
ip address 172.16.4.252 255.255.255.0
no shutdown
standby 4 ip 172.16.4.254
standby 4 priority 110 preempt
ip access-group 101 in
switchport mode trunk
switchprot trunk allowed vlan all
interface gigbitethernet 0/7 //进入模块0上的吉比特以太口7
Switchport mode access //定义这个接口的工作模式为访问模式
interface vlan 5
ip address 172.16.5.252 255.255.255.0
no shutdown
standby 5 ip 172.16.5.254
standby 5 priority 110 preempt
ip access-group 101 in
interface gigabitethernet 0/11 //进入模块0上的吉比特以太口11
switchport trunk encapsulation dotlq //给这个接口封装为802.1Q
switchport mode trunk //定义这个接口的工作模式为trunk
Enable //进入私有模式
Configure terminal //进入全局模式
service password-encryption //对密码进行加密
hostname Catalyst 3550-12T1 //给三层交换机定义名称
实验五 三层交换机与路由器间路由的配置

实验五 三层交换机与路由器间路由的配置

实验五 三层交换机与路由器间路由的配置1．按图5-1将实验设备连接好。

图5-12．对PC ，三层交换机和路由器进行基本配置。

A. PC 机配置配置PC1的IP 地址为172.16.5.11，子网掩码为255.255.255.0，默认网关为172.16.5.1。

配置PC2的IP 地址为172.16.3.22，子网掩码为255.255.255.0，默认网关为172.16.3.1。

B.三层交换机基本配置switch>enableswitch#configure terminalswitch(config)#hostname S3760S3760(config)#ip routing !开启路由功能S3760(config)#vlan 10S3760(config-vlan)#exitS3760(config)#vlan 50S3760(config-vlan)#exitS3760(config)#interface f0/1S3760(config-if)#switchport mode accessS3760(config-if)#switchport access vlan 10S3760(config-if)#exitS3760(config)#interface f0/5S3760(config-if)#switchport mode accessS3760(config-if)#switchport access vlan 50S3760(config-if)#exitS3760(config)#interface vlan 10 !创建VLAN 虚接口，并配置IP S3760(config-if)#ip address 172.16.1.2 255.255.255.0S3760(config-if)#no shutdownR2 S3760F1/0 S1/2 S1/2 PC2 172.16.3.22VLAN50 F1/0 F0/1 PC1172.16.5.11 R1 F1/0=172.16.1.1 R1 S1/2=172.16.2.1 R2 F1/0=172.16.3.1 R2 S1/2=172.16.2.2 S3760 VLAN10=172.16.1.2S3760 VLAN50=172.16.5.1F0/5S3760(config-if)#exitS3760(config)#interface vlan 50 !创建VLAN虚接口，并配置IPS3760(config-if)#ip address 172.16.5.1 255.255.255.0S3760(config-if)#no shutdownS3760(config-if)#endS3760#show vlanC.路由器基本配置Router1(config)#interface fastethernet 1/0Router1(config-if)#ip address 172.16.1.1 255.255.255.0Router1(config-if)#no shutdownRouter1(config-if)#exitRouter1(config)#interface serial 1/2Router1(config-if)#ip address 172.16.2.1 255.255.255.0Router1(config-if)#clock rate 64000Router1(config-if)#no shutdownRouter1(config-if)#endRouter1#show ip interface briefRouter2(config)#interface fastethernet 1/0Router2(config-if)#ip address 172.16.3.1 255.255.255.0Router2(config-if)#no shutdownRouter2(config-if)#exitRouter2(config)#interface serial 1/2Router2(config-if)#ip address 172.16.2.2 255.255.255.0Router2(config-if)#no shutdownRouter2(config-if)#endRouter2#show ip interface brief3．配置RIP V2路由协议。

三层交换机配置动态路由协议RIP

三层交换机配置动态路由协议RIP


知识回顾
二、距离矢量路由协议 采用距离矢量路由选择算法，确定从一个网络到目标 网络 的方向（矢量）与距离。（如RIP，适用于小型网络）；
三、RIP动态路由协议 RIP是基于距离矢量算法的路由协议。RIP路由通过广播 方式公告路由信息，然后各自计算经过路由器的跳数，生成路 由器。RIP路由通过计算抵达目的地最少跳数来选取最佳路径。 RIP跳数最多计算到15跳，当超过这个数时，RIP会认为目的 地不可达。
知识回顾
四、RIPv2路由协议的配置
Router（config）#router rip.................启动RIp路由协议 Router（config-router）#version 2................启动RIp路由协议的第二版本 Router（config-router）#network 172.16.1.0............发布路由器的直连网络 Router（config-router）#network 172.16.2.0............发布路由器的直连网络 Router（config-router）#no aUto-summary............关闭自动汇聚功能
三层交换机配置动态路由协议RIP
知识回顾
一、三层交换机
三层交换机就是具有部分路由器功能的交换机，三层交换 机的最重要目的是加快大型局域网内部的数据交换，所具有的 路由功能也是为这目的服务的，能够做到一次路由，多次转发。
三层交换技术就是二层交换技术+三层转发技术，在网络 模型中的第三层实现了数据包的高速转发，既可实现网络路由 功能，又可根据不同网络状况做到最优网络性能。
配置三层交换机
1.网络拓扑图
配置三层交换机
三层交换机与路由器区别在哪里？

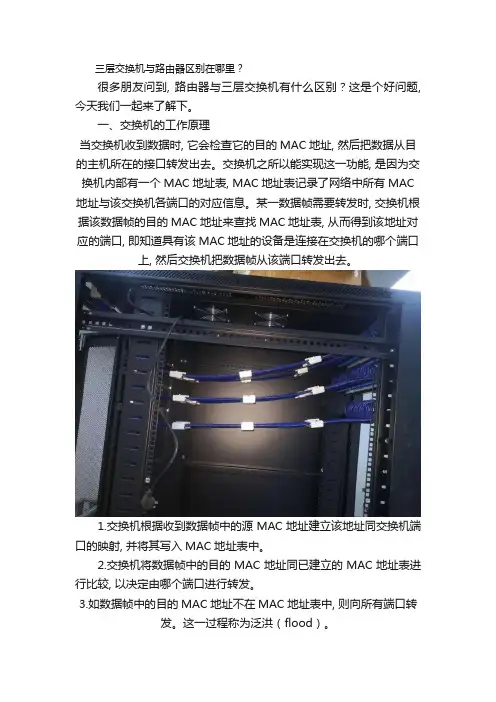

三层交换机与路由器区别在哪里？

三层交换机与路由器区别在哪里？很多朋友问到, 路由器与三层交换机有什么区别？这是个好问题, 今天我们一起来了解下。

一、交换机的工作原理当交换机收到数据时, 它会检查它的目的MAC地址, 然后把数据从目的主机所在的接口转发出去。

交换机之所以能实现这一功能, 是因为交换机内部有一个MAC地址表, MAC地址表记录了网络中所有MAC 地址与该交换机各端口的对应信息。

某一数据帧需要转发时, 交换机根据该数据帧的目的MAC地址来查找MAC地址表, 从而得到该地址对应的端口, 即知道具有该MAC地址的设备是连接在交换机的哪个端口上, 然后交换机把数据帧从该端口转发出去。

1.交换机根据收到数据帧中的源MAC地址建立该地址同交换机端口的映射, 并将其写入MAC地址表中。

2.交换机将数据帧中的目的MAC地址同已建立的MAC地址表进行比较, 以决定由哪个端口进行转发。

3.如数据帧中的目的MAC地址不在MAC地址表中, 则向所有端口转发。

这一过程称为泛洪（flood）。

4.广播帧和组播帧向所有的端口转发。

例: 某网络如图1所示。

图1 交换机地址表表1端口/MAC地址映射表假设主机pc1向主机pc7发送一个数据帧, 该数据帧被送到交换机后, 交换机首先查MAC地址表, 发现主机pc7连接在E0/24接口上, 就将数据帧从E0/24接口转发出去。

交换机的三个基本功能1.学习以太网交换机了解每一端口相连设备的MAC地址, 并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中.2.转发/过滤当一个数据帧的目的地址在MAC地址表中有映射时, 它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播帧则转发至所有端口)3.消除回路当交换机包括一个冗余回路时, 以太网交换机通过生成树协议避免回路的产生, 同时允许存在后备路径。

二、二、三层交换机对比1.二层交换技术二层交换技术是发展比较成熟, 二层交换机属数据链路层设备, 可以识别数据包中的MAC地址信息, 根据MAC地址进行转发, 并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。
