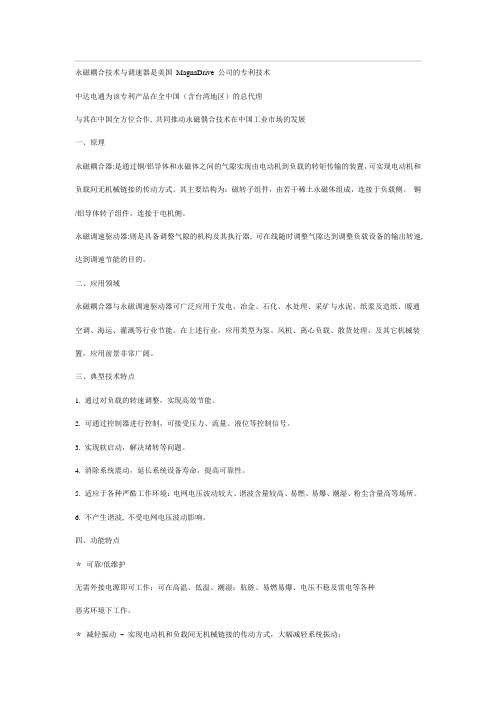

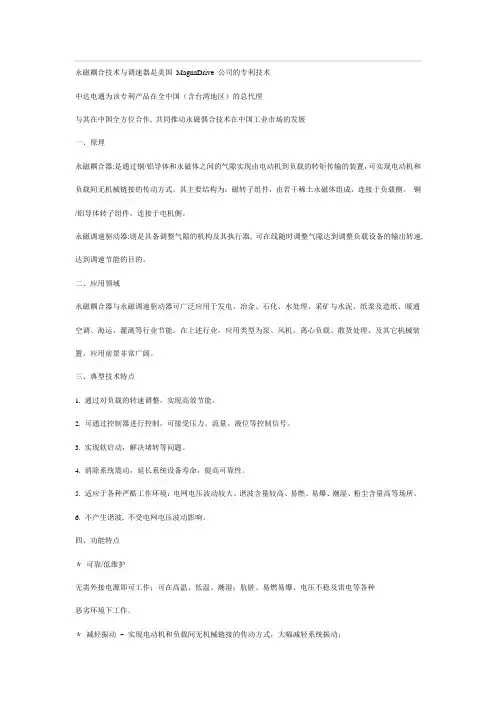

永磁耦合技术与调速器是美国MagnaDrive 公司的专利技术中达电通为该专利产品在全中国（含台湾地区）的总代理与其在中国全方位合作, 共同推动永磁偶合技术在中国工业市场的发展一、原理永磁耦合器:是通过铜/铝导体和永磁体之间的气隙实现由电动机到负载的转矩传输的装置，可实现电动机和负载间无机械链接的传动方式。
其主要结构为：磁转子组件，由若干稀土永磁体组成，连接于负载侧。
铜/铝导体转子组件，连接于电机侧。
永磁调速驱动器:则是具备调整气隙的机构及其执行器, 可在线随时调整气隙达到调整负载设备的输出转速, 达到调速节能的目的。
二、应用领域永磁耦合器与永磁调速驱动器可广泛应用于发电、冶金、石化、水处理、采矿与水泥、纸浆及造纸、暖通空调、海运、灌溉等行业节能。
在上述行业，应用类型为泵、风机、离心负载、散货处理、及其它机械装置，应用前景非常广阔。
三、典型技术特点1. 通过对负载的转速调整，实现高效节能。
2. 可通过控制器进行控制，可接受压力、流量、液位等控制信号。
3. 实现软启动，解决堵转等问题。
4. 消除系统震动，延长系统设备寿命，提高可靠性。
5. 适应于各种严酷工作环境：电网电压波动较大、谐波含量较高、易燃、易爆、潮湿、粉尘含量高等场所。
6. 不产生谐波, 不受电网电压波动影响。
四、功能特点＊可靠/低维护无需外接电源即可工作；可在高温、低温、潮湿；肮脏、易燃易爆、电压不稳及雷电等各种恶劣环境下工作。
＊减轻振动~ 实现电动机和负载间无机械链接的传动方式，大幅减轻系统振动；＊完全软启动，堵转自动保护。
＊安装方便~ 安装时无需激光校准；无需增加空调、防尘等其他设施。
>>>永磁调速器（PMD）的工作原理及特点2007年永磁耦合与调速驱动器从美国引进我国，在美国已大量应用于冶金、石化、采矿、发电、水泥、纸浆、海运、军舰等行业，国内现在应用案例主要有浙江嘉兴电厂，山东海化自备热电厂, 华电东华电厂, 华能南京电厂, 中石化北京燕山石化, 枣庄煤业集团蒋庄煤矿等大型企业集团。
永磁调速器无连接调速节能技术永磁调速器是通过调节导磁体和永磁体之间的相互磁力耦合作用大小来传递扭矩，同时实现负载调速和电机节能。
是一种无机械连接的软启动设备，传递效率能达到95%以上，实现电机节能30%以上。
主要应用设备为泵、风机、离心负载、皮带运输机及其它机械装置，应用广泛。
永磁调速器一：产品工作原理永磁调速器（筒式/盘式）：一般由三个部分组成，一是和电机连接的导体转子，二是与负载连接的永磁转子，永磁转子在导体转子内，其间由空气隙分开，并随各自安装的旋转轴独立转动，三是一个调速机构，调速机构包括手动控制和信号电控两种。
通过调节永磁磁力耦合有效面积（筒式）或永磁磁力耦合间隙（盘式）的方式来调整负载速度而电机转速不变，实现负载调速和电机节能。
调速机构调节筒形永磁转子与筒形导体转子在轴线方向的相对耦合面积，或调节盘式永磁转子与盘式导体转子在轴线方向的相对间隙，实现改变导体转子与永磁转子之间传递转矩的大小。
导体转子安装在输入轴上，永磁转子安装在输出轴上，当导体转子转动时，导体转子与永磁转子产生相对运动，永磁场在导体转子上产生涡流，同时涡流又产生感应磁场与永磁场相互作用，从而带动永磁转子沿与导体转子相同的方向转动，结果是将输入轴的转矩传递到输出轴上；输出转矩的大小与相互作用的面积（或相互作用的间隙）相关，作用面积越大（作用间隙小），扭矩越大，负载转速高.反之亦然。
永磁转子与导体转子完全脱开，作用面积为零（或作用间隙最大），永磁转子转速为零，即负载转速为零。
能实现可重复的、可调整的、可控制的输出扭矩和转速。
永磁调速器是通过调节扭矩来实现速度控制，电机输出到永磁调速器的扭矩和永磁调速器输出到负载的扭矩是相等的。
当永磁调速器接到一个控制信号后，如压力，水流量，液面高度等信号传到永磁调速器的调速机构，调速机构对信号进行识别和转换后，产生一个机械操作指令，来调节导体转子与永磁转子之间的耦合面积大小（筒式），或导体转子与永磁转子之间的耦合间隙大小（盘式），根据适时的负载输入扭矩的要求，调节永磁调速器输入端的扭矩大小，负载要求扭矩小，电机输出扭矩小，相应电机输出功率也小。
永磁传动装置（永磁调速器/永磁耦合器）节能解决方案一、永磁传动装置（永磁调速器/永磁耦合器）1）永磁调速器2）永磁耦合器永磁调速技术是利用磁力驱动负载工作，实现了电机与负载之间非接触的扭力传递。
电机驱动的主动转子高速旋转，在从动转子产生的磁场中切割磁力线，从而产生感应磁场，通过磁场之间相互作用力，驱动负载工作，实现扭力的传递。
主动转子与从动转子之间的气隙越小，永磁传动传递的扭力越大，负载转速越高；气隙越大，永磁传动传递的扭力越小，负载转速越低。
通过调整气隙的大小，可实现对负载的无级调速。
是在永磁耦合器的基础上加入调节机构，调节器调节筒形永磁转子与筒形导体转子在轴线方向的相对位置，以改变永磁转子和导体转子耦合的有效部分，即可改变两者之间传递的扭矩，能实现可重复的、可调整的、可控制的输出扭矩和转速，实现调速节能的目的。
3）永磁调速器空冷装置空冷永磁可调速器传动装置利用导体上方空气的旋转运动，驱散永磁转子与导体之间的“滑差”产生的热量。
这种滑差与永磁可调速传动装置（永磁调速器）装置的扭力传递量直接相关，可以通过改变转子与导体之间的气隙进行调节。
一般而言，空冷永磁可调速传动装置（永磁调速器）在电机功率范围介于10~500Hp之间的应用条件下使用。
当电机功率高于500Hp或者电机转速较低时，建议采用水冷传动装置。
4）永磁调速器水冷装置永磁可调速传动装置（永磁调速器）水冷装置利用永磁转子和导体的相对运动，以离心方式引导稳定的冷却水经过传动元件，发挥传导冷却功能，驱散热量。
一般而言，水冷永磁可调速传动装置（永磁调速器）空冷装置用于电机功率高于500马力、永磁转子和导体的转动速度低到不足以对这些元件进行空气冷却等应用情况。
公司已经将其水冷可调速传动装置成功的安装于供水泵站、引风机、冷却塔风机和其它设备上。
二、永磁调速器的工作原理永磁可调速传动装置（永磁调速器）的工作原理是通过气隙将扭力从电机端传向负载端，设备传动侧与负载侧之间无连接。
永磁耦合器一、背景当前，国内的企业的风机和水泵所采用的调速方式大部分是变频调速。
鉴于变频调速器在生产运行中所出现的问题，尤其是变频设备故障的不确定性，给企业生产上带来了隐患，直接影响了生产运行的连续性、稳定性以及可靠性；也给企业带来了较大的经济损失，这种损失通常是因为电气设备故障时，造成停机。
而采用大功率调速型永磁耦合器调速方案取代目前的变频器调速方案（即改变间接控制到直接控制形式），则可获得使用变频器调速方案所无可比拟的绝对优势。
二、分析比较我们就企业最为关心的以下四个方面来进行分析比较：(一) 系统的可靠性永磁耦合器永磁耦合器是一个纯机械的产品，性能稳定，对供电电源没有任何要求，且使用中不会对电网产生高次谐波污染（高次谐波的污染对电网产生的危害众所周知，这里不再赘述）。
因为不用电，所以不存在电磁干扰问题。
高压变频器尽管变频器目前技术比较过关，但是作为一个高度复杂的电子设备而言，其运行中故障的不可预见性、不确定性还是有目共睹的。
首先对环境的要求十分苛刻，专用房间要密封、防尘，夏季要有空调来保持设备正常运行所要求的温度，辅助设施投入较大。
其次对供电电源有一定的要求，电子设备易受电磁干扰会造成变频器设备运行的不可靠。
同时在变频器运行时，对电源系统也会产生高次谐波污染，破坏电网的质量，严重时甚至影响电子设备的稳定运行，需要用户采用其他设备（滤波器）来消除。
另外，由于采用变频器时，电机与负载之间的轴连接是接触式的，不具备减少轴承、密封损坏的优点。
(二) 长期运行的稳定性永磁耦合器永磁耦合器具有机械结构简单，一旦安装完成投入使用，基本不受使用环境的干扰和影响，运行稳定可靠。
因为不用电，所以不存在电磁干扰问题。
由于采用永磁耦合器时，电机与负载之间的轴连接是非接触式的，因此，负载的震动不会传递到电机上；也正是由于轴连接是非接触式的，所以带来了两方面的好处，一是安装时“对中”要求低；二是在长期运行中不会产生因为直接的轴连接而带来的轴承、密封的损坏，保证设备的使用。
永磁耦合调速技术的工业化应用一、项目技术概况本项目所推荐的新技术产品——感应式异步永磁耦合调速器，属于国内外技术领先的高效节能型永磁驱动新技术产品，本项目产品通过稀土永磁材料将传统的机械传动技术和电机技术融合，开创性地提出了感应式异步永磁耦合技术原理，并设计出无机械接触、无摩擦、低噪音、高可靠性且具有高效节能特征的动力连接、调速、变速传动结构——感应式异步永磁耦合调速器、新型磁性齿轮变速器和直驱式复合永磁电机，彻底解决了许多工业应用领域大量依赖机械式刚性连接和机械齿轮变速传动的效率低下、摩擦损耗、震动冲击、噪音、污染严重等问题。
系列化生产可广泛应用于钢铁冶金、矿山机械、石油钻踩、化工水泥、火力发电、风力发电、电动汽车、船舰驱动等需要直接驱动、启动隔离和变速、调速的动力传动领域。
其中，感应式异步永磁耦合调速器是一种从交流电动机输出端隔离起动冲击负荷、并随负载自动调节转速的高效节能型传动轴永磁耦合连接调速装置，是取代复杂的变频调速装置理想的动力传递连接装置。
本项目产品符合低炭环保经济特点，具有低噪音、无污染、高效率、高可靠性等特征，广泛推广应用可极大地节省能源，降低CO排放，有利于国家减排目标的实现；本项目产品2是具有完全自主知识产权的创新型产品，其中部分专利属于国内外首次提出，具有原创性创新特点和极高的工业应用价值，产业化实现将使我国处于磁性传动领域的国际领先水平。
本项目产品属于全新类别新技术产品，目前国内少有或根本就没有竞争对手，不存在与竞争对手技术竞争的风险。
随着国家推进环保节能、绿色经济可持续发展战略的深入，在工业应用的许多高端行业里本项目产品比传统技术的产品具有无可比拟的技术经济优势。
二、项目技术方案及产品介绍——感应式异步永磁耦合调速器产品系列1、应用领域及行业现状：a. 永磁耦合调速器的应用市场及领域b. 几种常规的交流电动机节能调速方式图1 永磁耦合调速器的应用领域及行业现状2、工作原理：针对现有交流电机拖动在动力耦合连接上存在着过于简单的连接方式无法缓冲满负载起动冲击及恒功率调速的问题，本技术发明提供了一种可隔离冲击负荷并具有一定随负载自动调速功能的、高效节能、结构简单、安装便捷的传动轴永磁耦合调速装置新结构，可系列化地广泛应用于中小型电机拖动和动力传动领域。
