椭圆瓶盖注塑模具设计

饮料瓶瓶盖注射模具设计随着人们对生活品质的不断追求，饮料行业也在不断发展，各种各样的饮料产品也日益丰富。

在这个过程中，饮料瓶瓶盖注射模具的设计变得至关重要，它直接决定了饮料瓶盖的制作质量和生产效率。

饮料瓶瓶盖注射模具的设计应满足产品基本要求：高质量、高效率、生产成本低。

具体来说，就是要从以下几个方面进行设计：1. 产品结构设计饮料瓶瓶盖注射模具的结构设计决定了它的生产效率和制品质量。

一般来说，优秀的模具设计应该具有合理的道格数，能够在最短时间内高效生产出饮料瓶盖，并保证瓶盖在制作过程中不会出现缺陷、外观光洁度高，且具有固定尺寸与标准化要求。

2. 材料的选择好的注射模具要选用质量高的材料，具有高强度、高硬度、高韧性、耐磨损等特点。

在注射模具的设计中，合理的合金组织、均匀的硬度分布以及合理的热处理工艺决定了模具的使用寿命和制品的成品率和稳定性。

3. 模具表面处理对模具表面进行光面处理能够提高注射模具的质量，表面处理的方法有电解镀铬、电子氧化等。

通过优化模具表面，能够减轻瓶盖模具的摩擦力，避免产品破损、变形等质量问题。

4. 注塑工艺设计饮料瓶瓶盖的生产过程中，温度、压力、流速等因素的控制是非常重要的。

优秀的注塑工艺设计应该包含精细的注塑参数设置、优化的熔体流动状态，并且要有良好的产品验收、测试程序与机器的调整性能。

总之，饮料瓶瓶盖注射模具设计对于饮料生产企业的产品质量和效率起着至关重要的作用。

优秀的注射模具应该满足生产企业的实际需求，采用高质量的材料、优化的结构设计等方式进行设计，同时还应该结合注塑工艺的合理配置，使生产过程达到高效、低成本并且质量优异的效果。

只有注射模具设计的高效性和高质量性得到保证，才能使饮料行业的生产得以更好地发展。

技术要求；1、材料：PP2、产量：10万件3、未注公差尺寸按GB/T14486-1993中MT6。

4、要求塑件表面不得有气孔、熔接痕、飞边等缺陷，不得有明显的浇口痕迹。

图1图21.对塑件的工艺性分析1.1塑料品种：PP颜色：绿色、红色基本特性：聚丙烯无色、无味、无毒。

外观似聚乙烯，但比聚乙烯更透明、更轻。

密度仅为0.90～0.91g/cm3。

它不吸水，光泽好，易着色。

聚丙烯具有聚乙烯所有的优良性能，如卓越的介电性能、耐水性、化学稳定性，宜于成形加工等；还具有聚乙烯所没有的许多性能，如屈服强度、抗拉强度和硬度及弹性比聚乙烯好。

定向拉伸后聚丙烯可制作铰链，有特别高的抗弯曲疲劳强度。

熔点为164℃～170℃，耐热性好，能在100℃以上的温度下进行消毒灭菌。

其低温使用温度达-15℃，低于-35℃时会脆裂。

聚丙烯的高温绝缘性能好，而且由于其不吸水，绝缘性能不受湿度的影响，但在氧、热、光的作用下极易解聚、老化，所以必须加入防老化剂。

成形特点：1）成形加工性好，可以用注射、挤出、吹塑及真空成形等方法加工；2）吸湿性小，可能发生熔体破裂，长期与热金属接触容易分解；3）比聚乙烯流动性好，溢边值0.03mm，压力对熔体粘度比温度影响显著，应在较高压力下成形；4）冷却速度快，浇注系统及冷却系统应缓慢散热，适当延长冷却时间，以稳定尺寸；5）收缩率大且波动范围大，方向性明显，易发生缩孔、凹陷及变形；6）应注意控制成形温度，料温低时方向性明显，尤其低温高压时更显著，模温低于50℃时，塑件表面不光泽，易产生熔接不良和流痕，模温高于90℃时易发生翘曲和变形；7）塑件壁厚应均匀，避免缺口和尖角，防止应力集中，塑件内不能有铜质嵌件，聚丙烯与铜接触后会变脆；8）取向显著，不宜采用直接浇口，否则浇口附近残余应力大，易使塑件翘曲变形。

1.2塑件尺寸精度：塑件有7尺寸标注，按标准GB/T14486-1993中属于一般精度，按MT6级精度。

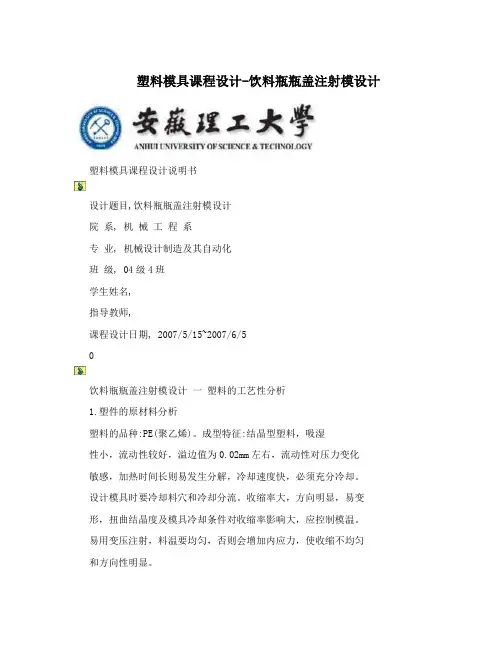

塑料模具课程设计-饮料瓶瓶盖注射模设计塑料模具课程设计说明书设计题目,饮料瓶瓶盖注射模设计院系, 机械工程系专业, 机械设计制造及其自动化班级, 04级4班学生姓名,指导教师,课程设计日期, 2007/5/15~2007/6/5饮料瓶瓶盖注射模设计一塑料的工艺性分析1.塑件的原材料分析塑料的品种:PE(聚乙烯)。

成型特征:结晶型塑料，吸湿性小，流动性较好，溢边值为0.02mm左右，流动性对压力变化敏感，加热时间长则易发生分解，冷却速度快，必须充分冷却。

设计模具时要冷却料穴和冷却分流。

收缩率大，方向明显，易变形，扭曲结晶度及模具冷却条件对收缩率影响大，应控制模温。

易用变压注射，料温要均匀，否则会增加内应力，使收缩不均匀和方向性明显。

2.塑料的尺寸精度分析影响塑料制品的尺寸精度的主要因素是材料的收缩和模具的制造误差。

查教材上表2-11得此材料的收缩率为1.5%~2%。

塑料制品的公差也可通过教材上表2-12查得，塑料的精度等级选择7级精度。

3.塑件的表面质量分析塑件外表面要求粗糙度较低，表面光滑，内表面要求低点。

4.塑件结构的工艺性分析结构简图如图所示1瓶盖主体外侧均匀分布120个增大摩擦力的防滑筋，瓶盖顶部有商标名称ZSM的字样。

瓶盖下部有一防伪圈与瓶盖主体通过8个直径为1mm高1mm的小圆柱相连，防伪圈内侧有8个均匀分布长为3mm直径为1.5mm的半圆形凸台。

瓶盖内部有螺呀为半圆形的螺纹及高为4mm截面直径为1mm的防伪圈与瓶子内径严密配合，而高为1mm，截面直径1mm的防伪圈与瓶子外径严密配合防止漏水。

综上所述可采用注射成型加工。

二确定成型设备选择与模塑工艺规程编制1.计算塑件体积和质量3cm V=3.05M=2.9g选择注射机为SZ-303 理论注射容积为37，实际注射质量为33g，螺杆直径 cm为26 mm，塑化能力3.6g/s，注射压力170MPa 螺杆转速210~160r/min,螺杆行程70 mm，锁模力为320KN，拉杆有效间距2300300，，模板行程110 mm，模具最小厚度80 mm，模具最mm2mm400400 ，大厚度110 mm，最大开距220 mm，模扳尺寸，顶出行程50 mm，喷嘴半径为12 mm，高为2 mm。

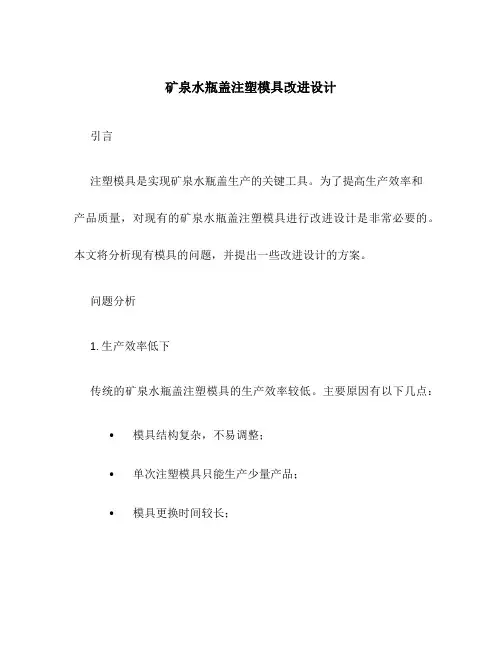

矿泉水瓶盖注塑模具改进设计引言注塑模具是实现矿泉水瓶盖生产的关键工具。

为了提高生产效率和产品质量，对现有的矿泉水瓶盖注塑模具进行改进设计是非常必要的。

本文将分析现有模具的问题，并提出一些改进设计的方案。

问题分析1. 生产效率低下传统的矿泉水瓶盖注塑模具的生产效率较低。

主要原因有以下几点：•模具结构复杂，不易调整；•单次注塑模具只能生产少量产品；•模具更换时间较长；2. 产品质量不稳定现有注塑模具的设计存在一定的产品质量不稳定性的问题。

主要原因有以下几点：•模具磨损导致产品尺寸不准确；•模具设计不合理导致产品出现缺陷；•模具材料使用寿命较短；改进设计方案1. 优化模具结构为了提高生产效率和产品质量，可以通过优化注塑模具的结构来实现。

具体方案如下：•简化模具结构，减少组件数量，降低模具制造成本；•采用模块化设计，方便更换和调整模具组件；•增加模具的冷却系统，提高注塑速度；•采用流道设计，降低产品热变形的风险；2. 使用高质量材料为了提高产品质量和模具使用寿命，应选择高质量的材料制造注塑模具。

具体方案如下：•选择具有优良耐磨性和抗腐蚀性的材料；•经过淬火处理的模具材料能提高模具的硬度和寿命；•使用表面涂层技术来增加模具的耐磨性；3. 引入自动化技术为了提高生产效率和稳定性，可以考虑引入自动化技术。

具体方案如下：•引入自动化机械手臂来替代人工操作，提高生产速度；•使用传感器和控制系统监测模具状态，自动调整注塑参数；•使用模具远程监控系统，实时监测模具的工作状态和磨损程度；结论通过对现有矿泉水瓶盖注塑模具的分析，我们可以看出其生产效率低下和产品质量不稳定的问题。

为了解决这些问题，我们提出了优化模具结构、使用高质量材料和引入自动化技术等改进设计方案。

这些方案有望提高生产效率、提升产品质量，并降低生产成本。

然而，具体的实施计划还需要根据实际情况进行进一步的研究和探索。

瓶盖注塑模具设计11 塑料的成型基础1.1 聚⼄烯的特征、性能分析及结构设计1.1.1 聚⼄烯的特征LDPE中⽂名：低密度聚⼄烯英⽂名：Low density polyethylene低密度聚⼄烯是⼀种⾼分⼦的直链烷烃，外观上是⽩⾊蜡状固体，微显⾓质状。

⽆毒、⽆味、呈乳⽩⾊。

密度为0.94～0.965g/cm3,有⼀定的机械强度,具有较好的柔软性、耐冲击性及透明性，但和其他塑料相⽐机械强度低，表⾯硬度差。

聚⼄烯的绝缘性能优异，常温下聚⼄烯不溶于任何⼀种已知的溶剂，并耐稀硫酸、稀硝酸和任何浓度的其他酸以及各种浓度的碱、盐溶液。

聚⼄稀有⾼度的耐⽔性，长期与⽔接触其性能可保持不变。

其透⽔⽓性能较差，⽽透氧⽓和⼆氧化碳以及许多有机物质蒸⽓的性能好。

在热、光、氧⽓的作⽤下会产⽣⽼化和变脆。

⼀般使⽤温度约在80 o C左右。

能耐寒，在-60 o C时仍有较好的⼒学性能，-70 o C时仍有⼀定的柔软性。

它质轻，吸⽔性⼩，电绝缘性优良，延伸性、透明性好，适⽤于薄膜，⽇⽤品等。

表1-1 低密度聚⼄烯各项性能参数表⼒学、热性能成型条件1.1.2 聚⼄烯的成型特性结晶形塑料,吸湿性⼩,成型前可不预热，熔体粘度⼩，成型时不易分解，流动性极好,溢边2值为0.02mm左右,流动性对压⼒变化敏感，加热时间长则易发⽣分解。

冷却速度快,必须充分冷却,设计模具时要设冷料⽳和冷却系统。

收缩率⼤，⽅向性明显，易变形、翘曲，结晶度及模具冷却条件对收缩率影响⼤，应控制模温。

宜⽤⾼压注射，料温要均匀，填充速度应快，保压要充分。

不宜采⽤直接浇⼝注射，否则会增加内应⼒，使收缩不均匀和⽅向性明显。

应注意选择浇⼝位置。

质软易脱模，塑件有浅的侧凹时可强⾏脱模。

聚⼄烯的收缩率绝对值及其变化范围很⼤，在塑料材料中很突出，低密度聚⼄烯收缩率在之间，这是由其具有较⾼的结晶度及结晶度会在很⼤范围内变化所决定的。

聚⼄烯熔体容易氧化，成型加⼯中应尽可能避免熔体与氧直接接触。

塑料瓶盖注塑模具设计绪论1.本课题的意义、目的及应达到的要求本设计主要意义是在我们学习完模具设计与制造的所有专业课之后，总结条理以前我们所学的知识，使之成为一个系统的理论体系，以便于我们在以后的工作中使用。

同时也让我们对模具的设计与制造有了初步的了解，掌握了查阅资料和使用工具书以及手册的能力。

【1】本设计的目的是在学生毕业前夕，将通过毕业实习和毕业设计的实践性环节，对医学知识进行全面的总结和应用，提高综合能力的培训以及扩大模具领域的新知识。

具体的要求是：1．系统总结，巩固过去所学的基础课和专业课知识。

2．运用所学的知识解决模具技术领域内的实际工程问题，以此进行综合知识的训练。

3．通过某项具体工程设计和实验研究，达到多种综合能力的培养，掌握设计和科研的基本过程和基本方法。

4．提高和运用与工程技术有关的人文科学，价值工程和技术经济的综合知识。

2 本课题的国内外现状2.1我国塑料模具工业的发展现状我国塑料模工业从起步到现在，历经半个多世纪，有了很大发展，模具水平有了较大提高。

在大型模具方面已能生产48英寸大屏幕彩电塑壳注射模具、6.5Kg大容量洗衣机全套塑料模具以及汽车保险杠和整体仪表板等塑料模具，精密塑料模具方面，已能生产照相机塑料件模具、多型腔小模数齿轮模具及塑封模具。

注塑模型腔制造精度可达0.02mm～0.05mm，表面粗糙度Ra0.2μm，模具质量、寿命明显提高了，非淬火钢模寿命可达10～30万次，淬火钢模达50～1000万次，交货期较以前缩短，但和国外相比仍有较大差距，（1）成型工艺方面：多材质塑料成型模、高效多色注射模、镶件互换结构和抽芯脱模机构的创新方面也取得较大进展。

气体辅助注射成型技术的使用更趋成熟，电视机外壳以及一些厚壁零件的模具上运用气辅技术，一些厂家还使用了C-MOLD气辅软件，取得较好的效果。

但总体上热流道的采用率达不到10%，与国外的50%～80%相比，差距较大。

（2）在制造技术方面：CAD/CAM/CAE技术的应用水平上了一个新台阶，以生产家用电器的企业为代表，陆续引进了相当数量的CAD/CAM系统，美国EDS的UG Ⅱ、美国Parametric Technology公司的Pro/Engineer、美国CV公司的CADS5、以及一些塑模分析软件等等。

瓶盖注塑模具设计论文1 塑件结构分析图1所示塑件为某饮料瓶瓶盖，材料为PE( 聚乙烯) ，重量为2.9g。

瓶盖主体外侧均布120个增大摩擦力的防滑筋，瓶盖顶部有商标名称ZSM的字样。

瓶盖下部有一防伪圈与瓶盖主体通过8个直径φ1mm 高1mm 的小圆柱相连，防伪圈内侧有8个均布长为3mm 直径为φ1.5mm 的半圆形凸台。

瓶盖内部有螺牙为半圆形的螺纹及高为4mm、截面直径为φ1mm 的防伪圈与瓶子内径严密配合，而高为1mm，截面直径φ1mm 的防伪圈与瓶子外径严密配合防止漏水。

2 模具结构设计根据塑件形状、精度、大小、工艺要求和生产批量，模具设计时考虑如下几方面。

2.1 型腔数目及排列方式瓶盖作为包装容器大批量生产，宜采用一模多腔，考虑现有注塑机的锁模力、注射量及瓶盖的精度和经济性因素，确定为1模10腔，型腔排列方式为“一字形”。

2.2 浇注系统设计根据塑件结构，模具设计成三板式采用点浇口，浇口设置在塑件顶部正中央位置，点浇口可显著提高熔体的剪切速率，使熔体粘度大为降低有利于充模，对于PE 这样对剪切速率敏感的熔体尤为有效。

并且塑件作为包装容器，外观质量要求高，点浇口的残留痕迹小，可确保塑件的表面质量，脱模时浇口处自动拉断，便于实现制品生产过程的自动化，提高了生产效率，增加了经济效益。

采用非平衡浇注系统，型腔排列紧凑，减小了模具尺寸，为了能使各个型腔能同时均衡地充满，采用BGV(Balanced Gat Value) 法通过人工修改各个型腔浇口尺寸达到平衡。

利用冷料穴储存前锋冷料。

2.3 冷却系统设计模温调节系统直接影响到制品的质量和生产效率。

为提高型腔的冷却效率，采用如图2 所示的冷却回路，一条回路的进口位于另一条回路的出口附近；根据塑件形状及模具结构限制，定模冷却水道直径为φ12mm( 见图2) ，与模外软管连接形成循环冷却。

动模型芯直径较细，采用如图3 所示的钢管冷却方式，在型芯中心压入热导性能好的软铜芯棒，并将芯棒的一端伸到冷却水孔中冷却。

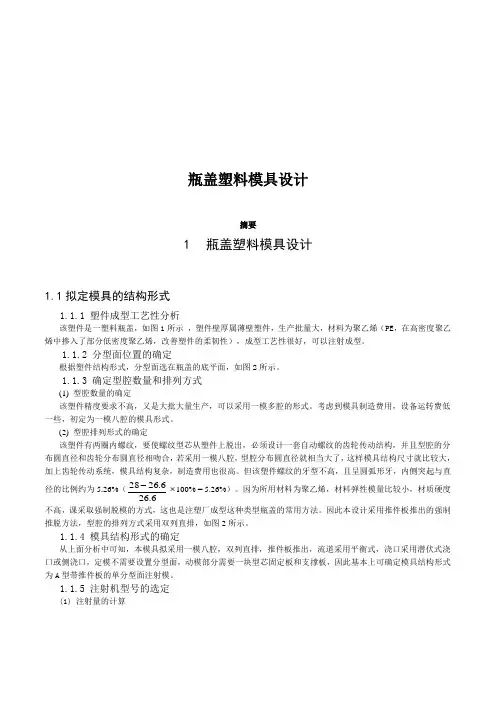

瓶盖塑料模具设计摘要1 瓶盖塑料模具设计1.1拟定模具的结构形式1.1.1 塑件成型工艺性分析该塑件是一塑料瓶盖，如图1所示，塑件壁厚属薄壁塑件，生产批量大，材料为聚乙烯（PE，在高密度聚乙烯中掺入了部分低密度聚乙烯，改善塑件的柔韧性），成型工艺性很好，可以注射成型。

1.1.2 分型面位置的确定根据塑件结构形式，分型面选在瓶盖的底平面，如图2所示。

1.1.3 确定型腔数量和排列方式(1) 型腔数量的确定该塑件精度要求不高，又是大批大量生产，可以采用一模多腔的形式。

考虑到模具制造费用，设备运转费低一些，初定为一模八腔的模具形式。

(2) 型腔排列形式的确定该塑件有两圈内螺纹，要使螺纹型芯从塑件上脱出，必须设计一套自动螺纹的齿轮传动结构，并且型腔的分布圆直径和齿轮分布圆直径相吻合，若采用一模八腔，型腔分布圆直径就相当大了，这样模具结构尺寸就比较大，加上齿轮传动系统，模具结构复杂，制造费用也很高。

但该塑件螺纹的牙型不高，且呈圆弧形牙，内侧突起与直径的比例约为5.26%（6.266.2628-⨯100% = 5.26%）。

因为所用材料为聚乙烯，材料弹性模量比较小，材质硬度不高，课采取强制脱模的方式，这也是注塑厂成型这种类型瓶盖的常用方法。

因此本设计采用推件板推出的强制推脱方法，型腔的排列方式采用双列直排，如图2所示。

1.1.4 模具结构形式的确定从上面分析中可知，本模具拟采用一模八腔，双列直排，推件板推出，流道采用平衡式，浇口采用潜伏式浇口或侧浇口，定模不需要设置分型面，动模部分需要一块型芯固定板和支撑板，因此基本上可确定模具结构形式为A型带推件板的单分型面注射模。

1.1.5 注射机型号的选定(1) 注射量的计算通过计算或Pro/E建模分析，塑件质量m1为2.8g，塑件体积V1=ρ1m=91.08.2 = 3.077cm3,流道凝料的质量m2还是个未知数，课按塑件质量的0.6倍来估算。

从上述分析中确定为一模八腔，所注射量为M = 1.6nm1= 1.6 ⨯8⨯2.8 = 35.84g 。

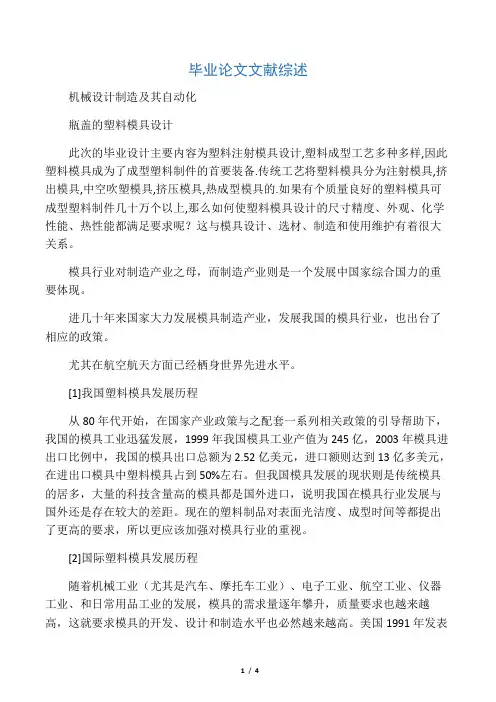

毕业论文文献综述机械设计制造及其自动化瓶盖的塑料模具设计此次的毕业设计主要内容为塑料注射模具设计,塑料成型工艺多种多样,因此塑料模具成为了成型塑料制件的首要装备.传统工艺将塑料模具分为注射模具,挤出模具,中空吹塑模具,挤压模具,热成型模具的.如果有个质量良好的塑料模具可成型塑料制件几十万个以上,那么如何使塑料模具设计的尺寸精度、外观、化学性能、热性能都满足要求呢？这与模具设计、选材、制造和使用维护有着很大关系。

模具行业对制造产业之母，而制造产业则是一个发展中国家综合国力的重要体现。

进几十年来国家大力发展模具制造产业，发展我国的模具行业，也出台了相应的政策。

尤其在航空航天方面已经栖身世界先进水平。

[1]我国塑料模具发展历程从80年代开始，在国家产业政策与之配套一系列相关政策的引导帮助下，我国的模具工业迅猛发展，1999年我国模具工业产值为245亿，2003年模具进出口比例中，我国的模具出口总额为2.52亿美元，进口额则达到13亿多美元，在进出口模具中塑料模具占到50%左右。

但我国模具发展的现状则是传统模具的居多，大量的科技含量高的模具都是国外进口，说明我国在模具行业发展与国外还是存在较大的差距。

现在的塑料制品对表面光洁度、成型时间等都提出了更高的要求，所以更应该加强对模具行业的重视。

[2]国际塑料模具发展历程随着机械工业（尤其是汽车、摩托车工业）、电子工业、航空工业、仪器工业、和日常用品工业的发展，模具的需求量逐年攀升，质量要求也越来越高，这就要求模具的开发、设计和制造水平也必然越来越高。

美国1991年发表的《国家关键技术报告》认为:材料领域的进展几乎可以显著改进国民经济所有部门的产品性能,提高它们的竞争能力;因此把材料列为六大关键技术的首位。

这是由于先进材料与制造技术是未来国民经济与国防力量发展的基础,是各种高、新技术成果转化为实用产品与商品的关键。

模具的技术能促进工业产品的发展和质量的提高，并能获得极大的经济效益，模具是“效益放大器”，用模具生产的产品的价值往往是模具价值的几十倍，甚至上百倍。

塑料设计说明书朱叶明模具12212012051348目录1塑件的分析 (3)1.1塑件成型工艺分析 (3)1.2壁厚分析 (3)1.3圆角分析 (3)2塑件材料的选择及材料特性 (4)2.1材料的选择 (4)2.2材料简介 (4)2.3基本特性 (4)2.4物理性质 (4)2.5成型特性 (5)3塑件的形状尺寸的计算 (6)4注射机的选择及型号和规格 (6)4.1估算塑件的体积和质量 (6)4.2选择注射机 (6)5型腔数目的确定及排布 (8)5.1型腔数目 (8)5.2型腔的排布 (8)6分型面的选择 (9)7浇注系统的设计 (10)7.1导柱的设计 (10)7.4浇口的设计 (11)7.5冷料穴的设计 (12)7.6排气系统的设计 (12)8塑料工艺尺寸的计算 (13)8.1凹模的的结构设计 (13)8.2凸模的结构设计 (13)8.3凹模径向尺寸计算 (13)8.4凸模径向尺寸计算 (14)8.5螺纹型芯的工作尺寸 (15)8.6型腔壁厚和底板厚度计算 (16)9导向机构的设计 (16)9.1导柱导向机构的作用 (16)9.2开模过程设计 (16)9.3导柱导套的设计 (17)9.4导柱与导套的布置 (18)10脱模机构的设计 (19)10.1脱模机构的组成 (19)10.2设计原则 (19)11温度调节系统的设计 (20)11.1模具冷却系统的设计 (20)11.2模具冷却时间的确定 (20)11.5冷却系统的计算 (21)12模具工作过程 (21)1 塑件的分析1.1塑件的成型分析此次的塑件是瓶盖，整个塑件呈现半开状的圆筒形，该构件的表面的形状和整体的结构较其他塑件较为简单，经过对大量的饮料瓶盖的统计检验，整个瓶盖的外部轮廓高达15mm,外径28mm,壁厚1mm，作为对表面粗糙度要求不太高的塑件，而且较为实用性零件对其尺寸公差没有太严格的要求。

且本身塑件壁厚较小、均匀，可以用大批量的注塑模具加以生产.1.2壁厚分析各种塑件，不论是结构件还是板壁，根据使用要求具有一定的厚度，以保证其力学强度。

瓶盖塑料模具设计要点（doc 10页）瓶盖塑料模具设计摘要1 瓶盖塑料模具设计1.1拟定模具的结构形式1.1.1 塑件成型工艺性分析该塑件是一塑料瓶盖，如图1所示，塑件壁厚属薄壁塑件，生产批量大，材料为聚乙烯（PE，在高密度聚乙烯中掺入了部分低密度聚乙烯，改善塑件的柔韧性），成型工艺性很好，可以注射成型。

1.1.2 分型面位置的确定根据塑件结构形式，分型面选在瓶盖的底平面，如图2所示。

1.1.3 确定型腔数量和排列方式(1) 型腔数量的确定该塑件精度要求不高，又是大批大量生产，可以采用一模多腔的形式。

考虑到模具制造费用，设备运转费低一些，初定为一模八腔的模具形式。

(2) 型腔排列形式的确定该塑件有两圈内螺纹，要使螺纹型芯从塑件上脱出，必须设计一套自动螺纹的齿轮传动结构，并且型腔的分布圆直径和齿轮分布圆直径相吻合，若采用一模八腔，型腔分布圆直径就相当大了，这样模具结构尺寸就比较大，加上齿轮传动系统，模具结构复杂，制造费用也很高。

但该塑件螺纹的牙型不高，且呈圆弧形牙，内侧突起与直径的比例约为5.26%（6.266.2628-⨯100% = 5.26%）。

因为所用材料为聚乙烯，材料弹性模量比较小，材质硬度不高，课采取强制脱模的方式，这也是注塑厂成型这种类型瓶盖的常用方法。

因此本设计采用推件板推出的强制推脱方法，型腔的排列方式采用双列直排，如图2所示。

1.1.4 模具结构形式的确定从上面分析中可知，本模具拟采用一模八腔，双列直排，推件板推出，流道采用平衡式，浇口采用潜伏式浇口或侧浇口，定模不需要设置分型面，动模部分需要一块型芯固定板和支撑板，因此基本上可确定模具结构形式为A型带推件板的单分型面注射模。

1.1.5 注射机型号的选定(1) 注射量的计算通过计算或Pro/E建模分析，塑件质量m1为2.8g，塑件体积V1=ρ1m=91.08.2 = 3.077cm3,流道凝料的质量m2还是个未知数，课按塑件质量的0.6倍来估算。

一些，初定为一模八腔的模具形式。

(2) 型腔排列形式的确定该塑件有两圈内螺纹，要使螺纹型芯从塑件上脱出，必须设计一套自动螺纹的齿轮传动结构，并且型腔的分布圆直径和齿轮分布圆直径相吻合，若采用一模八腔，型腔分布圆直径就相当大了，这样模具结构尺寸就比较大，加上齿轮传动系统，模具结构复杂，制造费用也很高。

但该塑件螺纹的牙型不高，且呈圆弧形牙，内侧突起与直径的比例约为5.26%（6.266.2628-⨯100% = 5.26%）。

因为所用材料为聚乙烯，材料弹性模量比较小，材质硬度不高，课采取强制脱模的方式，这也是注塑厂成型这种类型瓶盖的常用方法。

因此本设计采用推件板推出的强制推脱方法，型腔的排列方式采用双列直排，如图2所示。

1.1.4 模具结构形式的确定从上面分析中可知，本模具拟采用一模八腔，双列直排，推件板推出，流道采用平衡式，浇口采用潜伏式浇口或侧浇口，定模不需要设置分型面，动模部分需要一块型芯固定板和支撑板，因此基本上可确定模具结构形式为A型带推件板的单分型面注射模。

1.1.5 注射机型号的选定(1) 注射量的计算通过计算或Pro/E建模分析，塑件质量m1为2.8g，塑件体积V1=ρ1m=91.08.2 = 3.077cm3,流道凝料的质量m2还是个未知数，课按塑件质量的0.6倍来估算。

从上述分析中确定为一模八腔，所注射量为M = 1.6nm1= 1.6 ⨯8⨯2.8 = 35.84g 。

(2)塑件和流道凝料在分型面上的投影面积及所需锁模力的计算流道凝料（包括浇口）在分型面上的投影面积A2,在模具设计前是个未知值，根据多型腔模的统计分析，A2是每个塑件在分型面上的投影面积A1的0.2倍～0.5倍，因此可用0.35nA1来进行估算，所以A = nA1 + A2= nA1+ 0.35nA1= 1.35nA1= 8412.336mm2式中A1=4πd2 = 0.785 ⨯ 31.52 = 778.92mm2。
