人工铺轨作业指导书1、目的和适用范围1.1为人工铺轨施工工艺规范统一，达到质量可靠、作业标准，并能满足道岔铺设的规范和设计要求，特编制本作业指导书。

1.2本作业指导书适用于中铁一局甘泉铁路各车站的人工铺轨。

2、编制依据2.1根据甘泉铁路《站场轨道设计说明》和相关设计资料。

2.2依据《铁路轨道工程施工质量验收标准》2.3根据《客货共线铁路轨道工程施工技术指南》2.4依据《站场初步设计》《轨道初步设计》3、主要工程数量铺架：线路全长366.853km，制架T型梁690孔，制枕72.4万根；铺设正线轨道341.861km；铺设站线轨道116.163km，正线上碴93万方：面碴69.7万方，底碴23.3万方；站线上碴27.9万方。

4、正线轨道4.1钢轨：线路直线地段采用60kg/m、25m标准长度的厂制新轨；曲线地段外股使用标准长度厂制新轨，内股使用厂制缩短新轨。

长度大于1000m的乌拉山一号、二号隧道内，采用耐腐蚀钢轨。

4.2配件：钢轨接头采用相对式，钢轨接头采用双头6孔鱼尾板连接，接头螺栓采用10.9级高强度螺栓，螺母采用10级高强度螺母，垫圈采用高强度平垫圈，绝缘接头采用胶接绝缘接头。

4.3轨枕：正线采用新Ⅱ型预应力钢筋混凝土枕，每公里铺设1760根。

特大桥、大中桥地段及其他铺设护轮轨地段采用新Ⅲ型预应力钢筋混凝土桥枕，每公里铺设1667根。

与正线道岔相接的轨道，60kg/m及以上钢筋混凝土岔枕道岔的道岔区前后两端各50根（后端包括辄叉跟端以后的岔枕）轨枕采用Ⅲ型混凝土枕，每千米铺枕根数及扣件类型与正线标准一致。

道岔与道岔之间采用与岔枕类型相同的轨枕。

半径为800m的曲线地段、坡度大于12‰的下坡地段每公里曾铺80根轨枕。

4.4扣件：混凝土地段采用弹条Ⅱ型扣件。

4.5道床：全线采用Ⅰ级碎石道床，道床顶面宽度3.1m，边坡坡度1：1.75。

路基采用双层道床，即道碴层30cm，底碴层20cm，道床厚度50cm；桥梁上采用单层道床，道床厚度30cm，桥梁与两端线路轨道的道床厚度在桥台外30m范围内顺坡；隧道内采用单层道床，道床厚度35cm，道床碴肩至边墙（或高侧水沟）间以道碴填平。

蒙西至华中地区铁路煤运通道工程MHPJ-2标段编号：人工铺轨现场施工作业指导书单位：编制：审核：批准：2018年1月20日发布2018年1月30日实施人工铺轨现场施工作业指导书一、施工准备1、内业准备在开工前组织技术人员认真学习施工组织设计和相关施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后才能上岗。

2、外业准备提前备齐作业指导书上的施工工机具和检查仪器设备，并熟悉其性能和使用方法，满足施工要求。

二、技术标准1、钢轨类型一次性铺设跨区间500m长钢轨线路，人工铺轨利用P60kg/m-12.5m，和P50kg/m-25.00m钢轨作为工具轨，后期500m长钢轨进场后，换铺长钢轨。

2、轨枕及扣件铺设2.6m长Ⅲa型有挡肩混凝土轨枕（专线3393），每公里铺设1667根，采用弹条Ⅱ型扣件（专线3351）普通橡胶垫板，P50kg/m工具轨铺设地段，尼龙挡座处加设8mm后轨距块。

3、道床采用一级道砟、道床顶宽3.4米，土质路基采用双层道床，表层道砟30cm，底层道砟20cm；桥梁地段为单层道床道砟厚度为35cm。

道床应分层铺设、分层碾压和捣固。

线路开通前，道床密实度不得小于1.70g/m³，支承刚度不得小于100kN/mm，纵向阻力不得小于12kN/枕，横向阻力不得小于10kN/枕。

4、道岔在本次人工铺轨所涉及范围内共有沙窝线路所、邱家坡线路所两个线路所需要铺设道岔，其中沙窝线路所铺设两组右开18#道岔，图号为GLC（07）02；邱家坡线路所铺设三组18#道岔，其中两组图号为专线4308，一组图号为GLC（07）02 。

三、施工作业流程及技术要求人工铺轨作业施工步骤为：按照轨排布置计划将轨料装车、检查→预铺底砟、轨料运输、卸轨料→抬运钢筋砼轨枕粗方→钢筋混凝土轨枕锚固→散轨底大胶垫→配轨、上钢轨→细方枕、上扣配件→紧扣件→检查验收。

文件编号：GD/FS-6041（管理制度范本系列）人工铺设工具轨线路施工作业指导书详细版The Daily Operation Mode, It Includes All Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify The Management Process.编辑：_________________单位：_________________日期：_________________人工铺设工具轨线路施工作业指导书详细版提示语：本管理制度文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

适用范围本指导书适用于新建山西中南部铁路通道ZNTJ-15标段轨道工程人工铺设工具轨线路施工。

线路测量1、有碴道床在铺轨前应精确测量线路中心线，设置中心控制桩。

2、铺轨前应接收线下施工单位的线路测量资料及桩橛，并复测线路中桩及路基表面高程，复测合格后应在路肩上设置边桩。

尤其是曲线要素桩应两侧设置边桩，并用混凝土做好防护。

中桩、基桩、变坡点及边桩均应按照设计位置设置齐全，缺失者应在铺轨前补齐。

其中中桩和边桩在铺轨前应测设桩顶高程。

1）中桩距：直线地段不大于50m，圆曲线地段为20m,缓和曲线地段应为10m。

根据现场需要，酌情加密桩。

2）高程控制桩距：直线地段不大于50m，曲线地段不大于20m，线路纵断面及竖曲线起讫点应增设桩橛。

3）平曲线要素桩，竖曲线起讫点、曲中点，道口中心点，道岔中心、岔头及岔尾等点均应以精确点位固定。

4）隧道内及明洞内中桩的边桩高程可设置在内壁或电缆槽顶上，桥上中桩的边桩高程可设置的在挡碴墙顶上。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==人工铺轨作业指导书篇一：人工铺轨作业指导书人工铺轨作业指导书一、目的：明确人工铺轨过程中的施工工艺、操作要点和质量标准，规范和指导铺轨作业二、依据：《铁路轨道工程施工质量验收标准》、《铁路轨道设计规范》、《客运专线铁路轨道工程施工技术指南》以及设计图纸。

三、适用范围：铁路轨道人工铺轨的施工作业。

四、施工准备：（一）轨料进场钢轨、轨枕、扣件及其连接配件进场时，应对其规格、型号、外观进行验收，其质量应符合设计及产品标准规定；铺设旧轨时应符合旧轨使用技术条件的规定。

检验数量：施工单位、监理单位全部检查。

（二）卸轨枕1、路基未上碴前，轨枕由汽车运至路基后，人工配合吊车进行卸车作业，将轨枕卸车后摆放于路肩一侧，待路基上碴后再进行散枕路基散枕作业。

2、轨枕的结构强度（静载抗裂强度和疲劳强度）应符合产品标准的规定。

检验数量：同一厂家、同一批次施工单位每50000根抽检1次，不足50000根按1次抽检；监理单位全部见证检验。

检验方法：试验。

3、轨枕的型式尺寸（长度、高度、钉孔距和两承轨槽距离）应符合产品标准的规定。

检验数量：施工单位抽检2%，监理单位全部见证检验。

检验方法：尺量。

4、扣件的扣压力和疲劳强度应符合产品的标准规定。

检验数量：同一厂家、同一批次施工单位每100 000套抽检2套，不足100 000套按2套抽检；监理单位全部见证检测。

检验方法：试验。

5、扣件的型式尺寸应符合产品标准的规定。

检验数量：施工单位抽检2%，监理单位全部见证检验。

检验方法：尺量。

6、轨道扣件及连接配件的规格、型号、铺设数量应符合设计规定。

检验数量：施工单位全部检查；监理单位平行检查10%。

检查方法：观察检查。

7、每千米轨枕铺设数量及规格、型号应符合设计规定。

检验数量：施工单位全部检查；监理单位平行检查10%。

铺轨施工作业指导书 -一、前言铺轨施工是铁路建设过程中必不可少的环节，是确保列车运行安全、保障正常运输的重要工作。

本作业指导书旨在规范铺轨施工作业，确保施工过程中的安全、质量、进度及项目成本得到控制，以达到规范施工的目标。

二、准备工作及材料准备1. 设备准备：渣土车、铁轨拖拉机、剪切机、扭矩扳手、普通扳手、电动割砖机、电焊机等。

2. 材料准备：铁轨、扣件、岔路器、道岔、钢轨衬垫、地脚螺栓、钢筋等。

3. 现场交通：设置挡车棒、信号指示牌、路障等，指定一个专人备勤，防止现场交通事故的发生。

4. 安全用具：施工中必须佩戴头盔、安全鞋、安全带、手套等。

三、现场调查1. 路基情况：铺设区域周围是否有不稳定地区、是否有流水、是否有泥沙等情况，以便进行合理的铺轨施工方案。

2. 铁路线情况：了解铁路线路的长度、斜率、曲率、限速标准等情况。

3. 现场检查：检查车辆、设备、工具是否符合要求；检查人员佩戴安全用具是否到位、设备保险是否打好等。

四、施工流程1. 铁轨定位：根据设计图纸和现场实际情况，确定铁轨的位置并用各种方法进行标记。

2. 铁轨翻转：使用起重机将铁轨翻转至放置位置，然后通过调整位置将其放置到设计位置。

3. 接轨连接：将钢轨衬垫铺垫在路基上，再将铁轨放到垫子上，然后采用钢筋夹紧，接一个扣件，旋转螺钉将两个铁轨连接起来。

4. 稳定牢固：通过调整铁轨高度、螺栓紧缩程度等措施，使铁轨牢固固定于路基上。

5. 检修验收：经过铺轨作业完成后，要进行必要的检查验收，确定铁轨是否平整、稳定、是否有脱轨、铁轨道岔等是否符合标准规范要求。

五、注意事项1. 施工前要进行认真的安全交底，压实班组人员安全意识，严禁喝酒、吸烟等影响作业安全的行为。

2. 进行施工时，必须佩戴安全帽、安全鞋等防护用具，严格按照操作流程进行。

3. 在施工现场应通过标志牌、警戒线等必要的手段，确保作业区域的安全。

4. 施工完成后应清理现场，办好资料，及时归还设备材料、机具等，做好施工的工作总结和验收工作。

人工铺设标准轨作业指导书1. 适用范围适用于人工铺设正线、站线25m标准轨施工。

2. 作业准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全、环保措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考试合格后方可上岗。

3. 技术要求3.1 施工前进行硫磺锚固配合比试验以选定配合比，施工过程严格按配合比计量控制各材料用量，保证砼枕的锚固抗拔力达到60KN。

3.2 人工将轨枕按设计规定间距布置，允许偏差为20mm且不得累计误差。

3.3 螺旋道钉硫磺锚固位置偏差不得超过2mm，高度必须保持道钉圆台底高于承轨槽0～2mm，道钉垂直于承轨槽，偏斜不得大于2度。

3.4 轨道中心线与设计线路中线应一致，偏差不得大于30mm，轨距允许误差为+6mm～-2mm。

按设计在绝缘节位置设置绝缘轨缝。

3.53.6 按实际铺设时的轨温计算并预留轨缝，轨缝应均匀设置，每千米轨缝总误差：25m钢轨地段不得大于±80mm。

3.7 钢轨接头采用相对式。

曲线地段外股应使用标准长度钢轨，内股应使用厂制缩短轨调整钢轨接头位置。

两股钢轨接头相对偏差直线不应大于40mm，曲线不应大于40mm加缩短量的1/2。

4. 施工程序与工艺流程人工铺轨作业流程:轨料（含面砟）装车、检预上部分面砟、轨料运输、卸轨钢筋砼轨枕锚固抬运钢筋砼轨枕粗方枕散轨底大胶垫配轨、上钢轨细方枕、上扣配件紧扣件检查验收5. 施工要求）人工铺轨施工工艺1（．①铺砟利用汽车运输，一次铺足底碴并压实，预铺部分面碴。

②装卸轨枕和钢轨及散枕钢轨和轨枕装运至工地后，利用人工或吊车卸至路基上。

用线拉出轨枕边线，将卸在路基上的轨枕人工抬摆到位，要求轨枕间距基本符合要求。

③钢筋混凝土轨枕硫磺锚固硫磺锚固浆配合比由实验确定，抗压强度不低于40MPa，道钉锚固后的抗拔力不低于60KN。

锚固采用特制的锚固架进行正锚，锚固材料必须符合要求。

人工铺设标准轨施工作业指导书1.适用范围适用于人工铺设正线、站线25米标准轨施工。

2. 作业准备2.1施工前要组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行岗前培训，考核合格后持证上岗。

收集施工作业层中所涉及的各种外部技术数据。

2.2各类轨道部件生产厂家均应具有生产资质，并按照相关标准规定的批量，出具产品检验合格证，并提供质量保证书。

采购方应提供质量复验证明书。

2.3施工前应根据施工方法配备焊轨、道碴摊铺、长钢轨及轨枕运输、铺枕及铺轨、大型养路机械及补碴、应力放散及锁定、钢轨预打磨等设备。

2.4施工前应根据质量控制需要设臵经认证的检测机构，并配备相应的检测设备。

试验检测设备主要包括：钢轨焊接接头质量检测设备、有碴道床状态参数指标检测设备、轨道几何尺寸检测设备、轨温计等。

各施工检测设备要在使用前预加校验，不合格者不得使用。

2.5预铺道碴前应按设计设臵好线路基桩。

线路基桩材质、标准、设臵位臵、数量和精度应符合设计要求。

线路基桩应在贯通测量后设臵，测量误差应在限差内调整闭合，设臵精度应符合相关技术标准规定。

因路基沉降等致使基桩变位应及时修正测量资料。

2.6铺轨前，路基、桥、隧及过渡段应有检验合格资料，并提供沉降变形观测资料及评估报告。

2.7选定铺轨基地，宜设臵在既有车站附近，应根据工程规模，施工方法及进度要求按经济技术比选确定，并有富余生产能力。

3.技术要求3.1不同类型的轨枕不应混铺。

铺设木枕应一端取齐。

在区间直线地段，单线铁路沿线路计算里程方向左侧取齐，双线铁路沿列车运行方向的左侧取齐，曲线地段沿外侧取齐。

邻近站台的轨道均在靠近站台的一侧取齐。

木枕应预钻直径比道钉小3~4mm的道钉孔。

不得用归钉挤轨的方法消除相错量。

3.2铺设混凝土宽枕应严格按中线铺设。

不应采取就地拨移的办法正位。

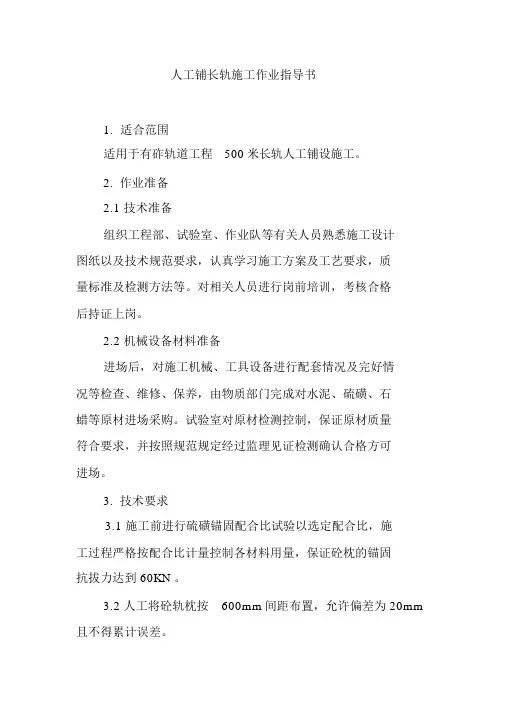

人工铺长轨施工作业指导书1.适合范围适用于有砟轨道工程500米长轨人工铺设施工。

2.作业准备2.1 技术准备组织工程部、试验室、作业队等有关人员熟悉施工设计图纸以及技术规范要求，认真学习施工方案及工艺要求，质量标准及检测方法等。

对相关人员进行岗前培训，考核合格后持证上岗。

2.2 机械设备材料准备进场后，对施工机械、工具设备进行配套情况及完好情况等检查、维修、保养，由物质部门完成对水泥、硫磺、石蜡等原材进场采购。

试验室对原材检测控制，保证原材质量符合要求，并按照规范规定经过监理见证检测确认合格方可进场。

3.技术要求3.1 施工前进行硫磺锚固配合比试验以选定配合比，施工过程严格按配合比计量控制各材料用量，保证砼枕的锚固抗拔力达到 60KN 。

3.2 人工将砼轨枕按600mm间距布置，允许偏差为 20mm 且不得累计误差。

3.3 螺旋道钉硫磺锚固位置偏差不得超过2mm ，高度必须保持道钉圆台底高于承轨槽 0～ 2mm，道钉垂直于承轨槽偏斜不得大于 2度。

3.4 轨道中心线与设计线路中线应一致，偏差不得大于30mm。

3.5 单元轨节起终点处左右股长轨轨头应方正，偏差不得大于 100mm 。

4.施工程序与工艺流程吊散轨枕整理对位安模架插钉硫磺锚固砂浆熬制灌浆锚固脱模匀枕散扣件布轨接头连接上扣件上碴拨顺线路5.施工要求5.1.1 吊散轨枕：人工配合匀散轨枕。

5.1.2 整理对位：轨枕由人工撬拨将轨枕按设计要求的轨枕间距调好，并且对正中线。

5.1.3 安模架插钉：对准轨枕承轨槽安装锚固模架，人工插入道钉、检查轨枕承轨槽面与模板面是否密贴，道钉是否插到位。

5.1.4 硫磺锚固砂浆熬制硫磺锚固砂浆配合比为（重量比）：硫磺:水泥:砂子:石蜡＝1:（ 0.3～ 0.6）:（1.0～1.5）:（ 0.01～ 0.03），在选定配合比时，按实际采用的比例做成试件在锚固前进行试验，以求得最佳配合比，试件的抗压强度不低于40MPa，抗拉强度不低于4MPa，道钉锚固后的抗拔力不低于60kN 。

人工铺设工具轨线路施工作业指导书
前言
本文档旨在指导人工铺设工具轨线路施工作业，并保证施工质量，确保安全。

工具和材料
•毛刷
•橡皮锤
•螺丝刀
•扳手
•密封胶
•电线夹
•电线
步骤
1.准备工作
首先，我们需要检查好所有的工具和材料，确保没有损坏和缺失的情况。

然后，我们需要在铺设轨道的位置清除任何不平整或杂物。

2.安装轨道固定件
先在地面上将轨道固定件按照一定的间距摆放，再利用螺丝刀和扳手，将其与地面固定。

确保固定紧密，不松动。

3.安装轨道
现在可以将轨道拼接起来，并利用橡皮锤和毛刷将其安装于轨道固定件上，确保表面平整，不偏斜。

4.固定轨道
安装好轨道后，必须用电线夹将轨道固定在轨道固定件上，避免轨道移位或摇晃。

5.检查
最后，我们需要检查一下轨道是否安装牢固，是否有偏斜和移动的情况，如果有，则需要重新调整。

安全注意事项
1.使用工具时，必须戴上手套和护目镜。

2.检查好工具和材料的质量和数量，确保工作的顺利。

3.在工作过程中，必须保持清醒和安全距离，防止发生意外事故。

4.在施工前需要检查好工作场所是否能够承受施工的压力。

结论
本文档详细介绍了人工铺设工具轨线路施工的步骤和注意事项。

只要按照文档所述的步骤进行操作，遵循注意事项，就可以确保施工顺利，达到高质量的目标。

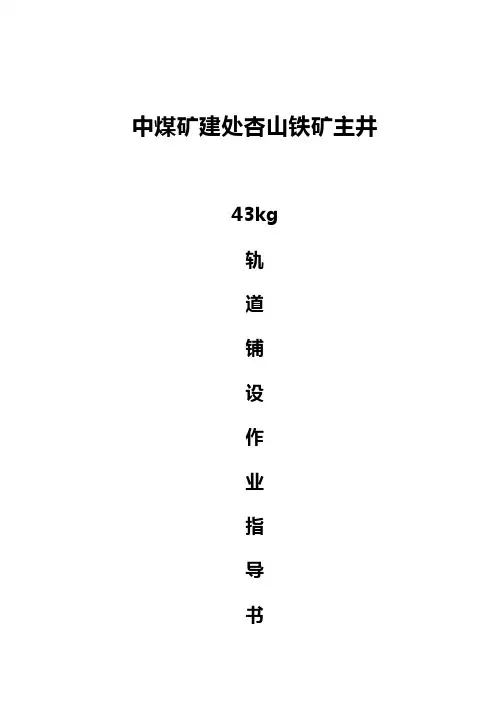

中煤矿建处杏山铁矿主井43kg轨道铺设作业指导书二O一一年八月二十五日人工铺轨1 适用范围本作业指导书适用于人工铺轨施工作业。

2 作业准备2.1 曲线表——主要包括曲线交角、切线长度、缓和曲线及圆曲线长度等，测设曲线。

2.2 坡度表——主要包括线路坡度及变坡点的起止里程、坡度长度，临时或正式交接路基石。

2.3 长短链表——主要有长短链的起止里程长度、代数差长度。

2.4 平交道表——主要包括平交道口中心里程、宽度与线路交角、道口类型、路面结构。

2.5 隧道表——主要包括有进、出口里程，长度、宽度，曲线加宽度，平面位置（曲线或直线），道床结构及其主要控制桩里程。

2.6 桥梁及涵渠表——包括桥位中心里程，孔数，跨度，本座桥直线或曲线孔位置，桥梁类别及孔跨排列位置，护轮轨长度，涵渠中心里程及宽度。

2.7 铺设不同类型长度钢轨及轨枕地段表——主要内容有特殊设计铺设不同类型钢轨地段起止里程和长度，铺设混凝土枕、宽轨枕、整体道床，木枕地段起止里程或长度。

2.8 加强地段表、制动地段表、基线图、水准点表。

2.9 熟悉车站平面施工图，熟悉技术交底，掌握股道名称，警冲标，信号机位置里程。

绝缘轨缝位置。

2.10 准备施工机具：如锯轨、钻眼、锚固、运输等工具。

2.11 混凝土枕先做好硫磺锚固。

2.12 配轨设计：根据铺轨进度计划要求，线路资料，车站平面图等有关施工资料备好线路料。

线路料包括钢轨类型、长度、根数（含缩短轨），轨枕类型、根数、接头配件、固定扣件等。

2.13 测设线路中线，加密中线桩。

2.14 轨料散布。

3 操作方法3.1 铺轨作业工序钢轨材料达到工地后，按下列作业过程铺设。

如采用拉轨散布钢轨，应先散布轨枕，尔后再散布钢轨；其他散布钢轨方法，先散布钢轨，人工用撬棍将钢轨移到路肩，尔后再散布轨枕。

3.1.1根据线路中线桩，定出一侧枕木端缘线。

3.1.2散布轨枕并大致按间距摆齐。

若为木枕，画出铁垫板的端线，摆上铁垫板后钻导孔，钉对角道钉。

人工铺设工具轨线路施工作业指导书一、前言人工铺设工具轨线路施工作业是指在工具轨铺设过程中，人工操作工具设备，按照设计要求进行铺设工作的一系列操作。

本指导书旨在详细介绍人工铺设工具轨线路施工作业的工艺流程、操作要点和注意事项，以确保施工质量和安全。

二、工艺流程1. 材料准备：1）人工铺设工具轨线路所需的材料主要包括工具轨、固定件、连接件等。

施工前应按照设计要求准备好所有需要的材料，并进行检查和清点，确保材料完好。

2）材料搬运时，应注意忌跌、忌碰撞，避免对材料造成损坏。

2. 工具准备：1）人工铺设工具轨线路所需的工具主要包括扳手、电钻、电锯等。

施工前应准备好所有需要的工具，并进行检查和清洁，确保工具完好。

2）使用电动工具时，应注意安全操作，佩戴好劳动防护用品，避免发生意外事故。

3. 现场布置：1）根据设计要求，确定工具轨线路的铺设位置和方向，并进行标线。

2）清理施工现场，将杂物清除，保持施工环境整洁。

3）摆放好必要的施工设备，如梯子、脚手架等。

4. 固定工具轨：1）根据设计要求，将工具轨准确放置在标线上，并使用固定件将工具轨固定在地面上。

2）固定件的选用应符合设计要求，保证固定牢固。

5. 连接工具轨：1）根据工具轨的长度和形状，进行工具轨的连接。

2）连接工具轨应严密、牢固，连接件的选用应符合设计要求。

6. 检查和测量：1）完成铺设工作后，应进行施工质量检查，检查固定件和连接件是否牢固，工具轨是否平直。

2）使用测量工具对工具轨线路进行测量，确保符合设计要求。

7. 清理现场：1）施工完成后，应将施工现场进行清理，清除杂物和工具轨的余料。

2）将不需要的材料和工具进行整理和存放，确保施工现场整洁。

三、操作要点1. 操作人员应熟悉施工图纸和设计要求，确保按照要求进行铺设工作。

2. 搬运材料时，应注意轻拿轻放，避免对材料造成损坏。

3. 使用工具时，应注意安全操作，佩戴好劳动防护用品，避免发生意外事故。

4. 铺设工具轨时，应注意固定件和连接件的选用，确保固定严密、牢固。

人工铺设工具轨线路作业指导书一、前言工具轨线路的铺设是现代化工程建设必不可少的一项作业。

本指导书旨在为进行人工铺设工具轨线路的作业人员提供详细的操作步骤，确保施工作业的质量和安全。

二、准备工作1. 确定工具轨线路的铺设位置和长度。

2. 准备所需的铺设工具和器材，包括测量仪器、干线、砂浆、锤子、钢钉等。

3. 确保施工现场的安全，拆除障碍物、清理垃圾等。

三、作业步骤1. 标定中心线：使用测量仪器，在铺设位置的两端确定中心线的标高点，并拉线标定中心线。

2. 定位干线：以中心线为基准，按照设计要求确定干线的位置和高度。

3. 铺设干线：在干线的位置上，用水平仪校正并固定干线。

确保干线的水平度和直线度。

4. 制作砂浆床：在干线的两侧，根据设计要求制作砂浆床。

将砂浆均匀的铺在干线两侧，利用抹子抹平。

5. 定位工具轨：根据设计要求，在砂浆床上逐段定位工具轨，并用水平仪进行校正。

6. 确定轨距：通过测量和调整，确保轨距符合设计要求。

7. 固定工具轨：借助钢锉和锤子，将工具轨与砂浆床牢固连接。

8. 检查和修正：完成上述步骤后，检查工具轨的水平度和轨距是否满足要求，如有偏差，进行及时调整和修正。

四、质量控制1. 施工过程中，注意测量准确性，防止误差积累。

2. 铺设工具轨前，对砂浆床的厚度和均匀度进行检查，确保工具轨的牢固连接。

3. 定期对已铺设的工具轨进行检查，维护和修补。

五、安全注意事项1. 在作业过程中，佩戴好安全帽、防护眼镜等个人防护装备。

2. 严禁在铺设工具轨时使用损坏或有缺陷的工具，以免发生意外。

3. 严禁在铺设工具轨时站在轨道上，注意脚下安全。

4. 施工现场应设置明显的警示标志，防止行人误入作业区域。

六、经济效益分析人工铺设工具轨相对于机械化铺设成本较高。

因此，在选择施工方法时需要综合考虑成本和施工工期。

七、总结人工铺设工具轨线路的作业需要严格按照操作步骤进行，确保施工质量和安全。

本指导书详细介绍了铺设工具轨线路的准备工作、作业步骤、质量控制、安全注意事项等内容，希望对工具轨线路施工人员提供帮助。

轨道电路施工作业指导书1。

1 适用范围本作业指导书适用于国内铁路目前采用的各种制式轨道电路施工。

轨道电路施工包括：钢轨绝缘、各种连接线、补偿电容、轨道箱盒等的安装。

桥梁、隧道及铺有防水层等特殊地段的施工要求，适用于客运专线轨道电路安装施工.1.2 作业准备1、技术准备熟悉施工图技术要求,明确道岔绝缘安装位置，牵引回流引接线、横向连接线位置,股道上扼流中性连接板需要断开的位置。

明确电气化区段扼流的规格型号、特殊扼流的安装范围、电码化区段的范围。

按照设计要求将各轨道箱的设备提前安装好,标明轨道箱名称，并与电缆配线图及轨道箱安装类型图进行详细核对，将轨道箱内的电缆配线图及设备接线图塑封在一起(尺寸为200×150mm）。

2、物资准备现场施工需要的钢轨接续线、轨道引接线、道岔跳线、牵引回流线、横向连接线准备齐全，规格型号符合设计要求。

轨道箱的类型符合设计要求，扼流变压器、轨道变压器、电码化隔离盒、变阻器等均经检测合格，规格、型号及数量满足设计要求。

轨道线把按设计要求预配完成。

钢轨绝缘的规格型号、数量满足设计要求。

以上各种材料、设备均已报验。

3、机具准备发电机、钢轨钻孔机、砂轮机、拉轨器等机具能正常使用，手锤、过眼冲子、钻头、扳手等工具齐全，无损坏。

1.3 技术要求在轨道电路内，连接两轨条间具有导电性能的各种装置，应装设绝缘.在音频轨道电路区段，桥梁上沿两条钢轨铺设的两条护轮轨若相连，应装设绝缘将其分割开，护轮轨长度大于200米时，除护轮轨两端各装设绝缘外，每隔不超过200米的距离在护轮轨上安装绝缘。

相邻轨道电路的极性(相位或频率）应交叉设置.在轨道上钻孔应使用专用钻孔机具,钢轨轨腰中部的钻孔位置：60Kg钢轨：钢轨腰中部距轨顶面为97mm（距轨底面为79mm）；50Kg钢轨：钻孔位置距轨面为83。

5mm（距轨底底面68。

5mm）。

采用胀钉式连接时,钻孔两侧应采用专用45°倒角工具进行倒角，其深度为1～2mm，钢轨钻孔后应立即安装塞钉;采用塞钉式连接不能及时安装引接线时,钻孔后立即涂抹黄油.轨道电路采用设备及器材的型号、规格及安装位置应符合设计要求；轨道电路轨旁设备安装不得侵入铁路建筑限界。

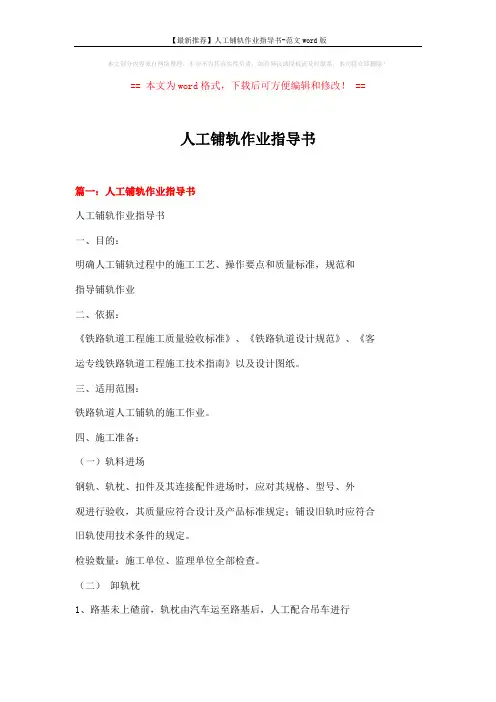

人工铺轨作业指导书一、目的：明确人工铺轨过程中的施工工艺、操作要点和质量标准，规范和指导铺轨作业二、依据：《铁路轨道工程施工质量验收标准》、《铁路轨道设计规范》、《客运专线铁路轨道工程施工技术指南》以及设计图纸。

三、适用范围：铁路轨道人工铺轨的施工作业。

四、施工准备：（一）轨料进场钢轨、轨枕、扣件及其连接配件进场时，应对其规格、型号、外观进行验收，其质量应符合设计及产品标准规定。

（二）卸轨枕1、路基未上碴前，轨枕由汽车运至路基后，人工配合吊车进行卸车作业，将轨枕卸车后摆放于路肩一侧，待路基上碴后再进行路基散枕作业。

2、轨枕的结构强度（静载抗裂强度和疲劳强度）应符合产品标准的规定。

3、轨枕的型式尺寸（长度、高度、钉孔距和两承轨槽距离）应符合产品标准的规定。

4、扣件的扣压力和疲劳强度应符合产品的标准规定。

5、扣件的型式尺寸应符合产品标准的规定。

6、轨道扣件及连接配件的规格、型号、铺设数量应符合设计规定。

7、每千米轨枕铺设数量及规格、型号应符合设计规定。

8、螺旋道钉锚固抗拔力不得小于60kN。

9、同一类型的轨枕应集中连续铺设（不同类型钢轨接头处除外）。

（三）、散枕作业。

底碴上好后（碴带表面平整，中间拉槽顺直，轨排边线撒好）进行人工散枕。

散枕时用一25m长白线两头系上木棍插于轨排边线位置，线上用红油漆标出散枕位置，轨枕即可按此位置进行摆放。

轨枕中线与线路中线偏差≯20mm。

1、正线轨枕布置正线路基段布置普枕，间距60cm/根，间距允许误差±20mm。

桥枕布置地段见下表，桥枕间距和间距允许误差同普枕。

桥枕布设位置桥枕布置要满足上表中桥枕布置出胸墙距离后，再布置梭头枕。

（四）、混凝土枕锚固作业1、螺旋道钉锚固材料技术条件：（1）硫磺含量不小于95%；（2）水泥用普通硅酸盐水泥，425#；（3）砂子粒径不大于2mm，泥污含量不大于5%；（4）各种材料不得混有杂物。

2、锚固材料成分配合比；硫磺：水泥：砂子：石蜡=1：（0.3~0.6）：（1~1.5）：（0.01~0.03），本配合比为重量配合比，操作时应严格按本配合比进行调配。

人工铺设工具轨线路作业指导书概述人工铺设工具轨线路是针对铁路、公路、城市轨道交通等场景中，需要进行工具运输或机器设备搬运的场合而设计的一种轨道路线。

在施工现场，人工铺设工具轨线路被广泛应用于机械设备的运输，能够提高作业效率，减小人工劳动的强度，确保施工质量。

本指导书旨在为铺设工具轨线路的现场操作指导提供详尽的操作方法和注意事项，确保在实际操作中能够顺利进行。

施工前准备工具和器材1.铁锤2.手锤3.炮锤4.长尺5.划线笔6.滑轮7.草绳8.滚筒材料1.钢轨2.钢垫片3.摩擦板4.钢筋网施工现场1.确认施工现场区域是否为设备运输通道，如有人员或其他障碍物应进行处理2.清理施工区域的垃圾，并平整施工现场的地面3.使用草绳将施工区域分为合理的区域，以便于规划道路的行走路线和钢轨的安装轨道的铺设过程钢轨的选取钢轨根据不同的工具运输量和用途进行选择。

根据现场实际需求选择不同型号的钢轨和相应的配件。

铺设前应对钢轨进行检查，避免铺设过程中出现缺陷。

预备工作1.定位钢轨的位置和出现方向2.将铁锤或手锤放置在钢轨的侧面3.确认铁锤的位置及角度，并使用炮锤逐渐打入钢轨钢轨的安装1.使用划线笔将钢轨的正确位置标记出来2.在铺设区域下放钢筋网，并清理好地面3.将钢垫片放置在钢筋网上，进而安装钢轨4.将钢轨的连接口处与钢垫片严密连接道路的连接和成型1.安装好的钢轨之间应有合理的连接，并保证连接齐平2.道路的成型应按照现场实际情况和技术要求进行，确保道路的符合规格要求和技术标准要求现场注意事项1.倾斜或弯曲的钢轨不得用于铺设2.铺设的钢轨位置应确保正确且齐平3.确认现场清理干净，避免铺设过程中碰撞损伤钢轨4.在铺设过程中，应使用适当的器材和辅助工具保证施工的顺利进行结论人工铺设工具轨线路是现代轨道交通和城市建设中必不可少的一项工程工具，其在设备运输和重物搬运的方面发挥着巨大的作用。

本指导书详细介绍了铺设工具轨线路的施工流程，并对质量和现场注意事项进行了说明，能够为相关工作人员提供实际的实施指导和工作保障。
