市政给水工程管道设计分析

市政给排水管道的耐蚀设计及优化措施摘要：市政给排水管线的设计是城市总体规划中的一个重要环节，涉及问题较多。

作为一个专业性的工程，城市的人口、地理位置、污水排放量等都要从多个角度考虑。

本文对市政给排水管道的耐蚀设计及优化措施进行了探讨。

关键词：市政工程；给排水管道；耐蚀设计；优化措施引言给排水工程对于城市居民的日常生活以及企业的日常发展均具有密切的关联性，同时对于城市水资源的顺利运转也能够产生重要影响，所以完善给排水工程具有十分重要的意义。

随着我国城市基础设施建设，需要对市政工程施工优化改进。

给排水管道是建筑工程中的重要环节，其施工质量影响人们的生活。

给排水管道运行要进行科学防腐处理，保证给排水管道的正常运行。

1市政给排水管道腐蚀分析土壤、水分、酸性等是引起输配水管线腐蚀的主要原因。

土壤内的成分和属性比较复杂，且对管道的侵蚀程度也是有差异。

在长期使用中，由于土壤的电化学侵蚀，使金属管道产生了微小的微孔。

土壤中的氧气和水分对管道有一定的侵蚀作用。

如管道的空气渗透能力好，那么管道的腐蚀速度就会越来越快。

如土壤的酸度较高，那么对管道的侵蚀能力就会增加。

此外，土壤中的盐类物质还可以增强土壤的耐蚀性。

有关资料显示，在高含盐度下，电导率增加，加速了侵蚀速度。

盐组分中的氯离子可以直接参与到金属的电化学溶解过程中，因此可以有效地抑制土壤的侵蚀。

如果在这类区域设置给排水系统，那么管线受到侵蚀的几率也会随之增加。

通过对土壤含水量的分析，发现水的组成在一定程度上会对给排水管道产生侵蚀。

如果土壤中含有大量水分子，则对管道的侵蚀作用将会降低。

随着水分子数目的减少，耐蚀性也随之提高。

土壤含水量低于10%，则增加了土壤的电阻率，增加了阳极的极化，降低了水的侵蚀速度。

2市政给排水管道布置设计的要求2.1应明确布置形式要对给排水系统进行有效的规划和设计，就必须着重确定其布局方式，以保证相应的给排水管线在实际安装过程中能够实现可行性，从而保证其正常运行。

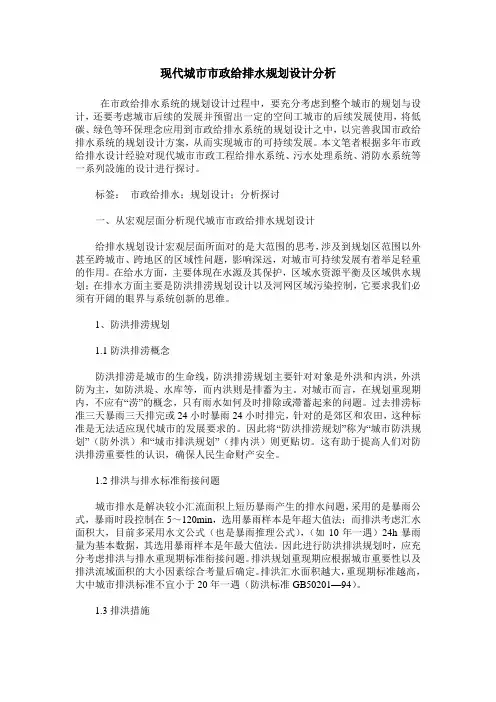

现代城市市政给排水规划设计分析在市政给排水系统的规划设计过程中，要充分考虑到整个城市的规划与设计，还要考虑城市后续的发展并预留出一定的空间工城市的后续发展使用，将低碳、绿色等环保理念应用到市政给排水系统的规划设计之中，以完善我国市政给排水系统的规划设计方案，从而实现城市的可持续发展。

本文笔者根据多年市政给排水设计经验对现代城市市政工程给排水系统、污水处理系统、消防水系统等一系列設施的设计进行探讨。

标签：市政给排水；规划设计；分析探讨一、从宏观层面分析现代城市市政给排水规划设计给排水规划设计宏观层面所面对的是大范围的思考，涉及到规划区范围以外甚至跨城市、跨地区的区域性问题，影响深远，对城市可持续发展有着举足轻重的作用。

在给水方面，主要体现在水源及其保护，区域水资源平衡及区域供水规划；在排水方面主要是防洪排涝规划设计以及河网区域污染控制，它要求我们必须有开阔的眼界与系统创新的思维。

1、防洪排涝规划1.1防洪排涝概念防洪排涝是城市的生命线，防洪排涝规划主要针对对象是外洪和内洪，外洪防为主，如防洪堤、水库等，而内洪则是排蓄为主。

对城市而言，在规划重现期内，不应有“涝”的概念，只有雨水如何及时排除或滞蓄起来的问题。

过去排涝标准三天暴雨三天排完或24小时暴雨24小时排完，针对的是郊区和农田，这种标准是无法适应现代城市的发展要求的。

因此将“防洪排涝规划”称为“城市防洪规划”（防外洪）和“城市排洪规划”（排内洪）则更贴切。

这有助于提高人们对防洪排涝重要性的认识，确保人民生命财产安全。

1.2排洪与排水标准衔接问题城市排水是解决较小汇流面积上短历暴雨产生的排水问题，采用的是暴雨公式，暴雨时段控制在5～120min，选用暴雨样本是年超大值法；而排洪考虑汇水面积大，目前多采用水文公式（也是暴雨推理公式），（如10年一遇）24h暴雨量为基本数据，其选用暴雨样本是年最大值法。

因此进行防洪排洪规划时，应充分考虑排洪与排水重现期标准衔接问题。

给水排水工程管道结构设计规范给水排水工程管道结构设计规范是指在给水排水工程中，管道设计的相关规定、要求和标准。

设计应符合《城市给水排氷工程设计规范》（GB50014-2006）及其指南的要求，还应参照有关的规范和标准。

一、管道弹性结构设计1、管道几何尺寸和结构参数设计：运用一定规定的分析方法，根据管道的运行条件，确定管道的几何尺寸和内径，并选定符合设计要求的内壁几何形状，如管道主件的截面形状、壁厚及折弯半径等。

2、管道弹性计算：应对管道重复使用承受压力而产生的变形、应力及应力集中等进行弹性计算，确定特定荷载作用时管道的变形、应力集中及其损坏情况，以保证管道的安全性能。

3、管道材料设计：根据管道设计参数和管道运行条件，确定管道应用的材料及材料的性能，以便满足管道运行要求和安全性能要求。

二、管道稳定性设计1、管道布置设计：在给定的地形半径及管道穿越形式情况下，确定管道施工布置方案，采用合理的参数组合，使管道运行时化解外力效应，达到管道稳定性和可靠性要求。

2、管道支撑及连接设计：确定管道的支撑及连接结构，以保证管道正常运转，防止管道断裂以及其它可能的损坏情况。

3、支撑构件布置设计：根据管道设计需要确定支撑构件的布置方案，以保证支撑构件上管道的安全性能。

三、管道维护设计1、管道防腐设计：根据管道使用环境、渗漏风险和携带的介质等因素，合理选择防腐材料，有效地防止渗漏或侵蚀。

2、管道保温设计：根据管道使用环境，合理选择保温材料，有效降低管道的损耗和损坏。

3、抗震设计：根据遗传抗震规范及相关文件，确定管道的抗震设计要求，并进行抗震计算分析，确保管道在发生地震时不受到损坏。

四、安装构造及技术要求1、安装构造设计：根据管道运行条件，确定管道的安装构造，保证管道的正常使用。

2、技术要求：安装构造应符合管道敷设规范和技术要求，保证管道正常使用，并防止出现可能损坏管道的现象。

以上是关于给水排水工程管道结构设计规范的详细介绍，有助于保证给水排水工程的正常安全运行，从而起到维护人们身体健康和环境卫生的重要作用。

给水管道工程施工方案一、工程概况本工程位于崂山区崂山路，东西走向，西起崂山支路，东至沙子口桥。

本标段给水管道总长4246. 36米，给水管道沿道路双侧布置，为便于管道分段检修，管道在主路口相接处及一定距离设阀门井和消防栓。

在管道高点处设排气阀，低处设泄水阀。

管材及其接口形式、配件：采用承压承插球墨铸铁管，公称压力为l.OMPa, 标准厚度采用K9级，接口形式为滑入式柔性连接，T型接口，耐久橡胶圈密封。

阀门与短管处接口采用法兰式接口，法兰间垫3-5mm的橡胶垫片。

其管配件除注明外，其余均为标准铸件配件，标准厚度采用K9级。

管道基础：采用为20cm砂垫层基础。

如遇淤泥或土壤承载力小于150Kpa的基础上时，需要采取换土措施进行软土基础处理。

管道防腐：一般宜考虑水泥砂浆衬里防腐，或采用其它更有效的防腐措施，但不得采用有毒材料，并严格执行消防给水管道对用防腐材料的卫生要求；外表面采用石油沥青涂料防腐。

防腐层结构：底漆一道，面漆二道，涂层间缠绕玻璃布二层，总厚度为4〜5mm。

阀门井：DN200管道对应选用地面操作砖砌圆形立式闸门井，详图见国集07MS101-2-14； DN300管道对应选用地面操作砖砌圆形立式闸门井，详图见国集05S5021-16；DN400管道对应选用地面操作砖砌圆形立式闸门井，详图见国集05S5021-26。

消火栓：采用SS100/65-1. 0型地上式消火栓，安装图详见国际01S201-8。

消防栓敷设于人行道，距车行道缘石0. 5m0排气阀:DN300管道选用DN80单口排气阀,DN400管道选用DN80双口排气阀，安装图详见国标05S502-54o泄水阀：N300给水管道选用DN75泄水阀，DN400管道选用DN150泄水阀，详见国标07MS101-2-58,湿井安装图详见国标07MS101-2-59o支墩：管道所采用的水平弯头、竖直弯头、三通及弯道外侧均需砌筑支墩，管道各阀门处必须设支墩，支墩与阀门底部采用7. 5号砂浆抹八字填实，支墩做法参见《柔性接口管道支墩》03SS505。

城市市政工程给排水规划设计分析摘要：城市的发展离不开水资源，由水带来的环境问题直接关系到城市的进一步发展。

根据城市的具体需求对城市市政工程的给排水进行合理的设计一直是城市规划和建设的重要工作。

文章首先从宏观方面探讨了城市水资源问题，在此基础上对市政给排水工程的设计进行了具体的分析，包括给水系统的规划设计、雨水系统的规划设计和污水系统的规划设计等。

关键词：给排水；市政工程；污水处理1、引言市政工程的给排水设施对于确保城市地面水得到及时的排除，城市水污染的遏制，以及确保城市水资源得到合理的保护具有重要的意义，是一项基础性的工程。

我国的排水工程最初于上世纪50年代开始创建，到了80年代之后，随着我国城市化进程的不断加快，人们对于城市水环境的重视程度不断加深，使得市政给排水工程得到迅速的发展。

但是，在发展的同时不可避免的存在着一些问题，诸如城市的防洪及排水能力不足、宽阔地带的排水管渠坡度过小而导致淤积现象严重、部分老城区的排水系统已经严重老化，内涝容易形成等。

导致这些问题的出现，主要是由于设计上的不合理、日常管理的不到位以及自然条件的变化过大造成的。

下面将结合当前城市给排水设计过程中遇到的问题及最新的设计理念，对城市给排水的规划设计通过对许多工程设计的总结，我们认为，市政道路排水工程设计能否更好地避免这些问题的发生，做到经济合理，运行安全，受市政给排水工程规划的影响较大。

2、宏观的科学规划，解决水资源问题水资源是城市生存与发展的基础。

随着我国城市化进程的不断加快，车市规模不断的扩大，大部分城市的经济在得到不断发展的同时还面临着严重的水资源短缺问题。

传统的给排水工作经常将不断寻找新的水源置于给排水工作的首要地位，但是由于受到水源区域性资源的不协调、与城市距离的远近、水资源开发的水平以及水资源的使用多目标性的影响，这种方式往往容易受到多方面的局限，使得理想的水源难以被收寻到。

从当前的情况来看，我国大多数的城市都是以河流的天然径流作为水资源的主要来源，对径流的调节能力有限，这一方面导致对水资源利用效率过低，大量的水资源被浪费；另一方面出现在枯水时期难以取水，导致水资源短缺的后果。

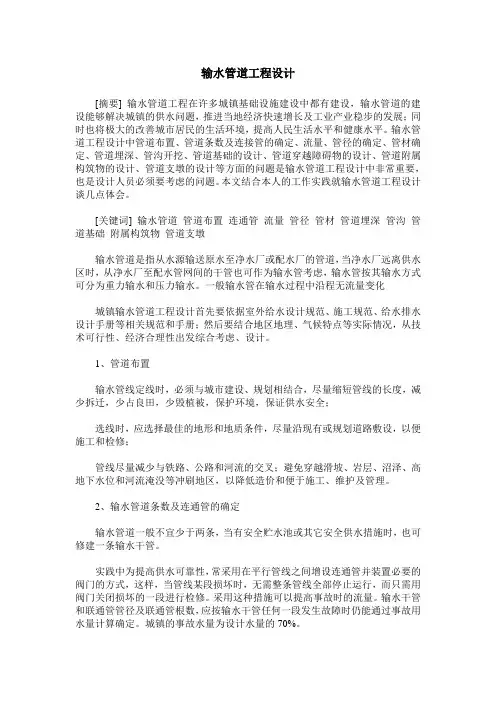

输水管道工程设计[摘要] 输水管道工程在许多城镇基础设施建设中都有建设，输水管道的建设能够解决城镇的供水问题，推进当地经济快速增长及工业产业稳步的发展；同时也将极大的改善城市居民的生活环境，提高人民生活水平和健康水平。

输水管道工程设计中管道布置、管道条数及连接管的确定、流量、管径的确定、管材确定、管道埋深、管沟开挖、管道基础的设计、管道穿越障碍物的设计、管道附属构筑物的设计、管道支墩的设计等方面的问题是输水管道工程设计中非常重要，也是设计人员必须要考虑的问题。

本文结合本人的工作实践就输水管道工程设计谈几点体会。

[关键词] 输水管道管道布置连通管流量管径管材管道埋深管沟管道基础附属构筑物管道支墩输水管道是指从水源输送原水至净水厂或配水厂的管道，当净水厂远离供水区时，从净水厂至配水管网间的干管也可作为输水管考虑，输水管按其输水方式可分为重力输水和压力输水。

一般输水管在输水过程中沿程无流量变化城镇输水管道工程设计首先要依据室外给水设计规范、施工规范、给水排水设计手册等相关规范和手册；然后要结合地区地理、气候特点等实际情况，从技术可行性、经济合理性出发综合考虑、设计。

1、管道布置输水管线定线时，必须与城市建设、规划相结合，尽量缩短管线的长度，减少拆迁，少占良田，少毁植被，保护环境，保证供水安全；选线时，应选择最佳的地形和地质条件，尽量沿现有或规划道路敷设，以便施工和检修；管线尽量减少与铁路、公路和河流的交叉；避免穿越滑坡、岩层、沼泽、高地下水位和河流淹没等冲刷地区，以降低造价和便于施工、维护及管理。

2、输水管道条数及连通管的确定输水管道一般不宜少于两条，当有安全贮水池或其它安全供水措施时，也可修建一条输水干管。

实践中为提高供水可靠性，常采用在平行管线之间增设连通管并装置必要的阀门的方式，这样，当管线某段损坏时，无需整条管线全部停止运行，而只需用阀门关闭损坏的一段进行检修。

采用这种措施可以提高事故时的流量。

管道安装工程施工组织设计 (2)一、工程概况 (2)四、质量保证措施 (13)五、安全生产及文明卫生措施 (14)六、劳动力现场使用计划表 (16)七、主要施工机具计划表 (17)八、施工进度计划表 (18)管道安装工程施工组织设计一、工程概况(一)工程简介及内容本次设计主要配合曲靖主城区的市政基础设施新建及改造，对翠峰西路道路的给水设计主要配合曲靖主城区的市政基础设施新建及改造，对翠峰西路道路的给水管网进行设计，以解决该路段无给水管道问题与城市发展的矛盾。

翠峰西路（学府路～长征路段）现状无给水管道，本工程起点为翠峰西路西侧与学府路交叉口处，学府路东侧为规划DN400供水管道，本工程止点为翠峰西路东侧与长征路交叉处，长征路西侧现状DN500供水管道。

本工程供水管道沿道路北侧单侧铺设DN500供水管道与长征路西侧DN500现状供水管线及学府路道路东侧规划DN400供水管道连接，形成环状供水。

管道位置及敷设要求；翠峰西路（学府路～长征路段）供水管道敷设在道路北侧，管线桩号K0+000～K0+316段敷设在距路缘石15.0M的道路红线外侧，管线桩号K0+316～K0+748段敷设在距路缘石3.0M的人行道。

本工程实施供水管道管顶覆土均按≥1.0M控制。

管材及接口、管材；本工程管材采用K9级墨铸铁管；过路口、过交叉处给水管及管径∠300mm采用钢管（DN100钢管壁厚4.5mm,管径∠300采用壁厚6mm,管径≥300壁厚采用10mm)接口；球墨铸铁管，T型承插接口；钢管，焊接。

(二)组织施工的总原则与要求1、坚持执行基本建设程序，根据批准文件及编制依据进行实地调查研究。

严格按照合同工期和合理和施工程序组织施工。

严格按照施工规范和设计要求施工，确保工程质量。

2、根据本工程施工条件与特点，合理选择施工方案与安排施工程序。

贯彻先进、合理的技术政策，实行科学管理，充分利用机械设备，提高劳动生产率。

做到安全生产，文明施工。

市政给排水设计重难点分析及提升策略研究摘要:市政给排水工程是城市基础设施建设的重要组成部分，科学合理的市政给排水设计是市政给排水系统正常运转的基本保障。

本文以市政给排水设计作为研究对象，浅析市政给排水设计的重要性，归纳总结设计的重点难点，研究设计的提升策略，实现水资源的优化配置，为设计更加完善、科学、合理的市政给排水系统提供专业支撑。

关键词：市政给排水设计；重难点；提升策略引言市政给排水设计是市政给排水工程建设的关键环节，设计的合理与否影响深远。

一项合理的市政给排水设计不仅有助于后续施工的顺利实施，而且可以保障后期运维整体水平的提高。

1市政给排水设计的重要性市政给排水工程是城市基础设施建设的重要组成部分。

市政给排水主要由市政给水系统和市政排水系统两部分组成。

市政给水系统的主要任务是从选定的取水点取得符合水质标准和满足水量要求的原水，按照相关标准对取到的原水进行水质处理，最后将处理达标的清水输送给用户，是保障用户正常用水和安全用水的重要基础设施。

市政排水系统包括市政雨水排水系统和市政污水排水系统。

市政雨水排水系统的主要任务是快速排除降雨形成的地面径流，防止地面积水成灾。

市政污水排水系统的主要任务是收集各类生活污水和生产废水，并将其输送到污水处理厂进行水质处理，最终达标排放或再生利用。

市政排水系统是保障居民正常出行和生活、工业企业绿色环保生产的重要基础设施。

科学合理的市政给排水设计是市政给排水系统正常运转的基本保障，是城市发展实现“低碳环保、高效节能、可持续发展”目标的关键一步。

2市政给排水设计的重难点2.1 市政给水系统设计市政给水系统设计内容主要包括取水构筑物、原水输水管、自来水厂、泵站、清水输水管、管网、调节构筑物等工程设施。

取水构筑物的选择是市政给水系统设计的重点。

取水构筑物的主要功能是从选定的取水点收集原水，根据不同的取水点分别采用地下水取水构筑物和地表水取水构筑物。

地下水取水构筑物的型式主要包括管井、大口井、渗渠、辐射井和复合井，型式的选择主要根据含水层的岩性构造、厚度、埋深等因素确定。

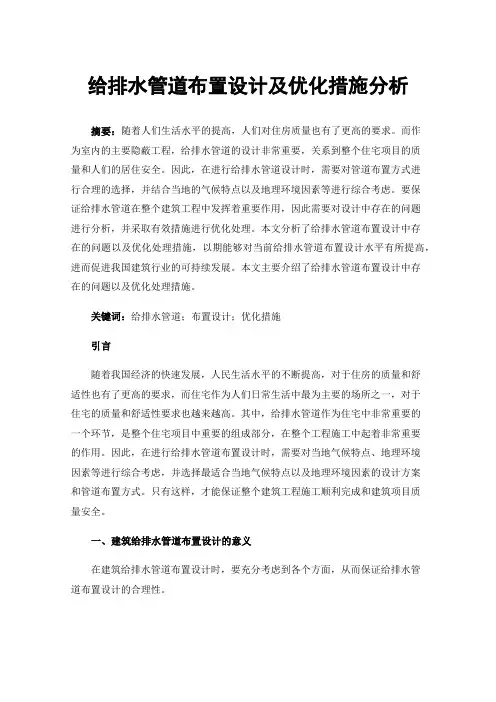

给排水管道布置设计及优化措施分析摘要：随着人们生活水平的提高，人们对住房质量也有了更高的要求。

而作为室内的主要隐蔽工程，给排水管道的设计非常重要，关系到整个住宅项目的质量和人们的居住安全。

因此，在进行给排水管道设计时，需要对管道布置方式进行合理的选择，并结合当地的气候特点以及地理环境因素等进行综合考虑。

要保证给排水管道在整个建筑工程中发挥着重要作用，因此需要对设计中存在的问题进行分析，并采取有效措施进行优化处理。

本文分析了给排水管道布置设计中存在的问题以及优化处理措施，以期能够对当前给排水管道布置设计水平有所提高，进而促进我国建筑行业的可持续发展。

本文主要介绍了给排水管道布置设计中存在的问题以及优化处理措施。

关键词：给排水管道；布置设计；优化措施引言随着我国经济的快速发展，人民生活水平的不断提高，对于住房的质量和舒适性也有了更高的要求，而住宅作为人们日常生活中最为主要的场所之一，对于住宅的质量和舒适性要求也越来越高。

其中，给排水管道作为住宅中非常重要的一个环节，是整个住宅项目中重要的组成部分，在整个工程施工中起着非常重要的作用。

因此，在进行给排水管道布置设计时，需要对当地气候特点、地理环境因素等进行综合考虑，并选择最适合当地气候特点以及地理环境因素的设计方案和管道布置方式。

只有这样，才能保证整个建筑工程施工顺利完成和建筑项目质量安全。

一、建筑给排水管道布置设计的意义在建筑给排水管道布置设计时，要充分考虑到各个方面，从而保证给排水管道布置设计的合理性。

（一）首先，在对建筑进行排水设计时，需要充分考虑到排水管道的布局问题。

在管道布置过程中，需要选择合理的位置，并进行科学的布局。

此外，在设计过程中，需要考虑到排水管道的使用效果。

（二）其次，在对排水管道进行布置时，要根据实际情况合理布置[1]。

例如，需要将室内给排水管道设置在干燥环境中，同时还要避免出现交叉现象。

（三）再次，在进行排水设计时，要根据具体情况选择合理的排水管道。
