人工湿地处理工艺流程1. 概述人工湿地是一种模拟自然湿地生态系统的人工构造，通过湿地植物和微生物的作用，将污水中的有机物、氮、磷等污染物转化为无害物质，达到净化水质的目的。
人工湿地处理工艺流程主要包括预处理、水平流湿地、垂直流湿地和后处理等步骤。
2. 预处理预处理是为了去除污水中的大颗粒杂质和悬浮物，保护后续处理设备的正常运行。
预处理包括以下步骤：2.1 进水调节根据进水水质变化和处理要求，通过调节阀门控制进水流量和浓度。
2.2 格栅除渣将进水通过格栅，去除大颗粒杂质，如塑料袋、树叶等。
2.3 砂沉池将经过格栅除渣后的水通过砂沉池，使较小颗粒的悬浮物沉淀到底部。
3. 水平流湿地水平流湿地是指将经过预处理的污水均匀地流经湿地表面，通过湿地植物和微生物的作用，去除水中的有机物和营养物质。
水平流湿地包括以下步骤：3.1 原水分配将经过预处理的污水通过管道均匀分配到湿地表面。
3.2 植物栽培在湿地表面种植适应性强、生长快、具有较强吸收能力的湿地植物，如芦苇、菖蒲等。
3.3 水质净化污水在湿地表面缓慢流动，经过植物根系和湿地底部的沉积层，被植物吸收和降解，去除有机物、氮、磷等污染物。
3.4 水体收集经过水平流湿地处理后的水体收集到下方的集水井中，用于后续处理或回用。
4. 垂直流湿地垂直流湿地是指将经过预处理的污水从上方向下方垂直渗透过滤，通过填料层和湿地植物的作用，去除水中的有机物和营养物质。
垂直流湿地包括以下步骤：4.1 污水进水经过预处理的污水从上方进入垂直流湿地。
4.2 填料层处理污水经过填料层，填料层由粗颗粒、中颗粒和细颗粒依次排列，用于去除污水中的悬浮物和有机物。
4.3 湿地植物栽培在填料层上栽培适应性强的湿地植物，增加植物根系对有机物和营养物质的吸收和降解。
4.4 水体收集经过垂直流湿地处理后的水体收集到下方的集水井中，用于后续处理或回用。
5. 后处理后处理是为了进一步提高出水质量，确保达到排放标准。
温岭市东部产业集聚区（北片）污水处理厂尾水人工湿地处理工程工程设计方案二零一三年八月温岭市东部产业集聚区（北片）污水处理厂尾水人工湿地处理工程工程设计方案二零一三年九月目录第一章总论 (1)项目概况 (1)设计依据 (1)设计内容 (2)第二章项目背景 (3)区域概况 (3)项目意义 (7)第三章水处理工艺选择 (9)污水深度处理常规工艺 (9)人工湿地－稳定塘组合工艺 (10)工艺确定 (14)第四章总体设计 (17)总体设计理念 (17)工程任务和规模 (17)应急设计 (18)预期效果 (18)设计特色 (18)第五章水处理设计 (19)设计原则 (19)水质设计 (19)水处理流程 (19)水量平衡 (20)平面与高程 (21)填料与植物 (21)水处理区域公共工程 (21)水处理季节影响预测 (22)第六章生态与景观设计 (24)设计原则 (24)形式设计 (24)芦苇设计 (24)声、色设计 (25)第七章工程设计 (26)水处理工程设计 (26)生态景观工程设计 (30)电气设计 (33)第八章环境保护 (34)环境效益 (34)环境影响 (34)环境保护措施 (35)结论 (36)第九章投资概算 (37)编制说明 (37)投资概算 (38)运行与维护费用 (41)资金筹措 (41)第一章总论项目概况（一）项目名称：温岭市东部产业集聚区（北片）污水处理厂尾水人工湿地处理工程。
（二）项目建设单位：温岭市东部产业集聚区开发建设实业有限公司。
（三）项目设计单位：（四）项目建设地点：温岭市东部产业聚集区（北片）U2地块。
（五）项目建设投资：万元。
（六）项目主要目标：①利用人工湿地－稳定塘组合工艺处理温岭市东部产业聚集区（北片）污水处理厂尾水，出水达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中规定的一级A标准及以上；②以芦苇为主要植物元素构建兼具水处理、生态、景观、休闲功能的人工湿地园。
人工湿地处理污染河水的研究进展关艳艳等目前，国内外研究的人工湿地类型主要有表面流人工湿地、潜流人工湿地以及组合人工湿地系统 3 类。
其中潜流人工湿地根据水流形态又分为水平流和垂直流两类。
Dongqing Zhang 等人比较了国内表面流、水平潜流、垂直潜流和组合系统的人工湿地运行数据，指出组合系统对TSS，BOD5，COD 和TP 的去除率是最高的。
相对于垂直潜流系统，水平潜流湿地对BOD5和TP 的去除率较高，对TN 的去除则呈现出明显的优势，而垂直潜流系统对TSS 有较高的去除率。
2.1 表面流人工湿地表面流人工湿地（SF）是各类型湿地中最接近自然湿地的一种。
绝大部分有机物的去除是由长在植物水下茎、杆上的生物膜来完成，因而不能充分利用填料及丰富的植物根系目前国内较少采用，具体到应用表面流人工湿地处理污染河水，这方面的研究就更少了。
2.2 潜流人工湿地潜流人工湿地常用的植物有香蒲、芦苇、风车草、再力花、灯芯草等。
在美国，大约40%的潜流型湿地只种植香蒲一种植物。
欧洲国家多数种植芦苇，也有一些是种植多种植物的系统。
我国潜流人工湿地系统多采用多种植物交叉栽种。
2.2.1 水平潜流人工湿地水平潜流人工湿地(HF)系统污水在填料床内部流动，水位较深，可以充分利用填料表面、植物根系上生长的生物膜和丰富的植物根系、表土层以及填料的截留等作用，处理效果较好。
同时，该种系统的保温性较好、处理能力受气候影响小、卫生条件好，是国内外应用最广泛的人工湿地系统。
香蒲根系发达，植株较矮，去污能力强，特别是应用在人工湿地系统中时对氮和磷去除能力较强，适合用于人工湿地污水处理系统，特别是处理低浓度废水，而其处理高浓度废水还有待进一步的研究。
在TN 的去除中硝化菌和反硝化菌占据重要作用，并且这两种菌对温度的变化较为敏感，而有机物的去除主要通过植物的吸收和微生物的转化，填料介质对磷的物理截流占总除磷量的70%左右，SS 的去除主要是植物根系和填料的吸附和截流作用，所以，温度的变化对氨氮的去除有较明显的影响，对COD、TP、SS 的影响不明显。
HJ中华人民共和国环境保护行业标准HJ ×××－××××人工湿地污水处理工程技术规范Technical specification of constructed wetlandsfor wastewater treatment engineering（征求意见稿）20××－××－××发布 20××－××－××实施环境保护部发布I目次目次 (Ⅰ)前言 (Ⅱ)1 适用范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 水量和水质 (5)5 总体设计 (6)6 工程工艺及人工湿地设计 (9)7 主要设备及材料 (14)8 检测与过程控制 (15)9 辅助工程 (16)10 施工与环境保护验收 (17)11 劳动安全与职业卫生 (19)12 运行与管理 (19)附录 A（规范性附录）符号 (22)II前言为贯彻《中华人民共和国环境保护法》和《中华人民共和国水污染环境防治法》，规范我国人工湿地污水处理工程的建设、运行、维护和管理，制订本标准。
本标准规定了人工湿地污水处理工程的设计、施工、验收和运行管理的技术要求。
本标准为首次发布。
本标准由环境保护部科技标准司组织制订。
本标准起草单位：沈阳环境科学研究院。
本标准由环境保护部20□□年□□月□□日批准。
本标准自20□□年□□月□□日起实施。
本标准由环境保护部解释。
1人工湿地污水处理工程技术规范1 适用范围本标准规定了采用人工湿地工艺的污水处理工程设计、施工、验收、运行维护与管理的技术要求。
本标准适用于采用人工湿地工艺的污水、雨水处理及河流、湖泊水质改善工程，可作为环境影响评价、可行性研究、设计与施工、建设项目竣工环境保护验收及建成后运行与管理的技术依据。
2 规范性引用文件本标准内容引用了下列文件中的条款。
人工湿地处理工艺流程
《人工湿地处理工艺流程》
人工湿地是一种生态环境工程，通过模拟自然湿地的生态功能，利用湿地植被和微生物去除水体中的污染物，达到水质净化和生态修复的目的。
人工湿地处理工艺流程包括了多个环节，下面将介绍其主要流程。
首先，进水预处理。
进水预处理主要是通过物理方式去除水中的大颗粒杂质和悬浮物，如通过格栅过滤和沉淀池去除大颗粒杂质，以保护后续的湿地生物和植物的健康生长。
其次，人工湿地处理。
进入人工湿地后，水体会通过不同类型的湿地单元，如浅水区、湿地水体深水控制带、湿地上植物生态带和湿地植物根带。
这些湿地单元会有利于藻类吸取养分、水体自然沉淀和植物吸收磷、硝酸盐和有机物等，从而有效净化水质。
最后，净化水体排放。
经过人工湿地处理后，水体中的污染物已经得到一定程度的去除，经过净化水体排放后可以进入下游水体或用于其他用途，如农田灌溉等。
综上所述，《人工湿地处理工艺流程》主要包括了进水预处理、人工湿地处理和净化水体排放三个环节，通过这一流程，能够有效净化水质，保护生态环境。
人工湿地处理工艺在城市污水处理、农村农业面源污染治理等领域有着广泛的应用前景。

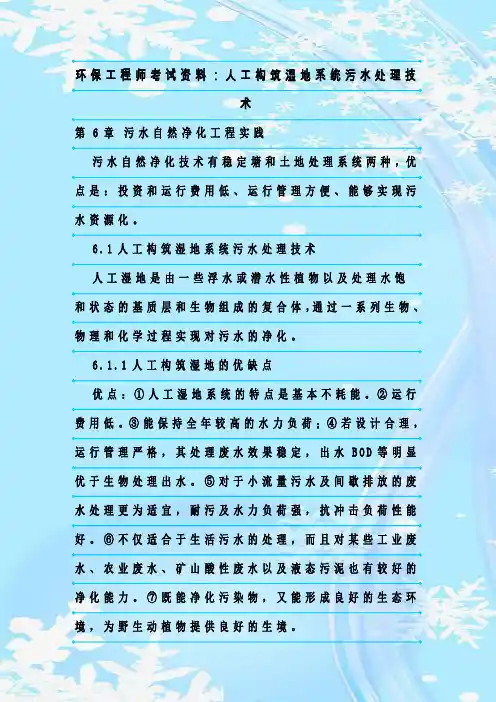

环保工程师考试资料：人工构筑湿地系统污水处理技术第6章污水自然净化工程实践污水自然净化技术有稳定塘和土地处理系统两种，优点是：投资和运行费用低、运行管理方便、能够实现污水资源化。
6.1人工构筑湿地系统污水处理技术人工湿地是由一些浮水或潜水性植物以及处理水饱和状态的基质层和生物组成的复合体，通过一系列生物、物理和化学过程实现对污水的净化。
6.1.1人工构筑湿地的优缺点优点：①人工湿地系统的特点是基本不耗能。
②运行费用低。
③能保持全年较高的水力负荷；④若设计合理，运行管理严格，其处理废水效果稳定，出水B O D等明显优于生物处理出水。
⑤对于小流量污水及间歇排放的废水处理更为适宜，耐污及水力负荷强，抗冲击负荷性能好。
⑥不仅适合于生活污水的处理，而且对某些工业废水、农业废水、矿山酸性废水以及液态污泥也有较好的净化能力。
⑦既能净化污染物，又能形成良好的生态环境，为野生动植物提供良好的生境。
缺点：需要土地面较大，对恶劣气候抵御能力弱，净化能力受作物生长成熟程度的影响大。
6.1.2人工构筑湿地的类型与构成1.人工构筑湿地的类型人工湿地可以按湿地中主要植物的种类、废水在湿地中的流经方式进行分类。
根据湿地中主要植物种类，人工湿地可分为浮水植物系统、挺水植物系统和沉水植物系统三种。
根据废水在人工湿地中流经的方式，人工湿地可分为自由表面流人工湿地、水平潜流人工湿地、垂直流人工湿地三种。
（1）自由表面流人工湿地：与自然湿地最为接近，废水在填料表面漫流，能维持一定的水层厚度，一般为10～30c m.水流呈推流式前进，流至终端而流出，并完成整个净化过程。
污水投入湿地后，在流动过程中，与土壤、植物，特别是与植物根茎部生长的生物膜接触，通过物理的、化学的以及生物的反应过程而得到净化。
这种湿地具有投资少、操作简单以及运行费用低等优点，但是未能充挥填料和丰富的植物根系的作用、占地面积较大、水力负荷率较小、去污能力有限，卫生条件不好，夏季有孳生蚊蝇的现象。
《人工湿地污水处理工程技术规范》（征求意见稿）编制说明《人工湿地污水处理工程技术规范》编制组目次1 任务来源 (1)2 标准制定必要性 (1)3 主要工作过程 (1)4 国内外相关标准研究 (2)5 国内外人工湿地污水处理技术应用和管理现状 (2)6 主要技术内容及说明 (6)7 标准实施的环境效益与经济技术分析 (17)8 标准实施建议 (18)11 任务来源2006 年，国家环境保护部下达了《“十一五”国家环境保护标准规划》环发〔2006〕20号，其中提出了制定《污水土地处理工程技术规范》（项目编号1394）行业标准的任务。
由沈阳环境科学研究院承担该标准的编制工作。
2 标准制定必要性环境保护标准化是我国环境保护的一项重要的发展战略，建立与国际接轨的环境工程服务技术标准体系和环境技术评估体系，是当前加快环境保护标准化步伐的一项重要任务。
它对于提升我国环境工程服务业的国际竞争能力，规范环境工程服务业市场，保证环境工程建设和运行管理质量，为环境管理提供技术支撑和保障具有重要意义。
环境工程服务技术标准包括工程类技术标准和产品类技术标准两大类，是环境工程立项、科研、招投标、设计、建设施工、验收、运行全过程服务的技术依据。
在工程类技术标准方面，目前人工湿地设计参照有关部门制定的城市污水等相关的部分工程建设设计规范，整体上环境工程领域标准化工作仍是一个薄弱环节。
虽然我国颁布的《中华人民共和国水污染环境防治法》、《室外排水设计规范》等对于水环境质量标准、污染物排放标准、水污染防治的监督管理、防止地表水和地下水污染作了相应的规定，但目前我国尚没有人工湿地污水处理技术领域的技术规范，对此类技术的具体工程应用还缺乏相应的技术指导和管理规范。
为加强我国人工湿地污水处理工程的规范化管理，制定切实可行的技术规范用于指导此类污水处理工程的技术应用和运行管理是非常有必要的。
3 主要工作过程本规范原名称为《污水土地处理工程技术规范》，预定目标是结合我国污水处理领域工程建设现状及未来发展趋势，制定相应的技术规范，为我国污水土地处理系统的建设标准、工程设计、运行管理以及环境管理提供切实可行的技术手段和方法，确保污水土地处理系统规范化建设和安全运行与管理。
人工湿地与生态塘处理农村生活污水农村生活污水主要为冲厕污水和洗衣、洗米、洗菜、洗澡废水，随意排放会造成地表水及地下水的污染。
针对农村财力状况薄弱和农民实际承受能力低的情况，选择一种具有投资少、简便易行、运行稳定和维护管理方便的污水处理技术是目前农村污水处理面临的重要课题。
人工湿地与生态塘是利用自然生态系统中的物理、化学和生物的三重协同作用来实现对污水的净化，满足以上特点，适合我国农村地区的广泛应用。
人工湿地系统可以分为以下几种类型：（1）表面流人工湿地系统：指水在人工湿地介质层表面流动，依靠表层介质、植物根茎的拦截及其上的生物膜降解作用，使水净化的人工湿地。
（2）水平潜流人工湿地系统：指水从人工湿地池体一端进入，水平流经人工湿地介质，通过介质的拦截、植物根部及生物膜的降解作用，使水净化的人工湿地。
（3）垂直流人工湿地系统：指水从人工湿地表面垂直流过人工湿地介质床而从底部排出，或从人工湿地底部进入垂直流向介质表层并排出，使水得以净化的人工湿地。
垂直流人工湿地分单向垂直流人工湿地和复合垂直流人工湿地两种。
各种类型的人工湿地对生活污水中的污染物去除效果见表1。
表1 人工湿地系统污染物的处理效果单位：%生态塘是以太阳能为初始能源，通过塘中种植水生作物，水禽养殖等形成人工生态系统，将进入塘中的有机物和营养物进行降解和转化，最后不仅去除污染，而且以水生作物、水产的形式作为资源回收，净化的污水也作为再生水资源予以回收利用，实现污水的资源化。
生态塘主要可分为以下几类：（1）活性藻类塘（2）高效藻类塘（3）水生植物塘（4）悬挂人工介质塘（5）超深厌氧塘（6）移动式曝气塘。
此外，还可以将上述塘工艺进行组合或与人工湿地组合形成组合生态塘。
一、人工湿地前处理工艺由于农村生活污水的水质普遍超过人工湿地的进水水质要求，为确保人工湿地生态系统的稳定性，增加湿地处理系统的寿命及处理能力，因此污水在进入人工湿地或生态塘处理前要先进行预处理工艺，防止污水在贮存、输送过程中发生臭气或堵塞，防止未处理的污水污染土壤及地下水或污染植物，同时降低污水处理负荷，保证人工湿地出水水质。
人工湿地处理技术简介人工湿地处理技术是利用生态工程的方法，在一定的填料上种植特定的湿地植物，建立起一个人工湿地生态系统，当水通过系统时，其中的污染物质和营养物质被系统吸收或分解，使水质得到净化。
该技术具有建造成本较低、运行成本很低、出水水质非常好、操作简单等优点，同时如果选择合适的湿地植物还具有美化环境的作用。
适用范围经过人工湿地系统处理后的出水水质可以达到地面水水质标准，因此它实际上是一种深度处理的方法。
一、人工湿地系统的构造人工湿地是由填料、水生植物共同组成的独特的动植物生态系统①湿地填料的选择填料的选择对人工湿地的处理效果有很大的影响。
填料在人工湿地中为植物提供物理支持，为各种化合物和复杂离子提供反应界面及对微生物提供附着。
常用到的填料有土壤、砾石、砂、沸石、碎瓦片、灰渣等。
根据处理目的，污染物的特征不同而有不同的填料选择。
一般来说，以处理SS、COD和BOD为主要特征污染物时可选用土壤、细沙、粗砂、砾石、碎瓦片或灰渣中的一种或几种为填料。
对脱N除P 要求高的，可以选择对这两者有较强去除能力的填料进行优化组合。
如采用沸石和石灰石的结合既考虑了沸石对NH4+-N的吸附、活化土壤中难溶性P及进行生物再生作用又利用了石灰石对P的高吸附特性，达到同时脱N除P的目的。
现在填料的选择多偏向于较大颗粒的粒径，原因是水流在粒径较大的填料床内的短路最小，能够形成渠流，并且堵塞现象发生少，不易分散。
②水生植物的选择植物是人工湿地的重要组成部分。
水生植物在人工湿地的作用有：将景观水中的部分污染物作为自身生长的养料而被吸收；能够将某些有毒物质的重金属富集、转化、分解成无毒物质；根系生长有利于景观水均匀地分布在湿地植物床过水断面上，向根区输送氧气创造有利于微生物降解有机污染物的良好根区环境；增加或稳定土壤的透水性。
可用于组合式湿地的植物有：芦苇、香蒲、灯心草、风车草、水葱、香根草、浮萍等，其中应用最广的是芦苇。
植物的选择最好是取当地的或本地区天然湿地中存在的植物，以保证对当地气候环境的适应性，并尽可能地增加湿地系统的生物多样性以提高湿地系统的综合处理能力。
人工湿地填料
1．人工湿地填料应能为植物和微生物提供良好的生长环境，并具有良好的透水性。
填料安装后湿地孔隙率不宜低于0.3。
2．人工湿地常用的填料有石灰石、矿渣、蛭石、沸石、砂石、高炉渣、页岩等，碎砖瓦、混凝土块经过加工、筛选后也可作为填料使用
3．填料应预先清洗干净，按照设计确定的级配要求充填
4．为提高人工湿地对磷的去除率，可在人工湿地进口、出口等适当位置布置具有吸磷功能的填料，强化除磷5．在水平潜流人工湿地的进水区，人工湿地填料层的结构设置，应沿着水流方向铺设粒径从大到小的填料，颗粒粒径宜为16~6mm，在出水区，应沿着水流方向铺设粒径从小到大的填料，颗粒粒径宜为8-16mm
6．人工湿地填料层的结构设置，垂直流人工湿地一般从下到上分为滤料层、过渡层和排水层，滤料层一般由粒径为0.2~2mm之间的粗砂构成，厚度为500-800mm左右；过
渡层由4~8mm的砂砾构成，厚度为100-300mm左右；排水层一般由粒径为8~16mm的砾石构成，厚度为200-300mm左右7．为避免布水对滤料层的冲蚀，可在布水系统喷流范围内局部铺设50mm的覆盖层，粒径范围为8~16mm的砾石。
人工湿地水质净化工程资料管理措施工程资料是工程实体质量的重要组成部分，是工程实施过程中各环节形成的具体实质性的依据资料，是工程内在质量的具体反映。
为加强项目经理部工程资料的管理水平，确保工程资料的真实、完整、准确和归档及时，特制定如下管理办法。
1.1施工技术资料收集整理的要求1、经理部设专职资料员，资料员对所辖工程进行单位、分部、分项工程划分，划分表上报经理部审核后报监理工程师审批。
经理部必须严格按照监理工程师审批通过的单位、分部、分项工程划分表进行资料管理。
2、施工技术资料应随施工进度及时整理，做到字迹清楚、项目齐全、准确、真实。
必须杜绝拖欠、涂改、造假现象发生。
3、所有资料的填写要求字体整齐、规范，要使用碳素笔书写，做到内容齐全，数据清楚，签章清楚有效。
做好资料原件、复写件、复印件的管理。
4、本工程施工中，经理部将对所有将覆盖或掩蔽的工程及重要工序进行拍照，以备存查，并做为竣工资料的一部分。
5、所有资料要使用专用资料盒，建立资料台帐，集中妥善保管，其他人员不得随意抽撤，资料借阅要由主管领导签字。
1.2资料保证措施1、各级领导和管理部门必须把工程技术资料管理做为施工管理中一项重要工作完成，建立健全技术资料工作管理系统和目标责任制，并设专职人员负责工程技术资料管理工作。
2、施工中建立完善的工程技术资料管理责任制和奖罚制度，经理部内明确责任各负其责，互相配合，积极主动完成资料汇集、编写工作。
1.3竣工资料编制自工程交工之日起一个月内提交符合要求的竣工资料是我们全面完成合同的一项重要工作，项目经理部资料员将按DBJ规程规定，监理和业主关于竣工资料的编制规定，完成竣工资料的整理和存档工作。
人工湿地处理技术使用操作说明目录一、人工湿地原理 (1)二、人工湿地的基本构造 (1)三、人工湿地基质的作用 (2)四、人工湿地的分类 (2)六、人工湿地的植物选型与种植 (3)6.1人工湿地植物种类选择 (3)6.2人工湿地植物的种植方法 (5)七、人工湿地的运行影响因素及去除机理 (6)7.1温度、溶解氧和P H值的影响 (6)7.2悬浮物固体去除机理 (7)7.3有机物的去除机理 (7)八、进水水质要求 (7)九、人工湿地的运行与管理 (8)9.1系统的启动 (8)9.2人工湿地植物的维护 (8)9.3人工湿地基质的维护 (9)一、人工湿地原理人工湿地是由人工建造和控制运行的与沼泽地类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行处理的一种技术。
其作用机理包括吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水分和养分吸收及各类植物的作用。
二、人工湿地的基本构造人工湿地由五部分组成：①具有各种透水性的特殊基质，如砂、砾石等；②适于在饱和水和厌氧基质中生长的植物，如美人蕉、风车草、芦苇等；③水体（在基质表面下或上流动的水）；④无脊椎动物或脊椎动物；⑤好氧和厌氧微生物菌种；三、人工湿地的基质作用人工湿地中的基质又称填料、滤料，基质在为植物和微生物提供生长介质的同时，也能够通过沉淀、过滤、吸附、离子交换、植物吸收和微生物分解等作用直接去除污染物。
潜流人工湿地以SS、COD和BOD为去除目标时，根据水力停留时间、占地面积和出水水质等限制因素，可以选用特殊填料为基质。
四、人工湿地分类人工湿地的核心技术是潜流式湿地。
一般由两级湿地串联，处理单元并联组成。
湿地中根据处理污染物的不同而填有不同介质，种植不同种类的净化植物。
水通过基质、植物和微生物的物理、化学和生物的途径共同完成系统的净化，对BOD、COD、TSS、TP、TN、藻类、石油类等有显著的去除效率；此外该工艺独有的流态和结构形成的良好的硝化与反硝化功能区对TN、TP、石油类的去除明显优于其他处理方式。
复合表面流湿地施工专项方案篇一：标题:复合表面流湿地施工专项方案正文:表面流湿地是一种一种新型的湿地处理技术,具有处理水质稳定、占地面积小、操作简单等特点。
在水环境治理中,表面流湿地被广泛应用于污水厂的降氮、除磷处理、游泳池的水处理、景观绿化等领域。
然而,在实际施工时,由于复合表面流湿地的结构复杂,施工难度较大,因此需要制定一套完整的施工方案,以确保施工效果达到预期。
本次施工方案主要针对复合表面流湿地的复合结构进行设计,主要包括以下几个步骤:1. 材料准备:根据设计要求,选择适合的材料和设备,包括复合结构材料、控制器、传感器等。
2. 测量设计参数:根据设计要求,测量复合表面流湿地的尺寸、形状、深度等参数,并进行计算和分析,确定处理水量、处理时间、温度等参数。
3. 安装控制器:根据设计参数,安装控制器,并对其进行调试和测试,确保控制器能够正常运行。
4. 安装传感器:根据设计参数,安装传感器,用于监测水质的变化,并对数据进行分析和处理。
5. 施工:根据设计参数和施工方案,进行复合表面流湿地的施工。
在施工过程中,需要注意控制好施工进度和质量,避免出现问题。
6. 测试和调试:在施工完成后,对表面流湿地进行测试和调试,确保其能够正常运行并达到预期的处理效果。
拓展:表面流湿地是一种新型的湿地处理技术,具有处理水质稳定、占地面积小、操作简单等特点。
在水环境治理中,表面流湿地被广泛应用于污水厂的降氮、除磷处理、游泳池的水处理、景观绿化等领域。
篇二：标题:复合表面流湿地施工专项方案正文:表面流湿地是一种能够处理城市污水的环保设施,主要通过利用荷叶的吸附作用和表面流效应,将污水中的悬浮颗粒、有机物等有害物质降解、吸附和处理。
复合表面流湿地是表面流湿地的一种新型形式,由多个独立的表面流湿地复合而成,能够有效提高污水处理效果。
在复合表面流湿地施工过程中,需要进行专项方案的设计和制定。
以下是一份复合表面流湿地施工专项方案,供参考:一、设计方案1. 场地选择:选择离城市水源较近、地势平坦、交通便利的区域作为复合表面流湿地的场地。
1、湿地工程施工准备→测量放线→基坑开挖→地下构筑物施工→土方回填→填料回填→场地平整。
1.1施工准备1.1.1清除杂草、乔木、灌木等，然后平整场地，达到测量放线的要求。
1.2测量放线1.2.1测量放样基本工作内容（1）查对复核发包人和监理人所交付的原始三角网基点、水准网基点、河道轴线等桩志和相关资料，发现问题，及时上报并协商解决。
（2）认真熟悉和研究所有施工图，进行必要的验算，找出控制关系，做到心中有数。
（3）布设施工控制网，桩号（间隔20m）和轴线进行精确控制，并每月复查一次，防止施工过程中破坏。
（4）布设施工所需临时水准点，沿轴线方向每50m左右岸各布置一个。
（5）施工过程中，测定并检查施工部位的水平位置和高程。
（6）进场后测绘原始平面图和原始断面图（间隔20m）。
（7）施工过程中定期对所用仪器进行保养、校核，发现问题及时处理，对工程重要部位进行联合复查。
1.2.2测量质量控制（1）测量精度要求测量精度严格按照《工程测量规范》执行。
（2）质量控制1）.按照“内业预测指导→外业现场实测、记录→操作者自我复核、记录→专业测量工程师复核、记录→向施工员和质检员下发放样通知单”的程序控制。
2）.放样前，对已有数据、资料和施工图纸中的几何尺寸必须校核，严禁凭口头通知或无签字的草图放样。
3）.发现控制点有位移迹象时，应进行检测，其精度不低于测放时的精度。
4）.水平角观测误差超限时，应在原来度盘位置上进行重测，并应符合下列规定：a）2倍照准差变动范围或各测回较观测误差超限时，应重测超限方向，并联测零方向。
b）下半测回归零差或零方向的2倍照准差变动范围超限时，应重测该测回。
c）若一测回中重测方向数超过总方向数的1/3时，应重测该测回。
当重测的回测总数超过总测回数的1/3时，应重测该站。
5）.水准测量时，两次观测高差超误差规定值时应重测。
6）.测量注意事项：a）对发包人或监理人提供的基准点首先进行复核校验，发现问题及时纠正，控制网点要做醒目标志，并采取保护措施。
人工湿地处理污染河水的研究进展关艳艳等目前，国内外研究的人工湿地类型主要有表面流人工湿地、潜流人工湿地以及组合人工湿地系统 3 类。
其中潜流人工湿地根据水流形态又分为水平流和垂直流两类。
Dongqing Zhang 等人比较了国内表面流、水平潜流、垂直潜流和组合系统的人工湿地运行数据，指出组合系统对TSS，BOD5，COD 和TP 的去除率是最高的。
相对于垂直潜流系统，水平潜流湿地对BOD5和TP 的去除率较高，对TN 的去除则呈现出明显的优势，而垂直潜流系统对TSS 有较高的去除率。
2.1 表面流人工湿地表面流人工湿地（SF）是各类型湿地中最接近自然湿地的一种。
绝大部分有机物的去除是由长在植物水下茎、杆上的生物膜来完成，因而不能充分利用填料及丰富的植物根系目前国内较少采用，具体到应用表面流人工湿地处理污染河水，这方面的研究就更少了。
2.2 潜流人工湿地潜流人工湿地常用的植物有香蒲、芦苇、风车草、再力花、灯芯草等。
在美国，大约40%的潜流型湿地只种植香蒲一种植物。
欧洲国家多数种植芦苇，也有一些是种植多种植物的系统。
我国潜流人工湿地系统多采用多种植物交叉栽种。
2.2.1 水平潜流人工湿地水平潜流人工湿地(HF)系统污水在填料床内部流动，水位较深，可以充分利用填料表面、植物根系上生长的生物膜和丰富的植物根系、表土层以及填料的截留等作用，处理效果较好。
同时，该种系统的保温性较好、处理能力受气候影响小、卫生条件好，是国内外应用最广泛的人工湿地系统。
香蒲根系发达，植株较矮，去污能力强，特别是应用在人工湿地系统中时对氮和磷去除能力较强，适合用于人工湿地污水处理系统，特别是处理低浓度废水，而其处理高浓度废水还有待进一步的研究。
在TN 的去除中硝化菌和反硝化菌占据重要作用，并且这两种菌对温度的变化较为敏感，而有机物的去除主要通过植物的吸收和微生物的转化，填料介质对磷的物理截流占总除磷量的70%左右，SS 的去除主要是植物根系和填料的吸附和截流作用，所以，温度的变化对氨氮的去除有较明显的影响，对COD、TP、SS 的影响不明显。
夏季氨氮去除率可达70%左右，但冬季水温降低到15℃以下时，氨氮去除率降低到30%以下，而温度对人工湿地COD 去除效果的影响很小。
针对冬季运行处理效率低的问题，有学者提出可以在湿地表面覆盖一层地膜。
研究表明，在湿地表面覆盖塑料地膜后，氨氮平均去除率由29.4%上升到67.6%，COD的平均去除率由29.0%提高到46.6%，证明覆盖地膜能有效地提高系统对污染物的去除效果。
此外，除了采用塑料膜，还可以考虑覆盖秋季收割的湿地植物保温（因为植物被水浸泡会释放一定量的氮磷等营养物质，所以该种方法只适用于正常运行的水平潜流湿地，不适用于表面有积水的表面流和垂直潜流湿地）或通过增加水力停留时间来适当弥补。
水力停留时间（HRT）对潜流湿地系统净化效果也有重要影响。
HRT 较小时，随着HRT 的延长，COD、TN、TP 的去除率均不断增加，当HRT 超过一定时间之后，去除率变化不再明显。
这种变化是因为一定量的植物和一定体积填料上的生物膜能处理的有机物负荷等有一定的限值，同时植物和微生物的吸收和转化需要一定的时间。
SS的去除基本不受HRT 的影响。
填料的选择是构建人工湿地系统时应该认真考虑的一方面内容。
相对于其他污染物质来说，由于磷的去除主要是通过填料对不溶性磷的吸附和沉积作用，不同填料对磷的去除有较大影响，因此若待处理的污染河水中磷的含量较高，人工湿地最好选择飞灰或页岩为填料，其次是铝矾土、石灰石、膨润土。
另外，填料的堵塞问题是影响人工湿地系统正常运行的主要问题之一。
研究表明，填料的孔隙堵塞现象主要发生在系统的前段，堵塞物质主要为无机颗粒物。
在低负荷运行的系统中，植物对填料堵塞问题的改善作用并不显著。
因此，为防止低负荷潜流人工湿地系统中的填料堵塞，需增加能够有效去除无机颗粒物的预处理工艺。
2.2.2 垂直潜流人工湿地垂直潜流人工湿地（VF）系统的水流运行综合了表面流人工湿地和水平潜流人工湿地的特点，例如下行垂直流湿地，水流在填料床中基本呈由上向下的垂直流动，水流流经床体后被铺设在出水端底部的集水管收集而排出处理系统。
这种湿地系统节约建设面积，利于脱氮、除磷，而且处理效果稳定，单位面积处理效率高，硝化能力高于水平潜流湿地，但其建造要求较高，较易滋生蚊蝇，目前应用不多。
考虑到除污效率，在以往的研究中，单独采用上行或下行垂直潜流系统的研究应用较少，多数采用复合垂直流方式（IVF）。
近几年，对于复合垂直流的研究日益兴起，其中应用于处理污染河水的研究也越来越普遍。
通常该种类型湿地由下行流和上行流两池组成，两池中间设有隔墙，底部连通。
下行池和上行池中均填有不同粒径的砂和砾石作为填料，为了保证水流的顺畅，下行池填料层比上行池的填料层要高10～20 cm，两池底部均设颗粒较大的砾石层连通。
总的来说，复合垂直流的整体处理效果要高于水平潜流系统，高于表面流系统。
2.3 组合湿地系统废水的来源多种多样，一般来说，用一种单一的湿地系统处理很难达到预期效果。
组合湿地系统(Hybrid wetland systems) 是由多种类型的湿地系统串联而成的，这种系统在欧洲得到越来越广泛的关注。
多种类型的人工湿地最佳组合方式取决于目标污染物。
对于总氮含量较高的污染河水，由于单级人工湿地无法同时提供有氧和无氧的条件，因此单级人工湿地对总氮的去除率不是很高，为了提高氮的去除率，经常将水平潜流与硝化作用较好的垂直潜流组合应用，并且这种组合方式已经证明是有效的。
另外，国内还有将垂直潜流和表面流串联起来处理污染河水的实例。
除了将多种类型的湿地系统进行组合之外，也可以考虑将湿地系统与各种物理化学处理系统（如砂滤系统、絮凝沉淀、接触氧化、微曝气系统等）进行组合。
采用低溶解氧接触氧化与微曝气垂直流人工湿地的组合工艺，解决了人工湿地在高负荷下运行时易堵塞和效率低的问题。
增设预处理设备固然可以一定程度上提升出水水质，但是相应的也会增加处理费用，因此，实际工程应用时应综合考虑各方面的因素，选择适宜的处理工艺。
复合人工湿地系统净化城市富营养水体的应用研究黄新等（例1.表面流人工湿地与水平潜流人工湿地相结合）一、武汉紫阳湖公园复合人工地湿地系统的组成复合人工地湿地系统位于武汉市紫阳湖公园湖心岛西侧，面积2190m2，水力表面负荷为1m3/（m2·d）。
根据地形特点，同时为保证对湖水污染物的去除效果，设计成在垂直方向表面流人工湿地与水平潜流人工湿地进行复合的人工湿地系统。
由集水池、进水配水渠、表面流人工湿地及其正下方的水平潜流人工湿地、中间配水池等五大部分组成。
人工湿地处理抽取的紫阳湖污水流程如下：富营养湖水→进水配水渠→表面流人工湿地→中间配水池→水平潜流人工湿地→集水池→出水管排出。
见图1。
二、污染物去除机制及效果2.1 对高锰酸盐指数的去除效果相关研究表明，人工湿地对高锰酸盐指数的去除，主要通过系统内部微生物吸附降解、植物吸收及填料的物理化学作用去除。
2.2 对TN 的去除效果有研究表明：氮是靠湿地微生物的硝化和反硝化作用去除的。
下层水平潜流人工湿地对TN去除效果较上层表面流人工湿地要高50%。
（这是因为在本复合人工湿地系统中，下层水平潜流人工湿地床层填料中的反硝化细菌比上层表面流人工湿地植物根系的微生物丰富同时水流在下层水平潜流人工湿地滞留时间比上层表面流要长4 h，因而下层水平潜流人工湿地床层中的微生物分解代谢TN的效果要比上层表面流人工湿地对TN的去除效果好。
）2.3 对TP 的去除效果人工湿地除磷机理包括：基质的吸附沉淀作用、植物的吸收作用及微生物的转化作用，且有研究表明，基质的吸附是磷去除的主要过程，其次是植物和微生物本实验结果表明，下层水平潜流人工湿地对TP去除效果较上层表面流人工湿地要高40%。
这是因为下层水平潜流人工湿地基质填料（含钙、铁、钴）对磷有较强的吸附沉淀作用，另外，表面流人工湿地中污染物是随水流从基质表面漫流而过停留时间较短。
因此，相对于上层表面流人工湿地而言，下层水平潜流人工湿地对磷的去除效果更为明显。
三、总结复合人工湿地不同结构单元是影响人工湿地净化富营养化水体的重要因素，且因不同去除机理而去除效果不同，上层表面流人工湿地单元对高锰酸盐指数、TN、TP的去除率达到23.5%、13.3%和14.2%，下层水平潜流人工湿地单元对高锰酸盐指数、TN、TP的去除率达到24.5%、23.1%和23.3%。
总体上看，上、下层人工湿地单元对高锰酸盐指数去除效果相近；对TN去除效果，下层水平潜流人工湿地比上层表面流人工湿地高50%；对TP 的去除效果，下层水平潜流人工湿地比上层表面流人工湿地高40%。
复合垂直流构建湿地的设计方法及净化效果吴振斌等2003复合垂直流构建湿地的设计必须充分考虑到各地气候条件、水生植物特点等因素,最好经过小试取得一定的设计参数后进行设计.而水力负荷、有机物负荷、工艺流程选择、配水集水系统、基质类型以及栽种植物等诸多因素均影响到IVCW合理设计。
2.1 复合垂直流构建湿地的选址确定复合垂直流构建湿地的建设地址必须充分考虑当地的地形地貌以及工程地质、水文地质情况,同时应符合有关的法律规定.虽然作为潜流型构建湿地的一种,IVCW能有效地控制蚊蝇的滋生和臭味的传播,但在选址时仍然应该尽量避免选在人群密集的地方以及其他公众暴露的场合。
IVCW应尽量建设在平地或者坡度较小的地方以减小土方开挖量,降低投资.在坡度很大的地方,可以将下行池和上行池分别建设在不同的高程,中间通过跌水相连,以增加上行池中的溶解氧,促进硝化作用。
2.2 IVCW的工艺组合与运行方式根据需要,IVCW可以建设成单系统、串联系统、并联系统以及IVCW与氧化塘以及推流床等的组合形式.单池系统设计简单,建造经济,但是运行灵活性差;串联系统可以用在污水的深度处理以及出水修饰;并联系统运行灵活,是最主要的形式.污水根据水力负荷按比例分配到各池中,当某一池需要维修时,其他各池仍可正常工作。
复合垂直流构建湿地既可以连续运行,又可以间歇式运行.但是间歇运行便于在较低水力负荷时的均匀布水,充分地利用湿地的表面积;同时间歇式进水更有利于氧气进入湿地基质层中,促进微生物生长,加快有机物的降解,因此推荐采用间歇式运行。
2.3 复合垂直流构建湿地的预处理对于悬浮物或者有害物质含量高的污水,预处理是必不可少的.由于预处理设计不当而造成湿地系统不能正常运行的情况并不鲜见[16].通常可以采用格栅(筛)、沉砂池、初沉池、除油池以及氧化塘或者水解池等作为IVCW的预处理.在有条件时,采用投加絮凝剂的方法来强化预处理对于湿地系统运行是有利的。
