自动化论坛：单相接地电容电流的计算方法单相接地电容电流的计算4.1 空载电缆电容电流的计算方法有以下两种：（1）根据单相对地电容，计算电容电流(见参考文献2)。
Ic=√3×UP×ω×C×103式中: UP━电网线电压(kV)C ━单相对地电容(F)一般电缆单位电容为200-400 pF/m左右（可查电缆厂家样本）。
（2）根据经验公式，计算电容电流Ic=0.1×UP ×L式中: UP━电网线电压(kV)L ━电缆长度(km)4.2 架空线电容电流的计算有以下两种：（1）根据单相对地电容,计算电容电流Ic=√3×UP×ω×C×103式中: UP━电网线电压(kV)C ━单相对地电容(F)一般架空线单位电容为5-6 pF/m。
（2）根据经验公式,计算电容电流Ic= (2.7~3.3)×UP×L×10-3式中: UP━电网线电压(kV)L ━架空线长度(km)2.7━系数，适用于无架空地线的线路3.3━系数，适用于有架空地线的线路关于单相接地电容电流计算单相接地电容电流我所知道估算公式：对架空线：Ic=UL / 350对电缆：Ic=UL / 10我想请问的是L是指的架空线长度还是架空线距离？比如是三相的L是不是为距离X 3 另请问有没有更详细的计算方法？工业与民用配电设计手册上对L的定义是线路的长度，单位km，这里的长度与楼主说的距离是同一个概念，也就是说L是指架空线或电缆的距离，三相不需要再用距离乘以3更详细的单相接地电容电流计算公式见附件，摘自工业与民用配电设计手册152页描述:没有文件说明附件:( 189 K)单相接地电容电流计算.pdf下载次数(27)首先应该明确为什么要算这个电容电流，一般计算单相接地电容电流首先要了解，中性点接地系统的分类，什么样的系统才要计算单相接地电容电流，相关国家规定是怎样规定的，算出这个电流怎样进行相关的补偿，选用什么装置进行补偿，补偿的分类是欠补偿，还是过补偿，还是完全补偿，为什么要选用过补偿，单单理解怎样计算是没有任何用处的，中性点接地系统是个综合问题，考虑的要全面。
煤矿高压电网单相接地电容电流计算方法高压电网单相接地电容电流运算近年来，随着矿井井型的增大，井下用电设备的增多，煤矿机械化程度的提高，供电线路逐步增加，煤矿高压电网的单相接地电容电流也在增大，给供电系统的正常运行带来一系列安全性和可靠性问题。
随着接地电容电流的增大，降低了电缆的绝缘程度，易形成绝缘击穿从而发生两相或三相短路故障，当电网的接地电容电流增大到一定值后，接地故障点电弧便难以自熄，容易引起间隙电弧过电压。
为减少煤矿安全事故发生的可能，必须对煤矿高压电网的单相接地电容电流进行准确的治理和补偿，因此准确运算煤矿供电系统对地电容电流具有重要的现实意义。
单相接地故障是阻碍煤矿高压电网安全供电的要紧因素之一，当单相接地电容电流超过一定值时，必须对煤矿高压电网的单相接地电容电流进行准确的治理和补偿，本文在分析煤矿高压电网电容电流理论准确运算基础上，应用了综合考虑电缆系数、天气系数及高压电器设备增值系数的改进的单相接地电容电流运算方法。
最后，通过实例运算验证了该改进运算方法的正确性。
1 、电网单相接地电容电流的理论运算煤矿10kV高压电网中性点不接地系统能够由图1模拟表。
图1 10kV 中性点不接地模拟电网图中，A E •、B E •、C E •为电网各相相电势，14~C C 为各线路每相对地分布电容，0C 为电力系统中其它线路与设备的一相对地总电容，01234d I i i i i i =++++为电力系统单相接地电容电流。
当配电网发生A 相单相接地故障时，故障点的接地电容电流由式3d A I CU ω=运算，其中01234C C C C C C =++++为配电网一相对地总电容值， 为电网的相电压，大小为6000/3则电网的对地电容就越大，接地电流也越大。
煤矿配电网中性点不接地系统单相接地故障时，有如下的故障特点：流过所有非故障线路零序电流的方向相同，故障线路零序电流方向与非故障线路相反，且故障线路电流突变的幅值大于所有非故障相的幅值，其值为所有非故障相的幅值之和。
第21卷第1期2004年2月现 代 电 力M ODERN E LECTRIC POWER V ol 121 N o 11Feb 1 2004配电网电容电流估算公式的修正钟新华(浙江省金华市电业局,金华 321017) 摘 要:配电网电容电流估算公式是配电网设计中的常用公式。
随着线路增多和设备变化,传统的估算公式出现了很大误差。
为此,分析了造成公式误差的原因,重新推导出了新估算公式,对从事电力建设工程技术人员有极大的实用价值。
关键词:配电网电容电流;估算公式;修正中图分类号:T M727文献标识码:A 文章编号:100722322(2004)0120045205收稿日期:20031021基金项目:浙江省电力科技项目作者简介:钟新华(1958-),高级工程师,主要从事配电网规划设计方面的研究。
1 问题的提出随着城市电网的扩大,特别是电缆出线的增多,配电系统电容电流增加较快。
当系统的某一相发生接地故障时,对地电容电流会相当大,接地电弧如不能自熄,极易产生间隙性弧光接地过电压,持续时间长,影响面大,线路绝缘薄弱点往往还会发展成两相短路事故。
有时由于电磁式电压互感器铁心饱和引起铁磁谐振过电压,将会造成电压互感器损坏或熔断器熔断,使事故跳闸率明显上升。
针对配电网日益出现电容电流增大现象,1997年浙江省金华电网实施接地变消弧线圈自动补偿电容电流来提高配网可靠性,从110kV 江南变第一台接地变投运后五、六年来,先后出现了接地变均由于补偿容量太小问题,而实际运行电容电流大而逐一更换。
例如110kV 江南变、站前变主变容量均为2×40M VA ,10kV 母线I 、II 段分别装了2台接地变,补偿范围每台20～50A ,运行3年后市区供电局反映电压不平衡,时常有接地信号,各条线路轮流拉,2001年进行了实际测试,发现每段母线上电容电流已超过了70A ,随即更换了容量大的接地变。
再如110kV 义乌变、稠城变在10kV 母线装了补偿电流为20～50A 接地变,投运不久,就出现接地变工作在欠补偿状态,实际测试后,每段母线上电容电流在80～100A ,随即更换成补偿容量为100A 接地变。
配电网电容电流测量分析郝建成;朱义东;于在明【摘要】提出一种配电网电容电流检测新方法,利用该方法对配电网电容电流进行了实测,计算了配电网容性电流,对计算结果和实测结果进行了比较分析.介绍了配电网消弧线圈容量计算方法,指出部分配电网消弧线圈配置存在问题.【期刊名称】《东北电力技术》【年(卷),期】2013(034)008【总页数】3页(P1-2,30)【关键词】配电网,电容电视;消弧线圈【作者】郝建成;朱义东;于在明【作者单位】辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006;辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006;辽宁省电力有限公司电力科学研究院,辽宁沈阳 110006【正文语种】中文【中图分类】TM727随着城市电网的扩大，电缆出线的增多，系统电容电流增大［1－2］。
当系统发生单相接地故障，其接地电弧不能自熄，极易产生间隙性弧光接地过电压，持续时间一长，在线路绝缘薄弱处还会发展成两相短路事故［3］。
因此，当配电网足够大时，需要采用消弧线圈补偿电容电流，这是保证电力系统安全运行的重要技术措施之一。
为避免不适当的补偿给电力系统安全运行带来威胁，必须正确测定系统的电容电流值，并据此合理调整消弧线圈电流值，才能做到正确调谐，既可以很好地躲过单相接地的弧光过电流，又不影响继电保护的选择性和可靠性。
电力系统运行规程规定，当配电网电容电流大于规定值时，应装设消弧线圈补偿电容电流［4］。

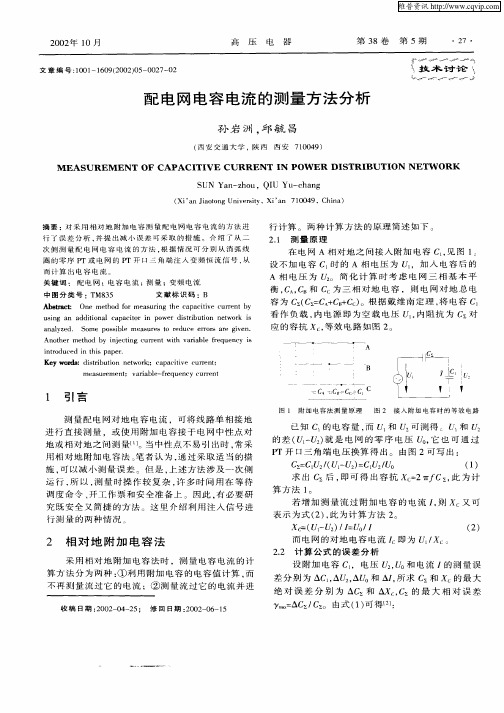

1 测量方法的比较和选择传统电容电流测量方法有直接法和间接法2种［5］。
直接法主要包括单相金属接地法，该方法操作接线复杂，对测量人员和配电系统存在一定的安全隐患，一般不建议采用。
间接法包括中性点外加电容法、外加电压法、调谐法、变频法和电容增量法。
间接测量方法比较简单，能较准确地测量电容电流值。
但测量时仍需要对一次侧设备进行操作，操作复杂，准备时间长［6］。
2 新的测量方法原理针对传统配电网电容电流测量方法存在的不足，国内外相继提出了一系列电容电流在线测量新方法。
前言众所周知10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员可在2小时内选择和排除接地故障，保证连续不间断供电。
2单相接地电容电流的危害当电网发展到一定规模，10kV出线总长度增加，对地电容较大时，单相接地电流就不容忽视。
当单相接地电流超出允许值，接地电弧不易熄灭，易产生较高弧光间歇接地过电压，波及整个电网。
单相接地电容电流过大的危害主要体现在五个方面：1）弧光接地过电压危害当电容电流过大，接地点电弧不能自行熄灭，出现间歇性电弧接地时，产生弧光接地过电压，这种过电压可达相电压的3-5倍或更高，它遍布于整个电网中，并且持续时间长，可达几小时，它不仅击穿电网中的绝缘薄弱环节，可使用电设备、电缆、变压器等绝缘老化，缩短使用寿命，而且对整个电网绝缘都有很大的危害。
2）造成接地点热破坏及接地网电压升高单相接地电容电流过大，使接地点热效应增大，对电缆等设备造成热破坏，该电流流入接地网后由于接地电阻的原因，使整个接地电网电压升高，危害人身安全。
3）交流杂散电流危害电容电流流入大地后，在大地中形成杂散电流，该电流可能产生火花，引燃可燃气体、煤尘爆炸等，可能造成雷管先期放炮，并且腐蚀水管，气管等金属设施。
4）接地电弧还会直接引起火灾,甚至直接引起可燃气体、煤尘爆炸。
5）配电网对地电容电流增大后，架空线路尤其是雷雨季节，因单相接地引起的短路跳闸事故占很大比例。
3 单相接地电容电流的补偿原则我国的相关电力设计技术规程中规定，3～10kV的电力网单相接地故障电流大于30A时应装设消弧线圈。
消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流，补偿接地电容电流，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
为什么要测量配电网电容电流？配电网电容电流测试仪是电力工作者在进行配电网电容电流测试时使用的仪器。
在电力系统中为什么要对配电网电容电流进行测量，最直接且重要的原因就是电力安全问题。
电力系统中，66kv及以下的配电网其中性点是非直接接地系统，线路系统出现单相接地时，流过故障点的电流由于是线路对地电容产生的电容电流，所以不会马上对设备造成损坏，也不会使断路器断开，但是一定要想办法找出故障点并消除。
避免因此造成电气设备损坏以及其他安全事故。
包括：1.单相接地电流通过调相机和变压器等造成铁心烧坏。
2.人在单相接地故障点附近时，由于电流从触地点以同心圆的方式向外20米扩散，每个圆周均有不同电位，人体两脚接触地面两点易发生跨步电压危险。
3.单相接地使非故障对地电压比原来电压高几倍，如果发生弧光接地，甚至出现2.5-3倍的电压，弧光还会促使导线周围气体发生游离，高电压碰上气体游离容易造成相间短路，对电器设备和系统造成破坏性故障。
4.接地点还会使故障设备绝缘材质带电，造成人体触电事故。
根据国家电力规程，在10kv系统电容电流分别大于30A，35kv 系统电容电流分别大于10A的情况下，都需安装消弧线圈，以补偿电容电流。
因此需要对配电网电容电流进行测试，以此决定是否需要安装消弧线圈。
还有个原因是由于配电网对地电容与PT参数配合，会产生PT铁磁谐振过压，为了验证谐振的性质，准确测量出配电网对地电容值就变得十分必要。
传统配电网电容电流测试方法是开口三角异频信号注入法，此方法要求系统必须平衡，但实际95%的系统都不平衡，因此很快被淘汰，取而代之的是配电网电容电流测试仪。
该仪器无需和一次侧打交道，因而不存在试验的危险性，不仅如此，它的操作接线都简单，测试速度快，测量数据准确，大大提高了电力工作者的工作效率，是电力工作者的得力助手！。
