牛头刨床设计一、工作原理牛头刨床是一种靠刀具的往复直线运动及工作台的间歇运动来完成工件的平面切削加工的机床。

图1为其参考示意。

电动机经过减速传动装置（带和齿轮传动）带动执行机构（导杆机构和凸轮机构），完成刨刀的往复运动和间歇移动。

刨床工作时，刨头6由曲柄2带动右行，刨刀进行切削，称为工作行程。

在切削行程H中，前、后各有一段0.05H的空刀距离，工作阻力F为常数；刨刀左行时，即为空回行程，此行程无工作阻力。

在刨刀空回行程时，凸轮8通过四杆机构带动棘轮机构，棘轮机构带动螺旋机构使工作台连同工件在垂直纸面方向上做一次进给运动，以便刨刀继续切削。

图1 牛头刨床二、设计要求电动机轴与曲柄轴2平行，刨刀刀刃点E与铰链点C的垂直距离为50mm，使用寿命10年，每日一班制工作，载荷有轻微冲击。

允许曲柄2转速偏差为土5％。

要求导杆机构的最大压力角应为最小值；凸轮机构的最大压力角应在许用值[α]之内，摆动从动件9的升、回程运动规律均为等加速、等减速运动。

执行构件的传动效率按0.95计算，系统有过载保护。

按小批量生产规模设计。

三、设计数据表1 设计数据四、设计内容及工作量（1）根据牛头刨床的工作原理，拟定2～3个其他形式的执行机构（连杆机构），并对这些机构进行分析对比。

（2）根据给定的数据确定机构的运动尺寸。

要求用图解法设计，并将设计结果和步骤写在设计说明书中。

（3）导杆机构的运动分析。

将导杆机构放在直角坐标系下，建立数学模型。

（4）凸轮机构设计。

根据给定的已知参数，确定凸轮的基本尺寸（基圆半径r o、机架l o2o9和滚子半径r r）和实际轮廓，并将运算结果写在说明书中（可选）。

（5）编写设计计算说明书。

毕业设计任务书
题目
(包括副标题)
简易牛头刨床的设计
教师姓名职称学院机械工程学
院
学生姓名学号班级
成果形式A论文 B设计说明书 C实物 D软件 E作
品
□ ■ □ □ □
任务下达时间
1．毕业设计（论文）课题任务的内容和要求：
（包括原始数据、技术要求、工作要求以及图纸、程序、实物等要求）牛头刨床的主要功能是刨削平面，必须具有刨刀刨削工作的切削工作和工作台
的正反横向进给运动。

要求确定运动方案，选择原动机，设计机械传动系统，包括刨削运动链和进给运动链，进行结构设计等。

技术要求：刨削行程范围：95~665mm；
刨削速度范围：10~40m/min；
刨刀往复运动具有急回特性，行程速比变化系数K大于1.6；
刨刀6级变速，横向进给量在0.3~3.5mm范围内有级调节，双向进给。

工作要求：完成设计计算说明书（字数在8千以上）；
完成相关工程图（工程绘图量折合成图幅为0号图纸2张以上）；
进行文献查阅（10篇以上）；
翻译与课题有关的外文资料（译文字数3000以上）。

2．毕业设计（论文）工作进度计划：
周次工作内容
早进入阶段查阅文献；翻译与课题有关的外文资料
第一周至第三周进行方案设计，绘制工作原理图和方案运动简图
第四周至第七周进行尺寸和结构设计
第八周至十一周完成装配图和主要零件图
第十二至十二周完善图纸，撰写设计计算说明书，准备答辩
教研室（学科组）主任签字：。

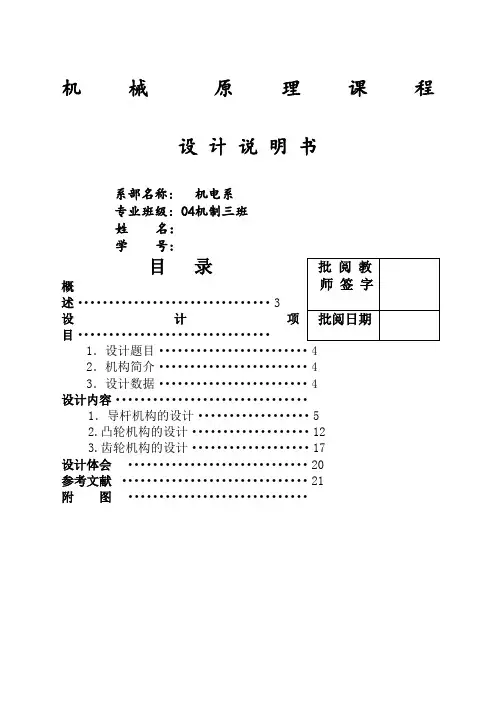

机械原理课程设计说明书系部名称: 机电系专业班级: 04机制三班姓名：学号:目录Array概述 (3)设计项目·······························1．设计题目 (4)2．机构简介 (4)3．设计数据 (4)设计内容·······························1．导杆机构的设计 (5)2.凸轮机构的设计 (12)3.齿轮机构的设计 (17)设计体会 (20)参考文献 (21)附图·····························概述一、机构机械原理课程设计的目的：机械原理课程设计是高等工业学校机械类专业学生第一次较全面的机械运动学和动力学分析与设计的训练，是本课程的一个重要实践环节。
