电压波动的含义电压波动

经常被混淆的电压波动与电压闪变
电压闪变与波动，两个形影不离的兄弟，经常一起出现在我们的视野中。

闪变外向，我们可以从外表觉察到它的变化，而波动则偏内向，心理活动丰富。

除此以外，它们之间还有什幺不同之处呢？
 一、电压波动的概念及计算方式
 电压波动是指电网内电压有规则的变动，或是变化幅度倍数在0.9~1间的
随机变化。

电压波动可以通过电压方均根值曲线来描述，电压变动d和电压电压变动频度r则是衡量电压波动大小和快慢的指标。

电压波动d的定义表
达式为
 二、电压闪变的概念及计算方式
 闪变是人眼对灯光亮度变化所引起刺激的不稳定感。

即，人对亮度变化的不适感。

闪变严重度则由UIE-IEC闪变测量方法定义，以参数、评估闪变烦扰强度。

 其中，短闪变是衡量短时间（目前若干分钟）内闪变强弱的一个统计量值，基本记录周期为10min；长闪变则由短时间闪变值推算出，反映长时间（若
干小时）闪变强弱的量值，其基本记录周期为2h。

 根据IEC 61000-4-5:1996制造的IEC闪变测试仪是目前国际上通用的测量闪变的仪器，其简化原理框图如图1所示。

 图1 闪变测试仪简化原理框图
 “平方一阶滤波”输出的反映了人的视觉对电压波动瞬时闪变感觉水平，进。

配电网电压波动产生的原因及抑制措施摘要：阐述了电压波动对运行中的电气设备产生的影响及危害，通过对电压波动产生的原因分析，提出了抑制电压波动的措施。

关键词：电压波动；影响；原因；抑制措施电压波动是指电压快速变动时其电压最大值（Umax）与最小值（Umin）之差相对于额定电压的百分比，即电压均方根值一系列的变动或连续的改变，公式为：δU(%)=（Umax—Umax）/UN*100。

按GB12326—1990《电能质量·电压允许波动和闪变》规定，电压快速变动应不低于每秒0.2%。

电压波动的频率用单位时间内电压波动的次数来表示。

统计频率的时段取引起电压波动的冲击性负荷一个周期，电压变化的速度低于0.2%的不统计在变化次数中，同一方向的变化，如间隔时间不大于30ms，则算一次变化。

电力系统公共供电点由冲击表１电压波动允许值才能使用电设备处于最佳工作状态。

当用户端电压波动超过允许值时，则用电设备的性能、生产效率、产品质量等都将受到不同程度的影响，供电线路损耗增加、电动机启动困难，另外还将影响通信、广播电视质量等。

电压波动常给工业生产、科学研究和日常生活增添不少麻烦，有时会损坏设备，造成事故。

表2为电压波动对一些设备的影响。

表２电压波动对一些设备的影响(以电压额定值的100%路点附近节点电压下降，电压波动发生；随着故障消失，短路点附近电压恢复正常，电压波动结束，因而电压波动的持续时间取决于故障清除时间。

短路故障引起的电压波动可以分为两类：对称电压波动（三相短路故障引起）和不对称电压波动（单相接地短路、两相短路以及两相短路接地引起）。

配电系统中的多数故障为单相接地故障，该故障是产生电压波动的最主要原因。

据统计，单相、两相和三相电压波动所占比例分别约为66％、17％和17％。

2、大型电动机启动时引起电压波动。

现在，厂矿中使用的电动机功率越来越大，启动电流（为额定电流的4~7倍）所引起的电压波动是一个不可忽视的问题。

对国家相关电能质量标准的理解与综述1 电压波动和闪变范围本标准适用于交流50Hz 电力系统正常运行方式下，由波动负荷引起的公共连接点电压的快速变动及由此可能引起人对灯光闪烁明显感觉的场合。

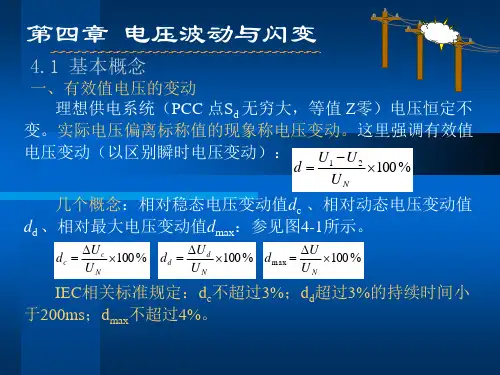

1.1 定义：（1）电压波动（voltage fluctuation ）电压方均根值（有效值）一系列的变动或连续的改变（2）电压方均根值曲线R.M.S. voltage shapeU （t ）每半个基波电压周期方均跟值（有效值）的时间函数（3）电压变动relative voltage changed电压方均根值曲线上相邻两个极值电压之差，以系统标称电压的百分数表示。

（4）电压变动频度rate of occurrence of voltage changesr单位时间内电压变动的次数（电压由大到小或由小到大各算一次变动）。

不同方向的若干次变动，如间隔时间小于30ms ，则算一次变动。

1.2电压波动的测量和估算电压波动可以通过电压方均根值曲线U （t ）来描述，电压变动d 和电压变动频度r 则是衡量电压波动大小和快慢的指标。

电压变动d 的定义表达式为： %100⨯∆=NU U d 式中：△U----电压方均根值曲线上相邻两个极值电压之差。

U N ----系统标称电压。

当电压变动频度较低且具有周期性时，可通过电压方均根值曲线U （t ）的测量，对电压波动进行评估。

单次电压变动可通过系统和负荷参数进行估算。

当已知三相负荷的有功功率和无功功率的变化率分别为△P i 、 △Q i 时，可用下式计算： %1002⨯∆+∆=Ni L i L U Q X P R d 式中R L 、X L 分别为电网阻抗的电阻电抗分量。

在高压电网中，一般X L ＞＞ R L 则式中：S SC ---考察点（一般为PCC ）在正常较小方式下的短路容量。

在无功功率的变化量为主要成分时（例如大容量电动机启动），可采用以下两式进行粗略估算对于平衡的三相负荷：%100⨯∆≈sci S S d 式中：△S i ---三相负荷的变化量。

电网监控中的异常现象及处理措施研究随着现代电力系统的建设和发展，电网运行一直在稳步推进，对电网的监控也日渐重要。

然而，即使是最先进的电网系统也无法避免出现异常现象。

这种异常可能会给电网的运行带来危害，甚至有导致电网故障的风险。

因此，在电网监控中发现异常现象并及时采取措施是非常重要的。

电网监控中的异常现象包括以下几个方面:1.电网电压波动电网电压波动是指电网电压发生短暂的瞬变，导致电压与稳定值的偏差超过10%。

电压波动会给当地用户的供电带来影响，并影响通信和控制设备的运行。

处理措施: 可以增加电容和电感器等设备，或者设置自动化设备来控制电网电压。

2.电网频率异常电网频率异常是指电网中的频率超出了设定值。

频率异常会导致整个电网系统无法正常运转，导致设备故障或损坏，并可能引起线路断电的安全隐患。

处理措施: 通过适当调节发电机的功率，或采取自动控制措施来解决电网频率异常。

3.电网谐波电网谐波是指电网中的谐波频率超过了正常的频率范围。

谐波会导致电网的电压和电流产生扭曲，因此可能会导致设备中的电子元件故障。

另外，谐波还会影响上下游设备，导致多个设备同时故障。

处理措施: 可以增加滤波器和变流器等设备，控制谐波频率，或者采取其他措施来减少谐波。

电网电流异常是指电网中的电流大小超出了额定值。

这种电流异常可能会导致线路过载，在达到额定容量之前使设备过早热结，从而使设备寿命减少。

总的来说，电网监控中的异常现象不能被忽略。

只有对于异常现象有足够的了解并及时采取措施来处理，才能保证电网的正常操作。

对于稍大规模的电网，可以借助高速云服务器等先进电力计算系统来提高精确度和响应速度，从而更好地监控和解决电网中的异常现象。

这将是未来电力行业不可或缺的先进技术。

电网电压波动范围
2010年06月03日星期四 09:34
（1）电压波动。

电网电压的波动常常是因电网负载出现了较大的增加或减少而引起的。

例如在用电高峰时电压往往偏低，有设备停机时电压往往偏高。

电网电压波动的影响是较大的。

国家标准对电压波动等级有如下规定：
电压等级 A级 B
级 C级
波动范
围≤±5%≤+7%,≤-10%
≤±10%
（2）各地的电网范围基本都在上述范围，而电器的承受波动为15%.如果30%范围就会引发重大事故，如沈阳局“11•15”事故，晋东南电网“4.10”，河南电网7月1日过载跳闸事故。

（3）从苏州、南京等地一批IT高新技术企业向供电公司提出供电电能质量和供电可靠性的要求，就鲜明的反映了电能质量的现实发展趋势。

其余像上海、北京这样的城市市电电压也很稳定。

电网结构脆弱，容易波动的地区主要有山西，河南，贵州等地。

（4）“桑美”带来的狂风暴雨给温州电网造成重创，确实有达到上限280V的记录，带来了相当长时间的“电荒”，不过温州最近重点建设电网，政府也投入巨大资金，情况应该会得以好转。

目前也正在建设中，你可以去看2008-2012年温州电网规划
电网电压幅值的实际变化范围随电网供电容量的大小、输配电设备质量的好坏、用电负载量的大小等条件的不同而有很大的差别，在供电条件较好的城市和工业区，变化范围通常在正负15%左右，而在供电条件较差的农村和边远地区，变化范围要大得多，有时甚至达到20%~30%。

电压波动和闪变标准
电压波动和闪变是指电力系统中电压的快速变化和短时间的波动现象。

这些现象通常由于电力系统中的突然负载变化或故障引起。

电压波动可以导致设备的误动作、速度变化或停机，对电力设备和生产过程造成破坏或中断。

电压波动标准的目的是规定电压波动的限值，以保护设备免受电压波动的影响。

闪变是指电压短时间的波动，通常是周期性的。

闪变会导致光源的亮度变化，可能对灯光、显示屏等灵敏设备造成不适或影响观察效果。

闪变标准的目的是规定闪变的限值，以保证人眼对闪光的舒适性和安全性。

国际电工委员会（IEC）和国际电信联盟（ITU）制定了一系
列电压波动和闪变的标准，如IEC 61000-2-8和ITU-T G.1010。

这些标准根据电力系统的不同类型和应用需求，规定了电压波动和闪变的限值，以供电力公司和设备制造商参考和遵守。

电压波动定义电压波动是指电压在一定时间内的不稳定性，即电压值在短时间内快速变化的现象。

电压波动是电力系统中常见的问题，它对电气设备的正常运行产生重要影响。

本文将从电压波动的原因、影响以及解决方法等方面进行探讨。

一、电压波动的原因电压波动的产生原因通常有以下几个方面：1.电网负载变化：当电网负载发生急剧变化时，如大型工业设备的开启或关闭，会引起电压波动。

这是由于电网的供电能力不能及时适应负载的变化，导致电压瞬时波动。

2.电源变化：电源的突然开启或关闭也会引起电压波动。

当电源突然连接到电网或从电网断开时，会产生瞬时的电压波动。

3.电网故障：电网中的故障，如短路、接地等，会导致电压波动。

这是因为故障会引起电网中电流的突变，从而影响电压的稳定性。

4.电力设备故障：电力设备的故障也是电压波动的原因之一。

例如，变压器内部的故障会导致电压的不稳定。

二、电压波动的影响电压波动对电气设备的影响主要体现在以下几个方面：1.设备损坏：电压波动会使设备工作在不稳定的电压环境中，长期作用下会引起设备的损坏。

例如，电压过高会导致设备的绝缘击穿，电压过低会影响设备的正常运行。

2.设备故障：电压波动会导致设备的故障率增加。

当电压波动较大时，设备的电子元件容易受到损坏，从而导致设备的故障。

3.生产效率下降：电压波动会影响生产设备的正常运行，从而导致生产效率的下降。

特别是一些对电压要求较高的设备，如精密仪器、半导体设备等，更容易受到电压波动的影响。

4.能源浪费：电压波动会导致能源的浪费。

当电压波动较大时，设备的能耗会增加，从而造成能源的浪费。

三、电压波动的解决方法为了解决电压波动问题，可以采取以下几种方法：1.电网优化：通过对电网的调整和优化，提高电网的供电能力，减少电压波动的发生。

这可以包括增加变电站、改造输电线路、提升变压器容量等措施。

2.电力设备改进：改进电力设备的设计和生产工艺，提高设备的抗干扰能力，减少电压波动对设备的影响。

电源电压允许波动范围标准一、范围本标准规定了电源电压允许波动范围的相关要求，适用于各类用电设备及其系统的电源电压允许波动范围。

二、电压波动电压波动是指电源电压在短时间内发生的随机变化。

电压波动可能影响设备的正常运行，特别是对于一些对电源稳定性要求较高的设备。

三、电压偏差电压偏差是指电源电压在长时间内相对于标称电压的偏离。

这种偏差可能导致设备运行异常，如计算机系统可能会出现数据丢失或程序错误。

四、电压闪变电压闪变是指电源电压在短时间内出现的频繁波动，可能引起灯光闪烁、电机噪音等问题。

对于一些对电源稳定性要求较高的设备，如医疗设备和精密仪器等，电压闪变可能会对其性能产生严重影响。

五、电压不平衡电压不平衡是指三相电源各相电压之间出现较大差异的情况。

这种不平衡可能导致电机过热、设备运行异常等问题。

六、频率偏差频率偏差是指电源频率在长时间内相对于标称频率的偏离。

这种偏差可能会影响设备的正常运行，如对于一些对电源稳定性要求较高的设备，如通信设备和精密测量设备等，频率偏差可能会对其性能产生严重影响。

七、谐波含量谐波含量是指电源电流波形相对于基波的畸变程度。

高谐波含量可能导致电机过热、设备运行异常等问题，并对电网造成污染。

八、功率因数功率因数是指电源的有功功率与视在功率之比。

功率因数过低可能导致设备运行效率低下，并对电网造成污染。

九、电磁干扰电磁干扰是指电源产生的电磁辐射对周围电子设备的影响。

电磁干扰可能导致设备性能下降或出现故障。

十、能效标准能效标准是指电源在转换和传输电能过程中的效率要求。

高能效标准有助于降低能源消耗和减少环境污染。

电压波动与闪变一、电压波动与闪变的定义电压波动就是电压均方根值一系列相对快速变动或连续改变的现象，其变化周期大于工频周期（20ms）。

电压波动造成灯光照度不稳定（灯光闪烁）的人眼视感反应称为闪变，换言之，闪变反映了电压波动引起的灯光闪烁对人视感产生的影响；电压闪变是电压波动引起的结果，它不属于电磁现象。

电压闪变与常见的电压波动不同。

（1）电压闪变是指电压形上一种快速的上升及下降，而波动指电压的有效值以低于工频的频率快速或连续变动。

（2）闪变的特点是超高压、瞬时态及高频次。

如果直观地从波形上理解，电压的波动可以造成波形的畸变、不对称，相邻峰值的变化等，但波形曲线是光滑连续的，而闪变更主要的是造成波形的毛刺及间断。

二、电压波动与闪变的检测方法由于电压波动是电压有效值的快速变动，它的波形是工频电压的调幅波。

因此，闪变测试首先是通过检波的方法将波动信号从工频电压中分离出来。

目前国内外电压波动的检测方法有三种，即平方检测、整流检测和有效值检测。

对三种检测方法，论文予以分析、比较，最终确定选用平方检测法的改进法，即本文采用同步电压和小波多分辨率分析检测电压闪变信号。

并对小波分解和同步检波对波动信号的检测文中加以说明。

常用的几种闪变仪中电压波动的检测方法，可归结为由上式解调出调幅波v = mcos Ωt，介绍如下。

2.1 平方检波法IEC 推荐的闪变仪采用平方检测方法，即由u (t)、u (t)2和v (t)的波形图例，如图3－1 所示。

经过0.05~35Hz 的带通滤波器滤去直流分量和工频及以上的频率分量，便可以检测出调幅波即电压波动分量，其输出2.2 整流检波法英国ERA 闪变仪采用整流检测的方法。

图3-2（a）所示的电压u ( t )经过整流的波形g ( t )如图3-2(c)所示。

理论上，将g(t)可看成u(t)乘以幅值为±1、频率为工频的矩形波p(t)。

p(t)的波形图如图3-2(b)所示。

电网电能质量控制--本科山大20年考试题库及答案电网电能质量控制--本-.综合题（70分）1、简述电压波动的含义、引起电压波动的原因。

学生答案：电压均方根值一系列相对快速变动或连续改变的现象，其变化周期大于工频周期（20ms）。

电压波动是指电网电压有效值（方均根值）的快速变动。

电压波动值以用户公共供电点在时间上相邻的最大与最小电压方均根值之差对电网额定电压的百分值来表示；电压波动的频率用单位时间内电压波动（变动）的次数来表示。

原因：（1）用电设备具有冲击负荷或波动负荷，如电弧炉、炼钢炉、轧钢机、电焊机、轨道交通、电气化铁路、以及短路试验负荷等。

（2）系统发生短路故障，引起电网波动和闪变。

（3）系统设备自动投切时产生操作波的影响，如备用电源自动投切、自动重合闸动作等。

（4）系统遭受雷击引起的电网电压波动等。

2.电压波动与闪变存在的影响电压闪变主要是表征人眼对灯闪主观感觉的参数。

它一般是由开关动作或与系统的短路容量相比出现足够大的负荷变动引起的。

2、统一电能质量调节器的功能？学生答案：且会产生衰减，如果配上放大器（运放、晶体管），利用放大、反馈等手段，可以取得比较理想的幅频响应，并且可抵消3、什么是电力系统频率的一次调解和二次调解？学生答案：电力系统的负荷时刻都在变化，对系统实际负荷变化曲线的分析表明，系统负荷可以看做三种具有不同变化规律的变动负荷所组成：第一种是变化幅度很小，变化周期相对较短，一般是几秒就会变化的；第二种是变化幅度较大，变化周期较长，一般是几分钟；第三种是变化缓慢的持续变动负荷，引起负荷变化的原因主要是工厂的作息制度，人民的生活规律，气象条件的变化等。

第一种变化负荷引起的频率偏移将由发电机组的调速器进行调整，这种调整通常称为频率的一次调整。

第二种变化负荷引起的频率变动仅靠调速器的作用往往不能将频率偏移限制在容许的范围之内，这是必须要有调频器参与频率调整，这种调整通常称为频率的二次调整。

一、引言电压波动是指电力系统中电压值在一定范围内波动，超出规定范围可能导致电力设备损坏、生产中断、火灾等事故。

为保障电力系统安全稳定运行，提高供电质量，特制定本应急预案。

二、适用范围本预案适用于公司所属电力系统发生电压波动时，对相关设备、设施和人员进行应急处置。

三、组织机构及职责1. 应急领导小组：负责组织、指挥、协调和监督电压波动应急处置工作。

2. 应急指挥部：负责制定具体应急处置措施，组织实施应急预案。

3. 应急小组：负责现场应急处置，包括设备抢修、人员疏散、信息报送等工作。

四、应急响应流程1. 电压波动发生时，应急指挥部立即启动应急预案，组织应急小组进行应急处置。

2. 应急小组立即对现场进行勘察，判断电压波动原因，采取相应措施。

3. 如电压波动影响范围较小，应急小组可自行处理，并向应急指挥部汇报；如影响范围较大，应急指挥部将组织相关部门进行联合处置。

4. 应急小组根据电压波动情况，采取以下措施：（1）调整电力负荷，降低电压波动对设备的影响；（2）加强设备巡检，及时发现并排除故障；（3）启动备用设备，确保电力供应；（4）对受影响区域进行人员疏散，确保人员安全；（5）向相关部门和领导汇报应急处置情况。

5. 电压波动得到有效控制后，应急指挥部组织应急小组进行现场清理和设备恢复。

五、应急保障措施1. 人员保障：加强应急队伍建设，提高应急处置能力；定期组织应急演练，提高应急响应速度。

2. 物资保障：储备必要的应急物资，如绝缘材料、抢修工具等，确保应急物资供应。

3. 技术保障：加强电力系统监测，及时发现电压波动；优化电力调度，提高系统抗干扰能力。

4. 信息保障：建立健全信息报送制度，确保信息畅通；加强新闻发布，及时向社会发布应急处置信息。

六、应急终止1. 电压波动得到有效控制，设备恢复正常运行；2. 受影响区域人员疏散完毕，安全得到保障；3. 应急指挥部根据实际情况，决定终止应急响应。

七、总结与改进1. 电压波动应急处置结束后，应急指挥部组织对本次事件进行总结，分析原因，查找不足，提出改进措施。
