电能质量五大问题和分析

电力系统的电能质量分析与改进技术1. 引言电能质量（Power Quality，简称PQ）是现代电力系统中一个重要的概念。

随着电子设备的广泛应用，电力系统中的电能质量问题越来越受到关注。

电能质量指电能提供商向终端用户提供的电能是否满足其所需的标准。

电能质量问题主要包括电压波动、频率波动、谐波、电压暂降和电压暂升等。

本文将分析电能质量问题产生的原因，并介绍一些改进技术。

2. 电能质量问题的原因分析2.1 电压波动电压波动是指电网中电压瞬时发生变化，引起电力系统中设备工作不稳定的问题。

电压波动产生的主要原因包括电力系统负荷的突变、电源电流瞬时变化和电力系统中突发的故障等。

电压波动会导致设备失灵、数据丢失以及设备寿命缩短等问题。

2.2 频率波动频率波动是指电力系统供电频率在额定值上下波动，造成设备性能不稳定的问题。

频率波动的原因包括电力系统负荷变动、电力系统故障以及电源电压波动等。

频率波动会导致设备失灵、控制系统不稳定以及对时间敏感的电子设备出现问题。

2.3 谐波谐波是指电力系统中出现的频率是电网基波频率的整数倍的电压和电流成分。

谐波产生的主要原因是非线性负荷引起的。

非线性负荷是指在其工作中电流和电压不呈线性关系的负荷，比如电子设备、变频器等。

谐波会引起设备发热、干扰和损坏。

2.4 电压暂降和电压暂升电压暂降和电压暂升是指电力系统中短暂的电压波动，会导致设备瞬间断电或电压过高的问题。

电压暂降和电压暂升产生的主要原因包括短路故障、过电流和电源突然开关等。

这些问题会对设备的正常运行造成严重的影响。

3. 电能质量改进技术3.1 主动滤波技术主动滤波技术是通过使用电子器件主动地消除电力系统中的谐波和其他污染物，从而改善电能质量。

主动滤波器可以控制电流的波形，使其满足标准规定的纯正波形。

这种技术可以有效地降低谐波对设备的影响，提高电能质量。

3.2 储能技术储能技术可以用来缓解电压暂降和电压暂升带来的问题。

通过将电网中过剩的电能储存起来，在电压暂降和电压暂升时释放出来，保持设备供电的稳定性。

电能质量解决方案电能质量是指电力系统中电压、电流和频率等参数的稳定性和纯净度。

随着电力系统的发展和电气设备的普及，电能质量问题日益凸显，不仅对电力系统的稳定运行产生影响，还对用户的用电设备和电子设备的正常运行造成威胁。

因此，制定一套科学有效的电能质量解决方案成为当务之急。

一、电能质量问题分析电能质量问题主要包括电压波动、电压暂降、电压暂增、电压闪变、电压谐波、电流谐波、电能质量监测等方面。

其中，电压波动、电压暂降、电压暂增和电压闪变是常见的电能质量问题，主要由电力系统的负荷变化、短路故障和电气设备的开关操作引起。

电压谐波和电流谐波则是由非线性负载设备引起的，如电子设备、变频器和电弧炉等。

二、1. 电能质量监测系统建立电能质量监测系统是解决电能质量问题的基础。

该系统可以实时监测电力系统的电压、电流、频率、波形畸变和谐波等参数，通过数据分析和处理，及时发现电能质量问题的源头，为后续的解决方案提供依据。

2. 电压稳定器电压稳定器是解决电压波动、电压暂降和电压暂增问题的有效设备。

它能够通过调整输出电压的幅值，保持电力系统中的电压在合理范围内稳定运行，避免电压过高或过低对电气设备造成损坏。

3. 电压闪变补偿装置电压闪变是指电力系统中电压瞬时变化的现象，它会对电气设备的正常运行产生严重影响。

电压闪变补偿装置可以通过对电力系统的电压进行实时监测，当检测到电压闪变时，通过自动调节电力系统的电压，使其恢复到稳定状态，确保电气设备的正常运行。

4. 谐波滤波器谐波滤波器是解决电压谐波和电流谐波问题的重要设备。

它能够通过对电力系统中的谐波进行滤波处理，减少谐波对电气设备的干扰，提高电能质量。

5. 接地改进电力系统的接地问题也是影响电能质量的重要因素之一。

通过对电力系统的接地方式进行改进，提高系统的接地电阻，减少接地电流的流动，可以有效地降低电力系统的电压波动和电流谐波。

6. 教育和培训电能质量问题的解决不仅需要技术手段，还需要用户的认识和配合。

电能质量问题分析与解决方案研究近年来，随着现代工业和生活中对电力依赖性的不断增加，电能质量问题也日益引起人们的关注。

电能质量问题指的是电力供应中的各种电压波动、电压闪变、电流谐波等现象对设备和系统稳定运行造成的干扰。

本文将分析电能质量问题的原因，并探讨一些解决方案。

1. 电能质量问题的原因分析1.1 电力负荷增加导致的电能质量问题随着经济的发展和人们生活水平的提高，电力负荷不断增加，这直接导致了电能质量问题的出现。

电力系统中的电力设备由于负荷过大而超负荷运行，引起电压波动、闪变等问题，影响电力供应的稳定性。

此外，高负荷运行还会增加电力线路阻抗和电力设备的损耗，进一步影响电能质量。

1.2 新能源接入导致的电能质量问题近年来，新能源发电逐渐得到推广和应用，如太阳能发电、风力发电等。

然而，新能源发电的不稳定性和间歇性导致了电网负荷的不稳定，造成电能质量问题的出现。

此外，新能源发电中的逆变器等设备也会引入电压谐波等问题。

1.3 电力设备老化引起的电能质量问题随着电力设备的使用时间的增加，设备老化现象不可避免。

设备老化会导致电气接触不良、绝缘性能下降等问题，进而引发电能质量问题。

例如，老化的电缆会出现电感增加、电阻增加等影响电能质量的问题。

2. 电能质量问题的解决方案2.1 电力系统的线路改造和设备更换针对电力负荷增加导致的电能质量问题，可以通过对电力系统的线路进行改造和设备更换来解决。

例如，增设补偿装置来减小线路阻抗和提高电力传输能力，同时采用先进的电力设备和技术来减小设备损耗和电压波动。

2.2 新能源发电系统的优化设计对于新能源发电导致的电能质量问题，可以通过优化设计来解决。

例如，增加新能源发电系统中的储能设备，提高系统的稳定性，减小电力波动。

同时，对逆变器等设备进行优化，降低谐波污染。

2.3 定期检测和维护电力设备为了解决电力设备老化导致的电能质量问题，定期检测和维护电力设备是必不可少的。

通过定期的设备检查和维护，可以及时发现设备老化问题，并采取合适的措施进行修复或更换，保证电力设备的正常运行，减小电能质量问题发生的可能性。

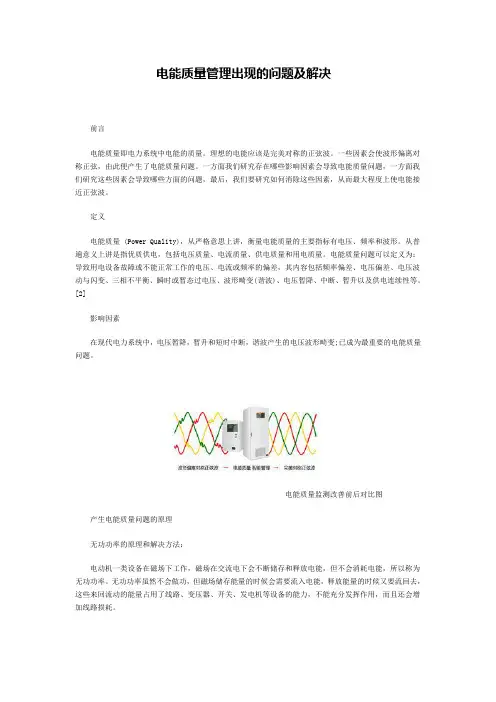

电能质量管理出现的问题及解决前言电能质量即电力系统中电能的质量。

理想的电能应该是完美对称的正弦波。

一些因素会使波形偏离对称正弦，由此便产生了电能质量问题。

一方面我们研究存在哪些影响因素会导致电能质量问题，一方面我们研究这些因素会导致哪些方面的问题，最后，我们要研究如何消除这些因素，从而最大程度上使电能接近正弦波。

定义电能质量 (Power Quality)，从严格意思上讲，衡量电能质量的主要指标有电压、频率和波形。

从普遍意义上讲是指优质供电，包括电压质量、电流质量、供电质量和用电质量。

电能质量问题可以定义为：导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括频率偏差、电压偏差、电压波动与闪变、三相不平衡、瞬时或暂态过电压、波形畸变(谐波)、电压暂降、中断、暂升以及供电连续性等。

[2]影响因素在现代电力系统中，电压暂降，暂升和短时中断，谐波产生的电压波形畸变;已成为最重要的电能质量问题。

电能质量监测改善前后对比图产生电能质量问题的原理无功功率的原理和解决方法：电动机一类设备在磁场下工作，磁场在交流电下会不断储存和释放电能，但不会消耗电能，所以称为无功功率。

无功功率虽然不会做功，但磁场储存能量的时候会需要流入电能，释放能量的时候又要流回去，这些来回流动的能量占用了线路、变压器、开关、发电机等设备的能力，不能充分发挥作用，而且还会增加线路损耗。

解决的办法是就近设置电场类设备也就是电容器，电场在交流电下也不断储存和释放能量，但正好和磁场储存和释放能量的时间错开，于是，磁场储存能量的时候就正好来自电场释放的能量，磁场释放的能量也正好存进电容器里去，无功功率就近互相提供，不再经过发电机、变压器、线路等系统设备了，这就是无功补偿原理。

产生谐波的原理和不同谐波源谐波的解决方法：如果正弦交流电压加在设备上，产生的电流却不是正弦交流电流，这样的设备就称为非线性阻抗设备，简称非线性设备。

不是正弦波形的交流电就含有谐波成分，所以非线性设备也称为谐波源。

电力系统电能质量问题分析与优化电能质量代表的是电力系统的稳定性和可靠性，其不仅对电力系统的正常运行有着至关重要的作用，同时也对电力设备及用电负荷安全稳定运行有着重大的影响。

电能质量的好坏程度，除了与电网结构和功率负载密切相关外，还与电力系统的管理、调度、维护、运行及控制等方面密切相关。

因此，对于电力系统电能质量的分析与优化，对于提高电力系统的可靠性和稳定性至关重要。

一、电力系统电能质量问题分析电能质量是指电力系统中各种电能在传输、转换、分配和使用过程中的技术性能指标。

影响电能质量的因素主要包括电流、电压、频率、电压波动、电压暂降、瞬时过电压、谐波、高次谐波、共模干扰等。

（一）电流问题电流问题主要分为电流值过大和电流谐波两种。

电流值过大可能导致发生设备过热、损坏、短路等安全隐患，同时也会对使用设备和用电负荷造成影响。

而电流谐波主要包括三相电流不平衡、三次谐波和其他高次谐波，这些谐波会对电力系统的传输和使用设备造成损害。

（二）电压问题电压问题主要有电压波动、电压暂降和瞬时过电压三种。

其中，电压波动是指电网电压的长时间（0.5s以上）变化，而电压暂降则是指短时间电压的过度变化。

瞬时过电压则是指电压瞬间变化。

这些电压问题都会对电力系统的稳定性和可靠性造成影响。

（三）频率问题频率问题则是指电网频率的稳定性问题。

电网频率的波动会对负载设备的工作造成影响，从而影响电力系统的稳定性和可靠性。

（四）谐波问题谐波问题是指电流、电压的谐波污染问题。

包括三次谐波、五次谐波、七次谐波等一系列高次谐波，这些谐波会对电力设备和负荷造成电磁干扰和电磁损害。

（五）共模干扰共模干扰是指电力系统中各种设备共同干扰问题。

这些设备共同干扰会对电力系统的可靠性和稳定性造成影响，同时也可能导致设备的损坏或故障。

二、电力系统电能质量优化从以上分析可知，电能质量方面主要存在以下几种问题：电流值过大、电流谐波、电压波动、电压暂降、瞬时过电压、频率波动、谐波污染和共模干扰。

电能质量问题与解决方法电能质量问题的背景电能质量问题是指电力系统中存在的各种质量问题，包括电压波动、电流波动、谐波、电压暂降、电压升高等。

这些问题会对电力设备的正常运行产生不利影响，甚至会导致设备损坏或故障，给生产和生活带来很大困扰。

电能质量问题的种类电能质量问题主要包括以下几种： 1. 电压波动：指电压在短时间内出现明显变化，如电压闪变和电压暂降。

2. 电流波动：指电流在短时间内出现明显变化，如电流闪变和电流暂降。

3. 谐波：指电力系统中存在于电源频率的整数倍的频率成分，在电压和电流中表现为周期性波形畸变。

4. 电压升高：指短时间内电压超过额定值。

5. 电压暂降：指短时间内电压下降，可能导致设备停机或失效。

电能质量问题的原因电能质量问题的产生原因非常复杂，主要包括以下几个方面： - 电力负荷波动引起的电能质量问题：当电网负载波动较大时，会造成电压、电流的波动，从而引起电能质量问题。

- 供电网络的接地不良引起的电能质量问题：供电网络的接地不良会导致电流过大，引发电能质量问题。

- 过剩谐波电压引起的电能质量问题：谐波电压会导致设备运行不稳定，同时也会产生额外的损耗。

- 电源质量不良引起的电能质量问题：电源的质量对电能质量有很大的影响，低质量的电源可能引发各种电能质量问题。

解决电能质量问题的方法解决电能质量问题需要从多个角度入手，以下是一些常见的解决方法： 1. 增加电源滤波器：通过在电源输入端加装滤波器，可以降低电源谐波电压，从而改善电能质量。

2. 使用UPS系统：UPS系统可以提供可靠的电源，有效地解决电网电压波动和电压暂降问题。

3. 加装电容器补偿装置：电容器补偿装置可以降低电网电压波动，提高电能质量。

4. 优化电力系统的接地方式：适当调整接地电阻，改善接地条件，可以有效减少电力系统中的谐波电压。

5. 控制电力负荷波动：通过合理的电力负荷管理，减少电网负载波动，从而降低电能质量问题的发生概率。

电能质量解决方案一、背景介绍电能质量是指电力系统中电能的波动、闪变、谐波、电压暂降和电压暂升等问题。

这些问题不仅会影响电力系统的正常运行，还会对用户的电气设备造成损坏和故障。

因此，制定合理的电能质量解决方案对于保障电力系统的稳定运行和用户设备的安全使用至关重要。

二、问题分析电能质量问题主要包括以下几个方面：1. 电压波动：电压波动是指电力系统中电压的瞬时变化，可能导致设备的故障或者停机。

2. 电压闪变：电压闪变是指电力系统中电压的短时间波动，可能引起灯光的明暗变化或者设备的故障。

3. 谐波：谐波是指电力系统中频率为整数倍的基波的倍数的电压和电流，可能导致设备的过热、振动和故障。

4. 电压暂降和电压暂升：电压暂降和电压暂升是指电力系统中电压瞬间下降或上升的现象，可能造成设备的故障或者停机。

三、解决方案为了解决上述电能质量问题，我们提出以下解决方案：1. 定期进行电能质量检测：通过安装电能质量监测设备，定期对电力系统的电能质量进行检测和分析，及时发现和解决问题。

2. 优化电力系统的设计：在电力系统的设计过程中，考虑电能质量的要求，合理选择变压器、电缆和开关设备等电气设备，减少电能质量问题的发生。

3. 安装电能质量调节设备：根据电能质量检测结果，针对性地安装电能质量调节设备，如电压稳定器、谐波滤波器等，以提高电能质量。

4. 加强维护和管理：加强对电力设备的维护和管理，定期进行设备的检修和维护，确保设备的正常运行，减少电能质量问题的发生。

5. 提供用户教育和培训：向用户提供电能质量知识的培训和教育，提高用户对电能质量问题的认识，减少用户设备的误操作，降低电能质量问题的发生率。

四、实施计划为了有效实施以上解决方案，我们制定了以下实施计划：1. 第一阶段（1个月）：购买并安装电能质量监测设备，对电力系统的电能质量进行检测和分析，制定相应的解决方案。

2. 第二阶段（3个月）：根据检测结果，优化电力系统的设计，安装电能质量调节设备，并进行维护和管理。

电能质量解决方案一、背景介绍电能质量是指电力系统中电压、电流和频率等电力参数的稳定性和纯净度。

随着现代电力设备的普及和电力负荷的增加，电能质量问题日益突出，给工业生产和居民生活带来了许多不便和风险。

因此，制定和实施电能质量解决方案成为了当务之急。

二、问题分析1. 电压波动：电力系统中电压波动过大会导致电力设备异常运行，甚至损坏。

2. 电流谐波：电流谐波会导致电力系统中电压失真，影响设备的正常运行。

3. 电力中断：电力中断会造成生产中断、数据丢失等严重后果。

4. 电力泄漏：电力泄漏会引起电路故障、触电事故等安全隐患。

三、解决方案1. 安装电压稳定器：通过控制电压的输出，保持电力系统中的电压稳定在合理范围内，避免电压波动对设备的伤害。

2. 安装谐波滤波器：谐波滤波器能够有效地滤除电力系统中的谐波，降低电压失真，保证设备的正常运行。

3. 配备备用电源：在电力中断的情况下，备用电源能够及时接管供电，保障生产和数据的连续性。

4. 安装漏电保护器：漏电保护器能够及时检测到电力泄漏，并切断电路，避免触电事故的发生。

四、实施步骤1. 了解电力系统的情况：包括电压波动情况、谐波产生情况、电力中断频率等。

2. 根据实际情况选择解决方案：根据电力系统的问题，选择合适的解决方案进行实施。

3. 安装设备：根据解决方案，安装电压稳定器、谐波滤波器、备用电源和漏电保护器等设备。

4. 调试和测试：对安装的设备进行调试和测试，确保其能够正常工作。

5. 监测和维护：定期对电能质量进行监测，及时发现和解决问题，定期对设备进行维护和检修。

五、效果评估通过实施电能质量解决方案，可以达到以下效果：1. 电压稳定：电力系统中的电压波动得到有效控制，设备运行更加稳定。

2. 电流纯净：谐波滤波器的安装降低了电压失真，保证设备的正常运行。

3. 供电连续性：备用电源的配备保证了电力中断时的供电连续性，避免生产中断和数据丢失。

4. 安全保障：漏电保护器的安装有效预防了电力泄漏引起的触电事故。

解析电能质量五大问题电能质量即电力系统中电能的质量。

理想的电能应该是完美对称的正弦波。

一些因素会使波形偏离对称正弦，由此便产生了电能质量问题。

本文针对电能质量常见的五大问题进行解析。

谐波含量电网谐波是指对周期性交流量进行傅立叶级数分解，得到频率为基波频率大于1的整次倍分量。

对谐波的测量一般包括：各次谐波量、各次谐波含有率、奇次谐波含有率、偶次谐波含有率、总谐波畸变率。

在电能质量的各项指标钟，受干扰负荷影响，谐波是最普遍的，这是因为非线性负荷在快速增长，电网的谐波水平在不断提高。

由于谐波干扰导致电气设备异常合适固有逐年增加的趋势，因此公用电网谐波标准在控制谐波危害，保障电网和用户的安全、经济运行和正常生产上的重要作用。

电网谐波含量的增加，将导致电气设备寿命缩短，网损加大，系统发生谐波谐振的可能性增加，同时可能引起继电保护和自动装置的误动，仪器指示和电度计量不准以及通讯受干扰等一系列问题。

即使各级电网谐波限制在标准之内，由于谐波引起的损耗以及电气设备绝缘寿命的缩短所造成的等值损失电量也很可观，约为用电量的7%。

如果电网钟谐波严重超标或发生谐波谐振，则损耗将大大增加。

三相电压不平衡在三相三线制供电系统中，各相的电压和电流应处于频率相同，幅度大小相等、相位互差120度，称为三相对称，否则称为三相不对称，此时三相相量中有正序分量和负序分量。

不平衡度即负序分量有效值U2与正序分量有效值U1之比%(%)=10012×UUε三相不平衡对发电机产生很大的危害。

负序电流在气隙中产生逆转的磁场，它给转子带来了额外的损耗。

这些损耗包括在励磁绕组里感应的100HZ电流所引起的附加损耗以及在转子表面由于感应的涡流所产生的附加表面损耗。

如果同步发电机具有阻尼绕组，在阻尼绕组中也引起损耗，造成转子温升的提高。

对水轮发电机，会产生附加振动，危及发电机的安全。

电压波动和闪变电力网的瞬时值电压随时间作周期性变化，在工程上通常以电压整周期的方均根来衡量电压的大小。

电力系统电能质量问题分析与解决电力系统是现代社会供电的基础设施，而电能质量问题对电力系统的稳定运行和用户的用电安全都具有重要影响。

本文将对电力系统中常见的电能质量问题进行分析，并提出相应的解决方案，旨在帮助读者更好地了解和解决电力系统中的电能质量问题。

一、电力系统中常见的电能质量问题1. 电压波动和闪变电压波动指电压随时间发生的连续快速变化，而闪变则是电压短时间内的明显变化。

这种电能质量问题可能导致用电设备的故障，甚至损坏。

2. 频率偏移频率偏移是指电网频率与标准频率之间的偏离程度，常见的原因包括电力系统的不稳定运行和供电不足等。

频率偏移会对用电设备的正常运行产生不利影响。

3. 谐波扰动谐波是指电力系统中频率为基波整数倍的非正弦波成分，主要由电弧炉、电子设备等非线性负载引起。

谐波扰动会导致电流和电压的失真，使得电力系统中其他设备的正常运行受到干扰。

4. 电压暂降和中断电压暂降是指电压短时间内的较大降低，而电压中断则是指电压完全消失的状况。

这种电能质量问题可能导致用户的用电设备无法正常运行，给用户的用电安全带来威胁。

二、电力系统电能质量问题的分析1. 问题成因电力系统中出现电能质量问题的主要原因包括系统的不稳定运行、负载的突变、短路故障等。

此外，随着电力系统规模的扩大和电子设备的广泛应用，谐波问题也变得愈发突出。

2. 问题影响电能质量问题直接影响到用户的用电安全和电力系统的稳定运行。

例如，电压波动和闪变可能导致设备损坏，频率偏移影响电机运行效率，谐波扰动对电力系统中其他设备的正常运行产生影响，电压暂降和中断使得用户的用电设备无法正常工作。

三、电力系统电能质量问题的解决方案1. 改善电力系统的稳定性通过优化电力系统的调度策略和加强设备的维护管理，可以改善电力系统的稳定性，减少电压波动和闪变的发生。

此外，合理规划电力系统的发电容量和负载需求，也能够有助于提高电力系统的稳定性。

2. 强化谐波治理措施针对谐波问题，可以采取滤波器、稳态无功补偿器等装置来降低谐波扰动的影响。
