高频课程设计说明书----超外差式调幅收音机安装调试

电工电子实习指导书（超外差式收音机的安装与调试）长春工业大学人文信息学院电子信息系2011-09目录第一部分无线电广播概述 (1)第二部分收音机的工作原理 (2)一、概述 (2)二、调幅收音机的构成 (2)三、调频收音机的构成和工作原理 (3)第三部分HX108-2 AM 收音机装配 (3)一、电子技术实训的目的： (3)二、要求： (3)三、产品简介 (3)四、装配前的准备工作及元器件初步测试 (5)五、焊接 (5)六、元器件准备 (6)七、组合件准备 (6)八、插件焊接 (7)九、装大件 (7)十、开机检查与试听 (8)十一、前框准备 (8)十二、调试说明 (9)十三、后盖装配 (10)十四、没有仪器情况下的调整方法 (10)十五、组装调整中易出现的问题 (11)十六、 HX108-2型外差式收音机检测修理方法 (11)第四部分电子技术实训报告的书写格式及要求 (14)第一部分无线电广播概述收音机的种类是由无线电广播的种类决定的。

因此，我们首先对无线电广播的种类和其特征做一简单介绍。

我们知道，我们的声音所能传播的距离是有限的，要想远距离的传播声音，必须借助于无线电广播。

无线电广播是以频率较高（高于音频频率）的无线电信号（称为高频载波信号）作为运载工具，将声音运送到较远的地方。

目前无线电广播可分为两大类，即调频广播（FM）和调幅广播（AM）。

调幅广播使用高频载波信号的幅值来装载音频信号（调制信号），即用音频信号来调制高频载波信号的幅值，从而使原为等幅的高频载波信号的幅度随调制信号的幅度而变化（如图1-1所示）。

幅值被音频信号调制过的高频载波信号称为已调幅信号，简称调幅信号。

调频广播则是用高频载波信号的频率来装载音频信号，即用音频信号（调制信号）来调制高频载波信号的频率，从而使原为等幅恒频的高频载波信号频率随调制信号的幅度而变化，但其幅值不变（如图1-1所示）。

频率被调制过的高频信号称为已调频信号。

超外差调幅收音机学号：姓名：专业班级：07电信指导老师：目录1选题意义 (3)2总体方案 (3)3调幅半导体收音机的工作原理 (5)3.1调幅的过程 (5)3.2调幅收音机的工作原理 (6)4各电路模块设计及原理分析 (7)4.1输入回路 (7)4.2变频级回路 (7)4.3中频放大及检波回路 (10)4.4低放级回路 (11)4.5功率放大回路 (11)5 收音机的调试 (12)5.1调整三极管的静态工作点 (12)5.1.1．三极管静态工作点的选取 (12)5.1.2．静态工作点调整前的检查 (13)5.1.3．静态工作点的测量与调整 (13)5.2中频频率调整 (15)5.3接收频率范围的调整 (15)6 课程设计体会 (16)7参考文献 (17)1选题意义本学期学习了《高频电子线路》这门课程，对无线电通信的理论知识有了进一步的理解和认识。

这次课程设计可以通过实践来考察理论知识的掌握情况，同时也能加深对理论知识的理解，提高设计能力。

此外电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。

低频信号有效的发射出去需要经过高频信号调制，利用高频信号作为载波，对信号进行传递，可以用不同的调制方式。

在无线电广播中可分为调幅制、调频制两种调制方式。

目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。

这次课程设计我选用的是超外差式调幅收音机。

2总体方案图1 超外差调幅收音机基本原理方框图超外差调幅收音机基本原理：空间有许许多多电台发送的电磁波，它们都有自己的固定频率，收音机通过天线和由电感线圈和可变电容器组成的谐振电路（称调谐电路）来选择性的接收所需高频信号。

由调谐电路选择出的所需要的电台信号是已调幅的高频信号，并且十分微弱，需要先经过高频小信号放大器进行放大处理，再经过变频器（混频器和本振）将高频信号变为频率为465KHz的中频信号，这是超外差式收音机的核心部分，由于它是调制信号，喇叭无法将这种信号直接还原成声音，因此，必须从高频信号中把音频信号分离出来，这个分离过程称为解调，或检波。

超外差调幅收音机的安装与调试一、实训知识要点与操作技术要点：1、超外差调幅收音机的工作方框图：2、HX108-2七管半导体收音机电路原理图与装配图：3、HX108-2七管半导体收音机电路工作原理：（1）、输入回路：输入回路也叫调谐回路，它由磁棒天线、调谐线圈和C1-A 组成。

磁棒具有聚集无线电波的作用，并在变压器B1 的初级产生感应电动势；同时也是变压器B1 的铁芯。

调谐线圈与调谐电容C1-A 组成串联谐振电路,通过调节C1-A，使串联谐振回路的谐振频率与欲接收电台的信号频率相同，这时，该电台的信号将在串联谐振回路中发生谐振，使B1 初级两端产生的感生电动势最强，经B1 耦合，将选择出的电台信号送入变频级电路。

由于其它电台的信号及干扰信号的频率不等于串联谐振回路的谐振频率，因而在B1 初级两端产生的感生电动势极弱，被抑制掉，从而达到选择电台的作用。

对调谐回路要求效率高、选择性适当、波段覆盖系数适当，在波段覆盖范围内电压传输系数均匀。

（2）、变频级：变频级是由一只晶体管V1同时起本振和混频作用的自激式变频电路。

它的作用是把所接收的已调高频信号与本级振荡信号进行变频放大，得到465kHz 固定中频。

它由变频电路、本振电路和选频电路组成。

变频电路是利用了三极管的非线性特性来实现混频的作用，因此变频管静态工作点选得很低，让发射结处于非线性状态，以便进行频率变换。

由输入调谐回路选出的电台信号f1 经B1 耦合进入变频放大器V1 的基极，同时本振电路的本振信号f2（f2＝f1＋465kHz）经C3 耦合进入混频放大器V1 的发射极，f1 与f2 在混频放大器V1 中实现混频，在V1 集电极输出得到一系列新的混频信号，其中只有f2－f1＝465kHz 的中频信号可以通过B3 中周的选频电路（并联谐振）并得到信号放大，其他混频信号被抑制掉。

本振电路是一个共基极自激振荡电路,B2 的初级线圈与C1-B 组成并联谐振回路，经V1 放大的本振输出信号通过B2 次级耦合到初级，形成正反馈，实现自激振荡，得到稳幅的f2 本振信号。

高频电子线路课程设计实验报告摘要调幅式收音机一般都采用超外差式，它具有灵敏度高、功能工作稳定、选择性好及失真度小等优点。

所谓外差，是指天线输入信号和本机振荡信号产生一个固定中频信号的过程，超外差收音机在检波之前，先进展变频和中频放大，然后检波，音频信号经过低频放大送到扬声器。

由于其中的中频放大器对固定中频信号进展放大，所以该收音机的灵敏度和选择性课大大提高，但同时也会附带中频干扰。

关键词收音机、组装、调试1．设计任务及目的〔1〕设计任务：完成超外差式收音机的组装与调试〔2〕目的：通过这次实验可以让我们更进一步理解稳固所学的根本理论和根本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。

2．引言1947年、美国贝尔实验室创造了世界上第一个晶体管，从此以后．开场了收音机的晶体管时代．并且逐步完毕了以矿石收音机、电子管收音机为代表的收音机的初级阶段。

1956年，西德西门子公司研制成了超高频晶体管，为调频晶体管收音机创造了必要的条件。

1959年．日本索尼公司生产了第一代调频晶体管收音机。

1961年，美国研制了集成电路。

随后．1966年，日本利用这一技术设计了世界上第一台集成电路收音机，开场了收音机工业的又一场技术革命。

从此收音机向着小型化、系列化、集成化、低功耗、多功能的方向开展3．工作原理收音机原理就是把从天线接收到的高频信号经检波〔解调〕复原成音频信号，送到耳机变成音波。

超外差式收音机方框图如图1：图1超外差式收音机的组成框图它是由天线、输入回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等局部组成。

从天线〔磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上〕接收到的许多播送电台的高频信号，通过输入回路〔为并联谐振回路，具有选频作用〕选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。

超外差中波调幅收音机组装及调试
超外差中波调幅收音机是一种基于电子电路原理的收音机，其工
作原理是采用超外差原理和中波调幅技术来实现收音功能。

该收音机
具有灵敏度高、接收质量好、收音稳定等特点，广泛应用于广播、教育、娱乐、通讯等领域。

本文主要介绍超外差中波调幅收音机的组装和调试方法。

首先，
介绍收音机的主要电子元件，包括变压器、运放、二极管、晶体管、
调谐电路等。

然后，详细介绍收音机的组装过程，包括电路图的拼接、元件的焊接、外壳的装配等。

接着，介绍收音机的调试方法，包括频
率调谐、音量调节、灵敏度调节等。

最后，通过实验验证收音机的性
能指标，包括灵敏度、选择性、干扰抑制等，以验证收音机的实际使
用效果和品质。

本文的研究内容和方法具有实际应用价值和学术价值，可以为后
续收音机的研发和工程应用提供参考。

同时，本文还对电子技术和通
信技术领域的学术研究和发展提供一定的指导和促进作用。

青岛农业大学理学与信息科学学院电子电路课程设计报告设计题目超外差式收音机的安装与调试学生专业班级电子信息工程2008级3班学生姓名（学号）韩永恺（20082611）指导教师孙桂萍完成时间 2010年10月31日实习（设计）地点信息楼5112010 年 10 月 31 日一、课程设计目的和任务1.熟练掌握计算电阻电容数值的方法2.掌握焊接的技术与技巧3.要求掌握最基本的调频发射与接收系统、调幅发射与接收系统的工作原理和整机设计，可以参考实验电路利用现有元器件，学习将各种单元电路组合起来完成工程实践要求的整机电路设计4.安装一台调频收音机，并对其进行调试，要能正常的收音5.学习电路元件的装配6.动手组装电路，进行调试实验。

运用电子仪器检查、测量电路工作状态。

排除电路中的故障，调整元器件，改进电路性能，使之达到设计指标要求二、设计任务分析1.实验器材印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极管、发光二极管、振荡线圈（中周）、中频变压器（中周）、输入变压器、磁棒及线圈、扬声器、电位器、电烙铁、松香、锡线2.电子器件的识别1）电阻分类：a.普通电阻表示方法：直标法、文字符号法、色标法直标法：用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值，容许误差直接用百分数表示文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称色标法：用不同颜色的环或点在电阻器表面上标出标称阻值和允许误差有四环表示法（允许误差≥5%）、五环表示法(允许误差≤2%)b.可变电阻所标注大小一般为最大阻值c.热敏电阻阻值随温度升高而变大d.光敏电阻光线月暗，电阻越大2）电容瓷片电容无正负极电容值大小表在电容上表示方法：用1~3位数字表示，容量单位为pF，如103=10×103 PF电解电容有极性长引脚为正短引脚为负电容值标在圆环上3) 三极管以面对矩形面为参考面由左至右依次为射极、基极、集电极4） LED发光二极管长脚为正短脚为负3.焊接技术及元器件安装：焊接：焊接步骤：1）引脚吃锡（薄厚均匀且有一定厚度）2）焊接（保证插入元器件的正负极正确，注意焊接时松香适量）焊接技术：1）焊点良好，牢固可靠的基础上尽可能的小，，整洁可观，无毛刺2）锡量适中，焊接时间不宜太长，2-3s为宜，时间过长可能会损毁不耐热的元器件注意事项：1)互相不连接的焊点不能焊接到一起，以防引起短路现象2)尽量不出现虚、漏、假焊3）剪引脚时不能破坏焊点4）焊接完成后，经仔细检查无虚、漏、假焊，并确保无短路状态后，通电调试5）LED灯以及三极管的引脚要插入正确，确保正负极放置正确6)操作过程中不能带电操作元器件安装及要求：在确保识别正负极正确的情况下，将元器件插入电路板中，先安装低矮和耐热的元件（如电阻），让后安装大一点的元件（如中周、变压器），最后安装怕热的元件（如三极管等）。

《高频课程设计（超外差调幅收音机）》设计报告设计题目：超外差调幅收音机组装和调试系 别： 专 业： 班级学号： 姓 名： 指导教师： 设计时间：目录一、课程设计目的与要求二、收音机原理及各集成块的分析三、元器件及常用工具的认识四、收音机的装配与调试五、焊接、组装、调试中易出现的问题以及解决方案六、课程设计心得一、课程设计目的与要求1.1设计目的：本学期学习了《高频电子线路》这门课程，对无线电通信的理论知识有了进一步的理解和认识。

这次课程设计可以通过实践来考察理论知识的掌握情况，同时也能加深对理论知识的理解，提高设计能力。

通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺。

1、掌握HX108-2 七管半导体收音机各功能模块的基本工作原理；2、掌握调幅接收系统的调试过程及故障排除；3、通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；5、学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求。

1.2设计要求：1、分析调幅接收系统各功能模块的工作原理。

2、安装调试及测量结果。

3、可在此基础上进行创新设计，如改善系统性能。

二、收音机原理及各集成块的分析2.1、整机电路原理图；图1 超外差调幅收音机基本原理方框图------------------------------------------------------------2-----------------------------------------------------------图2 总体电路图H图3 X108-2Z装配图2.3输入回路：从磁性天线感应的调幅信号送入C1a、C2(双连可变电容器)(调台的钮)和B1组成的输入回路进行调谐，选出所需接收的电台信号，通过互感耦合送入变频管V1的基极。

图4 输入回路2.4变频级：变频级是由一只晶体管V1同时起本振和混频作用的自激式变频电路。

——调幅超外差式收音机的装配与调试目录一、目的要求与时间安排1.1 目的及要求1.2 时间安排二、收音机的组成与工作原理2.1 收音机的工作原理2.2 收音机的组成三、元器件的识别与检测3.1 元器件图3.2 元器件的识别、检测四、收音机的焊接与组装4.1 收音机的焊接4.2收音机的组装五、收音机的故障排除与调试整装5.1 收音机的故障排除5.2 收音机的调试整装六、心得体会与收获七、参考文献一、目的要求与时间安排1.1目的要求通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程；掌握电子元器件的识别及检测方法，掌握电子电路的基本工艺操作性能，掌握中夏牌S66E型号收音机的工作原理；具有初步编写技术报告的能力，培养自己的实践技能。

1.2 时间安排二、收音机的工作原理与组成2.1 收音机的工作原理2.11 方框图2.12 原理图2.13工作原理输入电路从天线上接收到的各种高频信号中选择出所需要的电台信号并变频级；变频级再将输入电路选出的信号与本机振荡器产生的振荡信号在混频中进行混频，混频后得到一个固定的频率（465KHZ）的中频信号；而后信号在中放电路中进行放大；因为在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频与差频分量，所以信号需要进过滤波；信号在检波电路中提取需要的音频信号，滤除不需要的成分；不需要的成分进过AGC从而保持输出的相对稳定，最后所需信号通过低放和功放，目的是使输出的功率大，非线性失真小，然后再通过扬声器还原声音信号。

2.2收音机的组成2.2.2元器件安装图三、元器件的识别与检测3.1 元器件图磁棒电烙铁万能表3.2 元器件的识别、检测3.2.1发光二极管识别与检测：单向导通，若反接电阻无限大。

3.2.2瓷片电容识别与检测：第一第二位表示容量的值，第3位表示0的个位数，以此类推。

3.2.3变压器识别与检测：只有一组能导通。

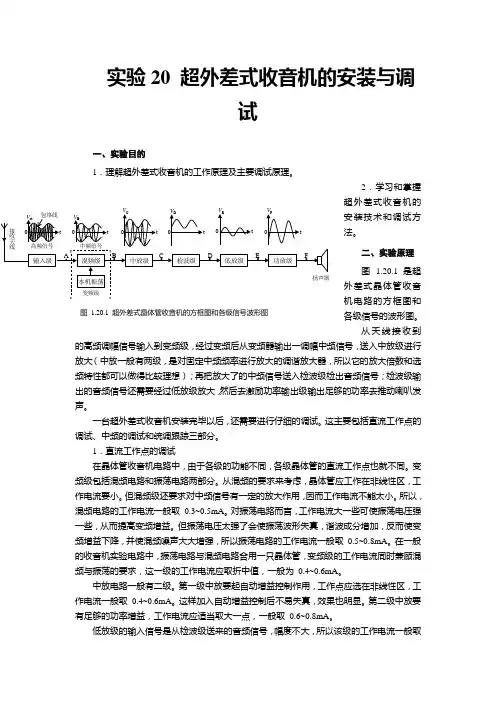

实验20 超外差式收音机的安装与调试一、实验目的1．理解超外差式收音机的工作原理及主要调试原理。

2．学习和掌握超外差式收音机的安装技术和调试方法。

二、实验原理图 1.20.1 是超外差式晶体管收音机电路的方框图和各级信号的波形图。

从天线接收到的高频调幅信号输入到变频级，经过变频后从变频器输出一调幅中频信号，送入中放级进行放大（中放一般有两级，是对固定中频频率进行放大的调谐放大器，所以它的放大倍数和选频特性都可以做得比较理想）；再把放大了的中频信号送入检波级检出音频信号；检波级输出的音频信号还需要经过低放级放大，然后去激励功率输出级输出足够的功率去推动喇叭发声。

一台超外差式收音机安装完毕以后，还需要进行仔细的调试。

这主要包括直流工作点的调试、中频的调试和统调跟踪三部分。

1．直流工作点的调试在晶体管收音机电路中，由于各级的功能不同，各级晶体管的直流工作点也就不同。

变频级包括混频电路和振荡电路两部分。

从混频的要求来考虑，晶体管应工作在非线性区，工作电流要小。

但混频级还要求对中频信号有一定的放大作用，因而工作电流不能太小。

所以，混频电路的工作电流一般取 0.3~0.5mA 。

对振荡电路而言，工作电流大一些可使振荡电压强一些，从而提高变频增益。

但振荡电压太强了会使振荡波形失真，谐波成分增加，反而使变频增益下降，并使混频噪声大大增强，所以振荡电路的工作电流一般取 0.5~0.8mA 。

在一般的收音机实验电路中，振荡电路与混频电路合用一只晶体管，变频级的工作电流同时兼顾混频与振荡的要求，这一级的工作电流应取折中值，一般为 0.4~0.6mA 。

中放电路一般有二级。

第一级中放要起自动增益控制作用，工作点应选在非线性区，工作电流一般取 0.4~0.6mA 。

这样加入自动增益控制后不易失真，效果也明显。

第二级中放要有足够的功率增益，工作电流应适当取大一点，一般取 0.6~0.8mA 。

低放级的输入信号是从检波级送来的音频信号，幅度不大，所以该级的工作电流一般取1.2~2.5mA 。

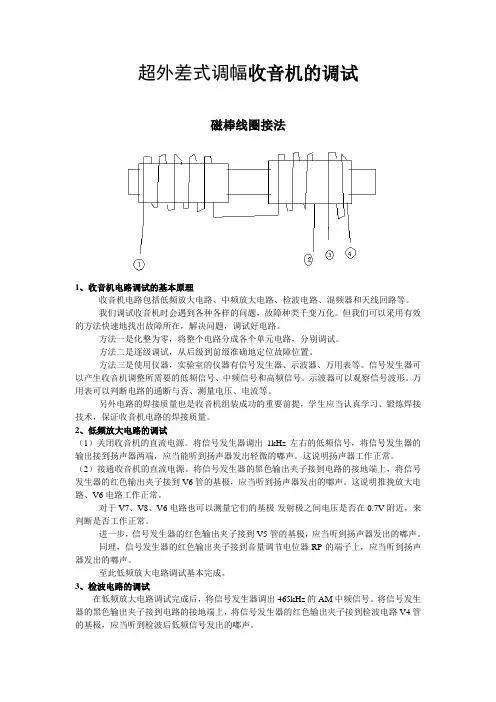

超外差式调幅收音机的调试磁棒线圈接法1、收音机电路调试的基本原理收音机电路包括低频放大电路、中频放大电路、检波电路、混频器和天线回路等。

我们调试收音机时会遇到各种各样的问题，故障种类千变万化。

但我们可以采用有效的方法快速地找出故障所在，解决问题，调试好电路。

方法一是化整为零，将整个电路分成各个单元电路，分别调试。

方法二是逐级调试，从后级到前级准确地定位故障位置。

方法三是使用仪器，实验室的仪器有信号发生器、示波器、万用表等。

信号发生器可以产生收音机调整所需要的低频信号、中频信号和高频信号。

示波器可以观察信号波形。

万用表可以判断电路的通断与否、测量电压、电流等。

另外电路的焊接质量也是收音机组装成功的重要前提，学生应当认真学习、锻炼焊接技术，保证收音机电路的焊接质量。

2、低频放大电路的调试（1）关闭收音机的直流电源。

将信号发生器调出1kHz左右的低频信号，将信号发生器的输出接到扬声器两端，应当能听到扬声器发出轻微的嘟声。

这说明扬声器工作正常。

（2）接通收音机的直流电源。

将信号发生器的黑色输出夹子接到电路的接地端上，将信号发生器的红色输出夹子接到V6管的基极，应当听到扬声器发出的嘟声。

这说明推挽放大电路、V6电路工作正常。

对于V7、V8、V6电路也可以测量它们的基极-发射极之间电压是否在0.7V附近，来判断是否工作正常。

进一步，信号发生器的红色输出夹子接到V5管的基极，应当听到扬声器发出的嘟声。

同理，信号发生器的红色输出夹子接到音量调节电位器RP的端子上，应当听到扬声器发出的嘟声。

至此低频放大电路调试基本完成。

3、检波电路的调试在低频放大电路调试完成后，将信号发生器调出465kHz的AM中频信号。

将信号发生器的黑色输出夹子接到电路的接地端上，将信号发生器的红色输出夹子接到检波电路V4管的基极，应当听到检波后低频信号发出的嘟声。

4、中频频率的调整电路板上V2集电极处留有一个用于测量静态电流的缺口，注意要将其用焊锡焊通。

百度文库超外差式AM收音机的组装与调试●超外差式调幅接收机的组成框图◆超外差式调幅收音机的主要技术指标1.接收频率范围：525kHz---1605kHz2.中频频率：465kHz3.灵敏度：S/N = 20dB时，不小于2mV4.选择性：单信号频偏10kHz的衰减，不小于12dB5.镜像干扰抑制：不小于16dB6.中频干扰抑制:10dB7.具有AGC控制8.中频部分增益：1）总增益76dB2）变频级增益30dB◆超外差式调幅收音机的电路原理图◆超外差式调幅收音机的调试1)中频频率的调整（1）首先用示波器观察本机振荡器线圈上有频率为本振频率的信号。

或者将双联可变电容器上，本机振荡回路中的电容短路，电台声音应当立即停止或明显减小。

说明本机振荡和变频电路工作正常。

（2）然后收听一电台（频率远离465kHz为好），用无感螺丝刀调中周变压器的磁芯。

要先从最后一级开始，逐渐向前级调整；以声音最响为调整目标。

反复调整几次就完成了。

2)调整频率范围（对刻度）（1）在收音机的接收频率范围的频率低端，找一个电台信号进行收听。

调整本机振荡器的磁芯，使收音机的刻度盘对准。

（2）然后在收音机的接收频率范围的频率高端，找一个电台信号进行收听。

调整本机振荡器的微调电容，使收音机的刻度盘对准。

如此反复调整几次，完成调整工作。

3)统调（1）在收音机的接收频率范围的频率低端，找一个电台信号进行收听。

调整磁棒天线上的线圈在磁棒上的位置，使收听到的声音最大，完成频率低端的统调。

（2）在收音机的接收频率范围的频率高端，找一个电台信号进行收听。

调整天线回路中的微调电容，使收听到的声音最大，完成频率高端的统调。

如此反复调整几次，完成调整工作。

◆收音机的电路和元件详解1、5、耳机插孔◆收音机组装时的注意事项1、磁棒天线的安装2、外壳塑料件的固定3、喇叭的固定4、刻度盘的对准学生实习报告实习名称：电子实习实习内容：超外差收音机的组装与调试专业班级：学生姓名：学号：指导老师：徐晓光李智慧朱春华王彩红实习时间：2012-12-31~2013-01-11实习地点：莲花街校区信息学院实验室。

超外差式收音机安装与调试作者：唐丽梅专业：09电子信息工程学号：113200980200051【摘要】目前调频式或调幅式收音机，一般都采用超外插式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。

我们要求选用的是超外插式收音机。

在检波之前，先进行变频和中频放大，然后检波，音频信号经过低频放大送到扬声器。

所谓外差，是指天线输入信号和本机振荡信号产生一个固定中频信号的过程。

由于超外差收音机有中频放大器，对固定中频信号进行放大，所以该收音机的灵敏度和选择性可大大提高。

但同时，也附带产生中频干扰和镜像干扰。

电子设计自动化技术已经渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。

简单分析了超外差收音机电路的工作原理及其组装和调试。

【关键词】收音机安装调试一、课程设计目的和任务（一）课程设计目的：1、了解超外插式收音机的工作原理和装配过程；2、掌握电子元器件的识别及质量检验；3、学习整机的装配工艺；4、培养动手能力及严谨的学习态度。

（二）课程设计任务：1、分析并读懂收音机电路图，对照电原理图看懂接线电路图；2、根据设计指标测试各元器件的主要参数；3、能够理解六管超外插式收音机的工作原理及单元电路的调试过程；4、按照印刷电路板正确装配器件，正确焊接和调试‘5、运用电子仪器检查、测量电路工作状态，排除电路中的故障，调整使之达到设计指标要求。

二、设计任务分析（一）电路原理：1. 六管超外差式调幅收音机的整机电路图2.7 六管超外差式调幅收音机的整机电路2．超外差式调幅收音机基本组成调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成，如图1.1所示。

图1.1 调幅收音机原理框图输入回路收音机输入回路的任务是接收广播电台发射的无线电波，并从中选择出所需电台信号。

输入回路是由收音机内部的磁棒天线线圈与调台旋钮相连的可变电容构成的LC调谐电路，如图2.4所示。

超外差中波调幅收音机组装及调试摘要电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。

简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。

现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。

更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。

散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。

它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。

关键词：高放混频级低放兼检波级低压金硅管AbstractElectronic design automation technology has infiltrated into electronic systems andapplication-specific integrated circuit design in all aspects, in a software application to the electronic design and simulation, circuit design, adjust and improve more efficient convenient. A simple analysis of the superheterodyne AM radio circuit and the principle of assembly and debugging. Now the S66E the original stereo headphone socket to socket, circuit schematics unchanged, infantry line adjustments. After the change of radio sensitivity higher, sound more resonant, more extensive use for MP3, player models, such as by using headphones. Parts of 3 V low-voltage of the silicon six superheterodyne radio, with the installation debugging convenience, the stability, rigidity, whose advantages in power consumption. It is the importation of high-level radioactive mixer circuit level, in a release, the two-in, pre-release of the detection of low-level, low-level and on the high-level and other components, to accept the frequency range of 535 KHZ ~ 1605KHZ in the band .Key Words: Mixing high-level And low-level detection Low-voltage of the silicon目录1 前言. 12 课设内容. 22.1 收音机及超外差收音机的电路原理. 22.2 元器件说明. 42.3 收音机的焊接和组装. 62.4 调试及故障排除. 73 收音机的设计、安装与调试. 113.1 音频信号的发送与接收. 113.1.1 三种调制方式. 113.1.2 高频电磁波的传播规律. 113.2 两种形式的收音机. 123.3 分立元件超外差式收音机电路与分析. 133.4 中频放大级（2～3级）. 163.5 检波与AGC电路. 183.6 前置低放与功率放大电路. 194 集成电路超外差式收音机电路与分析. 204.1 集成电路芯片与内部功能框图. 204.2 集成电路超外差式收音机原理电路与分析. 214.3 超外差式收音机的安装与调试. 214.3.1 安装. 214.3.2 调试. 255 结束语. 27致谢. 29参考文献. 30附录. 311前言集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向急方向发展。

一、课程设计目的和任务任务：六管收音机组装及调试。

设计目的：1、识别各种电子器件及其图形表示和文字符号。

2、掌握各种电子元器件电路特性和电子元器件的作用。

3、 掌握一种焊接技术。

4、 熟练掌握收音机的工作原理，并读懂电路原理图。

5、 按照印刷电路板正确装配器件，并正确焊接和调试。

二、分析与设计1、收音机工作原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz 或455KHz ）调制波。

超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。

在广播、电视、通讯领域，超外差接收方式被广泛采用。

如图3-4。

在超外差的设计中，本振频率高于输入频率。

用同轴双联可变电容器，使输入回路电容C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即： 如接收信号频率是：600kHz ，则本振频率是1055kHz ； 1000kHz ，则本振频率是1455kHz ； 1500kHz ，则本振频率是1955kHz ；由于谐振回路谐振频率LC f π21=，f 与C 不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f 与C 近似成线性变化，保证f 本振-f 信号=f 中频为一固定中频信号。

超外差方式 使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。

2、电路原理图分析3、3、详细设计（1）元件说明【2】①电阻：在本次课程设计中可以根据色差法对11个电阻进行分类。

具体方法如下：棕红橙黄绿蓝紫灰白黑金银1 2 3 4 5 6 7 8 9 0 5% 10%电阻值计算方法：在实物电阻中，第一二种颜色所对应的数字代表电阻值的前两位数字，最后一种颜色所对应的数字代表电阻值中从第三位开始数，“0”的个数。
