必看剪力墙设计步骤

剪力墙制作流程
剪力墙制作流程如下：
１．地基施工：进行基础开挖、回填和加固等。

２．剪力墙布置：根据建筑设计图纸，确定剪力墙的布置位置和数量。

３．钢筋加工：将所需的钢筋按照规格和长度进行加工。

４．模板搭建：在剪力墙的两侧搭建模板，用于浇筑混凝土。

５．剪力墙浇筑：将混凝土倒入剪力墙中，同时将钢筋固定在墙体内。

６．剪力墙表面处理：在混凝土凝固后，对剪力墙表面进行处理，如打磨、刷漆等。

７．剪力墙连接：对于多个剪力墙之间的连接，需要进行加固处理。

８．剪力墙与其他结构的连接：与其他建筑结构进行连接，如梁、柱等。

９．安装门窗：在剪力墙的开口处安装门窗。

１０．其他装修工作：最后进行室内装修等其他工作。

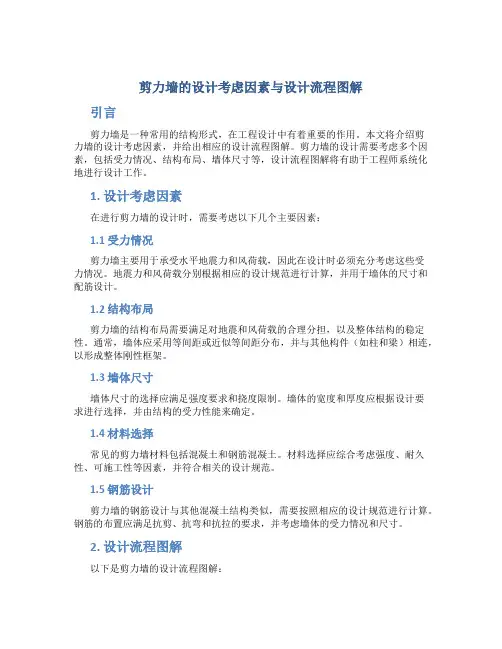

剪力墙的设计考虑因素与设计流程图解引言剪力墙是一种常用的结构形式，在工程设计中有着重要的作用。

本文将介绍剪力墙的设计考虑因素，并给出相应的设计流程图解。

剪力墙的设计需要考虑多个因素，包括受力情况、结构布局、墙体尺寸等，设计流程图解将有助于工程师系统化地进行设计工作。

1. 设计考虑因素在进行剪力墙的设计时，需要考虑以下几个主要因素：1.1 受力情况剪力墙主要用于承受水平地震力和风荷载，因此在设计时必须充分考虑这些受力情况。

地震力和风荷载分别根据相应的设计规范进行计算，并用于墙体的尺寸和配筋设计。

1.2 结构布局剪力墙的结构布局需要满足对地震和风荷载的合理分担，以及整体结构的稳定性。

通常，墙体应采用等间距或近似等间距分布，并与其他构件（如柱和梁）相连，以形成整体刚性框架。

1.3 墙体尺寸墙体尺寸的选择应满足强度要求和挠度限制。

墙体的宽度和厚度应根据设计要求进行选择，并由结构的受力性能来确定。

1.4 材料选择常见的剪力墙材料包括混凝土和钢筋混凝土。

材料选择应综合考虑强度、耐久性、可施工性等因素，并符合相关的设计规范。

1.5 钢筋设计剪力墙的钢筋设计与其他混凝土结构类似，需要按照相应的设计规范进行计算。

钢筋的布置应满足抗剪、抗弯和抗拉的要求，并考虑墙体的受力情况和尺寸。

2. 设计流程图解以下是剪力墙的设计流程图解：graph TDA(确定设计参数)B(计算地震力与风荷载)C(确定剪力墙布置)D(确定剪力墙尺寸)E(分析和设计剪力墙)F(计算钢筋配筋)G(绘制钢筋布置图)H(施工与监督)1.确定设计参数：包括墙体的使用要求、设计等级、抗震设防烈度等。

2.计算地震力与风荷载：根据相应的设计规范，计算地震力和风荷载的大小，并确定其作用方向。

3.确定剪力墙布置：根据受力情况和结构布局要求，确定剪力墙的合理布置方案，包括墙体的位置、长度和宽度等。

4.确定剪力墙尺寸：根据受力情况和墙体布置，确定墙体的尺寸，包括厚度和宽度。

剪力墙配筋结果说明与设计——必看剪力墙是建筑结构中一种常见的承载墙体结构，主要用来承受水平荷载，如地震力、风力等。

剪力墙配筋的设计是确保剪力墙具有足够的抗剪能力和刚度，以保证结构的整体稳定性和安全性。

1.确定设计参数：根据结构的受力特点、设计要求和地震区位等级等确定剪力墙的设计参数，如截面尺寸、墙体厚度、开洞位置和尺寸等。

2.计算剪力墙的设计荷载：根据结构的荷载计算结果确定剪力墙承担的设计水平力荷载大小。

常用的设计方法有几何法、非几何法和试算法等。

3.确定剪力墙的剪力分布：根据剪力墙所承受的荷载大小和分布情况，确定墙体上的剪力分布情况。

一般来说，剪力墙的剪力分布呈现出从底部向上逐渐减小的趋势。

4.设计墙体的配筋：根据剪力墙所承受的荷载大小和分布情况，按照相关的规范和标准，设计墙体的配筋。

常用的配筋形式有纵筋和箍筋。

纵筋用来抵抗水平拉力和剪力，箍筋用来增加墙体的抗剪强度和整体刚度。

5.检查剪力墙的设计结果：根据配筋的设计结果，检查剪力墙的抗剪能力和刚度是否满足相关的规范和要求。

如果不满足，则需要进行调整和优化。

6.编制剪力墙的施工图：根据剪力墙的设计结果，编制相应的施工图，明确墙体的尺寸、配筋形式和位置等，以便施工过程中的具体操作和施工控制。

同时1.剪力墙的布置和连续性：剪力墙的布置应考虑整体结构的平衡和连续性。

通常情况下，剪力墙应沿着建筑结构的主要方向布置，并与其他墙和结构组件进行良好的连接。

2.剪力墙的起止位置：剪力墙的起止位置应选择在结构的重要节点处，如柱子和梁的交接处，以确保整体结构的协调性和连续性。

3.配筋的数量和位置：剪力墙的配筋数量和位置应根据设计要求和墙体的受力情况进行合理的确定。

常用的配筋形式有单层纵筋和双层纵筋等，具体的数量和位置应按照相关的规范和标准进行具体设计。

4.剪力墙的抗震能力：剪力墙作为一种承载结构，需要具备较好的抗震能力。

因此，在设计配筋时需要充分考虑剪力墙的抗剪和抗拉能力，并进行钢筋的合理布置和间距设计。

必看剪力墙设计步骤剪力墙是建筑物中用于抵抗水平力的墙体，其主要作用是在地震或其他水平力作用下，承受并分散建筑物的剪力，保证建筑物的稳定性和安全性。

以下是剪力墙设计的详细步骤：1. 确定设计参数在开始剪力墙设计之前，需要了解并确定以下参数：•建筑物的用途、高度和层数；•地震烈度、场地类别和设计地震分组；•剪力墙的布置要求和相关规范。

2. 选择墙体材料根据设计参数和建筑物用途，选择合适的墙体材料，如普通混凝土、钢筋混凝土、加气混凝土等。

同时，需要考虑墙体的耐久性、防火性和保温性等性能。

3. 确定墙体尺寸根据相关规范和计算结果，确定剪力墙的厚度、高度和长度。

剪力墙的厚度一般不小于160mm，且不应小于层高的1/10。

同时，需要满足最小配筋率和最小混凝土强度等级的要求。

4. 布置钢筋剪力墙的钢筋布置应符合以下要求：•墙体纵向钢筋应均匀布置，且间距不大于200mm；•墙体横向钢筋应沿墙体高度每隔500mm布置一道；•墙体转角处和洞口处应加强钢筋布置；•钢筋应采用HRB400、HRB500级钢筋，且满足最小配筋率要求。

5. 计算剪力墙承载力根据相关规范和计算公式，计算剪力墙在设计荷载作用下的承载力。

计算内容包括墙体受剪承载力、受弯承载力和轴心受压承载力等。

6. 验算墙体稳定性验算剪力墙在设计荷载作用下的稳定性，包括墙体的抗倾覆稳定性和抗滑移稳定性。

稳定性验算应满足相关规范的要求。

7. 确定连接节点剪力墙与梁、柱等构件的连接节点应满足以下要求：•节点处钢筋应可靠连接，且满足锚固长度要求；•节点处混凝土强度等级应高于墙体混凝土强度等级；•节点处应采取措施防止剪力墙与梁、柱等构件间的错位。

8. 设计墙体构造细节根据相关规范和建筑物的具体要求，设计剪力墙的构造细节，如墙体开洞、穿墙管道处理、墙体与地面连接等。

9. 计算墙体抗震性能根据相关规范和计算方法，计算剪力墙在地震作用下的抗震性能，包括墙体的弹性、塑性和极限状态。

剪力墙施工实施方案及流程剪力墙是建筑结构中常见的一种抗震构件，具有良好的承载能力和变形能力，能够有效地提高建筑物的抗震性能。

在进行剪力墙的施工过程中，需要严格按照一定的实施方案和流程来进行，以确保施工质量和安全。

本文将详细介绍剪力墙施工的实施方案及流程。

1. 施工前准备工作在进行剪力墙施工之前，需要进行充分的准备工作。

首先是对施工现场进行勘察，了解地基情况、周边环境等因素，为后续施工提供参考。

其次是制定施工方案和施工组织设计，明确施工的具体流程和安全措施。

同时，还需要对施工材料和设备进行检查和准备，确保施工所需的材料和设备齐全。

2. 基础施工剪力墙的基础施工是整个施工过程中的第一步，也是非常关键的一步。

在进行基础施工时，需要按照设计要求进行基坑的开挖和支护，然后进行基础的浇筑和加固。

在这个过程中，需要严格控制土方开挖和基础混凝土浇筑的质量，确保基础的稳固和承载能力。

3. 剪力墙墙体施工剪力墙墙体的施工是整个剪力墙施工过程中的重点和难点。

在进行墙体施工时，需要按照设计要求进行模板的搭设和混凝土的浇筑，同时要注意墙体的垂直度和水平度，确保墙体的几何尺寸和平整度符合要求。

此外，还需要在墙体内设置钢筋骨架，并确保钢筋的数量和位置符合设计要求。

4. 剪力墙连接梁施工剪力墙连接梁的施工是剪力墙施工的最后一步，也是整个剪力墙结构的关键部分。

在进行连接梁施工时，需要按照设计要求进行连接梁的模板搭设和混凝土的浇筑，同时要注意连接梁与墙体的连接质量和密实度，确保连接梁的承载能力和变形能力符合要求。

5. 施工验收和整改在剪力墙施工完成后，需要进行施工质量的验收和整改。

对于施工中存在的质量问题和安全隐患，需要及时进行整改和处理，确保剪力墙的施工质量和安全性。

同时，还需要对施工过程中的经验教训进行总结和归纳，为今后的施工工作提供参考。

总结剪力墙施工是一项复杂而又重要的工程，需要严格按照实施方案和流程来进行，确保施工质量和安全。

剪力墙设计步骤
剪力墙设计的步骤通常包括以下几个方面：
1. 确定设计要求和荷载：首先需要明确剪力墙的用途和要求，如抗震等级、荷载要求等。

2. 选择剪力墙位置和布置：根据建筑结构和平面布置，确定剪力墙的位置和布置方案。

3. 计算剪力墙高度和厚度：根据荷载计算剪力墙的高度和厚度，确保其能够承受设计荷载。

4. 设计剪力墙配筋：根据剪力墙的高度和厚度，设计剪力墙的配筋方案。

5. 进行结构计算：根据剪力墙的几何尺寸和配筋方案，进行结构计算，包括强度计算和稳定性计算等。

6. 完善细节设计：根据具体条件，对剪力墙的细节进行设计，包括开孔、配筋连接等。

7. 编制施工图纸：根据设计计算结果，绘制详细的施工图纸，并标注主要构造细节和施工要求。

8. 施工监管和验收：对施工过程进行监管，确保剪力墙按照设计要求进行施工，最后进行验收。

需要注意的是，剪力墙的设计步骤可能因具体情况而有所变化，设计过程中需要根据不同的要求和条件进行相应的调整。

必看剪力墙设计步骤汇报人：2024-01-06•确定设计要求和参数•选择合适的剪力墙类型•进行剪力墙的受力分析目录•设计剪力墙的构造措施•进行剪力墙的优化设计01确定设计要求和参数1 2 3根据地震历史资料和地质报告，确定建筑物所在地的地震烈度，以便在设计时考虑地震对剪力墙的影响。

地震烈度根据国家或地区的相关规范，确定建筑物的抗震设防标准，如地震加速度、峰值加速度等。

抗震设防标准根据建筑物的抗震设防标准和地震烈度，确定建筑物的抗震等级，以指导剪力墙的设计。

抗震等级根据建筑物的使用功能、重要性以及结构特点，确定结构的安全等级。

安全等级不同，剪力墙的设计要求也不同。

结构安全等级根据建筑物的使用年限和结构特点，确定结构的耐久性要求，以确保剪力墙在设计年限内的安全性能。

耐久性要求根据建筑物的用途和使用特点，确定剪力墙的设计要求。

例如，对于高层住宅，剪力墙需要承受较大的竖向荷载和水平荷载；对于商业建筑，剪力墙需要承受较大的水平荷载和竖向荷载。

使用功能根据建筑物的使用功能和相关规范，确定剪力墙需要承受的荷载类型和大小。

例如，恒载、活载、风载、雪载等。

荷载要求建筑物的使用功能和荷载要求02选择合适的剪力墙类型钢筋混凝土剪力墙钢筋混凝土剪力墙是最常见的剪力墙类型，具有较高的承载能力和良好的耐久性。

详细描述钢筋混凝土剪力墙由钢筋和混凝土构成，通过合理配置钢筋，可以有效地提高剪力墙的承载能力和延性。

同时，混凝土的耐久性较好，能够保证剪力墙长期稳定。

钢板剪力墙具有较高的强度和刚度，适用于大跨度结构和高层建筑。

详细描述钢板剪力墙由钢板和连接件组成，其承载能力较强，能够满足大跨度结构和高层建筑的需求。

同时，钢板剪力墙的施工速度快，可以缩短工程周期。

总结词组合剪力墙由两种或多种材料组成，具有各自材料的优点，适用于不同结构和环境需求。

详细描述组合剪力墙可以根据实际需求选择不同的材料组合，例如钢筋混凝土和钢板、木材和混凝土等。

板式高层住宅剪力墙结构设计高层住宅的剪力墙结构设计是为了提高建筑物的抗震能力和抗侧向荷载能力。

以下是板式高层住宅剪力墙结构设计的一般步骤和注意事项：1.结构参数确定：确定建筑物的结构高度、平面布局、楼层间距等结构参数。

这些参数将直接影响到剪力墙的位置、数量和尺寸。

2.剪力墙布置：根据建筑物的使用功能、平面布局和结构形式等因素，合理布置剪力墙的位置。

通常情况下，剪力墙应尽量布置在建筑物的各个稳定性面上，并避免出现单独的剪力墙。

3.剪力墙尺寸确定：根据建筑物的设计荷载和抗震要求，确定剪力墙的尺寸。

剪力墙的高度一般应不小于楼层高度的1/2，厚度一般为墙体的1/4到1/5、墙体的长度则根据楼层平面布局来确定。

4.柱和梁的设计：在确定剪力墙位置和尺寸后，进行柱和梁的设计。

剪力墙在提供抗震建筑物稳定性的同时，也会带来柱与梁的变形和应力，需要确保其安全性和稳定性。

5.剪力墙材料选择：根据建筑物的设计要求和实际情况，选择适当的材料进行剪力墙的施工。

目前常用的剪力墙材料有钢筋混凝土、加筋砌块、预制混凝土墙板等。

6.剪力墙连接：剪力墙的连接方式主要有嵌固连接和干固连接两种。

嵌固连接是将剪力墙预先埋入柱和梁中，通过钢筋焊接连接。

干固连接则是采用螺栓连接的方式。

7.抗震设计：剪力墙作为建筑物的抗震结构，需要进行详细的抗震设计。

根据地震烈度、场地类别等因素，计算出剪力墙的抗震要求和受力情况，并进行相应的设计。

8.构造计算和施工图设计：根据剪力墙的设计要求，进行构造计算和施工图设计。

构造计算包括荷载计算、抗震计算和构造尺寸确定等。

施工图设计则包括剪力墙的平面布置、剖面图、细部构造图等。

总之，板式高层住宅剪力墙结构设计需要综合考虑建筑物的使用功能和抗震要求，通过合理的布置、尺寸确定和材料选择来提高建筑物的抗震能力和抗侧向荷载能力。

必看-剪力墙设计步骤剪力墙结构设计步骤,一、剪力墙结构布置－高层第二章二、剪力墙的计算－高层第五章三、剪力墙墙肢和连梁的设计(配筋)－高层第7章（仅考虑毕业设计中的内容，三级以下剪力墙）,可简化为平面计算的剪力墙分类,局部弯矩,整体弯矩,随着开口的增加，变形逐渐由弯曲型过渡到剪切型洞口不规则墙不能简化为杆件体系进行计算,壁式框架,剪力墙的尺寸和各部分名称,,墙肢高度(悬臂梁跨度),墙肢厚度不小于160mm(截面宽度bw),,back,底部加强区(P.178),塑性铰区：底部高度等于截面高度的范围底部加强区(高规7.1.9)：含塑性铰区在内。

底部加强区≧max{总高度/8,底层两层高}对加强区的特殊处理适当提高抗剪承载力对轴压比有较高的限值特殊的构造措施如果地下室顶板为上部结构嵌固部位，则剪力墙底部加强区起算层号中扣除了地下室。

,地下室顶板作为嵌固部位的若干规定,地下室顶板作为嵌固部位的条件刚度比要求：抗规6.1.14，地下室的抗侧刚度不小于上部结构刚度的2倍。

地下室顶板距离室外地坪高度不宜过大，宜小于地下室高度的1/3。

地下室外墙距离上部结构不宜过远(不大于40-50m)。

顶板构造要求：楼板不小于180mm，砼强度不小于C30。

宜采用双层双向配筋。

此时剪力墙加强区起算层号中扣除了地下室。

,截面设计原则和措施－延性剪力墙,墙肢1、强墙弱梁（破坏机制）：连梁先于墙肢屈服(框架剪力墙结构中，联系梁同样要弱于剪力墙)2、强剪弱弯：包括塑性铰区域在内任何区域均不能出现剪切破坏和锚固破坏。

充分发挥抗拉钢筋的延性。

3、限制轴压比4、设置边缘构件5、尽可能出现大偏压；不能出现小偏拉。

6、剪力墙的破坏形态与剪跨比有关——（中）高墙连梁1、强剪弱弯连梁也同样要强剪弱弯2、抗剪配筋配筋形式——交叉斜筋大配筋量3、连梁尺寸,剪力墙结构设计概要,一、剪力墙结构布置概要结构布置尺寸和材料二、剪力墙计算过程概要组合弯矩计算值强墙弱梁调整和强剪弱弯调整三、剪力墙截面设计过程概要墙肢截面设计连梁截面设计构造边缘构件(毕业设计中不考虑约束边缘构件),双向布置剪力墙布置成T型、L型、I型上下连续：贯穿全高、避免刚度突变。
