FF组态软件使用手册

  • 格式：pdf
  • 大小：702.64 KB
  • 文档页数：37

VisualField系统软件VFFFBuilder组态软件使用手册浙江中控技术股份有限公司声明严禁转载本手册的部分或全部内容。

在不经预告和联系的情况下，本手册的内容有可能发生变更，请谅解。

本手册所记载的内容，不排除有误记或遗漏的可能性。

如对本手册内容有疑问，请与我公司联系。

文档标志符定义警告：标示有可能导致人身伤亡或设备损坏的信息。

WARNING: Indicates information that a potentially hazardous situation which, if not avoided, could result in serious injury or death.电击危险：标示有可能产生电击危险的信息。

Risk of electrical shock: Indicates information that Potential shock hazard where HAZARDOUS LIVE voltages greater than 30V RMS, 42.4V peak, or 60V DC may be accessible.防止静电：标示防止静电损坏设备的信息。

ESD HAZARD: Indicates information that Danger of an electro-static discharge to which equipment may be sensitive. Observe precautions for handling electrostatic sensitive devices注意：提醒需要特别注意的信息。

ATTENTION: Identifies information that requires special consideration.提示：标记对用户的建议或提示。

TIP：Identifies advice or hints for the user.目录VFFFBuilder组态软件...............................................................................................................................1-11 软件概述..............................................................................................................................................1-12 使用说明..............................................................................................................................................2-12.1 打开组态管理软件..................................................................................................................2-12.2 硬件配置..................................................................................................................................2-12.3 打开VFFFBuilder组态软件...................................................................................................2-32.4 设备上线..................................................................................................................................2-52.5 设备匹配..................................................................................................................................2-92.6 链接组态................................................................................................................................2-142.7 时间调度组态........................................................................................................................2-172.8 组态下载................................................................................................................................2-202.9 参数配置................................................................................................................................2-212.10 保存关闭............................................................................................................................2-272.11 组态更新................................................................................................................................2-283 注意事项说明......................................................................................................................................3-13.1 VFFFBuilder组态软件部分图例说明....................................................................................3-13.2 删除操作..................................................................................................................................3-13.3 保存后重新打开VFFFBuilder组态软件...............................................................................3-23.4 替换设备流程..........................................................................................................................3-23.5 设备故障处理..........................................................................................................................3-34 附录......................................................................................................................................................4-15 资料版本说明......................................................................................................................................5-1VFFFBuilder组态软件1软件概述VFFFBuilder组态软件是Visu a lField软件的组成部分，为ECS-700系统集成FF（Foundation Fieldbus TM）现场总线提供一个软件组态平台，从而实现在H1网段上对FF仪表的访问与操作。

VFFFBuilder组态软件基于微软（Microsoft）Windows 系列操作系统设计，用户只要具备基本的Windows 操作基础就能快速掌握VFFFBuilder软件的使用。

目前，VFFFBuilder组态软件支持所有在基金会注册的FF仪表的DD（Device Description）解析，同时支持设备离线组态和在线组态。

VFFFBuilder组态软件主要具备以下三部分功能：¾配置功能z实现对FF现场总线设备节点地址的自动分配和管理；z实现对设备标识符（PDTAG）和功能块标识符（FBTAG）的设置；z实现对设备功能块参数的修改与配置。

¾组态功能z实现对现场总线设备之间链接以及设备位号与主控制器之间链接的组态；z实现对网段宏周期、子周期的设置，各功能块调度顺序的优化；z提供全网段的组态下载功能。

¾监视功能z组态下载成功后，可实现对各位号及功能块内部参数的监视与设置。

合集下载

组态应用操作手册

组态应用操作手册

组态知识应用操作指导书1硬件组态1.1 创建系统（创建工作平台）方法一：由双击快捷键，进入以下画面。

方法二：由开始/所有应用程序/Triconex/TriStation 1131 进入。

进入以下画面，按File/New Project按钮。

选择你要创建的系统，按OK按钮。

给出文件路径，起文件名，按保存按钮。

1.2项目命名原则:1.2.1 Tristation 1131项目名称文件的命名（project name）---如何建立工程项目文件名（T/C）--(N/T)----(XYZ)---(ABCD)T-----美元合同C-----人民币合同N-----tricon控制系统T------trident控制系统XYZ---表明由本公司工程部和售后服务部亲手做的项目，以主机架为单位。

ABCD---表明合同部每年管理的项目号，A为年，BCD为该年的项目号。

1.2.2 位号命名约定：I/O符号说明：w—未被标定的模拟量输入（DINT）a---定标模拟输入（REAL）v---未被标定的模拟量输出（DINT）y---定标模拟输出（REAL）d---数字量输入（BOOL）c---数字量输出（BOOL）t---温度输入（DINT）p---脉冲输入（REAL）1.2.3 内部信号符号说明：r---内部模拟量（REAL）i---内部模拟量（DINT）e---内部读写模拟量f---内部只读数字量g---内部读写数字量（Read/Write）k---固定常数（Real/Bool）t---时间常数（TIME）m---报警信号（BOOL）形成1131的数据库。

2 硬件组态进入控制面板2.1 机架组态：更换主处理器：双击现有的主处理器，弹出画面如下：按Replace MPs钮，弹出画面如下：选中3008，按OK。

出现画面如下：置换成功。

2.2 组态通讯卡2.2.1 将NCM4329卡件由C1移出，见下图，按Remove按钮。

如：安装在C1S7，则选中此槽位。

组态软件操作指南 建立硬件系统和变量

组态软件操作指南 建立硬件系统和变量

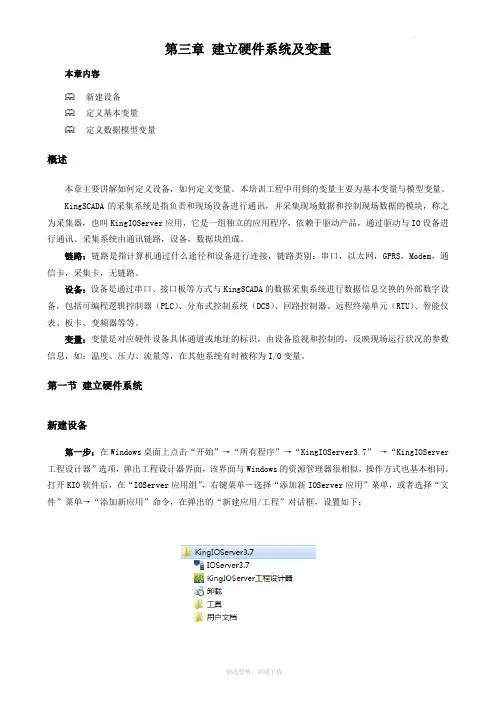

第三章建立硬件系统及变量本章内容新建设备定义基本变量定义数据模型变量概述本章主要讲解如何定义设备，如何定义变量。

本培训工程中用到的变量主要为基本变量与模型变量。

KingSCADA的采集系统是指负责和现场设备进行通讯，并采集现场数据和控制现场数据的模块，称之为采集器，也叫KingIOServer应用，它是一组独立的应用程序，依赖于驱动产品，通过驱动与IO设备进行通讯。

采集系统由通讯链路，设备，数据块组成。

链路：链路是指计算机通过什么途径和设备进行连接，链路类别：串口，以太网，GPRS，Modem，通信卡，采集卡，无链路。

设备：设备是通过串口、接口板等方式与KingSCADA的数据采集系统进行数据信息交换的外部数字设备，包括可编程逻辑控制器（PLC）、分布式控制系统（DCS）、回路控制器、远程终端单元（RTU）、智能仪表、板卡、变频器等等。

变量：变量是对应硬件设备具体通道或地址的标识，由设备监视和控制的，反映现场运行状况的参数信息，如：温度、压力、流量等，在其他系统有时被称为I/O变量。

第一节建立硬件系统新建设备第一步：在Windows桌面上点击“开始”→“所有程序”→“KingIOServer3.7”→“KingIOServer 工程设计器”选项，弹出工程设计器界面，该界面与Windows的资源管理器很相似，操作方式也基本相同。

打开KIO软件后，在“IOServer应用组”，右键菜单－选择“添加新IOServer应用”菜单，或者选择“文件”菜单→“添加新应用”命令，在弹出的“新建应用/工程”对话框，设置如下：图3-1打开IOServer和新建I/OServer应用对话框一个工程中可以建立多个IOServer应用，且IOServer应用可以脱离KingSCADA独立存在。

IOServer 应用分本地IOServer应用（KingSCADA与IOServer应用在同一台机器上）和远程IOServer应用（KingSCADA 与IOServer应用不在同一台机器上），区别在于IOServer应用中的网络配置。

使用组态软件的一般步骤(精)

使用组态软件的一般步骤(精)

使用组态软件的一般步骤
如何就具体的工程应用在组态软件中进行完整、严密的组态，使组态软件能够正常工作。

下面列出了典型的组态步骤：
1将所有I/O点的参数收集齐全，并填写表格，以备在监控组态软件和PLC上组态时使用。

这里给出2个参考格式（分别对应模拟量和开关量信号）见表1表2。

2、搞清楚所使用的I/O设备的生产商、种类、型号、使用的通信接口类型，采用的通信协议，以便在定义I/O设备时做出准确选择。

3、将所有I/O点的I/O标识收集齐全，并填写表格，I/O标识是唯一地确定一个I/O点的关键字，组态软件通过向I/O设备发出I/O标识来请求其对应的数据。

在大多数情况下I/O标识是I/O点的地址或位号名称。

4、根据工艺过程绘制、设计画面结构和画面草图。

5、按照第一步统计出的表格，建立实时数据库，正确组态各种变量参数。

6、根据第一步和第二步的统计结果，在实时数据库中建立实时数据库变量与I/O 点的一一对应关系，即定义数据连接。

7、根据第四步的画面结构和画面草图，组态每一幅静态的操作画面（主要是绘图）。

8、将操作画面中的图形对象与实时数据库变量建立动画连接关系，规定动画属性和幅度。

9、对组态内容进行分段和总体调试。

10、系统投入运行。

组态软件操作指南概述

组态软件操作指南概述

组态软件操作指南概述本章内容KingSCADA软件结构KingSCADA软硬件环境KingSCADA与外部设备KingSCADA软件结构KingSCADA是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。

它基于Windows XP/Windows 7/Windows 8/Windows10/Windows Server 2008/Windows Server 2012等操作系统，并支持多语言的操作系统。

用户可以在企业网络的所有层次的各个位置上及时获得系统的实时信息与历史信息。

采用KingSCADA开发工业监控系统，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。

它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。

KingSCADA软件结构由工程设计器、画面编辑器及运行系统三部分构成。

工程设计器：工程设计器是一个应用开发设计工具，用于创建应用、创建监控画面、定义监控的设备、定义相关变量、命令语言以及设定运行系统配置等系统组态工具。

画面编辑器：在画面编辑器中用户可以绘制图形画面、设置动画链接、配置报警窗口、配置趋势曲线窗口等与图形有关的所有操作。

运行系统：工程运行界面，从采集设备中获得通讯数据，并依据画面编辑器的动画设计显示动态画面，实现人与控制设备的交互操作。

KingSCADA软硬件环境1、硬件要求硬件：Intel 酷睿2 双核4线程内存：2G硬盘空间：KingSCADA完全安装占用空间需约350M，建议100GB硬盘。

显示器：VGA、SVGA或支持桌面操作系统的任何图形适配器。

要求最少显示256色，推荐无限色支持鼠标：任何PC兼容鼠标通讯：RS-232CUSB接口：用于插入KingSCADA加密锁（软授权不用）（KingSCADA对于主频有一定要求，对于有较多逻辑脚本系统，建议2.3GHz以上）2、软件要求KingSCADA与外部设备Windows操作系统，支持的操作系统语言版本：中文简体、英文、日文Windows 7专业版和旗舰版Window 8专业版和旗舰版Window 10专业版和旗舰版Windows Server 2012专业版和旗舰版Windows Server 2008专业版和旗舰版Windows Server 2003 专业版和旗舰版Windows Xp sp3Windows Vista专业版和旗舰版注：支持32位和64位，不支持Home版。
