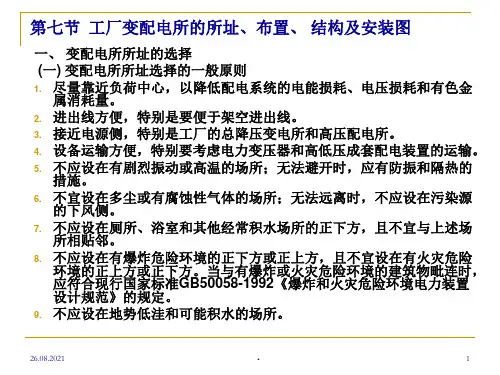

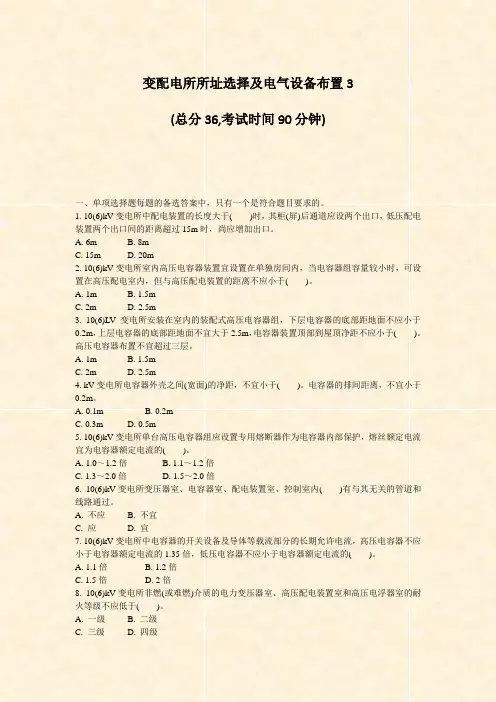

变配电所所址选择及电气设备布置3(总分36,考试时间90分钟)一、单项选择题每题的备选答案中，只有一个是符合题目要求的。

1. 10(6)kV变电所中配电装置的长度大于( )时，其柜(屏)后通道应设两个出口，低压配电装置两个出口间的距离超过15m时，尚应增加出口。

A. 6mB. 8mC. 15mD. 20m2. 10(6)kV变电所室内高压电容器装置宜设置在单独房间内，当电容器组容量较小时，可设置在高压配电室内，但与高压配电装置的距离不应小于( )。

A. 1mB. 1.5mC. 2mD. 2.5m3. 10(6)LV变电所安装在室内的装配式高压电容器组，下层电容器的底部距地面不应小于0.2m，上层电容器的底部距地面不宜大于2.5m，电容器装置顶部到屋顶净距不应小于( )。

高压电容器布置不宜超过三层。

A. 1mB. 1.5mC. 2mD. 2.5m4. kV变电所电容器外壳之间(宽面)的净距，不宜小于( )。

电容器的排间距离，不宜小于0.2m。

A. 0.1mB. 0.2mC. 0.3mD. 0.5m5. 10(6)kV变电所单台高压电容器组应设置专用熔断器作为电容器内部保护，熔丝额定电流宜为电容器额定电流的( )。

A. 1.0～1.2倍B. 1.1～1.2倍C. 1.3～2.0倍D. 1.5～2.0倍6. 10(6)kV变电所变压器室、电容器室、配电装置室、控制室内( )有与其无关的管道和线路通过。

A. 不应B. 不宜C. 应D. 宜7. 10(6)kV变电所中电容器的开关设备及导体等载流部分的长期允许电流，高压电容器不应小于电容器额定电流的1.35倍，低压电容器不应小于电容器额定电流的( )。

A. 1.1倍B. 1.2倍C. 1.5倍D. 2倍8. 10(6)kV变电所非燃(或难燃)介质的电力变压器室、高压配电装置室和高压电浮器室的耐火等级不应低于( )。

A. 一级B. 二级C. 三级D. 四级9. 10(6)kV变电所低压配电装置和低压电容器室的耐火等级不应低于( )。

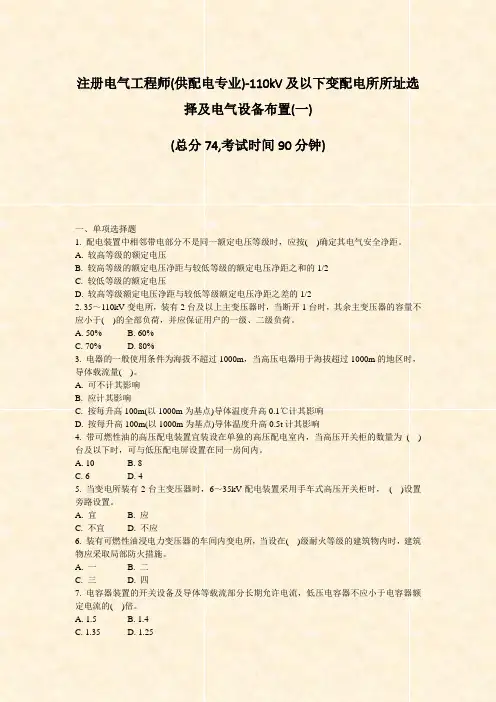

注册电气工程师(供配电专业)-110kV及以下变配电所所址选择及电气设备布置(一)(总分74,考试时间90分钟)一、单项选择题1. 配电装置中相邻带电部分不是同一额定电压等级时，应按( )确定其电气安全净距。

A. 较高等级的额定电压B. 较高等级的额定电压净距与较低等级的额定电压净距之和的1/2C. 较低等级的额定电压D. 较高等级额定电压净距与较低等级额定电压净距之差的1/22. 35～110kV变电所，装有2台及以上主变压器时，当断开1台时，其余主变压器的容量不应小于( )的全部负荷，并应保证用户的一级、二级负荷。

A. 50%B. 60%C. 70%D. 80%3. 电器的一般使用条件为海拔不超过1000m，当高压电器用于海拔超过1000m的地区时，导体载流量( )。

A. 可不计其影响B. 应计其影响C. 按每升高100m(以1000m为基点)导体温度升高0.1℃计其影响D. 按每升高100m(以1000m为基点)导体温度升高0.5t计其影响4. 带可燃性油的高压配电装置宜装设在单独的高压配电室内，当高压开关柜的数量为( )台及以下时，可与低压配电屏设置在同一房间内。

A. 10B. 8C. 6D. 45. 当变电所装有2台主变压器时，6～35kV配电装置采用手车式高压开关柜时，( )设置旁路设置。

A. 宜B. 应C. 不宜D. 不应6. 装有可燃性油浸电力变压器的车间内变电所，当设在( )级耐火等级的建筑物内时，建筑物应采取局部防火措施。

A. 一B. 二C. 三D. 四7. 电容器装置的开关设备及导体等载流部分长期允许电流，低压电容器不应小于电容器额定电流的( )倍。

A. 1.5B. 1.4C. 1.35D. 1.258. 在35～110kV变电所中，主控制室、继电器室及通信室楼面活荷载标准值应为( )kN/m2。

A. 2.0B. 3.0C. 4.0D. 5.09. 变电所内的地面标高宜高出屋外地面( )m。

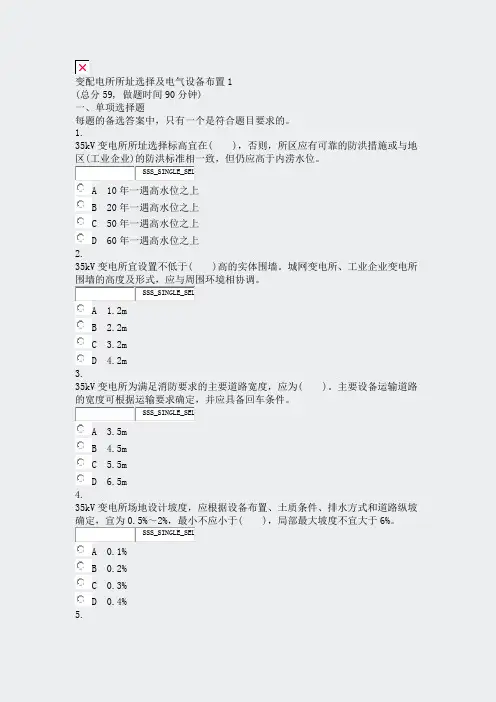

变配电所所址选择及电气设备布置1 (总分59, 做题时间90分钟) 一、单项选择题 每题的备选答案中，只有一个是符合题目要求的。 1. 35kV变电所所址选择标高宜在( )，否则，所区应有可靠的防洪措施或与地区(工业企业)的防洪标准相一致，但仍应高于内涝水位。 SSS_SINGLE_SEL

A 10年一遇高水位之上 B 20年一遇高水位之上 C 50年一遇高水位之上 D 60年一遇高水位之上 2. 35kV变电所宜设置不低于( )高的实体围墙。城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。 SSS_SINGLE_SEL

A 1.2m B 2.2m C 3.2m D 4.2m 3. 35kV变电所为满足消防要求的主要道路宽度，应为( )。主要设备运输道路的宽度可根据运输要求确定，并应具备回车条件。 SSS_SINGLE_SEL

A 3.5m B 4.5m C 5.5m D 6.5m 4. 35kV变电所场地设计坡度，应根据设备布置、土质条件、排水方式和道路纵坡确定，宜为0.5%～2%，最小不应小于( )，局部最大坡度不宜大于6%。 SSS_SINGLE_SEL

A 0.1% B 0.2% C 0.3% D 0.4% 5. 35kV变电所场地设计坡度，应根据设备布置、土质条件、排水方式和道路纵坡确定，宜为0.5%～2%，最小不应小于0.3%，局部最大坡度不宜大于( )。 SSS_SINGLE_SEL

A 6% B 7% C 8% D 9% 6. 35kV变电所场地设计坡度，当利用路边明沟排水时，道路及明沟的纵向坡度最小不宜小于0.5%，局部困难地段不应小于( )；最大不宜大于3%，局部困难地段不应大于6%。 SSS_SINGLE_SEL

A 1% B 2% C 3% D 4% 7. 35kV变电所电缆沟及其他类似沟道的沟底纵坡，不宜小于( )。 SSS_SINGLE_SEL

A 0.3% B 0.4% C 0.5% D 0.6% 8. 35kV变电所建筑物内地面标高，宜高出屋外地面( )。 SSS_SINGLE_SEL

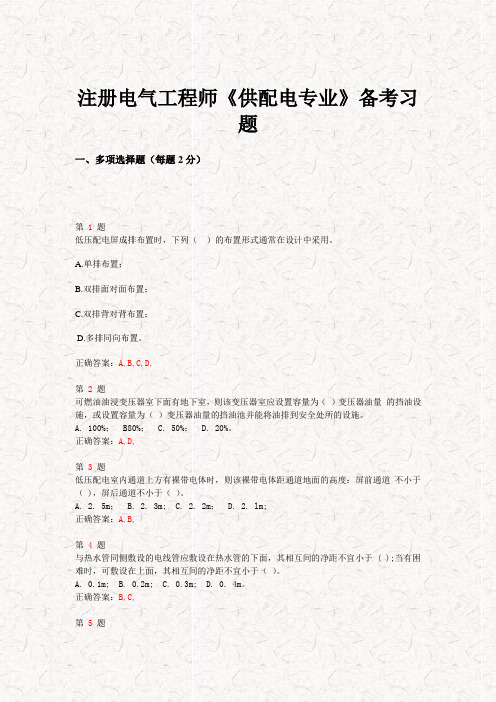

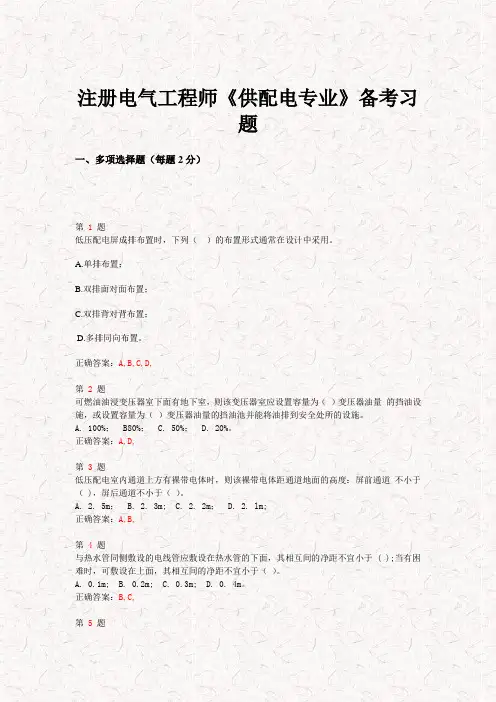

注册电气工程师《供配电专业》备考习题一、多项选择题（每题2分）第1题低压配电屏成排布置时，下列（）的布置形式通常在设计中采用。

A.单排布置；B.双排面对面布置；C.双排背对背布置；D.多排同向布置。

正确答案：A,B,C,D,第2题可燃油油浸变压器室下面有地下室，则该变压器室应设置容量为（）变压器油量的挡油设施，或设置容量为（）变压器油量的挡油池并能将油排到安全处所的设施。

A. 100%； B80%； C. 50%； D. 20%。

正确答案：A,D,第3题低压配电室内通道上方有裸带电体时，则该裸带电体距通道地面的高度：屏前通道不小于（ )，屏后通道不小于（）。

A. 2. 5m；B. 2. 3m;C. 2. 2m；D. 2. lm;正确答案：A,B,第4题与热水管同侧敷设的电线管应敷设在热水管的下面，其相互间的净距不宜小于 ( );当有困难时，可敷设在上面，其相互间的净距不宜小于（）。

A. 0.1m;B. 0.2m;C. 0.3m;D. 0. 4m。

正确答案：B,C,第5题油量在2500kg以上的屋外相邻油浸变压器之间无防火墙时，其防火净距不得小于（）。

A. 10kV 为 5m;B 35kV 为 5m; C. 63kV 为 6m; D. llOkV 为 8m。

正确答案：A,B,C,D,第6题屋内配电装置的硬母线，为消除因温度变化而可能产生的危险应力，应装设母线补偿器。

下列材质的母线，其长度在（）内装设一个母线补偿器。

A.铜母线，30?50m;B.铝母线，20?30m;C.铝管母线，30?40m;D.钢母线，可不装设。

正确答案：A,B,C,第7题选择屋外高压电器的最高环境温度是指（），最低环境温度是指（）。

A.极端最高温度；B.多年的最高温度；C. 一年中所測得的最低温庋的多年平均值；D. —年中所测得的最高温度的多年平均值。

正确答案：C,D,第8题在llOkV及以下的高压供电系统中，选择屋外裸导体的最髙环境温度是指（)，即（）。

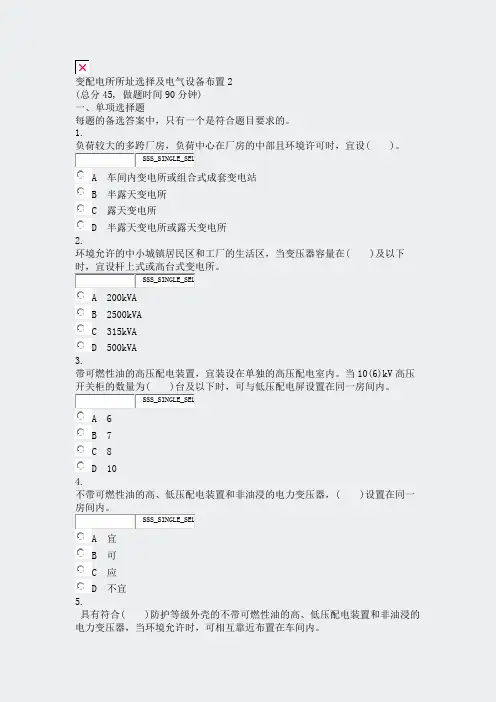

变配电所所址选择及电气设备布置2 (总分45, 做题时间90分钟) 一、单项选择题 每题的备选答案中，只有一个是符合题目要求的。 1. 负荷较大的多跨厂房，负荷中心在厂房的中部且环境许可时，宜设( )。 SSS_SINGLE_SEL

A 车间内变电所或组合式成套变电站 B 半露天变电所 C 露天变电所 D 半露天变电所或露天变电所 2. 环境允许的中小城镇居民区和工厂的生活区，当变压器容量在( )及以下时，宜设杆上式或高台式变电所。 SSS_SINGLE_SEL

A 200kVA B 2500kVA C 315kVA D 500kVA 3. 带可燃性油的高压配电装置，宜装设在单独的高压配电室内。当10(6)kV高压开关柜的数量为( )台及以下时，可与低压配电屏设置在同一房间内。 SSS_SINGLE_SEL

A 6 B 7 C 8 D 10 4. 不带可燃性油的高、低压配电装置和非油浸的电力变压器，( )设置在同一房间内。 SSS_SINGLE_SEL

A 宜 B 可 C 应 D 不宜 5. 具有符合( )防护等级外壳的不带可燃性油的高、低压配电装置和非油浸的电力变压器，当环境允许时，可相互靠近布置在车间内。 SSS_SINGLE_SEL A IPX3 B IP3X C IP2X D IPX2 6. 室内变电所的每台油量为( )及以上的三相变压器，应设在单独的变压器室内。 SSS_SINGLE_SEL

A 50kg B 80kg C 100kg D 120kg 7. 在同一配电室内单列布置高、低压配电装置时，当高压开关柜或低压配电屏顶面有裸露带电导体时，两者之间的净距不应小于( )。 SSS_SINGLE_SEL

A 1m B 2m C 3m D 4m 8. 35kV变电所宜采用双层布置，变压器应设在底层。当采用单层布置时，变压器( )半露天或露天安装。 SSS_SINGLE_SEL

A 宜 B 可 C 应 D 不宜 9. 有人值班的配电所，( )设单独的值班室。当低压配电室兼作值班室时，低压配电室面积应适当增大。 SSS_SINGLE_SEL

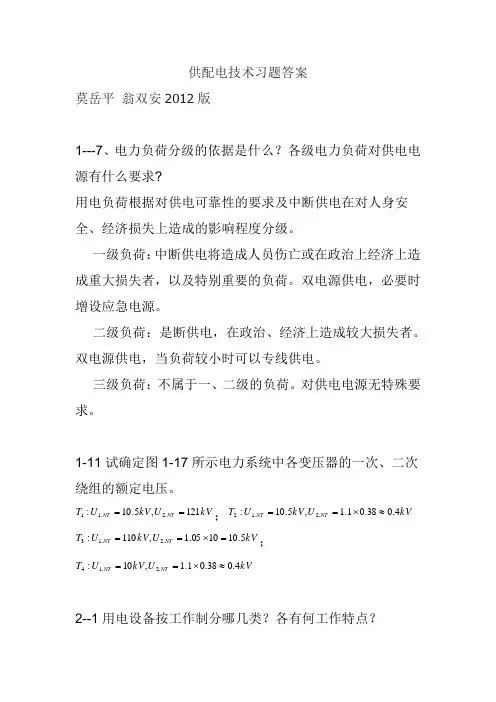

供配电技术习题答案莫岳平 翁双安2012版1---7、电力负荷分级的依据是什么？各级电力负荷对供电电源有什么要求?用电负荷根据对供电可靠性的要求及中断供电在对人身安全、经济损失上造成的影响程度分级。

一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。

双电源供电，必要时增设应急电源。

二级负荷：是断供电，在政治、经济上造成较大损失者。

双电源供电，当负荷较小时可以专线供电。

三级负荷：不属于一、二级的负荷。

对供电电源无特殊要求。

1-11试确定图1-17所示电力系统中各变压器的一次、二次绕组的额定电压。

kV U kV U T NT NT 121,5.10:.2.11==；kV U kV U T NT NT 4.038.01.1,5.10:.2.12≈⨯== kVU kV U T NT NT 5.101005.1,110:.2.13=⨯==；kV U kV U T NT NT 4.038.01.1,10:.2.14≈⨯==2--1用电设备按工作制分哪几类？各有何工作特点？用电设备按工作制分三类：（1）连续工作制，（2）断续周期工作制，（3） 短时工作制连续工作制：是指设备在无规定期限的长时间内恒载的工作制，在恒定负载连续运行到达热稳定状态。

此类设备有通风机、水泵、电动扶梯、照明等。

断续周期工作制：是指设备按一系列相同的工作周期运行，每一周期由一段恒定负载运行时间和一段停机并断电时间组成，但在每一周期内运行的时间较段，不足以使电机到达热稳定状态，且每一周期的起动电流对温升无明显影响。

断续周期工作制的设备用负荷持续率来表征其工作特征。

%100%1000⨯+=⨯=t t t T t εT----工作周期t----工作周期内的工作时间t0----工作周期内的停歇时间（3）短时工作制 ：是指设备在恒定负载下按制定的时间运行，在未到达热稳定前就停机，其停机时间足以让电机温度下降到环境温度。

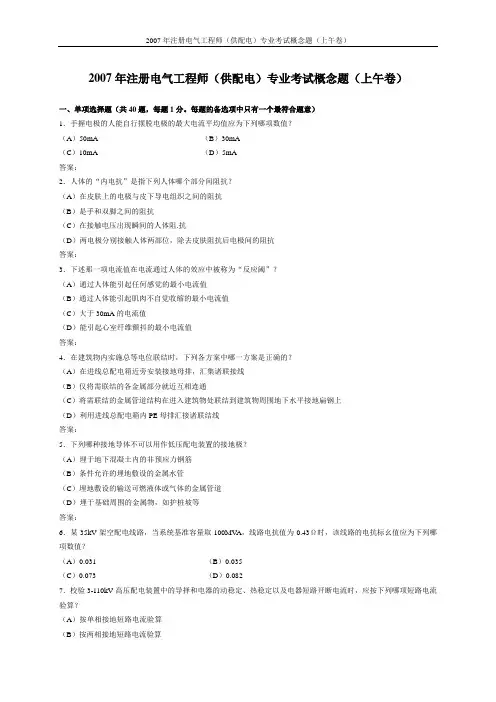

2007年注册电气工程师（供配电）专业考试概念题（上午卷）一、单项选择题（共40题，每题1分。

每题的备选项中只有一个最符合题意）1．手握电极的人能自行摆脱电极的最大电流平均值应为下列哪项数值？（A）50mA （B）30mA（C）10mA （D）5mA答案：2．人体的“内电抗”是指下列人体哪个部分间阻抗？（A）在皮肤上的电极与皮下导电组织之间的阻抗（B）是手和双脚之间的阻抗（C）在接触电压出现瞬间的人体阻.抗（D）两电极分别接触人体两部位，除去皮肤阻抗后电极间的阻抗答案：3．下述那一项电流值在电流通过人体的效应中被称为“反应阈”？（A）通过人体能引起任何感觉的最小电流值（B）通过人体能引起肌肉不自觉收缩的最小电流值（C）大于30mA的电流值（D）能引起心室纤维颤抖的最小电流值答案：4．在建筑物内实施总等电位联结时，下列各方案中哪一方案是正确的？（A）在进线总配电箱近旁安装接地母排，汇集诸联接线（B）仅将需联结的各金属部分就近互相连通（C）将需联结的金属管道结构在进入建筑物处联结到建筑物周围地下水平接地扁钢上（D）利用进线总配电箱内PE母排汇接诸联结线答案：5．下列哪种接地导体不可以用作低压配电装置的接地极？（A）埋于地下混凝土内的非预应力钢筋（B）条件允许的埋地敷设的金属水管（C）埋地敷设的输送可燃液体或气体的金属管道（D）埋于基础周围的金属物，如护桩坡等答案：6．某35kV架空配电线路，当系统基准容量取100MV A，线路电抗值为0.43Ω时，该线路的电抗标幺值应为下列哪项数值？（A）0.031 （B）0.035（C）0.073 （D）0.0827．校验3-110kV高压配电装置中的导择和电器的动稳定、热稳定以及电器短路开断电流时，应按下列哪项短路电流验算？（A）按单相接地短路电流验算（B）按两相接地短路电流验算（C）按三相接地短路电流验算（D）按三相接地短路电流验算，但当单相、两相接地短路较三相短路严重时，应按严重情况验算答案：8．在考虑供电系短路电流问题时，下列表述中哪一项是正确的？（A）以1000MV A为基准容量的短路电路计算电抗不小于3时，按无限大电源容量的系统进行短路计算（B）三相交流系统的远端短路的短路电流是由衰减的交流分量和衰减的直流分量组成（C）短路电流计算的最大短路电流值，是校验继电保护装置灵敏系数的依据（D）三相交流系统的近端短路时，短路稳态电流有效值小于短路电流的初始值答案：9．己知一台35/10kV额定容量为5000kV A变压器，其阻抗电压百分数U k%=7.5，当基准容量为100MV A时，该变压器电抗标幺值应为下列哪项数值？（忽略电阻值）（A）0.67 （B）0.169（C）1.5 （D）0.015答案：10．当基准容量为100MV A时，系统电抗标幺值为0.02，若基准容量为1000MV A时系统电抗标幺值应为下列哪项数值？（A）5 （B）20（C）0.002 （D）0.2答案：11．某企业的10kV供配电系统中含总长度为25公里的10kV电缆线路和35公里的10kV架空线路，请估算该系统线路产生的单相接地电容电流应为下列哪项数值？（A）21A （B）26A（C）25A （D）1 A答案：12．一个供电系统由两个无限大电源系统S1、S2供电，其短路电流计算时的等值电抗如图所示，计算d点短路时电源S1支路的分布系数应为下列哪项数值？（A）0.67 （B）0.5（C）0.33 （D）0.25答案：13．某变电站10kV母线短路容量250MV A，如要将某一电缆出线短路容量限制在100MV A以下，所选用限流电抗器的额定电流750A，该电抗器的额定电抗百分数应不小于下列何值？（A）6 （B）5（C）8 （D）10答案：14．某10kV线路经常输送容量为1343kV A，该线路测量仪表用的电流互感器变比宜选用下列哪项数值？（A）50/5 （B）75/5（C）100/5 （D）150/5答案：15．某变电所有110±2×2.5%/10.5kV、25MV A主变压器一台，校验该变压器10.5kV侧回路的计算工作电流应为下列何值？（A）1375 （B）1443（C）1547 （D）1554答案：16．某变电所的10kV母线（不接地系统）装设无间隙氧化锌避雷器，此避雷器应选定下列那组参数？（氧化锌避雷器的额定电压最大持续运行电压）（A）13.2/121kV （B）14/13.2kV（C）15/12kV （D）17/13.2kV答案：17．10kV及以下电缆釆用单根保护管埋地敷设，按规范规定其埋置深度距排水沟底不宜小于下列哪项数值？（A）0.5m （B）0.7m（C）1.0m （D）1.5m答案：18．在爆炸性气体环境1区、2区内，选择绝缘导体和电缆截面时，导体允许载流量不应小于熔断器熔体电流的倍数，下列数值中哪项是正确的？（A）1.00 （B）1.25（C）1.30 （D）1.50答案：19．低压控制电缆在桥架内敷设时，电缆总截面面积与桥架横断面面积之比，按规范规定不应大于下列哪项数值？（A）20% （B）30%（C）40% （D）50%答案：20．某六层中学教学楼，经计算预计雷击次数为0.07次/a，按建筑物的防雷分类属下列哪类防雷建筑物？（A）第一类防雷建筑物（B）笫二类防雷建筑（C）第三类防雷建筑物（D）以上都不是答案：21．当高度在15m及及以上烟囱的防雷引下线采用圆钢时，按规范规定其直径不应小于下列哪项数值？（A）8mm （B）10mm（C）12mm （D）16mm答案：22．粮、棉及易燃物大量集中的露天堆场，宜采取防直击雷措施。

供配电技术习题答案莫岳平 翁双安2012版1---7、电力负荷分级的依据是什么？各级电力负荷对供电电源有什么要求?用电负荷根据对供电可靠性的要求及中断供电在对人身安全、经济损失上造成的影响程度分级。

一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。

双电源供电，必要时增设应急电源。

二级负荷：是断供电，在政治、经济上造成较大损失者。

双电源供电，当负荷较小时可以专线供电。

三级负荷：不属于一、二级的负荷。

对供电电源无特殊要求。

1-11试确定图1-17所示电力系统中各变压器的一次、二次绕组的额定电压。

kV U kV U T NT NT 121,5.10:.2.11==；kV U kV U T NT NT 4.038.01.1,5.10:.2.12≈⨯== kVU kV U T NT NT 5.101005.1,110:.2.13=⨯==；kV U kV U T NT NT 4.038.01.1,10:.2.14≈⨯==2--1用电设备按工作制分哪几类？各有何工作特点？用电设备按工作制分三类：（1）连续工作制，（2）断续周期工作制，（3） 短时工作制连续工作制：是指设备在无规定期限的长时间内恒载的工作制，在恒定负载连续运行到达热稳定状态。

此类设备有通风机、水泵、电动扶梯、照明等。

断续周期工作制：是指设备按一系列相同的工作周期运行，每一周期由一段恒定负载运行时间和一段停机并断电时间组成，但在每一周期内运行的时间较段，不足以使电机到达热稳定状态，且每一周期的起动电流对温升无明显影响。

断续周期工作制的设备用负荷持续率来表征其工作特征。

%100%1000⨯+=⨯=t t t T t εT----工作周期t----工作周期内的工作时间t0----工作周期内的停歇时间（3）短时工作制 ：是指设备在恒定负载下按制定的时间运行，在未到达热稳定前就停机，其停机时间足以让电机温度下降到环境温度。

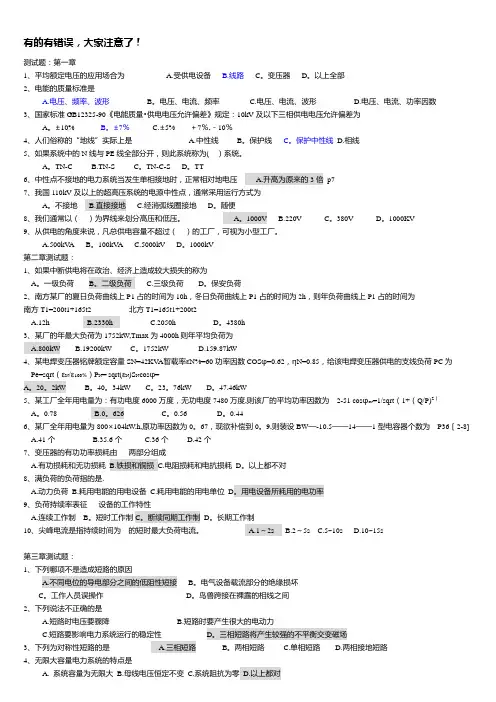

有的有错误，大家注意了！测试题：第一章1、平均额定电压的应用场合为 A.受供电设备 B.线路C。

变压器D。

以上全部2、电能的质量标准是A.电压、频率、波形B。

电压、电流、频率 C.电压、电流、波形 D.电压、电流、功率因数3、国家标准GB12325-90《电能质量•供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为A。

±10%B。

±7％ C.±5%＋7％,－10％4、人们俗称的“地线”实际上是 A.中性线B。

保护线C。

保护中性线D.相线5、如果系统中的N线与PE线全部分开，则此系统称为(）系统。

A。

TN-C B.TN-S C。

TN-C-S D。

TT6、中性点不接地的电力系统当发生单相接地时，正常相对地电压 A.升高为原来的3倍p77、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为A。

不接地 B.直接接地 C.经消弧线圈接地D。

随便8、我们通常以（）为界线来划分高压和低压。

A。

1000V B.220V C。

380V D。

1000KV9、从供电的角度来说，凡总供电容量不超过（）的工厂，可视为小型工厂。

A.500kV A B。

100kV A C.5000kV D。

1000kV第二章测试题：1、如果中断供电将在政治、经济上造成较大损失的称为A。

一级负荷B。

二级负荷 C.三级负荷D。

保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为南方T1=200t1+165t2 北方T1=165t1+200t2A.12hB.2330hC.2050h D。

4380h3、某厂的年最大负荷为1752kW,Tmax为4000h则年平均负荷为A.800kWB.19200kW C。

1752kW D.159.87kW4、某电焊变压器铭牌额定容量SN=42KV A 暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊变压器供电的支线负荷PC为Pe=sqrt（εN/ε100％）P N= sqrt(εN)S N cosφ=A。
