(整理)表面粗糙度Rz于Ra区别

粗糙度、表面粗糙度（Ra/Rz/Ry）
粗糙度、表面粗糙度（Ra/Rz/Ry）的概念
所谓表面粗糙度就是加工表面上具有的较小间距的峰谷所组成的微观几何形状特性。

表面粗糙度一般是由所采用的加工方法和其他因素所形成的，例如加工过程中刀具与零件表面间的摩擦、切削分离时表面层金属的塑性变形以及工艺系统中的高频振动等。

由于加工方法和工件材料的不同，被加工表面留下痕迹的深浅、疏密、形状和纹理都有差别。

表面粗糙度与机械零件的配合性质、耐磨性、疲劳强度、接触刚度、振动和噪声等有密切联系，对机械产品的使用寿命和可靠性有重要影响。

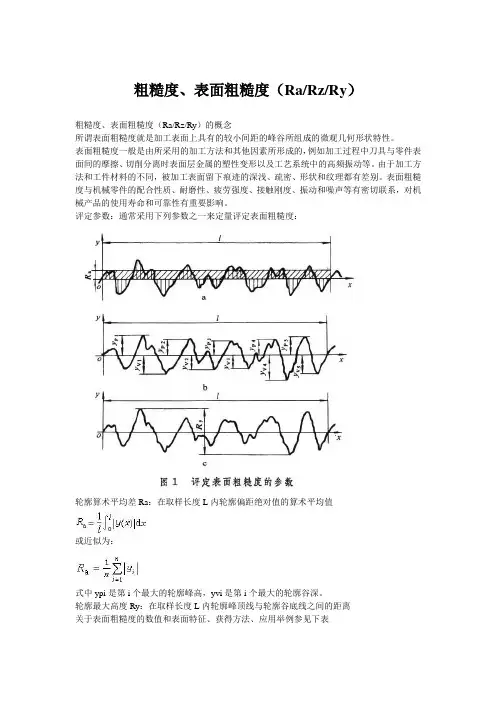

评定参数：通常采用下列参数之一来定量评定表面粗糙度：
轮廓算术平均差Ra：在取样长度L内轮廓偏距绝对值的算术平均值
或近似为：
式中ypi是第i个最大的轮廓峰高，yvi是第i个最大的轮廓谷深。

轮廓最大高度Ry：在取样长度L内轮廓峰顶线与轮廓谷底线之间的距离
关于表面粗糙度的数值和表面特征、获得方法、应用举例参见下表
用电子仪器或光学仪器测量出Ra、Rz和Ry的数值即可定量评定表面粗糙度。

在实际生产中，经常凭人的视觉和触感并用样块与被加工表面相比较来鉴定其粗糙度。

标准方法：在零件图上用符号标注加工表面的特征。

为基本符号，单独使用这一符号是没有意义的，加注参数值时表示表面可用任何方法获得。

表面光洁度：表面粗糙度的另一称法。

表面光洁度是按人的视觉观点提出来的，而表面粗糙度是按表面微观几何形状的实际提出来的。

在表面粗糙度国际标准GB3505-83颁布后，表面光洁度已改为表面。

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。

2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。

3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。

在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。

因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。

但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。

评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。

但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。

评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。

Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。

RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。

因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。

表面粗糙度高度参数共有三个: (1)轮廓算术平均偏差Ra 在取样长度l内，轮廓偏距绝对值的算术平均值。 (2)微观不平度十点高度Rz 在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。 (3)轮廓最大高度Ry 在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
Ra 轮廓算术平均偏差：在取样长度内，轮廓偏距绝对值的算术平均值 ；
Rz 微观不平度十点高度：在取样长度内最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和 ；
Ry 轮廓最大高度：在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离；
3种都是用来表示表面粗糙度的。具体关系不好说明...Ra是最主要的评定参数，Rz一般只用来表示比较短小的表面。Ry基本不单独

一、概述超精密车削镍层模仁光学表面的RA和RZ指标是评价工件表面质量的重要参数。

超精密车削技术是一种能够达到微纳级精度的高精密加工技术，镍层模仁则是一种常用的光学元件材料。

研究超精密车削对镍层模仁光学表面RA和RZ标准的影响对于提高镍层模仁的加工质量具有重要意义。

二、超精密车削技术的原理超精密车削是一种利用车床进行极其精密加工的技术，其原理是通过使用高速旋转的刀具，将工件表面经过数次切削，使其表面得到极高精度和光洁度的加工方法。

三、镍层模仁光学表面RA和RZ的概念RA值是表面粗糙度的平均值，用于表征加工后的表面光洁度；RZ 值是表面最大高度和最大谷深之间的垂直距离的平均值，更能反映表面的不平整程度。

四、超精密车削对镍层模仁光学表面RA和RZ的影响1. 优势：超精密车削技术能够显著降低镍层模仁的表面粗糙度，对提高光学元件的光学性能是非常有利的；2. 挑战：在超精密车削过程中，镍层模仁的表面质量容易受到各种因素的影响，从而对RA和RZ值产生一定的波动。

五、超精密车削下的镍层模仁光学表面RA和RZ的标准1. 国际标准：国际上对于镍层模仁光学表面RA和RZ的标准设立了一定的要求，主要是为了确保工件的核心光学指标得到满足；2. 制定标准的影响因素：超精密车削对镍层模仁光学表面RA和RZ 标准的影响主要受到刀具材料、车削参数的选取以及切削润滑方式等多种因素的影响。

六、未来工作展望超精密车削镍层模仁光学表面RA和RZ标准的研究对于提高镍层模仁的加工质量具有重要意义。

未来的工作可以从优化车削工艺、探索更合适的刀具材料以及研究新型的切削润滑方式等方面展开，以进一步提高镍层模仁光学表面的RA和RZ值，并为其应用提供技术支持。

七、结论总体而言，超精密车削对镍层模仁光学表面RA和RZ标准的研究，对于提高镍层模仁的加工质量和扩大其应用范围具有重要意义。

在实际的加工生产中，需要充分考虑超精密车削技术对镍层模仁光学表面RA和RZ值的影响，并制定相应的工艺控制方法，以确保工件表面质量的稳定性和一致性。
