-6000 开机程序将厂内墙上主电源开启将AVR电源ON绿色键两个按下(若台电跳後,从开机时也须确认)将机台电控箱中UPS电源拨至Ｉ位置机台总开关至”1”位置(ON)此时CNC3000及CNC61开始起动直至标准画面出现.按”RESET”键,以启动机台直至红色灯恒亮为止.(闪烁表示动作中)。
按”归零”键,直至此键不再闪烁,而成绿色键.且标准画面100%亮。
2.呼叫程式a)呼叫使用之生产程式料号b)按?‘’F12’’键於编辑视窗内键入ED,或於标准画面按”part-program→files→open”输入档案名称并选择来源磁碟(硬碟、网路、软碟、随身碟)以完成程式呼叫。
同时核对钻针尺寸及参数设定（Posalux最多编号至T154）c)按?‘’F12’’键於编辑视窗内键入“PLOT”确认程式无误，并确认程式落於工作区内。
为参考PIN之位置3.系统参数按?‘’F12’’键,键入’’SP’’或於标准画面按後,出现如下画面:a)AXIS（轴向）设定:1.修改Z轴之RE,ZE值【ZE值（下钻深度）设定不可超过30.5mm】RE值设定注意不可低於总叠板高度(垫板、机板、铝板、Template…)2.机台工作原点生产双面板时（使用3.175mm PIN）与多层板使用Template 之XH、YH值设定如上图。
多层板设PIN时需调整XZ、YZ值使钻孔程式落入工作区间中（按F12後输入PLOT确认）。
Xo、Yo为程式原点，此原点座标会累加(XH,YH)以及(XZ、YZ)。
XSo H、YSo H为胀缩功能原点，此原点座标会累加(XH,YH)、(XZ、YZ)以及(Xo、Yo)。
X%、Y%为胀缩百分比：范围限制98% ~ 102%。
3.设定安全快速钻孔范围（开启快钻功能时）b)FORMAT（格式）设定：此设定勿任意变更！！可设定Posalux、Excellon 1、Excellon 2及S&M格式；公、英制之点数位置及前读、後读方式；TOOL及REPEAT之格式。
![[管理信息化OA自动化]PS6000数字化变电站自动化系统说明书V301D](https://img.taocdn.com/s1/m/6061f2b57e21af45b207a801.png)
{管理信息化OA自动化}PS6000数字化变电站自动化系统说明书V301DPS6000＋数字化变电站自动化系统产品简介3.01D版国电南京自动化股份有限公司2008年12月版本声明●本说明书适用于PS6000+数字化变电站系统整体介绍说明。
●本说明书包含数字化技术内容介绍、推荐方案介绍与数字化产品介绍。
●本说明书适用于PS6000+数字化变电站系统整体介绍与数字化变电站配置方案介绍。
产品说明书版本修改记录表10,,,,9,,,,8,,,,7,,,,6,,,,5,,,,4,,,,3,,,,2,V3.01D,增加网络拓扑介绍;并完善了V2.02D版本的一些说明,,2008/111,V2.02D,PS6000+数字化变电站系统说明书初稿。
,,2007/05序号,说明书版本号,修改摘要,软件版本号,修改日期*技术支持电话：（025）0传真：（025）1*本说明书可能会被修改，请注意核对实际产品与说明书是否相符*国电南自技术部监制目录版本声明1 数字化变电站概述11.1背景11.2数字化变电站定义11.3数字化变电站特点11.4数字化变电站的优势22 PS 6000+数字化变电站自动化系统简介4 2.1系统特点42.2系统架构42.3PS6000＋典型系统方案62.4设备简介112.5系统演示122.6PS6000＋系统典型应用方案142.7PS6000＋主要设备型号列表213 产品说明223.1PS6000+自动化系统（监控）223.2PSX600U通信服务器253.3VSCL61850配置工具273.4PSL600U系列线路保护装置273.5PSL621U系列高压线路保护测控装置34 3.6PSL630U断路器保护装置383.7PSB681U母线保护装置423.8PST671U变压器保护装置463.9PSC641U电容器保护测控装置503.10PSL641U线路保护测控装置543.11PSL642U线路保护测控装置583.12PSP641U备用电源自投装置623.13PST642U变压器保护测控装置663.14PSR660U系列综合测控装置70 3.15PSIU600系列智能终端743.16PSW618智能工业以太网交换机781数字化变电站概述1.1背景随着嵌入式系统及通信技术的飞速发展，目前基于32位微处理器和以太网通信的变电站自动化系统已被普遍采用。

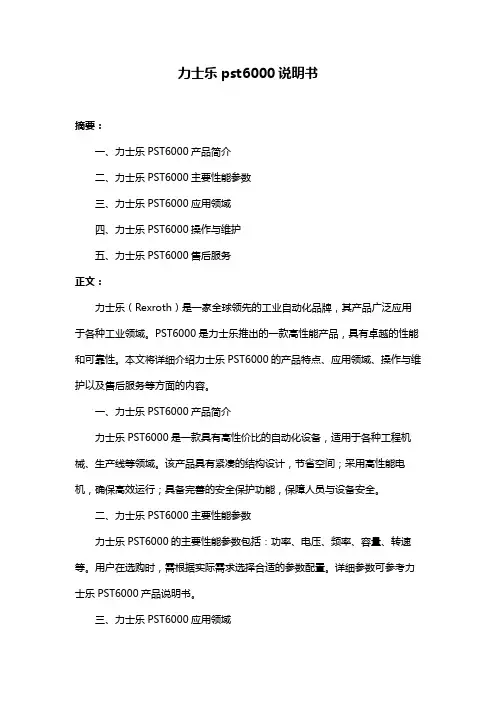

力士乐pst6000说明书摘要：一、力士乐PST6000产品简介二、力士乐PST6000主要性能参数三、力士乐PST6000应用领域四、力士乐PST6000操作与维护五、力士乐PST6000售后服务正文：力士乐（Rexroth）是一家全球领先的工业自动化品牌，其产品广泛应用于各种工业领域。
PST6000是力士乐推出的一款高性能产品，具有卓越的性能和可靠性。
本文将详细介绍力士乐PST6000的产品特点、应用领域、操作与维护以及售后服务等方面的内容。
一、力士乐PST6000产品简介力士乐PST6000是一款具有高性价比的自动化设备，适用于各种工程机械、生产线等领域。
该产品具有紧凑的结构设计，节省空间；采用高性能电机，确保高效运行；具备完善的安全保护功能，保障人员与设备安全。
二、力士乐PST6000主要性能参数力士乐PST6000的主要性能参数包括：功率、电压、频率、容量、转速等。
用户在选购时，需根据实际需求选择合适的参数配置。
详细参数可参考力士乐PST6000产品说明书。
三、力士乐PST6000应用领域力士乐PST6000广泛应用于以下领域：1.工程机械：如混凝土搅拌车、泵车等；2.生产线：如装配线、输送线等；3.冶金、矿山：如提升机、破碎机等；4.环保设备：如垃圾处理、污水处理等；5.石油、化工：如泵、压缩机等。
四、力士乐PST6000操作与维护1.操作：操作人员需熟悉力士乐PST6000的控制系统及操作方法，按照设备使用说明书进行正确操作。
2.维护：定期对力士乐PST6000进行检修，检查电机、减速器等关键部件的磨损情况，及时更换磨损部件。
同时，保持设备清洁，避免进水、灰尘等影响设备性能。
五、力士乐PST6000售后服务力士乐为您提供全面的售后服务，包括：1.技术支持：专业技术团队为您解答设备使用过程中遇到的问题；2.配件供应：原厂配件，保证质量；3.维修服务：专业维修团队，确保设备及时恢复正常运行；4.定期巡检：定期对设备进行巡检，预防故障发生。
JOYO-J集控防误系统+PS6000+自动化系统操作规程JOYO-J集控防误系统+PS6000+自动化系统操作规程1 范围本规程适用西南管道公司中贵天然气管道江津站JOYO-J集控防误操作系统+PS6000+自动化系统的操作和维护。
2 规范性引用文件2.1 PS 6000+自动化系统使用说明书2.2 JOYO-J集控防误操作系统说明书2.3 Q/SY GD 0206 油气管道电气设备运行规范3 术语和定义3.1 Ubuntu （乌班图）PS6000+采用的是Ubuntu操作系统，Ubuntu是基于linux的免费开源桌面PC操作系统，江津站使用的是12.04 LTS桌面版。
3.2五防防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)；防止带接地线(接地开关)合断路器(隔离开关)；防止误入带电间隔。
3.3电脑钥匙电脑钥匙是防误操作系统的智能钥匙，具有接受操作票，现场锁具确认、解锁和操作票回传的钥匙。
3.4万能钥匙万能钥匙是一种机械钥匙，发生紧急情况或五防系统失灵现场需要解锁操作时，操作人员可用万能钥匙直接打开现场锁具进行操作。
3.5开关、刀闸的操作术语拉开、合上、检查在开位、检查在合位；3.6其它操作术语检查表计指示正确、验明确无电压、装设接地线、拆除接地线、启用保护、停用保护、并列、解列等。
4 一般要求4.1操作人员应持有特种作业操作证（高压电工），经地方电力调度培训，考试合格；4.2操作人员熟悉GB26860《电力安全操作规程(变电所和发电厂部分）》，熟悉变电所一次主接线图；4.3操作人员经过PS6000+、JOYO-J系统操作培训，能熟练使用Ubuntu、Windos7操作系统，具有操作权限，熟悉本规程；4.4操作维护至少应由两人进行，一人操作，一人监护；4.5环境要求：室温10～30℃，相对湿度小于85%。
5 运行操作5.1操作前检查和准备5.1.1检查自动化系统和防误系统电源供电正常；5.1.2检查JOYO-J集控防误系统和PS6000+自动化系统安装、调试完成，桌面生成启动图标、已运行正常，通讯正常；5.1.3检查防误电脑钥匙和适配器工作正常；5.1.4接受调度令或提前向地方电力调度申请，确认倒闸操作时间和任务，并记录；5.1.5提前填写纸质倒闸操作票，并经值班负责人审核无误。
国电南自PS6000＋数字化变电站自动化系统2.01D版国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDV2.01D版本声明PS6000+数字化变电站系统适应于常规变电站和数字化变电站，本版本为突出数字化变电站应用的内容，略去了常规变电站应用的内容，另外加入了数字化变电站的概述。
* 技术支持电话：（025）83537220传真：（025）83537201目录1. 数字化变电站概述 (1)1.1. 背景 (1)1.2. 数字化变电站定义 (2)1.3. 数字化变电站特点 (2)1.4. 数字化变电站的优势 (3)2. PS 6000+数字化变电站自动化系统简介 (6)2.1. 系统特点 (6)2.2. 系统架构 (7)2.3. 设备简介 (9)2.4. 系统演示 (12)2.5. PS6000＋系统典型应用方案 (15)3. 产品说明 (24)3.1. PS 6000+自动化系统（监控） (24)3.2. PSX 600U通信服务器 (30)3.3. VSCL 61850配置工具 (33)3.4. PSL 600UF系列线路保护装置 (34)3.5. PSL 621UF系列高压线路保护测控装置 (43)3.6. PSL 630UF断路器保护装置 (49)3.7. PSB 681UF母线保护装置 (55)3.8. PST 671UF变压器保护装置 (61)3.9. PSC 641UF电容器保护测控装置 (67)3.10. PSL 641UF线路保护测控装置 (73)3.11. PSL 642UF线路保护测控装置 (79)3.12. PSP 641UF备用电源自投装置 (85)3.13. PST 642UF变压器保护测控装置 (91)3.14. PSR 660UF系列综合测控装置 (97)3.15. PSIU 600系列智能终端 (103)3.16. PSW 618智能工业以太网交换机 (109)1.数字化变电站概述1.1. 背景随着嵌入式系统及通信技术的飞速发展，目前基于32位微处理器和以太网通信的变电站自动化系统已被普遍采用。
PS 6000+ 自动化系统 用户操作手册
国电南京自动化股份有限公司 GUODIAN NANJING AUTOMATION CO. ， LTD. PS 6000＋
自动化系统
用户操作手册
国电南京自动化有限公司 2009年 12月1日
* 本说明书可能会被修改，请注意最新版本资料
* 200 年 月 第 版 第 次印刷 版本声明 本说明书适用于 PS 6000+自动化系统版本 1.软件
软件版本 2 .硬件
产品说明书版本修改记录表
10 9
8 7
6 5
4 3 针对V1_0 patch2 修订说明书
2 针对V1_0 patchi修订说明书 1 初始版本
序号 说明书版本号 修改摘要 软件版本 号 修改日期
*技术支持 电话：（025）
传真：（025） 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符 * 2009 年 10 月 第 3 版 第 1 次印刷
* 国电南自技术部监制 目录
版本声明 1 启动控制台 ........................................
启动方法 ......................................... 启动进程 ......................................... 用户管理 ......................................... 退出进程 ......................................... 2 实时进程 ..........................................
实时库服务进程 ...................................... 103 规约进程 . ............................. 在线系统 ......................................... 告警显示窗 ....................................... 用户管理 ......................................... 计算服务 ......................................... 历史服务 ......................................... 保护设备管理 ........................................ 曲线 .......................................... 实时库浏览 ....................................... 3 高级应用 ..........................................
拓扑分析 ......................................... 事故追忆 ......................................... 4 报表浏览器 ........................................
报表浏览器菜单项 ...................................... 报表打印 ......................................... 5 故障录波分析软件 .......................................
使用界面整体介绍 ...................................... 菜单 ..........................................
错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 错误 ! 未定义书签。 1 启动控制台
PS 6000+自动化系统的进程都集中在控制台，用户可以通过控制台启动或停止各进程。
启动方法 方法一：单击电脑桌面上的控制台图标 方法二：打开终端，输入命令： $cd $CPS_ENV/bin $./console 控制台启动后界面如图 1 所示：
图 1 启动进程 控制台把进程分为三类，分别是配置工具、功能配置和实时进程。每类对应一个按钮，点击按钮，弹 出下拉框，列出该分类下的常用进程，选中即可启动对应进程。 点击配置工具，弹出下拉框，如图 2 所示：
图 2 点击功能配置，弹出下拉框，如图 3 所示：
图 3 点击实时进程，弹出下拉框，如图 4 所示：
图 4 控制台界面右侧有三个按钮，功能如下： 启动服务：单击按钮，启动进程管理服务中的所有进程 结束服务：单击按钮，停止进程管理服务中的所有进程 查看服务：单击按钮，打开进程管理服务窗口，如图 5 所示： 用户可以勾选单个或多个复选框， 有选择的对进程进行操作， 包括启动服务、 停止服务、 重新启动等。 通过列表中的“状态” 、“心跳‘等字段可以知道各个进程的运行情况。
用户管理 1.3.1 用户登录
控制台界面右端是用户管理按钮，点击弹出窗口，如图 6 所示：
图 6 点击登录按钮，弹出登录窗口，如图 7 所示。点击新用户下拉框，选择用户，输入密码，点击“确定” 即可以新用户登录进去。点击图 6 中的“登出”按钮可以注销当前用户。
图 7 1.3.2 高级选项
点击图 6 中的“高级”按钮，如图 8 所示：
图 8 显示的两个高级选项窗口分别列出的是当前用户的操作权限和责任区。 1.1.3 修改密码
点击图 6 中的“密码”按钮，弹出“更改密码”窗口，如图 9 所示：
图 9 分别输入旧密码和新密码并确认，点击“确定”后，密码即修改生效，系统超级用户的密码不可以修 改。 退出进程 单击控制台界面右端关闭按钮，弹出密码校验框，输入用户名和密码就可以退出进程管理器。 2 实时进程
实时库服务进程 实时库服务进程是一个后台进程，必须首先启动实时库，其它实时进程才能正常启动。 103 规约进程
103 规约进程用于查看后台和装置之间通讯的报文，运行窗口如图 10 所示：
图 10 在线系统 PS 6000+自动化系统在线运行软件不仅实现了电力系统的整体综合监控，而且为调度人员和值班人员 提供了操作平台，具有很好
的实时性、可靠性、安全性和易操作性。在线运行时用户可以通过点击操作点 进行画面切换，以便浏览不同的画面。如果画面太大，不能在当前窗口完全显示，可以使用键盘上的7、 键移动画面。通过各种接线图可以查看变电站当前的运行状态。 2.3.1 主窗口
在线系统进程启动后主窗口如图 11 所示：
图 11 下面详细介绍界面上的工具栏及右键菜单中各按钮的含义和使用方法。 2.3.2 导航图 当画面的缩放比例让画面不能百分之百所见即需要拖曳滚动条时，在线系统的右下角有一个按钮，如
图 12 所示。点击后即可打开导航图，也在右下角位置，如图 13 所示。导航图的灰色色块标明的是当前屏 幕所见部分，用鼠标移动可以改变当前显示部分
图 12
图 13 2.3.3 工具栏
工具栏位于界面上方，用户将鼠标移至每个按钮上会显示对应的注释。 图14
退出 单击“退出”按钮退出在线系统 刷新 单击“刷新”按钮刷新当前打开的画面 重载 单击“重载”按钮重新加载画面信息 打印 单击“打印”按钮弹出“打印对话框” ，如图14所示：
图15 用户在安装操作系统时必须正确设置了打印机，该操作才能正常完成。 设置项 打印机：从下拉列表中选择打印机名称 单击“属性”按钮设置打印机属性 选中“打印到文件”将打印的内容保存到指定路径 打印范围：设置打印的页面范围 纸张格式：设置纸张方向和大小 拷贝：设置打印副本 其他：设置是否彩色打印或双面打印 快照 单击“快照”按钮可以对当前屏幕进行抓屏，并弹出保存画面快照窗口，如图 16所示：
图16 画面控制 三个按钮分别表示是“上一幅画面” 、“下一幅画面”、“根画面”，点击可以进行画面切换，控制当前 窗口画面显示。 画面列表 点击“画面列表”按钮，从下拉列表中选择所需显示的画面。 缩放比例 点击“缩放比例”按钮，从下拉列表中选择合适的比例对画面进行缩放。放大后的画面可以通过鼠标 左键或键盘上的进行拖曳。 画面状态
