振动疲劳分析流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!振动疲劳分析流程一、项目启动阶段。
在开展振动疲劳分析之前,首先要明确项目的目标和需求。

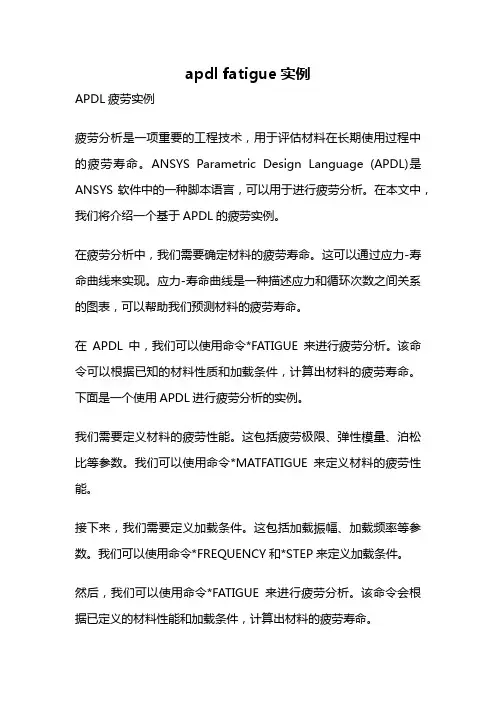

apdl fatigue实例APDL疲劳实例疲劳分析是一项重要的工程技术,用于评估材料在长期使用过程中的疲劳寿命。
ANSYS Parametric Design Language (APDL)是ANSYS软件中的一种脚本语言,可以用于进行疲劳分析。
在本文中,我们将介绍一个基于APDL的疲劳实例。
在疲劳分析中,我们需要确定材料的疲劳寿命。
这可以通过应力-寿命曲线来实现。
应力-寿命曲线是一种描述应力和循环次数之间关系的图表,可以帮助我们预测材料的疲劳寿命。
在APDL中,我们可以使用命令*FATIGUE来进行疲劳分析。
该命令可以根据已知的材料性质和加载条件,计算出材料的疲劳寿命。
下面是一个使用APDL进行疲劳分析的实例。
我们需要定义材料的疲劳性能。
这包括疲劳极限、弹性模量、泊松比等参数。
我们可以使用命令*MATFATIGUE来定义材料的疲劳性能。
接下来,我们需要定义加载条件。
这包括加载振幅、加载频率等参数。
我们可以使用命令*FREQUENCY和*STEP来定义加载条件。
然后,我们可以使用命令*FATIGUE来进行疲劳分析。
该命令会根据已定义的材料性能和加载条件,计算出材料的疲劳寿命。
在疲劳分析完成后,我们可以使用命令*POST26来进行结果后处理。
该命令可以生成疲劳寿命曲线和其他相关结果。
我们可以使用命令*PLNSOL来绘制疲劳寿命曲线。
除了上述命令,APDL还提供了其他一些命令,用于进行疲劳分析。
例如,我们可以使用命令*GET进行结果提取,使用命令*SMAT进行材料选择,使用命令*REPEAT进行循环分析等。
疲劳分析是一项复杂的工程任务,需要深入的材料知识和分析技能。
使用APDL进行疲劳分析可以提高效率和准确性。
通过合理的参数设置和分析方法,我们可以得到准确的疲劳寿命预测结果,从而指导工程设计和材料选择。
APDL提供了一种强大的工具,可以用于进行疲劳分析。
通过合理的参数设置和分析方法,我们可以使用APDL计算材料的疲劳寿命,从而指导工程实践。

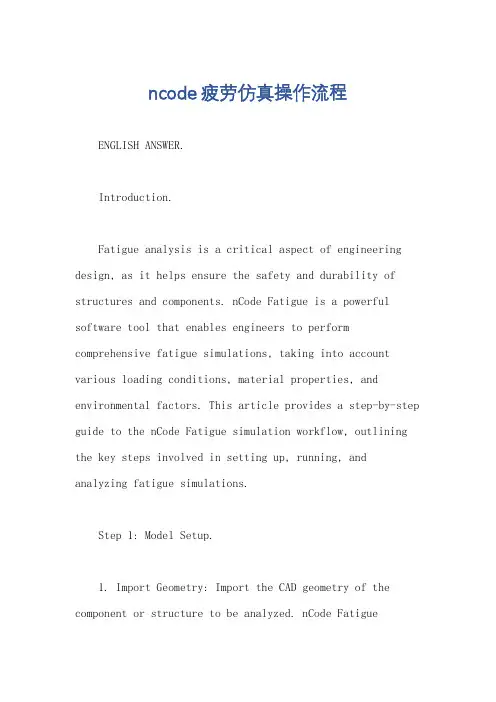

ncode疲劳仿真操作流程ENGLISH ANSWER.Introduction.Fatigue analysis is a critical aspect of engineering design, as it helps ensure the safety and durability of structures and components. nCode Fatigue is a powerful software tool that enables engineers to perform comprehensive fatigue simulations, taking into account various loading conditions, material properties, and environmental factors. This article provides a step-by-step guide to the nCode Fatigue simulation workflow, outlining the key steps involved in setting up, running, and analyzing fatigue simulations.Step 1: Model Setup.1. Import Geometry: Import the CAD geometry of the component or structure to be analyzed. nCode Fatiguesupports various CAD formats, including STEP, IGES, and Parasolid.2. Define Material Properties: Specify the material properties relevant to fatigue analysis, such as Young's modulus, Poisson's ratio, and fatigue strength coefficients.3. Create Load Cases: Define the loading conditionsthat the component will experience during its service life. Load cases can include static, dynamic, and environmental loads.4. Mesh the Model: Generate a mesh of the model using finite element analysis (FEA) techniques. The mesh density and element type should be carefully chosen to ensure accurate results.Step 2: Simulation Setup.1. Select Fatigue Criteria: Choose the fatigue criteria to be used in the simulation, such as the Goodman, Soderberg, or SWT criteria.2. Define Stress Concentration Factors: Identify any stress concentration areas in the model and apply appropriate stress concentration factors to account for their effects on fatigue life.3. Set Simulation Parameters: Specify the simulation parameters, including the number of cycles, time step, and convergence criteria.Step 3: Simulation Execution.1. Run the Simulation: Start the fatigue simulation and monitor its progress. nCode Fatigue utilizes advanced numerical algorithms to solve the fatigue equations and calculate fatigue damage accumulation.2. Monitor Results: Observe the simulation results in real-time, including the distribution of fatigue damage, stress, and strain.Step 4: Post-Processing.1. Analyze Fatigue Damage: Review the fatigue damage results and identify critical areas of the model that are prone to failure.2. Plot Damage Contours: Generate contour plots to visualize the distribution of fatigue damage throughout the model.3. Create Fatigue Life Estimates: Use the simulation results to estimate the fatigue life of the component under different loading conditions.Conclusion.By following these steps, engineers can leverage nCode Fatigue to perform comprehensive fatigue simulations, providing valuable insights into the fatigue behavior of their designs. This enables them to optimize designs for improved durability and safety, ensuring the reliability of their products in real-world applications.CHINESE ANSWER.简介。
ANSYSWORKBENCH疲劳分析指南第一章简介1.1 疲劳概述结构失效的一个常见原因是疲劳,其造成破坏与重复加载有关。
疲劳通常分为两类:高周疲劳是当载荷的循环(重复)次数高(如1e4 -1e9)的情况下产生的。
因此,应力通常比材料的极限强度低,应力疲劳(Stress-based)用于高周疲劳;低周疲劳是在循环次数相对较低时发生的。
塑性变形常常伴随低周疲劳,其阐明了短疲劳寿命。
一般认为应变疲劳(strain-based)应该用于低周疲劳计算。
在设计仿真中,疲劳模块拓展程序(Fatigue Module add-on)采用的是基于应力疲劳(stress-based)理论,它适用于高周疲劳。
接下来,我们将对基于应力疲劳理论的处理方法进行讨论。
1.2 恒定振幅载荷在前面曾提到,疲劳是由于重复加载引起:当最大和最小的应力水平恒定时,称为恒定振幅载荷,我们将针对这种最简单的形式,首先进行讨论。
否则,则称为变化振幅或非恒定振幅载荷。
1.3 成比例载荷载荷可以是比例载荷,也可以非比例载荷:比例载荷,是指主应力的比例是恒定的,并且主应力的削减不随时间变化,这实质意味着由于载荷的增加或反作用的造成的响应很容易得到计算。
相反,非比例载荷没有隐含各应力之间相互的关系,典型情况包括:σ1/σ2=constant在两个不同载荷工况间的交替变化;交变载荷叠加在静载荷上;非线性边界条件。
1.4 应力定义考虑在最大最小应力值σ和σ作用下的比例载荷、恒定振幅的情况:应力范围Δσ定义为(σ-σ)平均应力σ定义为(σ+σ)/2应力幅或交变应力σa是Δσ/2应力比R是σ/σ当施加的是大小相等且方向相反的载荷时,发生的是对称循环载荷。
这就是σm=0,R=-1的情况。
当施加载荷后又撤除该载荷,将发生脉动循环载荷。
这就是σ=σ/2,R=0的情况。
1.5 应力-寿命曲线载荷与疲劳失效的关系,采用的是应力-寿命曲线或S-N曲线来表示:(1)若某一部件在承受循环载荷, 经过一定的循环次数后,该部件裂纹或破坏将会发展,而且有可能导致失效;(2)如果同个部件作用在更高的载荷下,导致失效的载荷循环次数将减少;(3)应力-寿命曲线或S-N曲线,展示出应力幅与失效循环次数的关系。
疲劳载荷及分析理论疲劳载荷谱(fatigue load spectrum)是建立疲劳设计方法的基础。
根据研究对象的不同,施加在对象上的疲劳载荷也是不同的,所以在应用时要依据某种统计分析方法和理论进行分析。
1 疲劳载荷谱1.1 疲劳载荷谱及其编谱载荷分为静载荷和动载荷两大类。
动载荷又分为周期载荷、非周期载荷和冲击载荷。
周期载荷和非周期载荷可统称为疲劳载荷。
在很多情况下,作用在结构或机械上的载荷是随时间变化的,这种加载过程称为载荷—时间历程。
由于随机载荷的不确定性,这种谱无法直接使用,必须对其进行统计处理。
处理后的载荷—时间—历程称为载荷谱。
载荷谱是具有统计特性的图形,它能本质地反映零件的载荷变化情况[]。
为了估算结构的使用寿命和进行疲劳可靠性分析,以及为最后设计阶段所必需的全尺寸结构和零部件疲劳试验,都必须有反映真实工作状态的疲劳载荷谱。
实测的应力—时间历程包含了外加载荷和结构的动态响应的影响,它不仅受结构系统的影响,而且也受应力—时间历程的观测部位的影响。
将实测的载荷—时间历程处理成具有代表性的典型载荷谱的过程称为编谱。
编谱的重要一环,是用统计理论来处理所获得的实测子样[]。
1.2 统计分析方法对于随机载荷,统计分析方法主要有两类:计数法和功率谱法[]。
由于产生疲劳损伤的主要原因是循环次数和应力幅值,因此在编谱时首先必须遵循某一等效损伤原则,将随机的应力—时间历程简化为一系列不同幅值的全循环和半循环,这一简化的过程叫做计数法。
功率谱法是借助富氏变换,将连续变化的随机载荷分解为无限多个具有各种频率的简单变化,得出功率谱密度函数。
在抗疲劳设计中广泛使用计数法。
目前,已有的计算法有十余种之多,同一应力—时间历程用不同计数法编制出的载荷谱有时会差别很大。
当然,按照这些载荷谱来进行寿命估算或试验,也会给出不同的结果。
从统计观点上看,计数法大体分为两类:单参数法和双参数法[]。
所谓单参数法是指只考虑应力循环中的一个变量,例如,峰谷值、变程(相邻的峰值与谷值之差),而双参数法则同时考虑两个变量。
