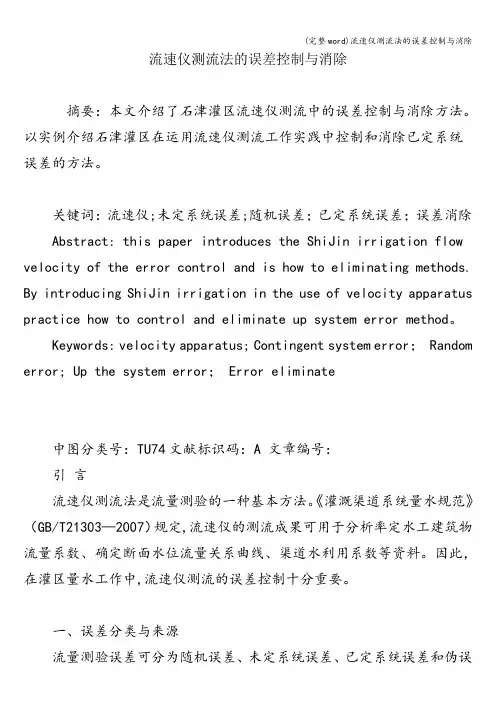

流速仪测流法的误差控制与消除摘要：本文介绍了石津灌区流速仪测流中的误差控制与消除方法。
以实例介绍石津灌区在运用流速仪测流工作实践中控制和消除已定系统误差的方法。
关键词：流速仪;未定系统误差;随机误差；已定系统误差；误差消除Abstract: this paper introduces the ShiJin irrigation flow velocity of the error control and is how to eliminating methods. By introducing ShiJin irrigation in the use of velocity apparatus practice how to control and eliminate up system error method。
Keywords: velocity apparatus; Contingent system error； Random error; Up the system error； Error eliminate中图分类号：TU74文献标识码：A 文章编号：引言流速仪测流法是流量测验的一种基本方法。
《灌溉渠道系统量水规范》（GB/T21303—2007）规定,流速仪的测流成果可用于分析率定水工建筑物流量系数、确定断面水位流量关系曲线、渠道水利用系数等资料。
因此，在灌区量水工作中,流速仪测流的误差控制十分重要。
一、误差分类与来源流量测验误差可分为随机误差、未定系统误差、已定系统误差和伪误差。
随机误差呈正态分布，采用置信水平95％的随机不确定度描述。
未定系统误差，应采用置信水平不低于95%的系统不确定度描述。
已定系统误差应进行修正。
含有伪误差的测量成果必须剔除。
流速仪法的测验误差来源于测验过程的各个环节。
其误差包括：(1）、测深误差和测宽误差。
是由观测的随机误差和仪器本身所造成的未定系统误差组成；（2）、流速仪检定误差。
中国灌区协会“全国灌区量水技术研讨班”教材流速仪测流法及水工建筑物量水率定郭宗信河北省石津灌区管理局第一章流速仪测流法第一节流速仪测流的基本方法与测线布设流速仪测量河渠流量是利用面积～流速法，即用流速仪分别测出若干部分面积的垂直于过水断面的部分平均流速，然后乘以部分过水面积，求得部分流量，再计算其代数和得出断面流量。
从水力学的紊流理论和流速分布理论可知，每条垂线上不同位置的流速大小不一，而且同一个点的流速具有脉动现象。
所以用流速仪测量流速，一般要测算出点流速的时间平均值和流速断面的空间平均值。
即通常说的测点时均流速、垂线平均流速和部分平均流速。
（一）基本方法流速仪测流，在不同情况或要求下，可采用不同的方法。
其基本方法，根据精度及操作繁简的差别分为精测法、常测法和简测法。
1.精测法：精测法是在断面上用较多的垂线，在垂线上用较多的测点，而且测点流速要用消除脉动影响的测量方法。
用以研究各级水位下测流断面的水流规律，为精简测流工作提供依据。
2.常测法：常测法是在保证一定精度的前提下，在较少的垂线、测点上测速的一种方法。
此法一般以精测资料为依据，经过精简分析，精度达到要求时，即可作为经常性的测流方法。
3.简测法：在保证一定精度的前提下，经过精简分析，用尽可能少的垂线、测点测速的方法叫简测法。
在水流平缓，断面稳定的渠道上可选用单线法。
（二）测线布设测流断面上测深、测速垂线的数目和位置，直接影响过水断面积和部分平均流速测量精度。
因此在拟订测线布设方案时要进行周密的调查研究。
国际标准规定，在比较规则整齐的渠床断面上，任意两条测深垂线的间距，一般不大于渠宽的1/5，在形状不规则的断面上其间距不得大于渠宽的1/20。
测深垂线应分布均匀，能控制渠床变化的主要转折点。
一般渠岸坡脚处、水深最大点、渠底起伏转折点等都应设置测深垂线。
测速垂线的数目与过水断面的宽深比有关。
精测法的测速垂线数目与宽深比的关系式为：BN0=2D式中：N0——测速垂线数目；B——水面宽；D——断面平均水深。

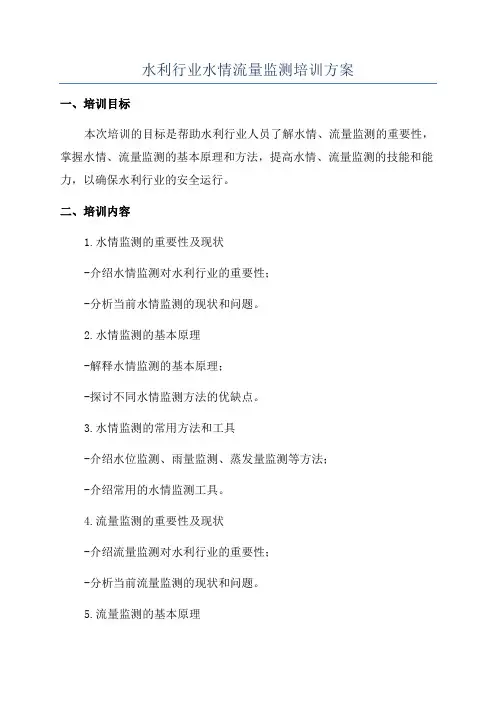

水利行业水情流量监测培训方案一、培训目标本次培训的目标是帮助水利行业人员了解水情、流量监测的重要性，掌握水情、流量监测的基本原理和方法，提高水情、流量监测的技能和能力，以确保水利行业的安全运行。
二、培训内容1.水情监测的重要性及现状-介绍水情监测对水利行业的重要性；-分析当前水情监测的现状和问题。
2.水情监测的基本原理-解释水情监测的基本原理；-探讨不同水情监测方法的优缺点。
3.水情监测的常用方法和工具-介绍水位监测、雨量监测、蒸发量监测等方法；-介绍常用的水情监测工具。
4.流量监测的重要性及现状-介绍流量监测对水利行业的重要性；-分析当前流量监测的现状和问题。
5.流量监测的基本原理-解释流量监测的基本原理；-探讨不同流量监测方法的优缺点。
6.流量监测的常用方法和工具-介绍流速测量、水位流量关系法、泄流量计算法等方法；-介绍常用的流量监测工具。
7.水情、流量监测数据的分析和处理-培训如何进行水情、流量监测数据的分析和处理；-介绍常用的数据分析和处理工具。
8.监测设备的安装与维护-介绍水情、流量监测设备的安装和维护；-培训如何定期检查和维护监测设备。
三、培训方法1.理论讲授：通过讲授水情、流量监测的基本原理和方法，帮助参训人员全面了解水情、流量监测的重要性及其应用。
2.案例分析：选取一些实际的水情、流量监测案例进行分析和讨论，培训参训人员分析问题并寻找解决方法。
3.模拟操作：设置实际的监测设备，让参训人员亲自进行操作，熟悉水情、流量监测设备的使用方法。
4.实地考察：组织参训人员实地考察水情、流量监测设备的安装和维护情况，加深对实际情况的了解。
四、培训时间和地点1.培训时间：本次培训计划为期3天，每天8小时，共计24小时。
2.培训地点：根据参训人员所在地选择合适的培训场所，可以选择空间宽敞、设施齐全的会议室或培训中心。
五、培训评估与考核1.培训评估：通过参训人员的培训反馈、问卷调查等方式进行培训评估，了解培训效果。

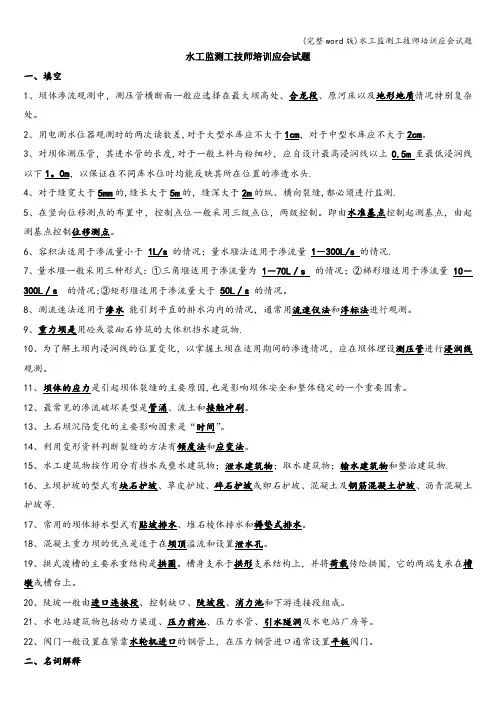

水工监测工技师培训应会试题一、填空1、坝体渗流观测中，测压管横断面一般应选择在最大坝高处、合龙段、原河床以及地形地质情况特别复杂处。
2、用电测水位器观测时的两次读数差,对于大型水库应不大于1cm，对于中型水库应不大于2cm。
3、对坝体测压管，其进水管的长度,对于一般土料与粉细砂，应自设计最高浸润线以上0.5m至最低浸润线以下1。
0m，以保证在不同库水位时均能反映其所在位置的渗透水头.4、对于缝宽大于5mm的,缝长大于5m的，缝深大于2m的纵、横向裂缝,都必须进行监测.5、在竖向位移测点的布置中，控制点位一般采用三级点位，两级控制。
即由水准基点控制起测基点，由起测基点控制位移测点。
6、容积法适用于渗流量小于1L/s的情况；量水堰法适用于渗流量1－300L/s 的情况.7、量水堰一般采用三种形式：①三角堰适用于渗流量为1－70L／s 的情况；②梯形堰适用于渗流量10－300L／s的情况;③矩形堰适用于渗流量大于50L／s的情况。
8、测流速法适用于渗水能引到平直的排水沟内的情况，通常用流速仪法和浮标法进行观测。
9、重力坝是用砼或浆砌石修筑的大体积挡水建筑物.10、为了解土坝内浸润线的位置变化，以掌握土坝在适用期间的渗透情况，应在坝体埋设测压管进行浸润线观测。
11、坝体的应力是引起坝体裂缝的主要原因,也是影响坝体安全和整体稳定的一个重要因素。
12、最常见的渗流破坏类型是管涌、流土和接触冲刷。
13、土石坝沉陷变化的主要影响因素是“时间”。
14、利用变形资料判断裂缝的方法有倾度法和应变法。
15、水工建筑物按作用分有挡水或壅水建筑物；泄水建筑物；取水建筑物；输水建筑物和整治建筑物.16、土坝护坡的型式有块石护坡、草皮护坡、碎石护坡或卵石护坡、混凝土及钢筋混凝土护坡、沥青混凝土护坡等.17、常用的坝体排水型式有贴坡排水、堆石棱体排水和褥垫式排水。
18、混凝土重力坝的优点是适于在坝顶溢流和设置泄水孔。
19、拱式渡槽的主要承重结构是拱圈。
前不久,国家环保总局下发了《主要污染物总量减排监测方法》，中国环境监测总站也相应下发了配套的《“十一五"主要污染物减排专项监测方案》，其中废水流量为废水必测项目；在2008年01月15日的中国环境监测总站污染源监测会议上，《全国重点工业污染源监督性监测工作方案》（讨论稿)中，废水流量也是废水必测项目。
废水流量的测试准确与否，直接关系到污染源废水排放总量以及其他污染物排放总量计算正确与否。
可以说，流量测试是污染源总量减排监测和工业污染源监督性监测工作中最基础也是最重要的工作。
下面,我们就流量的相关内容进行探讨。
一、基本概念流量就是在单位时间内流体通过一定截面积的量。
这个量用流体的体积来表示称为瞬时体积流量（qv ），简称体积流量；用流量的质量来表示称为瞬时质量流量（qm),简称质量流量.它的表达式是：t v dt dv q t v ΔΔΔ0lim →==v t m q t m dt dm q ρΔΔΔ===→0lim 式中:qm 、qv-—在时间间隔ΔT 内通过的流体质量或体积；ρ——流体密度。
从t1到t2这一段时间内流体体积流量或质量流量的累积值称为累积流量，它们的表达式是:⎰=21V tdtqt v⎰=21dtm tqt m对在一定通道内流动的流体的流量进行测量统称为流量计量。
流量测量的流体是多样化的,如测量对象有气体、液体、混合流体；流体的温度、压力、流量均有较大的差异，要求的测量准确度也各不相同.因此，流量测量的任务就是根据测量目的，被测流体的种类、流动状态、测量场所等测量条件，研究各种相应的测量方法,并保证流量量值的正确传递。
我们这里只针对废水流量监测中的问题进行分析。
qm 、m可以通过qv、v和相关数据计算得出.我们下面所讲的流量测试一般指qv测试。
二、相关标准、资料2.1HJ/T15—1996超声波明渠污水流量计2。
2CJ/T3008.1～5-93城市排水流量堰槽测量标准2.3CJ/T3017-93浅水流量计2.4JB/T9248—1999电磁流量计2。

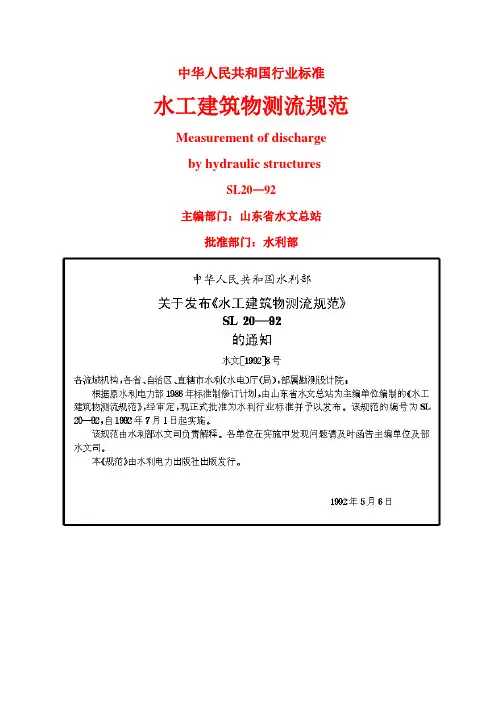

中华人民共和国行业标准水工建筑物测流规范Measurement of dischargeby hydraulic structuresSL20—92主编部门：山东省水文总站批准部门：水利部目次第一章总则第二章设施布设与观测第一节测验断面布设第二节观测设备的安装第三节高程、断面、建筑物尺度测量第四节水位、水头观测第五节闸门开启高度和开启孔数观测第六节流态观测与判别第三章流量系数率定、综合和检验第一节流量系数现场率定第二节流量系数综合第三节模型试验和经验流量系数的应用第四节流量系数检测第五节流量系数检验第四章堰流流量推算第一节自由堰流第二节淹没堰流第三节感潮堰流第五章孔流流量推算第一节自由孔流第二节淹没孔流第六章隧、涵洞流量推算第一节有压、半有压自由管流第二节有压、半有压淹没管流第三节无压管流第四节进口段设置有压短管和闸门的无压自由管流第七章水电站和电力抽水站流量推算第一节水电站流量推算第二节电力抽水站流量推算第八章流量测验不确定度估算第一节一般规定第二节流量测验误差来源第三节单项不确定度估算第四节一次流量推算值综合百分不确定度估算附录一量的符号与计量单位附录二测验表式和填表说明附录三弧形闸门垂直开启高度换算方法附录四堰流流量系数计算方法和图表附录五管、洞临界坡计算和流量系数查算表附录六流量不确定度估算实例附加说明第一章总则第1.0.1条为了给利用已建的水工泄水建筑物施测流量提供技术标准，保证成果质量，特制定本规范。
第1.0.2条凡使用以下类型的水工建筑物测流者，均应遵守本规范。
第 1.0.3条本规范中有关水文测验的术语、符号和含义，均遵守国家标准GBJ95—86《水文测验术语和符号标准》中的规定。
本规范专用术语和符号规定如本规范附录一所示。
流量测验的基本要求和率定流量系数的流速仪法测流、水位观测、普通测量，应遵循国家标准GBJ138—90《水位观测标准》及现行河流流量测验规范的有关规定。
流量系数关系线（式）的检验，可参照《水文年鉴编印规范》SD244—87中的有关规定。
中国灌区协会“全国灌区量水技术研讨班”教材流速仪测流法及水工建筑物量水率定郭宗信河北省石津灌区管理局第一章流速仪测流法第一节流速仪测流的基本方法与测线布设流速仪测量河渠流量是利用面积～流速法，即用流速仪分别测出若干部分面积的垂直于过水断面的部分平均流速，然后乘以部分过水面积，求得部分流量，再计算其代数和得出断面流量。
从水力学的紊流理论和流速分布理论可知，每条垂线上不同位置的流速大小不一，而且同一个点的流速具有脉动现象。
所以用流速仪测量流速，一般要测算出点流速的时间平均值和流速断面的空间平均值。
即通常说的测点时均流速、垂线平均流速和部分平均流速。
（一）基本方法流速仪测流，在不同情况或要求下，可采用不同的方法。
其基本方法，根据精度及操作繁简的差别分为精测法、常测法和简测法。
1.精测法：精测法是在断面上用较多的垂线，在垂线上用较多的测点，而且测点流速要用消除脉动影响的测量方法。
用以研究各级水位下测流断面的水流规律，为精简测流工作提供依据。
2.常测法：常测法是在保证一定精度的前提下，在较少的垂线、测点上测速的一种方法。
此法一般以精测资料为依据，经过精简分析，精度达到要求时，即可作为经常性的测流方法。
3.简测法：在保证一定精度的前提下，经过精简分析，用尽可能少的垂线、测点测速的方法叫简测法。
在水流平缓，断面稳定的渠道上可选用单线法。
（二）测线布设测流断面上测深、测速垂线的数目和位置，直接影响过水断面积和部分平均流速测量精度。
因此在拟订测线布设方案时要进行周密的调查研究。
国际标准规定，在比较规则整齐的渠床断面上，任意两条测深垂线的间距，一般不大于渠宽的1/5，在形状不规则的断面上其间距不得大于渠宽的1/20。
测深垂线应分布均匀，能控制渠床变化的主要转折点。
一般渠岸坡脚处、水深最大点、渠底起伏转折点等都应设置测深垂线。
测速垂线的数目与过水断面的宽深比有关。
精测法的测速垂线数目与宽深比的关系式为：BN0=2D式中：N0——测速垂线数目；B——水面宽；D——断面平均水深。
中华人民共和国行业标准水工建筑物测流规范SL20－92条文说明目次第一章总则第二章设施布设与观测第三章流量系数率定、综合和检验第四章堰流流量推算第五章孔流流量推算第六章隧、涵洞流量推算附录三弧形闸门垂直开启高度换算方法第一章总则第1.0.1条制定规范的目的意义。
本规范为我国应用水工建筑物测流的较为完整的技术标准。
新中国成立以来，国家大力发展水利，水利工程日益增多。
山丘地区修建了大量引、蓄水工程，平原、灌区修建了大量灌排工程。
为控制水量，算清水帐，搞好工程管理和水资源的开发利用，全国在已建成的水工建筑物处，设立了大批水文站，开展水工建筑物的流量测验工作。
规范的制定对于开展水工建筑物测流，统一技术标准，保证成果质量将有很大的促进作用。
水工建筑物测流，是利用在河、渠、湖、库等水体上已建的水工泄水建筑物，通过实测水头（水头差）等水力因素及闸门开度或电功率读数，经率定分析确定流量系数或效率后即可推求流量的一种测流方法。
水工建筑物具有固定水流边界条件，对水流起控制作用，水力因素与流量有比较稳定的关系，为利用水力因素推求流量提供了有利条件。
水工建筑物测流具有投资少，收效快，操作安全以及与工程管理相结合等优点，凡是有条件设立水文站的工程，都应该用于流量测量。
第1.0.2条用于测流的水工建筑物种类。
当前，经常用于测流的水工建筑物有：堰闸、隧洞、涵洞、水电站和电力抽水站几种。
这类建筑物，都是我国现行运用比较普遍的工程，而且在水文测验工作中也积累了一定的经验，故予以编入本规范。
第1.0.3条本规范与其它标准的关系。
本规范与其它标准内容重复部分主要有水位观测、流速仪测流、普通测量、流量系数关系线的检验几部分，这几部分因有单独的规范，故本规范不再编入。
第1.0.4条用于测流的水工建筑物应具备的条件和精度指标。
凡符合规范第1.0.4条规定条件的建筑物属于标准型的建筑物，这类建筑物在没有条件现场率定流量系数时，允许用本规范推荐的经验流量系数推求流量。
1生产水处理站1.1装置简述520生产水处理站位于厂区西边中部位置，占地面积1966.25平方米。
北面为510气体站，南面为521生产消防合用水池，东面为400低温氢化预留区。
主要职能是将供往厂区的黄河水进行混凝、沉淀、澄清处理后，作为厂区消防用水、循环水补充用水、生产用水。
1.2基础知识厂区生产水由内蒙古准格尔旗黄河水务有限公司取自大南沟水库，经过初沉池简单处理后供至厂区，水中含有各种各样的含量不等的杂质，这些杂质包括溶存气体物、固体物、及悬浮物等，因而不能直接作为工业用水，必须依使用的目的予以处理。
原水中的杂质所引起的障碍有：生物腐蚀及其它腐蚀，污浊和引起化学反应污染。
这会导致设备发生腐蚀，侵蚀，与水接触面产生起凸凹。
同时还可能产生结垢和污泥，形成有机物，影响设备的能量传递，进而影响产品质量。
因此对原水进行处理是必要的。
对原水进行处理的方法主要有：混凝，沉淀，过滤和杀菌。
1.2.1混凝使水中悬浮微粒集聚变大，形成絮团，从而加快粒子的聚沉，达到固液分离目的的现象称作混凝。
水中的胶体粒子和微小悬浮物通常在水中保持稳定的分散悬浮状态，用自然沉降法不能将其有效去除，这就需要在水中加入适当的絮凝剂使水中的杂质产生絮凝反应进行沉降分离然后去除。
混凝现象比较复杂，不同种类的混凝剂和不同的水质条件混凝剂的作用机理都不尽相同，目前比较认可的混凝机理主要由以下三种：吸附—电性中和作用机理；吸附架桥作用机理；沉淀物网捕或卷扫机理。
本处理站使用的絮凝剂为PAC（聚合氯化铝）和PAM（聚丙烯酰胺）两种絮凝剂，相互协同，可以使原水发生较好的絮凝效果。
1.2.2沉淀沉淀是在重力作用下，使悬浮液中密度大于水的悬浮固体下沉，从而与水分离的水处理方法。
沉淀方式有四种：自由沉淀、絮凝沉淀、拥挤沉淀、压缩沉淀。
水处理中主要注重絮凝沉淀，其特点为：水中悬浮固体浓度也不高，但具有凝聚性能，在沉淀过程中相互聚合，其尺寸和质量均随深度而增加，其沉速也随深度而增大。

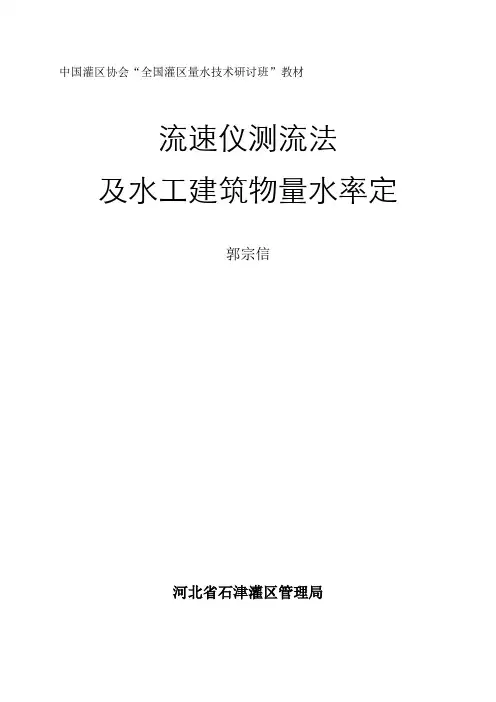

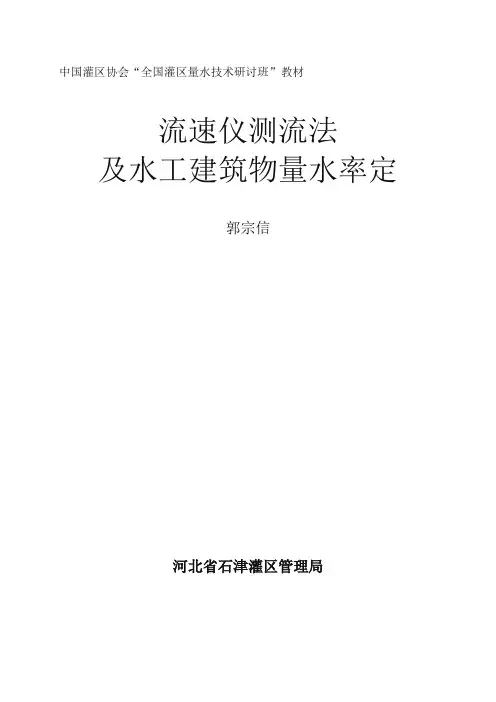

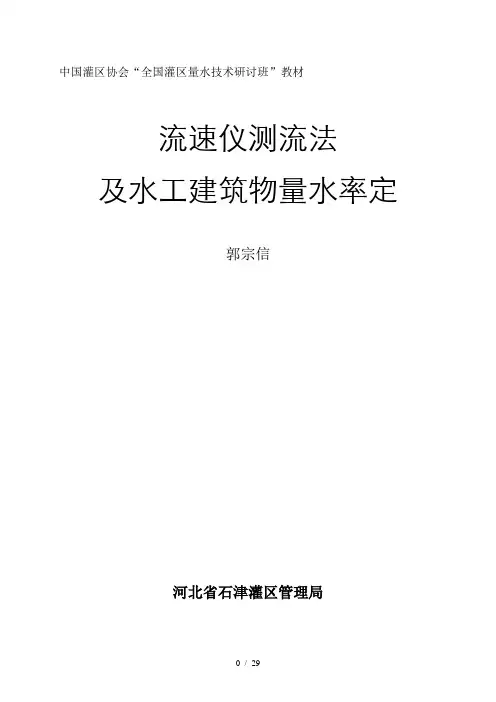

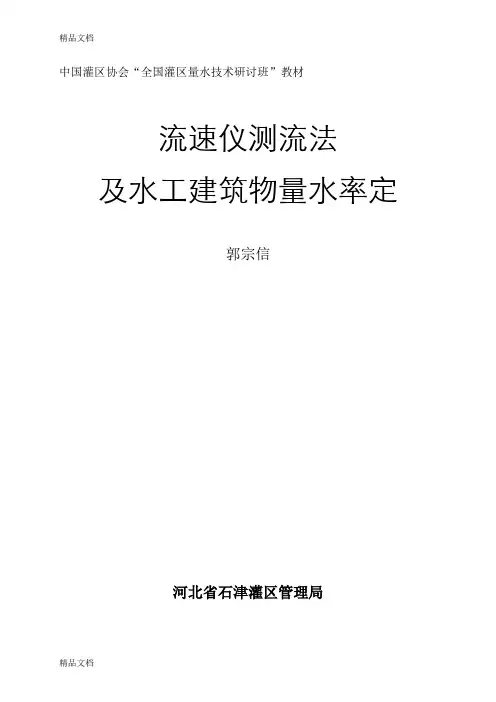

流速仪测流法及水工建筑物量水率定郭宗信河北省石津灌区管理局第一章流速仪测流法第一节流速仪测流的基本方法与测线布设流速仪测量河渠流量是利用面积～流速法，即用流速仪分别测出若干部分面积的垂直于过水断面的部分平均流速，然后乘以部分过水面积，求得部分流量，再计算其代数和得出断面流量。
从水力学的紊流理论和流速分布理论可知，每条垂线上不同位置的流速大小不一，而且同一个点的流速具有脉动现象。
所以用流速仪测量流速，一般要测算出点流速的时间平均值和流速断面的空间平均值。
即通常说的测点时均流速、垂线平均流速和部分平均流速。
（一）基本方法流速仪测流，在不同情况或要求下，可采用不同的方法。
其基本方法，根据精度及操作繁简的差别分为精测法、常测法和简测法。
1.精测法：精测法是在断面上用较多的垂线，在垂线上用较多的测点，而且测点流速要用消除脉动影响的测量方法。
用以研究各级水位下测流断面的水流规律，为精简测流工作提供依据。
2.常测法：常测法是在保证一定精度的前提下，在较少的垂线、测点上测速的一种方法。
此法一般以精测资料为依据，经过精简分析，精度达到要求时，即可作为经常性的测流方法。
3.简测法：在保证一定精度的前提下，经过精简分析，用尽可能少的垂线、测点测速的方法叫简测法。
在水流平缓，断面稳定的渠道上可选用单线法。
（二）测线布设测流断面上测深、测速垂线的数目和位置，直接影响过水断面积和部分平均流速测量精度。
因此在拟订测线布设方案时要进行周密的调查研究。
国际标准规定，在比较规则整齐的渠床断面上，任意两条测深垂线的间距，一般不大于渠宽的1/5，在形状不规则的断面上其间距不得大于渠宽的1/20。
测深垂线应分布均匀，能控制渠床变化的主要转折点。
一般渠岸坡脚处、水深最大点、渠底起伏转折点等都应设置测深垂线。
测速垂线的数目与过水断面的宽深比有关。
精测法的测速垂线数目与宽深比的关系式为：BN0=2D式中：N0——测速垂线数目；B——水面宽；D——断面平均水深。
流速仪测流法及水工建筑物量水率定郭宗信河北省石津灌区管理局第一章流速仪测流法第一节流速仪测流的基本方法与测线布设流速仪测量河渠流量是利用面积～流速法，即用流速仪分别测出若干部分面积的垂直于过水断面的部分平均流速，然后乘以部分过水面积，求得部分流量，再计算其代数和得出断面流量。
从水力学的紊流理论和流速分布理论可知，每条垂线上不同位置的流速大小不一，而且同一个点的流速具有脉动现象。
所以用流速仪测量流速，一般要测算出点流速的时间平均值和流速断面的空间平均值。
即通常说的测点时均流速、垂线平均流速和部分平均流速。
（一）基本方法流速仪测流，在不同情况或要求下，可采用不同的方法。
其基本方法，根据精度及操作繁简的差别分为精测法、常测法和简测法。
1.精测法：精测法是在断面上用较多的垂线，在垂线上用较多的测点，而且测点流速要用消除脉动影响的测量方法。
用以研究各级水位下测流断面的水流规律，为精简测流工作提供依据。
2.常测法：常测法是在保证一定精度的前提下，在较少的垂线、测点上测速的一种方法。
此法一般以精测资料为依据，经过精简分析，精度达到要求时，即可作为经常性的测流方法。
3.简测法：在保证一定精度的前提下，经过精简分析，用尽可能少的垂线、测点测速的方法叫简测法。
在水流平缓，断面稳定的渠道上可选用单线法。
（二）测线布设测流断面上测深、测速垂线的数目和位置，直接影响过水断面积和部分平均流速测量精度。
因此在拟订测线布设方案时要进行周密的调查研究。
国际标准规定，在比较规则整齐的渠床断面上，任意两条测深垂线的间距，一般不大于渠宽的1/5，在形状不规则的断面上其间距不得大于渠宽的1/20。
测深垂线应分布均匀，能控制渠床变化的主要转折点。
一般渠岸坡脚处、水深最大点、渠底起伏转折点等都应设置测深垂线。
测速垂线的数目与过水断面的宽深比有关。
精测法的测速垂线数目与宽深比的关系式为：BN0=2D式中：N0——测速垂线数目；B——水面宽；D——断面平均水深。
常测法的垂线数目与宽深比的关系式为：BN0=D简测法的测速垂线数目及其布置，应通过精简分析确定。
主流摆动剧烈或渠床不稳的测站，垂线不宜过少，垂线位置应优先分布在主流上。
垂线较少时，应尽量避免水流不平稳和紊动大的岸边或者回流区附近。
由于灌溉渠道的断面一般都比较规则，有些测站修建了标准断面，故可将测深垂线与测速垂线合并起来。
即在测线处既测深又测速。
根据实际情况，垂线可等距离或不等距离地布设。
若过水断面对称、水流对称，则垂线应尽量对称布设。
表1给出了平整断面上测线布设标准，供实际工作中参考。
表1 平整断面上不同水面宽的测线布设第二节断面测量与流速测量（一）断面测量断面测量包括测线间距（部分宽）测量和水深测量。
在测桥上测流时测线间距一般在布置测线时设置固定标志，其间距均事先测出，测流时只需测量水边宽度。
缆道测流时，测线间距是由循环索控制，水文绞车计数器显示的，因此计数器的读数与循环索的行进距离之间的比例应率定准确。
水深测量多用悬索或测秆直接观读，用悬索测深时，由于水流的冲击作用，入水后悬索向下游偏斜，一般偏角不大时，将湿绳长度视为水深，若偏角大于10°时则需修正湿绳长度后才得水深值。
用测秆测深时，往往有壅水现象，因此要修正壅水影响的水深误差。
即在观读水深时，减去壅水高度。
在混凝土衬砌的断面上测流，水深测量应注意测秆底盘下面一段尖端的高度，根据分化刻度的起始位置，进行相应的处理。
无论使用何种测具测量水深，测量时都应保持垂直状态。
在衬砌的标准测流断面上，若断面无淤积，水流稳定时，可以设置固定水尺，用水准仪测出水尺零点与各测线处渠底的高差，就得到每条测线处的实际水深值。
即：H j =h ±Δh j式中： H j ——第h 条垂线处的实际水深；h ——水尺读数；Δh j ——第j 条垂线处渠底与水尺零点的高差。
（二）流速测量测量垂线平均流速的方法，通常有积深法和积点法。
积深法的垂线平均流速计算公式为：V m =D1DVdy式中： V m ——垂线平均流速； D ——垂线水深；V ——垂线上任一深度y 处的流速。
积深法属于垂直方向的积分法，从理论上讲，在不考虑其它影响因素时，此法具有较高的精度。
然而，最常用的是积点法。
积点法是在垂线上按一定规律布置有限的测点施测点流，根据测得的各点流速，推算垂线平均流速。
流速在垂线上的分布规律，对于明渠流，一般采用普朗德—卡门对数模式：V η=V m （1.116+0.267lg η）式中：η——相对水深，η=y/D ，y 为自渠底算起的测点深；V m ——垂线上相对水深η处的流速；V m ——垂线平均流速。
以V m =1，并以不同的η值代入上式可求得垂线上的相对水深与流速的关系。
如表2。
表2 当V m =1时，η与V 的关系根据垂线流速分布规律，施测垂线上若干个有代表性的测点流速，即可推算出垂线平均流速。
积点法的测速方法一般有以下几种：1.一点法：施测垂线上一个点的流速，代表垂线的平均流速。
测点设在自水面向下计算垂线水深的十分之六处（即0.6D ）。
将流速仪悬吊在该点，实测的流速就是这条垂线的垂线平均流速：V m =V 0.62.二点法：测速点设在水面以下0.2及0.8相对水深处，两点的测点流速的平均值即为垂线平均流速：V m =28.02.0V V + 3.三点法：测速点设在水面下0.2、0.6、0.8相对水深处，三个测点流速的平均值或加权平均值即为垂线平均流速：V m =38.06.02.0V V V ++或：V m =428.06.02.0V V V ++4.五点法：测点设在水面（在水面以下5cm 左右处施测，以不露仪器的旋转部件为准）0.2、0.6、0.8相对水深处及渠底（离开渠底2～5cm ）。
各测点流速的加权平均值即为垂线平均流速：V m =102330.18.06.02.00.0V V V V V ++++施测中，具体采用几点法，要根据垂线水深来确定。
一般地说多点法较少点法更精确一些，但垂线上流速测点的间距，不宜小于流速仪旋桨或旋杯的直径。
为了克服流速脉动的影响，每个测点的测速历时均应在100秒以上。
表3给出了不同水深测速方法的选择参考标准。
表3 不同水深的测速方法第三节 断面流量计算断面流量计算一般采用平均分割法。
计算步骤如下：1.计算测点流速：根据施测记录的转数和历时，按流速公式V=kn+C ，计算测点流速；2.计算垂线平均流速：根据实测情况，按垂线平均流速的计算方法，求出各测线的垂线平均流速：V m1、V m2……V m （n-1）；3.计算部分平均流速：部分平均流速就是相邻两条测线的垂线平均流速的平均值：V 2=21（V m1+V m2）V 3=21（V m2+V m3） … … … …水边部分平均流速（V 1或V n ），等于近岸测线的垂线平均流速（V m1或V m （n-1））乘以岸边流速系数α：V 1=αV m1 V n =αV m （n-1）岸边流速系数α，与渠道的断面形状、渠岸的糙率、水流条件等有关。
合理地选取α值，对提高流量施测精度有显著影响。
α值可以通过实测确定。
4.计算部分面积：部分面积由相邻的两条测线处的水深的平均值乘以测线间距而得，如图1中：f 2=21（D 1+D 2）b 2f 3=21（D 2+D 3）b 3 … … … …两水边部分面积为：f 1=21D 1b 1f n =21D n-1b n5.计算部分流量：由每块部分面积乘以该面积上对应的部分平均流速即得部分流量。
设各个部分流量为：q 1、q 2、q 3……q n ，则：q 1=V 1×f 1 q 2= V 2×f 2 q 3=V 3×f 3 … … … q n = V n ×f n6.计算断面流量：各个部分流量之和即为断面流量（Q ）：Q=∑=ni qi 1流量实测的记录计算表格形式如表4。
表4 测流记载及计算表校核：计算：第四节流速仪测量方法的精简分析（一）常测法的精简分析1.用精测资料精简分析根据精测资料，选取一部分测线、测点，缩短测点测速历时，重新计算断面流量，求出与精测流量之间的随机误差和系统误差，如各项误差符合表5的要求，精简方案即可用作常测法。
表5 常测法的误差界限分析步骤如下：（1）绘制流速横向分布图。
根据流速横向分布情况，合理地选择布设垂线，使精简垂线后，流速横向分布能基本上维持原形；（2）绘制流速垂直分布图。
根据流速垂线分布情况拟定测点精简方案；（3）根据上述初步选定的测线测点，用少数精测资料，进行精简前后单宽流量计算，并绘出单宽流量横向分布图，比较不同精简方案的这种图形，选择流量误差小者，进行全面的精简分析计算；（4）将所有精测资料，按拟定的几种精简方案，重新计算断面流量。
然后将每一个精简方案的流量成果与精测法流量成果比较，进行误差分析。
按规范标准（见表5）确定合理方案。
2.常测法分开精简法所谓分开精简分析，是采用垂线、测点分开作精简计算，适用于难以取得精测法资料的测站。
其分析步骤是：（1）在测流断面上选择有代表性的少数测速垂线，用多点法在各级水位分别测速，取得30次以上的资料。
然后，分别计算每种精简测点方案的垂线平均流速，并与多点法比较，计算相对误差，并统计系统误差及累积频率75%和95%的随机误差；（2）按正规精测法布置测速垂线，而用少点法在各级水位测流，取得不少于30次以上资料后，进行垂线精简，并分别计算各精简方案的流量相对误差。
再统计系统误差及累积频率75%和95%的随机误差；（3）将上述两项分开精简的各种方案，进行不同的组合，产生若干精简方案，这些方案的误差计算方法如下：综合随机误差： m=n m m d x ⨯+α22式中： m ——断面流量随机误差的综合值；m x ——用多线少点资料精简垂线的误差；m d ——用多点法资料精简测点的误差；n ——各多线资料中测速垂线数的平均值；α——不等权系数，1＞α＞ni q q ，其中i q 为部分流量的均值，采用总流量除以垂线数，q n 为最大部分流量。
综合系统误差：X Q=X d+X x式中：X Q——断面流量的综合系统误差；X d——精简测点使流量产生的系统误差；X x——精简垂线使流量产生的系统误差；当上述综合随机误差和综合系统误差符合规范标准（表5）时，则精简方案成立。
（二）简测法的精简分析对于断面比较稳定的测站，可采用一线一点法、两线一点法、一线两点法、一线三点法等精简方案。
步骤如下：（1）选几种中高水位的精测法（或常测法）资料，绘综合断面图及V m/V（垂线平均流速与断面平均流速的比值）横向分布曲线。
选择V m/V比较稳定的几个部位，作为初步拟定单位流速（V0）的分析位置；（2）在上述初步确定部位附近，取测速垂线的全部测速资料，摘出各垂线和测点的实测流速，计算单位流速（一线一点法、一线两点法或一线三点法等）；（3）以各次精测法（或常测法）的断面平均流速与单位流速点绘关系图，通过点群重心绘出关系线。
