无堵塞液下泵操作原理

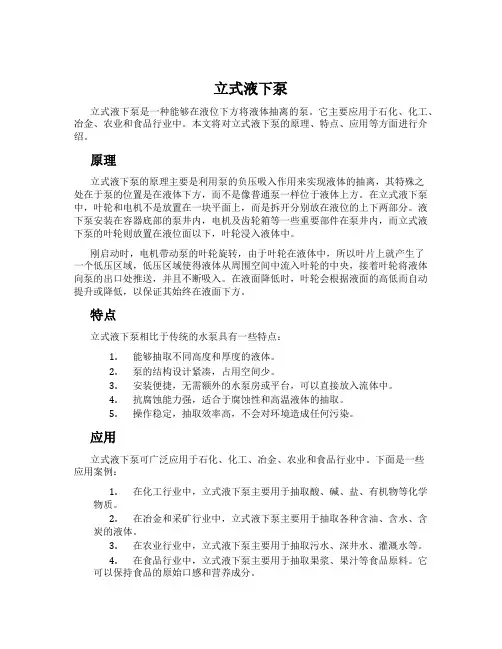

立式液下泵立式液下泵是一种能够在液位下方将液体抽离的泵。

它主要应用于石化、化工、冶金、农业和食品行业中。

本文将对立式液下泵的原理、特点、应用等方面进行介绍。

原理立式液下泵的原理主要是利用泵的负压吸入作用来实现液体的抽离，其特殊之处在于泵的位置是在液体下方，而不是像普通泵一样位于液体上方。

在立式液下泵中，叶轮和电机不是放置在一块平面上，而是拆开分别放在液位的上下两部分。

液下泵安装在容器底部的泵井内，电机及齿轮箱等一些重要部件在泵井内，而立式液下泵的叶轮则放置在液位面以下，叶轮浸入液体中。

刚启动时，电机带动泵的叶轮旋转，由于叶轮在液体中，所以叶片上就产生了一个低压区域，低压区域使得液体从周围空间中流入叶轮的中央，接着叶轮将液体向泵的出口处推送，并且不断吸入。

在液面降低时，叶轮会根据液面的高低而自动提升或降低，以保证其始终在液面下方。

特点立式液下泵相比于传统的水泵具有一些特点：1.能够抽取不同高度和厚度的液体。

2.泵的结构设计紧凑，占用空间少。

3.安装便捷，无需额外的水泵房或平台，可以直接放入流体中。

4.抗腐蚀能力强，适合于腐蚀性和高温液体的抽取。

5.操作稳定，抽取效率高，不会对环境造成任何污染。

应用立式液下泵可广泛应用于石化、化工、冶金、农业和食品行业中。

下面是一些应用案例：1.在化工行业中，立式液下泵主要用于抽取酸、碱、盐、有机物等化学物质。

2.在冶金和采矿行业中，立式液下泵主要用于抽取各种含油、含水、含炭的液体。

3.在农业行业中，立式液下泵主要用于抽取污水、深井水、灌溉水等。

4.在食品行业中，立式液下泵主要用于抽取果浆、果汁等食品原料。

它可以保持食品的原始口感和营养成分。

维护为保证立式液下泵的使用寿命和性能稳定，需要进行一定的维护和保养：1.定期检查泵的电机、轴承、密封等部件，如发现破损或异常墍，及时更换。

2.定期清理泵身内部的沉淀物，以保证泵的抽水效率。

3.注意液下泵的工作环境和液体条件，禁止泵在过高或过低液位下运行。

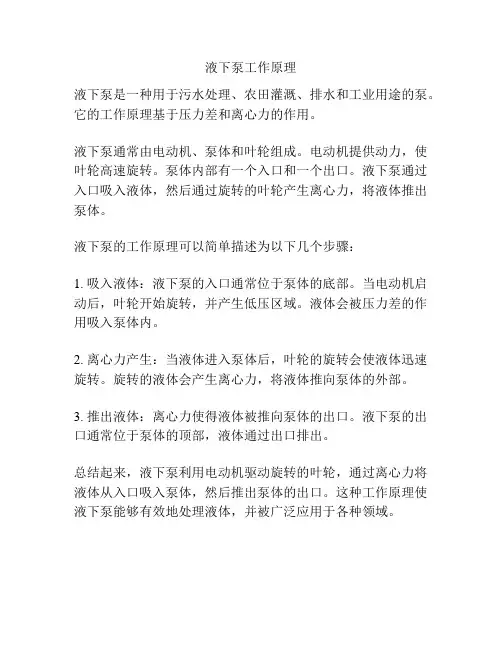

液下泵工作原理
液下泵是一种用于污水处理、农田灌溉、排水和工业用途的泵。

它的工作原理基于压力差和离心力的作用。

液下泵通常由电动机、泵体和叶轮组成。

电动机提供动力，使叶轮高速旋转。

泵体内部有一个入口和一个出口。

液下泵通过入口吸入液体，然后通过旋转的叶轮产生离心力，将液体推出泵体。

液下泵的工作原理可以简单描述为以下几个步骤：
1. 吸入液体：液下泵的入口通常位于泵体的底部。

当电动机启动后，叶轮开始旋转，并产生低压区域。

液体会被压力差的作用吸入泵体内。

2. 离心力产生：当液体进入泵体后，叶轮的旋转会使液体迅速旋转。

旋转的液体会产生离心力，将液体推向泵体的外部。

3. 推出液体：离心力使得液体被推向泵体的出口。

液下泵的出口通常位于泵体的顶部，液体通过出口排出。

总结起来，液下泵利用电动机驱动旋转的叶轮，通过离心力将液体从入口吸入泵体，然后推出泵体的出口。

这种工作原理使液下泵能够有效地处理液体，并被广泛应用于各种领域。

污水泵工作原理
污水泵的工作原理主要是通过电力驱动的电机产生动力，将水泵内的叶轮旋转起来，从而产生离心力，使污水被吸入泵体。

具体工作原理如下：
1. 泵体：污水泵由泵体和电机组成，泵体包含了进出水口、泵壳和叶轮等部件。

2. 叶轮：污水泵内部有一个或多个叶轮，叶轮又称为叶片，是连接在泵轴上的旋转部件，通常是由金属或塑料制成。

当电机驱动叶轮旋转时，产生离心力。

3. 进出口：污水泵的进出口通常位于泵体的上部和下部。

进口是水被泵入的地方，而出口则是泵出水的地方。

4. 驱动系统：污水泵的驱动系统主要由电机组成，通过电源供电，电机驱动泵轴旋转，从而使叶轮旋转起来。

驱动系统还包括联轴器、轴承等部件，用于连接电机和泵轴，并支持叶轮的旋转。

5. 吸入污水：当叶轮旋转时，叶轮的叶片会产生离心力，将污水从进口吸入泵体。

污水穿过泵壳进入泵体内部。

6. 泵出污水：随着叶轮旋转的继续，污水被推到泵体的出口处。

从出口处流出的污水被推向管道或其他处理设备，实现污水的排放或进一步处理。

总结起来，污水泵的工作原理就是通过电机驱动叶轮旋转产生离心力，将污水从进口吸入泵体，然后通过出口推出。

这样循环往复，实现了污水的输送与排放。

YW型无堵塞液下泵操作及说明一、YW型无堵塞液下泵产品说明：YW型无堵塞液下排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。

在排送固体颗粒和长纤维垃圾方面，具有独特效果。

该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。

叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

二、YW型无堵塞液下泵产品特点：1、采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

4、泵结构紧凑，体积小，移动方便，安装简单。

5、可配备液位自动控制柜，根据所需的液位变化，自动控制泵的起停，无需专人看管，使用极为方便。

6、水泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达15米。

7、接轴结构先进可靠，泵与电机采用连轴器联结，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。

8、泵有单管安装和双管安装两种，支承件有圆盘和方盘安装，适合不同需要。

三、YW型无堵塞液下泵的工作条件：a、介质温度不超过70℃，介质重度为1-1.3k/dm3。

b、铸铁材质的使用介质PH值在5-9范围内。

c、1Cr18Ni9Ti不锈钢材质可使用各种带腐蚀性介质。

注：液下排污泵适应安装在水池或水槽的支架上,电机放在只可用于固定或移动的地方。

四、YW型无堵塞液下泵的操作规范：1、无堵塞排污泵必须垂直安装在液体料池盖板上，不允许斜放。

长沙自平衡多级泵厂 YW液下式无堵塞排污泵是一种泵与电机连体，并同时潜入液下工作的泵类产品，与一般卧式泵或立式污水泵相比，排污泵结构紧凑、占地面积小。

潜水泵有限公司引用安装维修方便小型的排污泵可以自由安装，大型的排污泵一般都配有自动藕合装置可以进行自动安装，安装及维修相当方便。

连续运转时间长。

排污泵由于泵和电机同轴，轴短，转动部件重量轻，因此轴承上承受的载荷（径向）相对较小，寿命比一般泵要长得多。

不存在汽蚀破坏及灌引水等问题。

特别是后一点给操作人员带来了很大的方便。

振动噪声小，电机温升低，对环境无污染。

YW液下无堵塞排污泵应用范围：①无堵塞排污泵企业单位废水排放。

②城市污水处理厂排放系统。

③泵地铁、地下室、人防系统排水站。

④宾馆、高层建筑污水排放。

⑤住宅区的污水排水站。

⑥市政工程，建筑工地中稀泥浆的排放。

⑦无堵塞排污泵自来水厂的给水装置。

⑧无堵塞排污泵养殖场污水排放及农村农田灌溉。

⑨无堵塞排污泵勘探矿山及水处理设备配套。

⑩无堵塞排污泵代替肩挑人担，吸送河泥。

无堵塞排污泵使用条件水温≤60℃，液体PH值为2～10。

无堵塞排污泵结构特点：无堵塞排污泵结构紧凑，并设置了各种状态显示，保护装置，使得泵运行安全、可靠。

1、无堵塞排污泵独特的电缆密封设计，排除了电缆漏水的隐患。

2、无堵塞排污泵定子采用F级绝缘，装有热保护元件。

3、无堵塞排污泵18.5KW以上泵采用外循环水自动冷却，保证电泵在最低水位状态下安全运行。

4、无堵塞排污泵电机腔下底部装有浮子开关，对电机侧机械密封实施监护。

5、无堵塞排污泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护。

6、波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机安全可靠运转。

7、副叶轮用于平衡机械密封外部压力，防止水进入油室，从而延长电泵的使用寿命。

8、叶轮设计独特，大流道能够通过长纤维及污物，抗堵塞、防缠绕、过流能力强。

FY型液下泵操作规程FY型液下泵是一种专门用于输送含固体颗粒或纤维的废水或污水的排水设备，其结构紧凑，运行稳定，操作简便，是城市污水处理和工业废水处理中不可或缺的设备之一。

以下是FY型液下泵的操作规程。

一、准备工作1.检查泵的外观，确认无破损、变形等情况。

2.检查电源，电压是否有波动、电气设备是否接地等。

3.检查密封、轴承等部件，是否有异常情况。

4.检查水源是否通畅，不可有杂质、空气等。

二、操作步骤1.将电源接通，启动控制系统，确认电流是否正常。

2.检查液下泵的进口、出口、水源的通畅情况，确认无堵塞等情况。

3.将泵浸入水中，泵的底部应该与水平面保持一定的距离，不得直接接触底部。

4.启动油泵，加注润滑油。

5.打开进、出口阀门，让排水设备进入到液下泵中，启动液下泵。

6.检查液下泵的运行情况，包括泵的运行状态、电压、电流、温度等。

7.当泵运行结束后，关闭出口阀门，停止液下泵运转，将泵从水中取出并清理。

三、注意事项1.严格按照操作规程操作，不得随意更改液下泵的参数、操作方式、维护保养等。

2.注意液下泵的运行状态，对于异常情况及时停机检修。

3.在清理液下泵时，需要切断电源，防止电器设备受到损坏。

4.液下泵的进、出水口的阀门需要在开启和关闭时慢慢旋转，避免强行关闭或开启，造成阀门损坏或堵塞。

5.液下泵在运行中产生的噪音、振动、温度升高等情况应及时检查。

6.设备长时间停机时，应该拆除液下泵并对其进行清洗、养护等工作。

7.定期对液下泵进行维护保养，如更换轴承、密封等设备。

8.不得让液下泵长时间在干转态下，以避免出现损坏。

YW液下无堵塞排污泵规程YW液下无堵塞排污泵规程一、引言YW液下无堵塞排污泵是一种适用于各种环境下的排污泵，包括工业污水、城市污水、自来水厂、污泥处理厂等场所。

由于其结构特别，使得它能够在低沉的淤泥、悬浮物和纤维等物质中自由运行。

本规程旨在规范液下无堵塞排污泵的使用、维护和保养，确保其安全牢靠运行，提高环境污染防治水平，保护人类健康和生态环境。

二、适用范围本规程适用于全部液下无堵塞排污泵的使用、维护和保养，涵盖液下无堵塞排污泵的选型、安装、调试、使用、维护和保养等方面。

三、使用要求1.选型应依据实际使用要求，选择适当的液下无堵塞排污泵型号和规格，确保能够有效并且稳定地运行。

2.安装2.1 应在地面上、室内或者防潮、防晒、防冻的室外地面上安装液下无堵塞排污泵，不得在室外露天空地上安装。

2.2 应依照液下无堵塞排污泵的安装说明进行组装和安装，必需确保安装坚固、合理、规范。

2.3 液下无堵塞排污泵的进出口管道应依据实际情况合理设计，且使用前应对管道进行洗净。

2.4 安装液下无堵塞排污泵的场所应保持干燥、温度适合，并应有良好的通风设备。

严禁在有爆炸不安全的场所安装液下无堵塞排污泵。

3.调试3.1 安装完毕后，应对液下无堵塞排污泵进行系统调试，试运行1小时以上，确保泵系统各项指标符合要求。

3.2 在液下无堵塞排污泵系统加入清水或少量污水，试运行1小时以上，并注意察看各项指标，不得显现波动或不正常现象。

3.3 在液下无堵塞排污泵系统加入适量污水，尽量选择仿佛实际使用情况的情况，在正常负载条件下试运行1小时以上。

4.使用4.1 液下无堵塞排污泵在使用过程中，应注意保持系统良好的通风和干燥状态。

4.2 当液下无堵塞排污泵长期不使用时，应在泵内注满清水，以防止泵内构造部件腐蚀损坏。

4.3 对于低于液下无堵塞排污泵设计流量的情况，应采纳调整阀等方式来调整过流量，以保护液下无堵塞排污泵和系统的安全稳定运行。

5.维护和保养5.1 液下无堵塞排污泵应定期巡检，检查各项指标，如有问题适时进行维护。

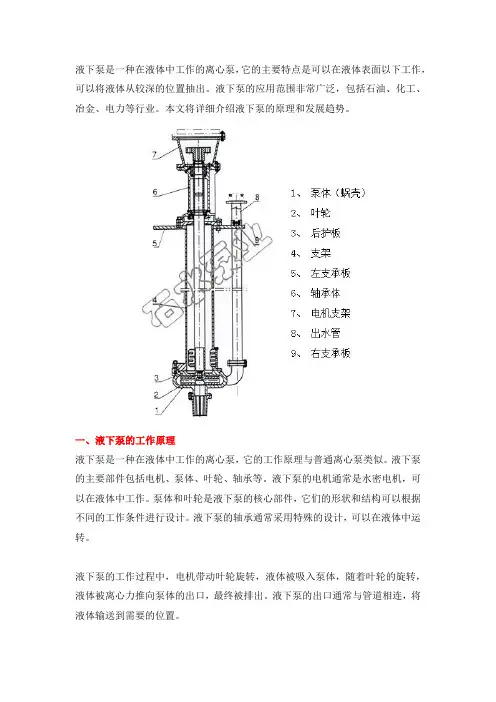

液下泵是一种在液体中工作的离心泵，它的主要特点是可以在液体表面以下工作，可以将液体从较深的位置抽出。

液下泵的应用范围非常广泛，包括石油、化工、冶金、电力等行业。

本文将详细介绍液下泵的原理和发展趋势。

一、液下泵的工作原理液下泵是一种在液体中工作的离心泵，它的工作原理与普通离心泵类似。

液下泵的主要部件包括电机、泵体、叶轮、轴承等。

液下泵的电机通常是水密电机，可以在液体中工作。

泵体和叶轮是液下泵的核心部件，它们的形状和结构可以根据不同的工作条件进行设计。

液下泵的轴承通常采用特殊的设计，可以在液体中运转。

液下泵的工作过程中，电机带动叶轮旋转，液体被吸入泵体，随着叶轮的旋转，液体被离心力推向泵体的出口，最终被排出。

液下泵的出口通常与管道相连，将液体输送到需要的位置。

二、液下泵的分类液下泵根据不同的工作条件和应用场景，可以分为不同的类型。

常见的液下泵类型包括：1.潜水泵潜水泵是一种可以完全浸入液体中工作的液下泵，常用于排水、水处理、污水处理等领域。

2.深井泵深井泵是一种可以在深井中工作的液下泵，常用于地下水开采、石油开采等领域。

3.污水泵污水泵是一种专门用于处理污水的液下泵，常用于污水处理厂、工业废水处理等领域。

4.海水泵海水泵是一种专门用于处理海水的液下泵，常用于海水淡化、海水冷却等领域。

三、液下泵的优点液下泵相比于传统的泵，具有以下优点：1.可以在液体表面以下工作液下泵可以在液体表面以下工作，可以将液体从较深的位置抽出，这对于一些需要从深井、深水中抽水的场合非常有用。

2.能够处理不同的液体液下泵可以处理不同的液体，包括清水、污水、海水等，具有很强的适应性。

3.维护成本低液下泵的维护成本相对较低，因为它的主要部件可以在液体中工作，不需要经常进行维护。

4.环保节能液下泵可以将液体从深处抽出，减少了能量的浪费，具有环保节能的优点。

四、液下泵的发展历程液下泵的发展历程可以追溯到20世纪初，当时液下泵主要用于石油开采和水处理领域。

液下泵工作原理液下泵是一种用于从水源或液体储存容器中抽取液体的设备。

它通常用于工业、农业和民用领域，用于输送水、油、化学品等各种液体。

液下泵的工作原理是通过利用机械或电动力将液体从水源或储存容器中抽取，并通过管道输送到需要的地方。

液下泵的工作原理主要包括以下几个方面：1. 泵体结构液下泵通常由泵体、叶轮、电机、密封件、轴承等部件组成。

泵体是液下泵的主要部件，它负责承载叶轮和其他部件，并通过密封件和轴承与电机连接。

泵体通常采用耐腐蚀材料制成，以适应不同液体的输送要求。

2. 叶轮设计液下泵的叶轮是通过电机的驱动产生旋转力，将液体从水源或储存容器中抽取出来。

叶轮的设计通常考虑到液体的流动特性和泵的工作效率，以确保液体能够顺利地被抽取和输送。

3. 电机驱动液下泵通常采用电动机作为动力源，通过电机的驱动产生旋转力，带动叶轮旋转，从而实现液体的抽取和输送。

电机的选型和功率通常根据液体的性质和输送距离来确定，以确保泵的工作效率和稳定性。

4. 密封件和轴承液下泵的密封件和轴承起着重要的作用，它们能够有效地防止液体泄漏和泵的损坏。

密封件通常采用耐腐蚀材料制成，以适应不同液体的输送要求。

轴承则能够减少泵的摩擦和磨损，延长泵的使用寿命。

5. 输送管道液下泵通过输送管道将抽取的液体输送到需要的地方。

输送管道通常考虑到液体的流动特性和输送距离，以确保液体能够顺利地被输送到目的地。

综上所述，液下泵通过泵体结构、叶轮设计、电机驱动、密封件和轴承、输送管道等部件的协同作用，实现了从水源或液体储存容器中抽取液体，并将其输送到需要的地方的工作原理。

液下泵在各个领域都有着广泛的应用，为液体输送提供了便利和高效的解决方案。
