结构施工图在建筑设计的基础上，对房屋各承重构件的布置、形状、大小、材料，构造及相互关系等进行设计，画出来的图样称为结构施工图(又称结构图)，简称“结施”。
结构图一般包括结构设计说明、结构布置图和构件详图三部分内容。
结构设计说明以文字叙述为主，主要说明设计的依据，如地基情况、风雪荷载、抗震情况;选用结构材料的类型、规格、强度等级;施工要求;标准图或通用图的使用等。
结构布置图是房屋承重结构的整体布置图，主要表示结构构件的位置、数量、型号及相互关系。
常用的结构平面布置图有基础布置平面图、楼层结构平面图、屋面结构平面图、柱网平面图等构件详图是表示单个构件形状、尺寸、材料、构造及工艺的图样，如：梁、板、柱、基础等详图。
一、基础平面图及详图为了把基础表达得更清楚，假想用贴近首层地面并与之平行的剖切平面把整个建筑物切开，移走上半部分，剩下下半部分，再假想把基础周围的回填土挖出使整个基础裸露出来。
基础平面图。
是将剖切后裸露出的基础向水平投影面作投影而得到的剖面图。
基础详图。
是将基础垂直切开所得到的断面图(对独立基础，有时还附单个基础的平面详图)。
(一)基础平面图基础平面图主要表达基础的平面布置情况，定位轴线及间距，基础的类型、管沟的平面位置和基础详图的剖切位置等。
它与基础详图一起，用做放线，挖基槽和基坑，砌筑基础以及编制预算和施工进度计划的依据。
图1-2-6所示为某宿舍基础平面图。
条形基础用两条平行的粗实线表示剖切到的墙厚，基础墙两侧的中实线表示基础外形轮廓，基础断面位置用○——表示。
绘图比例为1:200，横向轴线由①～⑩，纵向轴线由A～E。
图中框架柱涂黑。
(二)基础详图基础详图主要表达基础的形状、尺寸、材料、构造及基础的埋置深度等。
各种基础的图示方法有所不同，图1-2-7举出了独立基础的基础详图。
从该图中看到，基础底面长度为1800mm，宽度为1800mm，基础顶面标高-0.700m,每个基础大放脚的高度为400mm。
第九章结构施工图教学目的：让学生掌握建筑结构施工图的读法教法要点：简要介绍结构受力的理论知识。

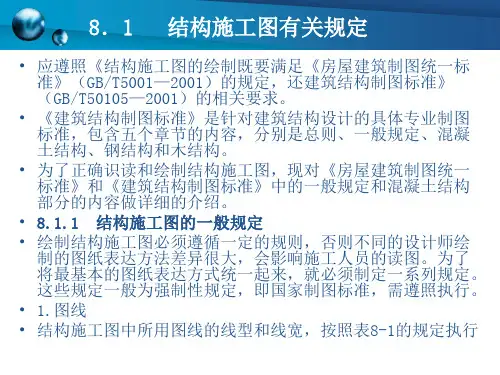

重点：梁、板、柱结构施工图的读法难点：梁结构施工图的读法关键：板结构施工图的读法教学过程或内容：一．建筑结构制图标准施工图的基本概述二．建筑结构施工图的主要内容三．钢筋混凝土结构施工平面表示法$9.1建筑结构施工图的基本概述一. 结构施工图的内容1.结构设计说明2.结构平面布置图⑴基础平面图⑵楼层结构布置平面图⑶屋盖结构平面图3.构件详图⑴梁,板,柱及基础结构详图⑵楼梯结构详图⑶屋架结构详图二. 结构施工图的有关规定$9.2 建筑结构施工图的主要内容一. 基础平面图及详图二. 楼层结构平面布置图及详图房屋上部结构布置一般用分层的结构平面图来表示，包括各层的楼层结构平面图和屋顶结构平面图，统称为结构平面图。
结构平面图的内容为：1．定位轴线网及墙、柱、梁的编号和定位尺寸；2．预制板代号、型号、数量等；3．现浇板起止位置和钢筋配置及预留孔洞大小和位置；4．圈梁、过梁位置和编号；5．楼面及各种梁底面（或顶面）结构标高；6．详图索引符号及有关剖切符号；7．预制构件标准图集编号，材料要求等。
结构平面图的绘制方法步骤：1．定图幅、定比例；2．画定位轴线和构件位置（底稿）；3．作标注、写说明；4．检查、加深图线。
$9.3平法施工图结施平法全称为“结构施工图平面整体表示法”。
该表示法产生于20世纪90年代，因具有传统表示法所不具有的多项优点而得到广泛推广应用。
传统构件表示法中各构件结构逐个表达，大量内容重复表达，降低了制图效率，造成浪费。
而“平法”按照平面整体表示法的制图规则，把构件的尺寸、配筋和构造作法等整体直接表达在各类构件的结构平面布置图上，并与标准构造详图配合使用，形成了一套完整的结构施工图。
从而使结构设计快捷方便，表达准确全面，又易于修改，提高了设计效率。
同时，由于表达顺序与施工顺序一致，也便于施工和验收。
一.柱网布置图柱的“平法”表达方式有两种：一种是截面注写方式，一种是列表注写方式。
