白口铸铁的分类及高铬白口铸铁的应用

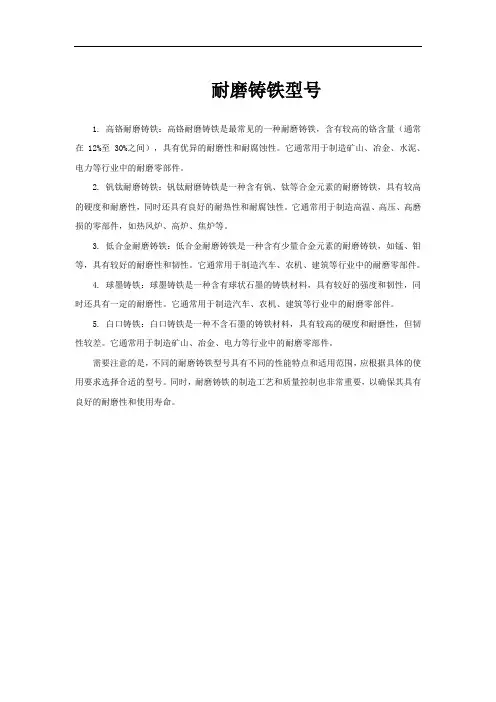

耐磨铸铁型号
1. 高铬耐磨铸铁：高铬耐磨铸铁是最常见的一种耐磨铸铁，含有较高的铬含量（通常在 12%至 30%之间），具有优异的耐磨性和耐腐蚀性。

它通常用于制造矿山、冶金、水泥、电力等行业中的耐磨零部件。

2. 钒钛耐磨铸铁：钒钛耐磨铸铁是一种含有钒、钛等合金元素的耐磨铸铁，具有较高的硬度和耐磨性，同时还具有良好的耐热性和耐腐蚀性。

它通常用于制造高温、高压、高磨损的零部件，如热风炉、高炉、焦炉等。

3. 低合金耐磨铸铁：低合金耐磨铸铁是一种含有少量合金元素的耐磨铸铁，如锰、钼等，具有较好的耐磨性和韧性。

它通常用于制造汽车、农机、建筑等行业中的耐磨零部件。

4. 球墨铸铁：球墨铸铁是一种含有球状石墨的铸铁材料，具有较好的强度和韧性，同时还具有一定的耐磨性。

它通常用于制造汽车、农机、建筑等行业中的耐磨零部件。

5. 白口铸铁：白口铸铁是一种不含石墨的铸铁材料，具有较高的硬度和耐磨性，但韧性较差。

它通常用于制造矿山、冶金、电力等行业中的耐磨零部件。

需要注意的是，不同的耐磨铸铁型号具有不同的性能特点和适用范围，应根据具体的使用要求选择合适的型号。

同时，耐磨铸铁的制造工艺和质量控制也非常重要，以确保其具有良好的耐磨性和使用寿命。

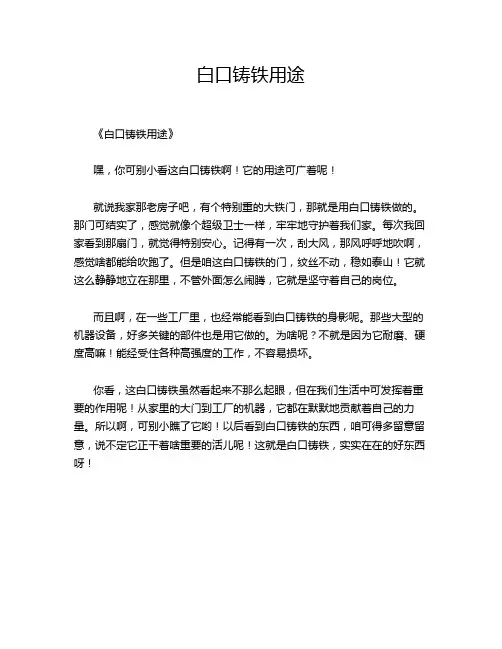

白口铸铁用途
《白口铸铁用途》
嘿，你可别小看这白口铸铁啊！它的用途可广着呢！
就说我家那老房子吧，有个特别重的大铁门，那就是用白口铸铁做的。

那门可结实了，感觉就像个超级卫士一样，牢牢地守护着我们家。

每次我回家看到那扇门，就觉得特别安心。

记得有一次，刮大风，那风呼呼地吹啊，感觉啥都能给吹跑了。

但是咱这白口铸铁的门，纹丝不动，稳如泰山！它就这么静静地立在那里，不管外面怎么闹腾，它就是坚守着自己的岗位。

而且啊，在一些工厂里，也经常能看到白口铸铁的身影呢。

那些大型的机器设备，好多关键的部件也是用它做的。

为啥呢？不就是因为它耐磨、硬度高嘛！能经受住各种高强度的工作，不容易损坏。

你看，这白口铸铁虽然看起来不那么起眼，但在我们生活中可发挥着重要的作用呢！从家里的大门到工厂的机器，它都在默默地贡献着自己的力量。

所以啊，可别小瞧了它哟！以后看到白口铸铁的东西，咱可得多留意留意，说不定它正干着啥重要的活儿呢！这就是白口铸铁，实实在在的好东西呀！。

铮铮硬骨高铬铸铁（上篇）2009-8-5 17:20:49高铬白口抗磨铸铁（以下简称高铬铸铁）是一种性能优良而受到特别重视的抗磨材料。

它以比合金钢高得多的耐磨性，和比一般白口铸铁高得多的韧性、强度，同时它还兼有良好的抗高温和抗腐蚀性能，加之生产便捷、成本适中，而被誉为当代最优良的抗磨料磨损材料之一。

高铬铸铁属金属耐磨材料、抗磨铸铁类铬系抗磨铸铁的一个重要分支，是继普通白口铸铁、镍硬铸铁而发展起来的第三代白口铸铁。

早在1917年就出现了第一个高铬铸铁专利。

高铬铸铁一般泛指含Cr量在11-30%之间，含C量在2.0-3.6%之间的合金白口铸铁。

我国抗磨白口铸铁国家标准（GB/T8623）规定了高铬白口铸铁的牌号、成分、硬度及热处理工艺和使用特性。

其典型成分及工艺如下表：表1高铬铸铁的牌号及化学成分（GB/T 8623） %表2高铬铸铁的硬度（GB/T 8623）表3 高铬铸铁件热处理规范（GB/T 8623）美国高铬铸铁执行标准为ASTMA532M，英国为BS4844，德国为DIN1695，法国为NFA32401。

俄罗斯在前苏联时期曾研制了12-15%Cr、3-5.5%Mn，壁厚达200mm 的球磨机衬板，现执行ҐOCT7769标准。

特别值得一提的是在近一个世纪里，曾为抗磨白口铸铁做出了卓越贡献的美国克莱梅克斯（Climax）钼业公司。

1928年该公司首先发明了镍硬铸铁，把抗磨铸铁科技推向了一个空前高度。

1974年为纪念国际GIFA，在杜赛尔多夫展览会上展示了名为“神秘1号”和“神秘2号”。

即经典的高铬抗磨铸铁153（Cr15Mo3）和1521（Cr15Mo2Cu），现如今克莱梅克斯公司执行高铬铸铁标准如下，栏主提示大家这是特别值得一看的。

表4 美国Climax钼公司规定的高铬铸铁成分（质量分子数） %注：①碳含量为下限时，大断面中可能出现贝氏体。

高铬铸铁规模化工业应用，发达国家始于上世纪六十年代。

高铬铸白口铁在水泥磨机衬板的应用及发展前景华昆港机耐磨铸钢有限公司王定祥近30年来我国水泥工业用铸造材料取得了突飞猛进的发展，一些产品达到国际先进水平！早在1882年英国人R.A哈特菲尔德（Hadfield ）发明的高锰钢距今已有130年历史，在加入各种合金元素的高锰钢形成了系列新品种，在工业上仍然广泛应用。

铸造合金钢异军突起，它以硬度高、韧性好、耐磨性能优异而在某些工况条件下取代了高锰钢而普遍应用。

高铬合金白口铸铁以其更高的硬度显示其最佳的耐磨性能，而高铬合金被称最抗磨的耐磨材料，由于冲击韧性较高锰钢、合金钢低而使用受限。

可是高铬白口铸铁在水泥磨机上制作衬板有其广阔的发展前景！1.球磨机工作原理：水泥建材主要粉磨设备为球磨机、简称磨机。

它是一个两端带有支承装置的圆筒体，内装研磨体（钢球）和被磨的物料（如石灰石），其总装入量为筒体有效容积的25-45%。

筒体绕水平的中心轴线回转，筒体内的研磨体和物料在离心力和摩擦力作用下被筒体衬板提升到一定的高度，然后脱离筒体瀑泻或抛落，物料循环地在筒体内运动受到研磨体不断地冲击、辊轧挤压和研磨作用而被粉碎成为一定粒度要求的产品。

物料从筒体一端的空心轴进入，而粉磨后的产品经筒体另一端空心轴排出。

筒体内物料的移动是给予压力来实现。

筒体能够回转是由电机带动减速机，减速机传动筒体上的大齿轮实现的。

干法磨时物料排出筒体被输送出去。

球磨机的一般构造见图1[1] 4.5 X 15.11m球磨机二仓分级衬板在筒体内情形见图2。

球磨机中主要磨损件是衬板与磨球。

衬板是球磨机筒体和进出口料端盖的保护板，承受研磨体和物料的冲击与研磨。

图1、球磨机的一般构造1 一进料装置2 一支承装置3一回转部分4一出料装置5一传动装置6 一研磨体2、高铬白口铸铁磨机衬板应用实例2- 1 ZGCr13SiMo钢衬板在© 4.5m大型水泥磨机磨机应用实例ZGCr13SiMo是笔者在唐山水泥机械厂工作期间的1985年主[2]持研制的高铬白口铸铁新品种，ZGCr13SiMo钢化学成分力学性能与金相组织见表1。

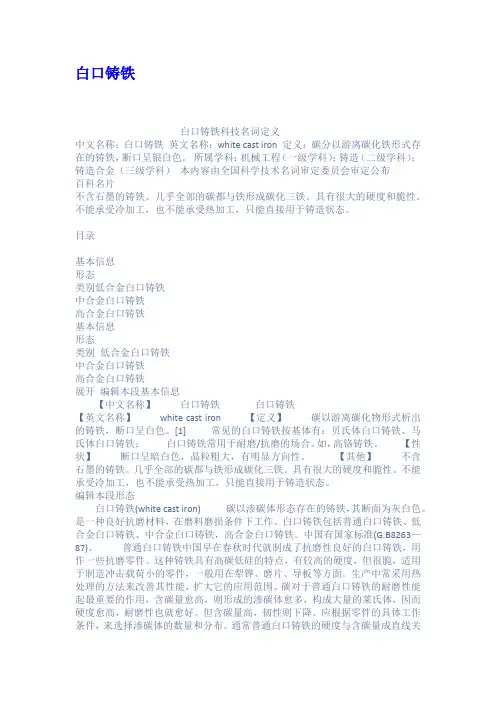

白口铸铁白口铸铁科技名词定义中文名称：白口铸铁英文名称：white cast iron 定义：碳分以游离碳化铁形式存在的铸铁，断口呈银白色。

所属学科：机械工程（一级学科）；铸造（二级学科）；铸造合金（三级学科）本内容由全国科学技术名词审定委员会审定公布百科名片不含石墨的铸铁。

几乎全部的碳都与铁形成碳化三铁。

具有很大的硬度和脆性。

不能承受冷加工，也不能承受热加工，只能直接用于铸造状态。

目录基本信息形态类别低合金白口铸铁中合金白口铸铁高合金白口铸铁基本信息形态类别低合金白口铸铁中合金白口铸铁高合金白口铸铁展开编辑本段基本信息【中文名称】白口铸铁白口铸铁【英文名称】white cast iron 【定义】碳以游离碳化物形式析出的铸铁，断口呈白色。

[1] 常见的白口铸铁按基体有：贝氏体白口铸铁、马氏体白口铸铁；白口铸铁常用于耐磨/抗磨的场合。

如，高铬铸铁。

【性状】断口呈暗白色，晶粒粗大，有明显方向性。

【其他】不含石墨的铸铁。

几乎全部的碳都与铁形成碳化三铁。

具有很大的硬度和脆性。

不能承受冷加工，也不能承受热加工，只能直接用于铸造状态。

编辑本段形态白口铸铁(white cast iron) 碳以渗碳体形态存在的铸铁，其断面为灰白色。

是一种良好抗磨材料，在磨料磨损条件下工作。

白口铸铁包括普通白口铸铁、低合金白口铸铁、中合金白口铸铁，高合金白口铸铁。

中国有国家标准(G.B8263—87)。

普通白口铸铁中国早在春秋时代就制成了抗磨性良好的白口铸铁，用作一些抗磨零件。

这种铸铁具有高碳低硅的特点，有较高的硬度，但很脆，适用于制造冲击载荷小的零件，一般用在犁铧、磨片、导板等方面。

生产中常采用热处理的方法来改善其性能，扩大它的应用范围。

碳对于普通白口铸铁的耐磨性能起最重要的作用，含碳量愈高，则形成的渗碳体愈多，构成大量的莱氏体，因而硬度愈高，耐磨性也就愈好。

但含碳量高，韧性则下降。

应根据零件的具体工作条件，来选择渗碳体的数量和分布。

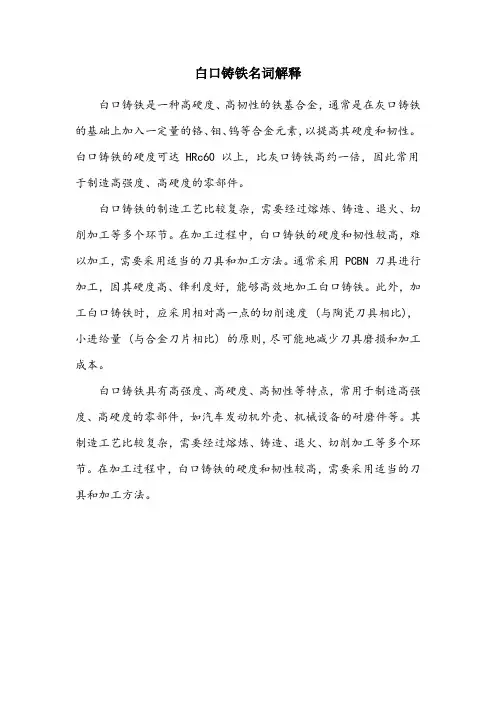

白口铸铁名词解释
白口铸铁是一种高硬度、高韧性的铁基合金，通常是在灰口铸铁的基础上加入一定量的铬、钼、钨等合金元素，以提高其硬度和韧性。

白口铸铁的硬度可达 HRc60 以上，比灰口铸铁高约一倍，因此常用于制造高强度、高硬度的零部件。

白口铸铁的制造工艺比较复杂，需要经过熔炼、铸造、退火、切削加工等多个环节。

在加工过程中，白口铸铁的硬度和韧性较高，难以加工，需要采用适当的刀具和加工方法。

通常采用 PCBN 刀具进行加工，因其硬度高、锋利度好，能够高效地加工白口铸铁。

此外，加工白口铸铁时，应采用相对高一点的切削速度 (与陶瓷刀具相比),小进给量 (与合金刀片相比) 的原则，尽可能地减少刀具磨损和加工成本。

白口铸铁具有高强度、高硬度、高韧性等特点，常用于制造高强度、高硬度的零部件，如汽车发动机外壳、机械设备的耐磨件等。

其制造工艺比较复杂，需要经过熔炼、铸造、退火、切削加工等多个环节。

在加工过程中，白口铸铁的硬度和韧性较高，需要采用适当的刀具和加工方法。

铸铁管的分类铸铁管是一种应用广泛的管道材料，由于其良好的耐腐蚀性和耐压性，被广泛应用于建筑、水利、化工、石油、天然气等领域。

根据用途和材质的不同，铸铁管可以分为多种类型。

本文将介绍铸铁管的分类及其特点。

一、按用途分类1. 排水管道排水管道是铸铁管的主要应用领域之一。

它包括市政排水管道、建筑排水管道、工业排水管道等。

排水管道的特点是管道内部流体为污水或废水，需要具有良好的耐腐蚀性。

2. 给水管道给水管道主要用于供水系统中。

铸铁管具有良好的耐压性和耐腐蚀性，可以满足供水管道的要求。

3. 燃气管道燃气管道是将燃气输送到用户终端的管道系统。

铸铁管具有良好的耐压性和耐腐蚀性，可以满足燃气管道的要求。

二、按材质分类1. 灰铸铁管灰铸铁管是最常见的铸铁管。

它的主要成分是碳、硅、锰、硫、磷等元素。

灰铸铁管具有较好的耐腐蚀性和耐压性，适用于一般的排水、给水和燃气管道。

2. 球墨铸铁管球墨铸铁管是一种强度高、韧性好的铸铁管。

它的主要成分是碳、硅、锰、钼等元素。

球墨铸铁管具有良好的耐腐蚀性和耐压性，适用于高压、大口径的管道系统。

3. 白口铸铁管白口铸铁管是一种高硬度、高耐磨的铸铁管。

它的主要成分是碳、硅、锰等元素。

白口铸铁管具有优异的耐磨性和耐腐蚀性，适用于输送磨损性物质的管道系统。

4. 高铬铸铁管高铬铸铁管是一种具有较高耐腐蚀性的铸铁管。

它的主要成分是铬、镍、钼等元素。

高铬铸铁管具有优异的耐酸碱腐蚀性和耐高温性能，适用于化工、冶金等行业的管道系统。

三、按制造工艺分类1. 砂型铸造铸铁管砂型铸造铸铁管是最常见的铸造工艺。

它的制造工艺简单，成本较低，适用于小批量生产。

2. 金属型铸造铸铁管金属型铸造铸铁管是一种高精度的铸造工艺。

它的成本较高，适用于大批量生产。

3. 液压铸造铸铁管液压铸造铸铁管是一种高效、高精度的铸造工艺。

它的成本较高，适用于大批量生产。

总之，铸铁管是一种应用广泛的管道材料，根据用途、材质和制造工艺的不同，可以分为多种类型。

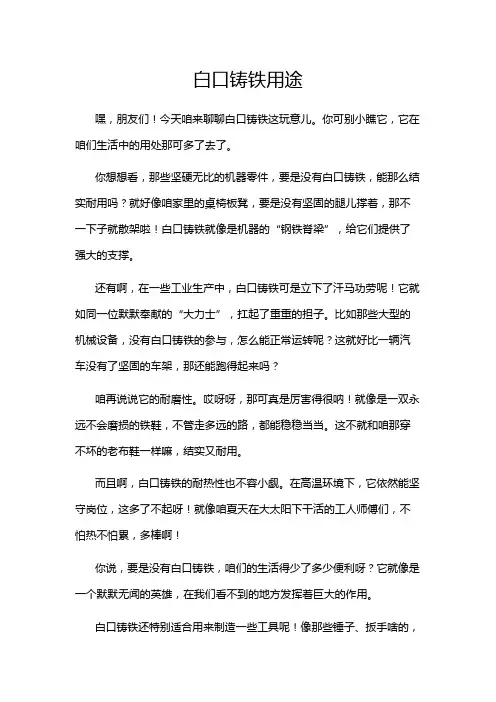

白口铸铁用途嘿，朋友们！今天咱来聊聊白口铸铁这玩意儿。

你可别小瞧它，它在咱们生活中的用处那可多了去了。

你想想看，那些坚硬无比的机器零件，要是没有白口铸铁，能那么结实耐用吗？就好像咱家里的桌椅板凳，要是没有坚固的腿儿撑着，那不一下子就散架啦！白口铸铁就像是机器的“钢铁脊梁”，给它们提供了强大的支撑。

还有啊，在一些工业生产中，白口铸铁可是立下了汗马功劳呢！它就如同一位默默奉献的“大力士”，扛起了重重的担子。

比如那些大型的机械设备，没有白口铸铁的参与，怎么能正常运转呢？这就好比一辆汽车没有了坚固的车架，那还能跑得起来吗？咱再说说它的耐磨性。

哎呀呀，那可真是厉害得很呐！就像是一双永远不会磨损的铁鞋，不管走多远的路，都能稳稳当当。

这不就和咱那穿不坏的老布鞋一样嘛，结实又耐用。

而且啊，白口铸铁的耐热性也不容小觑。

在高温环境下，它依然能坚守岗位，这多了不起呀！就像咱夏天在大太阳下干活的工人师傅们，不怕热不怕累，多棒啊！你说，要是没有白口铸铁，咱们的生活得少了多少便利呀？它就像是一个默默无闻的英雄，在我们看不到的地方发挥着巨大的作用。

白口铸铁还特别适合用来制造一些工具呢！像那些锤子、扳手啥的，有了它，才能那么坚固好用呀。

这就跟咱厨房里的菜刀似的，没有好的材质，怎么能切得动那些硬菜呢？咱再想想，要是建筑工地上没有用白口铸铁制造的各种部件，那高楼大厦还能那么稳稳地矗立着吗？它可不就是建筑的“定海神针”嘛！总之啊，白口铸铁这东西，别看它普普通通的，实际上用处大着呢！它在我们的生活和工作中扮演着不可或缺的角色。

我们真应该好好感谢它，感谢它为我们带来的便利和安全。

它就是那个一直在背后默默付出的“老黄牛”，咱可不能忘了它的好呀！。

铸铁的分类名词解释
铸铁是一种铁碳合金材料，由铁和碳以及其他合金元素组成。

铸铁可以根据其碳含量、合金元素含量和微观组织特征来进行分类。

下面是一些常见的铸铁分类：
1. 灰铸铁（Gray Iron）：灰铸铁是最常见的铸铁类型，具有灰色断口。

其碳含量较高（3-4%）使得灰铸铁具有良好的湿摩擦性和抗磨性能。

灰铸铁通常用于制造机床床身、发动机缸体等。

2. 白口铸铁（White Iron）：白口铸铁碳含量较高，通常超过4%。

它的显著特点是硬度极高，但韧性较差，断裂为白色。

白口铸铁常用于制造耐磨件，如刮刀、破碎机的碎料齿等。

3. 高强度铸铁（High-strength Iron）：高强度铸铁含有一定量的合金元素，如钼、铬和钛等。

这些元素的添加可以显著提高铸铁的强度、硬度和耐磨性能。

高强度铸铁通常用于制造汽车发动机缸体、机械零件等。

4. 可锻铸铁（Malleable Iron）：可锻铸铁是一种具有较高韧性和可锻性的铸铁，可通过热处理获得不同强度级别的材料。

可锻铸铁常用于制造管件、连杆、链接件等。

5. 高合金铸铁（High-alloy Iron）：高合金铸铁含有较高比例的合金元素，如钴、镍、钼和铜等。

这些合金元素的添加可以提高铸铁的耐腐蚀性、耐磨性和高温强度。

高合金铸铁通常用于制造化工设备和高温环境下的零件。

这些分类仅代表了一部分铸铁的种类，实际上还有许多其他类型的铸铁，它们具有不同的特性和应用领域。

白口铸铁的分类及高铬白口铸铁的应用白口铸铁是应用较早也是比较广泛的一类耐磨材料，中国早在春秋时代就制成了抗磨性良好的白口铸铁，用作一些抗磨零件。

白口铸铁包括普通白口铸铁、低合金白口铸铁、中合金白口铸铁，高合金白口铸铁。

普通白口铸铁是不添加合金元素的普通白口铸铁，工程上被应用于耐磨性要求不高的抗磨铸件。

低合金白口铸铁脆性仍较大，适用于对耐磨性和韧性要求不太高的场合。

中合金白口铸铁以铬为主要合金元素，加入铬量达9%时，这种碳化物呈孤立杆状或板状形态，连续性差，所以韧性好、强度高。

目前用得最广泛的是高合金白口铸铁中含铬量为12％～20％的高铬白口铸铁，具有较高的硬度，良好的耐磨性和韧性，广泛应用于采矿、水泥、电力、筑路机械等方面。

随着高铬白口铸铁的应用日益广泛，各种新型刀具如硬质合金刀具，陶瓷刀具和立方氮化硼刀具等超硬刀具的应用也日趋广泛。

但只有选择正确的刀具，才能更好的解决高铬白口铸铁难加工的问题。

以前和华菱刀具工程师交谈时听说华菱立方氮化硼刀具BN-K1加工高铬白口铸铁效果更明显。

原因是华菱超硬立方氮化硼刀具BN-K1属于非金属粘合剂，是整体聚晶立方氮化硼刀具，其硬度高，具有良好的耐磨性和抗冲击性能，可有效提高加工效率。

华菱超硬是一家集超硬刀具设计，生产，技术服务于一体的中国民族企业，其刀具方案可全方位、高效的完成硬材料加工行业领域的各种零部件的车削、铣削等一系列加工。

目前被广泛应用于高硬度材料，热处理后的高硬度工件，和其他难切削材料的零件领域。

自创立以来，与多家机械零部件商家建立了长期合作伙伴关系。

以下是华菱立方氮化硼刀具BN-K1加工高铬白口铸铁的实际加工案例。

一、高铬白口铸铁的特性高铬白口铸铁是继普通白口铸铁、镍硬铸铁发展起来的第三代白口铸铁。

目前高铬铸铁已经是世所公认的优良的耐磨材料，在采矿、水泥、电力、筑路机械、耐火材料等方面应用十分广泛。

高铬白口铸铁作为耐磨铸件在不做任何热处理的情况下，硬度一般在HRC45以上，抗拉强度为650～850MPa。

高铬铸铁作者：卢洪波高铬白口抗磨铸铁（以下简称高铬铸铁）是一种因性能优良而特别受到业内重视的抗磨材料。

在耐磨性上，它比合金钢高得多；在韧性、强度上，它又比一般白口铸铁高得多；同时，它还兼有良好的抗高温和抗腐蚀性能，而且生产便捷、成本适中，因此成为当代最优良的抗磨料磨损材料之一。

高铬铸铁属金属耐磨材料中抗磨铸铁类铬系抗磨铸铁的一个重要分支，是继普通白口铸铁、镍硬铸铁之后发展起来的第三代白口铸铁。

高铬铸铁一般指含铬量在11%~30%、含碳量在2.0%~3.6%范围的合金白口铸铁。

早在1917年就出现了第一个高铬铸铁专利。

我国抗磨白口铸铁国家标准（G B /T 8623）规定了高铬白口铸铁的牌号、成分、硬度及热处理工艺和使用特性。

美国高铬铸铁执行标准为A S T M A 532M ，英国为B S 4844，德国为D I N 1695，法国为N F A 32401。

俄罗斯在前苏联时期曾研制了含铬量12%~15%、含锰量3%~5.5%、壁厚达200m m 的球磨机衬板，现执行ГO C T 7769标准。

特别值得一提的是，美国克莱梅克斯（C l i m a x ）钼业公司曾在近一个世纪的时间里，为抗磨白口铸铁的发展做出了卓越的贡献。

1928年，该公司首先发明了镍硬铸铁，从而将抗磨铸铁技术推向了一个空前的高度。

1974年，为纪念国际G I F A ，该公司在杜赛尔多夫展览会上展示了其名为“神秘1号”和“神秘2号”的经典高铬抗磨铸铁153（C r 15M o 3）和1521（C r 15M o 2Cu ）。

目前，克莱梅克斯公司执行的高铬铸铁标准见附表所示。

栏主特别提示大家，这是非常值得一看的。

对高铬铸铁的规模化工业应用，发达国家始于上世纪60年代。

我国则于1969年，由当时的机械工业部与新日铁公司及八幡厂技术实验中心联合在武钢进行了轧钢实验，并取得了很好的效果。

很快，由国防工业出版社出版的第一部较为全面、详细地向国内读者介绍高铬铸铁化学成分、合金元素的影响及熔炼和热处理相关问题的图书———《高铬铸铁轧辊的力学性能》问世。

高合金白口铸铁按合金种类，常用的高合金白口铸铁可分为：镍铬系、铬钼系、高铬系、钨系等四大系列。

除钨系外，其他三系列均被列入我国抗磨白口铸铁标准中，见表1。

1．镍铬系在国外称镍硬铸铁，一般w(Ni)=3.3%～7.0%之间。

它的突出优点：强韧性好，可在较低温度下热处理，对于许多木宜进行高温热处理的大铸件及易形成裂纹的结构件是十分有利的。

表2是美国ASTM镍硬铸铁的化学成分，表中的镍硬Ⅰ、Ⅱ、Ⅳ与我国的KmTBNi4Cr2–GT、KmTBNi4Cr2–DT、KmTBCr9Ni5基本对应。

表1抗磨白口铸铁的牌号及其化学成分(GB/T8263–1999)注：镍硬铸铁：w(S)≤0.15%，w(P)≤0.15%；KmTBCr2：w(S)≤0.1%。

w(P)≤0.15%；其他牌号w(S)≤0.06%，w(P)≤0.10%。

①牌号中，“DT”和“GT”分别是“低碳”和“高碳”的汉语拼音字的第一个大写字母，表示该牌号含碳量的高低。

②一般情况下，该牌号应含钼(Mo)。

表2美国镍硬铸铁的化学成分(ASTM A532M–93a)(质量分数，%)2．铬钼系铬钼系合金白口铸铁含w(Cr)=7～23%，并含有w(Mo)≤3%，在我国标准中，主要是表1中的如下四种：KmTBCr8KmTBCr12KmTBCr15MoKmTBCr20Mo其中，中铬(KmTBCr8)铸铁是我国特色的耐磨材料，特别是高Si/C中铬铸铁及中铬硅铸铁已取得广泛应用。

该铸铁的突出特点是C、Cr、Si合金化后使Cr/C ≈3时形成的共晶碳化物为M7C3型，从而使铸铁具有较好的综合力学性能及高的性能价格比。

KmTBCr12的淬透性有限，故大多数不以淬火回火态使用。

铸造后只经去应力处理即可。

铸态基体是抗冲击疲劳性能优异的珠光体基体及M7C3共晶碳化物。

KmTBCr15Mo是研究得较深入，应用极广泛的高Cr白口铸铁。

经空淬回火处理后使用，硬度高，硬韧性好，具有优异的抗冲刷及抗冲击磨损性能。

白口铸铁用途白口铸铁是一种常见的金属材料，具有广泛的应用领域。

它的强度和耐磨性能使其成为许多行业中的首选材料。

白口铸铁的主要成分是铁、碳和硅，同时还含有少量的锰、硫、磷和其他杂质。

白口铸铁的主要用途之一是在机械工程领域中。

它具有优异的强度和耐磨性能，可以承受高压和高负荷的工作条件。

因此，白口铸铁经常被用于制造机床、发动机零件、传动系统、风机叶片和其他需要高强度和耐磨性的零件。

白口铸铁的低热膨胀系数使其在高温环境下能保持稳定性，不易变形，使其成为制造矿山机械和炼油设备的理想材料。

白口铸铁也广泛应用于建筑和建筑工程领域。

白口铸铁的优点之一是它的制造成本较低，且易于铸造成各种形状和尺寸。

这使得它成为建筑结构中的重要材料，如桥梁、建筑支撑和水利工程。

白口铸铁还常用于制造管道和配件，用于输送液体和气体。

其耐久性和耐蚀性能使其能够承受各种恶劣的环境条件，例如海水和化学腐蚀。

在汽车制造业中，白口铸铁被广泛应用于发动机和刹车系统上。

其高热导率和热容量使其能够快速散热，有助于保持发动机的稳定运行。

白口铸铁还具有耐磨性和抗疲劳性能，可以承受发动机高温和高压的工作条件。

此外，白口铸铁还用于制造汽车的底盘和悬挂系统，提供强大的支撑和稳定性。

白口铸铁也在能源行业中得到广泛应用。

它被用于制造发电厂的锅炉和热交换器，用于传递热能和产生蒸汽。

白口铸铁的高热传导性能使其能够快速吸收和释放热能，提高能源利用率。

白口铸铁还被用于制造风力发电机的塔筒和叶片，因为它能够承受高速旋转和风力的冲击。

除了以上应用领域，白口铸铁还用于制造农业和园艺工具，如锄头、犁和割草机刀片等。

其耐磨性和抗冲击性能使其能够在土壤中承受重压和剧烈摩擦。

白口铸铁也被用于制造一些日常生活用品，如锅、锤子和门把手等。

总的来说，白口铸铁作为一种常见的金属材料，具有广泛的应用领域。

其强度、耐磨性和耐腐蚀性能使其成为许多行业的首选材料。

无论是在机械工程、建筑、汽车制造、能源行业还是农业等领域，白口铸铁都发挥着重要的作用。

铬白口铸铁件
铬白口铸铁件是目前应用最广泛的合金白口铸铁，铬在白口铸铁中有两方面作用。

一是形成碳化物或是溶入Fe3C提高碳化物硬度。

当铬含量大到较高程度时，碳化物结构、形态、硬度和分布状态都发生变化，显著提高材料的抗磨能力和冲击韧性。

二是个以置换固溶方式溶入奥氏体，改变奥氏体相变性质，提高材料淬透性。

有效改善白口铸铁抗磨性能的铬含量范围很宽，在2%~30%之间都有不同程度的发挥作用。

按照铬的加入量，将白口铸铁分为低铬、中铬、高铬三个品种。

但是由于铸铁件碳含量、凝固速率、其他元素含量的影响相同铬含量可能产生不同的组织和抗磨性能。

铬含量有差别的铸件也可能具有近似的抗磨能力，因此单纯的以铬含量划分品种不尽善完美。

另一种划分品种的根据是铬碳化合物的类型，加入铬但未改变渗碳体晶体类型，即碳化物仍为M3C型的铬白口铸铁称为低铬白口铸铁。

加入铬量较高，大多数铬碳化合物已由M3C转变为M7C3型的铬白口铸铁称为高铬铸铁。

组织中兼有M3C和M7C3型的铬白口铸铁称为中铬白口铸铁。

高铬白口抗磨铸铁（以下简称高铬铸铁）是一种因性能优良而特别受到业内重视的抗磨材料。

在耐磨性上，它比合金钢高得多；在韧性、强度上，它又比一般白口铸铁高得多；同时，它还兼有良好的抗高温和抗腐蚀性能，而且生产便捷、成本适中，因此成为当代最优良的抗磨料磨损材料之一。

高铬铸铁属金属耐磨材料中抗磨铸铁类铬系抗磨铸铁的一个重要分支，是继普通白口铸铁、镍硬铸铁之后发展起来的第三代白口铸铁。

高铬铸铁一般指含铬量在11%~30%、含碳量在2.0%~3.6%范围的合金白口铸铁。

早在1917年就出现了第一个高铬铸铁专利。

我国抗磨白口铸铁国家标准（G B /T 8623）规定了高铬白口铸铁的牌号、成分、硬度及热处理工艺和使用特性。

美国高铬铸铁执行标准为A S T M A 532M ，英国为B S 4844，德国为D I N 1695，法国为N F A 32401。

俄罗斯在前苏联时期曾研制了含铬量12%~15%、含锰量3%~5.5%、壁厚达200m m 的球磨机衬板，现执行ГO C T 7769标准。

特别值得一提的是，美国克莱梅克斯（C l i m a x ）钼业公司曾在近一个世纪的时间里，为抗磨白口铸铁的发展做出了卓越的贡献。

1928年，该公司首先发明了镍硬铸铁，从而将抗磨铸铁技术推向了一个空前的高度。

1974年，为纪念国际G I F A ，该公司在杜赛尔多夫展览会上展示了其名为“神秘1号”和“神秘2号”的经典高铬抗磨铸铁153（C r 15M o 3）和1521（C r 15M o 2C u ）。

目前，克莱梅克斯公司执行的高铬铸铁标准见附表所示。

栏主特别提示大家，这是非常值得一看的。

对高铬铸铁的规模化工业应用，发达国家始于上世纪60年代。

我国则于1969年，由当时的机械工业部与新日铁公司及八幡厂技术实验中心联合在武钢进行了轧钢实验，并取得了很好的效果。

很快，由国防工业出版社出版的第一部较为全面、详细地向国内读者介绍高铬铸铁化学成分、合金元素的影响及熔炼和热处理相关问题的图书———《高铬铸铁轧辊的力学性能》问世。
