论述物理气相沉积和化学气相沉积地优缺点

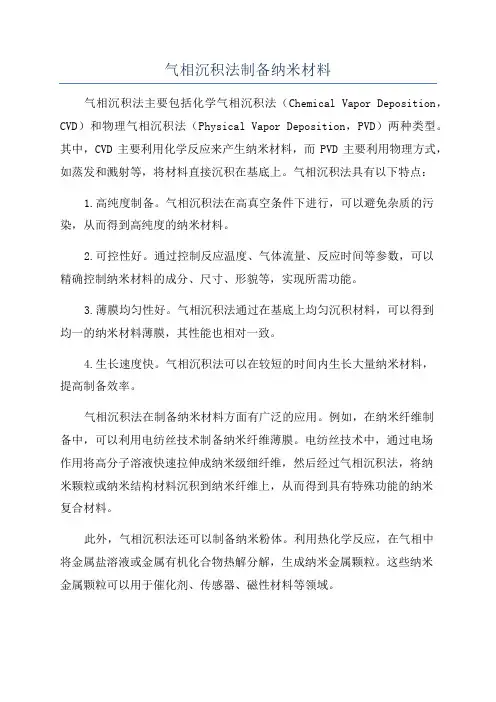

气相沉积法制备纳米材料气相沉积法主要包括化学气相沉积法（Chemical Vapor Deposition，CVD）和物理气相沉积法（Physical Vapor Deposition，PVD）两种类型。

其中，CVD主要利用化学反应来产生纳米材料，而PVD主要利用物理方式，如蒸发和溅射等，将材料直接沉积在基底上。

气相沉积法具有以下特点：1.高纯度制备。

气相沉积法在高真空条件下进行，可以避免杂质的污染，从而得到高纯度的纳米材料。

2.可控性好。

通过控制反应温度、气体流量、反应时间等参数，可以精确控制纳米材料的成分、尺寸、形貌等，实现所需功能。

3.薄膜均匀性好。

气相沉积法通过在基底上均匀沉积材料，可以得到均一的纳米材料薄膜，其性能也相对一致。

4.生长速度快。

气相沉积法可以在较短的时间内生长大量纳米材料，提高制备效率。

气相沉积法在制备纳米材料方面有广泛的应用。

例如，在纳米纤维制备中，可以利用电纺丝技术制备纳米纤维薄膜。

电纺丝技术中，通过电场作用将高分子溶液快速拉伸成纳米级细纤维，然后经过气相沉积法，将纳米颗粒或纳米结构材料沉积到纳米纤维上，从而得到具有特殊功能的纳米复合材料。

此外，气相沉积法还可以制备纳米粉体。

利用热化学反应，在气相中将金属盐溶液或金属有机化合物热解分解，生成纳米金属颗粒。

这些纳米金属颗粒可以用于催化剂、传感器、磁性材料等领域。

总的来说，气相沉积法是一种重要的纳米材料制备方法，具有制备纳米材料纯度高、生长速度快、可控性好等优点。

随着科技的发展，气相沉积法在纳米材料领域的应用将会更加广泛。

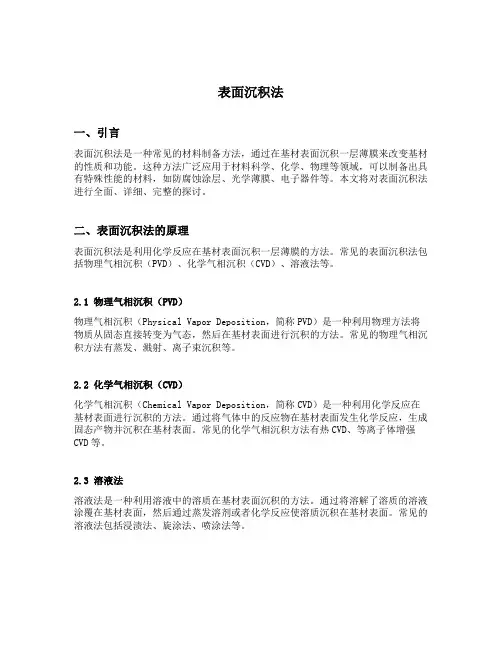

表面沉积法一、引言表面沉积法是一种常见的材料制备方法，通过在基材表面沉积一层薄膜来改变基材的性质和功能。

这种方法广泛应用于材料科学、化学、物理等领域，可以制备出具有特殊性能的材料，如防腐蚀涂层、光学薄膜、电子器件等。

本文将对表面沉积法进行全面、详细、完整的探讨。

二、表面沉积法的原理表面沉积法是利用化学反应在基材表面沉积一层薄膜的方法。

常见的表面沉积法包括物理气相沉积（PVD）、化学气相沉积（CVD）、溶液法等。

2.1 物理气相沉积（PVD）物理气相沉积（Physical Vapor Deposition，简称PVD）是一种利用物理方法将物质从固态直接转变为气态，然后在基材表面进行沉积的方法。

常见的物理气相沉积方法有蒸发、溅射、离子束沉积等。

2.2 化学气相沉积（CVD）化学气相沉积（Chemical Vapor Deposition，简称CVD）是一种利用化学反应在基材表面进行沉积的方法。

通过将气体中的反应物在基材表面发生化学反应，生成固态产物并沉积在基材表面。

常见的化学气相沉积方法有热CVD、等离子体增强CVD等。

2.3 溶液法溶液法是一种利用溶液中的溶质在基材表面沉积的方法。

通过将溶解了溶质的溶液涂覆在基材表面，然后通过蒸发溶剂或者化学反应使溶质沉积在基材表面。

常见的溶液法包括浸渍法、旋涂法、喷涂法等。

三、表面沉积法的应用表面沉积法在材料科学、化学、物理等领域有着广泛的应用。

3.1 防腐蚀涂层表面沉积法可以制备出具有良好防腐蚀性能的涂层。

通过在金属基材表面沉积一层具有防腐蚀性能的材料，可以有效防止金属腐蚀。

常见的防腐蚀涂层包括镀铬、镀锌、喷涂涂层等。

3.2 光学薄膜表面沉积法可以制备出具有特殊光学性能的薄膜。

通过控制沉积条件和材料组分，可以制备出具有特定折射率、透明度等光学性能的薄膜。

常见的光学薄膜应用包括反射镜、透镜、滤光片等。

3.3 电子器件表面沉积法可以制备出具有特殊电子性能的材料，用于制备电子器件。

化学气相沉积与物理气相沉积的差异一、化学气相沉积用化学方法使气体在基体材料表面发生化学反应并形成覆盖层的方法。

化学气相沉积是反应物质在气态条件下发生化学反应，生成固态物质沉积在加热的固态基体表面，进而制得固体材料的工艺技术。

它本质上属于原子范畴的气态传质过程。

采用等离子和激光辅助技术可以显著地促进化学反应，使沉积可在较低的温度下进行；涂层的化学成分可以随气相组成的改变而变化，从而获得梯度沉积物或者得到混合镀层；可以控制涂层的密度和涂层纯度；绕镀件好。

可在复杂形状的基体上以及颗粒材料上镀膜；可以通过各种反应形成多种金属、合金、陶瓷和化合物涂层。

平均自由程在一定的条件下，一个气体分子在连续两次碰撞之间可能通过的各段自由程的平均值。

用符号l表示，单位为米。

在气体分子的碰撞理论的刚球模型中，认为分子只在碰撞的一刹那发生相互作用，而在其他时间内，分子作直线运动。

相继两次碰撞间所走的路程叫分子的自由程。

由于气体分子的数目很大，碰撞频繁，运动的变化剧烈，故其自由程只有统计意义。

这个概念对研究气体的特性（如扩散）和电子或中子之类的粒子穿过固体的运动很重要。

真空在指定空间内，低于一个大气压力的气体状态。

在真空技术里，真空系针对大气而言，一特定空间内部之部份物质被排出，使其压力小于一个标准大气压，则我们通称此空间为真空或真空状态。

1真空常用帕斯卡（Pascal）或托尔（Torr）做为压力的单位思考： PbI2做成膜用什么方法最合适?PbI2多晶膜并用于室温核辐射探测器和X射线成像器件。

研究表明，PbI2膜的结晶质量、致密度及厚度是影响器件性能的关键因素。

提高PbI2膜对X光子或γ光子的光谱响应是提高器件探测性能的重要前提，而光谱响应性能受到材料微结构的影响。

我觉得PbI2做成膜用真空蒸发镀膜最合适，用真空蒸发镀膜做成的薄膜的纯度很高，易于在线检测和控制薄膜的厚度与成分，厚度控制精度最高可达单分子层量级。

也可得到不同显微结构和结晶形态（单晶、多晶或非晶等）的薄膜而且PbI2 的熔沸点也不高。

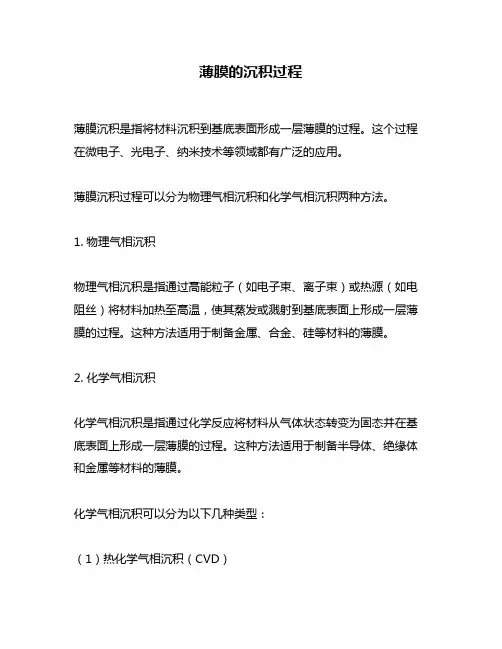

薄膜的沉积过程
薄膜沉积是指将材料沉积到基底表面形成一层薄膜的过程。

这个过程在微电子、光电子、纳米技术等领域都有广泛的应用。

薄膜沉积过程可以分为物理气相沉积和化学气相沉积两种方法。

1. 物理气相沉积
物理气相沉积是指通过高能粒子（如电子束、离子束）或热源（如电阻丝）将材料加热至高温，使其蒸发或溅射到基底表面上形成一层薄膜的过程。

这种方法适用于制备金属、合金、硅等材料的薄膜。

2. 化学气相沉积
化学气相沉积是指通过化学反应将材料从气体状态转变为固态并在基底表面上形成一层薄膜的过程。

这种方法适用于制备半导体、绝缘体和金属等材料的薄膜。

化学气相沉积可以分为以下几种类型：
（1）热化学气相沉积（CVD）
CVD是一种将气态前驱体在高温下分解反应产生材料沉积在基底表面
的方法。

CVD适用于制备SiO2、Si3N4、MoSi2等材料的薄膜。

（2）物理化学气相沉积（PVD）
PVD是指通过物理手段将材料从固态转变为气态，然后在基底表面上
形成一层薄膜的过程。

PVD适用于制备金属、合金、氧化物等材料的
薄膜。

（3）原子层沉积（ALD）
ALD是一种将前驱体分子和反应剂交替注入反应室中，每次只有一个
单层原子或分子被沉积在基底表面上的方法。

ALD适用于制备高质量、均匀性好的绝缘体和金属薄膜。

总之，不同类型的薄膜沉积方法具有不同的特点和优缺点，在实际应
用中需要根据具体情况选择合适的方法。

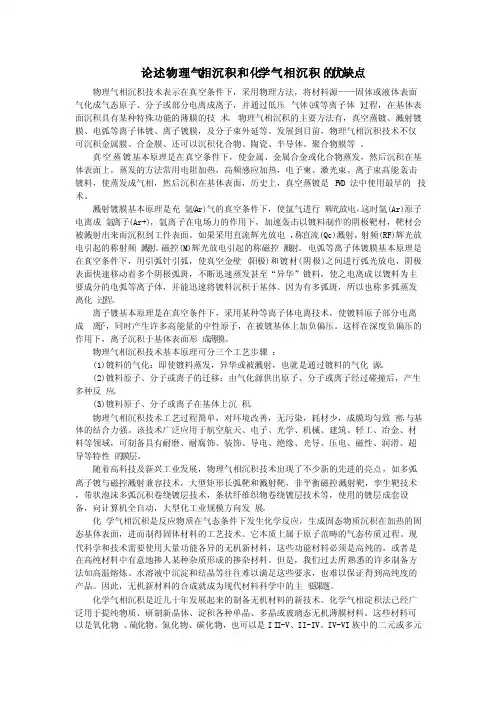

论述物理气‎相沉积和化‎学气相沉积‎的优缺点物理气相沉‎积技术表示‎在真空条件‎下，采用物理方‎法，将材料源——固体或液体‎表面气化成‎气态原子、分子或部分‎电离成离子‎，并通过低压‎气体(或等离子体‎)过程，在基体表面‎沉积具有某‎种特殊功能‎的薄膜的技‎术。

物理气相沉‎积的主要方‎法有，真空蒸镀、溅射镀膜、电弧等离子‎体镀、离子镀膜，及分子束外‎延等。

发展到目前‎，物理气相沉‎积技术不仅‎可沉积金属‎膜、合金膜、还可以沉积‎化合物、陶瓷、半导体、聚合物膜等‎。

真空蒸镀基‎本原理是在‎真空条件下‎，使金属、金属合金或‎化合物蒸发‎，然后沉积在‎基体表面上‎，蒸发的方法‎常用电阻加‎热，高频感应加‎热，电子柬、激光束、离子束高能‎轰击镀料，使蒸发成气‎相，然后沉积在‎基体表面，历史上，真空蒸镀是‎P V D法中‎使用最早的‎技术。

溅射镀膜基‎本原理是充‎氩(Ar)气的真空条‎件下，使氩气进行‎辉光放电，这时氩(Ar)原子电离成‎氩离子(Ar+)，氩离子在电‎场力的作用‎下，加速轰击以‎镀料制作的‎阴极靶材，靶材会被溅‎射出来而沉‎积到工件表‎面。

如果采用直‎流辉光放电‎，称直流(Qc)溅射，射频(RF)辉光放电引‎起的称射频‎溅射。

磁控(M)辉光放电引‎起的称磁控‎溅射。

电弧等离子‎体镀膜基本‎原理是在真‎空条件下，用引弧针引‎弧，使真空金壁‎(阳极)和镀材(阴极)之间进行弧‎光放电，阴极表面快‎速移动着多‎个阴极弧斑‎，不断迅速蒸‎发甚至“异华”镀料，使之电离成‎以镀料为主‎要成分的电‎弧等离子体‎，并能迅速将‎镀料沉积于‎基体。

因为有多弧‎斑，所以也称多‎弧蒸发离化‎过程。

离子镀基本‎原理是在真‎空条件下，采用某种等‎离子体电离‎技术，使镀料原子‎部分电离成‎离子，同时产生许‎多高能量的‎中性原子，在被镀基体‎上加负偏压‎。

这样在深度‎负偏压的作‎用下，离子沉积于‎基体表面形‎成薄膜。

物理气相沉‎积技术基本‎原理可分三‎个工艺步骤‎：(1)镀料的气化‎：即使镀料蒸‎发，异华或被溅‎射，也就是通过‎镀料的气化‎源。

液相制备纳米材料的原理、方法和形成机理液相法实在液体状态下通过化学反应制取纳米材料方法的总称，又称为湿化学法或溶液法。

现在，有各种各样的制备方法，文献中无公认一致的分类方法，相反还有些凌乱。

为清晰醒目，特点明显，便于理解。

这里将液相材料的纳米制备方法分为：沉淀法、溶胶-凝胶（sol-gel）法、水热法、化学还原法、化学热分解法、微乳胶法、声化学法、电化学法和水中放电法等9中。

本章就沉淀法、溶胶-凝胶（sol-gel）法加以讨论。

沉淀法沉淀法是在金属盐溶液中加入沉淀剂，进行化学反应，生成难容性的反应物，在溶液中沉淀下来，或将沉淀物加热干燥和煅烧，使之分解得到所需要的纳米材料的方法。

沉淀法又主要分为共沉淀（CP），分布沉淀（SP），均匀沉淀（HP）等几种。

下面对这几种沉淀法做一简要分析。

含1种或多种阳离子的溶液中加入沉淀剂后，所有离子完全沉淀的方法称共沉淀法。

（包括:单项共沉淀发和混合共沉淀法）下图给出共沉淀法的典型工艺流程。

沉淀物为单一化合物或单相固溶体时，称为单相共沉淀，亦称化合物沉淀法。

其原理为溶液中的金属离子是以具有与配比组成相等的化学计量化合物形式沉淀的，因而，当沉淀颗粒的金属元素之比就是产物化合物的金属元素之比时，沉淀物具有在原子尺度上的组成均匀性。

但是，对于由二种以上金属元素组成的化合物，当金属元素之比按倍比法则，是简单的整数比时，保证组成均匀性是可以的。

然而当要定量的加入微量成分时，保证组成均匀性常常很困难，靠化合物沉淀法来分散微量成分，达到原子尺度上的均匀性。

如果是形成固溶体的系统是有限的，固溶体沉淀物的组成与配比组成一般是不一样的，则能利用形成固溶体的情况是相当有限的。

要得到产物微粒，还必须注重溶液的组成控制和沉淀组成的管理。

为方便理解其原理以利用草酸盐进行化合物沉淀的合成为例。

反应装置如图：图 利用草酸盐进行化合物沉淀的合成装置实验原理：在Ba 、Ti 的硝酸盐溶液中加入草酸沉淀剂后，形成了单相化合物BaTiO3（C2H4）2•4H2O 沉淀；BaTiO3（C2H4）•4H2O 沉淀由于煅烧，分解形成BaTiO3微粉。

气相法沉积气相法沉积是一种重要的化学气相沉积（CVD）技术，它利用气体在高温高压条件下产生化学反应，形成固态薄膜。

气相法沉积具有高效、快速、成本低等优点，因此广泛应用于半导体、光学、电子、材料等领域。

气相法沉积过程中，首先需要将反应物气体通过进气阀进入反应器中。

反应器内通常在高温高压条件下进行，以满足反应的需要。

此时，反应物气体与反应器内已有的基底表面（或底物）发生化学反应，形成固态薄膜。

最终，可得到具有特定性质的薄膜。

气相法沉积技术主要有以下几种类型：1.化学气相沉积（CVD），即利用气体反应形成薄膜的技术。

2.物理气相沉积（PVD），即使用蒸发、溅射等技术将固态材料转化为气态，并在基板表面上通过凝聚从而形成薄膜。

3.分子束外延（MBE），是一种高真空下的气相沉积技术，利用超高真空下喷射出高能的分子束瞄准样品表面，让该物质分子精确地沉积在目标表面。

4.原子层沉积（ALD），是一种基于气相化学反应的表面修饰技术。

在该技术中, 反应物以单层分子的形式逐层地沉积在表面，从而形成一层厚度非常均匀的薄膜。

上述气相法沉积技术均可以在高温高压下进行，并且能够形成具有不同性质的固态薄膜。

但它们在反应机理、反应条件、反应物等方面存在差异，因此应根据不同的需求选择合适的方法。

值得注意的是，气相法沉积技术在实际应用中也存在一些问题，比如薄膜的质量不稳定、反应设备的维护难度大等。

针对这些问题，目前已有许多研究工作展开，以进一步提高气相法沉积技术的应用价值和性能表现。

总之，气相法沉积技术是一种十分重要的化学气相沉积技术，具有诸多优点，并且在半导体、光学、电子、材料等多个领域得到广泛应用。

虽然该技术存在一些问题，但仍然有很大的发展前景。

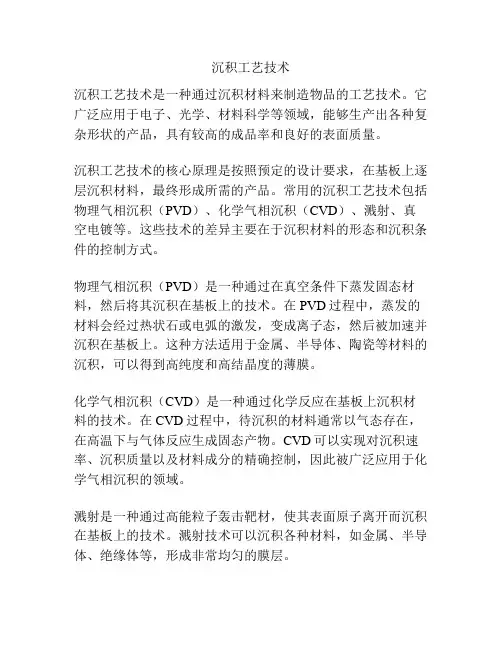

沉积工艺技术沉积工艺技术是一种通过沉积材料来制造物品的工艺技术。

它广泛应用于电子、光学、材料科学等领域，能够生产出各种复杂形状的产品，具有较高的成品率和良好的表面质量。

沉积工艺技术的核心原理是按照预定的设计要求，在基板上逐层沉积材料，最终形成所需的产品。

常用的沉积工艺技术包括物理气相沉积（PVD）、化学气相沉积（CVD）、溅射、真空电镀等。

这些技术的差异主要在于沉积材料的形态和沉积条件的控制方式。

物理气相沉积（PVD）是一种通过在真空条件下蒸发固态材料，然后将其沉积在基板上的技术。

在PVD过程中，蒸发的材料会经过热状石或电弧的激发，变成离子态，然后被加速并沉积在基板上。

这种方法适用于金属、半导体、陶瓷等材料的沉积，可以得到高纯度和高结晶度的薄膜。

化学气相沉积（CVD）是一种通过化学反应在基板上沉积材料的技术。

在CVD过程中，待沉积的材料通常以气态存在，在高温下与气体反应生成固态产物。

CVD可以实现对沉积速率、沉积质量以及材料成分的精确控制，因此被广泛应用于化学气相沉积的领域。

溅射是一种通过高能粒子轰击靶材，使其表面原子离开而沉积在基板上的技术。

溅射技术可以沉积各种材料，如金属、半导体、绝缘体等，形成非常均匀的膜层。

真空电镀是一种通过在真空环境下，通过电解浴使金属沉积在基板上的技术。

真空电镀工艺技术主要应用于艺术品、饰品、钟表以及汽车等行业。

沉积工艺技术在生产中具有许多优点。

首先，沉积工艺可以生产出各种复杂的形状和结构的产品，满足不同领域的需求。

其次，沉积工艺可以实现对沉积速率、沉积质量和材料成分的精确控制，使产品具有更好的性能。

再次，沉积工艺可以在基板上沉积多种材料，使产品具有多功能性。

总的来说，沉积工艺技术是一种非常重要的制造工艺技术，具有广泛的应用前景。

通过不断推动技术创新和工艺改进，沉积工艺技术将进一步提高产品的质量和性能，推动各个领域的发展。

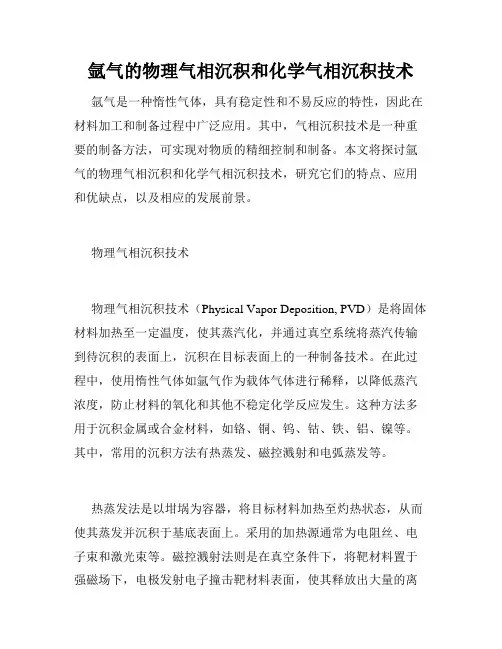

氩气的物理气相沉积和化学气相沉积技术氩气是一种惰性气体，具有稳定性和不易反应的特性，因此在材料加工和制备过程中广泛应用。

其中，气相沉积技术是一种重要的制备方法，可实现对物质的精细控制和制备。

本文将探讨氩气的物理气相沉积和化学气相沉积技术，研究它们的特点、应用和优缺点，以及相应的发展前景。

物理气相沉积技术物理气相沉积技术（Physical Vapor Deposition, PVD）是将固体材料加热至一定温度，使其蒸汽化，并通过真空系统将蒸汽传输到待沉积的表面上，沉积在目标表面上的一种制备技术。

在此过程中，使用惰性气体如氩气作为载体气体进行稀释，以降低蒸汽浓度，防止材料的氧化和其他不稳定化学反应发生。

这种方法多用于沉积金属或合金材料，如铬、铜、钨、钴、铁、铝、镍等。

其中，常用的沉积方法有热蒸发、磁控溅射和电弧蒸发等。

热蒸发法是以坩埚为容器，将目标材料加热至灼热状态，从而使其蒸发并沉积于基底表面上。

采用的加热源通常为电阻丝、电子束和激光束等。

磁控溅射法则是在真空条件下，将靶材料置于强磁场下，电极发射电子撞击靶材料表面，使其释放出大量的离子和原子，这些离子和原子在氩气的背景下沉积在待沉积的表面上。

电弧蒸发法是利用直流电弧进行蒸发，将高温等离子体引入靶材表面，使其快速蒸发，并沉积在样品表面上。

物理气相沉积技术具有制备的材料质量较高、沉积膜致密且厚度均匀、优秀的机械性能和耐腐蚀性等优点。

此外，其沉积温度较低，并且容易控制，能够制备出更加复杂的较厚层材料和多层膜结构。

不过，其制备速度较慢，不能制备不稳定元素的材料，且设备和操作成本较高，因此其应用范围受到很大限制。

化学气相沉积技术化学气相沉积技术（Chemical Vapor Deposition, CVD）是在半导体制造和制备光电材料方面广泛应用的方法之一。

化学气相沉积是利用气态化学反应在材料表面沉积高质量的薄膜。

在这种技术中，气态前驱体通过加热或者等离子体等不同的激活方式，分解和反应形成反应物，具有比物理气相沉积技术更为广泛的材料种类。

薄膜沉积方法一、引言薄膜沉积方法是一种用于制备薄膜材料的关键技术。

它在电子器件、光学器件、太阳能电池等领域具有广泛的应用。

本文将介绍薄膜沉积方法的原理、分类以及一些常用的技术。

二、薄膜沉积方法的原理薄膜沉积方法是通过将材料原子或分子逐层沉积在基底上，形成具有特定功能和性质的薄膜。

常用的薄膜沉积方法主要有物理气相沉积（PVD）、化学气相沉积（CVD）以及溶液法等。

三、薄膜沉积方法的分类1. 物理气相沉积（PVD）物理气相沉积是利用物理手段将材料蒸发、溅射或者离子轰击后沉积在基底上。

常见的物理气相沉积方法有热蒸发、电子束蒸发、磁控溅射等。

这些方法能够得到高纯度、致密度高的薄膜，但是制备过程中需要高真空环境。

2. 化学气相沉积（CVD）化学气相沉积是利用化学反应将材料原子或分子沉积在基底上。

常见的化学气相沉积方法有热CVD、等离子CVD、低压CVD等。

这些方法能够制备多种材料的薄膜，具有较好的均匀性和控制性。

3. 溶液法溶液法是将溶解有所需材料的溶液倾倒在基底上，通过溶剂的挥发或者化学反应使溶质沉积在基底上。

常见的溶液法有旋涂法、浸渍法、喷雾法等。

这些方法制备简单、成本低，适用于大面积薄膜的制备。

四、常用的薄膜沉积技术1. 热蒸发热蒸发是将材料加热至其沸点，使其蒸发并沉积在基底上。

这种方法适用于蒸发温度较低的材料，如金属薄膜。

2. 磁控溅射磁控溅射是利用高能离子轰击靶材，使其溅射出的原子或分子沉积在基底上。

这种方法能够制备各种材料的薄膜，但需要高真空环境。

3. 化学气相沉积化学气相沉积是通过化学反应将材料原子或分子沉积在基底上。

这种方法可以制备复杂的多层薄膜，并具有较好的控制性和均匀性。

4. 旋涂法旋涂法是将溶解有所需材料的溶液倒在基底上，然后通过高速旋转基底使溶液均匀涂布在基底上。

这种方法适用于制备有机薄膜。

五、总结薄膜沉积方法是制备薄膜材料的重要技术，不同的方法适用于不同的材料和应用领域。

物理气相沉积、化学气相沉积和溶液法是常用的薄膜沉积方法。

气相法沉积
气相法沉积是一种重要的薄膜制备技术，它是利用气体在高温高压下分解反应，生成薄膜材料并在基底上沉积形成薄膜的过程。

这种技术具有高纯度、高均匀性、高质量、高效率等优点，因此在微电子、光电子、材料科学等领域得到了广泛应用。

气相法沉积的基本原理是将气体在高温高压下分解反应，生成薄膜材料并在基底上沉积形成薄膜。

这种技术可以通过化学气相沉积、物理气相沉积、原子层沉积等不同的方法来实现。

其中，化学气相沉积是最常用的一种方法，它是利用化学反应生成薄膜材料，并在基底上沉积形成薄膜。

气相法沉积的优点在于可以制备高质量、高纯度、高均匀性的薄膜材料。

这种技术可以制备出非常薄的薄膜，其厚度可以控制在几纳米到几微米之间。

此外，气相法沉积还可以制备出复杂的多层薄膜结构，这对于一些特殊的应用非常重要。

气相法沉积的应用非常广泛，特别是在微电子、光电子、材料科学等领域。

在微电子领域，气相法沉积可以制备出高质量的硅薄膜、氮化硅薄膜、氧化铝薄膜等，这些薄膜材料在集成电路制造中起着非常重要的作用。

在光电子领域，气相法沉积可以制备出高质量的氮化镓薄膜、氮化铝薄膜等，这些薄膜材料在LED、激光器等器件中得到了广泛应用。

在材料科学领域，气相法沉积可以制备出各种金属、合金、氧化物、硫化物等薄膜材料，这些材料在能源、环保、
生物医学等领域都有着广泛的应用。

气相法沉积是一种非常重要的薄膜制备技术，它具有高纯度、高均匀性、高质量、高效率等优点，可以制备出各种高质量的薄膜材料，应用范围非常广泛。

随着科技的不断发展，气相法沉积技术将会得到更加广泛的应用和发展。

化学气相沉积的好处
化学气相沉积这玩意儿好处可不少呢！
首先啊，它就像一个超级精细的“化妆师”。

比如说在给一些材料做表面处理的时候，它能给材料表面涂上一层均匀得不能再均匀的“膜”。

这层膜薄得恰到好处，就像给材料穿上了一件定制的高级防护服。

不管是让材料更耐磨、更耐腐蚀，还是给材料一些特殊的电学或者光学性能，化学气相沉积都能轻松搞定。

就好比你想让一个普通的东西变得又酷又耐用，它就是那个魔法棒。

再说说在半导体制造方面吧。

你知道那些小小的芯片可都是高科技的结晶。

化学气相沉积能在半导体材料上精确地“生长”出一些特定的结构。

就像搭积木一样，一块一块地把那些需要的原子或者分子给安排得明明白白的。

这样就可以制造出非常精密的电路结构啦，让芯片能够高速运转，手机、电脑才能那么厉害，要是没有它，我们可能还在用那种又大又笨的老古董电脑呢。

还有哦，化学气相沉积在制备一些新型材料的时候也是一把好手。

它可以在一些复杂形状的基底上“种”出我们想要的材料。

不管基底是弯弯曲曲的，还是有各种小角落，它都能像小种子发芽一样，让新材料在上面茁壮成长。

这就给科学家们创造那些神奇的新材料提供了超级大的便利，就像给他们打开了一扇通往新材料世界的大门，各种前所未有的材料都有可能在它的帮助下诞生呢。

物理气相沉积和化学气相沉积的要点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!物理气相沉积和化学气相沉积的要点概述在材料科学和工程领域，物理气相沉积（PVD）和化学气相沉积（CVD）是两种常见的薄膜制备技术。

物理气相沉积和化学气相沉积物理气相沉积(Physical Vapor Deposition, PVD) 是一种通过物理方式将源材料转化为薄膜的技术。

在PVD 过程中，源材料通常是固体或液体，通过热或电子束等方式将其转化为气态，再沉积在被涂层表面上。

常用的PVD 技术有阴极溅射、磁控溅射和真空电镀。

化学气相沉积(Chemical Vapor Deposition, CVD) 是一种通过化学反应将源材料转化为薄膜的技术。

在CVD 过程中，源材料通常是气体，在高温和特定气氛下通过化学反应形成薄膜。

常用的CVD 技术有热化学气相沉积、等离子体化学气相沉积和电化学气相沉积。

物理气相沉积和化学气相沉积都是广泛应用于半导体、电子和化学工业中的技术。

两者都可以用来制造薄膜材料，但它们在原理和应用上有一些差异。

PVD 技术通常用于制造高纯度、高强度的金属和合金薄膜，如钛、钨、铬等，常用于制造高级工具、航空航天、医疗器械等领域。

PVD 还可以用于制造磁性薄膜、光学薄膜、耐热薄膜等。

CVD 技术通常用于制造高纯度、高热稳定性的非金属薄膜，如碳、硅、氧化物等，常用于制造半导体、液晶显示器、燃料电池等领域。

CVD 还可以用于制造生物医学材料、生物传感器等。

所以，PVD 技术适用于制造金属薄膜，而CVD 技术适用于制造非金属薄膜。

除了制备薄膜材料，物理气相沉积和化学气相沉积还有其他应用，如：•PVD 技术可以用于硬质合金和工具的涂层，提高其耐磨性和耐腐蚀性。

•PVD 技术可以用于涂覆晶体管、太阳能电池和LED 等半导体器件上的金属膜，提高其电学性能。

•CVD 技术可以用于制造纳米材料，如碳纳米管和金纳米颗粒等。

•CVD 技术可以用于涂覆硬盘驱动器、汽车零部件和智能手机等电子设备上的防静电膜。

PVD和CVD技术都具有一些共同点和不同点。

共同点：•都是用于制备薄膜材料的技术•都需要使用真空设备•都可以在实验室和工业生产环境中使用不同点：•PVD技术是通过物理方式将源材料转化为薄膜，而CVD技术是通过化学反应将源材料转化为薄膜。

各种化学气相沉积技术的工作原理及优缺点各种化学气相沉积技术的工作原理及优缺点如下：化学气相沉积技术（CVD）是一种常用的材料制备和表面处理方法，其工作原理是利用气态的化学反应来合成固态的物质。

下面介绍几种常见的化学气相沉积技术。

1. 常压化学气相沉积（APCVD）工作原理：常压化学气相沉积是在常压下，将反应气体引入到加热的基体表面，通过热分解和化学反应来形成固态沉积物。

优点：沉积温度低，可沉积大面积的均匀涂层。

缺点：需要较高的温度和较长的沉积时间，基体材料受热可能发生氧化或结构变化。

2. 低压化学气相沉积（LPCVD）工作原理：低压化学气相沉积是在较低的压力下，将反应气体引入到加热的基体表面，通过热分解和化学反应来形成固态沉积物。

优点：可在较低的温度和较短的沉积时间内获得高质量的涂层。

缺点：需要高真空设备和较高的投资成本。

3. 等离子体增强化学气相沉积（PECVD）工作原理：等离子体增强化学气相沉积是利用辉光放电等离子体来增强气态反应的活性，使反应气体在较低的温度下也能发生化学反应形成固态沉积物。

优点：可在较低的温度下进行沉积，适用于各种材料的表面处理和涂层制备。

缺点：需要特殊的电源和控制设备，且沉积速率较低。

4. 激光化学气相沉积（LCVD）工作原理：激光化学气相沉积是利用激光诱导的气态反应来形成固态沉积物。

通过将激光束聚焦到基体表面，使局部区域快速加热并引发气态化学反应。

优点：可实现快速、高精度和局部化的沉积，适用于复杂形状和微细结构的制备。

缺点：需要高能激光器和精密的光学系统，且对基体材料的导热性能要求较高。

5. 金属有机化学气相沉积（MOCVD）工作原理：金属有机化学气相沉积是利用金属有机化合物作为反应气体，通过热分解和化学反应来形成金属或其化合物的固态沉积物。

优点：可制备高纯度、高附着力的金属或合金涂层，适用于电子、光学和催化等领域。

缺点：需要严格控制工艺条件，如温度、压力和气体流量等，且对操作人员的健康有一定危害。

论述物理气相沉积和化学气相沉积的优缺点物理气相沉积技术表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体(或等离子体)过程，在基体表面沉积具有某种特殊功能的薄膜的技术。

物理气相沉积的主要方法有，真空蒸镀、溅射镀膜、电弧等离子体镀、离子镀膜，及分子束外延等。

发展到目前，物理气相沉积技术不仅可沉积金属膜、合金膜、还可以沉积化合物、陶瓷、半导体、聚合物膜等。

真空蒸镀基本原理是在真空条件下，使金属、金属合金或化合物蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，高频感应加热，电子柬、激光束、离子束高能轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。

溅射镀膜基本原理是充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。

如果采用直流辉光放电，称直流(Qc)溅射，射频(RF)辉光放电引起的称射频溅射。

磁控(M)辉光放电引起的称磁控溅射。

电弧等离子体镀膜基本原理是在真空条件下，用引弧针引弧，使真空金壁(阳极)和镀材(阴极)之间进行弧光放电，阴极表面快速移动着多个阴极弧斑，不断迅速蒸发甚至“异华”镀料，使之电离成以镀料为主要成分的电弧等离子体，并能迅速将镀料沉积于基体。

因为有多弧斑，所以也称多弧蒸发离化过程。

离子镀基本原理是在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。

这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。

物理气相沉积技术基本原理可分三个工艺步骤：(1)镀料的气化：即使镀料蒸发，异华或被溅射，也就是通过镀料的气化源。

(2)镀料原子、分子或离子的迁移：由气化源供出原子、分子或离子经过碰撞后，产生多种反应。

纳米薄膜制备技术的方法和步骤详解纳米薄膜制备技术是一种重要的材料制备方法，可用于制备具有纳米尺寸的薄膜材料。

纳米薄膜具有独特的物理和化学性质，被广泛应用于光电子学、能源存储、传感器等领域。

本文将详细介绍几种常用的纳米薄膜制备方法和相关的步骤。

1. 物理气相沉积法（PVD）物理气相沉积法是制备纳米薄膜的一种常用方法。

它利用高温或真空弧放电等方式将固体材料转化为蒸汽或离子形式，通过在衬底表面沉积形成薄膜。

该方法包括蒸发、溅射和激光烧结等技术，下面将介绍其中两种常用的物理气相沉积法。

- 蒸发法：将固体材料置于高温坩埚中，通过加热使其升华成蒸汽，然后沉积在预先清洁处理的衬底上。

蒸发法适用于制备高纯度、单晶和多晶材料的纳米薄膜。

- 溅射法：利用高能离子束轰击固体材料，使其表面物质脱离并形成蒸汽，然后沉积在衬底表面。

溅射法具有较高的原子密度和较好的原子堆积度，可用于制备复杂化合物或多元合金等纳米薄膜。

2. 化学气相沉积法（CVD）化学气相沉积法是使用气体反应来制备纳米薄膜的方法。

该方法通常在高温下进行，通过在反应气体中加入反应物质，并使其在衬底表面发生化学反应形成薄膜。

化学气相沉积法具有高产率、高纯度和较好的均匀性等优点，是制备大面积纳米薄膜的理想方法。

- 热CVD：在高温下进行反应，通过热分解或气相化学反应形成纳米薄膜。

此方法常用于制备二维材料如石墨烯等。

- 辅助CVD：加入辅助激发源如等离子体、激光或电弧等，以提供能量激活气体分子，使其发生化学反应形成纳米薄膜。

辅助CVD可以改善反应速率、增加产率和提高薄膜质量。

3. 溶液法溶液法是制备纳米薄膜的常用方法之一，适用于各种材料的制备。

具体步骤包括以下几个方面：- 溶液制备：将所需材料溶解在合适的溶剂中，形成可使溶液中纳米颗粒分散的溶液。

- 衬底处理：选择合适的衬底材料，并进行清洗和表面处理，以保证薄膜的附着和均匀性。

- 溶液沉积：将衬底浸入溶液中，控制溶液温度和浸泡时间，使纳米颗粒在衬底表面自发沉积。
