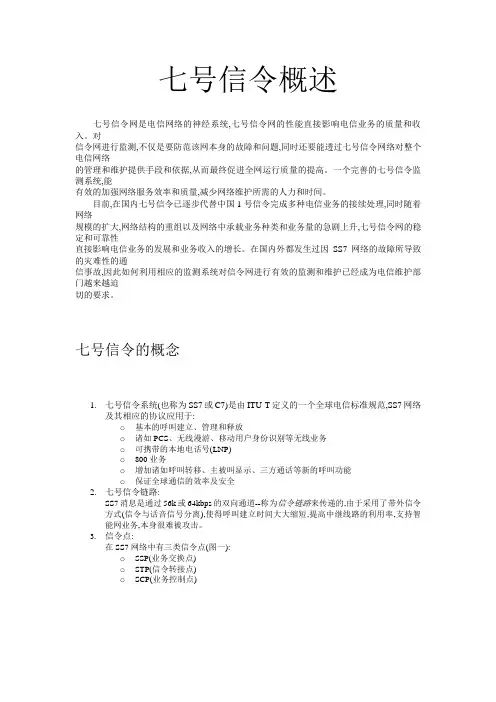

七号信令概述七号信令网是电信网络的神经系统,七号信令网的性能直接影响电信业务的质量和收入。
对信令网进行监测,不仅是要防范该网本身的故障和问题,同时还要能透过七号信令网络对整个电信网络的管理和维护提供手段和依据,从而最终促进全网运行质量的提高。
一个完善的七号信令监测系统,能有效的加强网络服务效率和质量,减少网络维护所需的人力和时间。
目前,在国内七号信令已逐步代替中国1号信令完成多种电信业务的接续处理,同时随着网络规模的扩大,网络结构的重组以及网络中承载业务种类和业务量的急剧上升,七号信令网的稳定和可靠性直接影响电信业务的发展和业务收入的增长。
在国内外都发生过因SS7网络的故障所导致的灾难性的通信事故,因此如何利用相应的监测系统对信令网进行有效的监测和维护已经成为电信维护部门越来越迫切的要求。
七号信令的概念1.七号信令系统(也称为SS7或C7)是由ITU-T定义的一个全球电信标准规范,SS7网络及其相应的协议应用于:o基本的呼叫建立、管理和释放o诸如PCS、无线漫游、移动用户身份识别等无线业务o可携带的本地电话号(LNP)o800业务o增加诸如呼叫转移、主被叫显示、三方通话等新的呼叫功能o保证全球通信的效率及安全2.七号信令链路:SS7消息是通过56k或64kbps的双向通道--称为信令链路来传递的,由于采用了带外信令方式(信令与话音信号分离),使得呼叫建立时间大大缩短,提高中继线路的利用率,支持智能网业务,本身很难被攻击。
3.信令点:在SS7网络中有三类信令点(图一):o SSP(业务交换点)o STP(信令转接点)o SCP(业务控制点)图一4.信令链路类型(图二):图二七号信令协议栈SS7协议的软硬件部分功能被抽象的分割成几个功能化的概念,称之为"级",事实上SS7信令功能级的结构与OSI参考模型存在相似性:OSI模型 SS7协议栈注:由于ISUP可以完成其所有功能,TUP在世界大多数国家已被放弃(除中国、巴西等少数国家仍在使用)使用七号信令实现普通电话接续七号信令通过信令消息的最小单元--SU(信令单元)来传递不同信令的消息,下面给出一个使用ISUP部分信令消息进行的一次电话接续:。

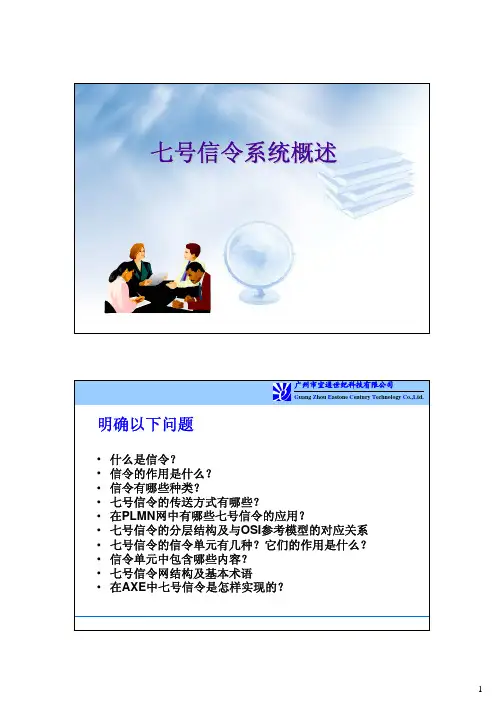

七号信令系统概述9在通信设备之间传递的各种控制信号，如占用、释放、设备忙闲状态、被叫用户号码等，都属于信令。
9信令就是各个交换局在完成呼叫接续中的一种通信语言。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
信令的分类有多种方式9按信令的功能分为：9线路信令、路由信令、管理信令9按信令的工作区域分为：9用户线信令、局间信令9按信令的信道传送方式，信令分为：9随路信令9共路信令9信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送一群话路的信令方式。
97号信令就是共路信令系统。
交换网络交换网络信令设备信令设备信令链路话路广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology 共路信令系统的特点(1)91)信道利用率高•一条64Kbit/s 的信令链路可平均为3000个中继话路服务。
•随路信令中，16个子帧的TS16仅仅为30个中继话路服务。
92)信令传送速度快•一条64Kbit/s 的信令链路每秒至少传送8000个数字。
地址号码可以在一个消息中发送完毕。
•随路信令系统的记发器信号采用收发互控信号，发送持续时间长，一个信令只能包含一个数字，如发送8位被叫号码，就需8个信令收发周期，持续几百毫秒。
在随路信令系统中，一个信令链路一般每秒传送10个左右的数字。
93)信令容量大•共路信令系统一个信令消息长度最大为272个字节，一个八位码就能表示256种不同的含义，可包含多种消息，信息容量很大。
•随路信令系统的记发器信令采用多频编码信令，前向信令为六中取二，有15种，后向为四中取二，有6种。
可见信令容量十分有限。
94)应用范围广泛，可支持ISDN、移动通信、智能网等业务95)信令网与通信网分离，便于维护和管理96)可方便地扩充新的信令规范，适应未知业务发展91)我们一般采用2M一次群数字中继传输线上的一个时隙(64kbps，TS0除外)作为信令信道，称为信令链路。
1.1 共路信令的概念和特点我们已经知道，数字蜂窝移动通信系统由NSS 、BSS 、OSS 三大子系统和MS 组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作。
在通信系统中，我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
GSM 系统采用七号信令系统，让我们先对七号信令系统做一简单回顾。
七号信令系统即CCS7信令系统，也就是说七号信令系统首先是共路信令系统。
那么您还记得什么是共路信令吗？1.1.1 共路信令的概念信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送所有中继线和所有通信业务的信令信息，这就是共路信令系统的基本特征。
也许图1-1会有助于您理解： 交换网络交换网络信令设备信令设备公共控制公共控制交换机A交换机B 话路数据链路图1-1 共路信令系统CCS7信令消息实际上就是通信网上各节点（比如交换机）控制处理器之间通信的数据分组，在线路（信令链路）上以分组交换的原理传送信令，因此CCS7信令网本质上为数据通信网，是一种特殊的分组交换网，它形成了一个独立的七号信令网。
在2M 一次群数字中继传输线路上，采用其中的一个时隙（64kbps ，TS0除外）作为信令信道，我们一般称为信令链路。
大部分时隙作为业务信道，比如传送话音信息时我们称为话路。
当然在模拟传输线路上也可以传送七号信令，它借助MODEM 发送信令消息，典型速率为2400bps 和4800bps 。
1.1.2 共路信令系统的特点和随路信令系统相比，共路信令系统具有以下优点：●信道利用率高 ●信令传送速度快 ●信令容量大 ●应用范围广泛,可支持ISDN 、移动通信、智能网等业务 ●信令网与通信网分离，便于维护和管理 ●可方便地扩充新的信令规范，适应未知业务发展 ●但这些优点也对共路信令系统提出一些特殊要求： ●信令链路利用率高，信令链路必须有极高的可靠性 ●信令系统须具有完备的信令网功能和安全性措施 ● 信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能1.2 CCS7信令网信令网是逻辑上独立于通信网，专门用于传送信令的网络，只有共路信令系统才有信令网的概念。
