数字万用表内校规程

文件制修订记录一、目的按规程正确校准仪器，保证仪器校准结果的准确性。

二、本规程参照的技术依据本规范参考JJF 1071-2010《国家计量校准规范编写规则》、JJF 1001-2011 《通用计量术语及定义》、JJF 1059.1-2012《测量不确定度评定与表示》、编制。

三、适用范围本规程适用于公司内部数字万用表校准。

四、校准条件4.1 标准仪器：外校合格的高精度数字多用表；4.2 校准环境：温度为（25±5）℃；湿度为（40-80） %RH；校准用电源电压：220V±3%，（50±2）Hz；周围无影响工作的电磁场干扰及机械振动等。

五、校准作业程序：5.1 通用外观条件检查被检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线槽、接线柱、开关、旋钮等无松动，量程开关跳步清晰；通电进行一般性能应正常。

5.2 技术指标先将被检数字万用表与可调电压源、基准表连接好，连接示意图如图1所示。

图1 交/直流电压校准连接图将可调电压源、基准表及被检定数字万用表均调至直流电压档，在被检定数字万用表量程内，调节可调电压源，选取五个（含）以上直流电压，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《校准报告》中。

5.4 交流电压档校准如图1连接示意图所示，调节可调电压源、基准表与被检数值万用表至交流电压档，在被检定数字万用表量程范围内，调节可调电压源，选取五个频率为50Hz 的交流电压，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《校准报告》中。

5.5 直流电流档校准先将被检数字万用表与可调电流源、基准表连接好，连接示意图如图2所示。

图2 交/直流电流校准连接图将可调电流源、基准表及被检定数字万用表均调至直流电流档，在被检定数字万用表量程内，调节可调电流源，选取五个直流电流，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《校准报告》中。

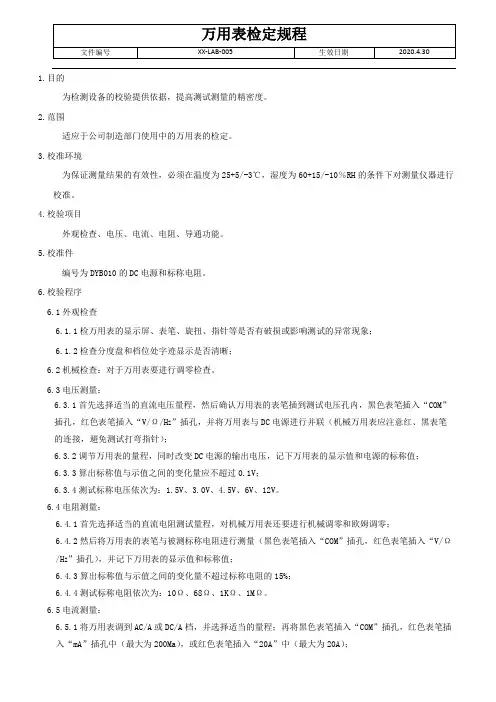

1.目的为检测设备的校验提供依据，提高测试测量的精密度。

2.范围适应于公司制造部门使用中的万用表的检定。

3.校准环境为保证测量结果的有效性，必须在温度为25+5/-3℃，湿度为60+15/-10％RH的条件下对测量仪器进行校准。

4.校验项目外观检查、电压、电流、电阻、导通功能。

5.校准件编号为DYB010的DC电源和标称电阻。

6.校验程序6.1外观检查6.1.1检万用表的显示屏、表笔、旋扭、指针等是否有破损或影响测试的异常现象；6.1.2检查分度盘和档位处字迹显示是否清晰；6.2机械检查：对于万用表要进行调零检查。

6.3电压测量：6.3.1首先选择适当的直流电压量程，然后确认万用表的表笔插到测试电压孔内，黑色表笔插入“COM”插孔，红色表笔插入“V/Ω/H Z”插孔，并将万用表与DC电源进行并联（机械万用表应注意红、黑表笔的连接，避免测试打弯指针）；6.3.2调节万用表的量程，同时改变DC电源的输出电压，记下万用表的显示值和电源的标称值；6.3.3算出标称值与示值之间的变化量应不超过0.1V；6.3.4测试标称电压依次为：1.5V、3.0V、4.5V、6V、12V。

6.4电阻测量：6.4.1首先选择适当的直流电阻测试量程，对机械万用表还要进行机械调零和欧姆调零；6.4.2然后将万用表的表笔与被测标称电阻进行测量（黑色表笔插入“COM”插孔，红色表笔插入“V/Ω/H Z”插孔），并记下万用表的显示值和标称值；6.4.3算出标称值与示值之间的变化量不超过标称电阻的15%；6.4.4测试标称电阻依次为：10Ω、68Ω、1KΩ、1MΩ。

6.5电流测量：6.5.1将万用表调到AC/A或DC/A档，并选择适当的量程；再将黑色表笔插入“COM”插孔，红色表笔插入“mA”插孔中（最大为200Ma），或红色表笔插入“20A”中（最大为20A）；。

文件制修订记录1、将ON/OFF开关置于ON位置，检查9V电池。

如果电池电压不足，“”将显示在显示器上。

这时应更换电池后方能使用该仪表。

2、测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。

3、测试前应将功能开关置于你所需要的量程位置。

4、切勿在功能开关置于位置时测量电压或电流。

5、切勿测量高于地电位1000V的直流电压或700Vd的交流电压，以确保人身安全。

6、在测量高电压时，注意不要接触被测电路或未使用的仪表端子。

二、直流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的V 量程位置，并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。

三、交流电压测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的V～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。

四、电阻测量1、将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

2、将功能开关置于所需的Ω量程位置，将表笔并接到被测电阻上，从显示器上读取测量结果。

五、直流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA 插孔。

如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。

2、将功能开关置于所需的 A 量程位置，并将测试笔串联接入到待测负载上，电流值显示的同时将显示红表笔连接的极性。

六、交流电流测量1、将黑色表笔插入COM插孔，当被测电流不超过200mA时，红色表笔插入mA 插孔。

如果被测电流在200mA和20A之间，则将红色表笔插入A插孔。

2、将功能开关置于所需的A～量程位置，并将测试表笔串联接入到待测负载上，从显示器上读取测量结果。

校准方法：一、将ON/OFF开关置于ON位置，黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

二、将功能开关置于20V档，黑色表笔接入2V标准电池的负极，红色表笔接入标准电池的正极。

数字万用表内校规范
1.目的
对本公司数字万用表进行内部校准，确保其准确度和适用性保持完好。

2.范围
本准则适用于本公司数字万用表的内部标准。

3.校准前的确认
3.1校准用的基准表：必须是具备国家认可资质的第三方校准合格的基准表。

3.2环境条件为：
①温湿度：校准时的环境温度范围应控制在20±8摄氏度，相对湿度为
（65±20）%；
②供电电源：【电压：220V±3%，频率：（50±2）HZ】；
③校准周围无影响工作的电磁场干扰和机械振动；
4.校准步骤
4.1被校准/检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线
柱、旋钮等无松动，量程开关跳步清晰；
4.2开电源后，被校准/检定的万用表零点应能自行调整；
4.3对于电阻、电容，直接用基准表与待校准表分别测试所选择的电阻、电容，
记录相应的测试结果。

对于电流、电压，分别按下图所示，连接基准表与待
4.4按照待测仪器的具体量程相应的改变测试条件（例如更换不同阻值的电阻
电容或调节电路改变基准表的示值），记录量个表每次测试的结果；
4.5根据以下公式计算误差：
△（%）=（U-V）/ V×100
式中U-----待测仪器示值；
式中V-----基准仪器示值；
4.6所有检定值的误差在±3%以内，判定为校准合格。

6.相关记录
《万用表内校测试记录》
数字万用表内校规范
万用表内校测试记录
测试记录：。

数字万用表校验规程1.0目的藉由对量规仪器的校验、保养与维护，以确保结果的一致性、可靠性，促使本公司之量规仪器能有效的使用，并更好的管理。

2.0范围：适用于本公司所有内校量规仪器。

3.0权责：3.1品保单位:3.1.1校验规范的制定、增订与修正。

3.1.2依校验计划执行校验工作。

3.1.3随时巡检，发现量规仪器未经校验管制或校验过期，及时处理。

3.1.4量规仪器发生异常时，督促相关部门追查检验的质量，必要时反应给客户。

3.1.5标准件的评估与请购，标准件的保养。

3.2使用单位:3.2.1量规仪器之日常保养及维护。

3.2.2量规仪器异常状况的反映。

3.2.3指派仪器负责人，协助仪校室管理本部门仪器。

3.3PTE单位:产线量规仪器异常的处理及量规仪器内部保养的执行。

4.0定义：4.1校验:定期将量规仪器与标准仪器作一比较，如误差不在本厂『检测设备允收水平』范围时，将其加以调整，使其恢复到规定的范围。

4.2内校:量规仪器之校验由仪校室执行。

4.3标准件:追溯至“国家二级标准”以上之量规仪器，并作为厂内量规仪器之校验依据。

4.4追溯:籍由一步一步的往上与较精确的标准比较、校验以建立量测仪器、标准物质或测量的有效校验观念，通常最终会参考于国际或国家基准。

4.5合格:量规仪器经校验，其误差值完全符合本厂『检测设备允收水平』。

4.6不合格:量规仪器经校验，其误差值不符合本厂『检测设备允收水平』。

4.7限定使用:量规仪器经校验，其误差值仅有小部份不符合本厂『检测设备允收水平』，且所量测之项目不占重点，输出讯号或量测值仅供参考，不影响质量制定，不做数据管制者。

5.0台式万用表校验方法5.1校验项目：5.1.1直流电压(1V，5V，30V)5.1.2交流电压(80V，110V，220V，300V)5.1.3电阻(100Ω，1KΩ，100KΩ，1MΩ)5.2标准仪器:六位半万用表，分流器5.3辅助仪器:5.3.1直流电源供应器(DC Source)5.3.2交流电源供应器(AC Source)5.3.3可变电阻5.4校验步骤:5.4.1直流电压(1V，5V，30V)5.4.1.1使用前确认标准万用表和分流器的校验有效期是否过期，过期则不能作为标准件使用。

数字万用表内部校准标准与方法
一、范围
本标准适用本单位所有用于测量电信、电压的计量器具在使用的量程范围内的首次检定，后续检定和使用中检验。

二、技术要求
1．工作环境
环境温度为20℃±5，相对湿度不大于75%RH。

无电磁场干扰。

2．检定标准
以KEITHLEY-2000型6位半数字万用表为基准，进行比对检定。

3．检定周期
新购的此类仪器须进行首次检定，使用中的此类仪器须每年检定一次，检定合格的方可使用。

4．误差范围
在量程范围内，测量相对误差应小于%。

5．检定人员
须指定专业人员进行检定并作好检定记录。

三、检定方法
1．外观
检查受检仪器的外观是否完好，各功能键和旋钮无松动，工作正常，电源充足。

2．受控仪器在切换测量标准后，先须校零，将输入两端短接，显示
值应为0，不为零时，可调整到零。

3．将信号源与基准万用表和受检仪器进行连接，检定电压时，须并联连接，检定电流时，须串联连接。

4．受检仪器在各测量标位至少取3个点进行比对，记录3此测量值，计算3次测量平均值。

5．受检仪器的相对误差按以下公式计算。

相对误差= ×100% 四、记录
将检验结果记录，并填写“数字万用表内校记录”表。

基准表示值-受检表示
值 测 量 范 围。

文件编号智慧学习修订状态03文件名称万用表内校操作规程制定日期2017-12-9页码第1页共1页1 目的为规范万用表的校验作业，确保校准结果的准确性，特制订本规程。

2 范围适用公司内所有万用表首次校准，使用中校准，修理后校准。

3 作业内容3.1 校准环境3.1.1校准室内温度为：23±2℃。

3.1.2 校准室内湿度为：60%RH ± 10%RH。

3.2 校准步骤3.2.1平衡温度将被校万用表及标准件万用表放在同一坏境下平衡温度：时间为2Hour。

3.2.2 外观3.2.2.1 目视检查万用表及其附件不应有损伤，表笔不应有锈蚀，带磁或其它缺陷。

3.2.2.2 万用表应显示清晰可辨，按键灵敏可靠，档位标示清楚可辨，蜂鸣器发声正常。

3.2.2.3 万用表上应标有规格、型号、制造厂名及出厂编号。

3.2.2.4 使用中和修理后的万用表不应有影响使用准确度的外观缺陷。

3.2.3 各部分的相互作用旋转档位旋钮，档位旋钮应入档准确、声音清晰，两表笔插头与表座应接触良好，将档位拨至“ ”档位，红、黑两表笔相接应可清晰听到蜂鸣器发出表示导通的声音。

3.2.4 示值误差万用表使用标准件万用表进行校对，电压档位应均匀分布于测量范围的3点，电流档位应均分布于测量范围的3点，受检点数电压为40mV、400mV、4v、40v、400v，电流为40uA、400uA、40mA、400mA、1A，电阻为4Ω，40Ω，400Ω，示值误差不得超过±1%。

3.2.5 校准结果的处理3.2.5.1校准合格,由仪校员贴上“内校合格标签”，并填写校验报告。

3.2.5.2 校准为不合格，仪校员贴示“暂停使用”标签，并由使用部门申请检修。

万用表维修好后，仪校员重新进行校验。

3.3 校验周期无特殊情况，万用表校准周期为一年/次。

数字万用表校准规范V1.0北京XXXX技术股份有限公司数字万用表校准规范文件编号：版本号：控制状态：发放编号：编制人：审核人：批准人：发布日期：2012年4月1日实施日期：2012年4月1日文档修订记录1.目的为了对本公司数字万用表进行内部校准，确保其准确度及适用性保持完好，特制定此规范。

2.适用范围本规范适用于本公司所有B类数字万用表的内部校准。

3.职责质量管理部：负责B类数字万用表的校准工作的组织、监督及检查；测量设备使用部门：负责本部门B类数字万用表的使用及定期校准。

4.校准条件4.1标准仪器：外校合格的高精度数字多用表；4.2校准环境：1）温度为（23±5）℃；湿度为（60±20） %RH；2）校准用电源电压：220V±3%，（50±2）Hz；3）周围无影响工作的电磁场干扰及机械振动等。

5.校准作业程序：5.1通用外观条件检查1）被检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线槽、接线柱、开关、旋钮等无松动，量程开关跳步清晰；2）通电进行一般性能应正常。

5.2技术指标1）直流电压相对误差：直流电压误差应小于±（0.5%Ux+4字）；2）交流电压相对误差：交流电压误差应小于±（0.8%Ux+10字）；3）直流电流相对误差：直流电流误差应小于±（1.0%Ix+10字）；4）交流电流相对误差：交流电流误差应小于±（1.5%Ix+10字）；5）电阻相对误差：电阻的误差应小于±（0.8%Rx+4字）；6）电容相对误差：电容的误差应小于±（2.5%Cx+20字）；5.3直流电压档校准1）先将被检数字万用表与可调电压源、基准表连接好，连接示意图如图1所示。

图1 交/直流电压校准连接图2）将可调电压源、基准表及被检定数字万用表均调至直流电压档，在被检定数字万用表量程内，调节可调电压源，选取五个（含）以上直流电压，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《内校结果》中。

万用表校准规程万用表是一种常用的电子测量仪器，用于测量电压、电流、电阻和其他电学参数。

为了保证万用表的准确性和可靠性，需要进行定期的校准。

本文将介绍万用表的校准规程。

一、校准前的准备工作在进行万用表的校准之前，需要做一些准备工作。

首先，确定校准的目的，即是进行精度检验还是进行修复调整。

其次，准备好所需的校准设备，包括标准电压源、标准电流源和标准电阻等。

还需要准备好校准所需的各种接线和连接线。

二、校准步骤1. 校准电压量程将万用表的旋钮调至电压测量档位。

接下来，将标准电压源的输出端与万用表的输入端相连，调节标准电压源的输出值，使其与万用表显示的数值相等。

然后，记录下标准电压源的输出值和万用表的显示值。

重复以上步骤，校准其他电压量程。

2. 校准电流量程将万用表的旋钮调至电流测量档位。

接下来，将标准电流源的输出端与万用表的输入端相连。

调节标准电流源的输出值，使其与万用表显示的数值相等。

然后，记录下标准电流源的输出值和万用表的显示值。

重复以上步骤，校准其他电流量程。

3. 校准电阻量程将万用表的旋钮调至电阻测量档位。

接下来，将标准电阻与万用表的测量端相连。

记录下标准电阻的阻值和万用表的显示值。

重复以上步骤，校准其他电阻量程。

三、校准结果的判定校准完成后，需要对校准结果进行判定。

根据校准标准，判断校准结果是否合格。

一般情况下，校准结果应在一定的误差范围内。

如果校准结果不合格，则需要进行调整或修复。

四、校准记录和报告对于每一次校准，都需要做好校准记录和报告。

记录应包括校准的日期、校准的人员、校准的目的、校准的设备和校准结果等信息。

报告应包括校准的详细过程、校准结果的判定以及对校准结果的分析和建议等。

五、校准的周期和频率万用表的校准应定期进行，具体的周期和频率可以根据使用情况和要求来确定。

一般情况下，建议每隔一段时间进行一次校准，以确保万用表的准确性和可靠性。

六、注意事项在进行万用表的校准时，需要注意以下几点：1. 校准时应选择稳定的环境和工作台面，以避免外界干扰对校准结果的影响。

数字万用表校准方法
一、校准目的
1.保证数字万用表达出准确的测量结果；
2.提高数字万用表的精度；
3.确定数字万用表在不同状态下所表现出的性能；
二、校准要求
1.校准前需检查数字万用表备品的状态；
2.校准时，应将数字万用表与标准装置（零点和增量装置）并接，确保两者之间的接点良好；
3.校准过程中，应稳定地调整变压器，确保数字万用表所测的值达到标准值；
4.校准结束后，应将数字万用表脱离标准装置，并将其复位；
5.校准过程应根据实际测量数据进行记录，以便于后期审核比较。

三、校准步骤
1.打开数字万用表，检查电源、所有控制装置、和指示设备的状态，确保它们处于良好的工作状态；
2.将数字万用表与标准装置进行并接，稳定地调节电压，确保两者之间的电压差在容忍范围内；
3.根据标准装置测出的数值，调整数字万用表共聚器，确保数字万用表所测出的数值达到标准值；
4.校准完毕后，记录校准结果，并将数字万用表复位；
5.最后，将校准结果进行审核，确保符合校准要求。
