伺服电机原点回归方式
伺服电机原点回归方式有以下几种：
1. 硬件回归方式：通过在伺服电机上安装原点开关或光电传感器，在机械结构到达指定位置时触发开关或传感器，从而确定伺服电机的原点位置。
2. 软件回归方式：通过编写控制程序，在运动过程中监测电机位置，当检测到电机位置达到指定位置时，将该位置定义为原点。
3. 索引方式：部分伺服电机具有索引功能，可以通过索引信号确定原点位置。
索引信号通常由光电编码器或霍尔传感器提供，在旋转一周后，当索引信号出现时，可以确定电机的原点位置。
4. 零位标定方式：通过给伺服电机指定一个参考点，然后在运动过程中记录电机的位置，当电机位置回到参考点时，即可确定原点位置。
这些原点回归方式可以根据具体应用需求进行选择和组合使用。
PLC控制伺服回原点方式，你知道吗？用三菱FX系列PLC控制伺服电机、步进电机带动拖板作直线运动。
例1：用的是步进电机，见旁边有三个感应器，前后的是限位用？，中间的是回原点时用的？例2：用的是伺服电机，见旁边有两个感应器，是前后限位的吗？还是其中一个是原点用的，另一个只是一个方向的限位？例3：用的是也是伺服电机，仅有一个感应器，操作回原点时起作用的。
这三台机都是同一种机型，做同样产品的，为什么有的用那么多感应器？而像例2所说的仅有前后限位两个感应器，那又是怎样实现回原点的？是在编程里做好回原点的程序，不需外部原点检出开关的？还有回原点是的动作是先向原点方向移动，到达原点感应器处，亮了，又往回走少许然后停下来（回原点完成了）是什么意思？一定要这样子回原点吗这原点开关是必须要还是可以省略的A电友回复：1.我写过像例1那样的伺服程序，2个限位的，中间一个原点。
2.第2个没有接触到，估计2个传感器是限位的，原位置应该是PLC程序里面控制吧。
3.回原位置过了传感器后很快又回来，这是在写的PLC程序控制，回原位置的方式，方向，速度，等都是程序控制的，具体看你怎么用，我一般都是等传感器亮了后再迅速返回。
B电友回复：回原点根据硬件有很多方法。
比如三个反馈信号，可能是一个限位一个零点接近一个零点如过是中间那个是原点的话，最后那个是限位，开始那个是原点接近信号，当运动到原点接近信号的时候，电机就减速，到原点信号停止。
如果是两个信号可能是没有限位，如果是一个信号就是用一个信号做原点，没有原点接近信号，这些方法都可以实现功能，只不过三个信号的最可靠，伺服电机的原点不一定非得用外部输入信号，本身的z相也可以做原点输入，你说的回转回原点是一种寻原点的方式，不一定非得那么用，跟伺服的设置有关，比如是cw方向还是ccw方向，总之很多种方法，具体用哪种看条件和使用环境了。

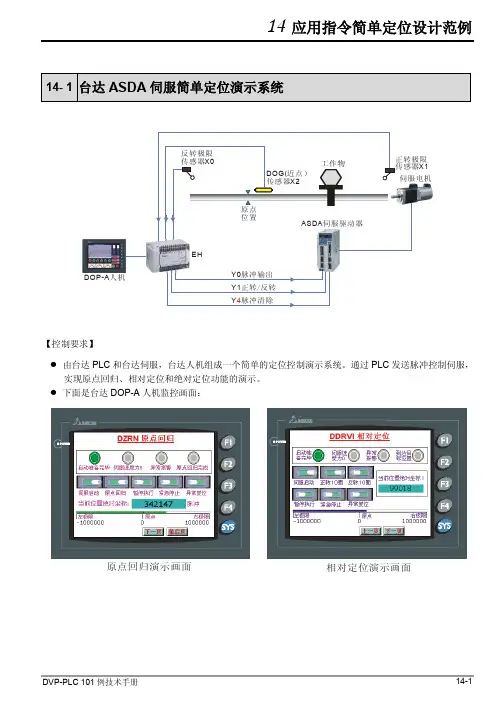

X1Y0脉冲输出Y1正转/反转Y 脉冲清除4DOP-A 人机ASDA 伺服驱动器【控制要求】● 由台达PLC 和台达伺服，台达人机组成一个简单的定位控制演示系统。
通过PLC 发送脉冲控制伺服，实现原点回归、相对定位和绝对定位功能的演示。
● 下面是台达DOP-A 人机监控画面：原点回归演示画面相对定位演示画面绝对定位演示画面【元件说明】【PLC 与伺服驱动器硬件接线图】台达伺服驱动器码器DO_COMSRDY ZSPD TPOS ALAM HOME【ASD-A伺服驱动器参数必要设置】当出现伺服因参数设置错乱而导致不能正常运行时，可先设置P2-08=10（回归出厂值），重新上电后再按照上表进行参数设置。
【控制程序】M1002MOVK200D1343Y7Y10Y11M20M21M22M23M24M1334Y12M1346M11X0X1X3X4X5X6X7M12M13设置加减速时间为 200msY6M10伺服启动伺服异常复位M0M1M2M3M4M1029DZRN DDRVI DDRVI DDRVA DDRVA ZRSTK10000K100000K-100000K400000K-50000K5000K20000K20000K200000K200000X2Y0Y0Y0Y0Y0Y1Y1Y1Y1M1M0M0M0M0M2M2M1M1M1M3M3M3M2M2M4M4M4M4M3M0M4原点回归正转圈10跑到绝对坐标，处400000跑到绝对坐标，处-50000定位完成后自动关闭定位指令执行伺服计数寄存器清零使能反转圈10伺服电机正转禁止伺服电机反转禁止PLC 暂停输出脉冲伺服紧急停止伺服启动准备完毕伺服启动零速度检出伺服原点回归完成伺服定位完成伺服异常报警【程序说明】●当伺服上电之后，如无警报信号，X3=ON，此时，按下伺服启动开关后，M10=ON，伺服启动。
●按下原点回归开关时，M0=ON，伺服执行原点回归动作，当DOG信号X2由Off→On变化时，伺服以5KHZ的寸动速度回归原点，当DOG信号由On→Off变化时，伺服电机立即停止运转，回归原点完成。
台达PLC控制伺服电机实现原点回归和定位一、引言随着现代工业自动化的发展，伺服电机作为一种高性能的执行器被广泛应用于各种自动化设备中。
伺服电机通过PLC控制可以实现精确的运动控制和定位，其中包括对伺服电机进行原点回归和定位操作。
本文将介绍如何使用台达PLC控制伺服电机实现原点回归和定位。
二、伺服电机原点回归伺服电机的原点回归是指将伺服电机运动到事先设定好的原点位置。
下面是实现伺服电机原点回归的步骤：1.设定原点位置：首先，在PLC程序中定义伺服电机的原点位置。
原点位置可以是一个特定的坐标或一个传感器信号。
2.设置运动参数：根据实际情况，设置伺服电机的运动速度、加速度和减速度等参数。
3.启动伺服电机：通过PLC程序，给伺服电机发送运动指令，使其开始运动。
同时，监控伺服电机的位置。
4.到达原点位置：当伺服电机到达定义的原点位置时，通过PLC程序停止伺服电机的运动。
5.记录位置信息：记录伺服电机的位置信息，方便后续的定位操作。
三、伺服电机定位伺服电机的定位是指将伺服电机准确地移动到给定的位置。
下面是实现伺服电机定位的步骤：1.设定目标位置：在PLC程序中定义伺服电机的目标位置。
目标位置可以是一个特定的坐标或一个传感器信号。
2.设置运动参数：根据实际情况，设置伺服电机的运动速度、加速度和减速度等参数。
3.启动伺服电机：通过PLC程序，给伺服电机发送运动指令，使其开始运动。
同时，监控伺服电机的位置。
4.到达目标位置：当伺服电机到达指定的目标位置时，通过PLC程序停止伺服电机的运动。
5.记录位置信息：记录伺服电机的位置信息，方便后续的定位操作。
四、PLC控制台达伺服电机实现原点回归和定位的注意事项在使用PLC控制台达伺服电机实现原点回归和定位时，需要注意以下事项：1.伺服电机位置的监控：通过PLC程序实时监控伺服电机的位置，可以根据实际情况进行调整。
2.运动参数的设置：根据实际需求，设置伺服电机的运动速度、加速度和减速度等参数。
