CAM350制作CAM资料的基本步骤总结

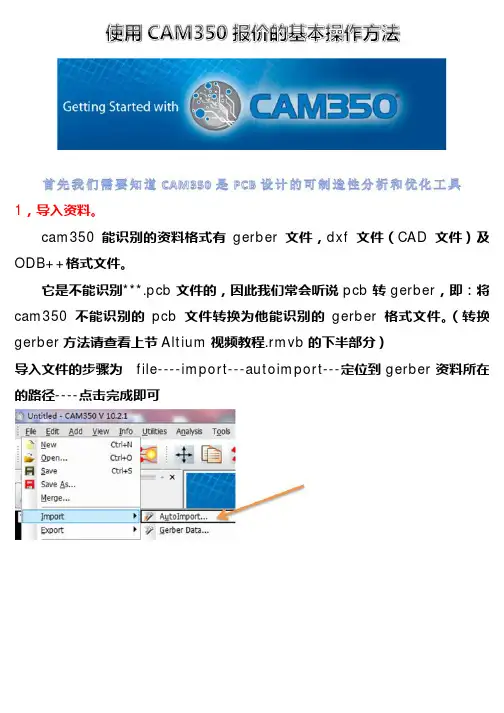

1，导入资料。

cam350能识别的资料格式有gerber文件，dxf文件（CAD文件）及ODB++格式文件。

它是不能识别***.pcb文件的，因此我们常会听说pcb转gerber，即：将cam350不能识别的pcb文件转换为他能识别的gerber格式文件。

（转换gerber方法请查看上节Altium视频教程.rmvb的下半部分）导入文件的步骤为file----import---autoimport---定位到gerber资料所在的路径----点击完成即可2.区分层（双面板及四层包含那些层，如何区分）。

导入文件后我们还要能区分层，常见的gerber一般为protel系列格式，即：文件以.GB*结尾的文件通常情况下按照如下方式区分层：顶层贴片GTP顶层字符GTO顶层阻焊GTS顶层线路GTL内层正片G1 G2等等（多层板才会有内层）内层负片GP1 GP2等等（多层板才会有内层）底层线路GBL底层阻焊GBS底层字符GBO底层贴片GBP钻孔文件DRL 及TXT分孔图GDD 及GD1外形文件GM1 GM2 及GKO文件导入成功后屏幕中显示的是所有层，如果想要单独查看某一层我们可以通过双击某一层来实现，需要打开所有层可以点击这个快捷图标，需要点击上面的刷子图标刷新才可以显示。

需要同时查看两层可以先双击打开一层然后单击打开另一层（需要刷新后才会显示，可以按键盘上的R键或者按这个刷子）需要改变显示的颜色可以右键点击相应层的颜色在弹出的窗口选择需要的颜色即可。

按R键刷新才会显示更换后的颜色。

放大缩小可以按住鼠标滚轮并移动鼠标松开，即可完成，向上是放大，向下时缩小。

3.外形尺寸的测量。

通常外形层为GM1层，GKO层是禁止布线层，一般设计上会比GM1层小一圈，当然这只是标准的设计，事实上设计师往往为了体现自己的独特风格会使用不同的层来做不同的事，因为这并不影响最终的PCB电气性能。

所以在测量外形尺寸时两层都需要打开看看，一般报价先以较大的尺寸为准，然后在报价时与客户确认。

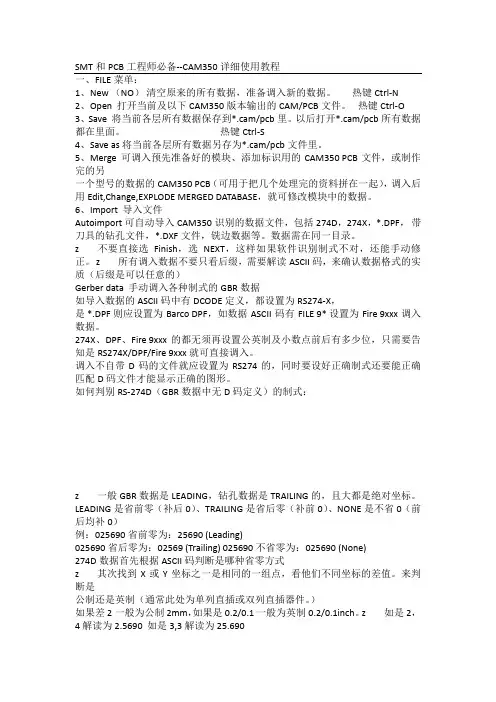

SMT和PCB工程师必备--CAM350详细使用教程一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import 导入文件Autoimport 可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

z 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

z 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data 手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是*.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。

274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：z 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

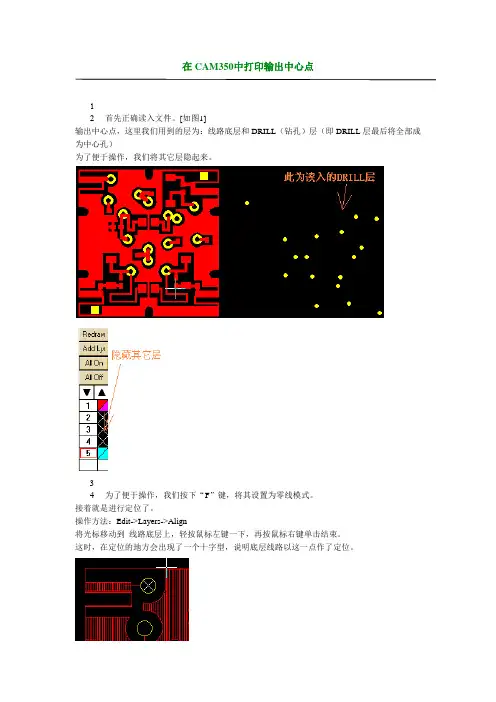

在CAM350中打印输出中心点12首先正确读入文件。

[如图1]输出中心点，这里我们用到的层为：线路底层和DRILL（钻孔）层（即DRILL层最后将全部成为中心孔）为了便于操作，我们将其它层隐起来。

34为了便于操作，我们按下“F”键，将其设置为零线模式。

接着就是进行定位了。

操作方法：Edit->Layers->Align将光标移动到线路底层上，轻按鼠标左键一下，再按鼠标右键单击结束。

这时，在定位的地方会出现了一个十字型，说明底层线路以这一点作了定位。

到DRILL层定位了，方法为：接着上面的操作，直接将鼠标移动到DRILL层对应的位置上，轻按鼠标左键一下，再双击鼠标右键结束两层之间的定位。

结果如图：按确定，重叠成功。

（这时可按下“F”键切换到填充模式了）56成功重叠后，下一步的操作就是将DRILL层设置为“-”负属性层了。

在操作前，需将DRILL数据格式转换为GERBER格式。

方法为：Tools->NC Editor…(进入NC编辑器)Utilities->NC Date to Gerber（将NC数据转换成GERBER数据）如图,确定后,将产生一个新的GERBER数据层。

按下返回操作区。

7这时我们只保留线路底层和刚刚转换出来的新层，其它的将其全部隐藏起来。

8将新层设置为“-”负属性，操作方法为：Tables->Composites…设置好其两层的正负属性，“OK”退出后即可。

6．最后的结果如图：最后打印输出即可大功告成。

CAM350 Arl 文件使用简介在CAM350 中，可以使用自动读入对GERBER 文件进行自动读取。

其实这些已设定的方式，就是后缀为.ARL 的文件。

而且文件是可以按要求进行适当的修改后再另存为一个新文件来使用的。

以PADS 格式为例来说明：在安装目录下，打开Pads.arl 文件。

但其单位为MILS，把单位改为MM；NAME 后的模板名改为任意名即可。

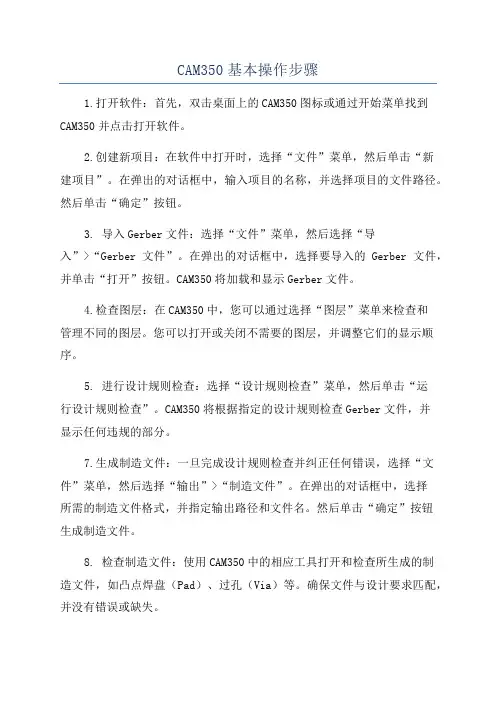

CAM350基本操作步骤1.打开软件：首先，双击桌面上的CAM350图标或通过开始菜单找到CAM350并点击打开软件。

2.创建新项目：在软件中打开时，选择“文件”菜单，然后单击“新建项目”。

在弹出的对话框中，输入项目的名称，并选择项目的文件路径。

然后单击“确定”按钮。

3. 导入Gerber文件：选择“文件”菜单，然后选择“导入”>“Gerber文件”。

在弹出的对话框中，选择要导入的Gerber文件，并单击“打开”按钮。

CAM350将加载和显示Gerber文件。

4.检查图层：在CAM350中，您可以通过选择“图层”菜单来检查和管理不同的图层。

您可以打开或关闭不需要的图层，并调整它们的显示顺序。

5. 进行设计规则检查：选择“设计规则检查”菜单，然后单击“运行设计规则检查”。

CAM350将根据指定的设计规则检查Gerber文件，并显示任何违规的部分。

7.生成制造文件：一旦完成设计规则检查并纠正任何错误，选择“文件”菜单，然后选择“输出”>“制造文件”。

在弹出的对话框中，选择所需的制造文件格式，并指定输出路径和文件名。

然后单击“确定”按钮生成制造文件。

8. 检查制造文件：使用CAM350中的相应工具打开和检查所生成的制造文件，如凸点焊盘（Pad）、过孔（Via）等。

确保文件与设计要求匹配，并没有错误或缺失。

9.输出图纸和文档：如果需要生成电路板的图纸和文档，选择“文件”菜单，然后选择“输出”>“图纸和文档”。

在弹出的对话框中，选择要输出的图纸和文档类型，并指定输出路径和文件名。

然后单击“确定”按钮生成图纸和文档。

10.保存并关闭项目：在完成所有工作并生成所需的输出文件后，选择“文件”菜单，然后选择“保存项目”。

输入项目的文件名并选择保存路径，然后单击“确定”按钮。

最后，选择“文件”菜单，然后选择“关闭项目”来关闭项目。

以上是CAM350的基本操作步骤。

通过按照这些步骤，您可以使用CAM350来检查、修正和生成电路板设计以及相关的制造文件和文档。

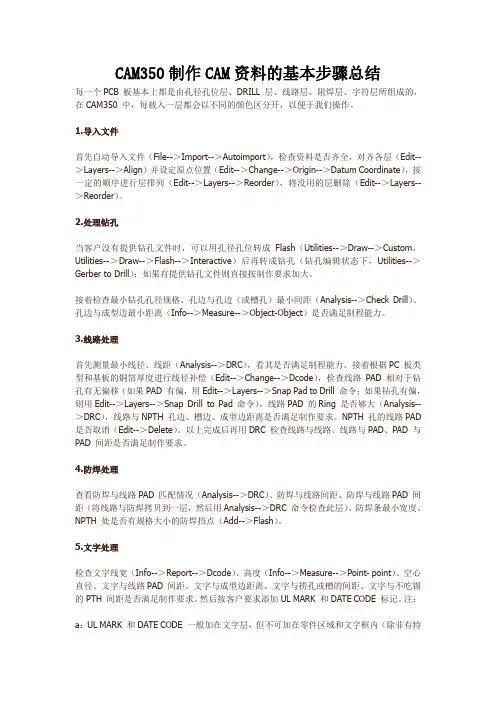

CAM350制作CAM资料的基本步骤总结每一个PCB 板基本上都是由孔径孔位层、DRILL 层、线路层、阻焊层、字符层所组成的，在CAM350 中，每载入一层都会以不同的颜色区分开，以便于我们操作。

1.导入文件首先自动导入文件（File--＞Import--＞Autoimport），检查资料是否齐全，对齐各层（Edit--＞Layers--＞Align）并设定原点位置（Edit--＞Change--＞Origin--＞Datum Coordinate），按一定的顺序进行层排列（Edit--＞Layers--＞Reorder），将没用的层删除（Edit--＞Layers--＞Reorder）。

2.处理钻孔当客户没有提供钻孔文件时，可以用孔径孔位转成Flash（Utilities--＞Draw--＞Custom，Utilities--＞Draw--＞Flash--＞Interactive）后再转成钻孔（钻孔编辑状态下，Utilities--＞Gerber to Drill）；如果有提供钻孔文件则直接按制作要求加大。

接着检查最小钻孔孔径规格、孔边与孔边（或槽孔）最小间距（Analysis--＞Check Drill）、孔边与成型边最小距离（Info--＞Measure--＞Object-Object）是否满足制程能力。

3.线路处理首先测量最小线径、线距（Analysis--＞DRC），看其是否满足制程能力。

接着根据PC 板类型和基板的铜箔厚度进行线径补偿（Edit--＞Change--＞Dcode），检查线路PAD 相对于钻孔有无偏移（如果PAD 有偏，用Edit--＞Layers--＞Snap Pad to Drill 命令；如果钻孔有偏，则用Edit--＞Layers--＞Snap Drill to Pad 命令），线路PAD 的Ring 是否够大（Analysis--＞DRC），线路与NPTH 孔边、槽边、成型边距离是否满足制作要求。

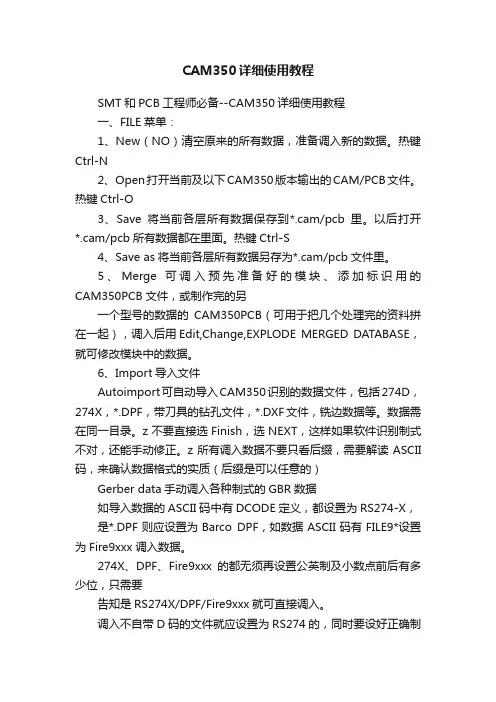

CAM350详细使用教程SMT和PCB工程师必备--CAM350详细使用教程一、FILE菜单：1、New（NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge可调入预先准备好的模块、添加标识用的CAM350PCB文件，或制作完的另一个型号的数据的CAM350PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import导入文件Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

z不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

z所有调入数据不要只看后缀，需要解读ASCII 码，来确认数据格式的实质（后缀是可以任意的）Gerber data手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是*.DPF则应设置为Barco DPF，如数据ASCII码有FILE9*设置为Fire9xxx 调入数据。

274X、DPF、Fire9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：z一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

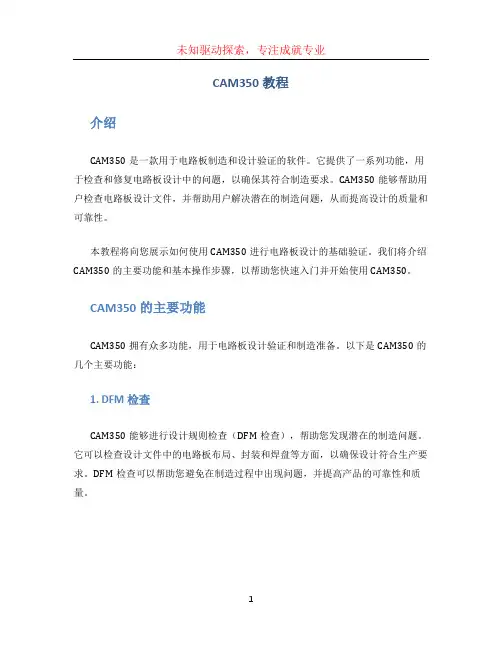

CAM350教程介绍CAM350是一款用于电路板制造和设计验证的软件。

它提供了一系列功能，用于检查和修复电路板设计中的问题，以确保其符合制造要求。

CAM350能够帮助用户检查电路板设计文件，并帮助用户解决潜在的制造问题，从而提高设计的质量和可靠性。

本教程将向您展示如何使用CAM350进行电路板设计的基础验证。

我们将介绍CAM350的主要功能和基本操作步骤，以帮助您快速入门并开始使用CAM350。

CAM350的主要功能CAM350拥有众多功能，用于电路板设计验证和制造准备。

以下是CAM350的几个主要功能：1. DFM检查CAM350能够进行设计规则检查（DFM检查），帮助您发现潜在的制造问题。

它可以检查设计文件中的电路板布局、封装和焊盘等方面，以确保设计符合生产要求。

DFM检查可以帮助您避免在制造过程中出现问题，并提高产品的可靠性和质量。

2. 钻孔和线路检查CAM350可以检查钻孔和线路的完整性。

它可以检查钻孔位置和尺寸是否正确，并检查线路的连通性和电气性能。

这对于确保电路板的性能和可靠性非常重要，因为错误的钻孔和线路连接可能导致信号丢失或其他问题。

3. 统一图像显示CAM350可以将电路板设计文件转换为统一的图像显示格式，方便用户查看和分享设计文件。

这样，即使没有安装CAM350软件的人员也可以查看设计文件，而不会丢失任何细节信息。

这在设计团队之间的协作和制造过程中非常有用。

4. 层间连接和追踪CAM350能够检查和修复层间连接和追踪的问题。

它可以查找设计中的间距和跨越等问题，并自动修复这些问题，以确保设计文件符合生产要求。

层间连接和追踪的质量对于电路板的性能和可靠性至关重要。

如何使用CAM350以下是使用CAM350进行电路板设计验证的基本操作步骤：1. 导入设计文件首先，打开CAM350软件并导入您的电路板设计文件。

CAM350支持多种电路板设计文件格式，例如Gerber、ODB++和IPC-2581等。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==cam350绿色版篇一：利用CAM350查短断路利用CAM350查短断路1.将GERBER文件导入CAM里，进行层叠定义设置：将层叠定义设置好2.确定层叠顺序：3.创建网络关系：点击Thru Hole Drill，OK结束。

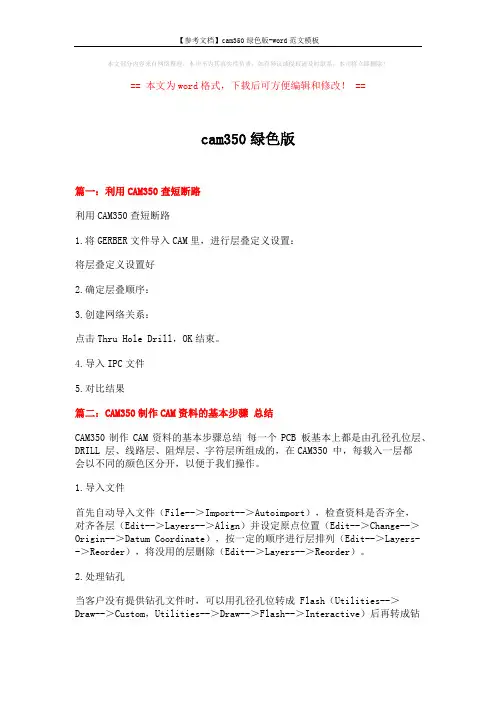

4.导入IPC文件5.对比结果篇二：CAM350制作CAM资料的基本步骤总结CAM350制作CAM资料的基本步骤总结每一个PCB 板基本上都是由孔径孔位层、DRILL 层、线路层、阻焊层、字符层所组成的，在CAM350 中，每载入一层都会以不同的颜色区分开，以便于我们操作。

1.导入文件首先自动导入文件（File--＞Import--＞Autoimport），检查资料是否齐全，对齐各层（Edit--＞Layers--＞Align）并设定原点位置（Edit--＞Change--＞Origin--＞Datum Coordinate），按一定的顺序进行层排列（Edit--＞Layers--＞Reorder），将没用的层删除（Edit--＞Layers--＞Reorder）。

2.处理钻孔当客户没有提供钻孔文件时，可以用孔径孔位转成 Flash（Utilities--＞Draw--＞Custom，Utilities--＞Draw--＞Flash--＞Interactive）后再转成钻孔（钻孔编辑状态下，Utilities--＞Gerber to Drill）；如果有提供钻孔文件则直接按制作要求加大。

接着检查最小钻孔孔径规格、孔边与孔边（或槽孔）最小间距（Analysis--＞Check Drill）、孔边与成型边最小距离（Info--＞Measure--＞Object-Object）是否满足制程能力。

3.线路处理首先测量最小线径、线距（Analysis--＞DRC），看其是否满足制程能力。

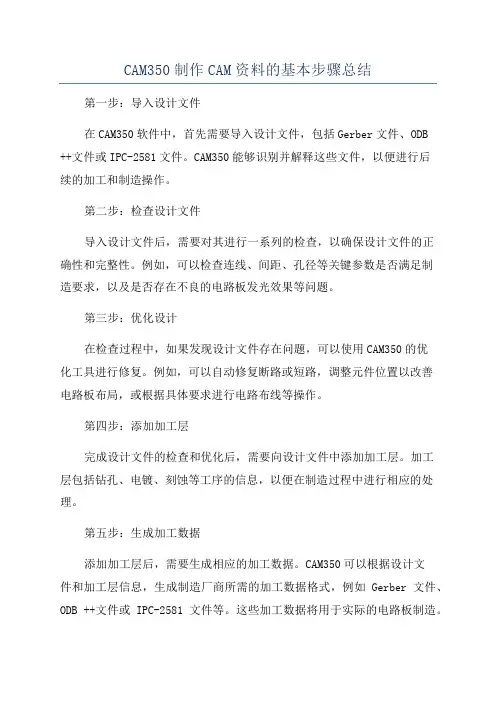

CAM350制作CAM资料的基本步骤总结第一步：导入设计文件在CAM350软件中，首先需要导入设计文件，包括Gerber文件、ODB++文件或IPC-2581文件。

CAM350能够识别并解释这些文件，以便进行后续的加工和制造操作。

第二步：检查设计文件导入设计文件后，需要对其进行一系列的检查，以确保设计文件的正确性和完整性。

例如，可以检查连线、间距、孔径等关键参数是否满足制造要求，以及是否存在不良的电路板发光效果等问题。

第三步：优化设计在检查过程中，如果发现设计文件存在问题，可以使用CAM350的优化工具进行修复。

例如，可以自动修复断路或短路，调整元件位置以改善电路板布局，或根据具体要求进行电路布线等操作。

第四步：添加加工层完成设计文件的检查和优化后，需要向设计文件中添加加工层。

加工层包括钻孔、电镀、刻蚀等工序的信息，以便在制造过程中进行相应的处理。

第五步：生成加工数据添加加工层后，需要生成相应的加工数据。

CAM350可以根据设计文件和加工层信息，生成制造厂商所需的加工数据格式，例如Gerber文件、ODB ++文件或IPC-2581文件等。

这些加工数据将用于实际的电路板制造。

第六步：设计验证生成加工数据后，需要进行设计验证。

CAM350可以模拟加工数据在实际制造过程中的效果，以确保电路板的制造成功。

例如，可以检查孔径和间距是否满足要求，是否有潜在的电路板故障等。

第七步：输出制造文件完成设计验证后，需要将加工数据输出为制造文件，以便向制造厂商提交电路板制造订单。

CAM350可以生成无错误和无冲突的制造文件，确保制造过程的顺利进行。

第八步：跟踪生产过程一旦电路板制造订单提交给制造厂商，可以使用CAM350跟踪生产过程。

CAM350可以跟踪制造厂商的进度，及时获取制造进展情况，并及时处理制造中的问题或变更请求。

第九步：质量控制在电路板制造过程中，质量控制是非常重要的。

CAM350可以帮助跟踪制造厂商的质量控制过程，确保电路板的质量符合设计要求和客户需求。

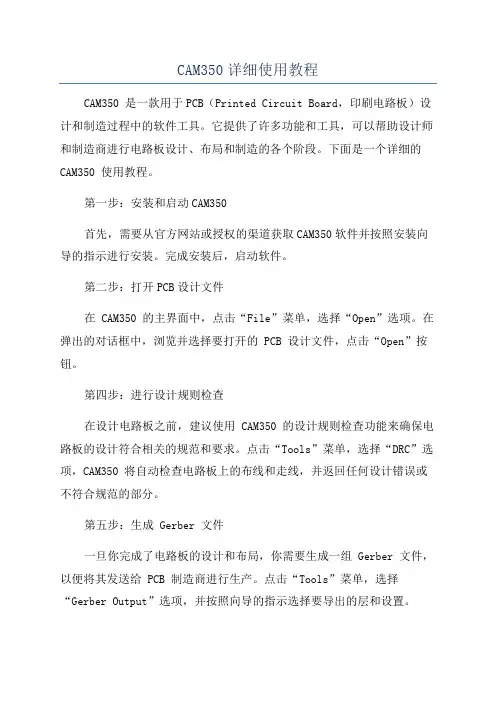

CAM350详细使用教程CAM350 是一款用于PCB（Printed Circuit Board，印刷电路板）设计和制造过程中的软件工具。

它提供了许多功能和工具，可以帮助设计师和制造商进行电路板设计、布局和制造的各个阶段。

下面是一个详细的CAM350 使用教程。

第一步：安装和启动CAM350首先，需要从官方网站或授权的渠道获取CAM350软件并按照安装向导的指示进行安装。

完成安装后，启动软件。

第二步：打开PCB设计文件在 CAM350 的主界面中，点击“File”菜单，选择“Open”选项。

在弹出的对话框中，浏览并选择要打开的 PCB 设计文件，点击“Open”按钮。

第四步：进行设计规则检查在设计电路板之前，建议使用 CAM350 的设计规则检查功能来确保电路板的设计符合相关的规范和要求。

点击“Tools”菜单，选择“DRC”选项，CAM350 将自动检查电路板上的布线和走线，并返回任何设计错误或不符合规范的部分。

第五步：生成 Gerber 文件一旦你完成了电路板的设计和布局，你需要生成一组 Gerber 文件，以便将其发送给 PCB 制造商进行生产。

点击“Tools”菜单，选择“Gerber Output”选项，并按照向导的指示选择要导出的层和设置。

CAM350 将生成相应的 Gerber 文件，你可以选择保存在你的计算机上的指定位置。

第六步：制造和生产电路板现在，你可以将生成的 Gerber 文件发送给 PCB 制造商，他们将使用这些文件进行 PCB 的制造和生产。

在此过程中，制造商将使用 CAM350 软件打开 Gerber 文件，并使用他们的设备和技术进行板材切割、蚀刻、穿孔等操作，最终生产出完整的电路板。

除了上述步骤，CAM350 还提供了许多其他功能和工具，如生成 CAD 数据、自动优化布线、检查电路板的尺寸和位置等。

此外，CAM350 还与常用的 PCB 设计软件（如 Altium Designer 和 Allegro）兼容，可以方便地导入和导出设计文件。

SMT和PCB工程师必备--CAM350详细使用教程一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import 导入文件Autoimport 可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

z 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

z 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data 手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。

274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：z 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

SMT和PCB工程师必备--CAM350详细使用教程一、FILE菜单：1、New（NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge可调入预先准备好的模块、添加标识用的CAM350PCB文件，或制作完的另一个型号的数据的CAM350PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import导入文件Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

z不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

z所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是*.DPF则应设置为Barco DPF，如数据ASCII码有FILE9*设置为Fire9xxx 调入数据。

274X、DPF、Fire9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：z一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

SMT和PCB工程师必备--CAM350详细使用教程一、FILE菜单：1、New（NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge可调入预先准备好的模块、添加标识用的CAM350PCB文件，或制作完的另一个型号的数据的CAM350PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import导入文件Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

z不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

z所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是*.DPF则应设置为Barco DPF，如数据ASCII码有FILE9*设置为Fire9xxx调入数据。

274X、DPF、Fire9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：z一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

CAM350基本操作步骤CAM基本操作步骤用法每一个PCB板基本上都是由孔径孔位层、DRILL层、线路层、阻焊层、字符层所组成的，在CAM350中，每载入一层都会以不同的颜色区分开，以便于我们操作。

1.导入文件首先自动导入文件（File-->Import-->Autoimport），检查资料是否齐全，对齐各层（Edit-->Layers-->Align）并设定原点位置（Edit-->Change-->Origin-->Datum Coordinate），按一定的顺序进行层排列（Edit-->Layers-->Reorder），将没用的层删除（Edit-->Layers-->Remove）。

2.处理钻孔当客户没有提供钻孔文件时，可以用孔径孔位转成Flash（Utilities-->Draw-->Custom，Utilities-->Draw-->Flash-->Interactive）后再转成钻孔（钻孔编辑状态下，Utilities-->Gerber to Drill）；如果有提供钻孔文件则直接按制作要求加大。

接着检查最小钻孔孔径规格、孔边与孔边（或槽孔）最小间距（Analysis-->Check Drill）、孔边与成型边最小距离（Info-->Measure-->Object-Object）是否满足制程能力。

3.线路处理首先测量最小线径、线距（Analysis-->DRC），看其是否满足制程能力。

接着根据PC板类型和基板的铜箔厚度进行线径补偿（Edit-->Change-->Dcode），检查线路PAD相对于钻孔有无偏移（如果PAD有偏，用Edit-->Layers-->Snap Pad to Drill命令；如果钻孔有偏，则用Edit-->Layers-->Snap Drill to Pad命令），线路PAD的Ring是否够大（Analysis-->DRC），线路与NPTH孔边、槽边、成型边距离是否满足制作要求。

CAM350详细使用教程CAM350是一款专业的电子设计自动化软件，主要用于电子制造过程中的PCB设计和布局。

它提供了一系列的功能，帮助用户分析、检查和优化PCB设计，并确保最终的布局符合制造和组装需求。

下面将详细介绍CAM350的使用教程。

1. 新建工作区：在主界面的左侧窗口中选择“File”菜单，点击“New Workspace”选项。

在弹出的对话框中，选择适当的工作区名称和工作目录，然后点击“OK”按钮。

这样就创建了一个新的工作区，准备进行PCB设计和布局。

2. 导入Gerber文件：在工作区中选择“File”菜单，点击“Import”选项。

在弹出的对话框中，选择要导入的Gerber文件，并点击“Open”按钮。

CAM350将自动解析并显示Gerber文件中的电路板布局信息。

3. 进行布局检查：在工作区中选择“Tools”菜单，点击“Design Rules Check”选项。

CAM350将自动进行布局检查，并在检查结果窗口中显示检查结果。

用户可以根据需要调整布局以满足设计规则。

5. 导出制造文件：在工作区中选择“File”菜单，点击“Export”选项。

在弹出的对话框中，选择要导出的制造文件类型，如ODB++或IPC-2581，然后点击“Save”按钮。

CAM350将生成相应的制造文件，用于下一步的生产制造过程。

6. 输出报告：在工作区中选择“Tools”菜单，点击“Reports”选项。

CAM350将生成各种报告，如布局检查报告、设计比较报告等。

用户可以根据需要选择生成相应的报告。

总结：CAM350是一款功能强大的电子设计自动化软件，可用于PCB设计和布局的分析、检查和优化。

通过以上步骤，用户可以完成PCB设计的布局检查、优化，并生成制造文件和报告。

这些功能将帮助用户提高设计质量，确保最终PCB布局符合制造和组装要求，从而提高产品质量和生产效率。

如需更详细的使用教程和操作指南，请参考CAM350官方网站或相关文档。
