超短波电台同轴馈线的理论介绍和维护检查方法

短波广播发射天馈线系统的分析与维护摘要短波广播发射天线造价高昂，维护困难，但其在短波广播传输发射中又起着非常重要的作用，文章在详细介绍了短波发射天馈线的基本结构和参数的基础上，分析了易发生的故障，并提出了维护要点和应对措施，对搞好天馈线系统的维护具有一定的帮助作用。

关键词短波广播；天馈线；分析；维护0引言由于短波广播传输距离远、覆盖广泛、接收容易，在远距离广播特别是对外广播中，起着其它广播不可替代的作用。

天线作为无线传输发射最后的环节，起着非常重要的作用，而大功率短波发射天线，由于其造价高昂、维护困难，在国内数量并不多，因此维护好现有的大功率短波发射天线，对于确保优质高效地完成无线传输发射工作，显得尤其重要。

1 短波天馈线系统分析短波广播是指利用在该频率范围内的无线电，借用高空中电离层的反射，可以进行远距离传播的一种广播和通信。

因为在电离层中长距离传播，电波的损耗较大，同时又存在可以使用的频道满足不了需要的困难，因此在实际的构建短波广播中，通过三种方式加以改善：1）为了使无线电波能在远距离中持续传播，发射机的功率尽可能加大；2）天线系统的增益尽可能的高；3）接收天线系统具用定向宽频段和良好的电器特性。

简单的说就是加大发射功率，加强服务区的自身场强，抵消减弱其它场强。

因为发射功率较大，所以多采用笼形振子单元组件的同相水平短波天线。

短波天馈线系统有两部分组成，一是馈线系统（传输），二是天线系统（转换）。

馈线都是架空平衡线式，形式主要有二线式、四线式、六线式和双笼形线式，现在多数大功率台站使用双笼形线式馈线。

电波就由发射机经馈线传到天线，再由天线发射出去，这就是简单的短波传输发射系统。

天、馈线简单结构图所示。

完整的大功率短波定向发射天线系统，不仅要有高塔桅结构来支撑天线，而且有多根金属线编制而成的庞大的发射振子反射幕。

为了解决馈线与天线的的阻抗匹配问题，馈线和天线间要加装由馈线制成的变阻线。

宽频段幕形天线在分馈线处馈电，所以馈线末端还有分馈线、调配变阻线和各种转换开关。

分析Technology AnalysisI G I T C W 技术1 短波天线故障分析1.1 火灾故障短波挑战在实际使用的过程中，在外界因素的影响下，火灾故障是经常发生的。

短波天线的运行环境比较恶劣，一般情况下会设置在楼顶角落等通风条件较差的地方。

经过长时间的运转，短波天线的温度会有所升高，然后由于环境空间比较闭塞，导致热量无法及时散发出去，当温度超过设备能够承受的最高温度时就会引起火灾故障出现。

这不仅会导致短波天线设备会受到损坏，同时发射台的信号发射无法按正常秩序完成，严重影响了发射台的经济效益。

1.2 人为操作故障通常情况下短波天线系统的结构比较复杂，这就要求发射台在选择设备操作人员时必须选择专业技术能力高的工作人员，保证操作人员能够熟练掌握短波天线的操作流程。

然而，在实际的应用过程中，很多操作人员对短波天线系统的了解程度不足，并且有着操作人员在没有经过必要的岗前培训就开始上岗工作，导致短波天线系统无法得到合理的应用，操作过程中出现各种问题，从而影响短波天线系统的正常工作。

1.3 设备自身故障由于短波天线系统多设置在室外，同时系统内部设备的结构比较复杂，经过长时间的使用，有些设备会出现老化或者接触不良等问题，从而导致短波调整系统无关于短波天馈线故障及维护技术的探讨曲鹏玺（国家广播电视总局二○二四台，黑龙江 佳木斯 154025）摘要：随着我国信息技术的发展，我国短波天线的应用范围逐渐扩大。

我国地域比较广阔，同时我国的地貌特征比较丰富，因此，短波天线在实际使用的过程中会出现多种问题以及故障，不仅会影响短波天线的正常使用，还会给周边人员安全带来一定的影响。

同时，短波天线受天气、地域等条件的限制比较大，故障类型也比较多，因此，技术人员必须采用先进的技术手段加强对短波天线的故障检修力度，同时，做好短波天线的维护工作，保证短波天线的使用寿面有效延长，提高短波天线的使用性能。

与光纤、卫星等通信方式相比，短波天线不需要设置中继站，在远程无线通信中具有显著的优势。

同轴电缆的维护摘要：介绍中波发射同轴电缆的结构和特点，在使用过程中需要进行充气处理，确保阻抗的稳定。

关键词：同轴电缆特性阻抗中波天线的馈线绝大部分采用架空不平衡式，便于和不平衡式的天线振子连接。

馈线一般由内外二层导线组成，形成二个笼型，外层导线是接地的，起到屏蔽作用，减少沿内层导线传输的高频能量以辐射的形式外泄。

内层导线是馈电的，和外层导线间有绝缘子分开。

中波馈线是以地电流形式形成回路，在沿馈线的线路在地面下面埋设地线，地线沿每根馈线线杆向上，和外层导线焊接，用来减少损耗。

馈线按照承受功率的大小，发射机高频负载阻抗的要求，有不同的特性阻抗和结构性状。

我国目前使用的馈线包括：50kw功率以下的六线式馈线，50kw功率以上的多线式笼型馈线和同轴电缆。

采用由导线组成的同轴馈线，芯线为高电位，外部一圈导线均接地，芯线及外圈的导线均匀沿圆周均匀分布，导线的粗细及数量由馈线传导的功率的大小而决定。

这些馈线的外圈，并不完全屏蔽，这样就造成一部分能量的损耗。

随着中波技术的发展，技术投入的加大，设备的更新，原有的馈线形式也发生了改变,同轴电缆（即馈管）逐渐在中波台投入使用，代替了以往的6线制等馈线形式，满足现在广播领域低衰减，低驻波比的要求。

1，同轴电缆的结构和特点采用同轴电缆传送射频能量的一个主要特征就是外导体外表面无电流，这是由于同轴线内导体上的电流由于高频电束作用，应只在外导体的内表面流，能量只在内外导体之间流通，不会流到外表面来，即使在外表面，由于外场（一般是不想要的干扰）的作用而产生了感应电流，而这个电流由于高频电流的集肤效应是流不进内导体上去的，所以它的屏蔽性能好，这也是越来越多的发射台选用同轴电缆作为射频传输线的原因。

目前在广播电视发射使用SDY系列空气绝缘同轴电缆，皱纹铜管外导体同轴电缆，根据输出功率，阻抗的不同选用不同的型号。

它的外导体采用皱纹铜管，结内导体为铜管或者皱纹铜管，内部绝缘介质为干燥的空气，外护套采用聚乙烯材料。

广播电视高山台站天馈线日常维护检修提纲：一、天馈线的作用及类型二、天馈线的日常维护检修方法三、天馈线维护过程中的注意事项四、天馈线出现故障的解决方法五、天馈线建设及维护优化的未来展望一、天馈线的作用及类型天馈线是广播电视高山台站的重要组成部分，其作用是将天线和调制器之间的信号传输到室内设备，保证信号的准确传输。

天馈线根据不同需求和信号传输方式，分为同轴电缆、光缆和微波波导等不同类型。

同轴电缆是最常见的一种天馈线，其特点是传输功率大、信号稳定，但在过长距离传输时会产生衰减。

光缆的优点是传输距离远、速度快，但价格昂贵，维护成本高。

微波波导的优点是传输速度快、稳定性好，但建设和维护成本高。

在选择天馈线时，需要根据实际需求综合考虑各方面因素。

二、天馈线的日常维护检修方法天馈线的日常维护检修，主要包括以下方面：1、定期检查天馈线，发现磨损、松动、腐蚀等情况及时处理。

2、保持天馈线清洁干燥，防止刮伤和腐蚀，特别是在湿度大的环境中要定期擦拭。

3、定期检查接头是否正常，发现问题及时更换。

4、检查天线系统的支架，确保固定牢固，防止因风摇动而引起天线与天馈线接头松动或损坏。

5、开展巡视检查，定期检查天馈线运行情况，发现异常立即排除故障。

三、天馈线维护过程中的注意事项在维护天馈线的过程中需要特别注意以下事项：1、天馈线维护前，需要确保安全标准符合要求，穿着适当的个人防护装备。

2、维护时需要仔细操作，防止对天馈线造成二次损伤。

3、对于需要拆卸和更换的天馈线，需要按照正确的步骤和方法操作，以免影响后续运行。

4、在维护过程中需要注意不同天馈线类型的特点和不同检测方法，确保维护效果更准确。

四、天馈线出现故障的解决方法在天馈线运行过程中，会出现各种各样的故障问题，比如信号不稳定、降低传输效率、噪声干扰等。

对于出现故障的天馈线，需要采取以下解决方法：1、定期检查天馈线运行情况，及时发现故障问题。

2、针对具体问题，根据不同的天馈线类型和故障性质，采取不同的解决方法。

【讲义婶】E电视天馈线的原理科好探究天馈线是连接天线与收、发信机之间的电磁传输线，全国广播电视信号发射台的数量正在逐年增长，萌之而来的则是一系列的天情线运维问题。

在专业维护人员有限.地质环境复杂等因素的影响下，信号发射机与天馈线系统的结合难度加大，广播电视发射机的工作效率和质量均受到了影响。

因为广播电视台承担着中央、地区广播电视,节目信号传输、覆盖的重要责任，所以对广播电视天馈线系统进行维护显得尤为重要，相关技术人员需要根据常见的故障，采取针对性维护措施，进一步提高广播电视信号传输、消盖的质量。

1 •广播电视天馈线1.1基本概念广播电视天馈线也称之为天线的“慎线”，是连接信号传输天线与收、发信机之间的电磁传输线。

常用的广播电视发送系统馈线有大功率堞纹电缆、同轴电缆、架空明线等，均可以满足广播电视节目的信号传输需求。

作为微波中继遹信不可或缺的一部分，天馈线使传输的电磁波与自由空间传播的电梯波互相转换，为各种信号提供不同的传输通道，在多波遒共用的中继通信电路中，天愦线系统性能、质量将对各微波波迫的通信质量产生影响。

1. 2系统特性广播电视天馈线具有方向性、阻抗性、匹配性等特点。

方向性是指天馈线系统中的天线辐射电磁波朝着一定方向进行辐射，相关辐射能量在空向内的不同方向规律分布。

阻抗性是指天线的辐射阻抗和输入阻抗，能够间接反映出不同信号天线的辐射能力。

匹配性是指天馈线系统中的天线负载阻抗与馈线特性阻抗相匹配，一旦出现不匹配的现象，天线负载将难以全面吸收馈线上的高频能量，余下的能量将被反射回去，形成反射波，导致信号传输不稳定。

除此之外，天馈线系统的工作频率范围具有固定性，指无线频率范围必须要与所发射电磁波的频率范围相一致，方能将广揭电视信号辐射出去，即在中心频率时.天线的信号输送功率最大，偏离中心频率时，输送功率则会降低。

1.3常用型号在广播电视行业发展的过程中，以下两种大馈线满足了节目信号传输的需求，能够保障广播电视节目安全播出.第一种，架空明线与扁平馈线。

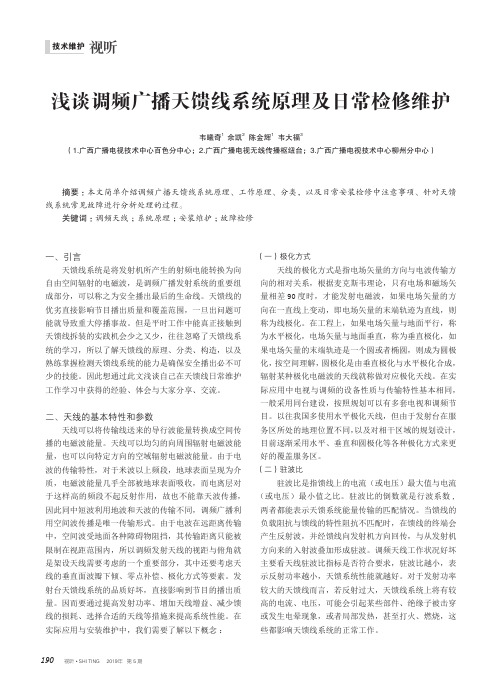

190 视听 •SHI TING 2019年 第 5 期技术维护一、引言天馈线系统是将发射机所产生的射频电能转换为向自由空间辐射的电磁波，是调频广播发射系统的重要组成部分，可以称之为安全播出最后的生命线。

天馈线的优劣直接影响节目播出质量和覆盖范围，一旦出问题可能就导致重大停播事故。

但是平时工作中能真正接触到天馈线拆装的实践机会少之又少，往往忽略了天馈线系统的学习，所以了解天馈线的原理、分类、构造，以及熟练掌握检测天馈线系统的能力是确保安全播出必不可少的技能。

因此想通过此文浅谈自己在天馈线日常维护工作学习中获得的经验、体会与大家分享、交流。

二、天线的基本特性和参数天线可以将传输线送来的导行波能量转换成空间传播的电磁波能量。

天线可以均匀的向周围辐射电磁波能量，也可以向特定方向的空域辐射电磁波能量。

由于电波的传输特性，对于米波以上频段，地球表面呈现为介质，电磁波能量几乎全部被地球表面吸收，而电离层对于这样高的频段不起反射作用，故也不能靠天波传播，因此同中短波利用地波和天波的传输不同，调频广播利用空间波传播是唯一传输形式。

由于电波在远距离传输中，空间波受地面各种障碍物阻挡，其传输距离只能被限制在视距范围内，所以调频发射天线的视距与俯角就是架设天线需要考虑的一个重要部分，其中还要考虑天线的垂直面波瓣下倾、零点补偿、极化方式等要素。

发射台天馈线系统的品质好坏，直接影响到节目的播出质量。

因而要通过提高发射功率、增加天线增益、减少馈线的损耗、选择合适的天线等措施来提高系统性能。

在实际应用与安装维护中，我们需要了解以下概念：（一）极化方式天线的极化方式是指电场矢量的方向与电波传输方向的相对关系，根据麦克斯韦理论，只有电场和磁场矢量相差90度时，才能发射电磁波，如果电场矢量的方向在一直线上变动，即电场矢量的末端轨迹为直线，则称为线极化。

在工程上，如果电场矢量与地面平行，称为水平极化，电场矢量与地面垂直，称为垂直极化，如果电场矢量的末端轨迹是一个圆或者椭圆，则成为圆极化，按空间理解，圆极化是由垂直极化与水平极化合成，辐射某种极化电磁波的天线就称做对应极化天线。

超短波电台同轴馈线的理论介绍和维护检查方法作者：于明郑强玲来源：《电子技术与软件工程》2015年第07期摘要对超短波电台使用的高频同轴馈线的理论知识进行了介绍，给出了常用的数据。

对于同轴馈线的检查维护方法给出了详细的步骤，给出了使用中的注意事项。

【关键词】同轴馈线维护检查1 同轴线理论的介绍同轴馈线一般用于波长大于10cm波段。

同轴线是一种双导体传输线，有内外两个导体。

如图1所示。

文/于明郑强玲图1中a表示内导体的半径，b表示外导体的半径。

同轴线中传输的是TEM波。

TEM波是无色散型波，是同轴线的主模。

对于空气同轴线波阻抗ZTEM ：ZTEM= = 120π≈377（Ω）同轴线传输TEM波时，波数为0，其截止波长为无穷大，这表明任何频率的能量能够以TEM波形式在同轴线内传播。

同轴线中波的相速度与相应介质只波的传播速度一样，其波长就是介质中的波长。

与矩波导和圆波导不同，当同轴线中传输TEM波时，其横截面的场结构与静态场时相同，因此，对于同轴线而言，可以唯一地定义电压和电流。

特性阻抗Zc：Zc = ln同轴线的极限功率可由下式求得：Pbr=Ubr是击穿电压，它主要决定于击穿电场。

同轴线尺寸的选择原则是：（1）保证在制定的工作频率内只传输TEM波。

（2）满足功率容量的要求。

（3）损耗要小。

而获得最大功率容量和最小衰减的条件是不一样的。

如果对两者都有要求，则可取=2.303，此时衰减比最佳情况约大10 %，功率容量比最大时约小15%，其相应的特征阻抗为50Ω。

2 维护和检查方法如图2所示。

（1）将馈线拆下，并把底部固定螺帽拧下。

注意，拧的时候馈线的导线部分不能随着一起转动。

（2）将馈线头部取下，如果取下比较费力，千万不要用力拽导线根部或者旋转导线，可以用镊子或者尖嘴钳顶住白色塑料套，用力将导线部分顶出来。

（3）用绸布蘸酒精清洗馈线头部，将积碳清除。

（4）检查外导体（防波套）的焊接是否可靠，可以轻轻地转动，检查外导体根部是否断裂，内导体根部是否有腐蚀。

大功率短波发射台站天馈线系统维护与改进作者：杨亮来源：《科学与信息化》2016年第22期摘要随着广播电视的快速发展，天馈线系统的维护管理决定着无线广播电视节目的覆盖范围和接受质量。

在广播电视发射领域中，天馈线系统的应用越来越广泛。

天馈线系统有很多参数，根据其所对应的任何一个参数发生变化，都会直接影响广播电视节目的播出效果。

由此可见，天馈线的日常维护和改进工作能有效保证广播电视发射台正常的工作运行。

本文探索了大功率短波发射台天馈线系统维护与改进措施。

关键词大功率短波发射台；天馈线系统；维护；改进短波发射台的天线及馈线设备采用大功率短波调幅发射机，发射机功率等级主要包含有100KW和500KW两种等级，随着发射设备的更新改造原有的天馈线系统也随之进行了更新。

通常大功率短波发射台有规模大的特点，因此采用自立塔支撑的天线会受到风、雨、雷电等环境因素的影响。

大功率短波发射台天馈线系统结合维护工作实际中的一些问题做出了一些改进措施，确保大功率短波发射台天馈线系统能不断适应广播事业发展的需要。

短波发射台依靠天波传播的特性完成广播节目的中距离和远距离传播。

发射台播节目传输是根据宣传的需要，主要完成节目信号对高频载波的调制，天馈线系统是把调制后的高频信号转变为电磁波完成节目信号的空间传输过程.天馈线系统对安全播出工作有着重要意义。

1 大功率短波发射台天馈线系统维护1.1 减少故障的发生由于短波天线结构复杂，承载功率高且线路由较长，最长的馈线接近2公里，其中的反射网是按照一定的频率带宽设计的，当天线带宽要求较大时，若断线数目较多则需更换发射机载波频率。

若馈线转弯处的跳笼一长一短，致使馈线上电位梯度发生变化，一旦超过临界值就会造成馈线打火。

这种故障需要降低下引线的电位，如在打火处捆绑一个铜线可以定期检查阻抗匹配是否在允许范围之内。

1.2 有效维护（1）大修由于诸多因素的影响使天馈线结构的各项电气指标变坏，因此天馈线系统在调整各部分的强度时需要进行测绘，大修属于定期复性检修，要根据维护大修周期的规定，及时做出技改大修计划。

广播电视天馈线的原理和维护探究广播电视天馈线是一种用来传输无线电频率信号的导线，用于将电视信号和广播信号从广播电视台传输到接收终端，如电视机、收音机等。

它在电视台和广播台之间建立起一个信号传输的通道，将信号从一个地方传输到另一个地方，确保无线电频率信号的高质量传输。

首先，广播电视天馈线的传输理论基于电磁波传播的原理。

电磁波传播通过空气中传播，并沿着天馈线的导线进行传输。

这是因为电磁波可以受到导体的影响，从而改变其路径和传播速度。

通过天馈线传输电磁波信号可以减少传输过程中的衰减和干扰，确保信号的稳定传输。

其次，广播电视天馈线的传输介质可以是电缆或无线传输。

电缆天馈线通常采用同轴电缆，由导体、绝缘层、外导体和外绝缘层组成。

同轴电缆可以传输高频信号，并且具有较好的屏蔽性能，可以减少外界电磁干扰。

无线天馈线通常采用指向性天线进行传播，通过调整天线的方向和高度，确保信号覆盖范围和传输质量。

最后，广播电视天馈线的信号处理主要包括信号增强和信号调制等。

信号增强可以通过信号放大器来增加信号的强度和质量。

信号调制可以调整信号的频率和幅度，以适应不同的传输环境和设备要求。

通过合理的信号处理，可以提高信号传输的稳定性和可靠性。

在广播电视天馈线的维护方面，主要包括以下几个方面：1.定期检查：定期检查天馈线的连接部分和信号放大器等设备的工作状态，确保设备正常运行。

同时，还应检查天馈线的绝缘层和外绝缘层是否出现破损或老化等问题，及时更换有问题的部分，以保证传输质量。

2.清洁维护：定期清洁天馈线和天线，保持其表面的清洁。

避免锈蚀和杂物沉积，影响信号的传输和接收效果。

同时，还要定期检查和清洁设备的通风孔，防止灰尘和杂物堵塞。

3.技术支持：天馈线的维护往往涉及到专业的电子技术和无线通信知识。

如果发生故障或者问题，需要及时向专业的技术人员寻求支持和解决方案。

总之，广播电视天馈线的原理和维护是确保广播电视信号传输质量的重要环节。

通过了解天馈线的传输原理，并采取合适的维护措施，可以确保信号的稳定传输和接收效果，提供高质量的广播电视服务。
