arg第6章 电气设备的选择

电气设备的选择引言在现代社会中，电气设备的应用变得越来越广泛。

无论是工业生产、商业建筑还是家庭使用，都需要选择合适的电气设备来满足需求。

本文将就电气设备的选择进行探讨，包括选择原则、常见的电气设备和选购注意事项等方面。

选择原则在选择电气设备时，需要考虑以下几个原则：1.功能匹配：首先要明确设备所需的功能，确保所选设备能够满足需求。

2.安全和可靠性：电气设备应具有良好的安全和可靠性，确保日常使用的稳定性。

3.节能环保：选择具有节能环保特性的电气设备，既能减少能源消耗，又可降低对环境的影响。

4.维护便捷：可选择易于维护和维修的设备，以降低维护成本和时间。

常见的电气设备1. 电源设备电源设备是电气系统中最基本的设备之一。

常见的电源设备包括发电机、变压器和电池等。

选择电源设备时，需根据需求确定设备的功率和电压等参数，并结合实际情况进行选择。

例如，在家庭使用中，大多数家电设备使用220V交流电，因此选择220V变压器供电是较为常见的选择。

2. 开关和插座开关和插座在日常生活中无处不在。

选择开关和插座时，需要考虑其外观设计、材质、电流容量等因素。

同时，也需考虑开关和插座的使用环境，如防水性能、防尘性能等特点。

3. 照明设备照明设备是电气设备中常见且广泛应用的一类设备。

选择照明设备时，需考虑其照明效果、能耗、寿命等因素。

现在LED照明设备得到了广泛应用，其能效高、寿命长、环保等特点成为了趋势。

4. 变频器变频器用于调节电机的转速和输出功率。

选择变频器时，需考虑所需的额定功率、输入电压和输出电压等参数。

同时，还需考虑变频器的调速范围、控制方式和稳定性等因素。

5. 电力配电柜电力配电柜用于对电能进行分配和控制。

选择电力配电柜时，需根据需求确定柜体容量和配电能力等参数，并结合电路规划进行选择。

此外，还需注意配电柜的安全特性和可靠性，以保障电力系统的正常运行。

6. 电气保护设备电气保护设备用于保护电气系统免受过载、短路等电力故障的影响。

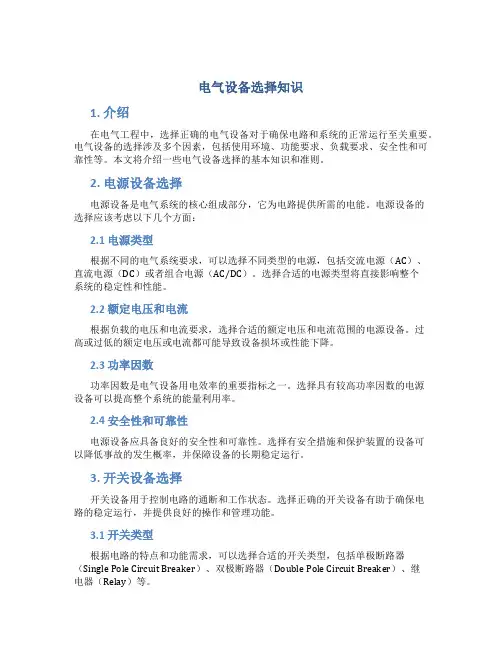

电气设备选择知识1. 介绍在电气工程中，选择正确的电气设备对于确保电路和系统的正常运行至关重要。

电气设备的选择涉及多个因素，包括使用环境、功能要求、负载要求、安全性和可靠性等。

本文将介绍一些电气设备选择的基本知识和准则。

2. 电源设备选择电源设备是电气系统的核心组成部分，它为电路提供所需的电能。

电源设备的选择应该考虑以下几个方面：2.1 电源类型根据不同的电气系统要求，可以选择不同类型的电源，包括交流电源（AC）、直流电源（DC）或者组合电源（AC/DC）。

选择合适的电源类型将直接影响整个系统的稳定性和性能。

2.2 额定电压和电流根据负载的电压和电流要求，选择合适的额定电压和电流范围的电源设备。

过高或过低的额定电压或电流都可能导致设备损坏或性能下降。

2.3 功率因数功率因数是电气设备用电效率的重要指标之一。

选择具有较高功率因数的电源设备可以提高整个系统的能量利用率。

2.4 安全性和可靠性电源设备应具备良好的安全性和可靠性。

选择有安全措施和保护装置的设备可以降低事故的发生概率，并保障设备的长期稳定运行。

3. 开关设备选择开关设备用于控制电路的通断和工作状态。

选择正确的开关设备有助于确保电路的稳定运行，并提供良好的操作和管理功能。

3.1 开关类型根据电路的特点和功能需求，可以选择合适的开关类型，包括单极断路器（Single Pole Circuit Breaker）、双极断路器（Double Pole Circuit Breaker）、继电器（Relay）等。

3.2 额定电流和额定电压选择开关设备时应考虑电路的额定电流和额定电压要求，确保开关设备能够稳定工作并承受负载。

3.3 寿命和可靠性开关设备的寿命和可靠性也是选择的关键因素之一。

选择具有可靠性高、寿命长的开关设备可以降低维护和更换的成本。

3.4 防护等级根据使用环境和要求，选择具有合适防护等级的开关设备。

防护等级能够保证设备免受外界环境和条件的干扰，提高设备的可靠性和安全性。

电气设备的选择知识培训讲义1. 介绍本讲义旨在为电气工程师和相关技术人员提供有关电气设备选择的知识培训。

电气设备的选择对于建设和维护电气系统至关重要，能够确保系统的安全性、可靠性和运行效率。

本讲义将涵盖以下几个方面的内容：电气设备的分类、选择原则、常见的选择标准和注意事项。

2. 电气设备的分类电气设备可以按其用途和功能进行分类。

主要的分类包括：电源设备、电缆及导线、电气保护设备、电动机和控制设备。

在选择电气设备时，需要了解其所属的分类以及相应的工作原理和特点。

2.1 电源设备电源设备主要包括发电机、变压器和开关设备。

发电机用于产生电能，变压器用于调节电能的电压，而开关设备则用于控制电能的传输和分配。

2.2 电缆及导线电缆和导线是用于电能传输的导体材料，常见的有铜导线、铝导线和光纤电缆等。

在选择时，需要考虑导线的导电能力、安全性以及与其他电气设备连接的可靠性。

2.3 电气保护设备电气保护设备包括熔断器、断路器和避雷器等。

它们的主要功能是保护电气系统免受过电流、过电压和雷击等电气故障的影响。

2.4 电动机电动机是将电能转换为机械能的设备，广泛应用于工业生产和交通运输等领域。

在选择电动机时，需要考虑其额定功率、转速和负载要求等因素。

2.5 控制设备控制设备用于控制电气系统的运行和性能。

常见的控制设备包括开关、继电器和PLC（可编程逻辑控制器）等。

在选择控制设备时，需要根据实际需求确定其功能和性能要求。

3. 电气设备的选择原则在选择电气设备时，需要遵循一些基本原则，以确保系统的安全性和可靠性。

3.1 符合技术规范选择的电气设备必须符合相关的技术规范和标准。

这些规范和标准包括国家和行业标准，如GB、IEC和ANSI等。

符合规范的电气设备通常具有较高的质量和可靠性。

3.2 适应工作环境电气设备的选择应考虑其所处的工作环境要求。

例如，在潮湿或腐蚀性环境中，需要选择具有防水、防腐蚀功能的设备。

3.3 经济可行性选择的电气设备应符合经济可行性的要求。

电力系统中,电气设备选择的一般条件电力系统中，电气设备的选择是保障电力系统正常运行的关键环节。

合理选择电气设备不仅能够提高系统的可靠性和安全性，还能够提高系统的运行效率和经济性。

下面将从几个方面介绍电气设备选择的一般条件。

电气设备的选择要考虑系统的负荷特性和运行要求。

根据系统的负荷特性，选择合适的电气设备能够更好地满足系统的运行需求。

例如，对于电力系统的变压器，需要根据负荷功率、负荷类型和负荷变化范围来选择适当的容量和变压器类型。

电气设备的选择要考虑设备的可靠性和维护保养要求。

可靠性是电力系统正常运行的基础，因此在选择电气设备时，要考虑设备的可靠性指标，如故障率、寿命等。

同时，还要考虑设备的维护保养要求，包括维修周期、维修工作量等。

选择具有较低故障率、较长寿命且维护保养方便的设备，能够降低系统的故障率和维修成本。

电气设备的选择还要考虑设备的技术水平和适用环境。

随着科技的不断进步，电气设备的技术水平也在不断提高，因此在选择设备时，要选择具有较高技术水平的设备，以满足系统的技术要求。

此外，还要考虑设备所处的环境条件，如温度、湿度、海拔等，选择适应环境的设备能够更好地适应实际运行环境，提高设备的可靠性和安全性。

电气设备的选择还要考虑设备的经济性。

在选择设备时，除了要考虑设备的技术指标外，还要考虑设备的价格和维护成本。

选择具有较低价格和较低维护成本的设备，能够提高系统的经济性，降低系统的运行成本。

电气设备的选择还要考虑设备的供应能力和售后服务。

供应能力是指供应商能够提供的设备数量和交货周期，选择具有较强供应能力的供应商能够保证设备的及时供应。

同时，还要考虑供应商提供的售后服务，包括设备的安装调试、维修保养等，选择提供优质售后服务的供应商能够更好地保障设备的正常运行。

电气设备选择的一般条件包括系统的负荷特性和运行要求、设备的可靠性和维护保养要求、设备的技术水平和适用环境、设备的经济性、设备的供应能力和售后服务等。

第六章电气设备的选择6．1 电气设备选择的一般原则6．1．1 按正常工作条件选择电气设备1）电气设备的额定电压2）电气设备的额定电流3）电气设备的型号6．1．2 按短路情况进行校验1）短路热稳定校验I2t ima<=I2t t2）短路动稳定校验i sh<=i maxI sh<=I max3)开关设备断流能力校验S OFF>=S KMAXI OFF>=I(3)K MAX6．1．3常用电气设备的选择及校验项目6．2高压开关设备的选择高压断路器、负荷开关、隔离开关和熔断器的选择条件基本相同。

除了按电压、电流、装置类型选择，校验热、动稳定性外，对高压断路器、负荷开关和熔断器还应校验其开断能力。

6．2．1 高压断路器的选择1）断路器的种类和类型少油断路器、真空断路器、SF6断路器。

2）开断电流能力I OFF>=I11S OFF>=S113）短路关合电流的选择为了保证断路器在关合短路电流时的安全，断路器的额定关合电流需满足i mc>=i sh6．2．2 高压隔离开关的选择高压隔离开关的选择和校验同高压断路器差不多。

例：试选择图书6.2.1所示变压器10.5KV侧高压断路器QF和高压隔离开关QS.已知图中K点短路时I11=4.8KA,继电保护动作时间为t ac=1s.拟采用快速开断的高压断路器,其固有分闸时间t tr=0.1秒,采用弹簧操作机构.35/10.5KV 10.5KV母线K解:变压器计算电流按变压器的额定电流计算8000439.91.732*10.5CAI A===短路冲击电流的冲击值:112.55 2.55*4.812.24shi I KA===短路容量:1187.92KS S MVA==短路电流假想时间:t imar=t ac+t tr=1+0.1=1.1s根据上述计算参数结合具体的情况选择条件,初步选择ZN12-10I型630A的真空6．2．3 高压熔断器的选择应根椐负荷的大小、重要程度、短路电流大小、使用环境及安装条件等综合考虑决定。

电气设备选择1) 35kV及以下电压等级的断路器，宜选用真空断路器或SF6断路器;66kV及以上电压等级的断路器宜选用SF6断路器。

在高寒地区，SF6断路器宜选用罐式断路器，并应考虑SF6气体液化问题。

2)隔离开关应根据正常运行条件和短路故障条件的要求选择。

3) 单柱垂直开启式隔离开关在分闸状态下，动静触头间的最小电气距离不应小于配电装置的最小安全净距B.值。

4)布置在高型或半高型配电装置上层的110kV及以上电压等级的隔离开关宜采用远方/就地电动操动机构。

5) 3-35kV配电装置的电流互感器，宜选用树脂浇注绝缘结构;66kV 及以上配电装置的电流互感器，根据安装使用条件及产品制造水平，可采用油浸式、SF6气体绝缘或光纤式的独立式电流互感器;在有条件时(如回路中有变压器套管、断路器套管或穿墙套管等)宜采用套管式电流互感器。

6)3-35kV配电装置内宜采用树脂浇注绝缘结构的电磁式电压互感器;66kV及以上配电装置内宜采用油浸绝缘结构或SF6气体绝缘的电磁式电压互感器或电容式电压互感器。

7) 35kV及以下采用真空断路器的回路，宜根据被操作的容性或感性负载，选用金属氧化物避雷器或阻容吸收器进行过电压保护。

8) 66kV及以上配电装置内的过电压保护宜采用金属氧化物避雷器。

9)装设在屋外的消弧线圈宜选用油浸式，装设在屋内的消弧线圈宜选用干式。

10)3-20kV屋外支柱绝缘子和穿墙套管当有冰雪时，宜采用提高一级电压的产品;对3-6kV者可采用提高两级电压的产品。

11) 快速接地开关在GIS开关设备停电回路的最先接地点(不能预先确定该回路不带电)或利用接地装置保护封闭电器外壳时，应选择快速接地开关;而其他情况下则选用一般接地开关。

一般情况下，GIS配电装置出线回路的线路侧接地开关和母线接地开关应用具有关合动稳定电流能力的快速接地开关。

电气设备的选择及其安装电气设备在现代社会中应用广泛，如何选择和安装电气设备是业主和工程师必须面对的重要问题。

本文将介绍如何选择和安装电气设备。

一、选择电气设备的准则1.功能性：电气设备必须能够满足其预定的功能需求，一般是接通电源开始运行或被控制。

2.可靠性：电气设备必须是耐用可靠的，并在正常使用情况下不易发生故障。

3.安全性：电气设备必须符合国家电气安全标准，并且有防止人身事故的安全措施。

4.经济性：电气设备的选用不应单纯追求品牌、价格等表面因素，需要结合其使用场景和经济预算等因素，采购成本和维护费用需要合理控制。

二、常用电气设备及其选择原则1.开关柜：开关柜是电力系统中必不可少的组成部分，其品质关键影响系统的稳定性和安全性。

选择开关柜应该是防腐、防尘、防火、耐磨、耐用以及性能可靠。

2.断路器：断路器在电力系统内扮演非常重要的角色，必须选择类型、规格、技术参数等等能完全满足其实际工作要求。

3.变压器：变压器是电力系统中最重要的组成部分之一。

选择变压器应该根据其能耗性质以及所处环境等因素来考虑。

在选择时应该注意考虑其额定功率、额定电压、电气等级等参数，以便达到较高的性价比。

4.插座：在企业和居民生活中常常会使用到插座，接口形式、额定电压等都是选择插座时需要考虑的因素之一。

三、电气设备的安装1.安装前的准备：在电气设备安装前，应该先进行规划，即确定其安装位置和工作方式。

此外，还需要确认电路图，查看设备参数，确保验收合格。

2.安装流程：根据重要性和复杂程度的不同，安装流程会存在差异。

但是无论如何，都应该遵循安全先行的原则，突出注意灾害风险控制、人身安全和维护方便。

3.安装后确认：当电气设备安装完毕后，工作人员应该对整个安装效果进行检查，以确保能够正常工作。

必要时还应进行调试和测试。

四、电气设备的维护和保养电气设备的维护和保养是保证其长期稳定运行的关键一环，通常维护和保养的周期可以分为日常维护和定期维护。

《第六章高压电器选择》电力工程电气设计手册1 电气一次部分6-1、电器选择一般要求一、一般原则二、技术条件（一）长期工作条件1 电压2 电流3 机械载荷（二）短路稳定条件1 校验的一般原则2 短路热稳定条件3 短路动稳定条件（三）绝缘水平三、环境条件（一）温度（二）日照（三）风速（四）冰雪（五）湿度（六）污秽（七）海拔（八）地震四、环境保护（一）电磁干扰（二）噪音6-2、高压断路器一、参数选择二、型式选择三、关于开断能力的几个问题（一）校验开断能力的量（二）首相开断系数（三）重合闸（四）非周期分量问题（五）开断单相故障的能力（六）特殊情况下的开断能力1 失步开断2 并联开断3 近区故障开断、发展性故障开断和异相接地故障开断四、关于降低操作过电压的几个问题（一）开断110KV及以上的空载线路（二）开断并联电容器组（三）切合小电感电流（四）并联电阻五、机械载荷6-3、高压隔离开关一、参数选择二、型式选择三、操作机构选择四、机械载荷五、关于开断小电流六、关于接触区七、关于接地刀八、关于敞开式组合电器6-4、高压负荷开关和高压熔断器一、高压负荷开关（一）参数选择（二）开断和关合能力（三）机械载荷二、高压熔断器（一）参数选择（二）熔体选择6-5、互感器一、电流互感器（一）参数选择（二）型式选择（三）一次额定电流选择（四）短路稳定校验1 内部动稳定校验2 外部动稳定校验3 热稳定校验4 提高短路稳定度的措施二、电压互感器（一）参数选择（二）型式选择（三）接线方式选择（四）电压选择（五）准确度和二次负荷（六）铁磁谐振特性和防谐措施6-6、限流电抗器一、参数选择二、额定电流选择（一）普通电抗器额定电流选择（二）分裂电抗器的额定电流选择三、电抗百分值选择（一）普通电抗器的电抗百分值的选择（1）将短路电流限制到要求值（2）正常工作时电抗器上的电压损失（3）校验短路时母线上的剩余电压（二）分裂电抗器的电抗百分值选择1 将短路电流限制到要求值2 校验电压波动6-7、高压电瓷一、参数选择二、形式选择三、动稳定校验四、悬式绝缘子片数选择（一）按额定电压和泄露比距选择（二）按内过电压选择（三）按大气过电压选择6-8、GIS组合电器一、选型时应注意的问题二、参数选择三、元件的技术要求（一）断路器（二）封闭式隔离开关（三）负荷开关（四）接地开关和快速接地开关（五）电流互感器（六）电压互感器（七）避雷器（八）母线（九）引线套管和电流终端6-9、中性点设备一、消弧线圈（一）安装位置选择（二）参数及型式选择（三）容量及分接头选择（四）电容电流计算（五）中性点位移校验二、避雷器和保护间隙（一）旋转电机中性点的避雷器选择（二）中性点非直接接地系统中，保护变压器中性点的阀型避雷器选择（三）中性点直接接地系统中，保护变压器中性点的阀型避雷器选择（四）变压器中性点氧化锌避雷器的选择1 变压器中性点采用氧化性避雷器的优点2 选择原则三、接地变压器和电阻（一）装设接地变压器及电阻的目的（二）电阻的选择（三）接地变压器的选择。

电气设备选择的一般条件1. 引言在电气工程领域中，选择适当的电气设备对于保证系统的正常运行和提高生产效率至关重要。

电气设备选择需要考虑多种因素，包括性能、可靠性、成本、适应性等。

本文将介绍一般条件下进行电气设备选择的主要方面。

2. 性能性能是选择电气设备的一个重要方面。

性能好的设备能够提供更加稳定、高效的电力传输和转换。

在选择电气设备时，应考虑以下几个方面：2.1. 电气参数电气设备的电气参数直接关系到设备的工作性能。

例如，变压器的额定功率、额定电流、短路容量等是选择变压器时需要考虑的重要电气参数。

在选择电气设备时，需要根据实际需求和运行条件，选择适合的电气参数。

2.2. 转换效率电气设备在能量转换过程中往往会有一定的能量损耗。

合理选择转换效率高的设备可以减少能量损失，提高系统的能源利用率。

例如，选择高效率的电动机可以实现更低的能耗和更高的效益。

2.3. 绝缘性能绝缘性能是电气设备安全可靠运行的重要保障。

合理选择具有良好绝缘性能的设备可以有效防止电器设备绝缘击穿和漏电等故障，提高设备运行的稳定性和安全性。

3. 可靠性在工业生产和商业运营中，电气设备的可靠性对于确保生产和服务的连续性至关重要。

选择具有高可靠性的电气设备可以有效降低设备故障发生的概率、缩短故障恢复时间，减少停工和维修成本。

3.1. 质量和可靠性评估在选择电气设备时，应综合考虑供应商的声誉、质量认证等因素。

通过查看供应商的质量和可靠性评估报告，可以判断设备的质量和长期可靠性。

同时，还可以参考其他用户的使用经验和反馈，了解设备在实际使用中的性能和可靠性。

3.2. 设备寿命设备寿命是选择电气设备时需要考虑的重要因素。

较长的设备寿命可以减少更换和维修的频率，降低运维成本。

在选择电气设备时，要了解设备的设计寿命，并根据实际运行条件和需求进行评估。

4. 成本成本是选择电气设备时一个关键的考虑因素。

合理控制成本可以提高投资回报率，并在系统运营过程中减少运维成本。
