《第4节 电流的测量》同步测试练习题【初中物理人教版九年级】

人教版九年级物理第15章《电流和电路》第四节电流的测量同步练习含答案知识点电流的强弱1.关于电流,下列说法中不正确的是（）A.电流是表示电流快慢的物理量B.电流是表示电流强弱的物理量C.电流的单位是安培,符号是“A”D.电流的符号是“I”,单位可以用毫安,也可以用微安2.“0.15A”最可能是下列哪个用电器工作时的电流（）A.家用电冰箱B.家用空调器C.普通计算器D.普通白炽灯3.通过一个灯泡的电流为0.2A=______mA;某半导体收音机的电流为50mA=______A;家用电冰箱的电流为______μA;小明的计算器工作时的电流为80μA=______A知识点电流的测量4.关于电流表的使用,下列说法错误的是( )A.使用前都应检查指针是否指零B.若有两个量程,一般都先用大量程“试触”C.能将两接线柱直接接到电源的两极上D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出5.如图所示,用电流表测量通过L1灯的电流,正确的是（）6.学校实验室里常用的仪表的表盘上都标有识别字母,如图的仪表是______表.该表盘下有三个接线柱,依次标有“一”“0.6”“3”,当使用电流表“一”和“0.6”两接线柱时,它的最小刻度表示______A,表盘示数是______A;当使用电流表“一”和“3”两接线柱时,它的最小刻度是______A,表盘示数是______A.能力提升7.如图所示,图中圆圈中可任意接电流表或灯泡,但要求正常工作,下列说法正确的是（）A.a、b处是电流表,c处是灯泡B.a、b处是灯泡,c处是电流表C.a、c处是电流表,b处是灯泡D.a、c处是灯泡,b处是电流表8.如图所示,粗心的小强把电流表接在了L1的两端,此时如果闭合开关,一定会发生（）A.电源短路B.电流表损坏C.L1不亮D.L2的灯丝烧断9.一个良好的电流表接入电路后,观察到电流表的指针正好指在“0”刻度处,下面原因分析得不正确的是（）A.电源坏了,电路中没有电流B.电路连接处存在断路,比如开关虽然闭合但没有接触好C.电流表连接时发生短路D.电流表的正、负接线柱接反了10.如图所示,下列分析正确的是（）A.只闭合S1时,L2发光L1不发光,A2测L2的电流B.只闭合S2时,L1发光、L2不发光,A测L1的电流C.闭合S1、S2时,L1、L2并联,A2测L2的电流D.闭合S1、S2时,L1、L2串联11.如图所示,在练习使用电流表的实验中,某同学发现电流表(0~3A)的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是( )A.2.2AB.0C.0.42AD.2.4A12.王海同学用电流表测量电流时,把电流表串联接入电路后闭合开关,发现指针偏转如图1所示,产生这种情况的原因是______;另一同学测量时,则发现指针偏转如图2所示,产生这种情况的原因是______13.如图所示,若开关S闭合后,灯L1、L2均不亮,小华同学利用块电流表去查找电路故障,当她将电流表连接在灯L2两端时,灯L1亮而L2不亮;将电流表正确地连接在灯L1两端时两灯均不亮.由此可以推断出电路的故障为______答案1.A2.D3.200 0.05 1.2106 810-54.C5.C6.电流 0.02 0.24 0.1 1.27.D8.C9.D10. C11. A12.所选量程太小电流表正负接线柱接反了13.灯L2断路。

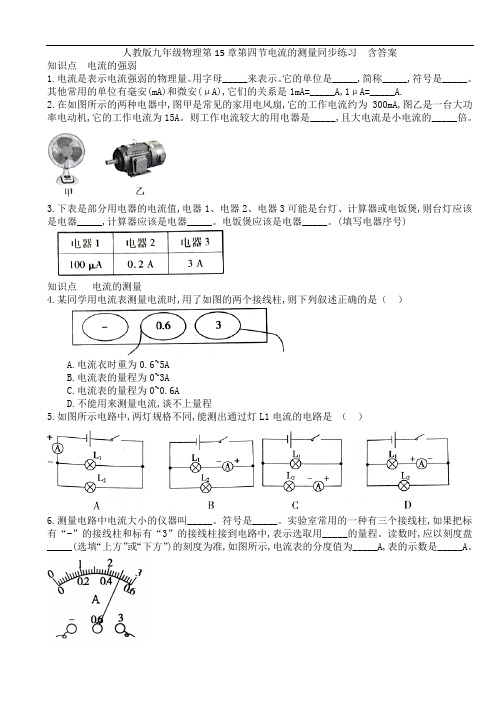

人教版九年级物理第15章第四节电流的测量同步练习含答案知识点电流的强弱1.电流是表示电流强弱的物理量。

用字母_____来表示。

它的单位是_____,简称_____,符号是_____。

其他常用的单位有毫安(mA)和微安(μA),它们的关系是1mA=_____A,1μA=_____A.2.在如图所示的两种电器中,图甲是常见的家用电风扇,它的工作电流约为300mA,图乙是一台大功率电动机,它的工作电流为15A。

则工作电流较大的用电器是_____,且大电流是小电流的_____倍。

3.下表是部分用电器的电流值,电器1、电器2、电器3可能是台灯、计算器或电饭煲,则台灯应该是电器_____,计算器应该是电器_____。

电饭煲应该是电器_____。

(填写电器序号)知识点电流的测量4.某同学用电流表测量电流时,用了如图的两个接线柱,则下列叙述正确的是（）A.电流衣时重为0.6~5AB.电流表的量程为0~3AC.电流表的量程为0~0.6AD.不能用来测量电流,谈不上量程5.如图所示电路中,两灯规格不同,能测出通过灯L1电流的电路是（）6.测量电路中电流大小的仪器叫_____。

符号是_____。

实验室常用的一种有三个接线柱,如果把标有“-”的接线柱和标有“3”的接线柱接到电路中,表示选取用_____的量程。

读数时,应以刻度盘_____(选填“上方”或“下方”)的刻度为准,如图所示,电流表的分度值为_____A,表的示数是_____A。

7.正确使用电流表的规则：(1)电流表要_____联在电路中。

(2)电流必须从标有_____的接线柱流进电流表,从标有_____的接线柱流出电流表。

(3)被测电流不要超过电流表的_____,在使用双量程电流表时,一般先试用_____(选填“大”或“小”)量程。

(4)绝对不允许把电流表直接接在_____两极上。

5)在不能事先估计电流的情况下,可以先闭合开关然后迅速断开(叫做_____),看看在开关闭合的瞬间指针的偏转是否在_____之内。

人教版物理-九年级全一册-第十五章-第四节-电流的测量-同步练习一、单选题1.在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图5甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是（）A.电流表和电压表都被损坏B.电流表损坏，电压表示数为零C.电流表示数为零，电压表有示数D.电流表损坏，电压表有示数2.用电流表测量通过灯L1的电流，如图所示符合要求的电路是（）A. B. C. D.3.如图所示的电路中，当开关S和S2闭合后，下列说法正确的是（）A.电流表的示数相等B.电流表A1的示数比A2的示数大C.电流表A1的示数比A2的示数小D.以上情况都有可能4.如图所示电路，电源电压保持不变.只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A.那么闭合S、S1后，R1与R2的电流之比是（）A.2 : 3B.3 : 2C.5 : 2D.1 : 25.如图所示，在下列电路图中，能正确测出灯L2电流的是（）A. B. C. D.6.在学习电流表的使用时，首先应对电流表进行观察，得出以下几个结论，你认为不正确的是（）A.此时通过该电流表的电流为1.0AB.该电流表为一台双量程电流表C.当使用量程为0-3A的连线柱时，分度值为0.1AD.在使用该电流表之前应对该表进行调零7.使用电流表时，一般不能把电流表直接接在电源两极上，是因为()A.流过电流表的电流太小，不能测出电流值B.流过电流表的电流太小，会损坏电流表C.流过电流表的电流太大，不能测出电流值D.流过电流表的电流太大，会损坏电流表8.有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚．某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（）A.0.7AB.2.3AC.0.43AD.0.46A9.下列所举的实验仪器中，能直接测量电流的实验仪器是（）A.电流表B.电压表C.电度表D.电能表10.如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是（）A.只闭合S1时，两只灯泡是串联的B.若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C.若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大D.若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏二、填空题11.如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①________；②________；③________。

电流的测量同步练习一．选择题1．教室内每一盏日光灯正常工作时的电流约为（）A．0.02A B．0.2A C．2A D．20A2．下列数据最接近生活实际的是（）A．高铁正常运行速度约为5m/sB．人体感觉舒适的环境温度是37℃C．家用电饭煲正常工作时的电流约为2～4AD．播放一遍中学生眼保健操音乐的时间约为20min3．关于电流表的使用，下列说法中错误的是（）A．电流表要串联在被测电路中B．测量之前要先试触较大量程，防止被测电流超过电流表的量程C．电流要从电流表的负接线柱流进，正接线柱流出D．不允许不经过用电器把电流表直接接在电源两极上4．在测量小灯泡电阻实验中，某电表的示数如图所示。

其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安5．如图所示，能正确地测出小灯泡L2电流的电路是（）A．B．C．D．6．如图所示电路中，电流表测量的是（）A．通过L1灯的电流B．通过L2灯的电流C．通过L2灯和L3灯电流之和D．电路中的总电流7．细心的小明在阅读教材P53的J0407型直流电流表说明书的时候，发现在“规格”一栏中出现了“表头灵敏度为75mA”字样，通过关于表头灵敏度知识的学习，小明知道：表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值。

因此，结合电路知识，在采用该电流表时，推测正确的是（）A．该电流表的量程为0～75mAB．该电流表可以直接接在电源两极之间C．该电流表可以测量大小为0.2A的电流D．该电流表的电流应该从“-”接线柱流入8．某电流表有两个量程，大量程为0-9A，小量程模糊不清，为了确定小量程是多少。

先将大量程接入电路，指针位置如图甲所示，然后改用小量程接入同一电路，指针位置如图乙所示，则该电流表的小量程是（）A．0-0.6AB．0-1.2AC．0-2.4AD．0-3.6A9．用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读数时却按照“O～3安”的量程读成了2.4安，那么实际测得的电流应该是（）A．2.4安B．0.48安C．0.36安D．0.24安10．如图所示的电路中，闭合开关时，下列说法正确的是（）A．电流表测的是通过L2的电流B．电流表测的是通过L1的电流C．电流表测的是通过L1和L2的总电流D．两灯泡串联11．如图所示，粗心的小强把电流表当作电压表并联在了L1的两端。

2021-2021人教版九年级物理第十五章第四节电流的测量同步测试一、单选题（共10题；共20分）1.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B.C. D.2.一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（）A. 指针不动B. 指针摆动角度小了C. 指针反向摆动D. 指针摆动角度变大，电流表有可能烧坏3.关于电流表的使用，下列说法中正确的是（）A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量4.两个学生用电流表测量电路中的电流，一学生接入电路的是0～0.6A这个量程，而另一个学生却按0～3A 这个量程读得1.2A，那么实际测得的电流应是（）A. 0.24AB. 2.4AC. 1.2AD. 3.24A5.如图的电路中，电流表测量的是( )A. 通过灯L1的电流B. 通过灯L2的电流C. 通过灯L1和灯L2的电流之和D. 电源供给电路的总电流6.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B. C. D.7.明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（）A. 0.4AB. 0.1AC. 1AD. 0.04A8.用电流表测量通过的电流大小，所接电流表的量程为0～0.6A,刻度盘上只能看清0～3A量程的刻度，发现指针在2.4A刻度线上，则该同学测得的电路大小为（）A. 2.4AB. 0.12AC. 0.48AD. 1.2A9.在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图5甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是（）A. 电流表和电压表都被损坏B. 电流表损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数10.用电流表测量通过灯L1的电流，下面四个电路中正确的是( )A. B. C. D.二、多选题（共2题；共6分）11.下列关于实验仪器使用的说法中，正确的是（）A. 使用弹簧测力计时，不能超过它的量程B. 使用天平测质量时，先调节天平横梁平衡C. 使用量筒测水的体积时，视线要与凹液面底部相平D. 使用电流表时，电流表与被测用电器并联12.下面的做法中有可能打弯电流表指针的是（）A. 所测电流超过量程B. 将“+”“﹣”接线柱接反C. 试触时动作不迅捷D. 电流表没接在电路中三、填空题（共5题；共11分）13.如图所示，闭合、，电流表、的指针都在满刻度的三分之一处，则通过灯的电流是________ ，通过灯的电流是________ ，断开，则电流表的示数将________（选填“变大”“变小”“不变”）14.如图所示的仪器，实验时应将它与被测量的用电器________联；使用中要使电流从________接线柱流出，在测量通过小灯泡的电流时，应选用的量程是________．15.用电压表测量电压，电流表的接线和表盘情况如图所示，此时电流表所用的量程是________，示数是________．16.在实验中，小红使用电流表O～3A的量程，晓燕把示数读成小量程的0.18A，则电路中的实际电流大小是________．17.某同学用“0﹣0.6A”和“0﹣3A”两个量程的电流表测手电筒中通过灯泡的电流．她应选用________量程进行试触，试触时发现指针偏转角度很小，这时它应选用________量程进行测量．四、解答题（共1题；共5分）18.在图中的〇里填上适当的电表符号，闭合电键S，使两只灯泡并联连接．五、实验探究题（共1题；共6分）19.如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________．A．通过灯泡L1的电流比L2中的电流小B．灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．灯泡靠近电源负极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________．乙：________．六、综合题（共2题；共18分）20.电流表：（1）电流表的连接方法：电流必须从________接线柱流入，从________接线柱流出；电流表应与被测用电器________；被测电流不能超过电流表的________；绝不允许将电流表直接接到________两极上．（2）电流表的读数：看清电流表的量程和分度值（量程为0～3A，分度值为________；量程为0～0.6A，分度值为________），则电流表的示数=指针右偏的格数×________．21.如图甲所示，用电流表测电流．（1）若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？答案解析部分一、单选题1.【答案】C【解析】【解答】解：A、由电路图可知，电流表与L2并联，不能测灯L2中的电流，电流表连接错误；B、由电路图可知，电流表正负接线柱接反了，不能测灯L2中的电流；C、由电路图可知，两灯泡并联，电流表串联在灯L2的支路中，测灯L2中的电流；D、由电路图可知，两灯泡并联，电流表串联接在干路中测干路电流，不是测灯L2中的电流；因此能测灯L2中的电流的是C选项所示电路．故选C．【分析】电流表应与被测电路串联，电流应从电流表的正接线柱流入，负接线柱流出，分析电路图，然后答题．2.【答案】D【解析】【分析】根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表．故选D【点评】本题考查了电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程．④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．3.【答案】D【解析】【解答】解：A、小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；B、绝对不允许不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此B选项错误；C、用3A量程测试时，指针已超过半偏，而量程为3A的电流表的中央刻度为1.5A，因此不能选项0.6A的量程进行测量，故C选项错误；D、用3A量程测试时，指针只偏转很小角度时，应该用0.6A的量程进行测量，故D选项正确．故选D．【分析】电流表的正确使用方法：①电流表要与用电器串联在电路中；②电流要从“+”接线柱入，从“﹣”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上．根据电流表的正确使用方法进行分析．4.【答案】A【解析】【解答】解：电流表的0～3A量程的读数是0～0.6A量程读数的5倍，电流表使用“0～0.6A”的量程时，按照“O～3A”的量程读成了1.2A，则正确读数应为=0.24A．故选A．【分析】根据在电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍计算．5.【答案】B【解析】【分析】如图所示，两灯泡并联，电流表与灯泡L2串联，所以电流表测量的是灯泡L2的电流，故选B。

第十五章第4节电流的测量一、选择题1.如图所示为我们常见的家用电器,关于它们正常工作时的电流,下列说法中合理的是()A.电风扇约2 AB.电冰箱约1 AC.电视机约2 AD.台灯约1 A2.某如图15-4-3所示,关于电流表的读数,下列说法中正确的是()A.连接靠右边两个接线柱时是0.3 AB.连接靠左边两个接线柱时是1.5 AC.连接靠右边两个接线柱时是1.5 AD.连接靠左边两个接线柱时是0.3 A3.关于如图2所示电流表的使用,下列说法中正确的是()图2A.电流表使用前需观察指针是否指零刻度线B.电流必须从“-”接线柱流入,从“+”接线柱流出C.电流表可以超最大测量值使用D.“0~0.6 A”量程的分度值为0.1 A4.如图3所示为用电流表测量通过灯泡L1的电流的电路图,其中电路连接正确的是()图35.某同学在使用电流表时,估计待测电路中的电流应选用0~0.6 A的量程,但他误用0~3 A的量程来测量,这样做的结果是()A.指针摆动角度大,会损坏电流表B.指针摆动角度小,会损坏电流表C.指针摆动角度小,读数比较准确D.指针摆动角度小,读数不够准确6.如图4所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法中正确的是()图4A.撤掉导线a,电流表测量的是电路的总电流B.撤掉导线a,电流表测量的是小灯泡L1的电流C.撤掉导线b,电流表测量的是小灯泡L2的电流D.撤掉导线c,电流表测量的是小灯泡L2的电流7.某同学用电流表测电流时,刚一“试触”就发现电流表的指针迅速摆动到最大刻度,发生这种情况的原因可能是()①电流表的正、负接线柱接反了②电路某处有断路③电流表的量程太小,所测电流超过了电流表的最大测量值④线路接错,某处发生了短路A.①③B.②④C.②③D.③④8.如图5所示,粗心的小强把电流表并联在了L1的两端,此时如果闭合开关,则()图5A.L1发光,L2不发光B.电源被烧坏C.L1不发光,L2发光D.电流表一定会被烧坏二、填空题9.下表是部分用电器的电流值,电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。

15.4 电流的测量练习题一、选择题1.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 两个灯泡串联B. 开关只能控制灯C. 电流表测的是通过灯泡的电流D. 电流方向从电流表到开关2.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )A. 撤掉导线，电流表测量的是电路的总电流B. 撤掉导线，电流表测量的是小灯泡的电流C. 撤掉导线，电流表测量的是小灯泡的电流D. 撤掉导线，电流表测量的是小灯泡的电流3.下列四个电路中，闭合开关，能直接测量通过小灯泡电流的电路是( )4.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 开关只能控制灯泡B. 两个灯泡为串联连接C. 电流表测的是通过灯泡的电流D. 电流表测的是通过灯泡和的电流5.如图所示，用电流表测通过灯的电流，下列四个电路图中正确的是( )6.关于如图所示电路，以下分析正确的是( )A. 、串联B. 电流表测通过的电流C. 电流表测通过的电流D. 电流表测干路电流7.一名学生使用电流表时，本应使用“”和“”两接线柱，但误将“”和“”两接线柱接入电路，而电流仍从“”接线柱流入，从“”接线柱流出电流表，这样做的结果是( )A. 指针摆动的角度小了B. 指针不动C. 指针反向摆动D. 指针摆动角度太大，电流表可能被烧坏8.要用电流表测量通过灯的电流，设计的电路如图所示，正确的是( )A. B. C. D.9.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )A. 电流表测量的是灯的电流B. 电流表测量的是灯的电流C. 电流表与灯泡并联D. 电流表测量的是干路中的电流10.下列电路中，灯、均能发光，且电流表能正确测量电流大小的是( )A B C D11.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来。

这是因为( )A. 电流太大，会损坏电源B. 电流太大，要损坏用电器C. 电流太小，用电器不能工作D. 电流太大，要损坏电源和用电器12. 一位同学选“”量程的电流表测量电流，另一同学却按“”量程读数，其读数为，则实际上测得的电流应该是( )A. B. C. D.13. 小明利用图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是( )A. 导线B. 导线C. 导线D. 导线14.（多选）如图所示，下列说法正确的是( )A. 只闭合开关和时，电灯被短接，电流表测通过的电流B. 只闭合开关和时，电灯断路，电流表测通过的电流C. 只闭合开关和时，电灯和并联，电流表测通过干路的电流D. 开关、和都闭合时，形成短路，电流表将烧坏二、填空题1.如图甲所示的电路中，开关、闭合后，与是填“串”或“并”联的，电流表测量的是通过填“干路”“”或“”的电流，电流表的指针偏转情况如图乙所示，电流表的示数为A.2.如图所示，甲电流表选用的量程是______，分度值为______，读数是______；乙电流表选用的量程是______，分度值为______，读数是______。

第4节电流的测量能力提升一、选择题1.有“0~0.6A”和“0~3A”两个量程的电流表，实验中用“0~0.6A”这一量程，但这一量程的刻度值不够清楚。

某次测量中，从“0~3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（）A.0.7AB.2.3AC.0.43AD.0.46A2.如图所示，闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。

产生这种现象的原因可能是（）A.小灯泡发生短路B.小灯泡发生断路C.电流表使用的量程小了D.电流表的接线柱接反了3.下列电路图中，电流表能直接测量灯L1电流的是（）A.B.C.D.4.如图所示，能正确地测出小灯泡L2电流的电路是（）A.B.C.D.5.下列数据最接近生活实际的是（）A.高铁正常运行速度约为5m/sB.人体感觉舒适的环境温度是37°CC.家用电饭煲正常工作时的电流约为2~4AD.播放一遍中学生眼保健操音乐的时间约为20m6.教室内每一盞日光灯正常工作时的电流约为（）A.0.02AB.0.2AC.2AD.20A二、非选择题7.如图所示，闭合开关S后小灯泡L1、L2均正常发光，它们的连接方式是________联；一段时间后，有一个小灯泡熄灭，而电流表A的示数为零，则电路中出现的故障是________。

8.在练习电流表的使用时，如图所示是孟华用电流表测通过灯泡L的电流时的电路。

（1）如图甲所示是孟华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时，应该将开关________（选填“闭合”或“断开”）。

（2）孟华解决问题后，先将线头M接到电流表的“3”接线柱上，然后开关试触，发现电流表的示数如图乙所示，则出现以上现象的原因是所选的量程________（选填“偏大”或“偏小”）。

（3）孟华思考了一下，然后将线头M连接到________（选填“0.6”或“3”）接线柱上，然后开关试触，才使电流表的示数正常。

人教版九年级物理上册第15章《电流和电路》第4节电流的测量（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 0 0 30 一、选择题（共20小题）：1．“0.1A”可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调C．普通计算器D．家用节能灯2．下列家庭用电器正常工作时，电流约为1A的是（）A．空调B．手电筒C．电冰箱D．微波炉3．普通家用的电饭煲的电流最接近（）A．0.04A B．0.4A C．4A D．40A4．如图所示，以下四件家用电器正常工作时电流最接近5A的是（）A．家庭电风扇 B．笔记本电脑 C．台灯 D．电饭锅5．小明使用电流表的时候，本应使用“﹣”和“0.6A”两接线柱，但误将“﹣”和“3A”两接线柱接入电路，电流是从“3A”接线柱流入，从“﹣”接线柱流出，这样做的结果是（）A．指针不动B．指针摆动角度太小了C．指针反向摆动D．指针摆动角度太大，电流表有可能烧坏6．关于电流表的使用，下列说法正确的是（）A．电流表要并联在被测电路中B．使用电流表测量电流时，不用“校零”C．电流表可以直接接到电源的两极上D．电路电流无法预估时，用试触方法选定合适量程7．如图所示的电路能正确测量灯L电流的是（）28．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（）的电流A．电流表甲测的是L2的电流B．电流表乙测的是L2C．电流表与电灯并联了D．电流表甲测的是干路中的电流的电流，其中符合要求的是9．如图所示的四个电路中，要求用电流表测量通过灯L1（）电流，下列电路图中正确的是（）10．如果想用电流表测量电路中通过灯泡L111．如图所示，能正确测出通过灯泡L的电流的电路是（）1A．甲、乙B．乙、丙C．丙、丁D．乙、丁12．小明用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。

这个电路中有一根导线接错了，请你找出这根导线，连接正确后，闭合开关，以下判断不正确的是（）A．电流表A测量干路电流1B．电流表A2测量灯L1的电流C．电流表A3测量灯L1的电流D．电流表A3测量灯L2的电流13．如图所示，电路中能正确测量流经L2的电流的电路是（）14．如图所示，小强把电流表并联在灯L1的两端。

人教版九年级全一册第4节电流的测量(154)1.如图所示电路,下列说法正确的是（）A.L1、L2串联B.开关S只控制L2C.电流表测干路中电流D.电流表测L1中的电流2.如图所示,粗心的小强把电流表并联在了L1的两端。

此时如果闭合开关,一定会发生的现象是（）A.电源被烧毁B.电流表损坏C.L1不亮D.L2不亮3.如图所示是三个同学在使用电流表时出现的情况,可以看出,出现甲的原因是，出现乙的原因是，出现丙的原因是。

4.如图所示是实验室常用的一种电流表，其零刻度不在表盘的最左端。

当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图所示。

此时，电流从导线(选填“a”或“b”)流入电流表，其示数是A。

为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连。

5.如图所示，请将电路元件按要求连接，并在右边虚线框内画出电路图。

具体要求：灯L1、L2并联，电流表A1测灯L1的电流，电流表A2测干路电流，开关S1控制干路，开关S2控制灯泡L1。

6.如图所示的电路，只需要改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流，请在要改接的那根导线上打个“×”，再画出改接的导线。

7.如图所示的四个电路图与实物电路对应的是（）A. B.C. D.8.如图甲所示的电路，当开关S闭合后，电流表测量的是通过(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为A。

9.物理学中，电流表示电流的，其符号为，国际单位为；比它小的单位有和，符号分别是和。

10.单位换算：①500μA=mA=A。

②0.3A=mA=μA。

11.如图所示为常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A. B.C. D.12.电流表使用时必须注意：(1)使用前要观察其和，检查表的指针是否对准。

(2)电流表必须联在所测电路中。

(3)把电流表接入电路之前,应先估计电路中电流的大小,若不清楚,可用“试触法”进行判断,即先选用量程把表接入电路,试触看指针的偏转情况。

第15章电流和电路第4节电流的测量1．某用电器正常工作时通过的电流大约为4 A，该用电器可能是〔〕A．B．节能灯C．遥控器D．电饭锅【答案】D【解析】由功率计算式P=UI得，该用电器的功率大约为P=220V×4A=880W，、节能灯、遥控器的功率都很小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意．答案为D．2．如下图，能正确地测出小灯泡L2电流的电路是〔〕A．B．C．D．【答案】D【解析】A．由图示电路图可知，电流表正负接线柱接反了，也没与L2串联，故不能测出小灯泡L2的电流，故A不符合题意；B．由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡L2的电流，故B不符合题意；C．由图示电路图可知，电流表正负接线柱接反了，与L2串联，故C不符合题意；D．由图示电路图可知，电流表与小灯泡L2串联，且电流从正极流入，负极流出，测量通过小灯泡L2的电流，故D符合题意。

应选D。

3．以下电路图中，电流表能直接测量灯L1电流的是〔〕A．B．C．D．【答案】C【解析】A．电流表并联在电源的两端，将电源短路，不符合题意；B．电流表与L1并联在电路中，L1被短路，不符合题意；C．电流表与灯L1串联，测的是通过灯L1的电流，符合题意；D．电流表串联在干路，测的是干路电流，不符合题意。

应选C。

4．正确使用测量工具是做好物理实验的前提，对如图器材所指示的数据，读数正确的选项是A．电流表：B．天平：C．温度计：17℃D．速度表：70m/s【答案】B【解析】A. 电流表接的是“〞和“−〞两个接线柱，量程是0∼，分度值就是，指针在后四小格处，示数为，故A错误；B. 图中天平标尺的分度值为，质量m＝＝，故B正确；C. 温度计的分度值是1℃，液柱在0℃以下3格处，示数为−3℃，故C错误；D. 速度表上标有“km/h〞，说明采用的单位是km/h，在20km/h之内有10个小格，所以一个小格代表2km/h，速度表的读数为70km/h，故D错误。

人教版九年级全一册第4节电流的测量(333)1.请根据图所示的实物图，在虚线框中画出对应的电路图。

2.三位同学在做测量电流的实验，闭合开关前，他们观察电流表的指针均指在零刻度处。

当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。

请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

(1)甲图的问题是：；(2) 乙图的问题是：；(3) 丙图的问题是：。

3.如图所示，当开关S闭合时，灯L1、L2均不亮。

小明同学将电流表并联在灯L1两端时，灯L2亮、L1不亮，电流表有示数；将电流表并联在灯L2两端时，两灯均不亮，电流表无示数。

则故障是。

4.某同学用如图所示的电路来测量通过灯泡的电流。

(1)图中电流表的连接错误是。

(2)现要测量通过灯L1的电流，但只允许改动原图中一根导线中一个端点的接线位置，则应将导线(选填“a”“b”或“c”)的一端改接在电流表的(选填“3”“0.6”或“−”)接线柱上。

5.电流的强弱用电流这个物理量表示。

电流越大，单位时间内通过导体横截面的电荷量就越多，如果用I表示电流、Q表示在时间t内通过导体横截面的电荷量，则有Q=It。

其中，Q表示电荷量，单位为库(C)；t表示通电时间，单位是秒(s)；I表示电流，单位为安(A)。

如图所示的导电溶液中，通电2s，共有4C的正离子和4C的负离子通过AB截面。

则溶液中电流的方向是(选填“从左向右”或“从右向左”)，电流的大小是。

6.mA·h是电池容量的单位，实际就是电池中可以释放为外部使用的电子的总数，1mA·h=1mA×1h=10−3A×3600s=3.6C。

某品牌手机电池的容量为1440mA·h，理论通话时间为480min，则该手机在正常通话时的工作电流为A。

7.电子计算器工作时的电流约为100μA，合A；手机待机电流约为40mA，合μA。

8.下图是我们常见的家用电器。

人教版九年级物理全一册15.4《电流的测量》同步练习题（含答案）一、单选题1．下列估测与实际情况相符的是（）A．一张课桌的高度约为75cm B．物理课本的质量大约为25kgC．无锡夏天最高气温约为80℃D．一盏日光灯工作时的电流约10A2．家用电器中电饭煲正常工作时的电流最接近于()A．0.05A B．0.5AC．5A D．50A3．在国际单位制中，质量的单位是（）A．米B．牛顿C．安培D．千克4．在国际单位制中，电流的单位是A．库仑B．安培C．欧姆D．伏特5．在“用电流表测电流”的实验中，连接好电路但开关闭合之前，细心的符华发现电流表的指针处于如图所示位置。

则说明（）A．电流表正负接线柱接反了B．电流表所选的量程太小C．电流表没有调零D．电流表所选的量程太大6．某用电器正常工作时通过的电流大约为4 A，该用电器可能是（）A．手机B．节能灯C．遥控器D．电饭锅7．为了对电路中的电流进行测量，我们应该选择下列哪一个测量仪器A．游标卡尺B．电流表C．秒表D．温度计8．下列估计符合生活实际的是（）A．教室里一盏日光灯工作时的电流约1A B．适合人洗澡的温度约为60℃C．正常人的脉搏一分钟约15次D．两个鸡蛋的重力约1N9．如图所示的电路中，开关S断开时，两灯都发光。

当开关S闭合时（）A．电流表一定被烧坏B．两灯仍然发光C．L1熄灭，L2发光D．L1发光，L2熄灭10．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安二、填空题11．教室照明用了8个相同的日光灯，全部是并联，已知一个日光灯正常发光时通过的电流是0.18 A，晚自习时，8个日光灯全部打开，教室中干路导线中的电流是A．12．如图所示是探究并联电路电流规律的实验电流表的示数图．在选择量程时不知电流大小时应先进行，让电流从接线柱进从接线柱出．电流表甲的分度值是A，电流表的读数甲是A，乙是A．13．电流表的指针如图所示，则电流表的分度值为A，电流表的读数为A。
