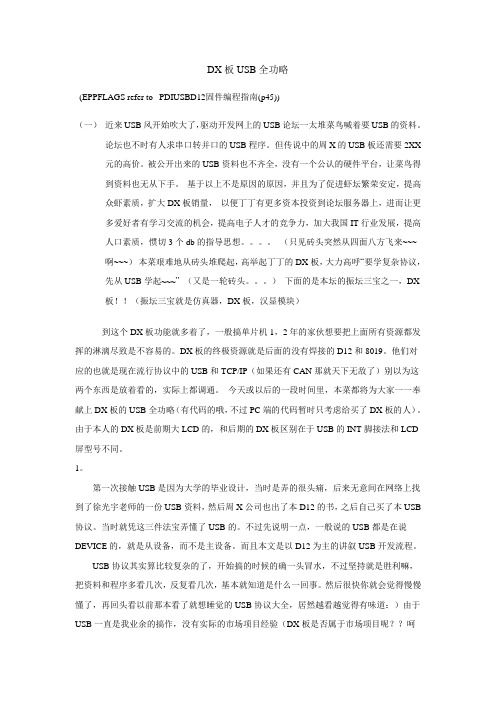

DX板USB全功略(EPPFLAGS refer to PDIUSBD12固件编程指南(p45))（一）近来USB风开始吹大了，驱动开发网上的USB论坛一太堆菜鸟喊着要USB的资料。
论坛也不时有人求串口转并口的USB程序。
但传说中的周X的USB板还需要2XX 元的高价。
被公开出来的USB资料也不齐全，没有一个公认的硬件平台，让菜鸟得到资料也无从下手。
基于以上不是原因的原因，并且为了促进虾坛繁荣安定，提高众虾素质，扩大DX板销量，以便丁丁有更多资本投资到论坛服务器上，进而让更多爱好者有学习交流的机会，提高电子人才的竞争力，加大我国IT行业发展，提高人口素质，惯切3个db的指导思想。
（只见砖头突然从四面八方飞来~~~啊~~~）本菜艰难地从砖头堆爬起，高举起丁丁的DX板，大力高呼“要学复杂协议，先从USB学起~~~” （又是一轮砖头。
）下面的是本坛的振坛三宝之一，DX板！！（振坛三宝就是仿真器，DX板，汉显模块）到这个DX板功能就多着了，一般搞单片机1，2年的家伙想要把上面所有资源都发挥的淋漓尽致是不容易的。
DX板的终极资源就是后面的没有焊接的D12和8019。
他们对应的也就是现在流行协议中的USB和TCP/IP（如果还有CAN那就天下无敌了）别以为这两个东西是放着看的，实际上都调通。
今天或以后的一段时间里，本菜都将为大家一一奉献上DX板的USB全功略（有代码的哦，不过PC端的代码暂时只考虑给买了DX板的人）。
由于本人的DX板是前期大LCD的，和后期的DX板区别在于USB的INT脚接法和LCD 屏型号不同。
1。
第一次接触USB是因为大学的毕业设计，当时是弄的很头痛，后来无意间在网络上找到了徐光宇老师的一份USB资料，然后周X公司也出了本D12的书，之后自己买了本USB 协议。
当时就凭这三件法宝弄懂了USB的。
不过先说明一点，一般说的USB都是在说DEVICE的，就是从设备，而不是主设备。
而且本文是以D12为主的讲叙USB开发流程。
USB协议其实算比较复杂的了，开始搞的时候的确一头冒水，不过坚持就是胜利嘛，把资料和程序多看几次，反复看几次，基本就知道是什么一回事。
然后很快你就会觉得慢慢懂了，再回头看以前那本看了就想睡觉的USB协议大全，居然越看越觉得有味道：）由于USB一直是我业余的搞作，没有实际的市场项目经验（DX板是否属于市场项目呢？？呵呵），所以某些地方说不清的话，还请其他大侠门指点。
初学USB你还是老实地看协议，但不需要多，只需要大致了解什么叫枚举，和枚举的应答顺序。
枚举的过程大家可以看周X的那本D12的书。
我大致说说，其实从USB插上PC开始，到安装驱动然后能用，中间需要很多应答的，主要嘛，就是PC分配个地址，问问你这个什么设备，再问问有多少个端点，每个端点用来干吗等等的一大堆问问答答，如果问问答答都OK了，那么你这个USB设备就基本能用了，以后收发数据等的都比较简单了。
至于怎么知道PC问什么，然后你又怎么答呢？这个你就得看协议了。
一般枚举中都是用控制端点来传输数据的，例如PC发个包包过来，D12就会有个控制端点有数据的中断，其实就是D12的INT脚变低，然后引发单片机中断（当然要你开了单片机的INT 低有效的中断啦），在我们的单片机程序中，就收到个INT中断，要知道这个是什么中断？你就得读D12的中断寄存器。
如何读？你看看D12的DATASHEET就是了，其实D12是用总线方式的（也有不是总线方式的，其实两种接法），接到单片机后用法就好象驱动8279，8155那样的总线访问。
读中断寄存器后就根据读出来的数看看是什么中断，其实读出来就那么2个字节，而且第二个字节只有1位可以用，就是DMA 操作已完成的中断。
根据字节中的位判断哪个功能有中断，然后就去处理就是了。
有时候是USB总线复位，有时候是控制端点IN，控制端点OUT，等等的中断。
每个中断都有相应的处理函数的。
这里还要说明下之前的IN和OUT，其实是方向，这个IN 和OUT都是针对PC来说的，就是IN包是D12到PC，OUT 包是PC到D12。
对于其它USB芯片都这样说方向的。
2。
每个USB包都有帧同步，编码技术，CRC校验等涉及通信技术多于编程技术的东西，但这些东西你看看知道有这么回事就是了，因为对于大多数USB芯片来说，如D12，他收的时候都已经帮我们解好码，校验好的了，我们就不需要理会什么，反正从D12读出来的数据包就是我们想要的，没有一点多余的东西。
同样地，你发的时候它自然也会弄好编码好然后发出去，没有一点缺少的东西。
3。
上面说了，PC在枚举中总爱问你的USB设备的，他问的这些东西我们叫问题，其实术语叫请求。
但请求并不是都是PC到设备的，有些是设备到PC的。
请求都是通过控制端点来传输的，D12的话控制端点就是他的端点0，1。
数据包如果是设备请求包，也就是SETUP 包，它会在控制端点上传输的，也就是包头后的地址后的端点号不是1，就是0。
然后后面的一个DATA包跟的数据就是请求的内容。
如果是用户数据，也就是我们主动想传输的东西，例如利用USB传个字符到DX板上等的这些就是IN，OUT包，包里面包含了端点号，然后下一个DATA包就是用户的数据了。
对应是哪个端点，D12都会来个中断，然后你就读D12的寄存器，知道是不是端点有数据，是哪个端点有数据，再利用相应的底层函数读出数据，再处理。
4。
PC问了问题（请求），我们当然得来个回答，这里的回答一般就是描述符了。
一般是，也就是特殊不是，有时候例如来的是厂商请求，那么我们回答的就是对应的东东，而不是什么描述符了。
例如来了一个获取版本的厂商请求，那我们回答的就是版本号。
为什么是获取版本号的请求？其实是人为定义的而已，没有一个固有的标准，所以你可以利用你的厂商请求来传输用户数据。
此乃题外话：）说回描述符，这个你就得看协议了，为什么USB接口的设备包罗万象呢？有HID，USB 硬盘的，打印机扫描仪摄象头，甚至音响~~~？？就是因为他有描述符这个东西。
描述符是一大堆的数据（反正都是数字游戏了），PC通过读取描述符，就可以知道你这个是什么东西，有什么特性了。
具体请看USB协议吧。
周X的那本书也有写到描述符，但它里面我觉得刻意漏掉了类（HID）描述符和报告描述符这两个比较爽的描述符，（为什么我说比较爽？你想象下如果能把DX板变成一个USB鼠标来玩，并且不用装驱动，插到有2000以上的电脑就能用的话，你说爽不爽？要做USB鼠标，你就得了解这两个描述符咯，不过类描述符比较难懂-_-!..）所以嘛，这些大家还得老老实实看协议咯，呵呵。
好了，其实上面说的都是笼统的东西，如果没看过协议部分的家伙就想单靠这么点文字看懂的话是不可能的，其实我也是在夸夸其谈而已。
骗骗分数嘛：）按上面所说的，我提出了一个学习过程，当然有效无效见仁见智了如果你连什么叫USB的端点，什么叫批量，控制传输等东西都不知道，那你先回家看书，第一页都没翻完就想这自己精通变神仙是不可能的。
如果你看的有点闷了，就自己大概想想枚举的过程，每一个描述符都大致了解一下。
打开周X的D12，给我完完全全看懂那个16页的表2.2和2.3，明白透设备请求的格式（TMD 那个表画的真难看，当年我用了2天时间就看这个表~~~~）看懂D12的接线图，其实书上说的我也糊涂，你们有DX板的话就好好看看那个原理图的接法，丁丁可是高手哦，第一次做D12就完全接对了(台下老丁：-_-#!!!你你你。
) 看D12的寄存器吧，好几个，其实就象8279，8155那类东西嘛，里面都有寄存器的，只是D12的比较多一点。
各自的读写寄存器的底层函数可以看周X的书。
写枚举部分的程序？不用你写咯，这么烦琐，拿来就用嘛，咱们新时代的人是站在巨人的肩膀D~~ 嘿嘿，其实基本就这么多了，大家先看着办。
我买的两本USB书是：《PDIUSBD12 USB 固件编程与驱动开发》周立功等编著（才不信是他著的，其实代码都是非力谱先公布的）《USB外围设备设计与应用》许永和编著健莲科技改编（红色的书，这本东东一开始看的时候相当头晕，但后期才发现大意义重大啊~~，书是针对CY7C63单片机说的，但其实里面内容相当GOOD）我的USB开发工具：DX大虾学习板（二）废话少说，先来个51代码：usb51代码部分.rar上面的程序是基于DX板开发的，有很多硬件底层大家可以参考DX板附带的源代码，没有DX板的同志们也可以大致看的懂的，因为丁丁以前公布过DX板的很多C文件。
当然，最好还是买一块板咯：）1。
先从最底的硬件部分说起：请大家翻开周X的D12书第57页第5.2.1节。
就是底层硬件的几个函数啦。
在DX板上，地址的映射应该有所改变，DX板上的程序，USB.H中定义了：#define D12_COMMAND 0x0bf01#define D12_DATA 0x0bf00上面就是D12的数据和命令寄存器的访问地址映射了。
其实就好象8279等东西一样，有命令和数据地址，你向这个地址写或读些东西，就能够操作D12。
特别地，对于命令地址D12_COMMAND来说，只有写的功能，而数据地址就是可读写的。
所以我定义了3个宏来进行基本操作，就是命令写，数据写和数据读。
请大家参考我的代码d12ci.c中的：#define SendD12Cmd(value) XBYTE[D12_COMMAND] = (value)#define SendD12Data(value) XBYTE[D12_DATA] = (value)#define GetD12Data XBYTE[D12_DATA]注意一点，在周X的程序中，以上3个底层不是宏定义，而是函数。
本人觉得，因为以上3个东东在通信中用的还是特多的，如果都用函数，那么运行起来就比较亏了，因为调用函数，函数返回都要花时间的啊，所以这里我就用宏定义代替。
事实上，用了宏定义后感觉速度有明显的提升，而代码量增加的不算多。
2。
D12寄存器底层：这个大家参考周X的57页页5.2.2。
我那个程序中是D12CI.C，大致上说，这一堆函数就是用来访问D12的寄存器的。
他们都是用上面所说的硬件底层宏加之一定的访问地址而组成的。
D12每个寄存器都有特定的地址。
这些地址在周X的书和D12的DATASHEET中都有详细解说。
举例：设置地址/使能寄存器，他的地址是D0H。
我们需要用命令地址，也就是D12_COMMAND地址来访问：SendD12Cmd(0xD0);看DATASHEET说明，访问这个寄存器需要写入一个字节的值。
也就是在运行了SendD12Cmd(0xD0);后，我们应该用D12_DATA地址写入一个值：SendD12Data(Address);这个Address值就先不介绍了，它只是一个字节。
